Makita 6960D User manual

GB Cordless Oil-Impulse Driver Instruction Manual
F
Visseuse oleopneumatique à
impulsions sans fil Manuel d’instructions
D Akku-Impulsschrauber Betriebsanleitung
I Avvitatore ad impulso idraulico a batteria Istruzioni per l’uso
NL Accu slagschroevendraaier (op oliedruk) Gebruiksaanwijzing
E
Atornillador de impacto hidraulico
(aceite) a batería Manual de instrucciones
P Berbequim portátil impulsionado a óleo Manual de instruções
DK Akku-olieslagskruetrækker Brugsanvisning
S
Sladdlös hydraulisk
impulsskruvdragare Bruksanvisning
N Batteridrevet oljeimpulsskrutrekker Bruksanvisning
SF Öljyiskuväännin Käyttöohje
GR
Ασύρµατο κατσαβίδι προώθησησ-Λαδιού Οδηγίεσ χρήσεωσ
6960D

2
1
24
3
5
910
8
7
66
12
13
11
12
34
56

3
ENGLISH
Explanation of general view
1 Button
2 Battery cartridge
3Bit
4Sleeve
5 Switch trigger
6 Reversing switch lever
7Aside
8Bside
9 Clockwise
10 Counterclockwise
11 Limit mark
12 Screwdriver
13 Brush holder cap
SPECIFICATIONS
Model 6960D
Capacities
Wood screw ..................................ø3.5 mm – ø9.5 mm
No load speed (min-1) .......................................0 – 2,500
Impacts per minute ...........................................0 – 1,600
Fastening torque ................................................... 30N•m
Overall length .....................................................195 mm
Net weight .............................................................. 1.8 kg
Rated voltage ...................................................D.C. 12 V
• Due to our continuing program of research and devel-
opment, the specifications herein are subject to change
without notice.
• Note: Specifications may differ from country to country.
Intended use
The tool is intended for screw driving in wood, metal and
plastic.
Safety hints
For your own safety, please refer to the enclosed safety
instructions.
IMPORTANT SAFETY INSTRUCTIONS FOR
CHARGER & BATTERY CARTRIDGE
ENC004-1
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using bat-
tery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may result
in a risk of overheating, possible burns and even
an explosion.
4. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Always cover the battery terminals with the bat-
tery cover when the battery cartridge is not
used.
6. Do not short the battery cartridge:
(1) Do not touch the terminals with any conduc-
tive material.
(2) Avoid storing battery cartridge in a container
with other metal objects such as nails, coins,
etc.
(3) Do not expose battery cartridge to water or
rain.
A battery short can cause a large current flow,
overheating, possible burns and even a break-
down.
7. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50°C (122°F).
8. Do not incinerate the battery cartridge even if it
is severely damaged or is completely worn out.
The battery cartridge can explode in a fire.
9. Be careful not to drop or strike battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged.
Always stop tool operation and charge the bat-
tery cartridge when you notice less tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room tempera-
ture at 10°C – 40°C (50°F – 104°F). Let a hot bat-
tery cartridge cool down before charging it.
4. Charge the Nickel Metal Hydride battery car-
tridge when you do not use it for more than six
months.
ADDITIONAL SAFETY RULES FOR TOOL
ENB024-1
1. Be aware that this tool is always in an operating
condition, because it does not have to be
plugged into an electrical outlet.
2. Hold tool by insulated gripping surfaces when
performing an operation where the cutting tool
may contact hidden wiring. Contact with a “live”
wire will also make exposed metal parts of the
tool “live” and shock the operator.
3. Always be sure you have a firm footing. Be sure
no one is below when using the tool in high loca-
tions.
4. Hold the tool firmly.
5. Wear ear protectors.
SAVE THESE INSTRUCTIONS.
OPERATING INSTRUCTIONS

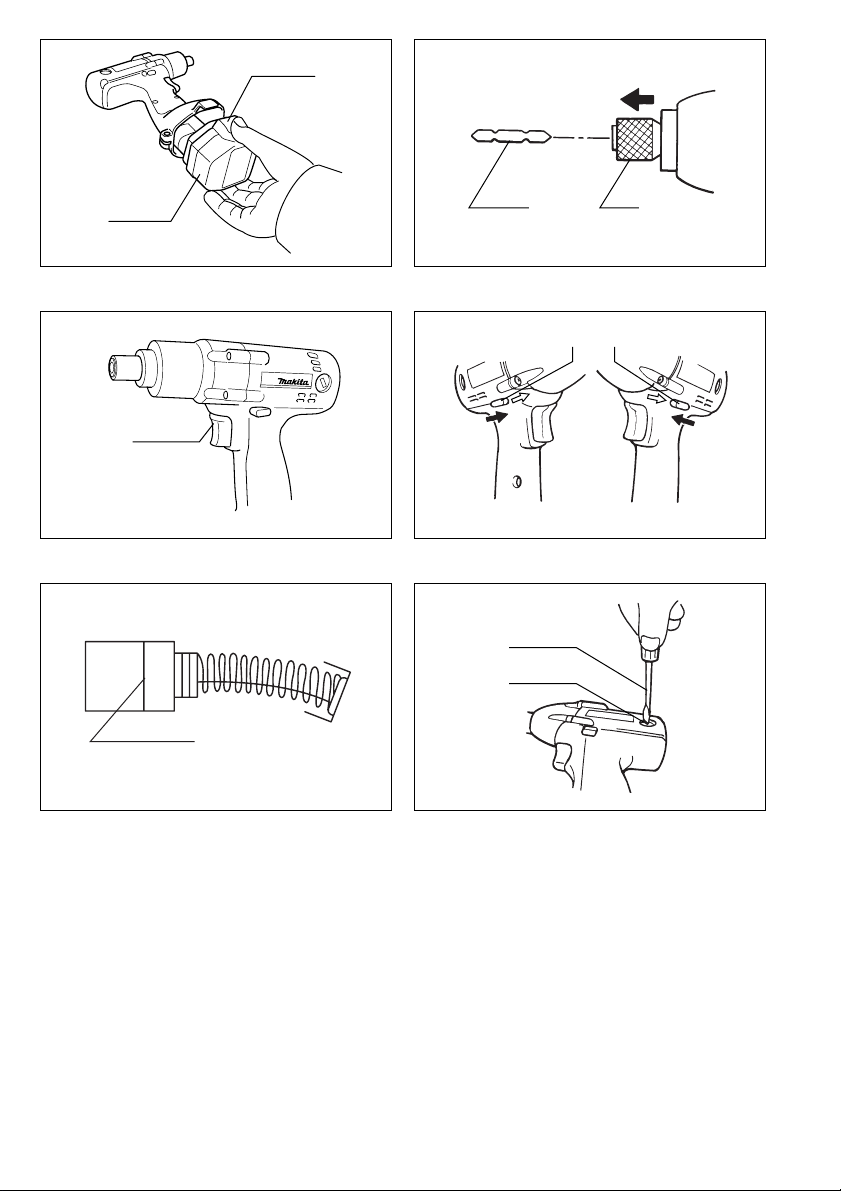

Installing or removing battery cartridge (Fig. 1)
• Always switch off the tool before insertion or removal of
the battery cartridge.
• To remove the battery cartridge, withdraw it from the
tool while pressing the buttons on both sides of the car-
tridge.
• To insert the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Always insert it all the way until it locks in
place with a little click. If not, it may accidentally fall out
of the tool, causing injury to you or someone around
you.
• Do not use force when inserting the battery cartridge. If
the cartridge does not slide in easily, it is not being
inserted correctly.

4
Installing or removing bit
CAUTION:
Always be sure that the tool is switched off and the bat-
tery cartridge is removed before installing or removing
the bit.

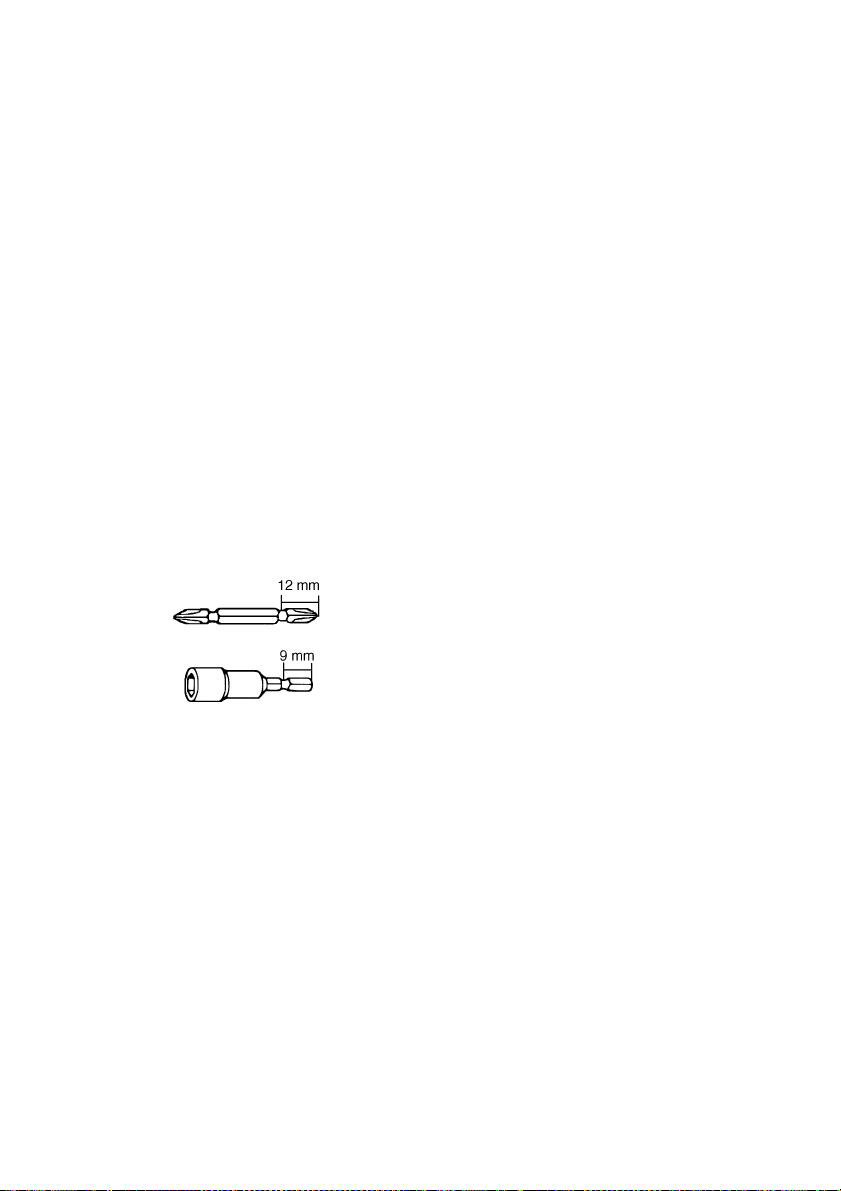

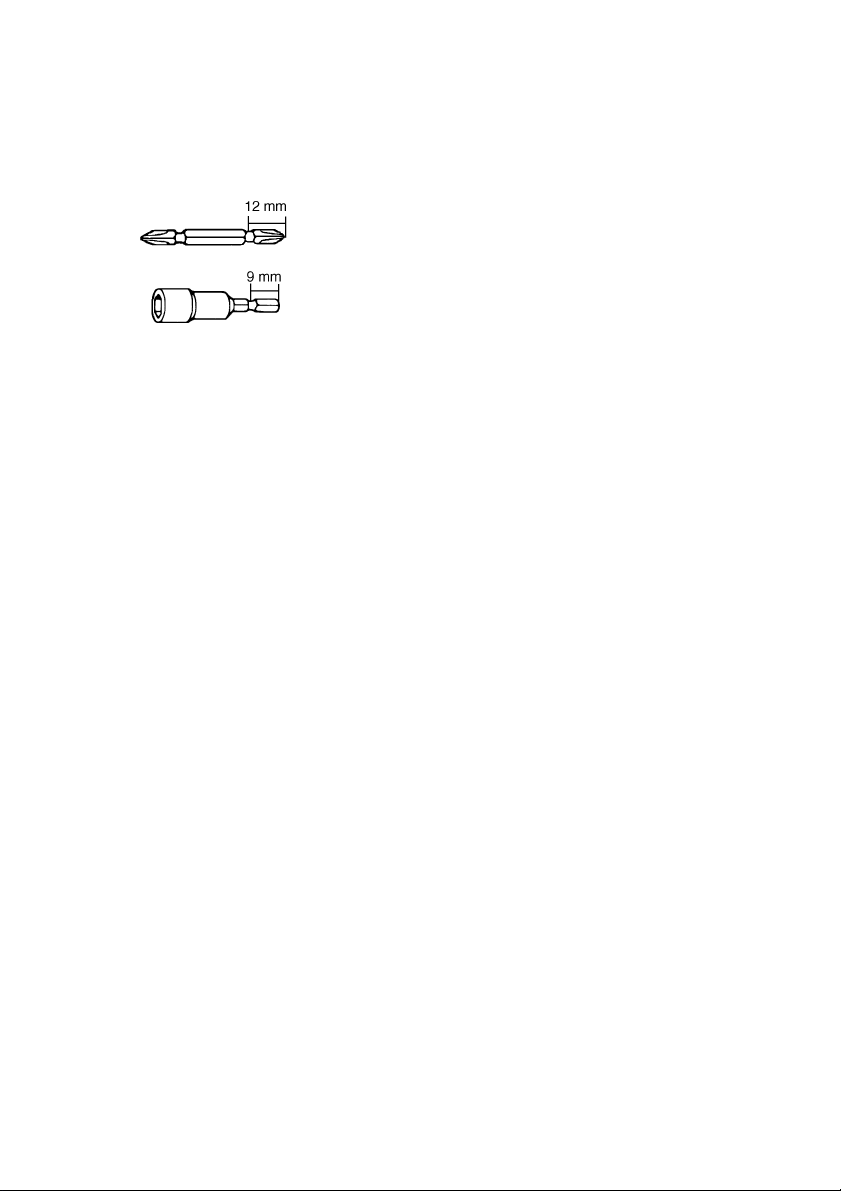

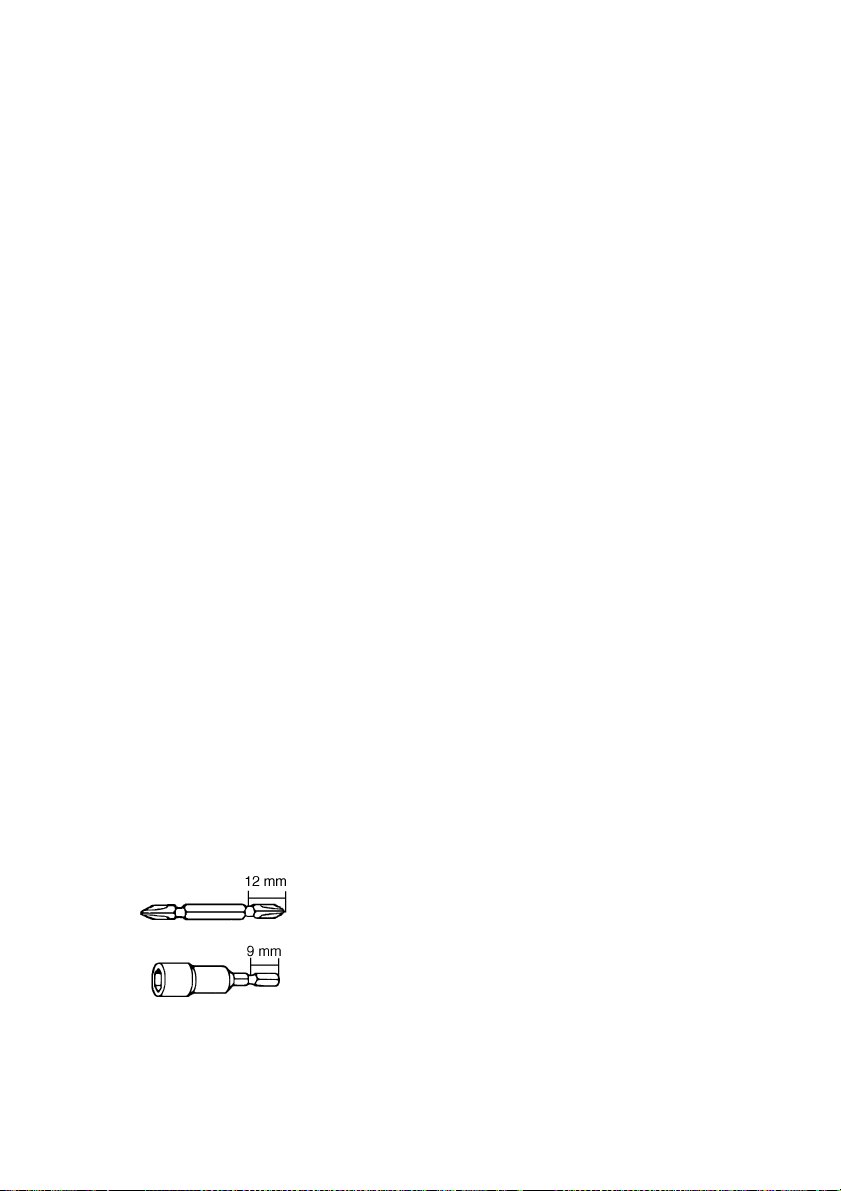

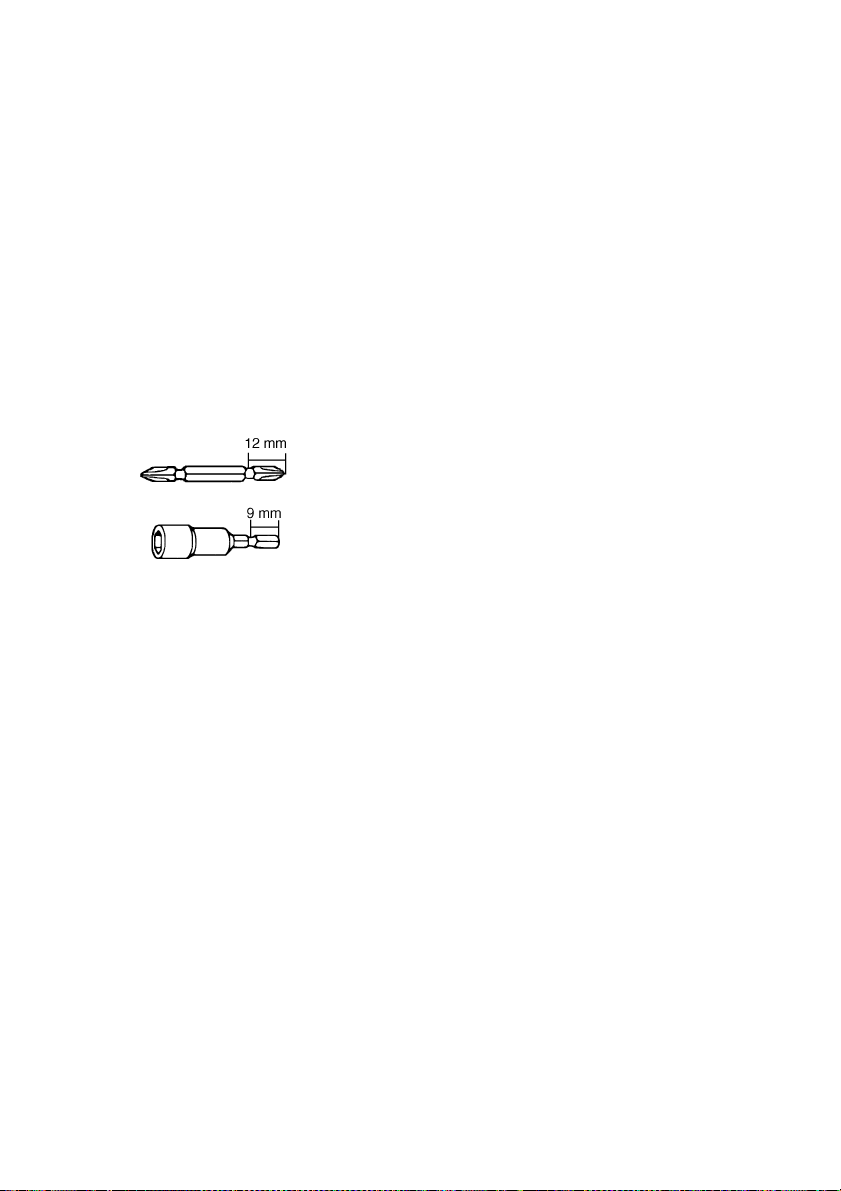

Use only the driver bit or socket bit shown in the figure
below.
Do not use any other driver bit or socket bit.
To install the bit, pull the sleeve in the direction of the
arrow and insert the bit into the sleeve as far as it will go.
Then release the sleeve to secure the bit. (Fig. 2)
To remove the bit, pull the sleeve in the direction of the
arrow and pull the bit out firmly.
CAUTION:
• This tool is designed to drive wood screws. Do not use
this tool to drive machine screws or bolts. The tool may
be damaged.
• If the bit is not inserted deep enough into the sleeve,
the sleeve will not return to its original position and the
bit will not be secured. In this case, try re-inserting the
bit according to the instructions above.
NOTE:
If the bit is not inserted deep enough into the sleeve, the
sleeve will not return to its original position and the bit will
not be secured. In this case, try re-inserting the bit
according to the instructions above.
Switch action (Fig. 3)
CAUTION:
Before inserting the battery cartridge into the tool, always
check to see that the switch trigger actuates properly and
returns to the “OFF” position when released.
To start the tool, simply pull the trigger. Tool speed is
increased by increasing pressure on the trigger. Release
the trigger to stop.
Reversing switch action (Fig. 4)
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes to a
complete stop. Changing the direction of rotation
before the tool stops may damage the tool.
• When not operating the tool, always set the reversing
switch lever to the neutral position.
This tool has a reversing switch to change the direction of
rotation. Depress the reversing switch lever from the A
side for clockwise rotation or from the B side for counter-
clockwise rotation. When the switch lever is in the neutral
position, the switch trigger cannot be pulled.
Characteristics of Cordless Oil-Impulse Driver
The Makita Cordless Oil-Impulse Driver is a hydraulically
operated impact tool using oil viscosity to produce
impacts. Since oil viscosity changes with the tempera-
ture, be aware of the following two points when operating
the tool.
1. If the tool itself is cold, it may take longer to set
screws because of the low fastening torque when
you begin operation. After fastening about ten
screws, however, the fastening torque will become
normal.
2. The tool can overheat, causing a failure or hand
burn if you operate it continuously for long hours. Let
the tool cool off for more than 30 minutes before
changing batteries during a long, continuous job.
MAINTENANCE
CAUTION:
Always be sure that the tool is switched off and the bat-
tery cartridge is removed before carrying out any work on
the tool.
Replacement of carbon brushes (Fig. 5 & 6)
Replace carbon brushes when they are worn down to the
limit mark. Both identical carbon brushes should be
replaced at the same time.
To maintain product safety and reliability, repairs, mainte-
nance or adjustment should be carried out by a Makita
Authorized Service Center.
ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita service center.
•Screwbits
• Various type of Makita genuine batteries and chargers
• Stopper
• Plastic carrying case

5
FRANÇAIS
Descriptif
1 Clip
2Batterie
3 Embout
4 Manchon
5 Gâchette
6 Inverseur
7CôtéA
8CôtéB
9 Vers la droite
10 Vers la gauche
11 Limite d’usure
12 Tournevis
13 Bouchon du porte-charbon
SPECIFICATIONS
Modèle 6960D
Capacités
Vis à bois ....................................... ø3,5 mm – ø9,5 mm
Vitesse à vide (min-1) ........................................ 0–2500
Nombre de coups/mn. ....................................... 0–1600
Couple de serrage ............................................... 30 N•m
Longueur totale ................................................... 195 mm
Poids net .................................................................1,8 kg
Tension nominale ...............................................12 V D.C.
• Etant donné l’évolution constante de notre programme
de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à modification
sans préavis.
• Note : Les spécifications peuvent varier suivant les
pays.
Utilisations
L'outil est conçu pour le vissage dans le bois, le métal et
le plastique.
Consignes de sécurité
Pour votre propre sécurité, reportez-vous aux consignes
de sécurité qui accompagnent l’outil.
PRÉCAUTIONS IMPORTANTES POUR LE
CHARGEUR ET LA BATTERIE
1. Avant d’utiliser la batterie, lisez toutes les ins-
tructions et précautions relatives (1) au chargeur
de batterie, (2) à la batterie, et (3) à l’outil utili-
sant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l’utilisation si le temps
de fonctionnement devient excessivement court.
Il y a risque de surchauffe, de brûlures, voire
d’explosion.
4. Si l’électrolyte pénètre dans vos yeux, rincez-les
à l’eau claire et consultez immédiatement un
médecin. Il y a risque de perte de la vue.
5. Lorsque vous n’utilisez pas la batterie, recou-
vrez-en toujours les bornes avec le couvre-batte-
rie.
6. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun matériau
conducteur.
(2) Évitez de ranger la batterie dans un conte-
neur avec d’autres objets métalliques, par
exemple des clous, des pièces de monnaie,
etc.
(3) N’exposez pas la batterie à l’eau ou à la pluie.
Un court-circuit de la batterie pourrait provoquer
un fort courant, une surchauffe, parfois des brû-
lures et même une panne.
7. Ne rangez pas l’outil ou la batterie dans des
endroits où la température risque d’atteindre ou
de dépasser 50°C.
8. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact du
feu.
9. Prenez garde d’échapper ou de heurter la batte-
rie.
CONSERVEZ CES INSTRUCTIONS.
Conseils pour assurer la durée de vie optimale de
la batterie
1. Rechargez la batterie avant qu’elle ne soit com-
plètement déchargée.
Arrêtez toujours l’outil et rechargez la batterie
quand vous remarquez que la puissance de
l’outil diminue.
2. Ne rechargez jamais une batterie complètement
chargée. La surcharge réduit la durée de service
de la batterie.
3. Chargez la batterie alors que la température de
la pièce se trouve entre 10°C et 40°C. Avant de
charger une batterie chaude, laissez-la refroidir.
4. Chargez la batterie au nickel-hydrure métallique
lorsqu’elle est restée inutilisée pendant plus de
six mois.
PROTECTION DE L’ENVIRONNEMENT
(POUR LA SUISSE UNIQUEMENT)
Afin de préserver l’environnement, rappor-
tez la batterie usagée aux postes de
ramassage officiel.
PRECAUTIONS
SUPPLEMENTAIRES POUR L’OUTIL
1. N’oubliez pas que cet outil est toujours en état
de fonctionner puisqu’il n’est pas besoin de le
brancher pour cela.
2. Tenez les outils par leurs surfaces de saisie iso-
lées lorsque vous effectuez un travail au cours
duquel l’outil tranchant risque d’entrer en con-
tact avec un filage caché. Le contact avec un fil
électrique sous tension peut mettre les parties
non isolées de l’outil sous tension et électrocu-
ter l’utilisateur.
3. Ayez toujours une assise ferme sous vos pieds.
Veillez à ce que personne ne se trouve en-des-
sous de vous quand vous utilisez l’outil en hau-
teur.
4. Tenez votre outil fermement.
5. Portez un casque anti-bruit.
CONSERVEZ CES INSTRUCTIONS.

6
MODE D’EMPLOI
Installation et retrait de la batterie (Fig. 1)
• Mettez toujours l’outil hors tension avant d’installer ou
de retirer la batterie.
• Pour retirer la batterie, sortez-la de l’outil en appuyant
sur les boutons des deux côtés de la batterie.
• Pour insérer la batterie, alignez la languette de la batte-
rie sur la rainure du logement, et glissez la batterie.
Glissez-la bien toujours à fond jusqu’à ce qu’elle se
verrouille dans un petit déclic. Sinon, elle risque de
tomber accidentellement de l’outil, ce qui pourrait vous
blesser, vous ou d’autres personnes à proximité.
• Ne forcez pas pour la faire entrer. Si elle ne rentre pas
facilement, c’est que vous ne l’insérez pas correcte-
ment.
Pose et dépose de l’embout
ATTENTION :
Vérifiez toujours que le contact est coupé et que la batte-
rie est retirée avant de mettre ou d’enlever l’embout.
N’utilisez que la panne de l’embout ou la douille indi-
quées dans la figure ci-dessous.
Pour engager l’embout ou la douille, repoussez la bague
vers l’avant (Fig. 2), introduisez l’accessoire bien à fond,
et relâchez la bague. Procédez de même pour retirer
l’embout ou la douille.
Pour retirer l’embout, tirez la bague dans le sens de la
flèche et tirez fermement sur l’embout.
ATTENTION :
• L’outil est conçu pour le vissage de vis à bois. Ne l’utili-
sez pas pour visser des vis à métaux ou des boulons.
Cela pourrait l’endommager.
• Si l’embout n’est pas inséré à fond dans la bague, la
bague ne reviendra pas à sa position d’origine et
l’embout ne sera pas immobilisé. Dans ce cas, recom-
mencez en suivant les instructions ci-dessus.
NOTE :
Si l’embout n’est pas inséré à fond dans la bague, la
bague ne reviendra pas à sa position d’origine et
l’embout ne sera pas immobilisé. Dans ce cas, recom-
mencez en suivant les instructions ci-dessus.
Interrupteur (Fig. 3)
ATTENTION :
Avant d’insérer la batterie dans l’outil, assurez-vous tou-
jours que la gâchette fonctionne librement et retourne en
position “OFF” dès qu’on la relâche.
Pour démarrer, actionnez la gâchette. La vitesse de l’outil
s’accroît quand on appuie sur la gâchette. Relâchez-la
pour arrêter.
Inverseur (Fig. 4)
ATTENTION :
• Vérifiez toujours le sens de rotation avant de mettre
l’outil en marche.
• Attendez que l’outil soit complètement arrêté avant
d’utiliser l’inverseur. Vous risquez d’endommager l’outil
si vous changez le sens de rotation avant que l’outil ne
soit complètement arrêté.
• Lorsque vous ne vous servez pas de l’outil, mettez tou-
jours l’inverseur sur la position neutre.
L’outil possède un inverseur qui permet d’intervertir le
sens de rotation. Appuyez sur le levier de l’inverseur et
déplacez-le à partir du côté A pour une rotation vers la
droite, ou à partir du côté B pour une rotation vers la gau-
che. Lorsque l’inverseur est à la position neutre, il n’est
pas possible d’actionner la gâchette.
Caractéristiques de la visseuse oléopneumatique
à impulsion sans fil
La visseuse oléopneumatique à impulsion sans fil Makita
est un outil à percussion à action hydraulique qui utilise
la viscosité de l’huile pour produire des percussions. La
viscosité de l’huile variant avec la température, notez
bien les deux points suivants lors de l’utilisation de l’outil.
1. Si l’outil proprement dit est froid, il faudra peut-être
plus longtemps pour enfoncer les vis à cause du fai-
ble couple de serrage au moment où vous commen-
cez le travail. Néanmoins, le couple de serrage
deviendra normal quand vous aurez vissé environ
dix vis.
2. L’outil peut surchauffer, provoquant une panne ou
des brûlures de la main si vous l’utilisez pendant plu-
sieurs heures de suite sans interruption. Laissez
l’outil refroidir pendant plus de 30 minutes avant de
changer de batterie lors d’un long travail continu.
ENTRETIEN
ATTENTION :
Assurez-vous toujours que l’outil est hors tension et que
la batterie a été enlevée avant d’effectuer tout travail sur
l’outil.
Remplacement des charbons (Fig. 5 et 6)
Dès que l’un des charbons atteint son repère d’usure,
remplacez la paire (par des charbons de même type).
Pour maintenir la sécurité et la fiabilité du produit, les
réparations, l’entretien ou les réglages doivent être effec-
tués par le Centre d’Entretien Makita.
ACCESSOIRES
ATTENTION :
• Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita spé-
cifié dans ce mode d’emploi. L’utilisation de tout autre
accessoire ou pièce complémentaire peut comporter
un risque de blessure. N’utilisez les accessoires ou piè-
ces qu’aux fins auxquelles ils ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Embouts de vis
• Les divers types de batteries et chargeurs Makita
authentiques
• Pièce d’arrêt
• Mallette de transport en plastique

7
DEUTSCH
Übersicht
1 Verriegelungstaste
2Akku
3 Schraubendrehereinsatz
4 Werkzeugverriegelung
5 Elektronikschalter
6 Drehrichtungsumschalter
7 Seite A
8 Seite B
9 Rechtslauf
10 Linkslauf
11 Verschleißgrenze
12 Schraubendreher
13 Bürstenhalterkappe
TECHNISCHE DATEN
Modell 6960D
Arbeitsleistung
Holzschrauben ..............................ø3,5 mm – ø9,5 mm
Leerlaufdrehzahl (min-1) ..........................0 – 2 500 min-1
Leerlaufschlagzahl ..................................0 – 1 600 min-1
Drehmoment ........................................................ 30 N•m
Gesamtlänge ...................................................... 195 mm
Gewicht .................................................................. 1,8 kg
Nennspannung .........................................................12 V
• Wir behalten uns vor, Änderungen im Zuge der Ent-
wicklung und des technischen Fortschritts ohne vorhe-
rige Ankündigung vorzunehmen.
• Hinweis: Die technischen Daten können von Land zu
Land abweichen.
Vorgesehene Verwendung
Das Werkzeug ist für das Eindrehen von Schrauben in
Holz, Metall und Kunststoff vorgesehen.
Sicherheitshinweise
Lesen und beachten Sie diese Hinweise, bevor Sie das
Gerät benutzen.
WICHTIGE SICHERHEITSVORSCHRIFTEN
FÜR LADEGERÄT UND AKKU
1. Lesen Sie vor der Benutzung des Akkus alle
Anweisungen und Warnhinweise, die an (1)
Ladegerät, (2) Akku und (3) Akkuwerkzeug ange-
bracht sind.
2. Unterlassen Sie ein Zerlegen des Akkus.
3. Falls die Betriebszeit beträchtlich kürzer gewor-
den ist, stellen Sie den Betrieb sofort ein. Ande-
renfalls besteht die Gefahr von Überhitzung,
möglichen Verbrennungen und sogar einer
Explosion.
4. Falls Elektrolyt in Ihre Augen gelangt, waschen
Sie sie mit sauberem Wasser aus, und begeben
Sie sich unverzüglich in ärztliche Behandlung.
Anderenfalls können Sie Ihre Sehkraft verlieren.
5. Decken Sie die Akkukontakte stets mit der
Schutzkappe ab, wenn Sie den Akku nicht benut-
zen.
6. Der Akku darf nicht kurzgeschlossen werden:
(1) Die Kontakte dürfen nicht mit leitfähigem
Material berührt werden.
(2) Lagern Sie den Akku nicht in einem Behälter
zusammen mit anderen Metallgegenständen,
wie z.B. Nägel, Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch
Regen aus.
Ein Kurzschluss des Akkus verursacht starken
Stromfluss, der Überhitzung, Verbrennungen
und einen Defekt zur Folge haben kann.
7. Lagern Sie Maschine und Akku nicht an Orten,
an denen die Temperatur 50°C erreichen oder
überschreiten kann.
8. Versuchen Sie niemals, den Akku zu verbrennen,
selbst wenn er stark beschädigt oder vollkom-
men verbraucht ist. Der Akku kann im Feuer
explodieren.
9. Achten Sie darauf, dass der Akku nicht fallen
gelassen oder Stößen ausgesetzt wird.
BEWAHREN SIE DIESE HINWEISE SORGFÄL-
TIG AUF.
Hinweise zur Aufrechterhaltung der maximalen
Akku-Nutzungsdauer
1. Laden Sie den Akku, bevor er vollkommen
erschöpft ist.
Schalten Sie die Maschine stets aus, und laden
Sie den Akku, wenn Sie ein Nachlassen der
Maschinenleistung feststellen.
2. Unterlassen Sie das erneute Laden eines voll
aufgeladenen Akkus. Überladen führt zu einer
Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwi-
schen 10°C – 40°C. Lassen Sie einen heißen
Akku abkühlen, bevor Sie ihn laden.
4. Der Nickel-Metallhydrid-Akku muss geladen wer-
den, wenn er länger als sechs Monate nicht
benutzt worden ist.
UMWELTSCHUTZ
Das Gerät ist mit einem Nickel-Cadmium-Akku ausgerü-
stet. Um eine umweltgerechte Entsorgung zu gewährlei-
sten, bitten wir Sie, folgende Punkte zu beachten:
• Gemäß Europäischer Batterierichtlinie
91/157/EWG und nationaler Gesetzge-
bung (Batterieverordnung) muß der ver-
brauchte Akku bei einer öffentlichen
Sammelstelle, bei Ihrem Makita Kunden-
dienst oder Ihrem Fachhändler zum
Recycling abgegeben werden.
• Werfen Sie den verbrauchten Akku nicht
in den Hausmüll, ins Feuer oder ins Was-
ser.
(Nur für die Schweiz)
Ihr Beitrag zum Umweltschutz: Bringen Sie
bitte die gebrauchte Batterie an eine offizi-
elle Sammelstelle zurück.

8
ZUSÄTZLICHE
SICHERHEITZSBESTIMMUNGEN
1. Beachten Sie, daß die Maschine stets betriebs-
bereit ist, da sie nicht erst an eine Stromquelle
angeschlossen werden muß.
2. Halten Sie die Maschine nur an den isolierten
Griffflächen, wenn Sie Arbeiten ausführen, bei
denen verborgene Kabel angebohrt werden kön-
nen. Bei Kontakt mit einem stromführenden
Kabel werden die freiliegenden Metallteile der
Maschine ebenfalls stromführend, so dass der
Benutzer einen elektrischen Schlag erleiden
kann.
3. Sorgen Sie für sicheren Stand und halten Sie
jederzeit Gleichgewicht. Stellen Sie sicher, daß
sich bei Einsatz der Maschine an hochgelegenen
Arbeitsplätzen keine Personen darunter aufhal-
ten.
4. Halten Sie die Maschine fest.
5. Tragen Sie stets einen Gehörschutz.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.
BEDIENUNGSHINWEISE
Ein- und Ausbau des Akkus (Abb. 1)
• Schalten Sie vor dem Ein- bzw. Ausbau des Akkus
immer das Gerät ab.
• Um den Akku zu entfernen, die Verriegelungstaste an
beiden Seiten des Akkus drücken und den Akku aus
der Maschine herausziehen.
• Zum Einsetzen des Akkus die Erhebung am Akku-
Gehäuse auf die Nut im Maschinengehäuse ausrichten
und den Akku hineinschieben, bis er hörbar einrastet,
Andernfalls kann der Akku herausfallen.
• Beim Einsetzen des Akkus keine Gewalt anwenden.
Der Akku muß leicht in das Gerät einzuführen sein,
andernfalls überprüfen Sie die Position der Plus- und
Minusmarkierungen am Akku und Maschinengehäuse.
Montage oder Demontage von
Einsatzwerkzeugen
VORSICHT:
Vergewissern Sie sich vor der Montage oder Demontage
der Einsatzwerkzeuge, daß das Gerät abgeschaltet und
der Akku herausgenommen ist.
Für Deutschland wird die Werkzeugaufnahme nach DIN
3126, Form C6,3 ausgeliefert. Verwenden Sie daher aus-
schließlich Einsatzwerkzeuge nach dieser Spezifikation.
Zum Einsetzen der Einsatzwerkzeuge die Werkzeugver-
riegelung in Pfeilrichtung ziehen und das Einsatzwerk-
zeug bis kurz vor den Anschlag in die
Werkzeugaufnahme stecken. Anschließend die Werk-
zeugverriegelung loslassen, um das Einsatzwerkzeug zu
sichern. (Abb. 2)
Zum Entfernen des Einsatzwerkzeuges die Werkzeug-
verriegelung in Pfeilrichtung ziehen und das Einsatz-
werkzeug kräftig herausziehen.
VORSICHT:
• Diese Maschine ist für das Eindrehen von Holzschrau-
ben vorgesehen. Benutzen Sie die Maschine nicht zum
Festziehen von Maschinenschrauben, weil sie dadurch
beschädigt werden kann.
• Sollte die Werkzeugverriegelung beim Sichern des Ein-
satzwerkzeuges nicht in die Ausgangsposition zurück-
kehren (Werkzeug läßt sich wieder herausziehen), ist
der Einsetzvorgang zu wiederholen.
HINWEIS:
Sollte die Werkzeugverriegelung beim Sichern des Ein-
satzwerkzeuges nicht in die Ausgangsposition zurück-
kehren (Werkzeug läßt sich wieder herausziehen), ist der
Einsetzvorgang zu wiederholen.
Schalterfunktion (Abb. 3)
VORSICHT:
Vor dem Einsetzen des Akkus in die Maschine stets
überprüfen, ob der Schalter ordnungsgemäß funktioniert
und beim Loslassen in die AUS-Stellung zurückkehrt.
Zum Einschalten der Maschine den Schalter drücken,
zum Ausschalten den Schalter loslassen. Die Drehzahl
erhöht sich durch verstärkte Druckausübung auf den
Schalter.
Drehrichtungsumschalter (Abb. 4)
VORSICHT:
• Prüfen Sie stets die Drehrichtung, bevor Sie mit der
Arbeit beginnen.
• Wechseln Sie niemals die Drehrichtung, bevor der
Motor zum Stillstand gekommen ist. Andernfalls kann
die Maschine beschädigt werden.
• Stellen Sie den Drehrichtungsumschalter bei Nichtge-
brauch der Maschine stets auf die Neutralstellung.
Mit dem Drehrichtungsumschalter kann die Drehrichtung
verändert werden. Für Rechtslauf drücken Sie auf die
Seite A des Drehrichtungsumschalters, dür Linkslauf auf
die Seite B. In Neutralstellung des Drehrichtungsum-
schalters kann der Elektronikschalter verriegelt werden.
Merkmale des Akku-Impulsschraubers
Die Schlagauslösung dieses Makita Akku-Impulsschrau-
bers von Makita wird durch ein hydraulisch betätigtes
Schlagwerk erzeugt. Da die Viskosität des Hydrauliköls
temperaturabhängig ist, beachten Sie die folgenden
Punkte bei der Benutzung der Maschine.
1. Bei kalter Maschine kann dar Schraubvorgang auf-
grund des niedrigeren Drehmoments bei Arbeitsbe-
ginn länger dauern. Nach ca. zehn
Schraubvorgängen normalisiert sich jedoch das
Drehmoment.
2. Bei Dauerbetrieb kann die Maschine überhitzen und
Verbrennungen verursachen. Um Störungen zu ver-
meiden, lassen Sie die Maschine mindestens 30
Minuten lang abkühlen, bevor Sie den Akku bei Dau-
erbetrieb wechseln.

9
WARTUNG
VORSICHT:
Vor Arbeiten am Gerät vergewissern Sie sich, daß sich
der Elektronikschalter in der “OFF”-Position befindet und
der Akku aus dem Gerät entfernt ist.
Kohlebürsten wechseln (Abb. 5 u. 6)
Kohlebürsten ersetzen, wenn sie bis auf die Verschleiß-
grenze abgenutzt sind. Beide Kohlebürsten nur paar-
weise ersetzen.
Um die Sicherheit und Zuverlässigkeit dieses Gerätes zu
gewährleisten, sollten Reparatur-, Wartungs-, und Ein-
stellarbeiten nur von Makita autorisierten Werkstätten
oder Kundendienstzentren unter ausschließlicher Ver-
wendung von Makita-Originalersatzteilen ausgeführt
werden.
ZUBEHÖR
VORSICHT:
• Die folgenden Zubehörteile oder Vorrichtungen werden
für den Einsatz mit der in dieser Anleitung beschriebe-
nen Makita-Maschine empfohlen. Die Verwendung
anderer Zubehörteile oder Vorrichtungen kann eine Ver-
letzungsgefahr darstellen. Verwenden Sie Zubehörteile
oder Vorrichtungen nur für ihren vorgesehenen Zweck.
Wenn Sie weitere Einzelheiten bezüglich dieser Zube-
hörteile benötigen, wenden Sie sich bitte an Ihre Makita-
Kundendienststelle.
• Schraubendrehereinsätze
• Verschiedene Original-Makita-Akkus und -Ladegeräte
• Führungshülse
• Plastikkoffer

10
ITALIANO
Visione generale
1Bottone
2 Cartuccia batteria
3Punta
4 Manicotto
5 Interruttore
6 Interruttore di inversione
7 Lato A
8 Lato B
9 Senso orario
10 Senso antiorario
11 Segno limite
12 Cacciavite
13 Tappo portaspazzole
DATI TECNICI
Modello 6960D
Capacità
Vite per legno ................................ ø3,5 mm – ø9,5 mm
Velocità a vuoto (min-1) ..................................... 0 – 2.500
N°. colpi/min. ..................................................... 0 – 1.600
Coppia di serraggio ..............................................30 N•m
Lunghezza totale .................................................195 mm
Peso netto ..............................................................1,8 kg
Tensione nominale ............................................. 12 V DC
• Per il nostro programma di ricerca e sviluppo continui, i
dati tecnici sono soggetti a modifiche senza preavviso.
• Nota: I dati tecnici potrebbero differire a seconda del
paese di destinazione del modello.
Utilizzo previsto
Questo utensile serve ad avvitare le viti nel legno,
metallo e plastica.
Consigli per la sicurezza
Per la vostra sicurezza, riferitevi alle accluse istruzioni
per la sicurezza.
ISTRUZIONI IMPORTANTI DI SICUREZZA PER
IL CARICABATTERIA E LA CARTUCCIA
DELLA BATTERIA
1. Prima di usare la cartuccia della batteria, leggere
tutte le istruzioni e le avvertenze sul (1) carica-
batteria, sulla (2) batteria e sul (3) prodotto che
utilizza la batteria.
2. Non smontare la cartuccia della batteria.
3. Se il tempo di utilizzo è diventato molto corto,
smettere immediatamente di usare l’utensile.
Può risultare un rischio di surriscaldamento,
possibili ustioni e addirittura un’esplosione.
4. Se l’elettrolita va negli occhi, risciacquarli con
acqua pulita e rivolgersi immediatamente ad un
medico. Può risultare la perdita della vista.
5. Coprire sempre i terminali della batteria con il
coperchio della batteria quando non si usa la
cartuccia della batteria.
6. Non cortocircuitare la cartuccia della batteria:
(1) Non toccare i terminali con qualche metallo
conduttivo.
(2) Evitare di conservare la cartuccia della batte-
ria in un contenitore con altri oggetti metallici
come i chiodi, le monete, ecc.
(3) Non esporre la cartuccia della batteria
all’acqua o alla pioggia.
Un cortocircuito della batteria può causare un
grande flusso di corrente, il surriscaldamento,
possibili ustioni e addirittura un guasto.
7. Non conservare l’utensile e la cartuccia della
batteria in luoghi in cui la temperatura può rag-
giungere o superare i 50°C.
8. Non incenerire la cartuccia della batteria anche
se è gravemente danneggiata o è completa-
mente esaurita. La cartuccia della batteria può
esplodere e provocare un incendio.
9. Fare attenzione a non lasciar cadere o a colpire
la batteria.
CONSERVARE QUESTE ISTRUZIONI.
Suggerimenti per mantenere la durata massima
della batteria
1. Caricare la cartuccia della batteria prima che si
scarichi completamente.
Smettere sempre di usare l’utensile e caricare la
cartuccia della batteria quando si nota che la
potenza dell’utensile è diminuita.
2. Non ricaricare mai una cartuccia della batteria
completamente carica. La sovraccarica riduce la
durata della batteria.
3. Caricare la cartuccia della batteria con la tempe-
ratura ambiente da 10°C a 40°C. Lasciar raffred-
dare una cartuccia della batteria calda prima di
caricarla.
4. Caricare la cartuccia della batteria all’idruro di
nickel metallico quando non la si usa per più di
sei mesi.
(PER LA SVIZZERA SOLTANTO)
PROTEZIONE DELL’AMBIENTE
La Vostra contribuzione per la protezione
del ambiente:
Porta la batteria al collettivo ufficiale.
ULTERIORI REGOLE DI
SICUREZZA PER L’UTENSILE
1. Tener presente che questo utensile è sempre in
condizione di cominciare la lavorazione perché
non ha bisogno di essere inserito in nessuna
presa di corrente.
2. Tenere l’utensile per le superfici di presa isolate
quando si esegue una operazione durante la
quale potrebbe fare contatto con fili elettrici
nascosti. Il contatto con un filo elettrico “sotto
tensione” mette anche le parti metalliche
dell’utensile “sotto tensione”, con pericolo di
scosse per l’operatore.
3. Assicurarsi sempre di avere i piedi sul sicuro.
Assicurarsi che non c’è nessuno aldisotto,
quando si usa l’utensile in posizioni alte.
4. Tenere l’utensile ben fermo in mano.
5. Indossare protettori delle orecchie.
CONSERVARE QUESTE ISTRUZIONI.

11
ISTRUZIONI PER L’USO
Installazione o rimozione della cartuccia
batteria (Fig. 1)
• Spegnere sempre la motosega prima di inserire o di
rimuovere la cartuccia batteria.
• Per rimuovere la cartuccia batteria, estrarla dalla moto-
sega schiacciando i pulsanti su entrambi i lati della car-
tuccia.
• Per inserire la cartuccia batteria, allineare la linguetta
sulla cartuccia batteria con la scanalatura dell’alloggia-
mento e spingerla in posizione. Inserirla sempre com-
pletamente finché si blocca in posizione con un piccolo
scatto. In caso contrario, potrebbe cadere fuori dalla
motosega ferendo l’operatore o chi è vicino.
• Non usare forza per inserire la cartuccia batteria. Se
non scorre dentro facilmente, vuol dire che non è inse-
rita correttamente.
Installazione e rimozione della punta
ATTENZIONE:
Prima di installare o di rimuovere la punta, accertarsi
sempre che l’utensile sia spento e che la cartuccia batte-
ria sia stata rimossa.
Usare soltanto la punta o il portapunta mostrati nella illu-
strazione sotto.
Non usare altri tipi di punte o di attacchi esagonali per
punte.
Per installare la punta, tirare il manicotto nella direzione
della freccia e inserire la punta nel manicotto finché non
può andare più oltre. Rilasciare poi il manicotto per fis-
sare la punta. (Fig. 2)
Per togliere la punta, tirare il manicotto nella direzione
della freccia e tirar fuori con forza la punta.
ATTENZIONE:
• Questo avvitatore è progettato per avvitare le viti per
legno. Non usarlo per avvitare le viti o bulloni a ferro,
perché si potrebbe danneggiarlo.
• Se la punta non è inserita abbastanza profondamente
nel manicotto, questo non può tornare sulla sua posi-
zione originale e la punta non si fissa. In tal caso, pro-
vare a inserire di nuovo la punta seguendo le istruzioni
sopra.
NOTA:
Se la punta non è inserita abbastanza profondamente
nel manicotto, questo non può tornare sulla sua posi-
zione originale e la punta non si fissa. In tal caso, provare
a inserire di nuovo la punta seguendo le istruzioni sopra.
Operazione dell’interruttore (Fig. 3)
ATTENZIONE:
Prima di inserire le batterie a cartuccia nell’utensile sem-
pre controllare che l’interruttore a grilletto funziona come
si deve e ritorna alla posizione OFF quando viene rila-
sciato.
Per mettere in moto l’utensile semplicemente schiacciare
il grilletto. La velocità dell’utensile cresce con l’aumento
di pressione sul grilletto dell’interruttore. Per fermarlo
lasciare andare il grilletto.
Funzionamento dell’interruttore di inversione
(Fig. 4)
ATTENZIONE:
• Controllare sempre la direzione di rotazione prima di
usare l’utensile.
• Usare l’interruttore di inversione soltanto dopo che
l’utensile si è arrestato completamente. Il cambiamento
della direzione di rotazione prima dell’arresto dell’uten-
sile potrebbe danneggiarlo.
• Posizionare sempre la leva dell’interruttore di inver-
sione sulla posizione neutra quando non si usa l’uten-
sile.
Questo utensile è dotato di un interruttore di inversione,
per cambiare la direzione di rotazione. Schiacciare la
leva dell’interruttore di inversione dal lato A per la rota-
zione in senso orario, oppure dal lato B per la rotazione
in senso antiorario. Quando la leva dell’interruttore si
trova sulla posizione neutra non è possibile schiacciare il
grilletto dell’interruttore.
Caratteristiche del avvitatore ad impulso
idraulico a batteria
L’avvitatore ad impulso idraulico a batteria Makita è un
utensile a impatto, azionato idraulicamente, che utilizza
la viscosità dell’olio per produrre gli impatti. Poiché la
viscosità dell’olio cambia con la temperatura, tenere a
mente i due punti seguenti quando si fa funzionare l’uten-
sile.
1. Se l’utensile stesso è freddo, l’avvitamento delle viti
potrebbe richiedere più tempo a causa della bassa
coppia di serraggio all’inizio del lavoro. La coppia di
serraggio diventa però normale dopo che si sono
avvitate circa dieci viti.
2. L’utensile potrebbe surriscaldarsi causando un mal-
funzionamento o scottature alle mani se lo si fa fun-
zionare continuamente per molte ore. Lasciare che
si raffreddi per oltre 30 minuti prima di cambiare le
batterie durante un lungo lavoro continuo.

12
MANUTENZIONE
ATTENZIONE:
Prima di effettuare ogni tipo di lavoro sull’utensile, assicu-
ratevi sempre che essa sia spenta e che la batteria sia
rimossa.
Sostituzione delle spazzole di carbone
(Fig.5 e 6)
Sostituite la spazzole di carbone quando sono usurate
fino alla linea di delimitazione. Sostituite entrambe le
spazzole con tipi di spazzole identici.
Per mantenere la sicurezza e l’affidabilità del prodotto, le
riparazioni, la manutenzione o le regolazioni dovrebbero
essere eseguite da un centro di assistenza Makita auto-
rizzato.
ACCESSORI
ATTENZIONE:
• Questi accessori o attrezzi sono consigliati per l’uso
con l’utensile Makita specificato in questo manuale.
L’impiego di altri accessori o attrezzi può costituire un
rischio di lesioni alle persone. Usare gli accessori sol-
tanto per il loro scopo prefissato.
Per ottenere maggiori dettagli su questi accessori, rivol-
gersi a un Centro Assistenza Makita autorizzato.
• Punte avvitatore
• Vari tipi di batterie e caricatori genuini Makita
•Fermo
• Valigetta di plastica

13
NEDERLANDS
Verklaring van algemene gegevens
1 Knop
2 Accu
3 Schroefbit
4Bus
5 Trekschakelaar
6 Omkeerschakelaar
7Azijde
8Bzijde
9Rechtsom
10 Linksom
11 Limietmarkering
12 Schroevedraaier
13 Borstelhouderkap
TECHNISCHE GEGEVENS
Model 6960D
Capaciteit
Houtschroef ................................... ø3,5 mm – ø9,5 mm
Toerental onbelast/min. (min-1) .......................... 0–2500
Aantal slagen/min. ............................................. 0–1600
Aandraaimoment ................................................. 30 N•m
Totale lengte ....................................................... 195 mm
Netto gewicht ..........................................................1,8 kg
Nominale spanning ............................................. DC 12 V
• In verband met ononderbroken research en ontwikke-
ling behouden wij ons het recht voor bovenstaande
technische gegevens te wijzigen zonder voorafgaande
kennisgeving.
• Opmerking: De technische gegevens kunnen van land
tot land verschillen.
Doeleinden van gebruik
Dit gereedschap is bedoeld voor het indraaien van
schroeven in hout, metaal en kunststof.
Veiligheidswenken
Voor uw veiligheid dient u de bijgevoegde Veiligheids-
voorschriften nauwkeurig op te volgen.
BELANGRIJKE
VEILIGHEIDSVOORSCHRIFTEN VOOR
ACCULADER EN ACCU
1. Lees alle voorschriften en waarschuwingen op
(1) de acculader, (2) de accu, en (3) het product
waarvoor de accu wordt gebruikt, aandachtig
door alvorens de acculader in gebruik te nemen.
2. Neem de accu niet uit elkaar.
3. Als de gebruikstijd van een opgeladen accu aan-
zienlijk korter is geworden, moet u het gebruik
ervan onmiddellijk stopzetten. Voortgezet
gebruik kan oververhitting, brandwonden en
zelfs een ontploffing veroorzaken.
4. Als er elektrolyt in uw ogen is terechtgekomen,
spoel dan uw ogen met schoon water en roep
onmiddellijk de hulp van een dokter in. Elektrolyt
in de ogen kan blindheid veroorzaken.
5. Bedek de accuklemmen altijd met de accukap
wanneer u de accu niet gebruikt.
6. Voorkom kortsluiting van de accu:
(1) Raak de accuklemmen nooit aan met een
geleidend materiaal.
(2) Bewaar de accu niet in een bak waarin
andere metalen voorwerpen zoals spijkers,
munten e.d. worden bewaard.
(3) Stel de accu niet bloot aan water of regen.
Kortsluiting van de accu kan oorzaak zijn van
een grote stroomafgifte, oververhitting, brand-
wonden, en zelfs defecten.
7. Bewaar het gereedschap en de accu niet op
plaatsen waar de temperatuur kan oplopen tot
50°C of hoger.
8. Werp de accu nooit in het vuur, ook niet wanneer
hij zwaar beschadigd of volledig versleten is. De
accu kan namelijk ontploffen in het vuur.
9. Wees voorzichtig dat u de accu niet laat vallen
en hem niet blootstelt aan schokken of stoten.
BEWAAR DEZE VOORSCHRIFTEN.
Tips voor een maximale levensduur van de accu
1. Laad de accu op voordat hij volledig ontladen is.
Stop het gebruik van het gereedschap en laad de
accu op telkens wanneer u vaststelt dat het ver-
mogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opnieuw
op. Als u de accu te veel oplaadt, zal hij minder
lang meegaan.
3. Laad de accu op bij een kamertemperatuur tus-
sen 10°C en 40°C. Laat een warme accu afkoelen
alvorens hem op te laden.
4. Laad de nikkel-metaalhydride accu op telkens
wanneer u hem langer dan zes maanden niet
hebt gebruikt.
BIJGEVOEGDE
VEILIGHEIDSVOORSCHRIFTEN
VOOR DE MACHINE
1. Wees op uw hoede. Dit gereedschap is altijd
gereed voor gebruik, aangezien het niet op een
stopkontakt hoeft te worden aangesloten.
2. Houd het gereedschap bij de geïsoleerde hand-
grepen vast wanneer u boort op plaatsen waar
de boor op verborgen elektrische bedrading kan
stoten. Door contact met een onder spanning
staande draad zullen ook de niet-geïsoleerde
metalen delen van het gereedschap onder span-
ning komen te staan, zodat de gebruiker een
elektrische schok kan krijgen.
3. Zorg ervoor dat u stevig staat op een vast onder-
grond. Bij gebruik van het gereedschap op een
hoge plaats dient u ervoor te zorgen dat nie-
mand beneden u aanwezig is.
4. Houd het gereedschap stevig vast.
5. Draag oorbeschermers.
BEWAAR DEZE VOORSCHRIFTEN.

14
BEDIENINGSVOORSCHRIFTEN
Installeren of verwijderen van de accu (Fig. 1)
• Schakel de machine altijd uit alvorens de accu te instal-
leren of te verwijderen.
• Om de accu te verwijderen, neemt u deze uit de
machine terwijl u de knoppen aan beide zijden van de
accu indrukt.
• Om de accu te installeren, past u de tong op de accu in
de groef in het machinehuis, en dan schuift u de accu
naar binnen. Schuif de accu zo ver mogelijk erin, totdat
deze met een klikgeluid vergrendelt. Indien u dit niet
doet, kan de accu per ongeluk uit de machine vallen en
uzelf of anderen in uw omgeving verwonden.
• Gebruik geen overmatige kracht wanneer u de accu
erin steekt. Indien de accu niet gemakkelijk naar bin-
nen schuift, betekent dit dat deze niet juist erin is gesto-
ken.
Aanbrengen of verwijderen van de schroefbit
LET OP:
Controleer altijd of de machine is uitgeschakeld en de
accu is verwijderd, alvorens de schroefbit aan te brengen
of te verwijderen.
Gebruik uitsluitend de schroefbit of schroefdop die hier-
onder zijn afgebeeld.
Gebruik geen andere schroefbit of schroefdop.
Om de schroefbit aan te brengen, trek de bus in de rich-
ting van de pijl en steek dan de schroefbit zo ver mogelijk
erin. Laat daarna de bus los om de schroefbit vast te zet-
ten. (Fig. 2)
Om de schroefbit/dop te verwijderen, trek de bus in de
richting van de pijl en trek dan de schroefbit/dop eruit.
LET OP:
• Dit gereedschap is bestemd voor het vastdraaien van
houtschroeven. Gebruik dit gereedschap niet voor het
vastdraaien van kolomschroeven of bouten, aangezien
het daardoor beschadigd kan raken.
• Indien de schroefbit niet diep genoeg in de bus wordt
gestoken, zal de bus niet naar zijn oorspronkelijke posi-
tie terugkeren en zal de schroefbit niet goed vastzitten.
In dat geval dient u de schroefbit opnieuw erin te ste-
ken volgens de bovenstaande aanwijzingen.
OPMERKING:
Indien de schroefbit niet diep genoeg in de bus wordt
gestoken, zal de bus niet naar zijn oorspronkelijke positie
terugkeren en zal de schroefbit niet goed vastzitten. In
dat geval dient u de schroefbit opnieuw erin te steken vol-
gens de bovenstaande aanwijzingen.
Werking van de schakelaar (Fig. 3)
LET OP:
Alvorens de accu in het gereedschap te plaatsen, kontro-
leert u altijd eerst even of de trekschakelaar behoorlijk
funktioneert en bij het loslaten naar de “OFF” positie
terugkeert.
Om het gereedschap te starten hoeft u de trekschakelaar
slechts in te drukken. U kunt de snelheid van het gereed-
schap opvoeren door de trekschakelaar dieper in te druk-
ken. Laat de trekschakelaar los om het gereedschap te
stoppen.
Werking van de omkeerschakelaar (Fig. 4)
LET OP:
• Controleer altijd de draairichting alvorens het gereed-
schap te gebruiken.
• Verander de stand van de omkeerschakelaar alleen
nadat het gereedschap volledig tot stilstand is geko-
men. Indien u de draairichting verandert terwijl de boor
nog draait, kan het gereedschap beschadigd raken.
• Zet de omkeerschakelaar altijd in de neutrale stand
wanneer u het gereedschap niet gebruikt.
Dit gereedschap heeft een omkeerschakelaar voor het
veranderen van de draairichting. Druk de omkeerschake-
laar in vanaf zijde A voor rechtse draairichting, of vanaf
zijde B voor linkse draairichting. Wanneer deze schake-
laar in de neutrale stand staat, kan de trekschakelaar niet
worden ingedrukt.
Kenmerken van de accu slagschroevendraaier
(op oliedruk)
De Makita accu slagschroevendraaier (op oliedruk) is
een hydraulisch bediend impactgereedschap dat gebruik
maakt van olieviscositeit om impacten te produceren.
Aangezien de viscositeit van olie varieert afhankelijk van
de temperatuur, dient u tijdens het gebruik van het
gereedschap goed op de volgende twee punten te letten.
1. Indien het gereedschap zelf koud is, kan het vastzet-
ten van schroeven bij het begin van het werk langer
duren vanwege het lage aandraaimoment. Nadat
ongeveer tien schroeven zijn vastgezet, zal het aan-
draaimoment normaal worden.
2. Wanneer u het gereedschap vele uren ononderbro-
ken gebruikt, kan het gereedschap oververhit raken,
hetgeen een defect of brandwonden aan de hand
kan veroorzaken. Laat daarom het gereedschap lan-
ger dan 30 minuten afkoelen alvorens de accu te
vervangen tijdens een lang ononderbroken werk.

15
ONDERHOUD
LET OP:
Controleer altijd of het gereedschap is uitgeschakeld en
de accu is losgekoppeld vooraleer onderhoud uit te voe-
ren aan het gereedschap.
Vervangen van koolborstels (Fig. 5 en 6)
Vervang de borstels wanneer ze tot aan de aangegeven
limiet zijn afgesleten. Beide koolborstels dienen tegelij-
kertijd te worden vervangen.
Opdat het gereedschap veilig en betrouwbaar blijft, die-
nen alle reparaties, onderhoud of afstellingen te worden
uitgevoerd bij een erkend Makita service centrum.
ACCESSOIRES
LET OP:
• Deze accessoires of hulpstukken worden aanbevolen
voor gebruik met het Makita gereedschap dat in deze
gebruiksaanwijzing is beschreven. Bij gebruik van
andere accessoires of hulpstukken bestaat er gevaar
voor persoonlijke verwonding. Gebruik de accessoires
of hulpstukken uitsluitend voor hun bestemde doel.
Raadpleeg het dichtstbijzijnde Makita Servicecentrum
voor verder advies of bijzonderheden omtrent deze
accessoires.
•Schroefbits
• Diverse types originele Makita accu’s en acculaders
• Aanslag
• Plastic draagkoffer

16
ESPAÑOL
Explicación de los dibujos
1 Botón
2 Cartucho de batería
3 Pieza de apriete
4 Manguito
5 Interruptor de gatillo
6 Interruptor inversor
7 Lado A
8 Lado B
9 Rotación hacia la derecha
10 Rotación hacia la izquierda
11 Marca de límite
12 Destornillador
13 Tapa del portaescobillas
ESPECIFICACIONES
Modelo 6960D
Capacidades
Tornillo para madera ...................... ø3,5 mm – ø9,5 mm
Velocidad en vacío (min-1) ................................. 0 – 2.500
Impactos por minuto .......................................... 0 – 1.600
Torsión de apriete .................................................30 N•m
Longitud total .......................................................195 mm
Peso neto ...............................................................1,8 kg
Tensión nominal ................................................. CC 12 V
• Debido a un programa continuo de investigación y
desarrollo, las especificaciones aquí dadas están suje-
tas a cambios sin previo aviso.
• Nota: Las especificaciones pueden ser diferentes de
país a país.
Uso previsto
La herramienta ha sido diseñada para atornillar en
madera, metal y plástico.
Sugerencias de seguridad
Para su propia seguridad, consulte las instrucciones de
seguridad incluidas.
INSTRUCCIONES DE SEGURIDAD
IMPORTANTES PARA EL CARGADOR Y
CARTUCHO DE BATERÍA
1. Antes de utilizar el cartucho de batería, lea todas
las instrucciones e indicaciones de precaución
sobre (1) el cargador de baterías, (2) la batería, y
(3) el producto con el que se utiliza la batería.
2. No desarme el cartucho de batería.
3. Si el tiempo de uso del cartucho de batería se
acorta demasiado, deje de usarlo inmediata-
mente. Podría resultar en un riesgo de recalen-
tamiento, posibles quemaduras e incluso una
explosión.
4. Si entra electrólito en sus ojos, aclárelos con
agua limpia y vea a un médico inmediatamente.
Existe el riesgo de poder perder la vista.
5. Cubra siempre los terminales de la batería con la
tapa de la batería cuando no esté usando el car-
tucho de batería.
6. No cortocircuite el cartucho de batería:
(1) No toque los terminales con ningún material
conductor.
(2) Evite guardar el cartucho de batería en un
cajón junto con otros objetos metálicos,
tales como clavos, monedas, etc.
(3) No exponga el cartucho de batería al agua ni
a la lluvia.
Un cortocircuito en la batería puede producir
una gran circulación de corriente, un recalenta-
miento, posibles quemaduras e incluso una
rotura de la misma.
7. No guarde la herramienta ni el cartucho de bate-
ría en lugares donde la temperatura pueda
alcanzar o exceder los 50°C.
8. Nunca incinere el cartucho de batería incluso en
el caso de que esté dañado seriamente o ya no
sirva en absoluto.
El cartucho de batería puede explotar si se tira al
fuego.
9. Tenga cuidado de no dejar caer ni golpear el car-
tucho de batería.
GUARDE ESTAS INSTRUCCIONES.
Consejos para alargar al máximo la vida de
servicio de la batería
1. Cargue el cartucho de batería antes de que se
descargue completamente.
Pare siempre la operación y cargue el cartucho
de batería cuando note menos potencia en la
herramienta.
2. No cargue nunca un cartucho de batería que
esté completamente cargado.
La sobrecarga acortará la vida de servicio de la
batería.
3. Cargue el cartucho de batería a temperatura
ambiente de 10°C – 40°C. Si un cartucho de
batería está caliente, déjelo enfriar antes de car-
garlo.
4. Cargue el cartucho de batería de hidruro metá-
lico de níkel cuando no lo utilice durante más de
seis meses.
NORMAS DE SEGURIDAD
ADICIONALES PARA LA HERRAMIENTA
1. Tenga presente que esta herramienta siempre
está en un estado de operación debido a que no
se tiene que enchufar a una toma de alimenta-
ción.
2. Cuando realice una tarea donde la herramienta
pueda entrar en contacto con cableado oculto o
su propio cable, sujete la herramienta por las
superficies de asimiento aisladas. El contacto
con un cable con corriente hará que la corriente
circule por las partes metálicas de la herra-
mienta y electrocute al operario.
3. Asegúrese siempre de que el punto de apoyo de
sus pies sea firme. Por otro lado, asegúrese de
que no haya nadie debajo cuando esté utilizando
la herramienta en lugares situados a una cierta
altura del suelo.
4. Sostenga la herramienta firmemente.
5. Utilice protectores para los oídos.
GUARDE ESTAS INSTRUCCIONES.

17
INTRUCCIONES
PARA EL FUNCIONAMIENTO
Instalación o extracción del cartucho de
batería (Fig.1)
• Apague siempre la herramienta antes de insertar o reti-
rar el cartucho de batería.
• Para retirar el cartucho de batería, sáquelo de la herra-
mienta a la vez que presiona los botones a ambos cos-
tados del cartucho.
• Para insertar el cartucho de batería, alinee la pestaña
del cartucho de batería con la acanaladura del aloja-
miento y deslícelo hacia adentro. Insértelo siempre a
tope de manera que quede fijo en el interior produ-
ciendo un ligero chasquido. En caso contrario, podría
salirse accidentalmente de la herramienta, pudiéndole
causar heridas a usted o a alguien que se encuentre
cerca de usted.
• No emplee fuerza para insertar el cartucho de batería.
Si no puede deslizarse fácilmente será porque no lo
está insertando debidamente.
Instalación o extracción de la pieza de apriete
PRECAUCIÓN:
Asegúrese siempre de que la alimentación de la herra-
mienta esté desconectada y de que se haya extraído el
cartucho de la batería antes de instalar o extraer la pieza
de apriete.
Utilice solamente la punta de atornillar o la llave de vaso
mostradas en la figura de abajo.
No utilice ninguna otra pieza de apriete tipo destornilla-
dor o tipo llave de cubo.
Para instalar la pieza de apriete, tire del manguito en el
sentido de la flecha e inserte la pieza de apriete en el
manguito todo lo posible. Luego deje libre el manguito
para asegurar la pieza de apriete. (Fig. 2)
Para quitar la pieza de apriete, tire del manguito en el
sentido de la flecha y sáquela firmemente.
PRECAUCIÓN:
• Esta herramienta ha sido diseñada para atornillar torni-
llos para madera. No la utilice para atornillar tornillos o
pernos para máquinas. La herramienta podría estro-
pearse.
• Si la pieza de apriete no se inserta lo suficiente en el
manguito, éste no volverá a su posición original y la
pieza de apriete no quedará asegurada. En este caso,
intente volver a insertar la pieza de apriete según las
instrucciones de arriba.
NOTA:
Si la pieza de apriete no se inserta lo suficiente en el
manguito, éste no volverá a su posición original y la
pieza de apriete no quedará asegurada. En este caso,
intente volver a insertar la pieza de apriete según las ins-
trucciones de arriba.
Interruptor de encendido (Fig. 3)
PRECAUCIÓN:
Antes de insertar el cartucho de la batería en la herra-
mienta, compruebe siempre que el interruptor de gatillo
actúe correctamente y que retorne a la posición “OFF”
cuando se libera.
Para poner en funcionamiento la herramienta, presione
simplemente el disparador. La velocidad de la herra-
mienta se aumenta incrementando la presión en el dia-
parador. Suelte el disparador para detenerla.
Accionamiento del conmutador de inversión
(Fig. 4)
PRECAUCIÓN:
• Compruebe siempre la dirección de rotación antes de
realizar la operación de trabajo.
• Emplee el conmutador de inversión sólo después de
que la herramienta esté completamente parada. Si
cambia la dirección de rotación antes de que la herra-
mienta se pare podrá dañarla.
• Cuando no utilice la herramienta, ponga siempre el
interruptor de inversión en la posición neutral.
Esta herramienta tiene un conmutador de inversión para
cambiar la dirección de rotación. Presione el conmutador
de inversión del lado A para que gire hacia la derecha o
el del lado B para que gire hacia la izquierda. Cuando el
conmutador de inversión esté en la posición neutral, el
interruptor de gatillo no podrá ser accionado.
Características del atornillador de impacto
hidraulico (aceite) a batería
El atornillador de impacto hidraulico (aceite) a batería de
Makita es una herramienta de impacto que funciona
hidráulicamente utilizando viscosidad de aceite para pro-
ducir impactos. Debido a que la viscosidad del aceite
cambia con la temperatura, cuando utilice la herramienta
tenga en cuenta los dos puntos indicados a continua-
ción.
1. Si la herramienta está fría, la operación de atornillar
podrá ser más lenta al principio debido a su baja tor-
sión de apriete. Sin embargo, cuando haya atorni-
llado unos diez tornillos, la torsión de apriete será
normal.
2. Si utiliza la herramienta ininterrumpidamente
durante horas, ésta podrá sobrecalentarse y causar
fallos o quemarle las manos. Deje que la herra-
mienta se enfríe durante más de 30 minutos antes
de cambiar la batería cuando trabaje largo tiempo
sin parar.

18
MANTENIMIENTO
PRECAUCIÓN:
Asegúrese siempre de que la herramienta está apagada
y de que el cartucho de baterías está quitado antes de
realizar cualquier trabajo en la herramienta.
Substitución de las escobillas de carbón
(Fig. 5 y 6)
Substituya las escobillas de carbón cuando estén des-
gastadas hasta la marca del límite. Las dos escobillas de
carbón idénticas deberían ser substituidas al mismo
tiempo.
Para mantener la seguridad y fiabilidad del producto, las
reparaciones, el mantenimiento y los ajustes deberán ser
realizados por un Centro de Servicio Autorizado de
Makita.
ACCESORIOS
PRECAUCIÓN:
• Estos accesorios o aditamentos están recomendados
para su uso con la herramienta Makita especificada en
este manual. El uso de cualquier otro accesorio o adi-
tamento puede suponer un riesgo de lesiones persona-
les. Utilice el accesorio o aditamento exclusivamente
para su uso declarado.
Si necesita información más detallada sobre estos acce-
sorios, consulte con su centro local de servicio de
Makita.
• Puntas de atornillar
• Diferentes tipos de baterías y cargadores genuinos de
Makita
• Tope de profundidad
• Maletín de transporte de plástico

19
PORTUGUÊS
Explicação geral
1Botão
2Bateria
3 Broca
4 Manga
5 Gatilho
6 Alavanca do interruptor de
inversão
7 Lado A
8 Lado B
9 No sentido dos ponteiros do
relógio
10 No sentido oposto ao dos
ponteiros do relógio
11 Marca limite
12 Chave de parafusos
13 Tampa do suporte da escova
ESPECIFICAÇÕES
Modelo 6960D
Capacidades
Parafusos de madeira .................... ø3,5 mm – ø9,5 mm
Velocidade em vazio (min-1) ..............................0 – 2.500
Impactos por minuto ..........................................0 – 1.600
Binário de aperto ................................................. 30 N•m
Comprimento total .............................................. 195 mm
Peso líquido ............................................................1,8 kg
Voltagem nominal ............................................. 12 V C.C.
• Devido a um programa contínuo de pesquisa e desen-
volvimento, estas especificações podem ser alteradas
sem aviso prévio.
• Nota: As especificações podem variar de país para
país.
Utilização a que se destina
A ferramenta foi concebida para aparafusamento em
madeira, metal e plástico.
Conselhos de segurança
Para sua segurança, leia as instruções anexas.
IMPORTANTES INSTRUÇÕES DE
SEGURANÇA PARA O CARREGADOR E
BATERIA
1. Antes de utilizar a bateria, leia todas as instru-
ções e etiquetas de precaução no (1) carregador
de bateria (2) bateria e (3) produto que utiliza a
bateria.
2. Não abra a bateria.
3. Se o tempo de funcionamento se tornar excessi-
vamente curto, páre o funcionamento imediata-
mente. Pode resultar em sobreaquecimento,
possíveis queimaduras e mesmo explosão.
4. Se entrar electrólito nos seus olhos, lave-os com
água e consulte imediatamente um médico.
Pode resultar em perca de visão.
5. Cubra sempre os terminais da bateria com a
capa da bateria quando a não estiver a utilizar.
6. Não curte-circuite a bateria:
(1) Não toque nos terminais com qualquer mate-
rial condutor.
(2) Evite guardar a bateria juntamente com
outros objectos metálicos tais como pregos,
moedas, etc.
(3) Não exponha a bateria à água ou chuva.
Um curto-circuito pode ocasionar um enorme
fluxo de corrente, sobreaquecimento, possíveis
queimaduras e mesmo estragar-se.
7. Não guarde a ferramenta e a bateria em locais
onde a temperatura pode atingir ou exceder
50°C.
8. Não queime a bateria mesmo que esteja estra-
gada ou completamente gasta. A bateria pode
explodir no fogo.
9. Tenha cuidado para não deixar cair ou dar pan-
cadas na bateria.
GUARDE ESTAS INSTRUÇÕES.
Conselhos para manter a máxima vida útil da
bateria
1. Carregue a bateria antes que esteja completa-
mente descarregada.
Páre sempre o funcionamento da ferramenta e
carregue a bateria quando notar menos poder na
ferramenta.
2. Nunca carregue uma bateria completamente car-
regada. Carregamento excessivo diminui a vida
útil da bateria.
3. Carregue a bateria à temperatura ambiente de
10°C – 40°C. Deixe que uma bateria quente arre-
feça antes de a carregar.
4. Carregue a bateria de Niquel Metal Hidreto
quando não a utilizar durante mais do que seis
meses.
REGRAS DE SEGURANÇA ADICIONAIS PARA
A FERRAMENTA
1. Não se esqueça que esta ferramenta está sem-
pre em condições de funcionamento, pois não
necessita de ser ligada a uma tomada de cor-
rente eléctrica.
2. Agarre na ferramenta pelas pegas isoladas
quando executar uma operação em que a ferra-
menta de corte pode entrar em contacto com
qualquer fio eléctrico escondido ou o seu pró-
prio fio. O contacto com um fio “vivo” fará com
que as partes de metal expostas fiquem “vivas”
e originem um choque no operador.
3. Certifique-se sempre de que tem os pés bem
assentes. Certifique-se de que não está ninguém
por baixo quando utilizar a ferramenta em locais
altos.
4. Segure a ferramenta firmemente.
5. Use protectores nos ouvidos.
GUARDE ESTAS INSTRUÇÕES.

20
INSTRU
Ç
ÕES DE FUNCIONAMENTO
Para colocar ou retirar a bateria (Fig. 1)
• Desligue sempre a máquina antes de colocar ou retirar
a bateria.
• Para retirar a bateria, tire-a da máquina enquanto pres-
siona os botões nos dois lados da bateria.
• Para colocar a bateria, alinhe a lingueta na bateria com
a ranhura no corpo e deslize-a para o seu local. Colo-
que-a sempre até ao fim de modo a que fique presa no
seu local com um pequeno clique. Se assim não for,
pode acidentalmente cair da máquina, ferindo-o ou a
alguém perto de si.
• Não use força quando coloca a bateria. Se a bateria
não deslizar facilmente é porque não foi colocada cor-
rectamente.
Instalação ou extracção do bit
PRECAUÇÃO:
Certifique-se sempre de que a ferramenta está desligada
e a bateria retirada antes de colocar ou retirar o bit.
Utilize só a broca de perfuração ou encaixe indicada na
figura abaixo.
Não utilize outros.
Para instalar o bit, puxe o aro no sentido da seta e intro-
duza o bit, mais fundo possível. Em seguida solte o aro
para segurar o bit. (Fig. 2)
Para extrair o bit, puxe o aro no sentido da seta e retire o
bit puxando-o com força.
PRECAUÇÃO:
• Esta ferramenta foi concebida para apertar parafusos
de madeira. Não utilize esta ferramenta para apertar
parafusos de rosca fina ou pernos. Pode estragar a fer-
ramenta.
• Se não introduzir o bit bem fundo no aro, este não vol-
tará à posição de origem e o bit não ficará seguro. Se
tal acontecer, volte a introduzi-lo de acordo com as ins-
truções acima indicadas.
NOTA:
Se não introduzir o bit bem fundo no aro, este não voltará
à posição de origem e o bit não ficará seguro. Se tal
acontecer, volte a introduzi-lo de acordo com as instru-
ções acima indicadas.
Interruptor (Fig. 3)
PRECAUÇÃO:
Antes de colocar a bateria na ferramenta, verifique sem-
pre se o gatilho funciona adequadamente e volta para a
posição “OFF” (desligado) quando o solta.
Para ligar a ferramenta carregue simplesmente no gati-
lho. A velocidade da ferramenta aumenta se carregar
com mais força no gatilho. Solte-o para parar.
Comutador de inversão (Fig. 4)
PRECAUÇÃO:
• Verifique sempre o sentido de rotação antes da opera-
ção.
• Só utilize o comutador de inversão quando a ferramenta
estiver completamente parada. Mudar o sentido de
rotação antes da ferramenta parar poderá danificá-la.
• Quand não estiver a funcionar com a ferramenta, colo-
que sempre o comutador de inversão na posição neu-
tra.
Esta ferramenta tem um comutador de inversão para
mudar o sentido de rotação. Pressione-o no lado A para
rotação à direita ou no lado B para rotação à esquerda.
Se o comutador de inversão estiver na posição neutra o
gatilho não accionará.
Características do berbequim de portátil
impulsionado a óleo
O berbequim de portátil impulsionado a óleo da Makita é
um máquina de impacto que funciona hidraulicamente
utilizando a viscosidade do óleo para produzir impactos.
Como a viscosidade do óleo muda com a temperatura,
preste atenção aos dois pontos seguintes quando funci-
onar com a ferramenta.
1. Se a ferramenta em si estiver fria, pode demorar
mais tempo a apertar os parafusos devido ao baixo
binário de aperto quando começa a funcionar. No
entanto, depois de apertar cerca de dez parafusos,
o binário de aperto torna-se normal.
2. A ferramenta pode aquecer demasiado e estragar-
se ou queimar as suas mãos se funcionar continua-
mente durante um longo período de tempo. Deixe a
ferramenta arrefecer durante mais de 30 minutos
antes de mudar a bateria durante um trabalho longo
e contínuo.
MANUTENÇÃO
PRECAUÇÃO:
Certifique-se sempre de que a ferramenta se encontra
desligada e de que a bateria foi retirada antes de efec-
tuar qualquer trabalho na ferramenta.
Substituição das escovas de carvão (Fig. 5 e 6)
As escovas de carvão devem ser substituídas quando o
desgaste atingir a marca limite. Ambas as escovas de
carvão devem ser substituídas ao mesmo tempo.
Para salvaguardar a segurança e a fiabilidade do pro-
duto, as reparações, manutenção e afinações deverão
ser sempre efectuadas por um Centro de Assistência
Oficial MAKITA.
ACESSÓRIOS
PRECAUÇÃO:
• Estes acessórios ou peças são recomendados para
utilização com a ferramenta Makita especificada neste
manual. A utilização de outros acessórios ou peças
pode ser perigosa para as pessoas. Utilize apenas
acessórios ou peças para os fins indicados.
Se precisar de ajuda para obter mais informações relati-
vos a estes acessórios, entre em contacto com o centro
de assistência Makita local.
• Brocas espirais
• Vários tipos de baterias Makita e carregadores
• Travão
• Mala de plástico para transporte
