Makita BTW200 User manual

GB
Cordless Impact Wrench Instruction Manual
F
Boulonneuse sans fil Manuel d’instructions
D
Akku-Schlagschrauber Betriebsanleitung
I
Avvitatrice ad impulso a batteria Istruzioni per l’uso
NL
Snoerloze slagmoersleutel Gebruiksaanwijzing
E
Llave de impacto a batería Manual de instrucciones
P
Chave de impacto a bateria Manual de instruções
DK
Elektronisk akku slagnøgle Brugsanvisning
S
Sladdlös mutterdragare Bruksanvisning
N
Batteridrevet slagskrunøkkel Bruksanvisning
SF
Akku-iskuväännin Käyttöohje
GR
Ασύρµατο κρουστικ κλειδί
Οδηγίες χρήσεως
BTW200

2
2
1
1
4
5
3
6
896
7
10
11 11
14 15
13
12
12
13
16
17
12
34
56
78

3
18
19
9

4
ENGLISH
Explanation of general view
1 Battery cartridge
2Button
3 Terminal cover
4 Charging lights
5 Battery charger
6 Socket
7 Anvil
8O-ring
9Pin
10 Switch trigger
11 Reversing switch lever
12 A side
13 B side
14 Clockwise
15 Counterclockwise
16 Speed change lever
17 Limit mark
18 Brush holder cap
19 Screwdriver
SPECIFICATIONS
Model BTW200
Capacities
Standard bolt .............................................M10 — M16
High tensile bolt .........................................M10 — M12
Square drive ...................................................... 12.7 mm
No load speed (min–1) ............................ High: 0 – 2,000
Low: 0 – 1,600
Impacts per minute ................................. High: 0 – 3,000
Low: 0 – 2,500
Max. fastening torque................................High: 200 N•m
Low: 150 N•m
Overall length ..................................................... 226 mm
Net weight ............................................................. 2.8 kg
Rated voltage ................................................... D.C. 24 V
• Due to our continuing program of research and devel-
opment, the specifications herein are subject to change
without notice.
• Note: Specifications may differ from country to country.
Safety Hints
For your own safety, please refer to the enclosed safety
instructions.
IMPORTANT SAFETY INSTRUCTIONS FOR
CHARGER & BATTERY CARTRIDGE
1. SAVE THESE INSTRUCTIONS — This manual
contains important safety and operating instruc-
tions for battery charger.
2. Before using battery charger, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using bat-
tery.
3. CAUTION — To reduce risk of injury, charge only
MAKITA type rechargeable batteries. Other types
of batteries may burst causing personal injury
and damage.
4. Do not expose charger to rain or snow.
5. Use of an attachment not recommended or sold
by the battery charger manufacturer may result
in a risk of fire, electric shock, or injury to per-
sons.
6. To reduce risk of damage to electric plug and
cord, pull by plug rather than cord when discon-
necting charger.
7. Make sure cord is located so that it will not be
stepped on, tripped over, or otherwise subjected
to damage or stress.
8. Do not operate charger with damaged cord or
plug — replace them immediately.
9. Do not operate charger if it has received a sharp
blow, been dropped, or otherwise damaged in
any way; take it to a qualified serviceman.
10. Do not disassemble charger or battery cartridge;
take it to a qualified serviceman when service or
repair is required. Incorrect reassembly may
result in a risk of electric shock or fire.
11. To reduce risk of electric shock, unplug charger
from outlet before attempting any maintenance
or cleaning. Turning off controls will not reduce
this risk.
12. The battery charger is not intended for use by
young children or infirm persons without super-
vision.
13. Young children should be supervised to ensure
that they do not play with the battery charger.
14. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
15. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
ADDITIONAL SAFETY RULES FOR CHARGER
& BATTERY CARTRIDGE
1. Do not charge battery cartridge when tempera-
ture is BELOW 10°C (50°F) or ABOVE 40°C
(104°F).
2. Do not attempt to use a step-up transformer, an
engine generator or DC power receptacle.
3. Do not allow anything to cover or clog the
charger vents.
4. Do not short the battery cartridge:
(1) Do not touch the terminals with any conduc-
tive material.
(2) Avoid storing battery cartridge in a container
with other metal objects such as nails, coins,
etc.
(3) Do not expose battery cartridge to water or
rain.
A battery short can cause a large current
flow, overheating, possible burns and even a
breakdown.
5. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50°C (122°F).
6. Do not incinerate the battery cartridge even if it
is severely damaged or is completely worn out.
The battery cartridge can explode in a fire.
7. Be careful not to drop, shake or strike battery.
8. Do not charge inside a box or container of any
kind. The battery must be placed in a well venti-
lated area during charging.

5
ADDITIONAL SAFETY RULES FOR TOOL
ENB025-1
1. Be aware that this tool is always in an operating
condition, because it does not have to be
plugged into an electrical outlet.
2. Hold tool by insulated gripping surfaces when
performing an operation where the cutting tool
may contact hidden wiring. Contact with a “live”
wire will also make exposed metal parts of the
tool “live” and shock the operator.
3. Wear ear protectors.
4. Check the socket carefully for wear, cracks or
damage before installation.
5. Hold the tool firmly.
6. Always be sure you have a firm footing.
7. Be sure no one is below when using the tool in
high locations.

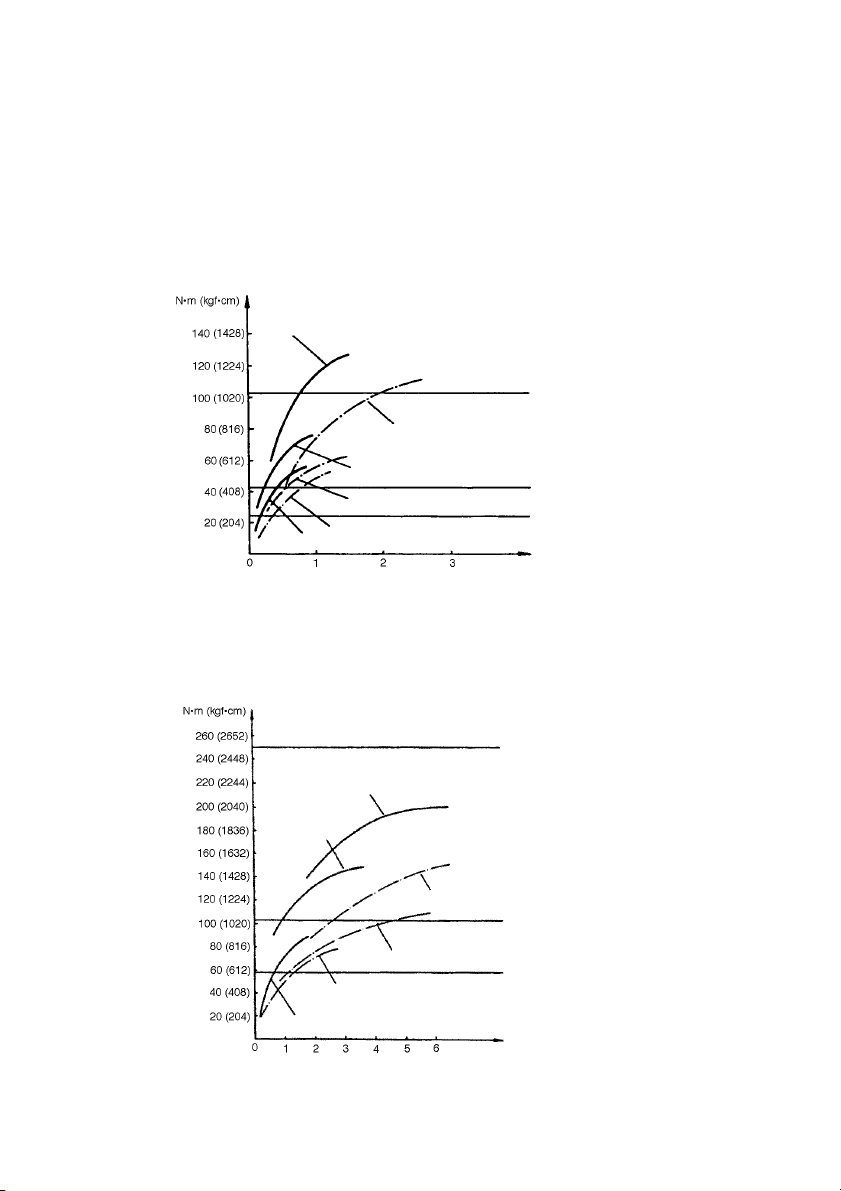

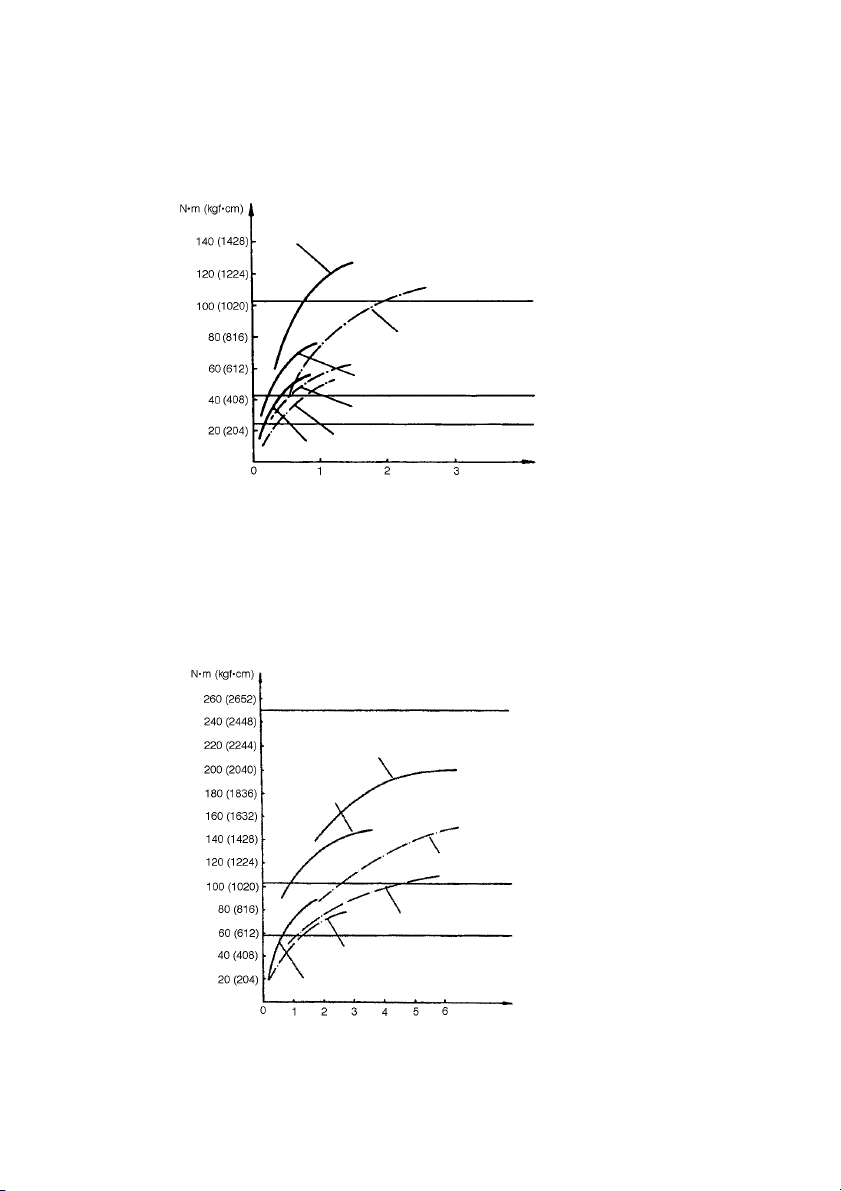

8. The proper fastening torque may differ depend-
ing upon the kind or size of the bolt. Check the
torque with a torque wrench.
SAVE THESE INSTRUCTIONS.
OPERATING INSTRUCTIONS
Installing or removing battery cartridge (Fig. 1)
• Always switch off the tool before insertion or removal of
the battery cartridge.
• To remove the battery cartridge, withdraw it from the
tool while sliding the button on the cartridge.
• To insert the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Always insert it all the way until it locks in
place with a little click. If you can see the red part on
the upper side of the button, it is not locked completely.
Insert it fully until the red part cannot be seen. If not, it
may accidentally fall out of the tool, causing injury to
you or someone around you.
• Do not use force when inserting the battery cartridge. If
the cartridge does not slide in easily, it is not being
inserted correctly.
Charging (Fig. 2)
1. Plug the battery charger into your power source. Two charging lights will flash in green color repeatedly.
2. Insert the battery cartridge into charger until it stops adjusting to the guide of charger. Terminal cover of charger
can be opened with inserting and closed with pulling out the battery cartridge.
3. When the battery cartridge is inserted, the charging light color will change from green to red and charging will
begin. The charging light will keep lighting up lit steadily during charging. One red charging light indicates charged
condition in 0 – 80% and two red ones indicates 80 – 100%.
4. With finish of charge, the charging lights will change from two red ones to two green ones.
5. If you leave the battery cartridge in the charger after the charging cycle is complete, the charger will switch into its
“trickle charge (maintenance charge)” mode which will last approximately 24 hours.
6. After charging, unplug the charger from the power source.
Cooling system (DC24SA only)
• This charger is equipped with cooling fan for heated battery in order to enable the battery to prove its own perfor-
mance. Sound of cooling air comes out during cooling, which means no trouble on the charger.
• Yellow light will flash for warning in the following cases.
– Trouble on cooling fan
– Incomplete cool down of battery, such as, being clogged with dust
The battery can be charged in spite of the yellow warning light. But the charging time will be longer than usual in this
case. Check the sound of cooling fan, vent on the charger and battery, which can be sometime clogged with dust.
• The cooling system is in order although no sound of cooling fan comes out, if the yellow warning light will not flash.
• Always keep clean the vent on charger and battery for cooling.
• The products should be sent to repair or maintenance, if the yellow warning light will frequently flash.
Conditioning charge (DC24SA only)
Conditioning charge can extend the life of battery by automatically searching the optimum charging condition for the
batteries in every situation.
The battery employed in the following conditions repeatedly, will be worn out shortly, and yellow warning light may
flash.
1. Recharge of battery with its high temperature
2. Recharge of battery with its low temperature
3. Recharge of full charged battery
4. Over-discharge of battery (contunue to discharge battery in spite of down of power.)
5. Recharge under broken cooling system
The charging time of such battery is longer than usual.
Trickle charge (Maintenance charge)
If you leave the battery cartridge in the charger to prevent spontaneous discharging after full charge, the charger will
switch into its “trickle charge (maintenance charge)” mode and keep the battery cartridge fresh and fully charged.

6
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely discharged. Always stop tool operation and charge the battery
cartridge when you notice less tool power.
2. Never recharge a fully charged battery cartridge. Overcharging shortens the battery service life.
3. Charge the battery cartridge with room temperature at 10°C – 40°C (50°F – 104°F). Let a hot battery cartridge
cool down by inserting it into the charger.
4. Charge the Nickel Metal Hydride battery cartridge when you do not use it for more than six months.
NOTE:
• The battery charger is for charging Makita-battery cartridge. Never use it for other purposes or for other manufac-
turer’s batteries.
• When you charge a new battery cartridge or a battery cartridge which has not been used for a long period of time, it
may not accept a full charge. This is a normal condition and does not indicate a problem. You can recharge the bat-
tery cartridge fully after discharging it completely and recharging a couple of times.
• If you charge a battery cartridge from a just-operated tool or battery cartridge which has been left in a location
exposed to direct sunlight for a long time, the charging light may flash in red color. If this occurs, wait for a while.
Charging will begin after the battery cartridge is cooled by the cooling fan installed in the charger (DC24SA only).
When the temperature on battery is more than approx. 70°C, two charging lights may flash in red color, and when
approx. 50°C – 70°C, one charging light in red color.
• If the charging light flashes alternately in green and red color, charging is not possible. The terminals on the charger
or battery cartridge are clogged with dust or the battery cartridge is worn out or damaged.
• Any of the following conditions indicates damage to the charger and/or battery cartridge. Ask your Makita Authorized
or Factory Service Center to check them.
1) The charging light does not flash (green) when the battery charger is plugged into a power source.
2) The charging light does not light up or flash (red) when the battery is inserted in the charger port.
3) Charging is not completed at even more than two hours after red light comes ON at start of charging.
Refer to the table below for the charging time.
Selecting correct socket
Always use the correct size socket for bolts and nuts. An
incorrect size socket will result in inaccurate and incon-
sistent fastening torque and/or damage to the bolt or nut.
Installing or removing socket (Fig. 3 & 4)
CAUTION:
Always be sure that the tool is switched off and the bat-
tery cartridge is removed before installing or removing
the socket.
1. For socket without O-ring and pin
To install the socket, push it onto the anvil of the tool
until it locks into place.
To remove the socket, simply pull it off.
2. For socket with O-ring and pin
Move the O-ring out of the groove in the socket and
remove the pin from the socket. Fit the socket onto
the anvil of the tool so that the hole in the socket is
aligned with the hole in the anvil. Insert the pin
through the hole in the socket and anvil. Then return
the O-ring to the original position in the socket
groove to retain the pin. To remove the socket, follow
the installation procedures in reverse.
Switch action (Fig. 5)
CAUTION:
Before inserting the battery cartridge into the tool, always
check to see that the switch trigger actuates properly and
returns to the “OFF” position when released.
To start the tool, simply pull the trigger. Tool speed is
increased by increasing pressure on the trigger. Release
the trigger to stop.
Reversing switch action (Fig. 6)
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes to a
complete stop. Changing the direction of rotation
before the tool stops may damage the tool.
• When not operating the tool, always set the reversing
switch lever to the neutral position.
This tool has a reversing switch to change the direction of
rotation. Depress the reversing switch lever from the A
side for clockwise rotation or from the B side for counter-
clockwise rotation. When the switch lever is in the neutral
position, the switch trigger cannot be pulled.
Battery type Capacity (mAh) Number of cells Charging time
(DC24SA) Charging time
(DC24WA)
BH2420(Ni-MH) 2,000 20 Approx. 30 min. Approx. 55 min.
BH2433(Ni-MH) 3,300 20 Approx. 60 min. Approx. 90 min.

7
Speed change (Fig. 7)
To change the speed, first switch off the tool and then slide the speed change lever to the “A” side (2) for high speed or
“B” side (1) for low speed. Be sure that the speed change lever is set to the correct position before operation. Use the
right speed for your job.
CAUTION:
• Always set the speed change lever fully to the correct position. If you operate the tool with the speed change lever
positioned half-way between the “A” side (2) and “B” side (1), the tool may be damaged.
• Do not use the speed change lever while the tool is running. The tool may be damaged.
Operation
The proper fastening torque may differ depending upon the kind or size of the bolt. The relation between fastening
torque and fastening time is shown in the figures.
– Standard bolt –
– High tensile bolt –
Proper fastening torque for M16
Proper fastening torque for M12
Proper fastening torque for M10
Seconds
Fastening torque
Fastening time
M16 x 50 at high speed
M16 x 50 at low speed
M12 x 50 at high speed
M12 x 50 at low speed
M12 x 50 at low speed
M10 x 50 at high speed
Proper fastening torque for M16
Proper fastening torque for M12
Proper fastening torque for M10
Seconds
M16 x 50 at high speed
M12 x 50 at
high speed
M16 x 50 at low speed
M12 x 50 at low speed
M10 x 50 at low speed
M10 x 50 at high speed
Fastening time
Fastening torque

8
CAUTION:
• Always insert the battery cartridge all the way until it
locks in place. If you can see the red part on the upper
side of the button, it is not locked completely. Insert it
fully until the red part cannot be seen. If not, it may
accidentally fall out of the tool, causing injury to you or
someone around you.
• When operating overhead, make sure the battery car-
tridge is locked securely so that it will not be fallen out
of the tool. If not, it may accidentally fall out of the tool,
causing injury to you or someone around you.
Hold the tool firmly and place the socket over the bolt or
nut. Turn the tool on and fasten for the proper fastening
time.
NOTE:
• Hold the tool pointed straight at the bolt or nut without
applying excessive pressure on the tool.
• Excessive fastening torque may damage the bolt or
nut. Before starting your job, always perform a test
operation to verify the adequate fastening speed and
time for your bolt or nut.
The fastening torque is affected by a wide variety of fac-
tors including the following. After fastening, always check
the torque with a torque wrench.
1. When the battery cartridge is discharged almost
completely, voltage will drop and the fastening
torque will be reduced.
2. Socket
• Failure to use the correct size socket will cause a
reduction in the fastening torque.
• A worn socket (wear on the hex end or square
end) will cause a reduction in the fastening torque.
3. Bolt
• Even though the torque coefficient and the class of
bolt are the same, the proper fastening torque will
differ according to the diameter of the bolt.
• Even though the diameters of bolts are the same,
the proper fastening torque will differ according to
the torque coefficient, the class of bolt and the bolt
length.
4. The use of the universal joint or the extension bar
somewhat reduces the fastening force of the impact
wrench. Compensate by fastening for a longer
period of time.
5. Type of materials to be fastened, the manner of hold-
ing the tool and the tool speed will affect the torque.
CAUTION:
If the tool is operated continuously until the battery car-
tridge has discharged, allow the tool to rest for 15 min-
utes before proceeding with a fresh battery.
MAINTENANCE
CAUTION:
Always be sure that the tool is switched off and the bat-
tery cartridge is removed before carrying out any work on
the tool.
Replacement of carbon brushes (Fig. 8 & 9)
Replace carbon brushes when they are worn down to the
limit mark. Both identical carbon brushes should be
replaced at the same time.
To maintain product safety and reliability, repairs, mainte-
nance or adjustment should be carried out by a Makita
Authorized Service Center.

9
FRANÇAIS
Descriptif
1Batterie
2Bouton
3 Couvre-bornes
4 Témoins de charge
5 Chargeur
6 Douille
7Piton
8 Joint torique
9Tige
10 Gâchette
11 Levier inverseur
12 Côté A
13 Côté B
14 Sens des aiguilles d’une
montre
15 Sens inverse des aiguilles d’une
montre
16 Levier de changement
de vitesse
17 Repère d’usure
18 Bouchon du porte-charbon
19 Tournevis
SPECIFICATIONS
Modèle BTW200
Capacités
Boulon standard ....................................... M10 — M16
Boulon à haute résistance ........................ M10 — M12
Tournevis carré ..................................................12,7 mm
Vitesse à vide (min–1) ........... Grande vitesse : 0 – 2 000
Vitesse réduite : 0 – 1 600
Percussions par minute ........ Grande vitesse : 0 – 3 000
Vitesse réduite : 0 – 2 500
Couple de serrage maxi ........ Grande vitesse : 200 N•m
Vitesse réduite : 150 N•m
Longueur hors tout .............................................226 mm
Poids net ................................................................ 2,8 kg
Tension nominale ............................................... 24 V CC
• Etant donné l’évolution constante du programme de
recherche et développement, les spécifications conte-
nues dans ce manuel sont susceptibles de changer
sans préavis.
• Note : Les spécifications peuvent être différentes sui-
vant les pays.
Recommandations pour la sécurité
Pour votre sécurité, suivez les conseils concernant la
sécurité.
CONSIGNES DE SECURITE
IMPORTANTES POUR LE CHARGEUR ET LES
BATTERIES
1. CONSERVEZ CES INSTRUCTIONS — Ce manuel
renferme des consignes de sécurité et d’utilisa-
tion importantes pour le chargeur de batterie.
2. Avant d’utiliser le chargeur de batterie, lisez tou-
tes les étiquettes d’instruction et de précaution
apposées sur (1) le chargeur de batterie, sur (2)
la batterie et sur (3) le produit utilisant la batte-
rie.
3. ATTENTION — Pour réduire tout risque de bles-
sure, ne rechargez que des batteries rechargea-
bles MAKITA de type rechargeable. Les autres
types de batterie pourraient exploser et provo-
quer des blessures ou des dommages.
4. N’exposez par le chargeur à la pluie ni à la neige.
5. L’utilisation d’un accessoire non recommandé
ou non vendu par le fabricant du chargeur de
batterie risque de provoquer un feu, une
décharge électrique ou des blessures.
6. Pour réduire tout risque de dommage de la fiche
et du cordon électrique, débranchez le cordon
du chargeur en tirant sur la fiche.
7. Vérifiez que le cordon est placé de façon que
personne ne puisse marcher dessus, se prendre
les pieds dedans, ni l’endommager ou le sou-
mettre à des contraintes.
8. N’utilisez pas le chargeur si son cordon ou sa
fiche sont endommagés — remplacez-les immé-
diatement.
9. N’utilisez pas le chargeur s’il a reçu un coup, s’il
est tombé ou endommagé de toute autre
manière ; apportez-le à un réparateur qualifié.
10. Ne démontez pas le chargeur ni la batterie ; si un
entretien ou des réparations sont nécessaires,
apportez-les à un réparateur qualifié. Un remon-
tage incorrect pourrait provoquer une décharge
électrique ou un feu.
11. Pour réduire tout risque de décharge électrique,
débranchez le chargeur de la prise secteur avant
tout entretien ou nettoyage. Il ne suffit pas de
couper les commandes.
12. La batterie ne doit pas être utilisée sans sur-
veillance par des enfants ou des personnes han-
dicapées.
13. Les jeunes enfants devraient être surveillés pour
s’assurer qu’ils ne jouent pas avec la batterie.
14. Si le temps de fonctionnement devient excessi-
vement court, cessez immédiatement l’utilisa-
tion. Cela peut entraîner un risque de surchauffe,
une possibilité de brûlure, voire une explosion.
15. Si l’électrolyte pénètre dans vos yeux, rincez-les
à l’eau claire et consultez immédiatement un
médecin. Il y a un risque de perte de la vue.

10
CONSIGNES DE SECURITE
SUPPLEMENTAIRES POUR LE CHARGEUR
ET LES BATTERIES
1. Ne rechargez pas la batterie si la température est
INFERIEURE à 10°C ou SUPERIEURE à 40°C.
2. N’essayez pas d’utiliser un transformateur éléva-
teur, un groupe électrogène ou une prise de cou-
rant continu.
3. Veillez à ce que rien ne recouvre ni n’obstrue les
évents du chargeur.
4. Ne court-circuitez pas la batterie :
(1) Ne touchez pas les bornes avec un matériau
conducteur.
(2) Evitez de ranger la batterie dans un récipient
renfermant d’autres objets métalliques,
comme des clous, des pièces de monnaie,
etc.
(3) N’exposez pas la batterie à l’eau ni à la pluie.
Un court-circuit pourrait provoquer un fort
débit de courant, une surchauffe, parfois des
brûlures et même une panne.
5. Ne rangez pas l’outil ni la batterie dans des
endroits où la température risque d’atteindre ou
de dépasser 50°C.
6. Ne jetez pas la batterie au feu, même si elle est
gravement endommagée ou complètement hors
d’usage. Elle pourrait exploser.
7. Veillez à ne pas faire tomber, secouer ni heurter
la batterie.
8. N’effectuez pas la recharge à l’intérieur d’une
boîte ou d’un récipient quel qu’il soit. La batterie
devra se trouver dans un endroit bien aéré pen-
dant la recharge.
PROTECTION DE L’ENVIRONNEMENT
(Pour la Suisse Uniquement)
Afin de préserver l’environnement, rapportez la batterie
usagée aux postes de ramassage officiel.
PRECAUTIONS SUPPLEMENTAIRES POUR
L’OUTIL
1. Ayez bien conscience que l’outil est constam-
ment en état de marche, car il n’a pas à être rac-
cordé au secteur.
2. Tenez les outils par leurs surfaces de saisie iso-
lées lorsque vous effectuez un travail au cours
duquel l’outil tranchant risque d’entrer en con-
tact avec un filage caché. Le contact avec un fil
électrique sous tension peut mettre les parties
non isolées de l’outil sous tension et électrocu-
ter l’utilisateur.
3. Portez des protections anti-bruit.
4. Veillez à ce que la prise ne soit pas usée, fissu-
rée ou endommagée avant l’installation.
5. Tenez votre outil fermement.
6. Veillez toujours à avoir une bonne assise.
7. Assurez-vous qu’il n’y a personne dessous
quand vous utilisez l’outil dans des endroits éle-
vés.
8. Le couple de serrage peut varier en fonction du
type et de la dimension du boulon. Vérifiez le
couple à l’aide d’une clé dynamométrique.
CONSERVEZ CES INSTRUCTIONS.
MODE D’EMPLOI
Installation et retrait de la batterie (Fig. 1)
• Débranchez toujours l’outil avant d’installer ou de reti-
rer la batterie.
• Pour retirer la batterie, dégagez-la de l’outil en faisant
glisser le bouton qui se trouve sur la batterie.
• Pour insérer la batterie, alignez la languette de la batte-
rie avec la rainure située dans le carter, puis faites-la
glisser en place. Insérez-la toujours à fond, jusqu’à ce
qu’un léger déclic se fasse entendre. Si vous pouvez
voir la partie rouge du côté supérieur du bouton, la bat-
terie n’est pas complètement verrouillée. Insérez-la
entièrement, jusqu’à ce que la partie rouge ne soit plus
visible. Sinon, elle pourrait tomber accidentellement de
l’outil, au risque de vous blesser ou de blesser
quelqu’un se trouvant près de vous.
• Ne forcez jamais quand vous introduisez la batterie. Si
la batterie ne rentre pas aisément, c’est que vous ne
l’insérez pas correctement.
Recharge (Fig. 2)
1. Brancher le chargeur de batterie dans la prise d’alimentation secteur. Deux témoins de charge clignoteront en
vert de façon répétée.
2. Insérer la batterie dans le chargeur jusqu’à ce qu’elle s’arrête, ajustée sur le guide du chargeur. Le couvre-bornes
du chargeur peut être ouvert en insérant la batterie, et fermé en la retirant.
3. Lorsque la batterie est insérée la couleur de témoin de charge passe du vert au rouge et la charge commence. Le
témoin de charge demeure continuellement allumé pendant la charge. L’allumage d’un témoin de charge en
rouge indique un niveau de charge de 0% à 80%, tandis que l’allumage de deux témoins de charge en rouge indi-
que un niveau de charge de 80% à 100%.
4. Une fois la charge terminée, la couleur des deux témoins de charge passe du rouge au vert.
5. Si vous laissez la batterie dans le chargeur une fois le cycle de charge terminé, le chargeur passe en mode de
“charge de compensation (charge d’entretien)” pour environ 24 heures.
6. Après la charge, débranchez le chargeur de la prise d’alimentation secteur.

11
Système de refroidissement (Uniquement pour DC24SA)
• Ce chargeur est doté d’un ventilateur de refroidissement pour batterie chaude afin de permettre à la batterie de four-
nir son plein rendement. Un son de refroidissement d’air s’échappe pendant le refroidissement, ce qui signifie que le
chargeur fonctionne correctement.
• Un témoin jaune d’avertissement clignote dans les cas suivants.
- Problème de ventilateur de refroidissement.
- Refroidissement insuffisant de la batterie, causé par une accumulation de poussière, etc.
La batterie peut être chargée même si le témoin jaune d’avertissement est allumé. Mais dans ce cas, le temps de
charge sera plus long que d’ordinaire.
Vérifier le son du ventilateur de refroidissement, ainsi que les évents du chargeur et de la batterie, où s’accumule
parfois de la poussière.
• Le système de refroidissement fonctionne normalement si le témoin jaune d’avertissement ne clignote pas, et ce
même si aucun son ne provient du ventilateur de refroidissement.
• Toujours garder les évents du chargeur et de la batterie propres pour permettre le refroidissement.
• Si le témoin jaune d’avertissement clignote souvent, les produits devraient être envoyés pour réparation ou entre-
tien.
Charge de remise en condition (Uniquement pour DC24SA)
La charge de remise en condition peut faire augmenter la durée de vie de la batterie en effectuant automatiquement
une recherche du niveau de charge optimale des batteries dans toute situation.
Les batteries utilisées à plusieurs reprises dans les conditions suivantes s’usent rapidement, et le témoin jaune d’aver-
tissement peut se mettre alors à clignoter.
1. Recharge de la batterie alors qu’elle est très chaude.
2. Recharge de la batterie alors qu’elle est très froide.
3. Recharge d’une batterie déjà complètement chargée.
4. Décharge excessive de la batterie (continuer de décharger la batterie malgré l’absence d’alimentation).
5. Recharge malgré un bris du système de refroidissement.
Le temps de charge est alors plus long que d’ordinaire.
Charge de compensation (charge d’entretien)
Si vous laissez la batterie dans le chargeur pour éviter toute décharge spontanée après une recharge complète, le
chargeur passe en mode de “charge de compensation (charge d’entretien)” pour maintenir la batterie fraîche et
rechargée à plein.
Conseils pour obtenir la durée de service maximale de la batterie
1. Rechargez la batterie avant qu’elle ne soit complètement déchargée. Arrêtez toujours l’outil et rechargez la batte-
rie quand vous remarquez que la puissance de l’outil diminue.
2. Ne rechargez jamais une batterie complètement chargée. Une surcharge réduira la durée de service de la batte-
rie.
3. Rechargez la batterie à une température ambiante comprise entre 10°C et 40°C. Laissez refroidir une batterie
chaude en l’insérant dans le chargeur.
4. Rechargez la batterie à hydrure métallique de nickel lorsqu’elle reste inutilisée pour plus de six mois.

12
NOTE :
• Le chargeur de batterie est conçu pour les batteries Makita. Ne jamais l’utiliser à d’autres fins ou avec les batteries
d’autres fabricants.
• Lorsque vous chargez une batterie neuve ou qui est restée inutilisée pendant une longue période, il est possible
qu’elle ne puisse pas être complètement chargée. Il s’agit d’une situation normale, qui n’indique aucune anomalie.
Vous pourrez effectuer une charge optimale de la batterie après l’avoir complètement déchargée puis rechargée à
quelques reprises.
• Si vous chargez une batterie qui vient juste d’être utilisée avec un outil, ou bien une batterie qui a été laissée dans
un endroit exposé aux rayons directs du soleil pour une longue période, il se peut que le témoin de charge clignote
en rouge. Dans un tel cas, attendez un moment. La charge commencera une fois la batterie refroidie par le ventila-
teur de refroidissement installé dans le chargeur (Uniquement pour DC24SA). Lorsque la température de la batterie
est supérieure à environ 70°C, deux témoins de charge peuvent clignoter en rouge, tandis qu’à une température
d’environ 50°C à 70°C, un seul témoin clignote en rouge.
• Si le témoin de charge clignote alternativement en vert et en rouge, la charge n’est pas possible. Les bornes du
chargeur ou de la batterie sont alors bloquées par la poussière, ou bien la batterie est soit usée, soit endommagée.
• Les situations suivantes indiquent des dommages à la batterie et/ou au chargeur. Demandez alors à votre revendeur
Makita autorisé ou à un centre de service de les vérifier.
1) Le témoin de charge ne clignote pas (en vert) lorsque le chargeur de batterie est branché sur le secteur.
2) Le témoin de charge ne s’allume pas ou ne clignote pas (en rouge) lorsque la batterie est insérée dans l’orifice.
3) La charge n’est toujours pas terminée même plus de deux heures après l’allumage du témoin rouge au début de
la charge.
Les durées de recharge sont indiquées dans le tableau ci-dessous.
Sélection de la douille
Utilisez toujours une douille de la dimension qui convient
pour les boulons et les écrous. Une douille de mauvaise
dimension entraînera un couple de serrage imprécis ou
inadéquat et/ou endommagera le boulon ou l’écrou.
Installation et retrait de la douille (Fig. 3 et 4)
ATTENTION :
Vérifiez toujours que le contact est coupé et que la batte-
rie est retirée avant d’installer ou de retirer la douille.
1. Pour douille sans joint torique et tige
Pour installer la douille, enfoncez-la dans le piton de
l’outil jusqu’à ce qu’elle se verrouille en place. Tirez
simplement sur la douille pour la retirer.
2. Pour douille avec joint torique et tige
Retirez le joint torique de la rainure de la douille et
retirez la tige de la douille. Insérez la douille dans le
piton de l’outil de façon que l’orifice de la douille soit
aligné sur l’orifice du piton. Insérez la tige dans l’ori-
fice de la douille et dans celui du piton. Puis, rame-
nez le joint torique à sa position d’origine dans la
rainure de la douille pour verrouiller la tige. Pour reti-
rer la douille, procédez dans l’ordre inverse de l’ins-
tallation.
Interrupteur (Fig. 5)
ATTENTION :
Avant d’insérer la batterie dans l’outil, vérifiez toujours
que la gâchette fonctionne correctement et qu’elle revient
sur la position “OFF” quand vous la relâchez.
Pour mettre l’outil en marche, tirez simplement sur la
gâchette. La vitesse de l’outil augmente quand vous aug-
mentez la pression sur la gâchette. Pour arrêter l’outil,
relâchez la gâchette.
Interrupteur d’action inverse (Fig. 6)
ATTENTION :
• Vérifiez toujours le sens de rotation avant de mettre
l’outil en marche.
• Attendez que l’outil soit complètement arrêté avant
d’utiliser l’inverseur. Vous risquez d’endommager l’outil
si vous changez le sens de rotation avant que l’outil ne
soit complètement arrêté.
• Lorsque vous ne vous servez pas de l’outil, mettez tou-
jours l’inverseur sur la position neutre.
L’outil possède un inverseur qui permet d’intervertir le
sens de rotation. Appuyez sur le levier de l’inverseur et
déplacez-le à partir du côté A pour une rotation vers la
droite, ou à partir du côté B pour une rotation vers la gau-
che. Lorsque l’inverseur est à la position neutre, il n’est
pas possible d’actionner la gâchette.
Changement de vitesse (Fig. 7)
Pour changer de vitesse, commencez par éteindre l’outil,
puis déplacez le levier de changement de vitesse sur le
côté “A” (2) pour faire marcher l’outil à grande vitesse, ou
sur le côté “B” (1) pour le faire marcher à vitesse réduite.
Vérifiez que le levier de changement de vitesse est réglé
sur la bonne position avant de réutiliser la machine. Utili-
sez la vitesse qui convient pour le travail.
ATTENTION :
• Réglez toujours le levier de changement de vitesse à
fond sur la position voulue. Si vous actionnez l’outil
alors que le levier est placé à mi-chemin entre le côté
“A” (2) et le côté “B” (1), vous risquez d’endommager
l’outil.
• N’actionnez pas le levier de changement de vitesse
pendant que l’outil fonctionne. Cela pourrait endomma-
ger l’outil.
Type de batterie Capacité (mAh) Nombre d’accus Durée de recharge
(DC24SA) Durée de recharge
(DC24WA)
BH2420(Ni-MH) 2 000 20 Environ 30 mn Environ 55 mn
BH2433(Ni-MH) 3 300 20 Environ 60 mn Environ 90 mn

13
Fonctionnement
Le couple de serrage peut varier en fonction du type et de la dimension du boulon. Les rapports entre le couple de ser-
rage et le temps de serrage sont indiqués sur les figures.
– Boulon standard –
– Boulon à haute résistance –
Couple de serrage correct pour M16
Couple de serrage correct pour M12
Couple de serrage correct pour M10
Secondes
Couple de serrage
Temps de serrage
M16 x 50 à grande vitesse
M16 x 50 à vitesse lente
M12 x 50 à grande vitesse
M12 x 50 à vitesse lente
M10 x 50 à vitesse lente
M10 x 50 à grande vitesse
Couple de serrage correct pour M16
Couple de serrage correct pour M12
Couple de serrage correct pour M10
Secondes
M16 x 50 à grande vitesse
M12 x 50 à
grande vitesse
M16 x 50 à vitesse lente
M12 x 50 à vitesse lente
M10 x 50 à vitesse lente
M10 x 50 à grande vitesse vitesse
Temps de serrage
Couple de serrage

14
ATTENTION :
• Insérez toujours la batterie bien à fond, jusqu’à ce
qu’elle se mette en place en émettant un déclic. Si
vous pouvez voir la partie rouge du côté supérieur du
bouton, elle n’est pas complètement verrouillée. Insé-
rez-la complètement, jusqu’à ce que la partie rouge ne
soit plus visible. Sinon, elle pourrait tomber accidentel-
lement de l’outil, risquant de vous blesser ou de blesser
quelqu’un se trouvant près de vous.
• Lorsque vous faites fonctionner l’outil au-dessus de la
tête, assurez-vous toujours que la batterie est bien ver-
rouillée, afin qu’elle ne tombe pas de l’outil. Sinon, elle
pourrait tomber accidentellement de l’outil, risquant de
vous blesser ou de blesser quelqu’un se trouvant près
de vous.
Tenez l’outil fermement et placez la douille sur le boulon
ou sur l’écrou. Mettez l’outil en marche et serrez pendant
le temps de serrage voulu.
REMARQUE :
• Tenez l’outil dirigé droit sur le boulon ou l’écrou sans
appuyer trop fort sur l’outil.
• Un couple de serrage excessif risque d’endommager le
boulon ou l’écrou. Avant de commencer le travail, effec-
tuez toujours un essai pour vérifier que la vitesse et le
temps de serrage conviennent pour le boulon ou
l’écrou en question.
Le couple de serrage dépend d’un certain nombre de
facteurs, comme suit. Une fois le serrage terminé, véri-
fiez toujours le couple avec une clé dynamométrique.
1. Lorsque la batterie est presque complètement
déchargée, la tension tombera et le couple de ser-
rage sera réduit.
2. Douille
• L’utilisation d’une douille de mauvaise dimension
entraînera une réduction du couple de serrage.
• Une douille usée (usure sur l’extrémité hexagonale
ou l’extrémité carrée) entraînera une réduction du
couple de serrage.
3. Boulon
• Même si le coefficient du couple et la catégorie du
boulon sont les mêmes, le couple de serrage
variera en fonction du boulon.
• Même si les diamètres de boulon sont les mêmes,
le couple de serrage variera en fonction du coeffi-
cient de couple, de la catégorie du boulon et de la
longueur du boulon.
4. L’utilisation d’un joint universel ou d’une barre de ral-
longe réduit quelque peu la force de serrage de la
boulonneuse. Compenser en serrant plus long-
temps.
5. Le type des matériaux à serrer, la manière dont vous
tenez l’outil et la vitesse de l’outil auront un effet sur
le couple.
ATTENTION :
Si l’outil fonctionne de façon continue jusqu’à ce que la
batterie soit complètement déchargée, laissez l’outil
reposer pendant 15 minutes avant de recommencer avec
une batterie fraîchement rechargée.
ENTRETIEN
ATTENTION :
Assurez-vous toujours que l’outil est hors tension et que
la batterie a été enlevée avant d’effectuer toute interven-
tion sur l’outil.
Remplacement des charbons (Fig. 8 et 9)
Dès que l’un des charbons atteint son repère d’usure,
remplacez la paire (par des charbons de même type).
Pour maintenir la sécurité et la fiabilité de l’outil, les répa-
rations, l’entretien ou les réglages doivent être effectués
par le Centre d’Entretien Makita.

15
DEUTSCH
Übersicht
1 Blockakku
2 Entriegelungsknopf
3 Kontaktabdeckung
4 Ladekontrollleuchten
5 Ladegerät
6 Steckschlüsseleinsatz
7 Antriebsvierkant
8 O-Ring
9Stift
10 Ein-Aus-Schalter
11 Drehrichtungsumschalthebel
12 Seite A
13 Seite B
14 Rechtsdrehung
15 Linksdrehung
16 Drehzahlumschalter
17 Verschleißgrenze
18 Bürstenhalterkappe
19 Schraubendreher
TECHNISCHE DATEN
Modell BTW200
Arbeitsleistung
Standardschraube .................................... M10 — M16
HV-Schraube ............................................ M10 — M12
Vierkantantrieb .................................................. 12,7mm
Leerlaufdrehzahl (min–1) ....................... Hoch: 0 – 2 000
Niedrig: 0 – 1 600
Schlagzahl pro Minute ........................... Hoch: 0 – 3 000
Niedrig: 0 – 2 500
Max. Anzugsmoment .............................. Hoch: 200 N•m
Niedrig: 150 N•m
Gesamtlänge ......................................................226 mm
Nettogewicht .......................................................... 2,8 kg
Nennspannung .................................................. DC 24 V
• Im Zuge der Entwicklung und des technischen Fort-
schritts behalten wir uns das Recht vor, Änderungen an
den technischen Daten ohne Vorankündigung vorzu-
nehmen.
• Hinweis: Die technischen Daten können von Land zu
Land unterschiedlich sein.
Sicherheitshinweise
Bitte lesen Sie zu Ihrer eigenen Sicherheit die beiliegen-
den Sicherheitshinweise durch.
WICHTIGE SICHERHEITSHINWEISE FÜR
LADEGERÄT UND AKKU
1. DIESE ANWEISUNGEN GUT AUFBEWAHREN —
Diese Betriebsanleitung enthält wichtige Sicher-
heits- und Gebrauchsanweisungen für das Lade-
gerät.
2. Lesen Sie vor der Benutzung des Ladegerätes
alle Anweisungen und Warnhinweise, die auf (1)
Ladegerät, (2) Akku und (3) Akkugerät ange-
bracht sind.
3. VORSICHT — Um die Verletzungsgefahr zu redu-
zieren, dürfen nur MAKITA-Akkus verwendet
werden. Andere Akkutypen können platzen und
Verletzungen oder Sachschäden verursachen.
4. Setzen Sie das Ladegerät weder Regen noch
Schnee aus.
5. Die Verwendung von Zubehör, das nicht vom
Ladegeräte-Hersteller empfohlen oder verkauft
wird, kann einen Brand, elektrische Schläge
oder Verletzungen verursachen.
6. Um Beschädigung des Netzsteckers und Netzka-
bels zu vermeiden, ziehen Sie beim Trennen des
Ladegerätes vom Stromnetz nicht am Kabel,
sondern nur am Stecker.
7. Verlegen Sie das Netzkabel so, daß niemand dar-
auf tritt oder darüber stolpert, und daß es keinen
sonstigen schädlichen Einflüssen oder Bela-
stungen ausgesetzt wird.
8. Betreiben Sie das Ladegerät nicht mit einem
beschädigten Netzkabel oder Netzstecker —
beschädigte Teile sind unverzüglich auszuwech-
seln.
9. Betreiben Sie das Ladegerät nicht, wenn es star-
ken Erschütterungen ausgesetzt, fallengelassen
oder sonstwie beschädigt wurde. Bringen Sie es
zu einem qualifizierten Kundendiensttechniker.
10. Versuchen Sie nicht, das Ladegerät oder den
Akku zu zerlegen. Bringen Sie das Teil zu einem
qualifizierten Kundendiensttechniker, wenn War-
tungs- oder Reparaturarbeiten erforderlich sind.
Falscher Zusammenbau kann die Ursache für
elektrische Schläge oder einen Brand sein.
11. Um die Gefahr von elektrischen Schlägen auszu-
schließen, trennen Sie das Ladegerät vom
Stromnetz, bevor Sie mit Wartungs- oder Reini-
gungsarbeiten beginnen. Das bloße Ausschalten
des Gerätes bewirkt keine Verringerung dieser
Gefahr.
12. Das Ladegerät sollte nicht von kleinen Kindern
oder gebrechlichen Personen ohne Beaufsichti-
gung benutzt werden.
13. Kleine Kinder sollten beaufsichtigt werden, um
sicherzugehen, daß sie nicht mit dem Ladegerät
spielen.
14. Falls die Betriebszeit beträchtlich kürzer gewor-
den ist, stellen Sie den Betrieb sofort ein. Ande-
renfalls besteht die Gefahr von Überhitzung,
möglichen Verbrennungen und sogar einer
Explosion.
15. Falls Elektrolyt in Ihre Augen gelangt, waschen
Sie sie mit sauberem Wasser aus, und begeben
Sie sich unverzüglich in ärztliche Behandlung.
Anderenfalls können Sie Ihre Sehkraft verlieren.

16
ZUSÄTZLICHE SICHERHEITSREGELN FÜR
LADEGERÄT UND AKKU
1. Laden Sie den Akku nicht bei Temperaturen
UNTER 10°C oder ÜBER 40°C.
2. Das Ladegerät darf nicht an einen Aufwärts-
transformator, Generator oder eine Gleichstrom-
Steckdose angeschlossen werden.
3. Achten Sie darauf, daß die Lüftungsschlitze des
Ladegerätes nicht abgedeckt oder blockiert wer-
den.
4. Der Akku darf nicht kurzgeschlossen werden:
(1) Die Kontakte dürfen nicht mit leitfähigem
Material berührt werden.
(2) Lagern Sie den Akku nicht in einem Behälter
zusammen mit anderen Metallgegenständen,
wie z.B. Nägel, Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch
Regen aus.
Ein Kurzschluß des Akkus verursacht star-
ken Stromfluß, der Überhitzung, Verbrennun-
gen und einen Defekt zur Folge haben kann.
5. Lagern Sie Maschine und Akku nicht an Orten,
an denen die Temperatur 50 °C erreichen oder
überschreiten kann.
6. Versuchen Sie niemals, den Akku zu verbrennen,
selbst wenn er stark beschädigt oder vollkom-
men verbraucht ist. Der Akku kann im Feuer
explodieren.
7. Achten Sie darauf, daß der Akku nicht fallenge-
lassen, Erschütterungen oder Stößen ausgesetzt
wird.
8. Laden Sie den Akku niemals in einem Karton
oder einem geschlossenen Behälter. Der Akku
darf nur an einem gut belüfteten Ort geladen
werden.
UMWELTSCHUTZ
Das Gerät ist mit einem Nickel-Cadmium-Akku ausgerü-
stet. Um eine umweltgerechte Entsorgung zu gewährlei-
sten, bitten wir Sie, folgende Punkte zu beachten:
• Gemäß Europäischer Batterierichtlinie 91/157/EWG
und nationaler Gesetzgebung (Batterieverordnung)
muß der verbrauchte Akku bei einer öffentlichen Sam-
melstelle, bei Ihrem Makita Kundendienst oder Ihrem
Fachhändler zum Recycling abgegeben werden.
• Werfen Sie den verbrauchten Akku nicht in den Haus-
müll, ins Feuer oder ins Wasser.
(Nur für die Schweiz)
• Ihr Beitrag zum Umweltschutz: Bringen Sie bitte die
gebrauchte Batterie an eine offizielle Sammelstelle
zurück.
ZUSÄTZLICHE SICHERHEITSREGELN FÜR
DIE MASCHINE
1. Beachten Sie, daß diese Maschine stets
betriebsbereit ist, da sie nicht erst an eine Netz-
steckdose angeschlossen werden muß.
2. Halten Sie die Maschine nur an den isolierten
Griffflächen, wenn Sie Arbeiten ausführen, bei
denen verborgene Kabel angebohrt werden kön-
nen. Bei Kontakt mit einem stromführenden
Kabel werden die freiliegenden Metallteile der
Maschine ebenfalls stromführend, so dass der
Benutzer einen elektrischen Schlag erleiden
kann.
3. Tragen Sie Gehörschützer.
4. Überprüfen Sie den Steckschlüsseleinsatz vor
der Montage sorgfältig auf Risse oder Beschädi-
gung.
5. Halten Sie die Maschine mit festem Griff.
6. Achten Sie stets auf sicheren Stand.
7. Vergewissern Sie sich bei Einsatz der Maschine
an hochgelegenen Arbeitsplätzen, daß sich
keine Personen darunter aufhalten.
8. Das korrekte Anzugsmoment kann je nach Art
oder Größe der Schraube unterschiedlich sein.
Überprüfen Sie das Anzugsmoment mit einem
Drehmomentschlüssel.
BEWAHREN SIE DIESE ANLEITUNG GUT AUF.
BEDIENUNGSANLEITUNG
Anbringen und Abnehmen des Akkus (Abb. 1)
• Schalten Sie die Maschine stets aus, bevor Sie den
Akku anbringen oder abnehmen.
• Zum Abnehmen des Akkus ziehen Sie ihn aus dem
Werkzeug heraus, während Sie den Entriegelungs-
knopf am Akku verschieben.
• Zum Einsetzen des Akkus richten Sie die Führungsfe-
der des Akkus auf die Nut im Werkzeuggehäuse aus
und schieben den Akku hinein. Schieben Sie den Akku
stets vollständig ein, bis er mit einem hörbaren Klicken
einrastet. Wenn der rote Teil an der Oberseite des
Knopfes sichtbar ist, ist der Akku nicht richtig eingera-
stet. Schieben Sie den Akku vollständig ein, bis der
rote Teil verschwindet. Anderenfalls kann er aus dem
Werkzeug herausfallen und Sie oder umstehende Per-
sonen verletzen.
• Wenden Sie beim Einsetzen des Akkus keine Gewalt
an. Falls der Akku nicht reibungslos hineingleitet, ist er
nicht richtig ausgerichtet.

17
Laden (Abb. 2)
1. Schließen Sie das Ladegerät an eine Stromquelle an. Zwei Ladekontrolllampen blinken wiederholt in Grün.
2. Richten Sie den Akku auf die Führung des Ladegerätes aus, und führen Sie ihn bis zum Anschlag ein. Die Kon-
taktabdeckung des Ladegerätes wird durch Einschieben des Akkus geöffnet und durch Herausziehen des Akkus
geschlossen.
3. Sobald der Akku eingesetzt wird, wechselt die Farbe der Ladekontrolllampe von Grün nach Rot, und der Ladevor-
gang beginnt. Die Ladekontrolllampe leuchtet während des Ladevorgangs ständig. Eine rote Ladekontrolllampe
zeigt den Ladezustand von 0 – 80%, und zwei rote Lampen zeigen den Zustand von 80 – 100% an.
4. Nach Abschluss des Ladevorgangs wechselt die Farbe der beiden Ladekontrolllampen von Rot nach Grün.
5. Wird der Akku nach Abschluss des Ladevorgangs im Ladegerät gelassen, schaltet das Ladegerät auf den Erhal-
tungslademodus um, der etwa 24 Stunden andauert.
6. Trennen Sie das Ladegerät nach dem Ladevorgang von der Stromquelle.
Kühlsystem (Nur für DC24SA)
• Dieses Ladegerät ist mit einem Kühlgebläse für erhitzte Akkus ausgestattet, um die Leistung des Akkus zu verbes-
sern. Das vom Kühlgebläse erzeugte Laufgeräusch ist normal und stellt kein Anzeichen für eine Störung des Lade-
gerätes dar.
• Eine gelbe Lampe blinkt in den folgenden Fällen als Warnsignal.
- Störung des Kühlgebläses
- Unvollständige Kühlung des Akkus, z.B. bei Verstopfung mit Staub
Der Akku kann trotz der gelben Warnlampe weiter aufgeladen werden. Aber in diesem Fall ist die Ladezeit länger als
gewöhnlich. Überprüfen Sie das Laufgeräusch des Kühlgebläses und die Ventilationsöffnungen an Ladegerät und
Akku, die sich manchmal mit Staub zusetzen können.
• Wenn die gelbe Warnlampe nicht blinkt, ist das Kühlsystem in Ordnung, selbst wenn kein Laufgeräusch des Kühlge-
bläses vernehmbar ist.
• Halten Sie die Ventilationsöffnungen an Ladegerät und Akku stets sauber, um einwandfreie Kühlung zu gewährlei-
sten.
• Falls die gelbe Warnlampe häufig blinkt, sollten Sie die Produkte zwecks Reparatur oder Wartung einsenden.
Anpassungsladung (Nur für DC24SA)
Eine Anpassungsladung kann die Lebensdauer eines Akkus dadurch verlängern, dass in jeder Situation automatisch
die optimalen Ladebedingungen für den Akku gesucht werden.
Wird ein Akku wiederholt den folgenden Bedingungen ausgesetzt, wird er bald erschöpft sein, und die gelbe Warn-
lampe kann blinken.
1. Nachladen eines Akkus bei hoher Temperatur
2. Nachladen eines Akkus bei niedriger Temperatur
3. Nachladen eines voll aufgeladenen Akkus
4. Übermäßiges Entladen eines Akkus (fortgesetztes Entladen eines bereits erschöpften Akkus.)
5. Nachladen mit beschädigtem Kühlsystem
Die Ladezeit eines solchen Akkus ist länger als gewöhnlich.
Erhaltungsladung
Wird der Akku im Ladegerät gelassen, um Selbstentladung nach einer vollen Ladung zu vermeiden, schaltet das
Ladegerät auf den Erhaltungslademodus um, so daß der Akku frisch und voll geladen bleibt.
Tips zur Erhaltung der maximalen Akkulebensdauer
1. Laden Sie den Akku, bevor er vollkommen entladen ist. Schalten Sie stets die Maschine aus und laden Sie den
Akku, wenn Sie ein Nachlassen der Maschineleistung bemerken.
2. Unterlassen Sie erneutes Laden eines voll geladenen Akkus. Überladen verkürzt die Lebensdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur (10°C bis 40°C). Lassen Sie einen heißen Akku abkühlen, indem Sie
ihn in das Ladegerät einsetzen.
4. Der Nickel-Metallhydrid-Akku muss geladen werden, wenn er länger als sechs Monate nicht benutzt worden ist.

18
HIINWEIS:
• Das Ladegerät ist ausschließlich zum Laden von Makita-Akkus vorgesehen. Verwenden Sie es auf keinen Fall für
einen anderen Zweck oder zum Laden von Akkus anderer Fabrikate.
• Wenn Sie einen neuen oder längere Zeit unbenutzten Akku laden, wird möglicherweise keine volle Ladung erzielt.
Dies ist normal und stellt kein Anzeichen für eine Störung dar. Der Akku lässt sich vollkommen aufladen, nachdem er
ein paarmal vollständig entladen und wieder aufgeladen worden ist.
• Wenn Sie einen Akku laden, der von einem kurz zuvor benutzten Werkzeug abgenommen wurde, oder der längere
Zeit direkter Sonnenbestrahlung ausgesetzt war, kann die Ladekontrolllampe in Rot blinken. Warten Sie in diesem
Fall eine Weile. Der Ladevorgang beginnt, sobald der Akku von dem im Ladegerät eingebauten Kühlgebläse abge-
kühlt worden ist (Nur für DC24SA). Wenn die Temperatur des Akkus mehr als 70°C beträgt, blinken zwei Ladekon-
trolllampen in Rot, während bei einer Temperatur von ca. 50°C – 70°C eine Ladekontrolllampe in Rot blinken kann.
• Falls die Ladekontrolllampe abwechselnd in Grün und Rot blinkt, liegt eine Störung vor, und der Akku kann nicht
geladen werden. Möglicherweise sind die Kontakte des Ladegerätes oder des Akkus verschmutzt, oder der Akku ist
verbraucht oder beschädigt.
• Jeder der folgenden Zustände zeigt eine Beschädigung von Ladegerät und/oder Akku an. Lassen Sie eine Überprü-
fung von einem Makita-Vertragshändler oder einem Makita-Kundendienstzentrum durchführen.
1) Die Ladekontrolllampe blinkt nicht (grün), wenn das Ladegerät an eine Netzsteckdose angeschlossen wird.
2) Die Ladekontrolllampe leuchtet nicht auf oder blinkt (rot), wenn der Akku in die Öffnung des Ladegerätes eingesetzt
wird.
3) Der Ladevorgang ist mehr als zwei Stunden nach dem Aufleuchten der roten Lampe am Beginn des Ladevorgangs
noch nicht beendet.
Die Ladezeiten sind in der nachfolgenden Tabelle aufgeführt.
Wahl des korrekten Steckschlüsseleinsatzes
Verwenden Sie stets einen passenden Steckschlüssel-
einsatz für die jeweiligen Schrauben und Muttern. Ein
Steckschlüsseleinsatz der falschen Größe bewirkt ein fal-
sches und ungleichmäßiges Anzugsmoment und/oder
Beschädigung der Schraube oder Mutter. Näheres zur
Steckschlüsselgröße entnehmen Sie bitte dem Zubehör-
abschnitt.
Montage und Demontage des
Steckschlüsseleinsatzes (Abb. 3 u. 4)
VORSICHT:
Vergewissern Sie sich vor dem Montieren oder Demon-
tieren des Steckschlüsseleinsatzes stets, daß die
Maschine ausgeschaltet und der Akku herausgenommen
ist.
1. Für Einsatzwerkzeug ohne O-Ring und Stift
Zum Anbringen das Einsatzwerkzeug auf den
Antriebsvierkant des Werkzeugs schieben, bis es
einrastet.
Zum Abnehmen das Einsatzwerkzeug einfach
abziehen.
2. Für Einsatzwerkzeug mit O-Ring und Stift
Den O-Ring aus der Nut im Steckschlüsseleinsatz
entfernen, und den Stift aus dem Steckschlüsselein-
satz herausziehen. Den Steckschlüsseleinsatz so in
den Flansch der Maschine einsetzen, daß die Boh-
rung im Steckschlüsseleinsatz auf die Bohrung im
Flansch ausgerichtet ist. Den Stift durch die Boh-
rung in Steckschlüsseleinsatz und Flansch einfüh-
ren. Dann den O-Ring wieder in die Nut des
Steckschlüsseleinsatzes einsetzen, um den Stift zu
arretieren. Zum Demontieren des Steckschlüssel-
einsatzes ist das Montageverfahren umgekehrt
anzuwenden.
Schalterbedienung (Abb. 5)
VORSICHT:
Vergewissern Sie sich vor dem Einsetzen des Akkus in
die Maschine stets, daß der Ein-Aus-Schalter ordnungs-
gemäß funktioniert und beim Loslassen in die AUS-Stel-
lung zurückkehrt.
Zum Einschalten der Maschine drücken Sie einfach den
Ein-Aus-Schalter. Die Drehzahl erhöht sich durch ver-
stärkte Druckausübung auf den Ein-Aus-Schalter. Zum
Ausschalten den Ein-Aus-Schalter loslassen.
Akkutyp Leistung(mAh) Anzahl der Zellen Ladezeit Ladezeit
BH2420(Ni-MH) 2 000 20 ca. 30 Min. ca. 55 Min.
BH2433(Ni-MH) 3 300 20 ca. 60 Min. ca. 90 Min.

19
Drehrichtungsumschalter (Abb. 6)
VORSICHT:
• Prüfen Sie stets die Drehrichtung, bevor Sie mit der
Arbeit beginnen.
• Wechseln Sie niemals die Drehrichtung, bevor der
Motor zum Stillstand gekommen ist. Andernfalls kann
die Maschine beschädigt werden.
• Stellen Sie den Drehrichtungsumschalter bei Nichtge-
brauch der Maschine stets auf die Neutralstellung.
Mit dem Drehrichtungsumschalter kann die Drehrichtung
verändert werden. Für Rechtslauf drücken Sie auf die
Seite A des Drehrichtungsumschalters, dür Linkslauf auf
die Seite B. In Neutralstellung des Drehrichtungsum-
schalters kann der Elektronikschalter verriegelt werden.
Drehzahlumschalter (Abb. 7)
Um die Getriebeuntersetzung zu ändern, schalten Sie die Maschine zunächst aus. Für hohe Drehzahlen und geringes
Drehmoment schalten Sie den Drehzahlumschalter in Stellung “A” (2) ; für niedrige Drehzahlen und hohes Drehmo-
ment wählen Sie die Stellung “B” (1). Vergewissern Sie sich vor Arbeitsbeginn stets, daß sich der Drehzahlumschalter
in der korrekten Stellung befindet. Verwenden Sie stets die geeignete Drehzahl für den jeweiligen Arbeitsvorgang.
VORSICHT:
• Achten Sie stets darauf, den Drehzahlumschalter bis zur Endposition zu schalten. Befindet sich der Schalter beim
Betrieb in einer Zwischenstellung zwischen “A” (2) und “B” (1), so kann die Maschine beschädigt werden.
• Betätigen Sie den Drehzahlumschalter nicht während des Betriebs. Anderenfalls kann die Maschine beschädigt wer-
den.
Betrieb
Das korrekte Anzugsmoment kann je nach Art oder Größe der Schraube unterschiedlich sein. Der Zusammenhang
zwischen Anzugsmoment und Anzugszeit ist aus den Abbildungen ersichtlich.
– Handelsübliche Schrauben –
Drehmoment (M16)
Drehmoment (M12)
Drehmoment (M10)
Sekunden
Drehmoment
Einschraubzeit
M16 x 50 bei hoher Drehzahl
M16 x 50 bei niedriger Drehzahl
M12 x 50 bei hoher Drehzahl
M12 x 50 bei niedriger Drehzahl
M10 x 50 bei niedriger Drehzahl
M10 x 50 bei hoher Drehzahl

20
– Hochfeste Schrauben –
VORSICHT:
• Schieben Sie den Akku stets vollständig ein, bis er ein-
rastet. Wenn der rote Teil an der Oberseite des Knop-
fes sichtbar ist, ist der Akku nicht richtig eingerastet.
Schieben Sie den Akku vollständig ein, bis der rote Teil
verschwindet. Anderenfalls kann er aus dem Werkzeug
herausfallen und Sie oder umstehende Personen ver-
letzen.
• Vergewissern Sie sich bei der Ausführung von Über-
kopfarbeiten stets, dass der Akku einwandfrei eingera-
stet ist, damit er nicht aus dem Werkzeug herausfällt.
Anderenfalls kann er aus dem Werkzeug herausfallen
und Sie oder umstehende Personen verletzen.
Halten Sie die Maschine mit festem Griff, und setzen Sie
den Steckschlüsseleinsatz auf die Schraube oder Mutter.
Schalten Sie die Maschine ein, und ziehen Sie das Befe-
stigungselement für die korrekte Anzugszeit an.
HINWEIS:
• Halten Sie die Maschine gerade gegen die Schraube
oder Mutter, ohne übermäßigen Druck auszuüben.
• Ein zu hohes Anzugsmoment kann zu einer Beschädi-
gung der Schraube oder Mutter führen. Führen Sie vor
Arbeitsbeginn stets eine Probeverschraubung durch,
um die geeignete Anzugsdrehzahl und Anzugszeit für
die jeweilige Schraube oder Mutter zu ermitteln.
Das Anzugsmoment unterliegt einer Reihe von Einflüs-
sen, einschließlich der folgenden. Überprüfen Sie das
Anzugsmoment nach dem Anziehen stets mit einem
Drehmomentschlüssel.
1. Wenn der Akku nahezu erschöpft ist, fällt die Span-
nung ab, und das Anzugsmoment verringert sich.
2. Steckschlüsseleinsatz
• Die Verwendung eines Steckschlüsseleinsatzes
der falschen Größe bewirkt eine Verringerung des
Anzugsmoments.
• Ein abgenutzter Steckschlüsseleinsatz (Verschleiß
am Sechskant- oder Vierkantende) verursacht
eine Verringerung des Anzugsmoments.
3. Schraube
• Selbst wenn der Drehmoment-Koeffizient und der
Typ der Schraube gleich sind, ändert sich das
Anzugsmoment je nach dem Durchmesser der
Schraube.
• Selbst wenn Schrauben den gleichen Durchmes-
ser haben, ist das korrekte Anzugsmoment je nach
Drehmoment-Koeffizient, Typ und Länge der
Schraube unterschiedlich.
4. Durch den Gebrauch des Gelenkaufsatzes oder des
Verlängerungsstücks verringert sich die Anzugslei-
stung des Schlagschraubers etwas. Kompensieren
Sie diesen Effekt durch eine etwas längere Anzugs-
zeit.
5. Die Art des zu befestigenden Materials, die Art und
Weise, wie die Maschine gehalten wird, und die
Maschinendrehzahl beeinflussen das Drehmoment.
Drehmoment (M16)
Drehmoment (M12)
Drehmoment (M10)
Sekunden
M16 x 50 bei hoher Drehzahl
M12 x 50 bei
hoher Drehzahl
M16 x 50 bei niedriger Drehzahl
M12 x 50 bei niedriger Drehzahl
M10 x 50 bei niedriger Drehzahl
M10 x 50 bei hoher Drehzahl
Einschraubzeit
Drehmoment
Other manuals for BTW200
5
Table of contents
Languages:
Other Makita Power Tools manuals

Makita
Makita 4341T User manual

Makita
Makita WR100D User manual

Makita
Makita SG1250 User manual

Makita
Makita TW004G User manual

Makita
Makita XWT08XV User manual

Makita
Makita 3606 User manual

Makita
Makita DHR241ZJ User manual

Makita
Makita XRH03 User manual

Makita
Makita VR250DWDE User manual

Makita
Makita JS3200 User manual

Makita
Makita TM3000CX1 User manual

Makita
Makita DTS131 User manual

Makita
Makita BJS130 User manual

Makita
Makita XWT01Z User manual

Makita
Makita SK102 User manual

Makita
Makita JN3201 User manual

Makita
Makita HR2650 User manual

Makita
Makita Makstar BSS610 User manual

Makita
Makita DTW190 User manual

Makita
Makita DTM41 User manual
