Makita 4326 User manual

1
INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO
IMPORTANT: Read Before Using.
IMPORTANT: Lire avant usage.
IMPORTANTE: Leer antes de usar.
Jig Saw
Scie Sauteuse
Sierra Caladora
4326
4327
4328
4329
008081

2
ENGLISH (Original instructions)
SPECIFICATIONS
Model 4326 4327 4328 4329
Length of stroke 18 mm (11/16") 18 mm (11/16") 18 mm (11/16") 18 mm (11/16")
Wood 65 mm (2-9/16") 65 mm (2-9/16") 65 mm (2-9/16") 65 mm (2-9/16")
Max. cutting
capacities Mild steel 6 mm (1/4") 6 mm (1/4") 6 mm (1/4") 6 mm (1/4")
Strokes per minute 3,100/min 500 - 3,100/min 500 - 3,100/min 500 - 3,100/min
217 mm (8-1/2") 217 mm (8-1/2")
(Steel base type) (Steel base type)
223 mm (8-3/4") 223 mm (8-3/4")
Overall length
(Aluminum base type) (Aluminum base type)
217 mm (8-1/2") 223 mm (8-3/4")
1.8 kg (4.0 lbs) 1.8 kg (4.0 lbs)
(Steel base type) (Steel base type)
1.9 kg (4.2 lbs) 1.9 kg (4.2 lbs)
Net weight
(Aluminum base type) (Aluminum base type)
1.8 kg (4.0 lbs) 1.9 kg (4.2 lbs)
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
GEA008-1
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and
instructions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical Safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of
electric shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
9. If operating a power tool in a damp location is
unavoidable, use a ground fault circuit
interrupter (GFCI) protected supply. Use of an
GFCI reduces the risk of electric shock.
Personal Safety
10. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the influence of drugs, alcohol or
medication. A moment of inattention while
operating power tools may result in serious
personal injury.
11. Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.

3
12. Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. . Carrying power tools
with your finger on the switch or energising power
tools that have the switch on invites accidents.
13. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
14. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
15. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes,
jewellery or long hair can be caught in moving
parts.
16. If devices are provided for the connection of
dust extraction and collection facilities,
ensure these are connected and properly used.
Use of dust collection can reduce dust-related
hazards.
Power tool use and care
17. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
18. Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot
be controlled with the switch is dangerous and
must be repaired.
19. Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
20. Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
21. Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
22. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
23. Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed. Use of the power
tool for operations different from those intended
could result in a hazardous situation.
Service
24. Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
25. Follow instruction for lubricating and
changing accessories.
26. Keep handles dry, clean and free from oil and
grease.
USE PROPER EXTENSION CORD. Make sure your
extension cord is in good condition. When using an
extension cord, be sure to use one heavy enough to
carry the current your product will draw. An undersized
cord will cause a drop in line voltage resulting in loss of
power and overheating. Table 1 shows the correct size to
use depending on cord length and nameplate ampere
rating. If in doubt, use the next heavier gage. The smaller
the gage number, the heavier the cord.
Table 1: Minimum gage for cord
Ampere Rating Volts Total length of cord in feet
120 V 25 ft. 50 ft. 100 ft. 150 ft.
More Than Not More Than AWG
0 6 18 16 16 14
18 16 14 12610
10 12 16 16 14 12
12 16 14 12 Not Recommended
000173

4
GEB016-3
JIG SAW SAFETY WARNINGS
1. Hold power tool by insulated gripping
surfaces, when performing an operation
where the cutting accessory may contact
hidden wiring or its own cord. Cutting
accessory contacting a "live" wire may make
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
2. Use clamps or another practical way to secure
and support the workpiece to a stable platform.
Holding the work by hand or against your body
leaves it unstable and may lead to loss of control.
3. Always use safety glasses or goggles.
Ordinary eye or sun glasses are NOT safety
glasses.
4. Avoid cutting nails. Inspect workpiece for any
nails and remove them before operation.
5. Do not cut oversize workpiece.
6. Check for the proper clearance beyond the
workpiece before cutting so that the blade will
not strike the floor, workbench, etc.
7. Hold the tool firmly.
8. Make sure the blade is not contacting the
workpiece before the switch is turned on.
9. Keep hands away from moving parts.
10. Do not leave the tool running. Operate the tool
only when hand-held.
11. Always switch off and wait for the blade to
come to a complete stop before removing the
blade from the workpiece.
12. Do not touch the blade or the workpiece
immediately after operation; they may be
extremely hot and could burn your skin.
13. Do not operate the tool at no-load
unnecessarily.
14. Some material contains chemicals which may
be toxic. Take caution to prevent dust
inhalation and skin contact. Follow material
supplier safety data.
15. Always use the correct dust mask/respirator
for the material and application you are
working with.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.
USD201-2
Symbols
The followings show the symbols used for tool.
･volts
･amperes
･hertz
･alternating current
･no load speed
･Class II Construction
･revolutions or reciprocation per minute

5
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.
Selecting the cutting action (For models
4328/4329)
1
008153
This tool can be operated with an orbital or a straight line
(up and down) cutting action. The orbital cutting action
thrusts the blade forward on the cutting stroke and
greatly increases cutting speed.
To change the cutting action, just turn the cutting action
changing lever to the desired cutting action position.
Refer to the table to select the appropriate cutting action.
Position Cutting action Applications
For cutting mild steel,
stainless steel and plastics.
For clean cuts in wood
and plywood.
Small orbit
cutting action
For cutting mild steel,
aluminum and hard wood.
For cutting wood and
plywood.
For fast cutting in aluminum
and mild steel.
Large orbit
cutting action
For fast cutting in wood
and plywood.
0Straight line
cutting action
Medium orbit
cutting action
006582
Switch action
12
008082
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and returns
to the "OFF" position when released.
• Switch can be locked in "ON" position for ease of
operator comfort during extended use. Apply
caution when locking tool in "ON" position and
maintain firm grasp on tool.
To start the tool, simply pull the switch trigger. Release
the switch trigger to stop.
For continuous operation, pull the switch trigger and then
push in the lock button.
To stop the tool from the locked position, pull the switch
trigger fully, then release it.
Speed adjusting dial (For models
4327/4328/4329)
1
008167
The tool speed can be infinitely adjusted between 500
and 3,100 strokes per minute by turning the adjusting dial.
Higher speed is obtained when the dial is turned in the
direction of number 6; lower speed is obtained when it is
turned in the direction of number 1.
Refer to the table to select the proper speed for the
workpiece to be cut. However, the appropriate speed
may differ with the type or thickness of the workpiece. In
general, higher speeds will allow you to cut workpieces
faster but the service life of the blade will be reduced.
Workpiece to be cut Number on adjusting dial
Wood 5 - 6
Mild steel 3 - 6
Stainless steel 3 - 4
Aluminum 3 - 6
Plastics 1 - 4
006583
CAUTION:
• If the tool is operated continuously at low speeds
for a long time, the motor will get overloaded and
heated up.
• The speed adjusting dial can be turned only as far
as 6 and back to 1. Do not force it past 6 or 1, or the
speed adjusting function may no longer work.
1. Speed adjusting
dial
1. Switch trigger
2. Lock button
1. Cutting action
changing lever

6
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Installing or removing saw blade
1
2
3
008083
CAUTION:
• Always clean out all chips or foreign matter
adhering to the blade and/or blade holder. Failure
to do so may cause insufficient tightening of the
blade, resulting in a serious personal injury.
• Do not touch the blade or the workpiece
immediately after operation; they may be extremely
hot and could burn your skin.
• Always secure the blade firmly. Insufficient
tightening of the blade may cause blade breakage
or serious personal injury.
• Use only B type blades. Using blades other than B
type blades causes insufficient tightening of the
blade, resulting in a serious personal injury.
To install the blade, loosen the bolt counterclockwise on
the blade holder with the hex wrench.
With the blade teeth facing forward, insert the blade into
the blade holder as far as it will go. Make sure that the
back edge of the blade fits into the roller. Then tighten the
bolt clockwise to secure the blade.
1
23
008084
To remove the blade, follow the installation procedure in
reverse.
NOTE:
• Occasionally lubricate the roller.
Hex wrench storage
1
2
008085
When not in use, store the hex wrench as shown in the
figure to keep it from being lost.
Adjusting roller (For models 4326/4327)
123
4
5
6
008154
Loosen the bolt on the back of the base with the hex
wrench. Move the retainer so that the roller contacts the
blade lightly. Then tighten the bolt to secure the base and
the retainer.
NOTE:
• Occasionally lubricate the roller.
Dust cover
1
008086
CAUTION:
• Always wear safety goggles even when operating
the tool with the dust cover lowered.
Lower the dust cover to prevent chips from flying.
However, when making bevel cuts, raise it all the way.
1. Dust cover
1. Blade
2. Roller
3. Retainer
4. Hex wrench
5. Bolt
6. Base
1. Hook
2. Hex wrench
1. Bolt
2. Blade
3. Roller
1. Blade holder
2. Bolt
3. Hex wrench

7
OPERATION
CAUTION:
• Always hold the base flush with the workpiece.
Failure to do so may cause blade breakage,
resulting in a serious injury.
• Advance the tool very slowly when cutting curves or
scrolling. Forcing the tool may cause a slanted
cutting surface and blade breakage.
Turn the tool on without the blade making any contact
and wait until the blade attains full speed. Then rest the
base flat on the workpiece and gently move the tool
forward along the previously marked cutting line.
1
2
008087
Bevel cutting
008088
CAUTION:
• Always be sure that the tool is switched off and
unplugged before tilting the base.
• Raise the dust cover all the way before making
bevel cuts.
With the base tilted, you can make bevel cuts at any
angle between 0° and 45° (left or right).
Loosen the bolt on the back of the base with the hex
wrench. Move the base so that the bolt is positioned in
the center of the cross-shaped slot in the base.
1
2
3
008089
Tilt the base until the desired bevel angle is obtained.
The edge of the motor housing indicates the bevel angle
by graduations. Then tighten the bolt to secure the base.
1
2
008090
Front flush cuts
1
2
3
008091
Loosen the bolt on the back of the base with the hex
wrench and slide the base all the way back. Then tighten
the bolt to secure the base.
Cutouts
Cutouts can be made with either of two methods A or B.
A) Boring a starting hole
1
008092
For internal cutouts without a lead-in cut from an
edge, pre-drill a starting hole 12 mm or more in
diameter. Insert the blade into this hole to start your
cut.
1. Starting hole
1. Hex wrench
2. Bolt
3. Base
1. Edge
2. Graduation
1. Hex wrench
2. Bolt
3. Base
1. Cutting line
2. Base

8

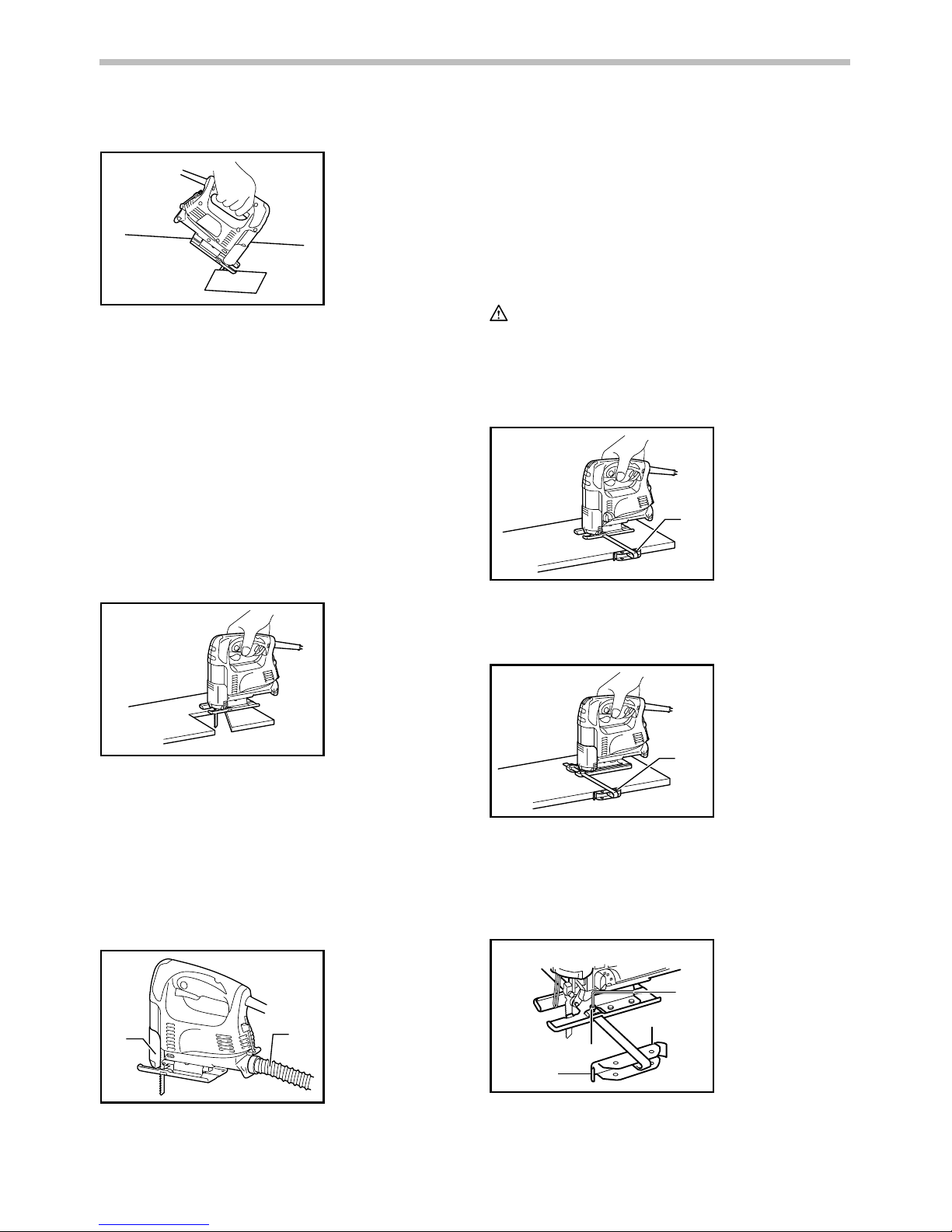

B) Plunge cutting
008093
You need not bore a starting hole or make a lead-in
cut if you carefully do as follows.
(1) Tilt the tool up on the front edge of the base
with the blade point positioned just above the
workpiece surface.
(2) Apply pressure to the tool so that the front
edge of the base will not move when you
switch on the tool and gently lower the back
end of the tool slowly.
(3) As the blade pierces the workpiece, slowly
lower the base of the tool down onto the
workpiece surface.
(4) Complete the cut in the normal manner.
Finishing edges
008094
To trim edges or make dimensional adjustments, run the
blade lightly along the cut edges.
Metal cutting
Always use a suitable coolant (cutting oil) when cutting
metal. Failure to do so will cause significant blade wear.
The underside of the workpiece can be greased instead
of using a coolant.
Dust extraction
12
008095
Clean cutting operations can be performed by
connecting this tool to a Makita vacuum cleaner. Insert
the hose of the vacuum cleaner into the hole at the rear
of the tool. Lower the dust cover before operation.
NOTE:
• Dust extraction cannot be performed when making
bevel cuts.
Rip fence (optional accessory)
CAUTION:
• Always be sure that the tool is switched off and
unplugged before installing or removing
accessories.
1. Straight cuts
1
Steel base type
008096
When repeatedly cutting widths of 160 mm or less,
use of the rip fence will assure fast, clean, straight
cuts.
1
Aluminum base type
008097
To install, insert the rip fence into the rectangular
hole on the side of the base with the fence guide
facing down. Slide the rip fence to the desired
cutting width position, then tighten the bolt to
secure it.
1
2
3
4
Steel base type
002776
1. Hex wrench
2. Bolt
3. Rip fence (Guide
rule)
4. Guide facing
1. Rip fence (Guide
rule)
1. Rip fence (Guide
rule)
1. Dust cover
2. Hose

9
1
23
4
Aluminum base type
005454
2. Circular cuts
1
2
34
Steel base type
002777
1
2
3
4
Aluminum base type
005455
1
Steel base type
008098
1
Aluminum base type
008099
When cutting circles or arcs of 170 mm or less in
radius, install the rip fence as follows.
Insert the rip fence into the rectangular hole on the
side of the base with the fence guide facing up.
Insert the circular guide pin through either of the
two holes on the fence guide. Screw the threaded
knob onto the pin to secure the pin.
Now slide the rip fence to the desired cutting radius,
and tighten the bolt to secure it in place. Then move
the base all the way forward.
NOTE:
• Always use blades No. B-17, B-18, B-26 or B-27
when cutting circles or arcs.
Anti-splintering device for steel base
(optional accessory)
1
2
008100
For splinter-free cuts, the anti-splintering device can be
used. To install the anti-splintering device, move the base
all the way forward and insert it between the two
protrusions of the base.
NOTE:
• The anti-splintering device cannot be used when
making bevel cuts.
Anti-splintering device for aluminum base
(Optional accessory)
1
2
008101
For splinter-free cuts, the anti-splintering device can be
used. To install the anti-splintering device, move the tool
base all the way forward and fit it from the back of tool
base. When you use the cover plate, install the
anti-splintering device onto the cover plate.
CAUTION:
• The anti-splintering device cannot be used when
making bevel cuts.
1. Anti-splintering
device
2. Aluminum base
1. Anti-splintering
device
2. Protrusions
1. Rip fence (Guide
rule)
1. Rip fence (Guide
rule)
1. Threaded knob
2. Pin
3. Rip fence (Guide
rule)
4. Fence guide
1. Treaded knob
2. Guide facing
3. Rip fence (Guide
rule)
4. Pin
1. Bolt
2. Fence guide
3. Hex wrench
4. Rip fence (Guide
rule)

10

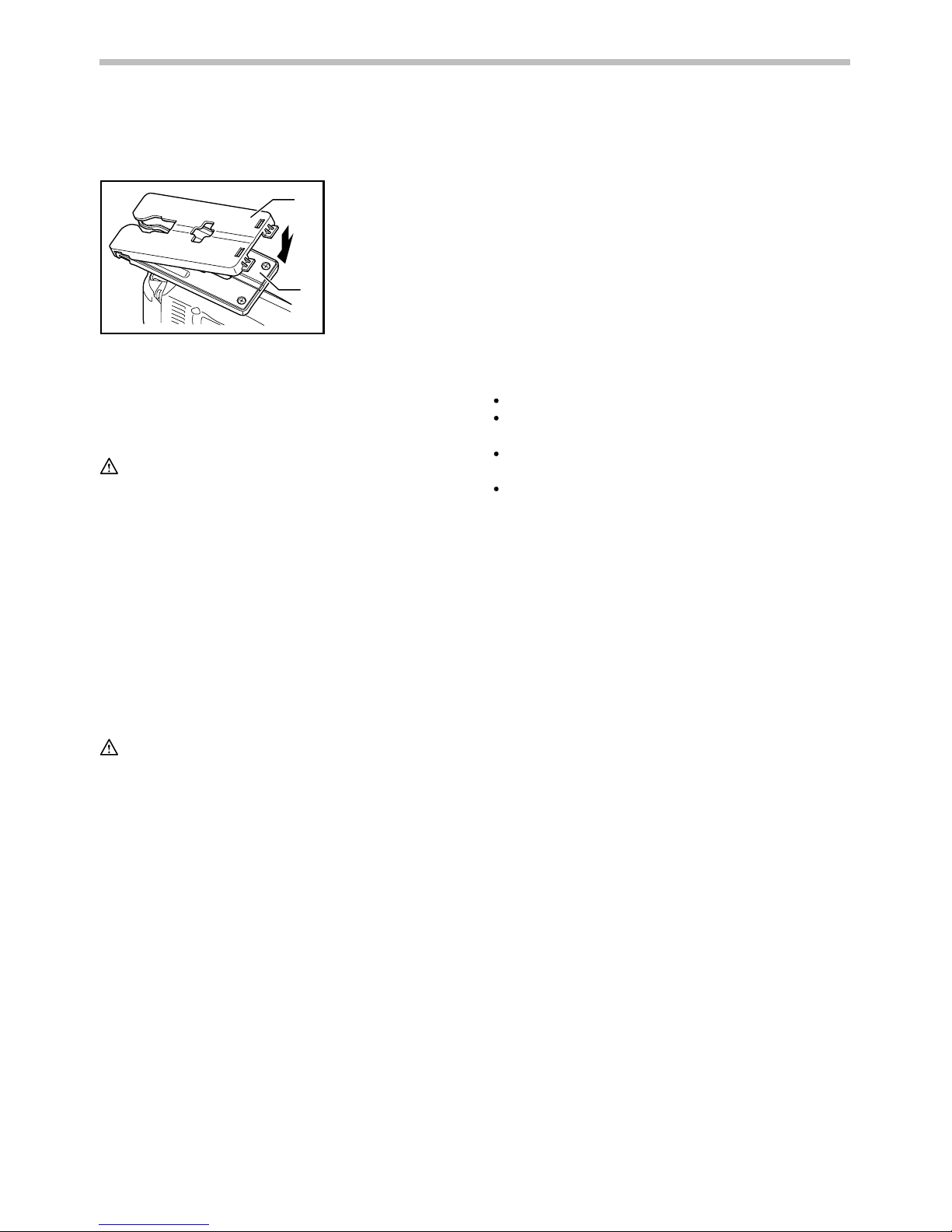

Cover plate for aluminum base (Optional
accessory)
1
2
008102
Use the cover plate when cutting decorative veneers,
plastics, etc. It protects sensitive or delicate surfaces
from damage. Fit it on the back of the tool base.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may
result.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by
Makita Authorized Service Centers, always using Makita
replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Jig saw blades
• Hex wrench 3
• Rip fence (guide rule) set
• Anti-splintering device
• Hose (For vacuum cleaner)
• Cover plate (For aluminum base type)
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one of
Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.
repairs have been made or attempted by others:
repairs are required because of normal wear and
tear:
the tool has been abused, misused or improperly
maintained:
alterations have been made to the tool.
EN0006-1
1. Cover plate
2. Aluminum base

11
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle 4326 4327 4328 4329
Longueur de frappe 18 mm (11/16") 18 mm (11/16") 18 mm (11/16") 18 mm (11/16")
Bois 65 mm (2-9/16") 65 mm (2-9/16") 65 mm (2-9/16") 65 mm (2-9/16")
Capacités de
coupe max. Acier doux 6 mm (1/4") 6 mm (1/4") 6 mm (1/4") 6 mm (1/4")
Nombre d'impacts par minutes 3 100 /min 500 - 3 100 /min 500 - 3 100 /min 500 - 3 100 /min
217 mm (8-1/2") 217 mm (8-1/2")
(Avec base d'acier) (Avec base d'acier)
223 mm (8-3/4") 223 mm (8-3/4")
Longueur totale
(Type de base en aluminium) (Type de base en aluminium)
217 mm (8-1/2") 223 mm (8-3/4")
1,8 kg (4,0 lbs) 1,8 kg (4,0 lbs)
(Avec base d'acier) (Avec base d'acier)
1,9 kg (4,2 lbs) 1,9 kg (4,2 lbs)
Poids net
(Type de base en aluminium) (Type de base en aluminium)
1,8 kg (4,0 lbs) 1,9 kg (4,2 lbs)
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce
manuel sont sujettes à modification sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids conforme à la procédure EPTA du 01/2003
GEA008-1
Consignes de sécurité générales
pour outils électriques
MISE EN GARDE Veuillez lire toutes les mises en
garde de sécurité et toutes les instructions.
L'ignorance des mises en garde et des instructions
comporte un risque de choc électrique, d'incendie et/ou
de blessure grave.
Conservez toutes les mises en
garde et instructions pour
référence future.
Le terme ≪outil électrique ≫qui figure dans les
avertissements fait référence à un outil électrique
branché sur une prise de courant (par un cordon
d'alimentation) ou alimenté par batterie (sans fil).
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées ou
sombres ouvrent grande la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en
présence de liquides, gaz ou poussières
inflammables. Les outils électriques produisent
des étincelles au contact desquelles la poussière
ou les vapeurs peuvent s'enflammer.
3. Assurez-vous qu'aucun enfant ou curieux ne
s'approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l'outil si votre attention est détournée.
Sécurité en matière d'électricité
4. Les fiches d'outil électrique sont conçues
pour s'adapter parfaitement aux prises de
courant. Ne modifiez jamais la fiche de
quelque façon que ce soit. N'utilisez aucun
adaptateur de fiche sur les outils électriques
avec mise à la terre. En ne modifiant pas les
fiches et en les insérant dans des prises de
courant pour lesquelles elles ont été conçues vous
réduirez les risques de choc électrique.
5. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que les tuyaux,
radiateurs, cuisinières et réfrigérateurs. Le
risque de choc électrique est plus élevé si votre
corps se trouve mis à la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil
électrique augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. N'utilisez jamais
le cordon pour transporter, tirer ou
débrancher l'outil électrique. Maintenez le
cordon à l'écart des sources de chaleur, de
l'huile, des objets à bords tranchants et des
pièces en mouvement. Le risque de choc
électrique est plus élevé lorsque les cordons sont
endommagés ou enchevêtrés.
8. Lorsque vous utilisez un outil électrique à
l'extérieur, utilisez un cordon prolongateur
prévu à cette fin. Les risques de choc électrique
sont moindres lorsqu'un cordon conçu pour
l'extérieur est utilisé.

12
9. Si vous devez utiliser un outil électrique dans
un endroit humide, utilisez une source
d'alimentation protégée par un disjoncteur de
fuite à la terre. L'utilisation d'un disjoncteur de
fuite à la terre réduit le risque de choc électrique.
Sécurité personnelle
10. Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous
utilisez un outil électrique. Évitez d'utiliser un
outil électrique si vous êtes fatigué ou si vous
avez pris une drogue, de l'alcool ou un
médicament. Un moment d'inattention pendant
l'utilisation d'un outil électrique peut entraîner une
grave blessure.
11. Portez des dispositifs de protection
personnelle. Portez toujours un protecteur
pour la vue. Les risques de blessure seront moins
élevés si vous utilisez des dispositifs de protection
tels qu'un masque antipoussières, des
chaussures à semelle antidérapante, une coiffure
résistante ou une protection d'oreilles.
12. Évitez les démarrages accidentels.
Assurez-vous que l'interrupteur est en
position d'arrêt avant de brancher l'outil et/ou
d'insérer la batterie, ainsi qu'avant de saisir ou
de transporter l'outil. . Vous ouvrez la porte aux
accidents si vous transportez les outils électriques
avec le doigt sur l'interrupteur ou laissez
l'interrupteur en position de marche avant de
mettre l'outil sous tension.
13. Retirez toute clé de réglage ou de serrage
avant de mettre l'outil sous tension. Toute clé
laissée en place sur une pièce rotative de l'outil
électrique peut entraîner une blessure.
14. Maintenez une bonne position. Assurez-vous
d'une bonne prise au sol et d'une bonne
position d'équilibre en tout temps. Cela vous
permettra d'avoir une meilleure maîtrise de l'outil
dans les situations imprévues.
15. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez
maintenir cheveux, vêtements et gants à
l'écart des pièces en mouvement. Les pièces
en mouvement peuvent happer les vêtements
amples, les bijoux et les cheveux longs.
16. Si des accessoires sont fournis pour
raccorder un appareil d'aspiration et de
collecte de la poussière, assurez-vous qu'ils
sont correctement raccordés et qu'ils sont
utilisés de manière adéquate. L'utilisation d'un
appareil d'aspiration permet de réduire les risques
liés à la présence de poussière dans l'air.
Utilisation et entretien des outils électriques
17. Ne forcez pas l'outil électrique. Utilisez l'outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l'outil électrique adéquat
et respectez le régime pour lequel il a été conçu, il
effectuera un travail de meilleure qualité et de
façon plus sécuritaire.
18. N'utilisez pas l'outil électrique s'il n'est pas
possible de mettre sa gâchette en position de
marche et d'arrêt. Un outil électrique dont
l'interrupteur est défectueux représente un danger
et doit être réparé.
19. Débranchez la fiche de la source
d'alimentation et/ou retirez le bloc-piles de
l'outil électrique avant d'effectuer tout réglage,
de changer un accessoire ou de ranger l'outil
électrique. De telles mesures préventives
réduisent les risques de démarrage accidentel de
l'outil électrique.
20. Après l'utilisation d'un outil électrique,
rangez-le hors de portée des enfants et ne
laissez aucune personne l'utiliser si elle n'est
pas familiarisée avec l'outil électrique ou les
présentes instructions d'utilisation. Les outils
électriques représentent un danger entre les
mains de personnes qui n'en connaissent pas le
mode d'utilisation.
21. Veillez à l’entretien des outils électriques.
Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu’aucune pièce
n’est cassée et que l’outil électrique n’a subi
aucun dommage affectant son bon
fonctionnement. Le cas échéant, faites réparer
l'outil électrique avant de l'utiliser. De
nombreux accidents sont causés par des outils
électriques mal entretenus.
22. Maintenez les outils tranchants bien aiguisés
et propres. Un outil tranchant dont l'entretien est
effectué correctement et dont les bords sont bien
aiguisés risquera moins de se coincer et sera plus
facile à maîtriser.
23. Utilisez l'outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes
instructions, en tenant compte des conditions
de travail et du type de travail à effectuer.
L'utilisation d'un outil électrique à des fins autres
que celles prévues peut entraîner une situation
dangereuse.
Réparation
24. Faites réparer votre outil électrique par un
réparateur qualifié qui utilise des pièces de
rechange identiques aux pièces d'origine. Le
maintien de la sûreté de l'outil électrique sera ainsi
assuré.

13
25. Suivez les instructions de lubrification et de
changement des accessoires.
26. Maintenez les poignées de l'outil sèches,
propres et exemptes d'huile ou de graisse.
UTILISEZ UN CORDON PROLONGATEUR
APPROPRIÉ. Assurez-vous que votre cordon
prolongateur est en bonne condition. Lorsque vous
utilisez un cordon prolongateur, assurez-vous qu'il est
assez robuste pour transporter le courant exigé par le
produit. Un cordon qui est trop petit entraînera une
baisse dans la tension composée, ce qui causera une
perte d'énergie et un surchauffage. Le tableau 1 indique
la dimension de cordon à utiliser, en fonction de la
longueur du cordon et de l'intensité nominale figurant sur
la plaque signalétique. En cas de doute, utilisez un
cordon plus robuste. Plus le numéro de calibre est bas,
plus le cordon est robuste.
Tableau 1. Gabarit minimum du cordon
Intensité nominale Volts Longueur totale du cordon en pieds
120 V 25 pi 50 pi 100 pi 150 pi
Plus de Pas plus de Calibre américain des fils
0 6 18 16 16 14
18 16 14 12610
10 12 16 16 14 12
12 16 14 12 Non recommandé
000173
GEB016-3
CONSIGNES DE SÉCURITÉ
POUR LA SCIE SAUTEUSE
1. Saisissez l'outil électrique par ses surfaces de
poigne isolées lorsque vous effectuez une
opération au cours de laquelle l'accessoire
tranchant peut entrer en contact avec des fils
cachés ou avec le cordon de l'outil. Tout
contact d'un accessoire avec un fil sous tension
mettra sous tension les parties métalliques
exposées de l'outil électrique et pourra causer un
choc électrique à l'utilisateur.
2. Utilisez des dispositifs de serrage ou un autre
moyen pratique pour fixer la pièce à une
surface de travail stable. La pièce sera instable
et vous risquerez d'en perdre la maîtrise si vous la
tenez avec une main ou l'appuyez simplement
contre une partie du corps.
3. Portez toujours des lunettes de sécurité ou
des lunettes à coques. Les lunettes ordinaires
et les lunettes de soleil ne sont PAS des
lunettes de sécurité.
4. Évitez les clous. Avant de commencer à scier,
vérifiez la pièce pour en retirer tous les clous.
5. Ne sciez pas de pièces dont le diamètre
dépasse la capacité de coupe de la scie.
6. Avant de commencer la coupe, assurez-vous
qu'il y a suffisamment d'espace sous la pièce
pour que la lame ne heurte pas le plancher,
l'établi, etc.
7. Tenez l'outil fermement.
8. Assurez-vous que la lame n'entre pas en
contact avec la pièce avant de mettre l'outil
sous tension.
9. Gardez vos mains éloignées des pièces
mobiles.
10. N'abandonnez pas l'outil alors qu'il tourne. Ne
faites fonctionner l'outil qu'une fois que vous
l'avez bien en main.
11. Avant de retirer la lame de la pièce, coupez
toujours le contact et attendez l'arrêt complet
de la lame.
12. Ne touchez ni la lame ni la pièce
immédiatement après la coupe. Elles risquent
d'être extrêmement chaudes et de vous brûler
la peau.
13. Ne faites pas tourner inutilement l'outil à vide.
14. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez
les précautions nécessaires pour éviter
l'inhalation de ces poussières ou leur contact
avec la peau. Conformez-vous aux consignes
de sécurité du fournisseur du matériau.
15. Utilisez toujours un masque antipoussières ou
un masque filtrant approprié au matériau à
travailler et à l'outil utilisé.
CONSERVEZ CE MODE
D'EMPLOI.

14
AVERTISSEMENT:
NE VOUS LAISSEZ PAS tromper (au fil d'une
utilisation répétée) par un sentiment d'aisance ou de
familiarité avec le produit en négligeant les
consignes de sécurité qui accompagnent le produit.
L’utilisation non sécuritaire ou incorrecte de cet
outil comporte un risque de blessure grave.
USD201-2
Symboles
Les symboles utilisés pour l'outil sont indiqués
ci-dessous.
･volts
･ampères
･hertz
･courant alternatif
･vitesse à vide
･construction, catégorie II
･tours ou alternances par minute
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension et
débranché avant de l'ajuster ou de vérifier son
fonctionnement.
Sélection du mouvement de coupe (pour les
modèles 4328/4329)
1
008153
Cet outil peut être utilisé avec un mouvement de coupe
orbital ou rectiligne (haut et bas). Le mouvement de
coupe orbital pousse la lame vers l'avant pendant sa
course, augmentant considérablement la vitesse de
coupe.
Pour modifier le mouvement de coupe, tournez
simplement le levier de sélection du mouvement de
coupe sur la position de mouvement de coupe désirée.
Consultez le tableau pour sélectionner le mouvement de
coupe approprié.
Position Mouvement de coupe
Usages
Pour couper l'acier doux, l'acier
inoxydable et le plastique.
Pour des coupes nettes dans
le bois et le contreplaqué.
Mouvement de
coupe à petite orbite
Pour couper l'acier doux,
l'aluminium et le bois dur.
Pour couper le bois et
le contreplaqué.
Pour la coupe rapide de
l'aluminium et de l'acier doux.
Mouvement de
coupe à grande orbite
Pour la coupe rapide du bois
et du contreplaqué.
0Mouvement de
coupe rectiligne
Mouvement de
coupe à
moyenne orbite
006582
1. Levier de
sélection du
mouvement de
coupe

15
Interrupteur
12
008082
ATTENTION:
• Avant de brancher l'outil, assurez-vous toujours
que la gâchette fonctionne correctement et revient
en position d'arrêt une fois relâchée.
• Pour rendre le travail de l'utilisateur plus
confortable lors d'une utilisation prolongée,
l'interrupteur peut être verrouillé en position de
marche. Soyez prudent lorsque vous verrouillez
l'outil en position de marche, et maintenez une
poigne solide sur l'outil.
Pour faire démarrer l'outil, appuyez simplement sur la
gâchette. Pour l'arrêter, relâchez la gâchette.
Pour une utilisation continue, tirez sur la gâchette et
appuyez sur le bouton de verrouillage.
Pour arrêter l'outil alors qu'il est en position verrouillée,
tirez à fond sur la gâchette puis relâchez-la.
Cadran de réglage de la vitesse (pour les
modèles 4327/4328/4329)
1
008167
La vitesse de l'outil peut être librement ajustée entre 500
et 3,100 frappes par minute en tournant le cadran de
réglage. La vitesse augmente lorsque l'on tourne le
cadran vers le numéro 6, et elle diminue lorsqu'il est
tourné dans le sens du numéro 1.
Référez-vous au tableau pour sélectionner la vitesse qui
convient à la pièce à couper. La vitesse adéquate peut
toutefois varier suivant le type de matériau ou l'épaisseur
de la pièce. En général, les vitesses rapides permettent
de couper les pièces plus rapidement, mais cela réduit la
durée de service de la lame.
Pièce à couper Numéro sur le cadran de réglage
Bois 5 - 6
Acier doux 3 - 6
Acier inoxydable 3 - 4
Aluminium 3 - 6
Plastique 1 - 4
006583
ATTENTION:
• Si l'outil est utilisé de manière continue à vitesse
réduite sur une période prolongée, le moteur sera
surchargé et chauffera.
• Le cadran de réglage de la vitesse ne peut pas
dépasser le 6 et le 1. Ne le forcez pas à dépasser le
6 ou le 1, sinon la fonction de réglage de la vitesse
risque de ne plus fonctionner.
ASSEMBLAGE
ATTENTION:
• Avant d'effectuer toute intervention sur l'outil,
assurez-vous toujours qu'il est hors tension et
débranché.
Pose et retrait de la lame de scie
1
2
3
008083
ATTENTION:
• Nettoyez toujours la lame et/ou le porte-lame de
tous les copeaux ou corps étrangers qui y adhèrent.
Négliger ce nettoyage peut causer un serrage
insuffisant de la lame qui risque d'entraîner une
grave blessure.
• Ne touchez ni la lame ni la pièce immédiatement
après l'opération ; elles peuvent être extrêmement
chaudes et risquent de vous brûler la peau.
• Serrez toujours la lame fermement. Une lame mal
serrée risque de se briser et d'entraîner une grave
blessure.
• N'utiliser que des lames de type B. Les autres types
de lame ne peuvent pas être bien serrés, ce qui
peut causer de graves blessures.
Pour poser la lame, utilisez la clé hexagonale pour
desserrer le boulon du porte-lame, en tournant dans le
sens inverse des aiguilles d'une montre.
En orientant les dents de la scie vers l'avant, insérez la
lame à fond dans le porte-lame. Assurez-vous que le
1. Porte-lame
2. Boulon
3. Clé hexagonale
1. Cadran de
réglage de la
vitesse
1. Gâchette
2. Bouton de
verrouillage

16
bord arrière de la lame est bien aligné dans le rouleau.
Serrez ensuite le boulon dans le sens des aiguilles d'une
montre pour fixer la lame.
1
23
008084
Pour retirer la lame, suivez la procédure de pose en sens
inverse.
NOTE:
• Lubrifier le rouleau de temps à autre.
Rangement de la clé hexagonale
1
2
008085
Lorsque vous n'utilisez pas la clé hexagonale, rangez-la
de la façon indiquée sur l'illustration pour éviter de
l'égarer.
Réglage du rouleau (pour les modèles
4326/4327)
123
4
5
6
008154
Desserrez le boulon à l'arrière de la base avec la clé
hexagonale. Déplacez le dispositif de retenue de sorte
que le rouleau touche légèrement la lame. Serrez
ensuite le boulon pour fixer la base et le dispositif de
retenue.
NOTE:
• Lubrifier le rouleau de temps à autre.
Capuchon anti-poussière
1
008086
ATTENTION:
• Même lorsque le capuchon anti-poussière est
abaissé, portez toujours des lunettes de sécurité
lorsque vous utilisez l'outil.
Abaissez le capuchon anti-poussière pour prévenir la
projection des copeaux. Vous devez toutefois le relever
complètement lorsque vous effectuez des coupes en
biseau.
UTILISATION
ATTENTION:
• Maintenez toujours la base parfaitement en contact
avec la pièce. Sinon, la lame risque de se briser et
de causer une grave blessure.
• Faites avancer l'outil très lentement lors de la
coupe de courbes ou de spirales. Le fait de forcer
l'outil peut résulter en une surface de coupe oblique
et entraîner le bris de la lame.
Mettez l'outil sous tension alors que la lame n'entre en
contact avec aucune surface, et attendez qu'elle ait
atteint sa pleine vitesse. Posez ensuite la base à plat sur
la pièce et faites avancer l'outil doucement le long de la
ligne de coupe préalablement tracée.
1
2
008087
1. Ligne de coupe
2. Base
1. Capuchon
anti-poussière
1. Fer
2. Rouleau
3. Dispositif de
retenue
4. Clé hexagonale
5. Boulon
6. Base
1. Crochet
2. Clé hexagonale
1. Boulon
2. Fer
3. Rouleau

17
Coupe en biseau
008088
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension et
débranché avant d'incliner la base.
• Soulevez complètement le capuchon
anti-poussière avant d'effectuer les coupes en
biseau.
Avec la base inclinée, vous pouvez faire des coupes en
biseau de n'importe quel angle, entre 0° et 45° (gauche
ou droite).
Desserrez le boulon à l'arrière de la base avec la clé
hexagonale. Déplacez la base de sorte que le boulon se
trouve au centre de la fente en croix sur la base.
1
2
3
008089
Inclinez la base jusqu'à l'angle de coupe en biseau
désiré. L'angle de coupe en biseau est indiqué par une
graduation en degrés sur le bord du carter. Serrez
ensuite le boulon pour fixer la base.
1
2
008090
Coupes à ras vers l'avant
1
2
3
008091
Utilisez la clé hexagonale pour desserrer le boulon à
l'arrière de la base, et faites glisser la base
complètement vers l'arrière. Serrez ensuite le boulon
pour fixer la base.
Découpage
Le découpage peut s'effectuer par la méthode A ou B.
A) Perçage d'un trou de départ
1
008092
Pour effectuer un découpage interne sans couper à
partir du rebord, percer d'abord un trou de départ
de 12 mm ou plus de diamètre et y insérer la lame
pour commencer votre coupe.
B) Coupe en plongée
008093
Si vous procédez soigneusement de la façon qui
suit, il n'est pas nécessaire de percer un trou de
départ ou d'effectuer une coupe d'introduction.
(1) Inclinez l'outil vers le bord avant de la base, le
bout de la lame se trouvant juste au-dessus
de la surface de la pièce.
(2) Appliquez une pression sur l'outil, de sorte
que le bord avant de la base ne bouge pas
lorsque vous mettrez l'outil sous tension, puis
abaissez doucement l'arrière de l'outil.
1. Trou de départ
1. Clé hexagonale
2. Boulon
3. Base
1. Bord
2. Graduation
1. Clé hexagonale
2. Boulon
3. Base

18
(3) A mesure que la lame pénètre dans la pièce,
abaissez lentement la base de l'outil sur la
surface de la pièce.
(4) Complétez ensuite la coupe de façon
normale.
Finition des bords
008094
Pour égaliser les bords ou pour ajuster les dimensions,
faites passer la lame légèrement le long des bords
coupés.
Coupe du métal
Utilisez toujours un fluide de refroidissement (huile de
coupe) adéquat lors de la coupe du métal. Autrement,
cela usera considérablement la lame. Au lieu d'utiliser un
fluide de refroidissement pour la face inférieure de la
pièce, vous pouvez la recouvrir de graisse.
Collecte de la poussière
12
008095
Le raccordement de cet outil à un aspirateur Makita
permet d'effectuer des travaux de coupe propres.
Insérez le tuyau de l'aspirateur dans l'orifice à l'arrière de
l'outil. Abaissez le couvercle à poussière avant d'utiliser
l'outil.
NOTE:
• La collecte de la poussière n'est pas possible lors
des coupes en biseau.
Garde parallèle (accessoire en option)
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension et
débranché avant d'installer ou de retirer les
accessoires.
1. Coupes rectilignes
1
Avec base d'acier
008096
Lorsque vous taillez des morceaux dont la largeur
est de 160 mm ou moins, utiliser la garde parallèle
pour assurer une coupe droite, rapide et propre.
1
Type de base en aluminium
008097
Pour installer le garde parallèle, insérez-le dans
l'orifice rectangulaire sur le côté de la base, en
orientant le guide de garde vers le bas. Faites
glisser le garde parallèle sur la position
correspondant à la largeur de coupe désirée, puis
serrez le boulon pour le fixer.
1
2
3
4
Avec base d'acier
002776
1
23
4
Type de base en aluminium
005454
1. Boulon
2. Guide de garde
3. Clé hexagonale
4. Garde parallèle
(règle de
guidage)
1. Clé hexagonale
2. Boulon
3. Garde parallèle
(règle de
guidage)
4. Orientation du
guide
1. Garde parallèle
(règle de
guidage)
1. Garde parallèle
(règle de
guidage)
1. Capuchon
anti-poussière
2. Tuyau

19
2. Coupes circulaires
1
2
34
Avec base d'acier
002777
1
2
3
4
Type de base en aluminium
005455
1
Avec base d'acier
008098
1
Type de base en aluminium
008099
Lorsque vous taillez des cercles ou des arcs de 170
mm ou moins de rayon, installer la garde parallèle
de la façon suivante.
Installez le garde parallèle dans l'orifice
rectangulaire sur le côté de la base, en orientant le
garde parallèle vers le haut. Insérez la broche du
guide circulaire dans l'un ou l'autre des deux
orifices du garde parallèle. Vissez le bouton fileté
sur la broche pour la fixer.
Faites ensuite glisser le garde parallèle sur la
position correspondant au rayon de coupe désiré,
puis serrez le boulon pour le fixer. Déplacez ensuite
la base complètement vers l'avant.
NOTE:
• Utilisez toujours des lames No. B-17, B-18, B-26 ou
B-27 pour découper des cercles ou des arcs de
cercle.
Dispositif anti-fente pour base en acier
(accessoire optionnel)
1
2
008100
Vous pouvez utiliser le dispositif anti-fente pour obtenir
des coupes sans fente. Pour installer le dispositif
anti-fente, déplacez la base complètement vers l'avant et
insérez le dispositif entre les deux saillies de la base.
NOTE:
• L'utilisation du dispositif anti-fente n'est pas
possible lors des coupes en biseau.
Dispositif anti-fente pour base en aluminium
(accessoire optionnel)
1
2
008101
Vous pouvez utiliser le dispositif anti-fente pour obtenir
des coupes sans fente. Pour l'installer, déplacez la base
de l'outil complètement vers l'avant, puis installez le
dispositif par l'arrière de la base de l'outil. Lorsque vous
utilisez la plaque de recouvrement, installez le dispositif
anti-fente sur cette dernière.
ATTENTION:
• L'utilisation du dispositif anti-fente n'est pas
possible lors des coupes en biseau.
1. Dispositif
anti-fente
2. Base en
aluminium
1. Dispositif
anti-fente
2. Saillies
1. Garde parallèle
(règle de
guidage)
1. Garde parallèle
(règle de
guidage)
1. Bouton fileté
2. Broche
3. Garde parallèle
(règle de
guidage)
4. Guide de garde
1. Bouton fileté
2. Orientation du
guide
3. Garde parallèle
(règle de
guidage)
4. Broche

20
Plaque de recouvrement pour base en
aluminium (accessoire optionnel)
1
2
008102
Utilisez la plaque de recouvrement pour la coupe des
placages décoratifs, du plastique, etc. Cette plaque
protège contre les dommages les surfaces fragiles ou
délicates. Installez-la par l'arrière de la base de l'outil.
ENTRETIEN
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension et
débranché avant d'y effectuer tout travail
d'inspection ou d'entretien.
• N'utilisez jamais d'essence, de benzine, de solvant,
d'alcool ou d'autres produits similaires. Une
décoloration, une déformation, ou la formation de
fissures peuvent en découler.
Pour assurer la SÉCURITÉ et la FIABILITÉ du produit,
toute réparation, inspection ou remplacement du balai de
carbone, ou tout autre ajustement ou entretien, doit être
effectué par un centre de service après-vente Makita
autorisé, et utiliser des pièces de rechange Makita.
ACCESSOIRES EN OPTION
ATTENTION:
• Ces accessoires ou pièces complémentaires sont
recommandés pour l'utilisation avec l'outil Makita
spécifié dans ce mode d'emploi. L'utilisation de tout
autre accessoire ou pièce complémentaire peut
comporter un risque de blessure. N'utilisez les
accessoires ou pièces qu'aux fins auxquelles ils ont
été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Lames de scie sauteuse
• Clé hexagonale 3
• Ensemble de garde parallèle (règle de guidage)
• Dispositif anti-fente
• Tuyau (pour aspirateur)
• Plaque de recouvrement (pour type de base en
aluminium)
NOTE:
• Certains éléments de la liste peuvent être inclus
avec l’outil comme accessoires standard. Ils
peuvent varier suivant les pays.
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspecté rigoureusement et
testé avant sa sortie d’usine. Nous garantissons qu’il
sera exempt de défaut de fabrication et de vice de
matériau pour une période d’UN AN à partir de la date
de son achat initial. Si un problème quelconque devait
survenir au cours de cette période d’un an, veuillez
retourner l’outil COMPLET, port payé, à une usine ou à
un centre de service après-vente Makita. Makita
réparera l’outil gratuitement (ou le remplacera, à sa
discrétion) si un défaut de fabrication ou un vice de
matériau est découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À
LA VENTE OU À L’UTILISATION DU PRODUIT. CET
A
VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À
TOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉ MARCHANDE”
ET “ADÉQUATION À UN USAGE PARTICULIER”
A
PRÈS LA PÉRIODE D’UN AN COUVERTE PAR
CETTE GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État à l’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas à vous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas à vous.
des réparations ont été effectuées ou tentées par
un tiers:
des réparations s’imposent suite à une usure
normale:
l’outil a été malmené, mal utilisé ou mal entretenu:
l’outil a subi des modifications.
EN0006-1
1. Plaque de
recouvrement
2. Base en
aluminium
