Makita Makstar BSS610 User manual

1
GB Cordless Circular Saw INSTRUCTION MANUAL
UA Бездротова циркулярна пила ІНСТРУКЦІЯ ЗЕКСПЛУАТАЦІЇ
PL Akumulatorowa pilarka tarczowa INSTRUKCJA OBSŁUGI
RO Ferăstrău circular cu acumulator MANUAL DE INSTRUCŢIUNI
DE Akku-Kreissäge BEDIENUNGSANLEITUNG
HU Akkumulátoros körfűrész HASZNÁLATI KÉZIKÖNYV
SK Akumulátorová kotúčová píla NÁVOD NA OBSLUHU
CZ Akumulátorová ruční okružní pila NÁVOD K OBSLUZE
BSS610
BSS611

2
1
2
3
1 006700
1
2 006701
1
3 006702
BSS610 1
0-45 0-50
4 006703
1
B2A
5 006704
12
6 006705
1
2
7 006706
1
2
3
4
8 006707
1
9 006708
1
2
10 006711
1
2
11 006712
12
3
12 006709

3
12
13 006710
12
14 006713
1
90 45
15 006714
1
16 001145
1
2
17 006715

4
ENGLISH (Original instructions)

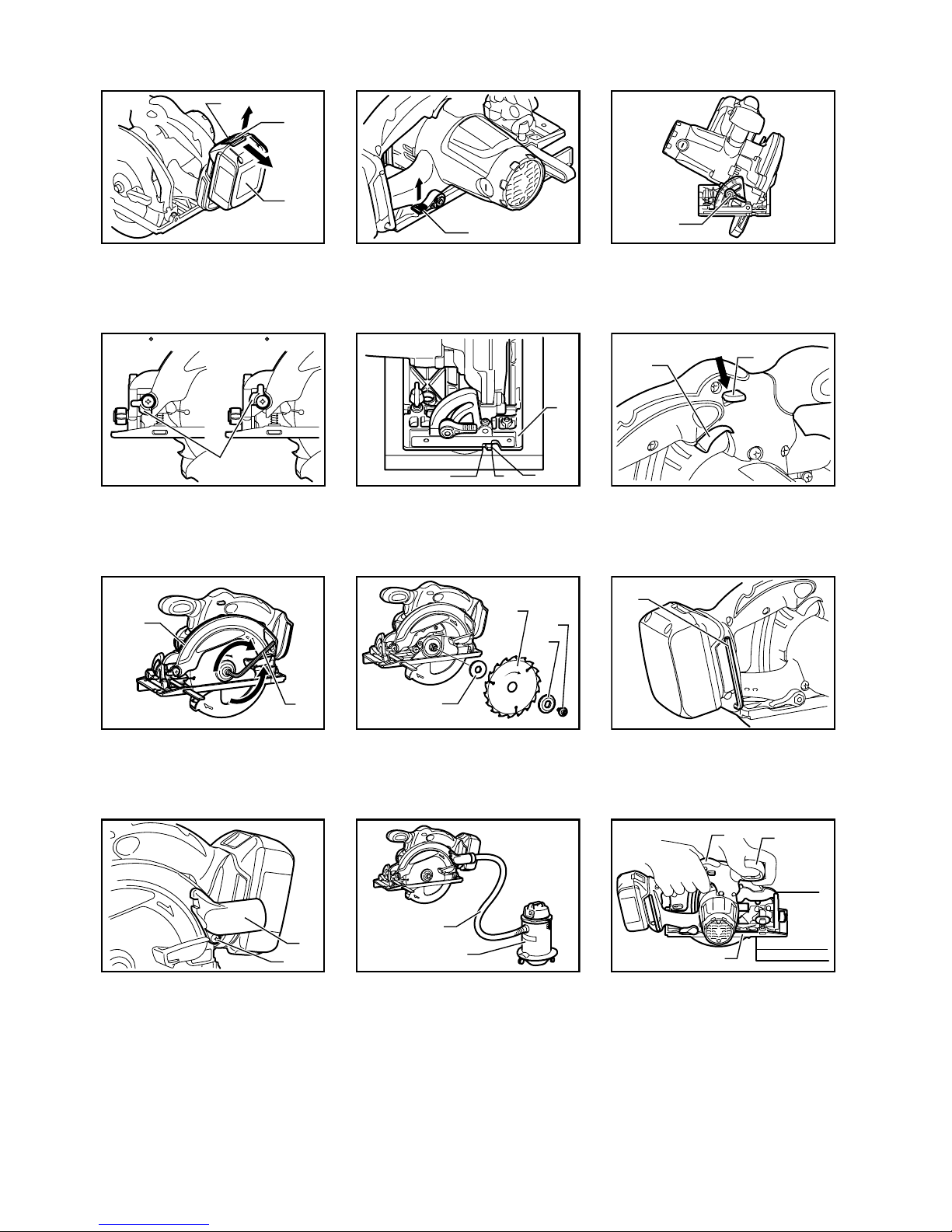

Explanation of general view
1-1. Red part
1-2. Button
1-3. Battery cartridge
2-1. Lever
3-1. Lever
4-1. Stopper
5-1. Base
5-2. Cutting line
6-1. Switch trigger
6-2. Lock-off lever
7-1. Shaft lock
7-2. Hex wrench
8-1. Inner flange
8-2. Saw blade
8-3. Outer flange
8-4. Hex. bolt
9-1. Hex wrench
10-1. Dust nozzle
10-2. Screw
11-1. Hose
11-2. Vacuum cleaner
12-1. Rear handle
12-2. Front grip
12-3. Base

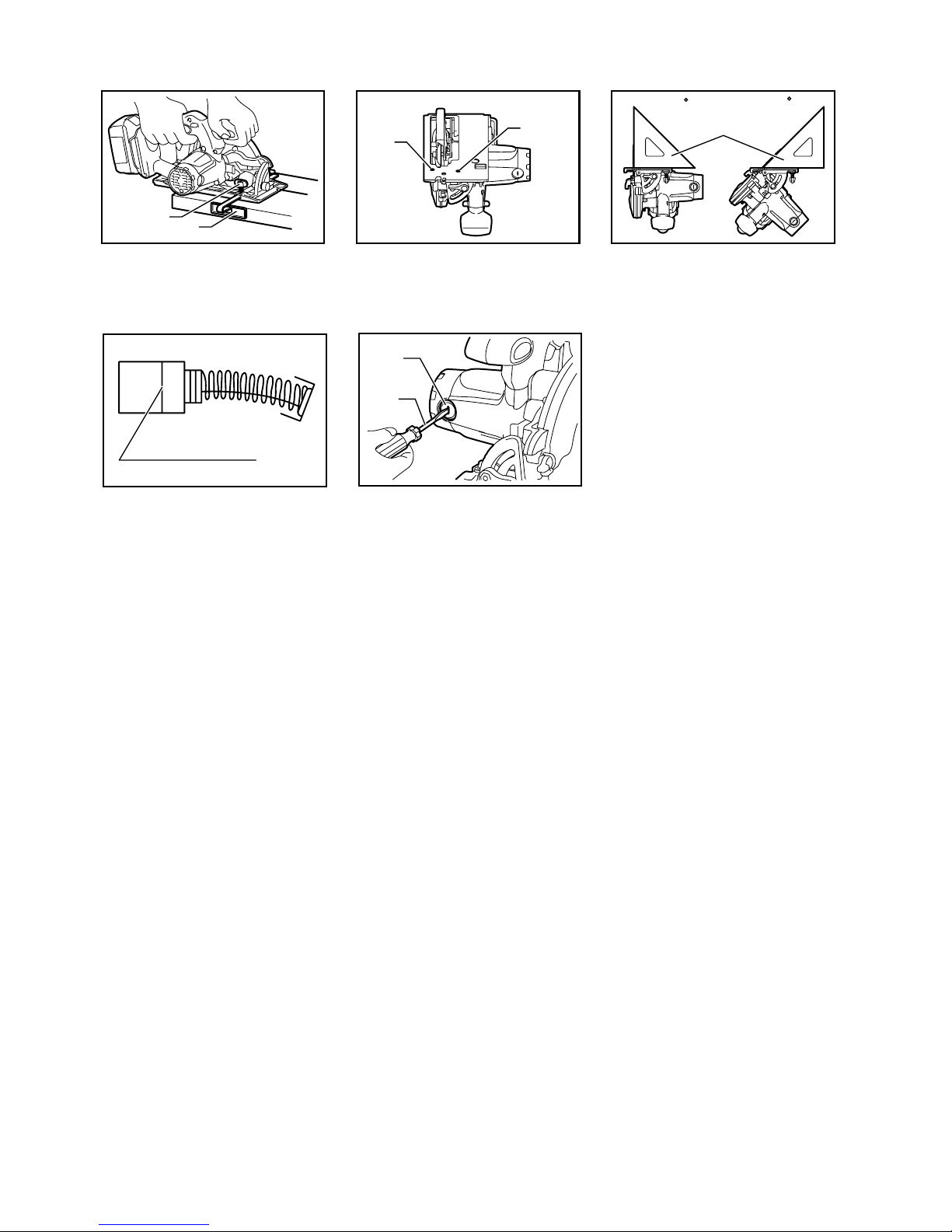

13-1. Clamping screw
13-2. Rip fence (Guide rule)
14-1. Adjusting screw for 45 ﾟ(BSS610
only)
14-2. Adjusting screw for 90 ﾟ
15-1. Triangular rule
16-1. Limit mark
17-1. Brush holder cap
17-2. Screwdriver
SPECIFICATIONS
Model BSS610 BSS611
Blade diameter 165 mm
at 90° 57 mm
at 45° 40 mm
Max. Cutting depth
at 50° 36 mm
No load speed (min-1) 3,700
Overall length 347 mm
Net weight 3.5 kg 3.3 kg
Rated voltage D.C. 18V
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Specifications and battery cartridge may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
ENE028-1
Intended use
The tool is intended for performing lengthways and
crossways straight cuts and mitre cuts with angles in
wood while in firm contact with the workpiece.
ENG102-3
Noise
The typical A-weighted noise level determined according
to EN60745:
Sound pressure level (LpA) : 91 dB(A)
Sound power level (LWA) : 102 dB(A)
Uncertainty (K) : 3 dB(A)
Wear ear protection
ENG214-2
Vibration
The vibration total value (tri-axial vector sum)
determined according to EN60745:
Work mode : cutting chipboard
Vibration emission (ah) : 2.5 m/s2or less
Uncertainty (K) : 1.5 m/s2
ENG901-1
• The declared vibration emission value has been
measured in accordance with the standard test
method and may be used for comparing one tool
with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the
power tool can differ from the declared emission
value depending on the ways in which the tool is
used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of
exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it
is running idle in addition to the trigger time).
ENH101-13
For European countries only
EC Declaration of Conformity
We Makita Corporation as the responsible
manufacturer declare that the following Makita
machine(s):
Designation of Machine:
Cordless Circular Saw
Model No./ Type: BSS610, BSS611
are of series production and
Conforms to the following European Directives:
98/37/EC until 28th December 2009 and then with
2006/42/EC from 29th December 2009
And are manufactured in accordance with the following
standards or standardised documents:

5
EN60745
The technical documentation is kept by our authorised
representative in Europe who is:
Makita International Europe Ltd,
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, England
30th January 2009
000230
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPAN
GEA010-1
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for
future reference.
GEB060-1
CORDLESS CIRCULAR SAW
SAFETY WARNINGS
Danger:
1. Keep hands away from cutting area and the
blade. Keep your second hand on auxiliary
handle, or motor housing. If both hands are
holding the saw, they cannot be cut by the blade.
2. Do not reach underneath the workpiece. The
guard cannot protect you from the blade below the
workpiece. Do not attempt to remove cut material
when blade is moving.
CAUTION: Blades coast after turn off. Wait until
blade stops before grasping cut material.
3. Adjust the cutting depth to the thickness of
the workpiece. Less than a full tooth of the blade
teeth should be visible below the workpiece.
4. Never hold piece being cut in your hands or
across your leg. Secure the workpiece to
stable platform. It is important to support the
work properly to minimize body exposure, blade
binding, or loss of control.

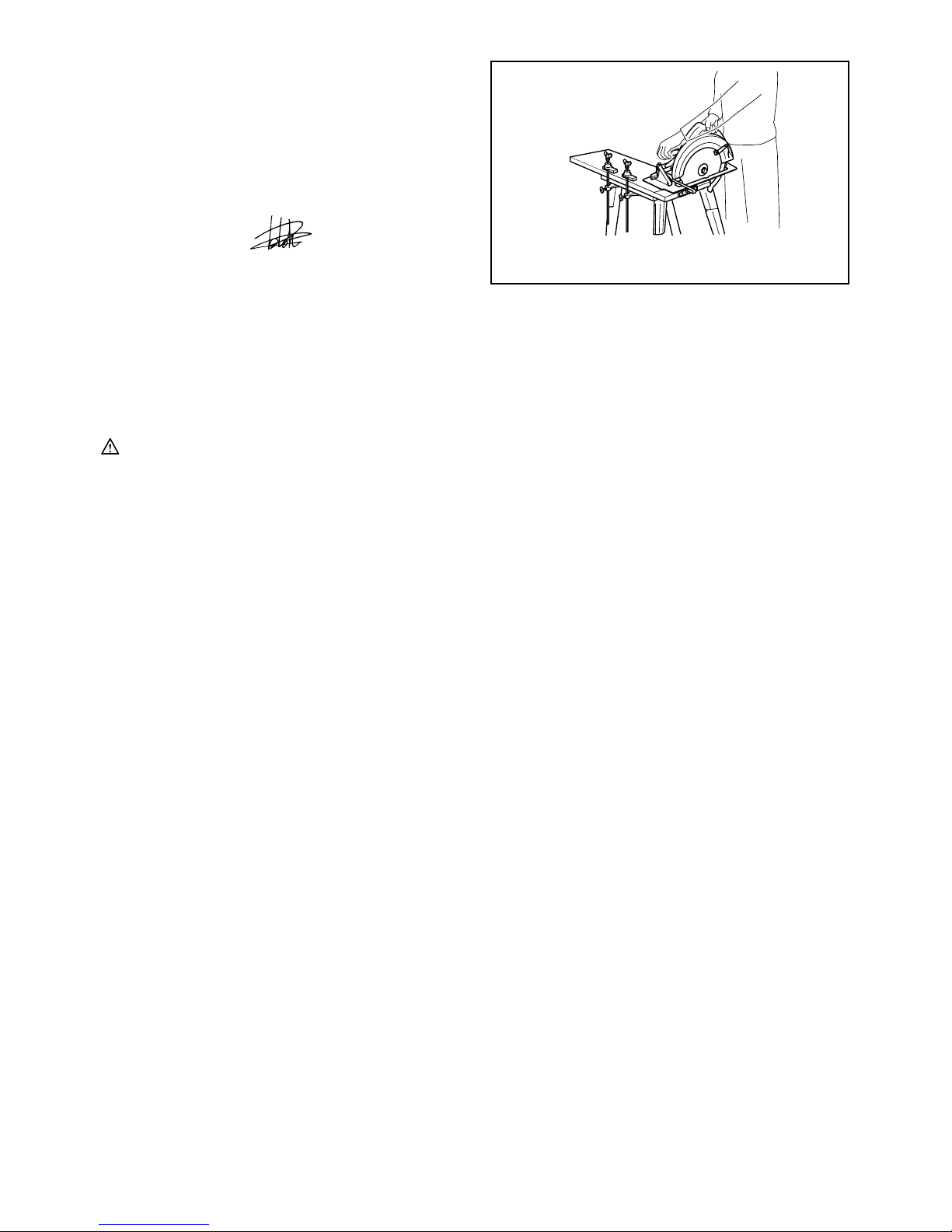

A typical illustration of proper hand support
and workpiece support.
000161
5. Hold power tool by insulated gripping
surfaces when performing an operation where
the cutting tool may contact hidden wiring.
Contact with a "live" wire will also make exposed
metal parts of the power tool "live" and shock the
operator.
6. When ripping always use a rip fence or
straight edge guide. This improves the accuracy
cut and reduces the chance of blade binding.
7. Always use blades with correct size and shape
(diamond versus round) of arbour holes.
Blades that do not match the mounting hardware
of the saw will run eccentrically, causing loss of
control.
8. Never use damaged or incorrect blade
washers or bolt. The blade washers and bolt
were specially designed for your saw, for optimum
performance and safety of operation.
9. Causes and Operator Prevention of Kickback:
−kickback is a sudden reaction to a pinched,
bound or misaligned saw blade, causing an
uncontrolled saw to lift up and out of the
workpiece toward the operator;
−when the blade is pinched or bound tightly by
the kerf closing down, the blade stalls and the
motor reaction drives the unit rapidly back
toward the operator;
−if the blade becomes twisted or misaligned in
the cut, the teeth at the back edge of the
blade can dig into the top surface of the wood
causing the blade to climb out of the kerf and
jump back toward the operator.
Kickback is the result of saw misuse and/or
incorrect operating procedures or conditions and
can be avoided by taking proper precautions as
given below.
• Maintain a firm grip with both hands on the
saw and position your arms to resist
kickback forces. Position your body to
either side of the blade, but not in line with
the blade. Kickback could cause the saw to
jump backwards, but kickback forces can be
controlled by the operator, if proper
precautions are taken.

6
• When blade is binding, or when
interrupting a cut for any reason, release
the trigger and hold the saw motionless in
the material until the blade comes to a
complete stop. Never attempt to remove
the saw from the work or pull the saw
backward while the blade is in motion or
kickback may occur. Investigate and take
corrective actions to eliminate the cause of
blade binding.
• When restarting a saw in the workpiece,
centre the saw blade in the kerf and check
that saw teeth are not engaged into the
material. If saw blade is binding, it may walk
up or kickback from the workpiece as the saw
is restarted.
• Support large panels to minimise the risk
of blade pinching and kickback. Large
panels tend to sag under their own weight.
Supports must be placed under the panel on
both sides, near the line of cut and near the
edge of the panel.
To minimize the risk of blade pinching and kickback.
When cutting operation requires the resting of the
saw on the workpiece, the saw should be rested on
the larger portion and the smaller piece cut off.

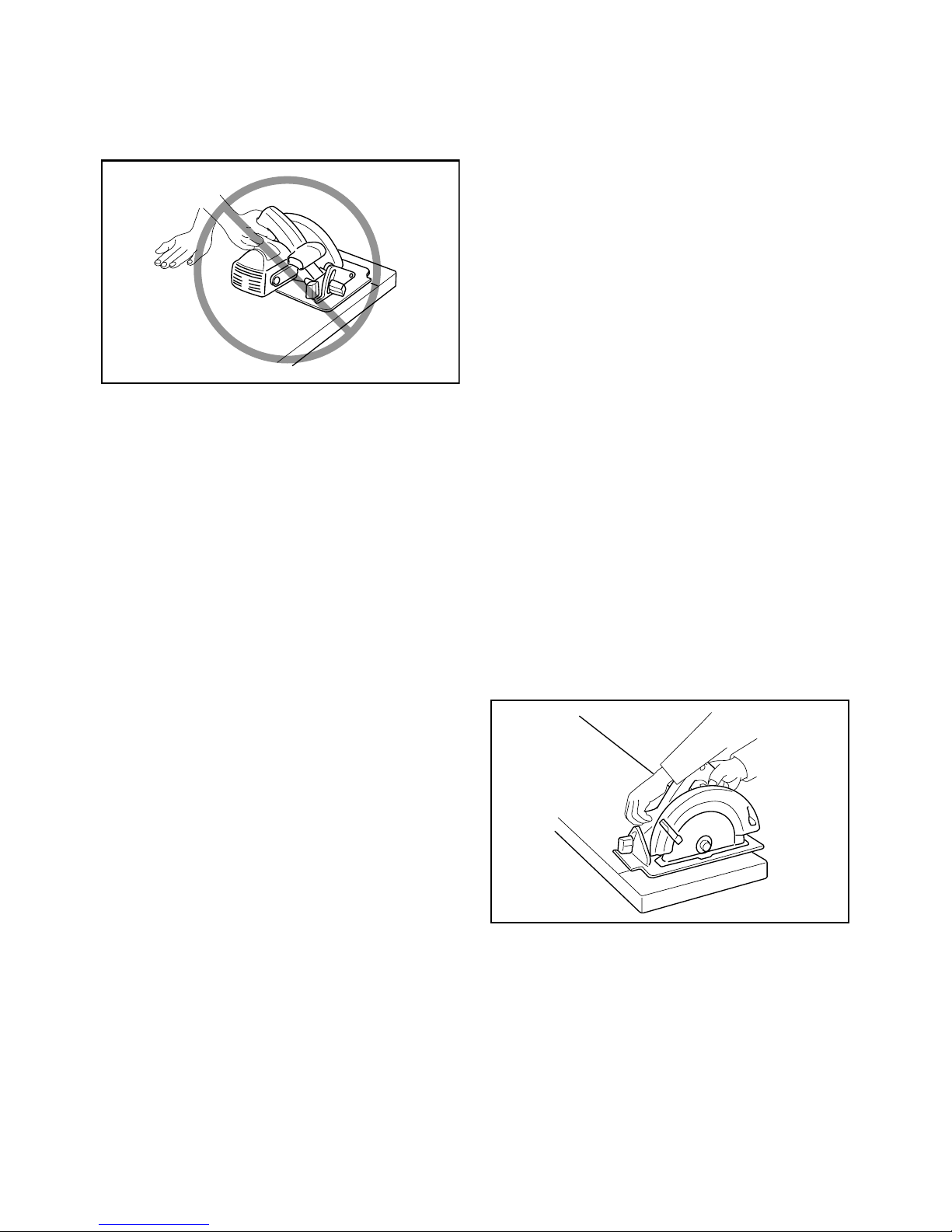

To avoid kickback, do support
board or panel near the cut.
000192
Do not support board or
panel away from the cut.
000191
• Do not use dull or damaged blades.
Unsharpened or improperly set blades
produce narrow kerf causing excessive friction,
blade binding and kickback. Keep blade sharp
and clean. Gum and wood pitch hardened on
blades slows saw and increases potential for
kickback. Keep blade clean by first removing it
from tool, then cleaning it with gum and pitch
remover, hot water or kerosene. Never use
gasoline.
• Blade depth and bevel adjusting locking
levers must be tight and secure before
making cut. If blade adjustment shifts while
cutting, it may cause binding and kickback.
• Use extra caution when making a "plunge
cut" into existing walls or other blind areas.
The protruding blade may cut objects that can
cause kickback. For plunge cuts, retract lower
guard using retracting handle.

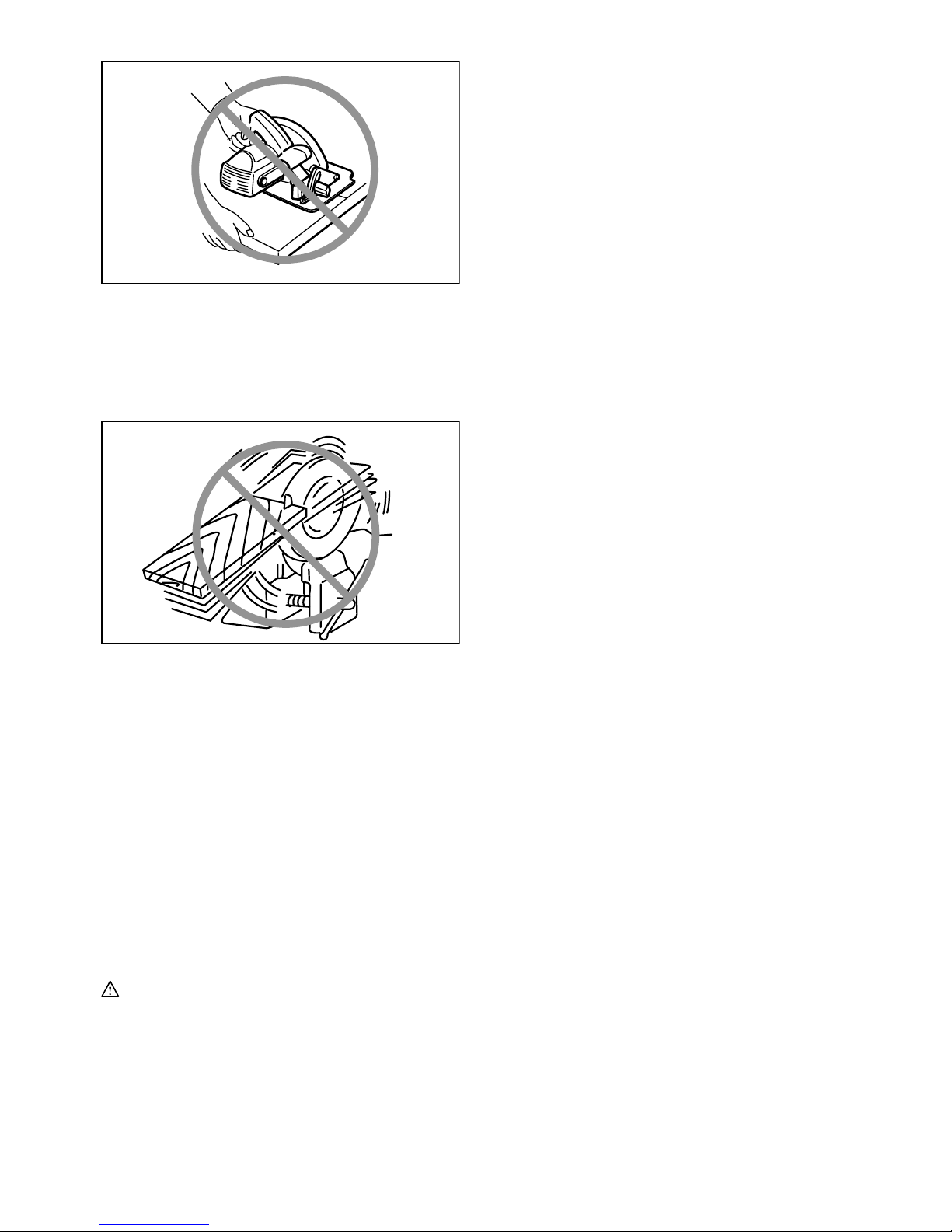

• ALWAYS hold the tool firmly with both
hands. NEVER place your hand or fingers
behind the saw. If kickback occurs, the saw
could easily jump backwards over your hand,
leading to serious personal injury.
000160
• Never force the saw. Forcing the saw can
cause uneven cuts, loss of accuracy, and
possible kickback. Push the saw forward at
a speed so that the blade cuts without slowing.
10. Check lower guard for proper closing before
each use. Do not operate the saw if lower
guard does not move freely and close instantly.
Never clamp or tie the lower guard into the
open position. If saw is accidentally dropped,
lower guard may be bent. Raise the lower guard
with the retracting handle and make sure it moves
freely and does not touch the blade or any other
part, in all angles and depths of cut.
To check lower guard, open lower guard by hand,
then release and watch guard closure. Also check
to see that retracting handle does not touch tool
housing. Leaving blade exposed is VERY
DANGEROUS and can lead to serious personal
injury.
11. Check the operation of the lower guard spring.
If the guard and the spring are not operating
properly, they must be serviced before use.

7
Lower guard may operate sluggishly due to
damaged parts, gummy deposits, or a build-up of
debris.
12. Lower guard should be retracted manually
only for special cuts such as "plunge cuts"
and "compound cuts." Raise lower guard by
retracting handle and as soon as blade enters
the material, the lower guard must be released.
For all other sawing, the lower guard should
operate automatically.
13. Always observe that the lower guard is
covering the blade before placing saw down
on bench or floor. An unprotected, coasting
blade will cause the saw to walk backwards,
cutting whatever is in its path. Be aware of the
time it takes for the blade to stop after switch is
released. Before setting the tool down after
completing a cut, be sure that the lower guard has
closed and the blade has come to a complete
stop.
14. Use extra caution when cutting damp wood,
pressure treated lumber, or wood containing
knots. Adjust speed of cut to maintain smooth
advancement of tool without decrease in blade
speed.
15. Avoid Cutting Nails. Inspect for and remove all
nails from lumber before cutting.
16. Place the wider portion of the saw base on
that part of the workpiece which is solidly
supported, not on the section that will fall off
when the cut is made. As examples, Fig. 1
illustrates the RIGHT way to cut off the end of
a board, and Fig. 2 the WRONG way. If the
workpiece is short or small, clamp it down. DO
NOT TRY TO HOLD SHORT PIECES BY HAND!
000163
Fig. 2
000190
17. Never attempt to saw with the circular saw
held upside down in a vise. This is extremely
dangerous and can lead to serious accidents.
000029
18. Some material contains chemicals which may
be toxic. Take caution to prevent dust
inhalation and skin contact. Follow material
supplier safety data.
19. Do not stop the blades by lateral pressure on
the saw blade.
20. Always use blades recommended in this
manual. Do not use any abrasive wheels.
21. Wear a dust mask and hearing protection
when use the tool.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.

8
ENC007-4
IMPORTANT SAFETY
INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product
using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical
attention right away. It may result in loss of
your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a
container with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
flow, overheating, possible burns and
even a breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 ﾟC (122 ﾟF).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use dropped or struck battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before
completely discharged.
Always stop tool operation and charge the
battery cartridge when you notice less tool
power.
2. Never recharge a fully charged battery
cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10 ﾟC - 40 ﾟC (50 ﾟF - 104 ﾟF).
Let a hot battery cartridge cool down before
charging it.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.
Installing or removing battery cartridge
Fig.1
• Always switch off the tool before insertion or
removal of the battery cartridge.
• To remove the battery cartridge, withdraw it from
the tool while sliding the button on the side of the
cartridge.
• To insert the battery cartridge, align the tongue on
the battery cartridge with the groove in the housing
and slip it into place. Always insert it all the way
until it locks in place with a little click. If you can
see the red part on the upper side of the button, it
is not locked completely. Insert it fully until the red
part cannot be seen. If not, it may accidentally fall
out of the tool, causing injury to you or someone
around you.
• Do not use force when inserting the battery
cartridge. If the cartridge does not slide in easily, it
is not being inserted correctly.
Adjusting depth of cut
Fig.2
CAUTION:
• After adjusting the depth of cut, always tighten the
lever securely.
Loosen the lever on the side of the rear handle and
move the base up or down. At the desired depth of cut,
secure the base by tightening the lever.
For cleaner, safer cuts, set cut depth so that no more
than one blade tooth projects below workpiece. Using
proper cut depth helps to reduce potential for dangerous
KICKBACKS which can cause personal injury.
Bevel cutting
Fig.3
Fig.4
For Model BSS610
Loosen the lever on the bevel scale plate on the front
base. Set for the desired angle (0° - 50°) by tilting
accordingly, then tighten the lever securely. Use the 45°
stopper when you do precise 45° angle cutting. Turn the
stopper counterclockwise fully for bevel cut (0° - 45°)
and turn it clockwise for 0° - 50° bevel cuts.
For Model BSS611
Loosen the lever on the bevel scale plate on the front
base. Set for the desired angle (0° - 50°) by tilting
accordingly, then tighten the lever securely.
Sighting
Fig.5
For straight cuts, align the A position on the front of the
base with your cutting line. For 45° bevel cuts, align the

9
B position with it.
Switch action
Fig.6
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger
actuates properly and returns to the "OFF" position
when released.
• Do not pull the switch trigger hard without pressing
the lock-off lever. This can cause switch breakage.
To prevent the switch trigger from being accidentally
pulled, a lock-off lever is provided. To start the tool,
press the lock-off lever and pull the switch trigger.
Release the switch trigger to stop.
WARNING:
• For your safety, this tool is equipped with lock-off
lever which prevents the tool from unintended
starting. NEVER use the tool if it runs when you
simply pull the switch trigger without pressing the
lock-off lever. Return tool a MAKITA service center
for proper repairs BAFORE further usage.
• NEVER tape down or defeat purpose and function
of lock-off lever.
Lighting the lamp
For Model BSS610 only
CAUTION:
• Do not look in the light or see the source of light
directly.
Only to turn on the light, pull the switch trigger without
pressing the lock-off lever.To turn on the light and run the
tool, press the lock-off lever and pull the switch trigger
with the lock-off lever being pressed.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of lamp.
Be careful not to scratch the lens of lamp, or it may
lower the illumination.
• Do not use gasoline, thinner or the like to clean the
lens of lamp. Using such substances will damage
the lens.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out
any work on the tool.
Removing or installing saw blade
Fig.7
CAUTION:
• Be sure the blade is installed with teeth pointing up
at the front of the tool.
• Use only the Makita wrench to install or remove the
blade.
To remove the blade, press the shaft lock so that the
blade cannot revolve and use the wrench to loosen the
hex bolt clockwise. Then remove the hex bolt, outer
flange and blade.
To install the blade, follow the removal procedure in
reverse. BE SURE TO TIGHTEN THE HEX BOLT
COUNTERCLOCKWISE SECURELY.
Fig.8
When changing blade, make sure to also clean upper
and lower blade guards of accumulated sawdust. Such
efforts do not, however, replace the need to check lower
guard operation before each use.
Hex wrench storage
Fig.9
When not in use, store the hex wrench as shown in the
figure to keep it from being lost.
Connecting a vacuum cleaner
Fig.10
Fig.11
When you wish to perform clean cutting operation,
connect a Makita vacuum cleaner to your tool. Install the
dust nozzle on the tool using the screw. Then connect a
hose of the vacuum cleaner to the dust nozzle as shown
in the figure.
OPERATION
CAUTION:
• Always insert the battery cartridge all the way until
it locks in place. If you can see the red part on the
upper side of the button, it is not locked completely.
Insert it fully until the red part cannot be seen. If not,
it may accidentally fall out of the tool, causing injury
to you or someone around you.
• Be sure to move the tool forward in a straight line
gently. Forcing or twisting the tool will result in
overheating the motor and dangerous kickback,
possibly causing severe injury.
• If the tool is operated continuously until the battery
cartridge has discharged, allow the tool to rest for
15 minutes before proceeding with a fresh battery.
Fig.12
Hold the tool firmly. The tool is provided with both a front
grip and rear handle. Use both to best grasp the tool. If
both hands are holding saw, they cannot be cut by the
blade. Set the base on the workpiece to be cut without
the blade making any contact. Then turn the tool on and
wait until the blade attains full speed. Now simply move
the tool forward over the workpiece surface, keeping it
flat and advancing smoothly until the sawing is
completed.
To get clean cuts, keep your sawing line straight and
your speed of advance uniform. If the cut fails to properly

10
follow your intended cut line, do not attempt to turn or
force the tool back to the cut line. Doing so may bind the
blade and lead to dangerous kickback and possible
serious injury. Release switch, wait for blade to stop and
then withdraw tool. Realign tool on new cut line, and
start cut again. Attempt to avoid positioning which
exposes operator to chips and wood dust being ejected
from saw. Use eye protection to help avoid injury.
Rip fence (Guide rule)
Fig.13
The handy rip fence allows you to do extra-accurate
straight cuts. Simply slide the rip fence up snugly against
the side of the workpiece and secure it in position with
the screw on the front of the base. It also makes
repeated cuts of uniform width possible.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
Adjusting for accuracy of 90° and 45° cut
(vertical and 45° cut)
For Model BSS610
This adjustment has been made at the factory. But if it is
off, adjust the adjusting screws with a hex wrench while
inspecting 90° or 45° the blade with the base using a
triangular rule or square rule, etc.
Adjusting for accuracy of 90° cut (vertical
cut)
For Model BSS611
This adjustment has been made at the factory. But if it is
off, adjust the adjusting screws with a hex wrench while
inspecting 90° the blade with the base using a
triangular rule or square rule, etc.
Fig.14
Fig.15
Replacing carbon brushes
Fig.16
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove the brush holder caps.
Take out the worn carbon brushes, insert the new ones
and secure the brush holder caps.
Fig.17
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers,
always using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Saw blades
• Rip fence (Guide rule)
• Hex wrench 5
• Dust nozzle
• Various type of Makita genuine batteries and
chargers

11
УКРАЇНСЬКА (Оригінальні інструкції)
Пояснення до загального виду
1-1. Червона частина
1-2. Кнопка
1-3. Касета закумулятором
2-1. Важіль
3-1. Важіль
4-1. Стопор
5-1. Основа
5-2. Лінія різання
6-1. Кнопка вимикача
6-2. Розчіпляючий важіль
7-1. Фіксатор
7-2. Шестигранний ключ
8-1. Внутрішній фланець
8-2. Диск пили
8-3. Зовнішній фланець
8-4. Болт із шестигранною головкою
9-1. Шестигранний ключ
10-1. Штуцер для пилу
10-2. Гвинт
11-1. Шланг
11-2. Пилосос
12-1. Задня ручка
12-2. Передня ручка
12-3. Основа
13-1. Затискний гвинт
13-2. Напрямна планка (реєстрова
мітка)
14-1. Гвинт регулювання на 45 ﾟ
(тільки BSS610)
14-2. Гвинт регулювання на 90 ﾟ
15-1. Трикутна лінійка
16-1. Обмежувальна відмітка
17-1. Ковпачок щіткотримача
17-2. Шуруповерт
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель BSS610 BSS611
Діаметр диску 165 мм
на 90° 57 мм
на 45° 40 мм
Макс. глибина різання
на 50° 36 мм
Швидкість холостого ходу (хв.-1) 3700
Загальна довжина 347 мм
Чиста вага 3,5 кг 3,3 кг
Номінальна напруга 18 Впост. Тока
• Через те, що ми не припиняємо програми досліджень ірозвитку, наведені тут технічні характеристики можуть бути змінені
без попередження.
• Технічні характеристики приладу та касета закумулятором можуть відрізнятися врізних країнах.
• Вага разом зкасетою закумулятором відповідно до EPTA-Procedure 01/2003
ENE028-1
Призначення
Інструмент призначено для поздовжнього та
поперечного різання за прямою лінією та різання під
косим кутом по деревині уміцному контакті із
деталлю.
ENG102-3
Шум
Рівень шуму за шкалою Аутиповому виконанні,
визначений відповідно до EN60745:
Рівень звукового тиску (LpA) : 91 дБ(A)
Рівень звукової потужності (LWA): 102 дБ(A)
Погрішність (К): 3 дБ(A)
Обов'язково використовуйте протишумові
засоби
ENG214-2
Вібрація
Загальна величина вібрації (сума трьох векторів),
визначена згідно зEN60745:
Режим роботи: різання ДСП
Вібрація (aгод) : 2,5 м/с2або менше
Похибка (К): 1,5 м/с2
ENG901-1
• Заявлене значення вібрації було виміряно у
відповідності до стандартних методів
тестування та може використовуватися для
порівняння одного інструмента зіншим.
• Заявлене значення вібрації може також
використовуватися для попередньої оцінки
впливу.
УВАГА:
• Залежно від умов використання вібрація під час
фактичної роботи інструмента може
відрізнятися від заявленого значення вібрації.
• Забезпечте належні запобіжні заходи для
захисту оператора, що відповідатимуть умовам
використання інструмента (слід брати до уваги
всі складові робочого циклу, такі як час, коли
інструмент вимкнено та коли він починає
працювати на холостому ході під час запуску).
ENH101-13
Тільки для країн Європи
Декларація про відповідність стандартам
ЄС
Наша компанія, Makita Corporation, як
відповідальний виробник, наголошує на тому, що
обладнання Makita:
Позначення обладнання:
Бездротова циркулярна пила

12
№моделі/ тип: BSS610, BSS611
єсерійним виробництвом та
Відповідає таким Європейським Директивам:
98/37/EC до 28 грудня 2009 року, апотім
2006/42/EC з29 грудня 2009 року
Та вироблені увідповідності до таких стандартів та
стандартизованих документів:
EN60745
Технічна документація знаходиться унашого
уповноваженого представника вЄвропі, асаме:
Makita International Europe Ltd,
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, Англія
30 січня 2009
000230
Томоязу Като
Директор
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, ЯПОНІЯ
GEA010-1
Застереження стосовно техніки
безпеки при роботі з
електроприладами
УВАГА! Прочитайте усі застереження
стосовно техніки безпеки та всі інструкції.
Недотримання даних застережень та інструкцій може
призвести до ураження струмом та виникнення
пожежі та/або серйозних травм.
Збережіть усі інструкції зтехніки
безпеки та експлуатації на майбутнє.
GEB060-1
ПОПЕРЕДЖЕННЯ ПРО
НЕБЕЗПЕКУ ПІД ЧАС РОБОТИ З
БЕЗДРОТОВОЮ
ЦИРКУЛЯРНОЮ ПИЛОЮ
Загроза:
1. Завжди тримай руки на відстані від зони
різання та полотна Тримай свою другу руку
на допоміжній ручці або кожусі двигуна.
Якщо тримати інструмент обома руками, їх
поріз полотном буде неможливим.
2. Забороняється простягати руки нижче
деталі.Кожух не захищає від полотна внизу
деталі. Не слід намагатися забирати відрізний
матеріал під час руху полотна.
ОБЕРЕЖНО: Полотна рухаються за інерцією
після вимкнення. Не слід брати відрізаний
матеріал доки полотно не зупиниться.
3. Слід відрегулювати глибину різання
відповідно до товщини деталі.Щонайменше
один зубець полотна повинно бути повністю
видно внизу деталі.
4. Забороняється тримати деталь, що
ріжеться, уруках або по за ногою. Слід
закріпити деталь до стійкої плити.Дуже
важливо підперти належним чином робоче
місце для того, щоб мінімізувати незахищеність
тіла, заїдання полотна або втрати контролю.
Типова ілюстрація належної підтримки руки
та робочої деталі.
000161
5. Тримайте електроприлад за ізольовані
поверхні держака під час виконання дії, за
якої він може зачепити сховану
електропроводку.Торкання струмоведучої
проводки може призвести до передання
напруги до металевих частин електроприладу
та ураженню електричним струмом оператора.
6. Під час поздовжнього пиляння слід завжди
користуватися напрямною планкою або
прямою лінійкою.Це покращить точність
різання та зменшить імовірність заїдання
полотна.
7. Завжди слід використовувати диски зі
шпиндельними отворами відповідного
розміру та форми (алмазні до круглих).
Диски, що не відповідають приналежностям
для кріплення, працюють ексцентрично, що
призведе до втрати контролю.
8. Ніколи не слід використовувати
пошкоджені або неправильні шайби або
болти диску.Шайби та болти диску
спеціально призначені для вашого інструменту
для того, щоб забезпечити оптимальні робочі
властивості та безпечну експлуатацію.
9. Причини та заходи запобігання віддачі:
−Віддача це несподівана реакція
защемленого, застряглого або зміщеного
пильного полотна, що призводить до
неконтрольованого вистрілювання пили
вгору та із деталі унапрямку до оператора.
−Коли полотно защемилось або щільно
заїло впропилі, полотно зупиняється та
працюючий двигун призводить до

13
швидкого відкидання пристрою до
оператора.
−Якщо полотно закрутилося або змістилося
впрорізі, зубець заднього краю полотна
може встромитися уверхню поверхню
деревини, що всвою чергу призведе до
виходу полотна із пропила та
відскакуванню його до оператора.
Причиною віддачі єнеправильне користування
пилою та/або неправильний порядок
експлуатації або умови експлуатації, та їх
можна уникнути дотримуючись запобіжних
заходів, що наведені нижче:
• Слід міцно обома руками тримати пилу
за ручку та розмістити руки таким чином,
щоб протистояти зусиллю віддачі. Слід
зайняти положення збудь-якого боку
полотна, але не на одній прямій зним.У
разі віддачі пила відскочить назад, але
оператор зможе контролювати зусилля
віддачі, якщо буде вжито всіх запобіжних
заходів.
• Уразі заїдання полотна або якщо
різання зупинено збудь яких причин,
слід відпустити вимикач та потримати
пилу вматеріалі нерухомо доки полотно
повністю не зупиниться. Ніколи не слід
намагатися зняти пилу із деталі або
витягти її під час руху полотна, в
протилежному випадку станеться
ВІДДАЧА.Ретельно огляньте пилу та
скорегуйте її, щоб усунути причину
заїдання полотна.
• Під час повторного встановлення пили
на деталь, вдеталі слід відцентрувати
пильне полотно впропилі та перевірити,
чи не зачепилися зуб'япили вматеріалі.
Якщо пильне полотно защемлене, воно
може вийти або відскочити із деталі під час
повторного увімкнення пили.
• Слід опирати великі панелі для того,щоб
мінімізувати ризик защемлення полотна
або віддачі.Великі панелі прогинаються
під своєю вагою. Панель слід опирати з
обох боків, біля лінії різання та біля краю
панелі.
Для того, щоб мінімізувати ризик заїдання
полотна та віддачі. Якщо під час різання пилу
необхідно обперти на деталь, пилу слід опирати
на найбільшу частину та найменший кусок, що
відрізається.
Для того, щоб запобігти віддачі, слід підпирати
дошку або панель біля прорізу.
000192
Не слід спирати дошку або панелі
на відстані від прорізу.
000191
• Не слід користуватися тупими або
пошкодженими полотнами.Незагострені
або неправильно встановлені полотна
виконують вузький пропил, що призводить
до зайвого тертя, заїдання полотна або
віддачі. Полотна повинні бути завжди
загостреними та чистими. Деревний пек та
смола застиглі на полотнах сповільнюють
пилу та збільшують ризик віддачі. Для того,
щоб лезо було завжди чистим слід
по-перше зняти його із інструменту, потім
почистити його за допомогою засобу для
видалення смоли та пеку, гарячої води або
гасу. Забороняється використовувати
бензин.
• Перед початком різання слід затягнути
та закріпити затискні важелі
регулювання глибини полотна та нахилу.
Якщо під час різання відрегульоване
полотно посунеться, це може призвести до
його заїдання або віддачі.
• Зособливою обережністю слід
виконувати "врізання" віснуючі стіни
або інші невидимі зони.Виступаюче лезо
може зіткнутися зпредметами, що
спричинять віддачу. Під час врізання слід
відвести нижній захисний кожух за
допомогою держака.

14
• Інструмент слід ЗАВЖДИ міцно тримати
обома руками. НІКОЛИ не кладіть руки
або пальці позаду пили.Уразі віддачі
пила може просто перескочити ваші руки,
та серйозно поранити.
000160
• Ніколи не можна прикладати силу до
пили. Прикладання сили може
призвести до нерівного прорізу, втрати
точності та можливої віддачі.Слід
натискати на пилу уперед таким чином, щоб
лезо різало не зменшуючи швидкості.
10. Щораз перед початком роботи слід
перевіряти належне закриття нижнього
кожуху. Не слід починати роботу, якщо
нижній захисний кожух не рухається вільно
та одразу не закривається. Ніколи не слід
затискати або затягувати нижній кожух у
відкритому положенні.Якщо пила випадково
впаде, нижній захисний кожух може погнутися.
Підійміть нижній захисний кожух ручкою
відведення та перевірте, чи вільно він
пересувається, чи не торкається леза, або
інших частин, при усіх можливих глибинах
різання та під кожним кутом.
Для того, щоб оглянути нижній захисний кожух,
відкрийте його руками, потім відпустіть та
подивіться як він закриється. Також слід
перевірити, чи не торкається ручка відведення
корпусу інструмента. Не слід залишати лезо
відкритим, це ДУЖЕ НЕБЕЗПЕЧНО та може
призвести до серйозного поранення.
11. Слід перевірити функціонування пружини
нижнього захисного кожуха. Уразі
неналежної роботи захисного кожуха та
пружини, їх слід відремонтувати перед
використанням.Нижній захисний кожух може
повільно працювати при наявності
пошкоджених частин, клейких відкладень або
налипання бруду.
12. Нижній захисний кожух слід відводити
руками тільки при виконанні спеціальних
прорізів таких як "врізання" та
"комбіноване різання". Підійміть нижній
захисний кожух за допомогою ручки
відведення та як тільки лезо увійде у
матеріал, слід відпустити кожух.Під час усіх
інших видів різання, нижній захисний кожух
повинен працювати автоматично.
13. Перед встановленням пили на верстат або
підлогу слід завжди перевіряти, щоб нижній
захисний кожух покривав лезо.Незахищене
лезо, що рухається за інерцією, призведе до
пересування пили назад, різання усього на
своєму шляху. Слід пам'ятати, що після
вимкнення перемикача диск потребує деякий
час для повної зупинки. Перед опусканням
інструменту після завершення різання, слід
перевірити, щоб нижній захисний кожух
закрився та лезо повністю зупинилося.
14. Слід бути дуже обережними під час різання
сирої деревини, лісоматеріалу обробленого
під тиском або сучкуватої деревини.Слід
відрегулювати швидкість, для того щоб
забезпечити плавне пересування інструменту
уперед не зменшуючи швидкості леза.
15. Слід уникати різання цвяхів. Перед
початком роботи огляньте та заберіть усі
цвяхи злісоматеріалу.
16. Слід покласти ширшу частину основи пили
на ту частину деталі, яка має тверду опору,
та ні вякому разі не на ту частину, що впаде
після різання. Наприклад, на Малюнку 1
зображено як ПРАВИЛЬНО слід відрізати
край дошки, та на Малюнку 2 як НЕ СЛІД.
Короткі та маленькі деталі слід обов'язково
притискати.. ЗАБОРОНЯЄТЬСЯ ТРИМАТИ
МАЛЕНЬКІ ДЕТАЛІ РУКАМИ!
000163

15
Fig. 2
000190
17. Ніколи не слід пробувати різати
циркулярною пилою, якщо вона затиснута
лещатами догори ногами. Це дуже
небезпечно та може призвести до
серйозного поранення.
000029
18. Деякі матеріали мають усвоєму складі
токсичні хімічні речовини. Будьте уважні,
щоб запобігти вдихання пилу та контактів зі
шкірою. Дотримуйтеся правил техніки
безпеки виробника матеріалу .
19. Забороняється зупиняти леза, натиснувши
на бокову поверхню пильного леза.
20. Завжди використовуй полотна
рекомендовані вцьому посібнику. Не слід
використовувати абразивні кола.
21. Під час користування інструментом слід
одягати пилозахисну маску та засоби
захисту органів слуху.
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ
УВАГА:
НІКОЛИ НЕ СЛІД втрачати пильності та
розслаблюватися під час користування виробом
(що приходить при частому використанні); слід
завжди строго дотримуватися правил безпеки під
час використання цього пристрою. НЕНАЛЕЖНЕ
ВИКОРИСТАННЯ або недотримання правил
безпеки, викладених вцьому документі, може
призвести до серйозних травм.
ENC007-4
ВАЖЛИВІ ІНСТРУКЦІЇ БЕЗПЕКИ
ДЛЯ КАСЕТИ АКУМУЛЯТОРА
1. Перед тим як користуватися касетою
акумулятора, слід прочитати усі інструкції
та попереджуючі відмітки щодо (1)
зарядний пристрій акумулятора, (2)
акумулятор та (3) вироби, що працюють від
акумулятора.
2. Не слід розбирати касету акумулятора.
3. Якщо період роботи дуже покоротшав, слід
негайно припинити користування. Це може
призвести до ризику перегріву, опіку та
навіть вибуху.
4. Якщо електроліт потрапив до очей, слід
промити їх чистою водою та негайно
звернутися за медичного закладу. Це може
призвести до втрати зору.
5. Не замкніть касету акумулятора.
(1) Не слід торкатися клем будь яким
струмопровідним матеріалом.
(2) Не слід зберігати касету акумулятора в
ємності зіншими металевими
предметами, такими як цвяхи, монети і
т.д.
(3) Не залишайте касету акумулятора під
дощем, запобігайте контакту зводою.
Коротке замикання може призвести до
великого струму, перегріву, можливих
опіків та навіть виходу зладу.
6. Не слід зберігати інструмент та касету з
акумулятором вмістах, де температура
може сягнути та перевищити 50гр.ﾟC (122 ﾟ
F).
7. Не слід спалювати касету закумулятором
навіть, якщо вона була неодноразово
пошкоджена або повністю спрацьована.
Касета закумулятором може вибухнути в
огні.
8. Не слід кидати або ударяти акумулятор.
9. Не слід використовувати акумулятор, що
зазнав падіння або удару.
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ
Поради по забезпеченню максимального
строку експлуатації акумулятора
1. Касету закумулятором слід заряджати до
того, як він розрядиться повністю.
Завжди слід зупинити роботу інструменту
та зарядити акумулятор, якщо ви помітили
зменшення потужності інструменту.
2. Ніколи не слід заряджати повторно
повністю заряджену касету закумулятором.
Перезарядження скорочує строк

16
експлуатації акумулятора.
3. Касету закумулятором слід заряджати при
кімнатній температурі 10 ﾟC - 40 ﾟC (50 ﾟF -
104 ﾟF). Перед тим як заряджати касету з
акумулятором слід залишити її доки вона не
остигне.
ІНСТРУКЦІЯ ЗВИКОРИСТАННЯ
ОБЕРЕЖНО:
• Завжди перевіряйте, щоб прилад був
вимкнений, акасета закумулятором була знята,
перед регулюванням або перевіркою
функціонування інструмента.
Встановлення та зняття касети з
акумулятором.
Fig.1
• Перед тим, як встановлювати або знімати
касету закумулятором, інструмент слід завжди
вимикати.
• Для того, щоб зняти касету закумулятором, її
слід витягти зінструмента, натиснувши кнопку
збоку касети.
• Для того, щоб вставити касету закумулятором,
слід сумістити шпонку касети збатареями із
пазом вкорпусі та вставити касету. Касету слід
завжди вставляти до упору доки не почується
щиглик, ікасету буде заблоковано вробочому
положенні. Якщо на верхній частині кнопки
видна червона частина, це означає, що вона
заблокована неповністю. Вставте касету
повністю, доки червону частину не буде видно.
Якщо цього не зробити, то касета може
випадково випасти зінструмента та поранити
вас або людей, що знаходяться поряд.
• Не застосовуйте силу, вставляючи касету з
акумулятором. Якщо касета не вставляється
легко, то це означає, що ви її невірно
вставляєте.
Регулювання глибини різання
Fig.2
ОБЕРЕЖНО:
• Після регулювання глибини різання слід завжди
надійно затягнути важіль.
Послабте важіль збоку задньої ручки та пересуньте
основу вверх або вниз. На необхідній глибині різання
закріпіть основу, затягнувши важіль.
Для забезпечення рівнішого різання, слід
відрегулювати глибину різання таким чином, щоб за
межі деталі виходило не більше, ніж один зубець
полотна. Використання вірної глибини різання
допомагає знизити потенціальну небезпеку ВІДДАЧІ,
яка може призвести до поранень.
Різання під кутом
Fig.3
Fig.4
Для моделі BSS610
Послабте важіль на шкалі нахилу впередній частині
основи. Встановіть бажаний кут (0° - 50°), відповідно
нахиливши інструмент, апотім надійно затягніть
гвинт. Для виконання точного різання під кутом 45°
слід використовувати стопор для кута 45°. Повністю
поверніть важіль по годинниковій стрільці для
різання під кутом 0°-45°, адля різання під кутом
0°-50° поверніть його проти годинникової стрілки.
Для моделі BSS611
Послабте важіль на шкалі нахилу впередній частині
основи. Встановіть бажаний кут (0° - 50°), відповідно
нахиливши інструмент, апотім надійно затягніть
гвинт.
Виставляння
Fig.5
Для виконання прямих розрізів слід сумістити
положення "А" упередній частині основи із лінією
розрізу. Для розрізів під кутом 45°, злінією розрізу
слід сумістити положення "В".
Дія вимикача.
Fig.6
ОБЕРЕЖНО:
• Перед тим, як вставляти касету закумулятором
вінструмент, слід перевірити належну роботу
курка вмикача, тобто щоб він повертався у
положення "ВИМК.", коли його відпускають.
• Неможна із силою натискати на курок вмикача,
якщо важіль блокування вимкненого положення
не натиснутий. Це може зламати вмикач.
Для того, щоб запобігти випадковому натисканню
курка вмикача, передбачений важіль блокування
вимкненого положення. Для того, щоб запустити
інструмент, натисніть на важіль блокування
вимкненого положення та натисніть на курок
вимкненого положення. Для зупинення роботи курок
слід відпустити.
УВАГА:
• Із міркувань безпеки цей інструмент
обладнаний важелем блокування вимкненого
положення, що запобігає довільному запуску
інструмента. ЗАБОРОНЕНО використовувати
інструмент, якщо він запускається простим
натисканням курка вмикача без натискання
важеля блокування вимкненого положення.
ПЕРЕД подальшим використанням інструмент
здати времонт до сервісного центра MAKITA.
• ЗАБОРОНЕНО фіксувати скотчем або іншим
чином відключати функцію важеля блокування
вимкненого положення.

17
Увімкнення підсвічування
Тільки для моделі BSS610
ОБЕРЕЖНО:
• Не дивіться на світло або безпосередньо на
джерело світла.
Для того, щоб тільки увімкнути підсвічування,
натисніть на курок вмикача, не натискаючи на важіль
блокування вимкненого положення. Для того, щоб
увімкнути підсвічування та запустити інструмент,
натисніть на важіль блокування вимкненого
положення та натисніть на курок вмикача, тримаючи
важіль натиснутим.
ПРИМІТКА:
• Для видалення бруду злінзи підсвітки
користуйтесь сухою тканиною. Будьте обережні,
щоб не подряпати лінзу підсвітки, тому що
можна погіршити освітлювання.
• Для чищення скла ліхтаря підсвічування
неможна використовувати бензин, розчинник
або подібні матеріали. Використання таких
речовин пошкодить скло.
КОМПЛЕКТУВАННЯ
ОБЕРЕЖНО:
• Завжди перевіряйте, щоб прилад був
вимкнений, акасета закумулятором була знята,
перед тим, як проводити будь-які роботи на
інструменті.
Зняття та встановлення полотна пили
Fig.7
ОБЕРЕЖНО:
• Перевірте, щоб полотно було встановлене так,
щоб зубці були направлені вгору внапрямку
передньої частини інструмента.
• Для встановлення або зняття полотна слід
використовувати тільки ключ виробництва
компанії Makita.
Для того, щоб зняти полотно, слід повністю
натиснути замок вала таким чином, щоб полотно не
могло обертатись, та за допомогою ключа послабити
болт із шестигранною голівкою, повернувши його по
годинниковій стрілці. Потім слід вийняти болт,
зовнішній фланець та полотно.
Для того, щоб встановити полотно, виконайте
процедуру його зняття узворотному порядку.
ПЕРЕВІРТЕ, ЩОБ БОЛТ ІЗ ШЕСТИГРАННОЮ
ГОЛІВКОЮ БУВ НАДІЙНО ЗАТЯГНУТИЙ ПРОТИ
ГОДИННИКОВОЇ СТРІЛКИ.
Fig.8
Під час зміни полотна слід також очистити верхній та
нижній кожухи полотна від тирси, що накопичилась.
Однак, такі дії на заміщають необхідності перевірки
роботи нижнього кожуха перед кожним
використанням.
Зберігання шестигранного ключа
Fig.9
Коли шестигранний ключ не використовується, щоб
він не загубився, його слід зберігати як показано на
малюнку.
Підключення пилососа
Fig.10
Fig.11
Якщо ви хочете виконати операції зрізання із
дотриманням чистоти, до інструмента слід
підключити пилосос Makita. Встановіть наконечник
для пилу на інструмент за допомогою гвинтів. Потім
приєднайте шланг пилососа до наконечника для
пилу, як показано на малюнку.
ЗАСТОСУВАННЯ
ОБЕРЕЖНО:
• Касету із акумулятором слід завжди вставляти
повністю, доки вона не заблокується на місці.
Якщо на верхній частині кнопки видна червона
частина, це означає, що вона заблокована
неповністю. Вставте касету повністю, доки
червону частину не буде видно. Якщо цього не
зробити, то касета може випадково випасти з
інструмента та поранити вас або людей, що
знаходяться поряд.
• Інструмент слід плавно переміщати по прямій
лінії. Докладання зусиль або перекручування
інструмента можуть призвести до його перегріву
та небезпечної віддачі, що всвою чергу може
призвести до серйозних травм.
• Якщо інструмент експлуатується постійно, доки
не розрядиться касета закумулятором, то
перед тим, як встановлювати новий акумулятор,
інструментові треба дати відпочити протягом 15
хвилин.
Fig.12
Інструмент слід тримати міцно. На інструменті єяк
передня, так ізадня ручка. Тримати інструмент слід
за обидві ручки. Якщо пилу тримати обома руками,
то вони не можуть бути порізані полотном.
Встановіть основу на деталь, що різатиметься таким
чином, щоб полотно її не торкалось. Потім увімкніть
інструмент та заждіть, доки полотно набере повної
швидкості. Тепер слід просто перемістити інструмент
вперед по поверхні деталі, утримуючи його на
площині та плавно просуваючи його, доки пиляння не
буде завершено.
Для точного різання слід дотримувати прямої лінії, та
просувати пилу зоднаковою швидкістю. Якщо під час
різання напрям різання відхиляється від наміченого,
неможна намагатись повернути або силою
направити інструмент назад на лінію різання. Такі дії
можуть призвести до заклинювання полотна та

18
віддачі із подальшою тяжкою травмою. Відпустіть
перемикач, зачекайте, доки полотно зупиниться, а
потім заберіть інструмент. Виставте інструмент на
нову лінію різання та почніть різання знов.
Намагайтесь на займати таких положень, уяких би
з-під пили на оператора летіла тирса або тріски. Для
запобігання травмам слід вдягати засоби захисту
очей.
Напрямна планка (реєстрова мітка)
Fig.13
Зручна напрямна планка дозволяє робити більш
точні прямі прорізи. Слід просто пересунути
напрямну планку впритул до краю деталі та закріпити
її уположенні за допомогою гвинта впередній
частині основи. Це також дає можливість
багаторазового виконання прорізів однакової
ширини.
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
ОБЕРЕЖНО:
• Завжди перевіряйте, щоб прилад був
вимкнений, акасета закумулятором була знята,
перед проведенням перевірки або
обслуговування.
Регулювання точності зрізу на 90° та 45°
(вертикальний зріз та зріз під 45°)
Для моделі BSS610
Регулювання було виконано на заводі. Але якщо
цього немає, слід відрегулювати гвинт регулювання
за допомогою шестигранного ключа, перевіряючи кут
полотна 90° або 45° відносно основи за допомогою
трикутної лінійки, косинця та ін.
Регулювання точності 90° зрізу
(вертикальний зріз)
Для моделі BSS611
Регулювання було виконано на заводі. Але якщо
цього немає, слід відрегулювати гвинти регулювання
за допомогою шестигранного ключа, перевіряючи кут
полотна 90° відносно основи за допомогою трикутної
лінійки, косинця та ін.
Fig.14
Fig.15
Заміна вугільних щіток
Fig.16
Регулярно знімайте та перевіряйте вугільні щітки.
Замінюйте їх, коли знос сягає граничної відмітки.
Вугільні щітки повинні бути чистими та вільно
рухатись ущіткотримачах. Одночасно треба
замінювати обидві вугільні щітки. Використовуйте
лише однакові вугільні щітки.
Для видалення ковпачків щіткотримачів користуйтесь
викруткою. Видаліть зношені вугільні щітки, вставте
нові та закріпіть ковпачки щіткотримачів.
Fig.17
Для того, щоб підтримувати БЕЗПЕКУ та
НАДІЙНІСТЬ, ремонт, технічне обслуговування або
регулювання мають виконувати уповноважені центри
обслуговування "Макіта", де використовуються лише
стандартні запчастини "Макіта".
ОСНАЩЕННЯ
ОБЕРЕЖНО:
• Це оснащення або приладдя рекомендовано
для використання зінструментами "Макіта", що
описані вінструкції зексплуатації.
Використання якогось іншого оснащення або
приладдя може спричинити травмування.
Оснащення або приладдя слід використовувати
лише за призначенням.
Уразі необхідності, отримати допомогу вбільш
детальному ознайомленні зоснащенням звертайтесь
до місцевого Сервісного центру "Макіта".
• Полотна пили
• Напрямна планка (реєстрова мітка)
• Шестигранний ключ 5
• Наконечник для пилу
• Різні типи оригінальних акумуляторів та
зарядних пристроїв виробництва компанії
Makita

19
POLSKI (Oryginalna instrukcja)
Objaśnienia do widoku ogólnego
1-1. Czerwony element
1-2. Przycisk
1-3. Akumulator
2-1. Dźwignia
3-1. Dźwignia
4-1. Ogranicznik
5-1. Podstawa
5-2. Linia cięcia
6-1. Spust przełącznika
6-2. Dźwignia wyłączenia blokady
7-1. Blokada wału
7-2. Klucz sześciokątny
8-1. Kołnierz wewnętrzny
8-2. Tarcza
8-3. Kołnierz zewnętrzny
8-4. Śruba sześciokątna
9-1. Klucz sześciokątny
10-1. Dysza odpylania
10-2. Śruba
11-1. Wąż
11-2. Odkurzacz
12-1. Uchwyt tylny
12-2. Uchwyt przedni
12-3. Podstawa
13-1. Śruba zaciskowa
13-2. Prowadnica wzdłużna
14-1. Śruba regulacyjna dla 45 ﾟ(Tylko
BSS610)
14-2. Śruba regulacyjna dla 90 ﾟ
15-1. Ekierka
16-1. Znak ograniczenia
17-1. Pokrywka uchwytu szczotki
17-2. Wkrętarka
SPECYFIAKCJE
Model BSS610 BSS611
Średnica tarczy 165 mm
przy kącie 90° 57 mm
przy kącie 45° 40 mm
Maks. głębokość cięcia
przy kącie 50° 36 mm
Prędkość bez obciążenia (min-1) 3 700
Długość całkowita 347 mm
Ciężar netto 3,5 kg 3,3 kg
Napięcie znamionowe Prąd stały 18V
• W związku ze stale prowadzonym przez nasząfirmęprogramem badawczo-rozwojowym, niniejsze specyfikacje mogąulec zmianom
bez wcześniejszego powiadomienia.
• W innych krajach urządzenie może miećodmienne parametry techniczne I może byćwyposażone w inny akumulator.
• Waga urządzenia wraz z akumulatorem obliczona zgodnie z procedurąEPTA 01/2003
ENE028-1
IPrzeznaczenie
Narzędzie przeznaczone jest do wykonywania
wzdłużnych i poprzecznych cięć prostych oraz cięć pod
kątem w drewnie, gdy spoczywa ono na obrabianym
elemencie.
ENG102-3
Poziom hałasu i drgań
Typowy równoważny poziom dźwięku A określony w
oparciu o EN60745:
Poziom ciśnienia akustycznego (LpA) : 91 dB (A)
Poziom mocy akustycznej (LWA): 102 dB (A)
Niepewność (K): 3 dB(A)
Należy stosowaćochraniacze słuchu
ENG214-2
Drgania
Całkowita wartość poziomu drgań(suma wektorów w 3
osiach) określona zgodnie z normąEN60745:
Tryb pracy: cięcie płyty wiórowej
Emisja drgań(ah): 2,5 m/s2lub poniżej
Niepewność (K) : 1,5 m/s2
ENG901-1
• Deklarowana wartość wytwarzanych drgańzostała
zmierzona zgodnie ze standardowąmetodą
testowąi można jąwykorzystaćdo porównywania
narzędzi.
• Deklarowanąwartość wytwarzanych drgańmożna
także wykorzystaćwe wstępnej ocenie narażenia.
OSTRZEŻENIE:
• Drgania wytwarzane podczas rzeczywistego
użytkowania elektronarzędzia mogąsięróżnićod
wartości deklarowanej, w zależności od sposobu
jego użytkowania.
• W oparciu o szacowane narażenie w
rzeczywistych warunkach użytkowania należy
określićśrodki bezpieczeństwa w celu ochrony
operatora (uwzględniając wszystkie elementy
cyklu działania, tj. czas, kiedy narzędzie jest
wyłączone i kiedy pracuje na biegu jałowym, a
także czas, kiedy jest włączone).
ENH101-13
Dotyczy tylko krajów europejskich
Deklaracja zgodności UE
Niniejszym firma Makita Corporation jako
odpowiedzialny producent oświadcza, iżopisywane
urządzenie marki Makita:
Opis maszyny:
A
kumulatorowa pilarka tarczowa
Model nr/ Typ: BSS610, BSS611
jest produkowane seryjnie oraz

20
jest zgodne z wymogami określonymi w
następujących dyrektywach europejskich:
98/37/WE do dnia 28 grudnia 2009, a począwszy
od dnia 29 grudnia 2009 - 2006/42/WE
Jest produkowane zgodnie z następującymi normami
lub dokumentami normalizacyjnymi:
EN60745
Dokumentacja techniczna przechowywana jest przez
naszego autoryzowanego przedstawiciela na Europę,
którym jest:
Makita International Europe Ltd,
Michigan, Drive, Tongwell,
Milton Keynes, MK15 8JD, Anglia
30 stycznia 2009
000230
Tomoyasu Kato
Dyrektor
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, JAPONIA
GEA010-1
Ogólne zasady bezpieczeństwa
obsługi elektronarzędzi
OSTRZEŻENIE Przeczytaj wszystkie ostrzeżenia
i instrukcje. Nie przestrzeganie ich może prowadzićdo
porażeńprądem, pożarów i/lub poważnych obrażeń
ciała.
Wszystkie ostrzeżenia i instrukcje należy
zachowaćdo późniejszego
wykorzystania.
GEB060-1
OSTRZEŻENIA DOTYCZĄCE
BEZPIECZNEJ EKSPLOATACJI
BEZPRZEWODOWEJ PIŁY
TARCZOWEJ
Uwaga - niebezpieczeństwo:
1. Nie wolno zbliżaćrąk do tarczy ani do strefy
cięcia. Drugąrękęnależy trzymaćna
pomocniczym uchwycie lub obudowie
silnika.Trzymanie narzędzia oburącz chroni ręce
przed pokaleczeniem przez tarczę.
2. Nie wolno sięgaćrękoma pod spód
przecinanego elementu. Poniżej przecinanego
elementu osłona nie chroni przed tarczą. Nie
wolno usuwaćprzeciętego materiału, gdy tarcza
jest w ruchu.
UWAGA: Po wyłączeniu tarcze dalej obracająsię
siłą bezwładności. Przed chwyceniem przeciętego
materiału należy więc odczekać, ażtarcza
zatrzyma się.
3. Głębokość cięcia należy dostosowaćdo
grubości przecinanego elementu. Poza dolną
powierzchnięelementu może wystawaćnajwyżej
jeden cały ząb tarczy.
4. Przecinanego elementu nie wolno trzymaćw
rękach bądźna nodze. Element należy
zamocowaćdo stabilnej podstawy.Prawidłowe
podparcie elementu jest istotne, ponieważ
minimalizuje stopieńzagrożenia dla operatora i
ryzyko zakleszczenia siętarczy oraz utraty
kontroli.
Typowy przykład ilustrujący sposób oparcia
rąk i podparcia przecinanego elementu.
000161
5. Gdy narzędzie tnące podczas pracy może
zetknąć sięz ukrytymi przewodami
elektrycznymi bądźwłasnym przewodem
zasilającym, należy trzymaćurządzenie za
izolowane uchwyty. Zetknięcie z przewodem
elektrycznym pod napięciem powoduje, że
równieżodsłonięte elementy metalowe narzędzia
znajdąsiępod napięciem, grożąc porażeniem
operatora prądem elektrycznym.
6. W przypadku cięć wzdłużnych należy używać
prowadnicy wzdłużnej lub prowadnicy
krawędziowej. Polepszająone dokładność cięcia
i zmniejszająryzyko zakleszczenia siętarczy.
7. Zawsze należy używaćtarcz o prawidłowym
rozmiarze i kształcie (romb lub koło) otworu na
wałek. Tarcze, które nie pasujądo osprzętu do ich
montażu w narzędziu, będąobracaćsię
mimośrodowo, grożąc utratąkontroli.
8. Nie wolno używaćuszkodzonych albo
niewłaściwych podkładek albo śrub do
mocowania tarczy. Podkładki i śruba do
mocowania tarczy zostały zaprojektowane
specjalnie pod kątem opisywanego narzędzia w
celu zapewnienia jego optymalnego działania i
bezpieczeństwa obsługi.
9. Przyczyny odrzutu narzędzia i zapobieganie
temu zjawisku przez operatora:
−odrzut stanowi nagłą reakcjęzakleszczonej,
zablokowanej lub wygiętej tarczy, polegającą
na niekontrolowanym uniesieniu pilarki w
góręi wyrzuceniu jej z przecinanego
elementu w kierunku operatora;
