ENGLISH

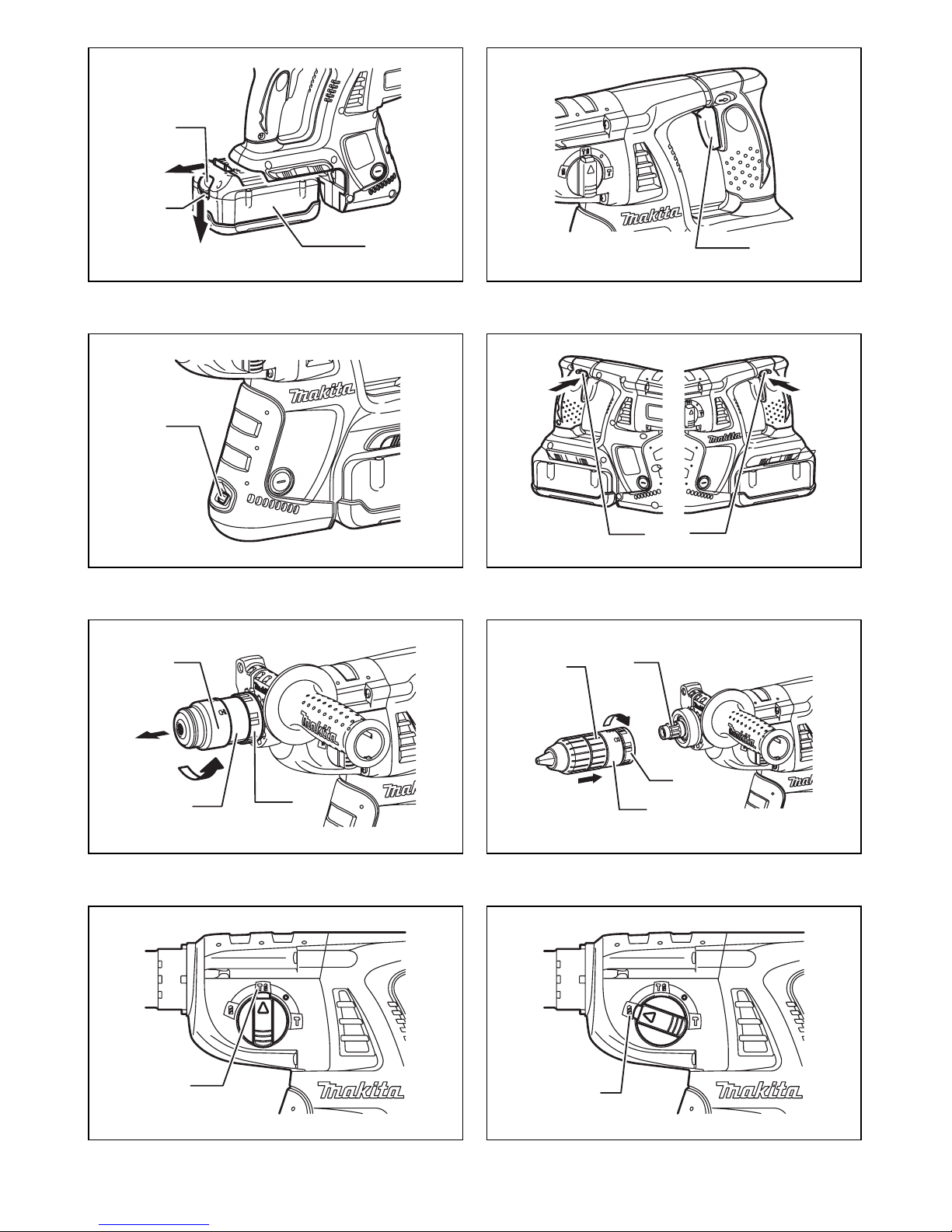

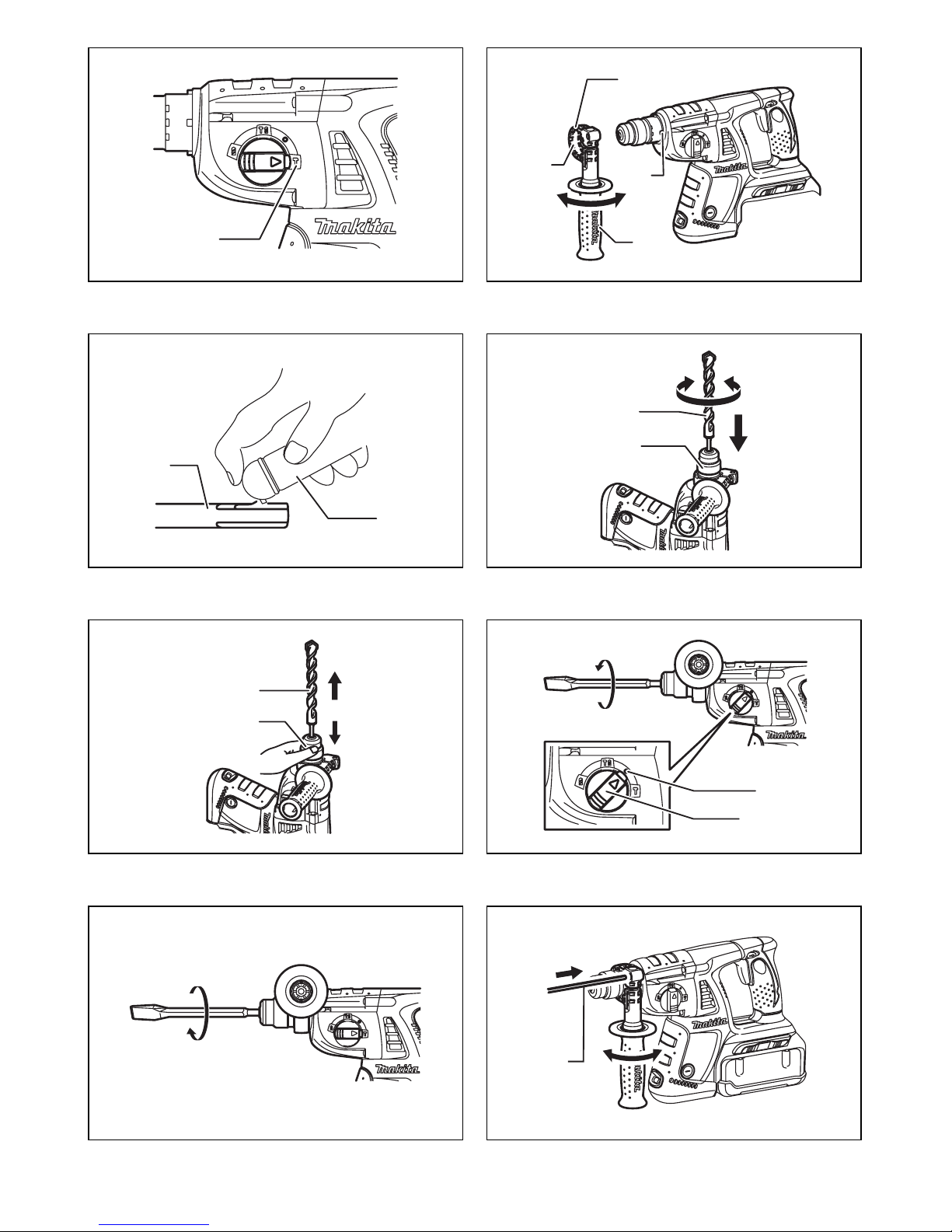

Explanation of general view
SPECIFICATIONS
• Due to our continuing programme of research and development, the specifications herein are subject to change without
notice.
• Note: Specifications and battery cartridge may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
END004-4
Symbols
The following show the symbols used for the equipment.
Be sure that you understand their meaning before use.
..... Read instruction manual.
ENE043-1
Intended use
The tool is intended for hammer drilling and drilling in
brick, concrete and stone as well as for chiselling work.
It is also suitable for drilling without impact in wood, metal,
ceramic and plastic.
GEA006-2
General Power Tool Safety
Warnings
WARNING! Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and
instructions for future reference.
The term “power tool” in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or dark
areas invite accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause you
to lose control.
Electrical safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
1. Red part
2. Button
3. Battery cartridge
4. Switch trigger
5. Lamp
6. Reversing switch lever
7. Quick change chuck for SDS-plus
8. Change cover
9. Change cover line
10. Quick change drill chuck
11. Spindle
12. Rotation with hammering
13. Rotation only
14. Hammering only
15. Grip base
16. Teeth
17. Loosen
18. Tighten
19. Side grip
20. Protrusion
21. Bit shank
22. Bit grease
23. Bit
24. Chuck cover
25. O symbol
26. Action mode changing knob
27. Depth gauge
28. Dust cup
29. Blow-out bulb
30. Chuck adapter
31. Keyless drill chuck
32. Sleeve
33. Ring
34. Limit mark
35. Brush holder cap
36. Screwdriver
Model BHR261 BHR261T
Capacities
Concrete 26 mm
Steel 13 mm
Wood 32 mm
No load speed (min-1) 0 - 1,200
Blows per minute 0 - 4,800
Overall length 363 mm 387 mm
Net weight 4.5 kg 4.7 kg
Rated voltage D.C. 36 V

7
6. Do not expose power tools to rain or wet
conditions. Water entering a power tool will increase
the risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords increase
the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a
cord suitable for outdoor use reduces the risk of
electric shock.
9. If operating a power tool in a damp location is
unavoidable, use a ground fault circuit interrupter
(GFCI) protected supply. Use of an GFCI reduces
the risk of electric shock.
Personal safety
10. Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the influence of drugs, alcohol or medication. A
moment of inattention while operating power tools
may result in serious personal injury.
11. Use personal protective equipment. Always wear
eye protection. Protective equipment such as dust
mask, non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will reduce
personal injuries.
12. Prevent unintentional starting. Ensure the switch
is in the off-position before connecting to power
source and/or battery pack, picking up or carrying
the tool. Carrying power tools with your finger on the
switch or energising power tools that have the switch
on invites accidents.
13. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may result
in personal injury.
14. Do not overreach. Keep proper footing and
balance at all times. This enables better control of
the power tool in unexpected situations.
15. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes, jewellery or
long hair can be caught in moving parts.
16. If devices are provided for the connection of dust
extraction and collection facilities, ensure these
are connected and properly used. Use of dust
collection can reduce dust-related hazards.
Power tool use and care
17. Do not force the power tool. Use the correct power
tool for your application. The correct power tool will
do the job better and safer at the rate for which it was
designed.
18. Do not use the power tool if the switch does not
turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must be
repaired.
19. Disconnect the plug from the power source and/or
the battery pack from the power tool before
making any adjustments, changing accessories,
or storing power tools. Such preventive safety
measures reduce the risk of starting the power tool
accidentally.
20. Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the
power tool or these instructions to operate the
power tool. Power tools are dangerous in the hands
of untrained users.
21. Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and
any other condition that may affect the power
tool’s operation. If damaged, have the power tool
repaired before use. Many accidents are caused by
poorly maintained power tools.
22. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are
less likely to bind and are easier to control.
23. Use the power tool, accessories and tool bits etc.
in accordance with these instructions, taking into
account the working conditions and the work to
be performed. Use of the power tool for operations
different from those intended could result in a
hazardous situation.
Battery tool use and care
24. Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one type
of battery pack may create a risk of fire when used
with another battery pack.
25. Use power tools only with specifically designated
battery packs. Use of any other battery packs may
create a risk of injury and fire.
26. When battery pack is not in use, keep it away from
other metal objects, like paper clips, coins, keys,
nails, screws or other small metal objects, that can
make a connection from one terminal to another.
Shorting the battery terminals together may cause
burns or a fire.
27. Under abusive conditions, liquid may be ejected
from the battery; avoid contact. If contact
accidentally occurs, flush with water. If liquid
contacts eyes, additionally seek medical help.
Liquid ejected from the battery may cause irritation or
burns.
Service
28. Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power tool
is maintained.
29. Follow instruction for lubricating and changing
accessories.
30. Keep handles dry, clean and free from oil and
grease.
GEB046-2
CORDLESS ROTARY HAMMER
SAFETY WARNINGS
1. Wear ear protectors. Exposure to noise can cause
hearing loss.
2. Use auxiliary handle(s), if supplied with the tool.
Loss of control can cause personal injury.
3. Hold power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory may contact hidden wiring. Cutting

8
accessory contacting a “live” wire may make exposed
metal parts of the power tool “live” and could give the
operator an electric shock.
4. Wear a hard hat (safety helmet), safety glasses
and/or face shield. Ordinary eye or sun glasses
are NOT safety glasses. It is also highly
recommended that you wear a dust mask and
thickly padded gloves.
5. Be sure the bit is secured in place before
operation.
6. Under normal operation, the tool is designed to
produce vibration. The screws can come loose
easily, causing a breakdown or accident. Check
tightness of screws carefully before operation.
7. In cold weather or when the tool has not been
used for a long time, let the tool warm up for a
while by operating it under no load. This will
loosen up the lubrication. Without proper warm-
up, hammering operation is difficult.
8. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
9. Hold the tool firmly with both hands.
10. Keep hands away from moving parts.
11. Do not leave the tool running. Operate the tool
only when hand-held.
12. Do not point the tool at any one in the area when
operating. The bit could fly out and injure
someone seriously.
13. Do not touch the bit or parts close to the bit
immediately after operation; they may be
extremely hot and could burn your skin.
14. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation and
skin contact. Follow material supplier safety data.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product (gained
from repeated use) replace strict adherence to safety
rules for the subject product.
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
ENC007-6
IMPORTANT SAFETY
INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product using
battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively shorter,
stop operating immediately. It may result in a risk
of overheating, possible burns and even an
explosion.
4. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a container
with other metal objects such as nails, coins,
etc.
(3) Do not expose battery cartridge to water or
rain.
A battery short can cause a large current flow,
overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50°C (122°F).
7. Do not incinerate the battery cartridge even if it is
severely damaged or is completely worn out. The
battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged.
Always stop tool operation and charge the battery
cartridge when you notice less tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10°C - 40°C (50°F - 104°F). Let a hot
battery cartridge cool down before charging it.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.
Installing or removing battery cartridge
(Fig. 1)
CAUTION:
•Hold the tool and the battery cartridge firmly when
installing or removing battery cartridge. Failure to
hold the tool and the battery cartridge firmly may cause
them to slip off your hands and result in damage to the
tool and battery cartridge and a personal injury.
• Always switch off the tool before insertion or removal of
the battery cartridge.
• To remove the battery cartridge, withdraw it from the
tool while sliding the button on the front of the cartridge.
• To insert the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Always insert it all the way until it locks in
place with a little click. If you can see the red part on
the upper side of the button, it is not locked completely.
Insert it fully until the red part cannot be seen. If not, it

9
may accidentally fall out of the tool, causing injury to
you or someone around you.
• Do not use force when inserting the battery cartridge. If
the cartridge does not slide in easily, it is not being
inserted correctly.
Battery protection system
The battery cartridge is equipped with the protection
system, which automatically cuts off the output power for
its long service life.
The tool may stop during operation when the tool and/or
battery are placed under the following situation. This is
caused by the activation of protection system and does
not show the tool trouble.
• When the tool is overloaded:
At this time, release the switch trigger and remove
causes of overload and then pull the switch trigger
again to restart. When the tool does not work even
after pulling the switch trigger, the battery power
auto-stop is still at work. Charge the battery
cartridge before use.
• When the remaining battery capacity becomes low:
Recharge the battery cartridge.
Switch action (Fig. 2)
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger actuates
properly and returns to the “OFF” position when
released.
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop.
Lighting up the lamp (Fig. 3)
CAUTION:
• Do not look in the light or see the source of light
directly.
Pull the switch trigger to light up the lamp. The lamp
keeps on lighting while the switch trigger is being pulled.
The light automatically goes out 10 - 15 seconds after the
switch trigger is released.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of lamp. Be
careful not to scratch the lens of lamp, or it may lower
the illumination.
• Do not use thinner or gasoline to clean the lamp. Such
solvents may damage it.
Reversing switch action (Fig. 4)
This tool has a reversing switch to change the direction of
rotation. Depress the reversing switch lever from the A
side for clockwise rotation or from the B side for
counterclockwise rotation.
When the reversing switch lever is in the neutral position,
the switch trigger cannot be pulled.
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes to a
complete stop. Changing the direction of rotation
before the tool stops may damage the tool.
• When not operating the tool, always set the reversing
switch lever to the neutral position.
Changing the quick change chuck for
SDS-plus
For model BHR261T
The quick change chuck for SDS-plus can be easily
exchanged for the quick change drill chuck.
Removing the quick change chuck for SDS-plus
(Fig. 5)
CAUTION:
• Before removing the quick change chuck for SDS-plus,
always remove the bit.
Grasp the change cover of the quick change chuck for
SDS-plus and turn in the direction of the arrow until the
change cover line moves from the symbol to the
symbol. Pull forcefully in the direction of the arrow.
Attaching the quick change drill chuck (Fig. 6)
Check the line of the quick change drill chuck shows the
symbol. Grasp the change cover of the quick change drill
chuck and set the line to the symbol.
Place the quick change drill chuck on the spindle of the
tool.
Grasp the change cover of the quick change drill chuck
and turn the change cover line to the symbol until a
click can clearly be heard.
Selecting the action mode
Rotation with hammering (Fig. 7)
For drilling in concrete, masonry, etc., depress the lock
button and rotate the action mode changing knob to the
symbol. Use a tungsten-carbide tipped bit.
Rotation only (Fig. 8)
For drilling in wood, metal or plastic materials, depress the
lock button and rotate the action mode changing knob to
the symbol. Use a twist drill bit or wood bit.
Hammering only (Fig .9)
For chipping, scaling or demolition operations, depress
the lock button and rotate the action mode changing knob
to the symbol. Use a bull point, cold chisel, scaling
chisel, etc.
CAUTION:
• Do not rotate the action mode changing knob when the
tool is running. The tool will be damaged.
• To avoid rapid wear on the mode change mechanism,
be sure that the action mode changing knob is always
positively located in one of the three action mode
positions.
Torque limiter
The torque limiter will actuate when a certain torque level
is reached. The motor will disengage from the output
shaft. When this happens, the bit will stop turning.
CAUTION:
• As soon as the torque limiter actuates, switch off the
tool immediately. This will help prevent premature wear
of the tool.
• Hole saws cannot be used with this tool. They tend to
pinch or catch easily in the hole. This will cause the
torque limiter to actuate too frequently.

10
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out any
work on the tool.
Side grip (auxiliary handle) (Fig. 10)
CAUTION:
• Always use the side grip to ensure operating safety.
Install the side grip so that the teeth on the grip fit in
between the protrusions on the tool barrel. Then tighten
the grip by turning clockwise at the desired position. It
may be swung 360° so as to be secured at any position.
Bit grease
Coat the bit shank head beforehand with a small amount
of bit grease (about 0.5 -1 g). This chuck lubrication
assures smooth action and longer service life.
Installing or removing the bit
Clean the bit shank and apply bit grease before installing
the bit. (Fig. 11)
Insert the bit into the tool. Turn the bit and push it in until it
engages.
If the bit cannot be pushed in, remove the bit. Pull the
chuck cover down a couple of times. Then insert the bit
again. Turn the bit and push it in until it engages. (Fig. 12)
After installing, always make sure that the bit is securely
held in place by trying to pull it out.
To remove the bit, pull the chuck cover down all the way
and pull the bit out. (Fig. 13)
Bit angle (when chipping, scaling or
demolishing)
The bit can be secured at the desired angle. To change
the bit angle, depress the lock button and rotate the action
mode changing knob to the Osymbol. Turn the bit to the
desired angle. (Fig. 14)
Depress the lock button and rotate the action mode
changing knob to the symbol. Then make sure that the
bit is securely held in place by turning it slightly. (Fig. 15)
Depth gauge (Fig. 16)
The depth gauge is convenient for drilling holes of uniform
depth. Loosen the side grip and insert the depth gauge
into the hole in the side grip. Adjust the depth gauge to the
desired depth and tighten the side grip.
NOTE:
• The depth gauge cannot be used at the position where
the depth gauge strikes against the gear housing.
Dust cup (Fig. 17)
Use the dust cup to prevent dust from falling over the tool
and on yourself when performing overhead drilling
operations. Attach the dust cup to the bit as shown in the
figure. The size of bits which the dust cup can be attached
to is as follows.
006382
OPERATION
Hammer drilling operation (Fig. 18)
Set the action mode changing knob to the symbol.
Position the bit at the desired location for the hole, then
pull the switch trigger.
Do not force the tool. Light pressure gives best results.
Keep the tool in position and prevent it from slipping away
from the hole.
Do not apply more pressure when the hole becomes
clogged with chips or particles. Instead, run the tool at an
idle, then remove the bit partially from the hole. By
repeating this several times, the hole will be cleaned out
and normal drilling may be resumed.
CAUTION:
• There is a tremendous and sudden twisting force
exerted on the tool/bit at the time of hole break-
through, when the hole becomes clogged with chips
and particles, or when striking reinforcing rods
embedded in the concrete. Always use the side grip
(auxiliary handle) and firmly hold the tool by both side
grip and switch handle during operations. Failure to do
so may result in the loss of control of the tool and
potentially severe injury.
NOTE:
• Eccentricity in the bit rotation may occur while
operating the tool with no load. The tool automatically
centers itself during operation. This does not affect the
drilling precision.
Blow-out bulb (optional accessory)
(Fig. 19)
After drilling the hole, use the blow-out bulb to clean the
dust out of the hole.
Chipping/Scaling/Demolition (Fig. 20)
Set the action mode changing knob to the symbol.
Hold the tool firmly with both hands. Turn the tool on and
apply slight pressure on the tool so that the tool will not
bounce around, uncontrolled. Pressing very hard on the
tool will not increase the efficiency.
Drilling in wood or metal
For model BHR261 only (Fig. 21 & Fig. 22)
Use the optional drill chuck assembly. When installing it,
refer to “Installing or removing the bit” described on the
previous page.
Set the action mode changing knob so that the pointer
points to the symbol.
For model BHR261T only (Fig. 23, Fig. 24 & Fig. 25)
Use the quick change drill chuck as standard equipment.
When installing it, refer to “changing the quick change
chuck for SDS-plus” described on the previous page.
Hold the ring and turn the sleeve counterclockwise to
open the chuck jaws. Place the bit in the chuck as far as it
will go. Hold the ring firmly and turn the sleeve clockwise
to tighten the chuck. To remove the bit, hold the ring and
turn the sleeve counterclockwise.
Set the action mode changing knob to the symbol.
You can drill up to 13 mm diameter in metal and up to 32
mm diameter in wood.
Bit diameter
Dust cup 5 6 mm - 14.5 mm
Dust cup 9 12 mm - 16 mm

11
CAUTION:
• Never use “rotation with hammering” when the drill
chuck assembly is installed on the tool. The drill chuck
assembly may be damaged. Also, the drill chuck will
come off when reversing the tool.
• Pressing excessively on the tool will not speed up the
drilling. In fact, this excessive pressure will only serve
to damage the tip of your bit, decrease the tool
performance and shorten the service life of the tool.
• There is a tremendous twisting force exerted on the
tool/bit at the time of hole breakthrough. Hold the tool
firmly and exert care when the bit begins to break
through the workpiece.
• A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to back
out. However, the tool may back out abruptly if you do
not hold it firmly.
• Always secure small workpieces in a vise or similar
hold-down device.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.
Replacing carbon brushes
Remove and check the carbon brushes regularly. Replace
when they wear down to the limit mark. Keep the carbon
brushes clean and free to slip in the holders. Both carbon
brushes should be replaced at the same time. Use only
identical carbon brushes. (Fig. 26)
Use a screwdriver to remove the brush holder caps. Take
out the worn carbon brushes, insert the new ones and
secure the brush holder caps. (Fig. 27)
Remount the holder cap covers on the tool.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers, always
using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• SDS-Plus Carbide-tipped bits
• Bull point
• Cold chisel
• Scaling chisel
• Grooving chisel
• Drill chuck assembly
• Drill chuck S13
• Chuck adapter
• Chuck key S13
• Bit grease
• Side grip
• Depth gauge
• Blow-out bulb
•Dustcup
• Dust extractor attachment
• Safety goggles
• Plastic carrying case
• Keyless drill chuck
• Various type of Makita genuine batteries and chargers
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ from
country to country.

12
BAHASA INDONESIA
Penjelasan tampilan keseluruhan
SPESIFIKASI
• Karena kesinambungan program penelitian dan pengembangan kami, spesifikasi yang disebutkan di sini dapat
berubah tanpa pemberitahuan.
• Catatan: Spesifikasi dan baterai dapat berbeda dari satu negara ke negara lainnya.
• Berat, dengan baterai, menurut Prosedur EPTA 01/2003
END004-4
Simbol
Berikut ini adalah simbol-simbol yang digunakan pada
peralatan ini. Pastikan Anda mengerti makna masing-
masing simbol sebelum menggunakan alat.
..... Baca petunjuk penggunaan.
ENE043-1
Penggunaan
Mesin ini digunakan untuk pengeboran dengan getar dan
mengebor batu bata, beton dan batu serta pekerjaan
pemahatan.
Juga cocok untuk pengeboran tanpa hentakan pada kayu,
logam, keramik dan plastik.
GEA006-2
Peringatan Keselamatan Umum
Mesin Listrik
PERINGATAN! Bacalah semua peringatan
keselamatan dan semua petunjuk. Kelalaian mematuhi
peringatan dan petunjuk dapat menyebabkan sengatan
listrik, kebakaran dan/atau cedera serius.
Simpanlah semua peringatan dan
petunjuk untuk acuan di masa
depan.
Istilah “mesin listrik” dalam semua peringatan mengacu
pada mesin listrik yang dijalankan dengan sumber listrik
jala-jala (berkabel) atau baterai (tanpa kabel).
Keselamatan tempat kerja
1. Jaga tempat kerja selalu bersih dan
berpenerangan cukup. Tempat kerja yang
berantakan dan gelap mengundang kecelakaan.
2. Jangan gunakan mesin listrik dalam lingkungan
yang mudah meledak, misalnya jika ada cairan,
gas, atau debu yang mudah menyala. Mesin listrik
menimbulkan bunga api yang dapat menyalakan debu
atau uap tersebut.
3. Jauhkan anak-anak dan orang lain saat
menggunakan mesin listrik. Bila perhatian terpecah,
anda dapat kehilangan kendali.
Keamanan kelistrikan
4.
Steker mesin listrik harus cocok dengan stopkontak.
Jangan sekali-kali mengubah steker dengan cara apa
pun. Jangan menggunakan steker adaptor dengan
mesin listrik berarde (dibumikan).
Steker yang tidak
diubah dan stopkontak yang cocok akan mengurangi
risiko sengatan listrik.
1. Bagian berwarna merah
2. Tombol
3. Baterai
4. Picu saklar
5. Lampu
6. Tuas saklar pembalik arah
7.
Cekam ganti cepat untuk SDS-plus
8. Tutup ganti
9. Garis tutup ganti
10. Cekam bor ganti cepat
11. Spindel
12. Putaran dengan getar
13. Putaran saja
14. Getar saja
15. Alas gagang
16. Gigi-gigi
17. Kendurkan
18. Kencangkan
19. Gagang sis
20. Tonjolan
21. Kepala tirus
22. Gemuk mata mesin
23. Mata mesin
24. Tutup cekam
25. Simbol O
26. Tombol pengubah mode kerja
27. Pengukur kedalaman
28. Mangkuk debu
29. Penghembus angin
30. Adaptor cekam
31. Cekam bor tanpa kunci
32. Selongsong
33. Cincin
34. Tanda batas
35. Tutup tempat sikat
36. Obeng
Model BHR261 BHR261T
Kapasitas
Beton 26 mm
Baja 13 mm
Kayu 32 mm
Kecepatan tanpa beban (min-1) 0 - 1.200
Hembusan per menit 0 - 4.800
Panjang keseluruhan 363 mm 387 mm
Berat bersih 4,5 kg 4,7 kg
Tegangan terukur D.C. 36 V

13
5. Hindari sentuhan tubuh dengan permukaan
berarde atau yang dibumikan seperti pipa,
radiator, kompor, dan kulkas. Risiko sengatan listrik
bertambah jika tubuh Anda terbumikan atau terarde.
6. Jangan membiarkan mesin listrik kehujanan atau
kebasahan. Air yang masuk ke dalam mesin listrik
akan meningkatkan risiko sengatan listrik.
7. Jangan menyalahgunakan kabel. Jangan sekali-
kali menggunakan kabel untuk membawa,
menarik, atau mencabut mesin listrik dari
stopkontak. Jauhkan kabel dari panas, minyak,
tepian tajam, atau bagian yang bergerak. Kabel
yang rusak atau kusut memperbesar risiko sengatan
listrik.
8. Bila menggunakan mesin listrik di luar ruangan,
gunakan kabel ekstensi yang sesuai untuk
penggunaan di luar ruangan. Penggunaan kabel
yang sesuai untuk penggunaan luar ruangan
mengurangi risiko sengatan listrik.
9. Jika mengoperasikan mesin listrik di lokasi
lembap tidak terhindarkan, gunakan pasokan daya
yang dilindungi pemutus rangkaian salah arde
(ground fault circuit interrupter - GFCI).
Penggunaan GFCI mengurangi risiko sengatan listrik.
Keselamatan diri
10. Jaga kewaspadaan, perhatikan pekerjaan Anda
dan gunakan akal sehat bila menggunakan mesin
listrik. Jangan menggunakan mesin listrik saat
Anda lelah atau di bawah pengaruh obat bius,
alkohol, atau obat. Sekejap saja lalai saat
menggunakan mesin listrik dapat menyebabkan
cedera diri yang serius.
11. Gunakan alat pelindung diri. Selalu gunakan
pelindung mata. Peralatan pelindung seperti masker
debu, sepatu pengaman anti-selip, helm pengaman,
atau pelindung telinga yang digunakan untuk kondisi
yang sesuai akan mengurangi risiko cedera diri.
12. Cegah penyalaan yang tidak disengaja. Pastikan
bahwa sakelar berada dalam posisi mati (off)
sebelum menghubungkan mesin ke sumber daya
dan/atau baterai, mengangkat atau membawanya.
Membawa mesin listrik dengan jari Anda pada
sakelarnya atau mengalirkan listrik pada mesin listrik
yang sakelarnya hidup (on) akan mengundang
kecelakaan.
13. Lepaskan kunci-kunci penyetel sebelum
menghidupkan mesin listrik. Kunci-kunci yang
masih terpasang pada bagian mesin listrik yang
berputar dapat menyebabkan cedera.
14. Jangan meraih terlalu jauh. Jagalah pijakan dan
keseimbangan sepanjang waktu. Hal ini
memungkinkan kendali yang lebih baik atas mesin
listrik dalam situasi yang tidak diharapkan.
15. Kenakan pakaian dengan baik. Jangan memakai
pakaian yang kedodoran atau perhiasan. Jaga
jarak antara rambut, pakaian, dan sarung tangan
Anda dengan bagian mesin yang bergerak.
Pakaian kedodoran, perhiasan, atau rambut panjang
dapat tersangkut pada bagian yang bergerak.
16. Jika tersedia fasilitas untuk menghisap dan
mengumpulkan debu, pastikan fasilitas tersebut
terhubung listrik dan digunakan dengan baik.
Penggunaan pembersih debu dapat mengurangi
bahaya yang terkait dengan debu.
Penggunaan dan pemeliharaan mesin listrik
17. Jangan memaksa mesin listrik. Gunakan mesin
listrik yang tepat untuk keperluan Anda. Mesin
listrik yang tepat akan menuntaskan pekerjaan
dengan lebih baik dan aman pada kecepatan sesuai
rancangannya.
18. Jangan gunakan mesin listrik jika sakelar tidak
dapat menyalakan dan mematikannya. Mesin listrik
yang tidak dapat dikendalikan dengan sakelarnya
adalah berbahaya dan harus diperbaiki.
19. Cabut steker dari sumber listrik dan/atau baterai
dari mesin listrik sebelum melakukan penyetelan,
penggantian aksesori, atau menyimpan mesin
listrik. Langkah keselamatan preventif tersebut
mengurangi risiko hidupnya mesin secara tak
sengaja.
20. Simpan mesin listrik jauh dari jangkauan anak-
anak dan jangan biarkan orang yang tidak paham
mengenai mesin listrik tersebut atau petunjuk ini
menggunakan mesin listrik. Mesin listrik sangat
berbahaya di tangan pengguna yang tak terlatih.
21. Rawatlah mesin listrik. Periksa apakah ada bagian
bergerak yang tidak lurus atau macet, bagian yang
pecah dan kondisi lain yang dapat mempengaruhi
penggunaan mesin listrik. Jika rusak, perbaiki
dahulu mesin listrik sebelum digunakan. Banyak
kecelakaan disebabkan oleh kurangnya pemeliharaan
mesin listrik.
22. Jaga agar mesin pemotong tetap tajam dan bersih.
Mesin pemotong yang terawat baik dengan mata
pemotong yang tajam tidak mudah macet dan lebih
mudah dikendalikan.
23. Gunakan mesin listrik, aksesori, dan mata mesin,
dll. sesuai dengan petunjuk ini, dengan
memperhitungkan kondisi kerja dan jenis
pekerjaan yang dilakukan. Penggunaan mesin listrik
untuk penggunaan yang lain dari peruntukan dapat
menimbulkan situasi berbahaya.
Penggunaan dan pemeliharaan mesin bertenaga
baterai
24. Isi ulang baterai hanya dengan pengisi daya yang
ditentukan oleh pabrikan. Pengisi daya yang cocok
untuk satu jenis baterai dapat menimbulkan risiko
kebakaran ketika digunakan untuk paket baterai yang
lain.
25. Gunakan mesin listrik hanya dengan baterai yang
telah ditentukan secara khusus. Penggunaan
baterai lain dapat menimbulkan risiko cedera dan
kebakaran.
26. Ketika baterai tidak digunakan, jauhkan dari
benda logam lain, seperti penjepit kertas, uang
logam, kunci, paku, sekrup atau benda logam kecil
lainnya, yang dapat menghubungkan satu
terminal ke terminal lain. Hubungan singkat terminal
baterai dapat menyebabkan luka bakar atau
kebakaran.
27. Pemakaian yang salah, dapat menyebabkan
keluarnya cairan dari baterai; hindari kontak. Jika
terjadi kontak secara tidak sengaja, bilas dengan
air. Jika cairan mengenai mata, cari bantuan
medis. Cairan yang keluar dari baterai bisa
menyebabkan iritasi atau luka bakar.

14
Servis
28. Berikan mesin listrik untuk diperbaiki hanya
kepada oleh teknisi yang berkualifikasi dengan
menggunakan hanya suku cadang pengganti yang
serupa. Hal ini akan menjamin terjaganya keamanan
mesin listrik.
29. Patuhi petunjuk pelumasan dan penggantian
aksesori.
30. Jagalah agar gagang kering, bersih, dan bebas
dari minyak dan gemuk.
GEB046-2
PERINGATAN KESELAMATAN
BOR GETAR ROTARI TANPA
KABEL
1. Kenakan pelindung telinga. Terpaan kebisingan
dapat menyebabkan hilangnya pendengaran.
2. Gunakan gagang tambahan, jika disertakan
bersama mesin ini. Kehilangan kendali dapat
menyebabkan cedera.
3. Pegang mesin listrik pada permukaan genggam
yang terisolasi saat melakukan pekerjaan bila
aksesori pemotong mungkin bersentuhan dengan
kawat tersembunyi. Aksesori pemotong yang
menyentuh kawat “hidup” dapat menyebabkan bagian
logam pada mesin teraliri arus listrik dan menyengat
pengguna.
4. Kenakan helm pengaman, kaca mata pengaman
dan/atau pelindung muka. Kaca mata biasa atau
kaca mata hitam BUKANLAH kaca mata
pengaman. Anda sangat dianjurkan untuk
mengenakan masker debu dan sarung tangan
tebal.
5. Pastikan mata mesin terpasang pada tempatnya
sebelum penggunaan.
6. Pada penggunaan normal, mesin dirancang untuk
menghasilkan getaran. Sekrup bisa menjadi
longgar dengan mudah, menyebabkan kerusakan
atau kecelakaan. Periksa kekencangan sekrup
sebelum penggunaan.
7. Pada cuaca dingin atau ketika mesin telah lama
tidak digunakan, lakukan pemanasan pada mesin
beberapa saat dengan mengoperasikannya tanpa
beban. Hal ini akan memperlancar pelumasan.
Tanpa pemanasan yang tepat, pengerjaan
pembobokan menjadi sulit.
8. Selalu pastikan Anda berada di atas alas yang
kuat.
Pastikan tidak ada orang di bawahnya bila Anda
menggunakan mesin di tempat yang tinggi.
9. Pegang mesin kuat-kuat dengan kedua tangan.
10. Jauhkan tangan dari bagian yang bergerak.
11. Jangan tinggalkan mesin dalam keadaan hidup.
Jalankan mesin hanya ketika digenggam tangan.
12. Jangan mengarahkan mesin pada siapapun di
tempat kerja ketika mengoperasikan. Mata mesin
bisa terlempar dan melukai orang dengan serius.
13. Jangan menyentuh mata mesin atau bagian-
bagian yang dekat dengan mata mesin segera
setelah pengoperasian; suhunya mungkin masih
sangat panas dan dapat membakar kulit Anda.
14. Bahan tertentu mengandung zat kimia yang
mungkin beracun. Hindari menghirup debu dan
persentuhan dengan kulit. Ikuti data keselamatan
bahan dari pemasok.
SIMPAN PETUNJUK INI.
PERINGATAN:
JANGAN biarkan kenyamanan atau terbiasanya Anda
dengan produk (karena penggunaan berulang)
menggantikan kepatuhan yang ketat terhadap aturan
keselamatan untuk produk yang terkait.
PENYALAHGUNAAN atau kelalaian mematuhi kaidah
keselamatan yang tertera dalam petunjuk ini dapat
menyebabkan cedera badan serius.
ENC007-6
PETUNJUK KESELAMATAN
PENTING
UNTUK BATERAI
1. Sebelum menggunakan baterai, bacalah semua
petunjuk dan penandaan pada (1) pengisi daya
baterai, (2) baterai, dan (3) produk yang
menggunakan baterai.
2. Jangan membongkar baterai.
3. Jika waktu beroperasinya menjadi sangat singkat,
segera hentikan penggunaan. Hal tersebut dapat
menimbulkan risiko panas berlebih, kemungkinan
mengalami luka bakar atau bahkan terjadi ledakan.
4. Jika elektrolit mengenai mata Anda, basuh dengan
air bersih dan segera cari pertolongan medis. Hal
tersebut dapat mengakibatkan hilangnya
kemampuan penglihatan Anda.
5. Jangan menghubungkan terminal baterai:
(1) Jangan menyentuhkan terminal dengan
bahan penghantar listrik apapun.
(2) Hindari menyimpan baterai pada wadah yang
berisi benda logam lain seperti paku, uang
logam, dsb.
(3) Jangan membiarkan baterai terkena air atau
kehujanan.
Hubungan singkat baterai dapat menyebabkan
aliran arus listrik yang besar, panas berlebih,
kemungkinan mengalami luka bakar dan bahkan
kerusakan pada baterai.
6. Jangan menyimpan mesin dan baterai pada lokasi
dengan suhu yang bisa mencapai atau melebihi
50°C.
7. Jangan membuang baterai di tempat pembakaran
sampah walaupun benar-benar rusak atau tidak
bisa digunakan sama sekali. Baterai bisa meledak
jika terbakar.
8. Hati-hati jangan sampai baterai jatuh atau
terbentur.
9. Jangan menggunakan baterai yang rusak.
SIMPAN PETUNJUK INI.
Tip untuk menjaga agar umur pemakaian
baterai maksimum
1. Ganti baterai sebelum habis sama sekali.
Selalu hentikan penggunaan mesin dan ganti

15
baterai jika Anda melihat bahwa mesin kurang
tenaga.
2. Jangan pernah mengisi ulang baterai yang sudah
diisi penuh.
Pengisian ulang yang berlebih memperpendek
umur pemakaian baterai.
3. Isi ulang baterai pada suhu ruangan 10°C - 40°C.
Biarkan baterai yang panas menjadi dingin
terlebih dahulu sebelum diisi ulang.
DESKRIPSI FUNGSI
PERHATIAN:
• Selalu pastikan bahwa mesin dimatikan dan baterai
dilepas sebelum menyetel atau memeriksa kerja
mesin.
Memasang atau melepas baterai (Gb. 1)
PERHATIAN:
•Pegang mesin dan baterai kuat-kuat saat
memasang atau melepas baterai. Kegagalan dalam
memegang mesin dan baterai kuat-kuat dapat
menyebabkannya selip dari tangan Anda dan
mengakibatkan kerusakan pada mesin dan baterai
serta cedera badan.
• Selalu matikan mesin sebelum memasukkan atau
melepas baterai.
• Untuk melepas baterai, tarik dari mesin sambil
menggeser tombol pada bagian depan baterai.
• Untuk memasukkan baterai, sejajarkan lidah baterai
dengan alur pada rumah dan masukkan ke dalam
tempatnya. Selalu masukkan seluruhnya sampai
terkunci pada tempatnya dan terdengar bunyi klik kecil.
Jika Anda bisa melihat bagian berwarna merah pada
sisi atas tombol, berarti tidak terkunci sepenuhnya.
Masukkan sepenuhnya sampai bagian berwarna
merah tidak terlihat. Jika tidak, bisa terlepas dari mesin
secara tidak sengaja, menyebabkan luka pada Anda
atau orang di sekitar Anda.
• Jangan dipaksakan ketika memasukkan baterai. Jika
baterai tidak bergeser dengan mudah, berarti tidak
dimasukkan dengan benar.
Sistem perlindungan baterai
Baterai dilengkapi dengan sistem perlindungan, yang
secara otomatis memutuskan daya output agar umur
pemakaiannya lama.
Mesin bisa berhenti saat penggunaan ketika mesin dan/
atau baterai berada dalam situasi berikut ini. Hal ini
disebabkan oleh pengaktifan sistem perlindungan dan
bukan merupakan masalah pada mesin.
• Ketika mesin mengalami kelebihan beban:
Pada kondisi ini, lepas picu saklar dan hilangkan
penyebab kelebihan beban dan kemudian tarik
picu saklar lagi untuk mengoperasikan kembali.
Jika mesin tidak tidak berfungsi meskipun telah
menarik picu saklar, fungsi henti-otomatis daya
baterai masih bekerja. Isi ulang baterai sebelum
digunakan.
• Ketika kapasitas baterai yang tersisa menjadi rendah:
Isi ulang baterai.
Kerja saklar (Gb. 2)
PERHATIAN:
• Sebelum memasukkan baterai pada mesin, pastikan
picu saklar berfungsi dengan baik dan kembali ke
posisi "OFF" saat dilepas.
Untuk menjalankan mesin, cukup tarik picu saklarnya.
Kecepatan mesin akan meningkat dengan menambah
tekanan pada picu saklar. Lepaskan picu saklar untuk
berhenti.
Menyalakan lampu (Gb. 3)
PERHATIAN:
• Jangan melihat lampu atau sumber cahaya secara
langsung.
Tarik picu saklar untuk menyalakan lampu. Lampu tetap
menyala selama picu saklar ditarik. Lampu akan padam
secara otomatis 10 - 15 detik setelah melepas picu saklar.
CATATAN:
• Gunakan kain kering untuk mengelap kotoran dari
lensa lampu. Hati-hati jangan sampai menggores lensa
lampu, atau hal tersebut dapat menurunkan tingkat
penerangannya.
• Jangan menggunakan tiner atau bensin untuk
membersihkan lampu. Bahan-bahan pelarut seperti itu
bisa merusak lampu.
Kerja saklar pembalik arah (Gb. 4)
Mesin ini memiliki saklar pembalik arah untuk mengubah
arah putaran. Tekan tuas saklar pembalik arah dari sisi A
untuk putaran searah jarum jam atau dari sisi B untuk
putaran berlawanan arah jarum jam.
Ketika tuas saklar pembalik arah pada posisi netral, picu
saklar tidak bisa ditarik.
PERHATIAN:
• Selalu periksa arah putaran sebelum penggunaan.
• Gunakan saklar pembalik arah hanya setelah mesin
berhenti penuh. Mengubah arah putaran sebelum
mesin berhenti dapat merusak mesin.
• Saat mesin tidak digunakan, selalu posisikan tuas
saklar pembalik arah pada posisi netral.
Mengganti cekam ganti cepat untuk SDS-
plus
Untuk model BHR261T
Cekam ganti cepat untuk SDS-plus dengan mudah bisa
ditukar dengan cekam bor ganti cepat.
Melepas cekam ganti cepat untuk SDS-plus (Gb. 5)
PERHATIAN:
• Sebelum melepas cekam ganti cepat untuk SDS-plus,
selalu lepas mata mesin.
Genggam tutup ganti pada cekam ganti cepat untuk SDS-
plus dan putar sesuai arah panah sampai garis tutup ganti
bergerak dari simbol ke simbol . Tarik dengan kuat
sesuai arah panah.
Memasang cekam bor ganti cepat (Gb. 6)
Periksa apakah garis cekam bor ganti cepat menunjukkan
simbol . Genggam tutup ganti pada cekam bor ganti
cepat dan posisikan garisnya ke simbol .
Pasang cekam bor ganti cepat pada spindel mesin.

16
Genggam tutup ganti pada cekam bor ganti cepat dan
putar garis tutup ganti ke simbol sampai bisa terdengar
bunyi klik dengan jelas.
Memilih mode kerja
Putaran dengan getar (Gb. 7)
Untuk mengebor beton, tembok, dsb., tekan tombol kunci
dan putar tombol pengubah mode kerja ke simbol .
Gunakan mata bor berujung tungsten-carbide.
Putaran saja (Gb. 8)
Untuk mengebor bahan kayu, logam atau plastik, tekan
tombol kunci dan putar tombol pengubah mode kerja ke
simbol . Gunakan mata bor putar atau mata bor kayu.
Getar saja (Gb .9)
Untuk pekerjaan menyerpih, menumbuk atau membobok,
tekan tombol kunci dan putar tombol pengubah mode
kerja ke simbol . Gunakan pahat beton, pahat besi,
pahat tumbuk, dsb.
PERHATIAN:
• Jangan memutar tombol pengubah mode kerja ketika
mesin sedang bekerja. Mesin bisa rusak.
• Untuk menghindari keausan yang cepat pada
mekanisme pengubah mode, pastikan bahwa tombol
pengubah mode kerja diposisikan dengan tepat pada
salahsatu dari tiga posisi mode kerja.
Pembatas torsi
Pembatas torsi akan berfungsi ketika mencapai tingkat
torsi tertentu. Motor akan terlepas dari poros keluaran.
Ketika hal ini terjadi, mata mesin akan berhenti berputar.
PERHATIAN:
• Segera setelah pembatas torsi berfungsi, matikan
mesin dengan segera. Hal ini akan membantu
mencegah keausan dini pada mesin.
• Gergaji lubang tidak bisa digunakan pada mesin ini.
Karena cenderung terjepit atau terperangkap dalam
lubang dengan mudah. Hal ini akan menyebabkan
pembatas torsi terlalu sering berfungsi.
PERAKITAN
PERHATIAN:
• Selalu pastikan bahwa mesin dimatikan dan baterai
dilepas sebelum melakukan pekerjaan apapun pada
mesin.
Gagang sisi (pegangan tambahan) (Gb. 10)
PERHATIAN:
• Gunakan selalu gagang sisi untuk menjamin
keselamatan penggunaan.
Pasang gagang sisi sedemikian rupa hingga gigi-gigi
pada gagang bertemu dengan tonjolan pada silinder
mesin. Lalu kencangkan gagang dengan memutar searah
jarum jam ke posisi yang diinginkan. Gagang dapat
diputar 360° agar dapat ditahan di posisi mana saja.
Gemuk mata mesin
Lapisi sebelumnya kepala tirus dengan sedikit gemuk
mata mesin (sekitar 0,5 - 1 g). Pelumasan cekam ini
menjamin kelancaran kerja dan memperpanjang umur
pemakaian mesin.
Memasang atau melepas mata mesin
Bersihkan kepala tirus dan beri gemuk sebelum
memasang mata mesin. (Gb. 11)
Masukkan mata mesin ke dalam mesin. Putar mata mesin
dan dorong sampai terpasang.
Jika mata mesin tidak bisa didorong, lepas mata mesin.
Tarik tutup cekam beberapa kali. Kemudian masukkan
lagi mata mesin. Putar mata mesin dan dorong sampai
terpasang. (Gb. 12)
Setelah memasang, selalu pastikan bahwa mata mesin
benar-benar terpasang pada tempatnya dengan mencoba
menariknya keluar.
Untuk melepas mata mesin, tarik tutup cekam
sepenuhnya dan tarik mata mesin keluar. (Gb. 13)
Sudut mata mesin (ketika menyerpih,
menumbuk atau membobok)
Mata mesin bisa dipasang dengan sudut yang diinginkan.
Untuk mengubah sudut mata mesin, tekan tombol kunci
dan putar tombol pengubah mode kerja ke simbol O.
Putar mata mesin ke sudut yang diinginkan. (Gb. 14)
Tekan tombol kunci dan putar tombol pengubah mode
kerja ke simbol . Kemudian pastikan bahwa mata mesin
benar-benar terpasang pada tempatnya dengan
memutarnya sedikit. (Gb. 15)
Pengukur kedalaman (Gb. 16)
Pengukur kedalaman sangat tepat digunakan untuk
menghasilkan lubang-lubang pengeboran dengan
kedalaman yang seragam. Kendurkan gagang sisi dan
masukkan pengukur kedalaman ke dalam lubang pada
gagang sisi. Sesuaikan pengukur kedalaman pada
kedalaman yang diinginkan dan kencangkan gagang sisi.
CATATAN:
• Pengukur kedalaman tidak bisa digunakan bila
posisinya berlawanan dengan rumahan gir.
Mangkuk debu (Gb. 17)
Gunakan mangkuk debu untuk mencegah debu
berjatuhan ke atas mesin dan pada diri Anda sendiri
ketika melakukan pekerjaan pengeboran di atas kepala.
Pasang mangkuk debu pada mata mesin seperti
ditunjukkan pada gambar. Ukuran mata mesin yang bisa
dipasangi mangkuk debu adalah sebagai berikut.
006382
PENGGUNAAN
Cara pengoperasian bor getar (Gb. 18)
Posisikan tombol pengubah mode kerja ke simbol .
Posisikan mata mesin pada lokasi yang diinginkan untuk
membuat lubang, kemudian tarik picu saklarnya.
Jangan memaksa mesin listrik. Tekanan yang ringan akan
memberi hasil yang terbaik. Jaga posisi mesin dan cegah
agar tidak selip dari lubang.
Jangan menambah tekanan bila lubang dipenuhi geram-
geram atau partikel. Tetapi, nyalakan mesin tanpa
putaran, lalu angkat mata mesin sedikit dari lubang.
Diamater mata mesin
Mangkuk debu 5 6 mm - 14,5 mm
Mangkuk debu 9 12 mm - 16 mm

17
Dengan melakukan hal ini beberapa kali, lubang akan
besih dan pengeboran normal bisa dilanjutkan kembali.
PERHATIAN:
• Akan timbul gaya yang sangat kuat dan tiba-tiba pada
mesin/mata mesin saat menembus lubang, bila lubang
dipenuhi geram-geram atau partikel, atau bila
menabrak besi-besi tulangan yang terpasang di dalam
beton. Selalu gunakan gagang sisi (pegangan
tambahan) dan pegang mesin kuat-kuat pada kedua
gagang sisi dan pegangan saklar selama penggunaan.
Kelalaian dalam melakukannya dapat menyebabkan
kehilangan kendali pada mesin dan berpotensi
mengakibatkan cedera berat.
CATATAN:
• Eksentrisitas pada putaran mata mesin bisa terjadi
ketika menggunakan mesin tanpa beban. Mesin akan
memusatkan diri secara otomatis selama penggunaan.
Hal ini tidak mempengaruhi kepresisian pengeboran.
Penghembus angin (pilihan aksesori)
(Gb. 19)
Setelah mengebor lubang, gunakan penghembus angin
untuk membersihkan lubang dari debu.
Menyerpih/Menumbuk/Membobok (Gb. 20)
Posisikan tombol pengubah mode kerja ke simbol .
Pegang mesin kuat-kuat dengan kedua tangan. Nyalakan
mesin dan beri sedikit tekanan pada mesin sehingga
mesin tidak akan memantul, tidak terkendali. Terlalu
menekan mesin tidak akan meningkatkan efisiensinya.
Mengebor kayu atau logam
Hanya untuk model BHR261 (Gb. 21 & Gb. 22)
Gunakan pilihan rakitan cekam bor. Ketika
memasangnya, silakan mengacu pada "memasang atau
melepas mata mesin" yang telah dijelaskan pada
halaman sebelumnya.
Posisikan tombol pengubah mode kerja sehingga
penunjuk mengarah pada simbol .
Hanya untuk model BHR261T (Gb. 23, Gb. 24 & Gb. 25)
Gunakan cekam bor ganti cepat sebagai perlengkapan
standar. Ketika memasangnya, silakan mengacu pada
"mengganti cekam ganti cepat untuk SDS-plus" yang
telah dijelaskan pada halaman sebelumnya.
Tahan cincin dan putar selongsong berlawanan arah
jarum jam untuk membuka rahang cekam. Masukkan
mata bor ke dalam cekam sejauh mungkin. Pegang cincin
dengan kuat dan putar selongsong searah jarum jam
untuk mengencangkan cekam. Untuk melepas mata bor,
pegang cincin dan putar selongsong berlawanan arah
jarum jam.
Posisikan tombol pengubah mode kerja ke simbol .
Anda bisa mengebor sampai diameter 13 mm pada logam
dan sampai diameter 32 mm pada kayu.
PERHATIAN:
• Jangan sekali-kali menggunakan "putaran dengan
getar" ketika rakitan cekam bor terpasang pada mesin.
Rakitan cekam bor bisa rusak. Cekam bor juga akan
terlepas ketika membalik arah mesin.
• Menekan mesin secara berlebihan tidak akan
mempercepat pengeboran. Bahkan, tekanan yang
berlebihan hanya akan merusak mata bor Anda,
mengurangi kinerja mesin dan memperpendek usia
pakai mesin.
• Akan timbul gaya putar yang sangat kuat pada mesin/
mata bor saat menembus lubang. Pegang mesin
dengan kuat dan berhati-hatilah saat mata bor
menembus benda kerja.
• Mata bor yang macet dapat dicabut dengan menyetel
saklar pembalik arah agar mesin berputar berlawanan
arah untuk mundur. Tetapi, mesin bisa saja mundur
mendadak jika Anda tidak memegangnya dengan kuat.
• Tahan benda kerja berukuran kecil dengan penjepit
atau alat penahan lain.
PERAWATAN
PERHATIAN:
• Selalu pastikan bahwa mesin dimatikan dan baterai
dilepas sebelum melakukan pemeriksaan atau
perawatan.
• Jangan sekali-kali menggunakan bensin, tiner, alkohol,
atau bahan sejenisnya. Penggunaan bahan demikian
dapat menyebabkan perubahan warna, perubahan
bentuk atau timbulnya retakan.
Mengganti sikat karbon
Lepas dan periksa sikat karbon secara teratur. Lepas
ketika aus sampai tanda batas. Jaga agar sikat sikat
karbon tetap bersih dan tidak bergeser dari tempatnya.
Kedua sikat karbon harus diganti pada waktu yang sama.
Hanya gunakan sikat karbon yang sama. (Gb. 26)
Gunakan obeng untuk melepas tutup tempat sikat. Tarik
keluar sikat karbon yang aus, masukkan yang baru dan
pasang tutup tempat sikat. (Gb. 27)
Pasang kembali tutup tempat sikat pada mesin.
Untuk menjaga KEAMANAN dan KEANDALAN mesin,
perbaikan, perawatan atau penyetelan lain harus
dilakukan oleh Pusat Layanan Resmi Makita; selalu
gunakan suku cadang pengganti buatan Makita.
PILIHAN AKSESORI
PERHATIAN:
• Dianjurkan untuk menggunakan aksesori atau
perangkat tambahan ini dengan mesin Makita Anda
yang ditentukan dalam petunjuk ini. Penggunaan
aksesori atau perangkat tambahan lain bisa
menyebabkan risiko cedera pada manusia. Hanya
gunakan aksesori atau perangkat tambahan sesuai
dengan peruntukkannya.
Jika Anda memerlukan bantuan lebih rinci berkenaan
dengan aksesori ini, tanyakan pada Pusat Layanan
Makita terdekat.
• Mata mesin berujung Carbide SDS-Plus
• Pahat beton
• Pahat besi
• Pahat tumbuk
• Pahat alur
• Rakitan cekam bor
• Cekam bor S13
• Adaptor cekam
• Kunci cekam S13
• Gemuk mata mesin
• Gagang sisi
• Pengukur kedalaman

18
• Penghembus angin
• Mangkuk debu
• Perangkat tambahan pemisah debu
• Kaca mata pelindung
• Tas jinjing plastik
• Cekam bor tanpa kunci
• Macam-macam jenis baterai dan pengisi daya asli
buatan Makita.
CATATAN:
• Beberapa item dalam daftar tersebut mungkin sudah
termasuk dalam paket mesin sebagai aksesori standar.
Hal tersebut dapat berbeda dari satu negara ke negara
lainnya.

19
TIẾNG VIỆT
Giải thích vềhình vẽtổng thể
THÔNG SỐKỸTHUẬT
•Dochương trình nghiên cứu và phát triển liên tục của chúng tôi nên các thông sốkỹthuật trong đây có thểthay đổi mà
không cần thông báo trước.
•Lưu ý: Các thông sốkỹthuật và hộp pin có thểthay đổi tùy theo từng quốc gia.
•Trọng lượng có hộp pin tùy theo Quy trình EPTA tháng 01/2003
END004-4
Ký hiệu
Phần dưới đây cho biết các ký hiệu được dùng cho thiết
bị. Đảm bảo rằng bạn hiểu rõ ý nghĩa của các ký hiệu này
trước khi sửdụng.
..... Đọc tài liệu hướng dẫn.
ENE043-1
Mục đích sửdụng
Dụng cụnày được thiết kếđể khoan đóng búa và khoan
vào gạch, bê-tông và đá cũng nhưdùng cho công tác
khoan đục.
Nó cũng có thểphù hợp cho việc khoan không va đập vào
gỗ, kim loại, gốm và nhựa.
GEA006-2
Cảnh báo An toàn Chung dành
cho Dụng cụMáy
CẢNH BÁO! Đọc tất cảcác cảnh báo an toàn và
hướng dẫn. Việc không tuân theo các cảnh báo và
hướng dẫn có thểdẫn đến điện giật, hoảhoạn và/hoặc
thương tích nghiêm trọng.
Lưu giữtất cảcảnh báo và hướng
dẫn để tham khảo sau này.
Thuật ngữ“dụng cụmáy” trong các cảnh báo đề cập đến
dụng cụmáy (có dây) được vận hành bằng nguồn điện
chính hoặc dụng cụmáy (không dây) được vận hành
bằng pin của bạn.
An toàn tại nơi làm việc
1. Giữnơi làm việc sạch sẽvà có đủ ánh sáng. Nơi
làm việc bừa bộn hoặc tối thường dễgây ra tai nạn.
2. Không vận hành dụng cụmáy trong môi trường
cháy nổ, ví dụnhưmôi trường có sựhiện diện
của các chất lỏng, khí hoặc bụi dễcháy. Các dụng
cụmáy tạo tia lửa điện có thểlàm bụi hoặc khí bốc
cháy.
3. Giữtrẻem và người ngoài tránh xa nơi làm việc
khi đang vận hành dụng cụmáy. Sựxao lãng có thể
khiến bạn mất khảnăng kiểm soát.
An toàn vềđiện
4. Phích cắm của dụng cụmáy phải khớp với ổcắm.
Không bao giờđược sửa đổi phích cắm theo bất
kỳcách nào. Không sửdụng bất kỳphích chuyển
đổi nào với các dụng cụmáy được nối đất (tiếp
đất). Các phích cắm còn nguyên vẹn và ổcắm phù
hợp sẽgiảm nguy cơđiện giật.
1. Phần màu đỏ
2. Nút bấm
3. Hộp pin
4. Cần khởi động công tắc
5. Đèn
6. Cần công tắc đảo chiều
7.
Ngàm lắp nhanh cho loại SDS-plus
8. Nắp thay
9. Vạch nắp thay
10. Ngàm khoan lắp nhanh
11. Trụquay
12. Khoan đóng búa
13. Chỉkhoan
14. Chỉđóng búa
15. Đế tay cầm
16. Răng
17. Vặn lỏng
18. Vặn chặt
19. Tay cầm hông
20. Gờnhô ra
21. Đầu gắn mũi
22. Dầu tra đầu mũi
23. Đầu mũi
24. Nắp ngàm
25. Biểu tượng O
26. Núm thay đổi chếđộ hoạt động
27. Thanh đo sâu
28. Hộp chứa bụi
29. Bóng thổi khí
30. Thanh dẫn ngàm
31. Ngàm khoan không cần khóa
32. Trụngoài
33. Vòng xoay
34. Vạch giới hạn
35. Nắp giữchổi
36. Tuốc-nơ-vít
Kiểu BHR261 BHR261T
Công suất
Bê-tông 26 mm
Thép 13 mm
Gỗ32 mm
Tốc độ không tải (phút-1) 0 - 1.200
Sốnhát mỗi phút 0 - 4.800
Chiều dài tổng thể363 mm 387 mm
Trọng lượng tịnh 4,5 kg 4,7 kg
Hiệu điện thếđịnh mức D.C. 36 V

20
5. Tránh để cơthểtiếp xúc với các bềmặt nối đất
hoặc tiếp đất nhưđường ống, bộtản nhiệt, bếp ga
và tủlạnh. Nguy cơbịđiện giật sẽtăng lên nếu cơ
thểbạn được nối đất hoặc tiếp đất.
6. Không để dụng cụmáy tiếp xúc với mưa hoặc
trong điều kiện ẩm ướt. Nước lọt vào dụng cụmáy
sẽlàm tăng nguy cơđiện giật.
7. Không lạm dụng dây. Không bao giờsửdụng dây
để mang, kéo hoặc tháo phích cắm dụng cụmáy.
Giữdây tránh xa nguồn nhiệt, dầu, các mép sắc
hoặc các bộphận chuyển động. Dây bịhỏng hoặc
bịrối sẽlàm tăng nguy cơđiện giật.
8. Khi vận hành dụng cụmáy ngoài trời, hãy sử
dụng dây kéo dài phù hợp cho việc sửdụng ngoài
trời. Việc dùng dây phù hợp cho việc sửdụng ngoài
trời sẽgiảm nguy cơđiện giật.
9. Nếu bắt buộc phải vận hành dụng cụmáy ởnơi
ẩm ướt, hãy sửdụng nguồn điện có bộngắt mạch
nối đất khi rò điện (GFCI). Việc sửdụng GFCI sẽ
giảm nguy cơđiện giật.
An toàn cá nhân
10. Luôn tỉnh táo, quan sát những việc bạn đang làm
và sửdụng những phán đoán theo kinh nghiệm
khi vận hành dụng cụmáy. Không sửdụng dụng
cụmáy khi bạn đang mệt mỏi hoặc chịu ảnh
hưởng của ma túy, rượu hay thuốc. Chỉmột
khoảnh khắc không tập trung khi đang vận hành dụng
cụmáy cũng có thểdẫn đến thương tích cá nhân
nghiêm trọng.
11. Sửdụng thiết bịbảo hộcá nhân. Luôn đeo thiết bị
bảo vệmắt. Các thiết bịbảo hộnhưmặt nạchống
bụi, giày an toàn chống trượt, mũbảo hộhay thiết bị
bảo vệthính giác được sửdụng trong các điều kiện
thích hợp sẽgiúp giảm thương tích cá nhân.
12. Tránh vô tình khởi động dụng cụmáy. Đảm bảo
công tắc ởvịtrí off (tắt) trước khi nối nguồn điện
và/hoặc bộpin, cầm hoặc mang dụng cụmáy. Việc
mang dụng cụmáy khi đang đặt ngón tay ởvịtrí công
tắc hoặc cấp điện cho dụng cụmáy đang bật thường
dễgây ra tai nạn.
13. Tháo mọi khóa hoặc chìa vặn điều chỉnh trước khi
bật dụng cụmáy. Việc chìa vặn hoặc khóa vẫn còn
gắn vào bộphận quay của dụng cụmáy có thểdẫn
đến thương tích cá nhân.
14. Không với quá cao. Luôn giữthăng bằng tốt và có
chỗđể chân phù hợp. Điều này cho phép điều khiển
dụng cụmáy tốt hơn trong những tình huống bất ngờ.
15. Ăn mặc phù hợp. Không mặc quần áo rộng hay
đeo đồ trang sức. Giữtóc, quần áo và găng tay
tránh xa các bộphận chuyển động. Quần áo rộng,
đồ trang sức hay tóc dài có thểmắc vào các bộphận
chuyển động.
16. Nếu các thiết bịđược cung cấp để kết nối các thiết
bịthu gom và hút bụi, hãy đảm bảo chúng được
kết nối và sửdụng hợp lý. Việc sửdụng thiết bịthu
gom bụi có thểlàm giảm những mối nguy hiểm liên
quan đến bụi.
Sửdụng và bảo quản dụng cụmáy
17. Không dùng lực đối với dụng cụmáy. Sửdụng
đúng dụng cụmáy cho công việc của bạn. Sử
dụng đúng dụng cụmáy sẽgiúp thực hiện công việc
tốt hơn và an toàn hơn theo giá trịđịnh mức được
thiết kếcủa dụng cụmáy đó.
18. Không sửdụng dụng cụmáy nếu công tắc không
bật và tắt được dụng cụmáy đó. Mọi dụng cụmáy
không thểđiều khiển được bằng công tắc đều rất
nguy hiểm và cần được sửa chữa.
19. Rút phích cắm ra khỏi nguồn điện và/hoặc ngắt
kết nối bộpin khỏi dụng cụmáy trước khi thực
hiện bất kỳcông việc điều chỉnh, thay đổi phụ
tùng hay cất giữdụng cụmáy nào. Những biện
pháp an toàn phòng ngừa này sẽgiảm nguy cơvô
tình khởi động dụng cụmáy.
20. Cất giữcác dụng cụmáy không sửdụng ngoài
tầm với của trẻem và không cho bất kỳngười nào
không có hiểu biết vềdụng cụmáy hoặc các
hướng dẫn này vận hành dụng cụmáy. Dụng cụ
máy sẽrất nguy hiểm nếu được sửdụng bởi những
người dùng chưa qua đào tạo.
21. Bảo quản dụng cụmáy. Kiểm tra tình trạng lệch
trục hoặc bó kẹp của các bộphận chuyển động,
hiện tượng nứt vỡcủa các bộphận và mọi tình
trạng khác mà có thểảnh hưởng đến hoạt động
của dụng cụmáy. Nếu có hỏng hóc, hãy sửa chữa
dụng cụmáy trước khi sửdụng. Nhiều tai nạn xảy
ra là do không bảo quản tốt dụng cụmáy.
22. Luôn giữcho dụng cụcắt được sắc bén và sạch
sẽ.Những dụng cụcắt được bảo quản tốt có mép cắt
sắc sẽít bịkẹt hơn và dễđiều khiển hơn.
23. Sửdụng dụng cụmáy, phụtùng và đầu dụng cụ
cắt, v.v... theo các hướng dẫn này, có tính đến điều
kiện làm việc và công việc được thực hiện. Việc sử
dụng dụng cụmáy cho các công việc khác với công
việc dựđịnh có thểgây nguy hiểm.
Sửdụng và bảo quản dụng cụdùng pin
24. Chỉsạc pin lại với bộsạc do nhà sản xuất quy
định. Bộsạc phù hợp với một loại bộpin này có thể
gây ra nguy cơhỏa hoạn khi được dùng cho một bộ
pin khác.
25. Chỉsửdụng các dụng cụmáy với các bộpin được
quy định cụthể.Việc sửdụng bất cứbộpin nào
khác có thểgây ra thương tích và hỏa hoạn.
26. Khi không sửdụng bộpin, hãy giữtránh xa các đồ
vật khác bằng kim loại, chẳng hạn nhưkẹp giấy,
tiền xu, chìa khóa, đinh, ốc vít hoặc các vật nhỏ
bằng kim loại mà có thểlàm nối tắt các đầu cực
pin. Các đầu cực pin bịđoản mạch có thểgây cháy
hoặc hỏa hoạn.
27. Trong điều kiện sửdụng quá mức, pin có thểbị
chảy nước; hãy tránh tiếp xúc. Nếu vô tình tiếp
xúc với pin bịchảy nước, hãy rửa sạch bằng
nước. Nếu dung dịch từpin tiếp xúc với mắt, cần
đi khám bác sĩthêm. Dung dịch chảy ra từpin có thể
gây rát da hoặc bỏng.
Bảo dưỡng
28. Để nhân viên sửa chữa đủ trình độ bảo dưỡng
dụng cụmáy của bạn và chỉsửdụng các bộphận
thay thếđồng nhất. Việc này sẽđảm bảo duy trì
được độ an toàn của dụng cụmáy.
29. Tuân theo hướng dẫn dành cho việc bôi trơn và
thay phụtùng.
30. Giữtay cầm khô, sạch, không dính dầu và mỡ.
