Makita TW001GZ User manual

TW001G
EN Cordless Impact Wrench INSTRUCTION MANUAL 4
PL Akumulatorowy klucz
udarowy INSTRUKCJA OBSŁUGI 12
HU Akkumulátoros csavarkulcs HASZNÁLATI KÉZIKÖNYV 20
SK Akumulátorový razový
uťahovač NÁVOD NA OBSLUHU 28
CS Akumulátorový rázový
utahovák NÁVOD K OBSLUZE 36
UK Бездротовий ударний
гайковерт ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ 44
RO Maşină de înşurubat cu
impact cu acumulator MANUAL DE INSTRUCŢIUNI 53
DE Akku-Schlagschrauber BETRIEBSANLEITUNG 61

1
2
3
Fig.1
1
2
Fig.2
1
Fig.3
1
Fig.4
1
Fig.5
1
AB
Fig.6
Fig.7
2

Fig.8
12
Fig.9
1
2
3
Fig.10
2
3
1
Fig.11
Fig.12
1
Fig.13
3

4ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: TW001G
Fastening capacities Standard bolt M12 - M36
High tensile bolt M10 - M27
Square drive 19.0 mm
No load speed (RPM) Max impact mode (4) 0 - 1,800 min-1
Hard impact mode (3) 0 - 1,400 min-1
Medium impact mode (2) 0 - 1,150 min-1
Soft impact mode (1) 0 - 950 min-1
Impacts per minute Max impact mode (4) 0 - 2,500 min-1
Hard impact mode (3) 0 - 2,400 min-1
Medium impact mode (2) 0 - 2,200 min-1
Soft impact mode (1) 0 - 1,900 min-1
Max. fastening torque
(at max impact mode (4) )
Fastening with M30 for 6 seconds 1,800 N·m
Fastening with M30 for 3 seconds 1,500 N·m
Nut-Busting torque
(at max impact mode (4) )
2,050 N·m
Overall length 217 mm
Rated voltage D.C. 36 V - 40 V max
Net weight 3.9 - 4.2 kg
• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange
without notice.
• Specicationsmaydi󰀨erfromcountrytocountry.
• Theweightmaydi󰀨erdependingontheattachment(s),includingthebatterycartridge.Thelightestandheavi-
est combination, according to EPTA-Procedure 01/2014, are shown in the table.
Applicable battery cartridge and charger
Batterycartridge BL4025 / BL4040
Charger DC40RA
• Someofthebatterycartridgesandchargerslistedabovemaynotbeavailabledependingonyourregionofresidence.
WARNING: Only use the battery cartridges and chargers listed above.Useofanyotherbatterycartridges
andchargersmaycauseinjuryand/orre.
Intended use
The tool is intended for fastening bolts and nuts.
Noise
ThetypicalA-weightednoiseleveldeterminedaccord-
ing to EN62841-2-2:
Sound pressure level (LpA) : 100 dB(A)
Sound power level (LWA) : 111 dB (A)
Uncertainty(K):3dB(A)
NOTE: The declared noise emission value(s) has
been measured in accordance with a standard test
methodandmaybeusedforcomparingonetoolwith
another.
NOTE: The declared noise emission value(s)
mayalsobeusedinapreliminaryassessmentof
exposure.
WARNING: Wear ear protection.
WARNING: The noise emission during actual
use of the power tool can di󰀨er from the declared
value(s) depending on the ways in which the
tool is used especially what kind of workpiece is
processed.
WARNING: Be sure to identify safety mea-
sures to protect the operator that are based on an
estimation of exposure in the actual conditions of
use (taking account of all parts of the operating
cycle such as the times when the tool is switched
o󰀨 and when it is running idle in addition to the
trigger time).

5ENGLISH
Vibration
The vibration total value (tri-axial vector sum) deter-
mined according to EN62841-2-2:
Work mode: impact tightening of fasteners of the maxi-
mumcapacityofthetool
Vibration emission (ah) : 18.5 m/s2
Uncertainty(K):2.0m/s2
NOTE: The declared vibration total value(s) has been
measured in accordance with a standard test method
andmaybeusedforcomparingonetoolwithanother.
NOTE:Thedeclaredvibrationtotalvalue(s)mayalso
beusedinapreliminaryassessmentofexposure.
WARNING: The vibration emission during actual
use of the power tool can di󰀨er from the declared val-
ue(s) depending on the ways in which the tool is used
especially what kind of workpiece is processed.
WARNING: Be sure to identify safety measures
to protect the operator that are based on an estima-
tion of exposure in the actual conditions of use (tak-
ing account of all parts of the operating cycle such
as the times when the tool is switched o󰀨 and when
it is running idle in addition to the trigger time).
EC Declaration of Conformity
For European countries only
TheECdeclarationofconformityisincludedasAnnexA
to this instruction manual.
SAFETY WARNINGS
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specications provided
with this power tool. Failure to follow all instructions
listedbelowmayresultinelectricshock,reand/or
seriousinjury.
Save all warnings and instruc-
tions for future reference.
Theterm"powertool"inthewarningsreferstoyour
mains-operated(corded)powertoolorbattery-operated
(cordless) power tool.
Cordless impact wrench safety warnings
1. Hold the power tool by insulated gripping
surfaces, when performing an operation
where the fastener may contact hidden wiring.
Fastenerscontactinga"live"wiremaymake
exposed metal parts of the power tool "live" and
could give the operator an electric shock.
2. Wear ear protectors.
3. Check the impact socket carefully for wear,
cracks or damage before installation.
4. Hold the tool rmly.
5. Keep hands away from rotating parts.
6. Do not touch the impact socket, bolt, nut or the
workpiece immediately after operation.They
maybeextremelyhotandcouldburnyourskin.
7. Always be sure you have a rm footing.
Be sure no one is below when using the tool in
high locations.
8. The proper fastening torque may di󰀨er
depending upon the kind or size of the bolt.
Check the torque with a torque wrench.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product.
MISUSE or failure to follow the safety rules stated
in this instruction manual may cause serious
personal injury.
Important safety instructions for
battery cartridge
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using battery.
2. Do not disassemble or tamper the battery
cartridge.Itmayresultinare,excessiveheat,
or explosion.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical atten-
tion right away. It may result in loss of your
eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
ow, overheating, possible burns and even a
breakdown.
6. Do not store and use the tool and battery car-
tridge in locations where the temperature may
reach or exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Do not nail, cut, crush, throw, drop the battery
cartridge, or hit against a hard object to the
battery cartridge.Suchconductmayresultina
re,excessiveheat,orexplosion.
9. Do not use a damaged battery.
10.
The contained lithium-ion batteries are subject to
the Dangerous Goods Legislation requirements.
Forcommercialtransportse.g.bythirdparties,
forwarding agents, special requirement on pack-
aging and labeling must be observed.

6ENGLISH
For preparation of the item being shipped, consult-
ing an expert for hazardous material is required.
Pleasealsoobservepossiblymoredetailed
national regulations.
Tapeormasko󰀨opencontactsandpackupthe
batteryinsuchamannerthatitcannotmove
around in the packaging.
11. When disposing the battery cartridge, remove
it from the tool and dispose of it in a safe
place. Follow your local regulations relating to
disposal of battery.
12. Use the batteries only with the products
specied by Makita. Installing the batteries to
non-compliantproductsmayresultinare,exces-
siveheat,explosion,orleakofelectrolyte.
13. If the tool is not used for a long period of time,
the battery must be removed from the tool.
14. During and after use, the battery cartridge may
take on heat which can cause burns or low
temperature burns. Pay attention to the han-
dling of hot battery cartridges.
15. Do not touch the terminal of the tool imme-
diately after use as it may get hot enough to
cause burns.
16. Do not allow chips, dust, or soil stuck into the
terminals, holes, and grooves of the battery
cartridge.Itmayresultinpoorperformanceor
breakdownofthetoolorbatterycartridge.
17. Unless the tool supports the use near
high-voltage electrical power lines, do not use
the battery cartridge near a high-voltage elec-
trical power lines.Itmayresultinamalfunction
orbreakdownofthetoolorbatterycartridge.
18. Keep the battery away from children.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Use of non-genuine Makita batteries, or batteries that
havebeenaltered,mayresultinthebatterybursting
causingres,personalinjuryanddamage.Itwill
alsovoidtheMakitawarrantyfortheMakitatooland
charger.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice
less tool power.
2. Never recharge a fully charged battery car-
tridge. Overcharging shortens the battery
service life.
3. Charge the battery cartridge with room tem-
perature at 10 °C - 40 °C (50 °F - 104 °F). Let
a hot battery cartridge cool down before
charging it.
4. When not using the battery cartridge, remove
it from the tool or the charger.
5. Charge the battery cartridge if you do not use
it for a long period (more than six months).
FUNCTIONAL
DESCRIPTION
CAUTION: Always be sure that the tool is
switched o󰀨 and the battery cartridge is removed
before adjusting or checking function on the tool.
Installing or removing battery
cartridge
CAUTION: Always switch o󰀨 the tool before
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-
tridge rmly when installing or removing battery
cartridge.Failuretoholdthetoolandthebattery
cartridgermlymaycausethemtoslipo󰀨yourhands
andresultindamagetothetoolandbatterycartridge
andapersonalinjury.
►Fig.1: 1. Red indicator 2. Button 3.Batterycartridge
Toremovethebatterycartridge,slideitfromthetool
while sliding the button on the front of the cartridge.
Toinstallthebatterycartridge,alignthetongueonthe
batterycartridgewiththegrooveinthehousingandslip
itintoplace.Insertitallthewayuntilitlocksinplace
withalittleclick.Ifyoucanseetheredindicatoronthe
uppersideofthebutton,itisnotlockedcompletely.
CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen. If not,
itmayaccidentallyfalloutofthetool,causinginjuryto
youorsomeonearoundyou.
CAUTION: Do not install the battery cartridge
forcibly.Ifthecartridgedoesnotslideineasily,itis
notbeinginsertedcorrectly.
Tool / battery protection system
Thetoolisequippedwithatool/batteryprotectionsys-
tem.Thissystemautomaticallycutso󰀨thepowerto
extendtoolandbatterylife.Thetoolwillautomatically
stopduringoperationifthetoolorbatteryisplaced
under one of the following conditions:
Overload protection
This protection works when the tool is operated in a
mannerthatcausesittodrawanabnormallyhighcur-
rent.Inthissituation,turnthetoolo󰀨andstoptheappli-
cation that caused the tool to become overloaded. Then
turn the tool on to restart.
Overheat protection
When the tool is overheated, the tool stops automati-
callyandthelampsblink.Inthissituation,letthetool
andbatterycoolbeforeturningthetoolonagain.
Overdischarge protection
Thisprotectionworkswhentheremainingbattery
capacitygetslow.Inthissituation,removethebattery
fromthetoolandchargethebattery.

7ENGLISH
Indicating the remaining battery
capacity
Pressthecheckbuttononthebatterycartridgetoindi-
catetheremainingbatterycapacity.Theindicatorlamps
light up for a few seconds.
►Fig.2: 1. Indicator lamps 2. Check button
Indicator lamps Remaining
capacity
Lighted O󰀨 Blinking
75% to 100%
50% to 75%
25% to 50%
0% to 25%
Charge the
battery.
Thebattery
mayhave
malfunctioned.
NOTE: Depending on the conditions of use and the
ambienttemperature,theindicationmaydi󰀨erslightly
fromtheactualcapacity.
Switch action
►Fig.3: 1. Switch trigger
CAUTION: Before installing the battery car-
tridge into the tool, always check to see that the
switch trigger actuates properly and returns to
the "OFF" position when released.
Tostartthetool,simplypulltheswitchtrigger.Tool
speedisincreasedbyincreasingpressureontheswitch
trigger. Release the switch trigger to stop.
NOTE:Thetoolautomaticallystopswhenyoukeep
pulling the switch trigger for about 6 minutes.
NOTE: When full speed mode is turned on, the rota-
tionspeedbecomesfastestevenifyoudonotpullthe
switchtriggerfully.
For detail information, refer to the section of full speed
mode.
Lighting up the front lamp
CAUTION: Do not look in the light or see the
source of light directly.
►Fig.4: 1. Lamp
►Fig.5: 1. Button
To turn on the lamp status, press the button for
onesecond.Toturno󰀨thelampstatus,pressthebut-
ton for one second again.
With the lamp status ON, pull the switch trigger to turn
onthelamp.Toturno󰀨,releaseit.Thelampgoesout
approximately10secondsafterreleasingtheswitch
trigger.
With the lamp status OFF, the lamp does not turn on
even if pulling the trigger.
NOTE:Toconrmthelampstatus,pullthetrigger.
Whenthelamplightsupbypullingtheswitchtrigger,
the lamp status is ON. When the lamp does not come
on, the lamp status is OFF.
NOTE:Whenthetoolisoverheated,thelightashes
foroneminute,andthentheLEDdisplaygoeso󰀨.In
this case, cool down the tool before operating again.
NOTE:Useadryclothtowipethedirto󰀨thelensof
the lamp. Be careful not to scratch the lens of lamp, or
itmaylowertheillumination.
NOTE: While pulling the switch trigger, the lamp
status cannot be changed.
NOTE:Forapproximately10secondsafterreleasing
the switch trigger, the lamp status can be changed.
Reversing switch action
►Fig.6: 1. Reversing switch lever
CAUTION: Always check the direction of
rotation before operation.
CAUTION: Use the reversing switch only after
the tool comes to a complete stop. Changing the
directionofrotationbeforethetoolstopsmaydam-
age the tool.
CAUTION: When not operating the tool,
always set the reversing switch lever to the neu-
tral position.
This tool has a reversing switch to change the direction
of rotation. Depress the reversing switch lever from the
A side for clockwise rotation or from the B side for coun-
terclockwise rotation.
When the reversing switch lever is in the neutral posi-
tion, the switch trigger cannot be pulled.

8ENGLISH
Changing the application mode
Changing the impact force
You can change the impact force in four steps: 4 (max), 3 (hard), 2 (medium), and 1 (soft).
This allows a tightening suitable to the work.
Theleveloftheimpactforcechangeseverytimeyoupressthebutton .
Youcanchangetheimpactforcewithinapproximatelyoneminuteafterreleasingtheswitchtrigger.
NOTE:Youcanextendthetimetochangetheimpactforceapproximatelyoneminuteifyoupressthebut-
ton or .
►Fig.7
Application mode
(Impact force grade displayed on panel) Maximum blows Purpose
4 (Max) 2,500 min-1 (/min) Tightening with the maximum force and
speed.
Tightening when the force and the speed
are desired.
3 (Hard) 2,400 min-1 (/min) Tightening with less force and speed than
Max mode (easier to control than Max
mode).
Tightening when the force and the speed
are desired.
2 (Medium) 2,200 min-1 (/min) Tighteningwhenagoodnishingis
needed.
Tighteningwhenyouneedgoodcontrol
power.
1 (Soft) 1,900 min-1 (/min) Tightening with less force to avoid screw
thread breakage.
Tighteningwhenyouneedneadjustment
with small diameter bolts.
: The lamp is on.
NOTE: When none of the lamp on the panel is lit, pull the switch trigger once before pressing the button .
NOTE:Alllampsontheswitchpanelgooutwhenthetoolisturnedo󰀨tosavethebatterypower.Theimpactforce
gradecanbecheckedbypullingtheswitchtriggertotheextentthatthetooldoesnotoperate.

9ENGLISH
Changing the application mode
Thistoolemploysseveraleasy-to-useapplicationmodesfordrivingboltswithgoodcontrol.
Thetypeoftheapplicationmodechangeseverytimeyoupressthebutton .
Youcanchangetheapplicationmodewithinapproximatelyoneminuteafterreleasingtheswitchtrigger.
NOTE:Youcanextendthetimetochangetheapplicationmodeapproximatelyoneminuteifyoupressthebut-
ton or .
►Fig.8
Application mode
(Assist type displayed on panel)
Feature Purpose
Bolt mode Clockwise
This mode helps to repeat
screwdrivingcontinuously
with equal torque. This mode
also helps to reduce the risk of
breakage of bolts/nuts due to
overtightening.
Counterclockwise
This mode helps to prevent a
boltfromfallingo󰀨.Whenloos-
ening a bolt with the tool driving
in counterclockwise rotation,
thetoolautomaticallystopsor
slows down after the bolt/nut
gets enough loosened.
NOTE:
The timing to stop the driving
varies depending on the type
of the bolt/nut and material to
be driven. Make a test driving
before using this mode.
Clockwise
Preventing over tightening of
bolts.
Counterclockwise
Loosening bolts.
Bolt mode (1) Clockwise
Thetoolstopsautomaticallyas
soon as it has started impact
blows.
Counterclockwise
The impact force is 4. The tool
stopsautomaticallyassoonas
it has stopped impact blows.
–
Bolt mode (2) Clockwise
Thetoolstopsautomatically
approximately0.5secondlater
from the moment that the tool
has started impact blows.
Counterclockwise
The impact force is 4. The tool
stopsautomaticallyapproxi-
mately0.2secondlaterfrom
the moment that the tool has
stopped impact blows.
–
Bolt mode (3) Clockwise
Thetoolstopsautomatically
approximately1secondlater
from the moment that the tool
has started impact blows.
Counterclockwise
The tool slows down the rota-
tion after it has stopped impact
blows.
–
: The lamp is on.
NOTE: When none of the lamp on the panel is lit, pull the switch trigger once before pressing the button .
NOTE:Alllampsontheswitchpanelgooutwhenthetoolisturnedo󰀨tosavethebatterypower.Thetypeofthe
applicationmodecanbecheckedbypullingtheswitchtriggertotheextentthatthetooldoesnotoperate.

10 ENGLISH

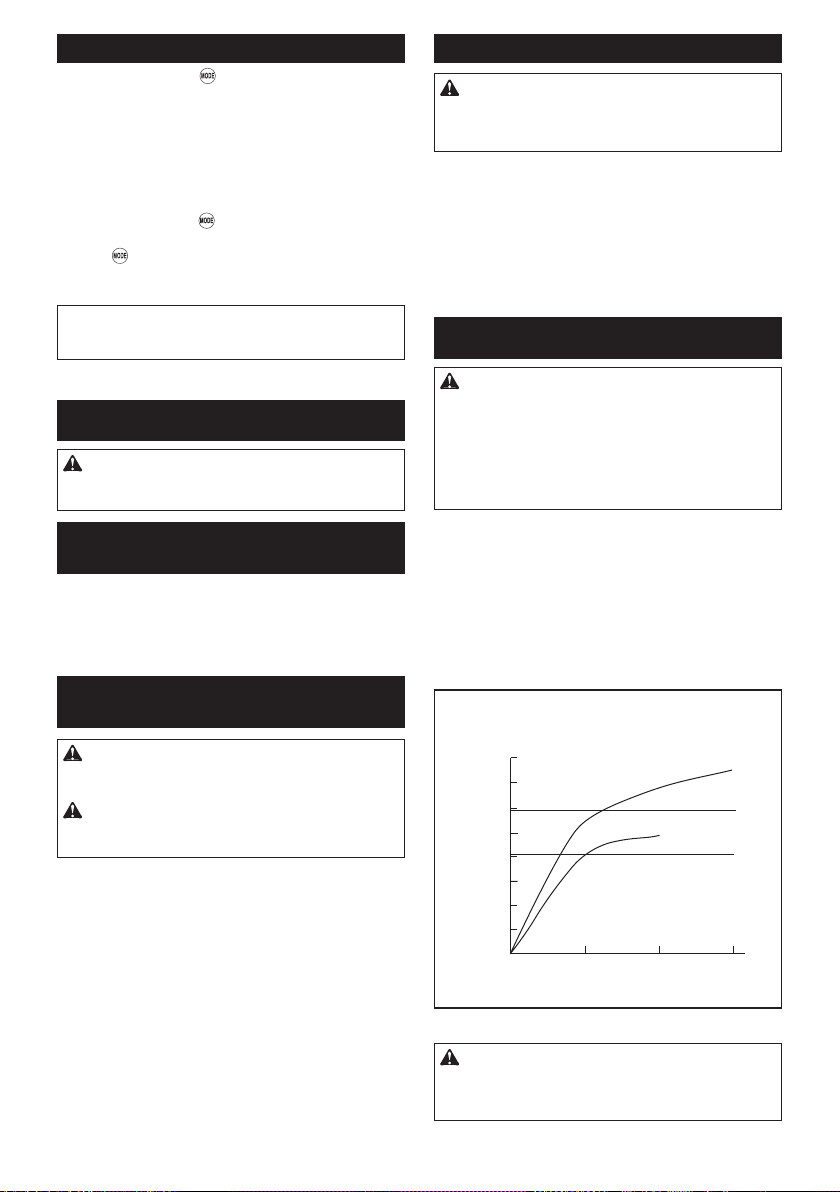

Full speed mode
►Fig.9: 1. Button 2. Lamp
When full speed mode is turned on, the tool speed
becomesfastestevenifyoudonotpulltheswitchtrig-
gerfully.Whenfullspeedmodeisturnedo󰀨,thetool
speedincreasesasyouincreasethepressureonthe
switch trigger.
To turn on full speed mode, press and hold the but-
ton .Toturno󰀨fullspeedmode,pressandholdthe
button again.
The lamp turns on while full speed mode is on.
NOTE: Full speed mode continues even after switch-
ing the impact force mode/auto stop mode.
ASSEMBLY
CAUTION: Always be sure that the tool is
switched o󰀨 and the battery cartridge is removed
before carrying out any work on the tool.
Selecting correct impact socket
Alwaysusethecorrectsizeimpactsocketforboltsand
nuts. An incorrect size impact socket will result in inac-
curate and inconsistent fastening torque and/or damage
to the bolt or nut.
Installing or removing impact socket
CAUTION: Make sure that the impact socket
and the mounting portion are not damaged before
installing the impact socket.
CAUTION: After inserting the impact socket,
make sure that it is rmly secured. If it comes out,
do not use it.
For impact socket with O-ring
and pin
►Fig.10: 1. Impact socket 2. O-ring 3. Pin
Move the O-ring out of the groove in the impact socket
and remove the pin from the impact socket. Fit the
impact socket onto the square drive so that the hole in
the impact socket is aligned with the hole in the square
drive.
Insert the pin through the hole in the impact socket and
square drive. Then return the O-ring to the original posi-
tion in the impact socket groove to retain the pin.
To remove the impact socket, follow the installation
procedures in reverse.
Installing hook
CAUTION: When installing the hook, always
secure it with the screw rmly. If not, the hook
maycomeo󰀨fromthetoolandresultinthepersonal
injury.
►Fig.11: 1. Groove 2. Hook 3. Screw
Thehookisconvenientfortemporarilyhangingthetool.
This can be installed on either side of the tool. To install
the hook, insert it into a groove in the tool housing
on either side and then secure it with two screws. To
remove, loosen the screws and then take it out.
OPERATION
CAUTION: Always insert the battery cartridge
all the way until it locks in place.Ifyoucanseethe
red indicator on the upper side of the button, it is not
lockedcompletely.Insertitfullyuntiltheredindicator
cannotbeseen.Ifnot,itmayaccidentallyfalloutof
thetool,causinginjurytoyouorsomeonearound
you.
►Fig.12
Holdthetoolrmlyandplacetheimpactsocketover
the bolt or nut. Turn the tool on and fasten for the proper
fastening time.
Theproperfasteningtorquemaydi󰀨erdependingupon
the kind or size of the bolt, the material of the workpiece
to be fastened, etc. The relation between fastening
torqueandfasteningtimeisshowninthegures.
Proper fastening torque for high tensile bolt with
max impact mode (4)
(kgf•cm)
N•m
0
23
1
M24
M27
M24
M27
1
2
(14276)
1400
(16315)
1600
(12236)
(10197)
(8157)
(6118)
(4078)
(2039)
1200
1000
800
600
400
200
1. Fastening time (second) 2. Fastening torque
CAUTION: If the tool is operated continu-
ously, do not touch the hammer case. The hammer
casemaybeextremelyhotandcouldburnyourskin.
►Fig.13: 1. Hammer case

11 ENGLISH
NOTE: Hold the tool pointed straight at the bolt or nut.
NOTE:Excessivefasteningtorquemaydamagethe
bolt/nutorimpactsocket.Beforestartingyourjob,
alwaysperformatestoperationtodeterminethe
properfasteningtimeforyourboltornut.
NOTE:Ifthetoolisoperatedcontinuouslyuntilthe
batterycartridgehasdischarged,allowthetooltorest
for15minutesbeforeproceedingwithafreshbattery
cartridge.
Thefasteningtorqueisa󰀨ectedbyawidevarietyof
factorsincludingthefollowing.Afterfastening,always
check the torque with a torque wrench.
1. Whenthebatterycartridgeisdischargedalmost
completely,voltagewilldropandthefastening
torque will be reduced.
2. Impact socket
• Failure to use the correct size impact socket
will cause a reduction in the fastening torque.
• A worn impact socket (wear on the hex end
or square end) will cause a reduction in the
fastening torque.
3. Bolt
• Eventhoughthetorquecoe󰀩cientandthe
class of bolt are the same, the proper fasten-
ingtorquewilldi󰀨eraccordingtothediame-
ter of bolt.
• Even though the diameters of bolts are the
same,theproperfasteningtorquewilldi󰀨er
accordingtothetorquecoe󰀩cient,theclass
of bolt and the bolt length.
4. Theuseoftheuniversaljointortheextension
bar somewhat reduces the fastening force of the
impactwrench.Compensatebyfasteningfora
longer period of time.
5. The manner of holding the tool or the material
ofdrivingpositiontobefastenedwilla󰀨ectthe
torque.
6. Operating the tool at low speed will cause a reduc-
tion in the fastening torque.
MAINTENANCE
CAUTION: Always be sure that the tool is
switched o󰀨 and the battery cartridge is removed
before attempting to perform inspection or
maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
To maintain product SAFETY and RELIABILITY,
repairs,anyothermaintenanceoradjustmentshould
beperformedbyMakitaAuthorizedorFactoryService
Centers,alwaysusingMakitareplacementparts.
OPTIONAL
ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
specied in this manual.Theuseofanyother
accessories or attachments might present a risk of
injurytopersons.Onlyuseaccessoryorattachment
for its stated purpose.
Ifyouneedanyassistanceformoredetailsregard-
ingtheseaccessories,askyourlocalMakitaService
Center.
• Impact socket
• Extension bar
• Universaljoint
• Makitagenuinebatteryandcharger
NOTE:Someitemsinthelistmaybeincludedinthe
toolpackageasstandardaccessories.Theymay
di󰀨erfromcountrytocountry.

12 POLSKI
POLSKI (Instrukcja oryginalna)
DANE TECHNICZNE
Model: TW001G
Zakresydokręcania Śrubazwykła M12–M36
Śrubaodużejwytrzymałości M10–M27
Zabierakkwadratowy 19,0 mm
Prędkośćbezobciążenia(obr./min) Trybmaksymalnejsiłyudaru(4) 0–1 800 min-1
Trybdużejsiłyudaru(3) 0–1 400 min-1
Trybśredniejsiłyudaru(2) 0–1 150 min-1
Trybmałejsiłyudaru(1) 0–950 min-1
Liczbaudarównaminutę Trybmaksymalnejsiłyudaru(4) 0–2 500 min-1
Trybdużejsiłyudaru(3) 0–2 400 min-1
Trybśredniejsiłyudaru(2) 0–2 200 min-1
Trybmałejsiłyudaru(1) 0–1 900 min-1
Maks.momentdokręcania
(wtrybiemaksymalnejsiły
udaru (4))
DokręcanieprzyużyciuM30
przez 6 sekund
1 800 N·m
DokręcanieprzyużyciuM30
przez3sekundy
1 500 N·m
Momentdousuwanianakrętek
(wtrybiemaksymalnejsiłyudaru(4))
2 050 N·m
Długośćcałkowita 217 mm
Napięcieznamionowe Prądstały36V–40Vmaks.
Masa netto 3,9–4,2 kg
• Wzwiązkuzestaleprowadzonymprzeznasząrmęprogramembadawczo-rozwojowymniniejszedanemogą
uleczmianombezwcześniejszegopowiadomienia.
• Danetechnicznemogąróżnićsięwzależnościodkraju.
• Masamożebyćróżnawzależnościodosprzętu,wtymakumulatora.Wtabeliprzedstawionajestnajlżejszai
najcięższakonguracja,zgodniezprocedurąEPTA01/2014.
Kompatybilne akumulatory i ładowarki
Akumulator BL4025 / BL4040
Ładowarka DC40RA
• Pewnezwymienionychpowyżejakumulatorówiładowarekmogąbyćniedostępnewregioniezamieszkaniaużytkownika.
OSTRZEŻENIE: Należy używać wyłącznie akumulatorów i ładowarek wymienionych powyżej.
Używanieinnychakumulatorówiładowarekmożestwarzaćryzykowystąpieniaobrażeńciałalubpożaru.
Przeznaczenie
Narzędziejestprzeznaczonedodokręcaniaśrubinakrętek.
Hałas
TypowyrównoważnypoziomdźwiękuAokreślonyw
oparciuonormęEN62841-2-2:
Poziomciśnieniaakustycznego(LpA): 100 dB(A)
Poziommocyakustycznej(LWA): 111 dB (A)
Niepewność(K):3dB(A)
WSKAZÓWKA: Deklarowanawartośćemisjihałasu
zostałazmierzonazgodniezestandardowąmetodątestową
imożnająwykorzystaćdoporównywanianarzędzi.
WSKAZÓWKA: Deklarowanąwartośćemisjihałasu
możnatakżewykorzystaćwewstępnejocenienarażenia.
OSTRZEŻENIE: Nosić ochronniki słuchu.
OSTRZEŻENIE: Poziom hałasu wytwa-
rzanego podczas rzeczywistego użytkowania
elektronarzędzia może się różnić od wartości
deklarowanej w zależności od sposobu użytko-
wania narzędzia, a w szczególności od rodzaju
obrabianego elementu.
OSTRZEŻENIE: W oparciu o szacowane
narażenie w rzeczywistych warunkach użytkowa-
nia należy określić środki bezpieczeństwa w celu
zapewnienia ochrony operatora (uwzględniając
wszystkie elementy cyklu działania, tj. czas, kiedy
narzędzie jest wyłączone i kiedy pracuje na biegu
jałowym, a także czas, kiedy jest włączone).

13 POLSKI
Drgania
Całkowitawartośćpoziomudrgań(sumawektoróww3
osiach)określonazgodnieznormąEN62841-2-2:
Trybpracy:dokręcanieudaroweśrubiwkrętówwmak-
symalnymzakresiemożliwościnarzędzia
Emisjadrgań(ah): 18,5 m/s2
Niepewność(K):2,0m/s2
WSKAZÓWKA:Deklarowanawartośćpoziomu
drgańzostałazmierzonazgodniezestandardową
metodątestowąimożnająwykorzystaćdoporówny-
wanianarzędzi.
WSKAZÓWKA:Deklarowanąwartośćpoziomu
drgańmożnatakżewykorzystaćwewstępnejocenie
narażenia.
OSTRZEŻENIE: Drgania wytwarzane pod-
czas rzeczywistego użytkowania elektronarzędzia
mogą się różnić od wartości deklarowanej w
zależności od sposobu użytkowania narzędzia,
a w szczególności od rodzaju obrabianego
elementu.
OSTRZEŻENIE: W oparciu o szacowane
narażenie w rzeczywistych warunkach użytkowa-
nia należy określić środki bezpieczeństwa w celu
zapewnienia ochrony operatora (uwzględniając
wszystkie elementy cyklu działania, tj. czas, kiedy
narzędzie jest wyłączone i kiedy pracuje na biegu
jałowym, a także czas, kiedy jest włączone).
Deklaracja zgodności WE
Dotyczy tylko krajów europejskich
DeklaracjazgodnościWEjestdołączonajakozałącznik
Adoniniejszejinstrukcjiobsługi.
OSTRZEŻENIA DOTYCZĄCE
BEZPIECZEŃSTWA
Ogólne zasady bezpiecznej
eksploatacji elektronarzędzi
OSTRZEŻENIE: Należy zapoznać się z
ostrzeżeniami dotyczącymi bezpieczeństwa,
instrukcjami, ilustracjami i danymi technicz-
nymi dołączonymi do tego elektronarzędzia.
Niezastosowaniesiędopodanychponiżejinstrukcji
możeprowadzićdoporażeniaprądem,pożarui/lub
poważnychobrażeńciała.
Wszystkie ostrzeżenia i instruk-
cje należy zachować do wykorzy-
stania w przyszłości.
Pojęcie„elektronarzędzie",występującewwymienio-
nychtuostrzeżeniach,odnosisiędoelektronarzędzia
zasilanegozsiecielektrycznej(zprzewodemzasilają-
cym)lubdoelektronarzędziaakumulatorowego(bez
przewoduzasilającego).
Ostrzeżenia dotyczące bezpieczeństwa
dla akumulatorowego klucza udarowego
1. Trzymać elektronarzędzie za izolowane powierzch-
nie rękojeści podczas wykonywania prac, przy któ-
rych wkręcany wkręt lub śruba mogą dotknąć nie-
widocznej instalacji elektrycznej.Zetknięciewkrętu
lubśrubyzprzewodemelektrycznymznajdującymsię
podnapięciemspowoduje,żeodsłonięteelementy
metalowenarzędziarównieżznajdąsiępodnapięciem,
grożącporażeniemoperatoraprądemelektrycznym.
2. Nosić ochronniki słuchu.
3. Przed przystąpieniem do pracy sprawdzić
dokładnie gniazdo udarowe pod kątem zuży-
cia, pęknięć lub uszkodzeń.
4. Narzędzie należy trzymać mocno i pewnie.
5. Trzymać ręce z dala od części obrotowych.
6. Nie dotykać nasadki udarowej, śruby, nakrętki
ani elementu obrabianego od razu po zakoń-
czeniu danej operacji.Elementytemogąbyć
bardzogorąceispowodowaćoparzenieskóry.
7.
Podczas pracy należy zadbać o dobre oparcie dla nóg.
W przypadku pracy na pewnej wysokości upew-
nić się, że na dole nie przebywają żadne osoby.
8. Odpowiedni moment dokręcania zależy od rodzaju i
wielkości śruby. Moment dokręcenia należy spraw-
dzać za pomocą klucza dynamometrycznego.
ZACHOWAĆ NINIEJSZE
INSTRUKCJE.
OSTRZEŻENIE: NIE WOLNO pozwolić, aby
wygoda lub rutyna (nabyta w wyniku wielokrot-
nego używania urządzenia) zastąpiły ścisłe prze-
strzeganie zasad bezpieczeństwa obsługi.
NIEWŁAŚCIWE UŻYTKOWANIE narzędzia lub
niestosowanie się do zasad bezpieczeństwa
podanych w niniejszej instrukcji obsługi może
prowadzić do poważnych obrażeń ciała.
Ważne zasady bezpieczeństwa
dotyczące akumulatora
1. Przed użyciem akumulatora zapoznać się ze
wszystkimi instrukcjami i znakami ostrzegaw-
czymi na (1) ładowarce, (2) akumulatorze i (3)
produkcie, w którym będzie używany akumulator.
2. Nie rozmontowywać ani modykować akumulatora.
Możetospowodowaćpożar,przegrzanielubwybuch.
3. Jeśli czas działania uległ znacznemu skróceniu, należy
natychmiast przerwać pracę. Może bowiem dojść do
przegrzania, ewentualnych poparzeń, a nawet eksplozji.
4. W przypadku przedostania się elektrolitu do oczu,
przemyć je czystą wodą i niezwłocznie uzyskać pomoc
lekarską. Może on bowiem spowodować utratę wzroku.
5. Nie doprowadzać do zwarcia akumulatora:
(1) Nie dotykać styków materiałami przewo-
dzącymi prąd.
(2) Unikać przechowywania akumulatora w
pojemniku z metalowymi przedmiotami,
takimi jak gwoździe, monety itp.
(3) Chronić akumulator przed deszczem lub
wodą.

14 POLSKI
Zwarcie prowadzi do przepływu prądu elek-
trycznego o dużym natężeniu i przegrzania
akumulatora, co w konsekwencji może grozić
poparzeniami a nawet awarią urządzenia.
6. Narzędzia i akumulatora nie wolno przechowy-
wać ani używać w miejscach, w których tempe-
ratura osiąga bądź przekracza 50°C (122°F).
7. Akumulatorów nie wolno spalać, również tych
poważnie uszkodzonych lub całkowicie zuży-
tych. Akumulator może eksplodować w ogniu.
8. Nie należy przecinać ani zgniatać akumulatora,
wbijać w niego gwoździ, rzucać nim, upusz-
czać, ani uderzać akumulatorem o twarde
obiekty.Takiedziałaniemożespowodowaćpożar,
przegrzanielubwybuch.
9. Nie wolno używać uszkodzonego akumulatora.
10. Stanowiące wyposażenie akumulatory lito-
wo-jonowe podlegają przepisom dotyczącym
produktów niebezpiecznych.
Napotrzebytransportukomercyjnego,np.świad-
czonegoprzezrmytrzecieczyspedycyjne,
należyprzestrzegaćspecjalnychwymagańw
zakresiepakowaniaioznaczaniaetykietami.
Przygotowanieproduktudowysyłkiwymaga
skonsultowaniasięzespecjalistąds.materiałów
niebezpiecznych.Należytakżeprzestrzegać
przepisówkrajowych,któremogąbyćbardziej
szczegółowe.
Zakleićtaśmąlubzaślepićotwartestykiakumula-
toraorazzabezpieczyćgo,abyniemógłsięprze-
suwaćwopakowaniu.
11.
Jeśli zajdzie konieczność utylizacji akumulatora,
należy wyjąć go z narzędzia i przekazać w bez-
pieczne miejsce. Postępować zgodnie z przepisami
lokalnymi dotyczącymi utylizacji akumulatorów.
12. Używać akumulatorów tylko z produktami
określonymi przez rmę Makita. Zastosowanie
akumulatorówwniezgodnychproduktachmoże
spowodowaćpożar,przegrzanie,wybuchlub
wyciekelektrolitu.
13. Jeśli narzędzie nie będzie używane przez dłuż-
szy czas, należy wyjąć z niego akumulator.
14. Przed użyciem akumulatora i po jego użyciu
akumulator może pozostawać nagrzany, co
może spowodować poparzenia lub poparzenia
w niskiej temperaturze. Z gorącym akumulato-
rem należy obchodzić się ostrożnie.
15. Nie należy dotykać styku narzędzia bezpośred-
nio po jego użyciu, ponieważ może on być na
tyle gorący, że spowoduje oparzenia.
16.
Nie należy dopuszczać, aby wióry, kurz lub błoto
gromadziły się na stykach, w otworach i rowkach
akumulatora.Możetospowodowaćobniżeniewydaj-
nościlubuszkodzenienarzędzialubakumulatora.
17. Jeśli narzędzie nie jest przeznaczone do
użytku w pobliżu linii wysokiego napięcia,
nie należy korzystać z akumulatora w ich
sąsiedztwie.Możetospowodowaćnieprawidło-
wościwdziałaniulubuszkodzenienarzędzialub
akumulatora.
18. Przechowywać akumulator w miejscu niedo-
stępnym dla dzieci.
ZACHOWAĆ NINIEJSZE
INSTRUKCJE.
PRZESTROGA: Używać wyłącznie oryginalnych
akumulatorów rmy Makita.Używanienieoryginalnych
akumulatorówrminnychniżMakitalubakumulatorów,
którezostałyzmodykowane,możespowodowaćwybuch
akumulatoraipożar,obrażeniaciałaorazzniszczeniemie-
nia.Stanowitorównieżnaruszeniewarunkówgwarancji
rmyMakitadotyczącychnarzędziaiładowarki.
Wskazówki dotyczące zachowania
maksymalnej trwałości akumulatora
1. Akumulator należy naładować zanim zostanie do końca
rozładowany. Po zauważeniu spadek mocy narzędzia
należy przerwać pracę i naładować akumulator.
2. Nie wolno ładować powtórnie w pełni nałado-
wanego akumulatora. Przeładowanie akumula-
tora skraca jego trwałość.
3.
Akumulator należy ładować w temperaturze poko-
jowej w przedziale 10–40°C (50–104°F). W przy-
padku gorącego akumulatora przed przystąpie-
niem do ładowania należy poczekać, aż ostygnie.
4. Jeśli akumulator nie jest używany, należy go
wyjąć z narzędzia lub ładowarki.
5. Akumulatory niklowo-wodorkowe należy nała-
dować po okresie długiego nieużytkowania
(dłuższego niż sześć miesięcy).
OPIS DZIAŁANIA
PRZESTROGA: Przed przystąpieniem do regu-
lacji lub przeglądu narzędzia upewnić się, że jest
ono wyłączone, a akumulator został wyjęty.
Wkładanie i wyjmowanie akumulatora
PRZESTROGA: Przed włożeniem lub wyjęciem
akumulatora należy zawsze wyłączyć narzędzie.
PRZESTROGA: Podczas wkładania lub wyjmo-
wania akumulatora należy mocno trzymać narzę-
dzie i akumulator.Wprzeciwnymraziemogąsięone
wyślizgnąćzrąk,powodującuszkodzenienarzędzia
lubakumulatoraiobrażeniaciała.
►Rys.1: 1.Czerwonywskaźnik2.Przycisk3. Akumulator
Abywyjąćakumulator,przesuńprzyciskznajdującysię
wprzedniejjegoczęściiwysuńakumulator.
Abywłożyćakumulator,wyrównajwystępnaakumulato-
rzezrowkiemwobudowieiwsuńgonaswojemiejsce.
Akumulatornależywsunąćdooporu,ażsięzatrzaśniena
miejscu,cojestsygnalizowanedelikatnymkliknięciem.
Jeśliwgórnejczęściprzyciskujestwidocznyczerwony
wskaźnik,akumulatorniezostałcałkowiciezatrzaśnięty.
PRZESTROGA: Akumulator należy włożyć do
końca, tak aby czerwony wskaźnik nie był widoczny. W
przeciwnymraziemożeprzypadkowowypaśćznarzędzia,
powodującobrażeniaoperatoralubosóbpostronnych.
PRZESTROGA: Nie wkładać akumulatora na
siłę.Jeśliakumulatorniedajesięswobodniewsunąć,
oznaczato,żezostałwłożonynieprawidłowo.

15 POLSKI
Układ zabezpieczenia narzędzia/
akumulatora
Narzędziejestwyposażonewukładzabezpieczenianarzędzia/
akumulatora.Układtenautomatycznieodcinazasilaniewcelu
wydłużeniatrwałościnarzędziaiakumulatora.Narzędziezosta-
nieautomatyczniezatrzymanepodczaspracywnastępujących
sytuacjachzwiązanychznarzędziemlubakumulatorem:
Zabezpieczenie przed przeciążeniem
Tozabezpieczeniejestaktywowane,gdynarzędzie
obsługiwanejestwsposóbpowodującynadmiernie
wysokipobórprądu.Wtakiejsytuacjinależywyłączyć
narzędzieizaprzestaćwykonywaniaczynnościpowo-
dującejjegoprzeciążenie.Następnienależywłączyć
narzędziewceluponownegouruchomienia.
Zabezpieczenie przed przegrzaniem
Wprzypadkuprzegrzanianarzędziezostanieautoma-
tyczniezatrzymaneizacznąmigaćlampki.Wtakiej
sytuacjinależyodczekać,ażnarzędzieiakumulator
ostygnąprzedponownymwłączeniemnarzędzia.
Zabezpieczenie przed nadmiernym
rozładowaniem
Tozabezpieczeniejestaktywowane,gdystannałado-
waniaakumulatorajestniski.Wtakiejsytuacjinależy
wyjąćakumulatorznarzędziainaładowaćgo.
Wskazanie stanu naładowania
akumulatora
Nacisnąćprzyciskkontrolnynaakumulatorzewcelu
wyświetleniastanunaładowaniaakumulatora.Lampki
wskaźnikazaświecąsięprzezkilkasekund.
►Rys.2: 1.Lampkiwskaźnika2.Przyciskkontrolny
Lampki wskaźnika Pozostała
energia
akumulatora
Świeci się Wyłączony Miga
75–100%
50–75%
25–50%
0–25%
Naładować
akumulator.
Akumulator
możenie
działać
poprawnie.
WSKAZÓWKA:Zależnieodwarunkówużytkowania
itemperaturyotoczenia,wskazywanypoziommoże
nieznaczniesięróżnićodrzeczywistegostanunała-
dowania akumulatora.
Działanie przełącznika
►Rys.3: 1.Spustprzełącznika
PRZESTROGA: Przed włożeniem akumulatora
do narzędzia należy zawsze sprawdzić, czy spust
przełącznika działa prawidłowo i czy powraca do
położenia wyłączenia po jego zwolnieniu.
Wceluuruchomienianarzędziawystarczypociągnąć
spustprzełącznika.Prędkośćnarzędziazwiększasięwraz
zezwiększaniemnaciskunaspustprzełącznika.Wcelu
zatrzymaniaurządzenianależyzwolnićspustprzełącznika.
WSKAZÓWKA: Narzędziezatrzymasięautomatycznie,gdy
spustprzełącznikapozostaniewciśniętyprzezokoło6minut.
WSKAZÓWKA: Jeśliwłączonyjesttrybpełnejprędkości,
prędkośćobrotowawzrastadomaksymalnejnawetwtedy,
gdyspustprzełącznikaniejestcałkowiciewciśnięty.
Szczegółoweinformacjezawierasekcjadotycząca
trybupełnejprędkości.
Włączanie lampki czołowej
PRZESTROGA: Nie patrzeć na światło ani
bezpośrednio na źródło światła.
►Rys.4: 1. Lampka
►Rys.5: 1.Przycisk
Wceluwłączeniatrybudziałanialampkioświetlenia
nacisnąćiprzytrzymaćprzezjednąsekundęprzy-
cisk .Wceluwyłączeniatrybudziałanialampki
oświetleniaponownienacisnąćiprzytrzymaćprzez
jednąsekundęprzycisk .
Gdytrybdziałanialampkioświetleniajestwłączony,
lampkaoświetleniawłączasiępopociągnięciuspustu
przełącznika.Abywyłączyćlampkęoświetlenia,należy
zwolnićspustprzełącznika.Lampkaoświetleniawyłącza
siępookoło10sodzwolnieniaspustuprzełącznika.
Gdytrybdziałanialampkioświetleniajestwyłączony,lampka
oświetlenianiewłączasiępopociągnięciuspustuprzełącznika.
WSKAZÓWKA:Abysprawdzićtrybdziałanialampki
oświetlenia,należypociągnąćzaspustprzełącznika.
Jeślipopociągnięciuzaspustprzełącznikalampka
oświetleniawłączysię,oznaczato,żetrybdziałania
lampkioświetleniajestwłączony.Jeślilampkaoświe-
tlenianiewłączysię,oznaczato,żetrybdziałania
lampkioświetleniajestwyłączony.
WSKAZÓWKA:Wprzypadkuprzegrzanianarzędzia,
lampkabędziemigałaprzezjednąminutę,anastęp-
niewyświetlaczLEDzostaniewyłączony.Wtakiej
sytuacjinależypoczekać,ażnarzędzieostygnie
przeddalszymjegoużytkowaniem.
WSKAZÓWKA:Abyusunąćzabrudzeniazklosza
lampki,należyużyćsuchejszmatki.Uważać,abynie
zarysowaćkloszalampki,gdyżmożetozmniejszyć
natężenieoświetlenia.
WSKAZÓWKA:Gdyspustprzełącznikajestnaci-
śnięty,niemożnazmienićtrybudziałanialampki
oświetlenia.
WSKAZÓWKA:Trybdziałanialampkioświetlenia
możnazmienićpook.10sodzwolnieniaspustu
przełącznika.

16 POLSKI
Działanie przełącznika zmiany
kierunku obrotów
►Rys.6: 1.Dźwigniaprzełącznikazmianykierunku
obrotów
PRZESTROGA: Przed przystąpieniem do pracy
należy zawsze sprawdzić ustawiony kierunek
obrotów.
PRZESTROGA: Przełącznika zmiany kie-
runku obrotów można użyć tylko po całkowitym
zatrzymaniu narzędzia. Zmiana kierunku obro-
tówprzedzatrzymaniemsięnarzędziagrozijego
uszkodzeniem.
PRZESTROGA: Gdy narzędzie nie jest uży-
wane, należy zawsze ustawić dźwignię prze-
łącznika zmiany kierunku obrotów w położeniu
neutralnym.
Omawianenarzędziejestwyposażonewprzełącznik
umożliwiającyzmianękierunkuobrotów.Wceluuzy-
skaniaobrotówwprawąstronęnależywcisnąćdźwi-
gnięprzełącznikazmianykierunkuobrotówpostronie
A,natomiastabyuzyskaćobrotywlewąstronę,należy
wcisnąćdźwignięprzełącznikapostronieB.
Gdydźwigniaprzełącznikazmianykierunkuobrotów
znajdujesięwpołożeniuneutralnym,spustprzełącz-
nikajestzablokowany.
Zmiana trybu pracy
Zmiana siły udaru
Dostępnesączterystopniezmianysiłyudaru:4(siłamaks.),3(dużasiła),2(średniasiła)i1(małasiła).
Umożliwiadodopasowaniesiłydokręcaniadorzeczywistychpotrzeb.
Każdenaciśnięcieprzycisku powodujezmianęsiłyudaruojedenpoziom.
Siłęudarumożnazmienićwciąguokołojednejminutyodzwolnieniaspustuprzełącznika.
WSKAZÓWKA:Czasnazmianęsiłyudarumożnawydłużyćookołominutęprzeznaciśnięcieprzycisku lub .
►Rys.7
Tryb pracy
(Stopień siły udaru wyświetlany na
panelu)
Maksymalna częstotliwość udarów Przeznaczenie
4(siłamaks.) 2 500 min-1 (/min) Wkręcaniezmaksymalnąsiłąiszybkością.
Dokręcanie,gdywymaganajestduża
szybkośćisiła.
3(dużasiła) 2 400 min-1 (/min) Wkręcaniezmniejsząsiłąiprędkościąniż
wtrybiemaksymalnym(łatwiejszakontrola
niżwtrybiemaksymalnym).
Dokręcanie,gdywymaganajestduża
szybkośćisiła.
2(średniasiła) 2 200 min-1 (/min) Trybwkręcaniastosowany,gdywymagane
jestdobrewykończenie.
Dokręcanie,gdywymaganajestkontrolo-
wanasiła.
1(małasiła) 1 900 min-1 (/min) Wkręcaniezmniejsząsiłą,abyniedopu-
ścićdozerwaniagwintu.
Dokręcanie,gdywymaganajestdokładna
regulacjadlaśrubomałejśrednicy.
:Kontrolkajestwłączona.
WSKAZÓWKA:Jeśliżadnazkontroleknapanelusięnieświeci,przednaciśnięciemprzycisku należyjednora-
zowopociągnąćspustprzełącznika.
WSKAZÓWKA:Gdynarzędziejestwyłączonewceluoszczędzaniaenergiiakumulatora,wszystkiekontrolkina
paneluwyłącznikagasną.Stopieńsiłyudarumożnasprawdzić,pociągajączaspustprzełącznikawstopniuniepo-
wodującymuruchomienianarzędzia.

17 POLSKI
Zmiana trybu pracy
Narzędziewyposażonejestwkilkałatwychwobsłudzetrybówpracy,którezapewniądobrąkontrolępodczaswkrę-
caniaśrub.
Każdenaciśnięcieprzycisku powodujezmianętrybupracy.
Trybpracymożnazmienićwciąguokołojednejminutyodzwolnieniaspustuprzełącznika.
WSKAZÓWKA:Czasnazmianętrybupracymożnawydłużyćookołominutęprzeznaciśnięcieprzyci-
sku lub .
►Rys.8
Tryb pracy
(rodzaj wspomagania wyświetlany na panelu)
Cechy Przeznaczenie
Trybśruby W prawo
Tentrybpomagawpowtarzaniu
wkręcaniawsposóbciągłyz
takimsamymmomentem.Tryb
tenułatwiarównieżzreduko-
wanieryzykapęknięciaśrub/
nakręteknaskuteknadmier-
negodokręcenia.
W lewo
Trybtenzapobiegaodpadaniu
śrub.Podczasluzowaniaśruby
przyobrotachwlewonarzę-
dziezostajeautomatycznie
zatrzymanelubwyhamowane
podostatecznympoluzowaniu
śruby/nakrętki.
WSKAZÓWKA:
Czas zatrzymania wkręcania
różni się w zależności od
rodzaju śruby/nakrętki oraz
materiału, do którego jest
ona wkręcana. Przed użyciem
tego trybu należy wykonać
wkręcanie próbne.
W prawo
Zapobieganie nadmiernemu
dokręceniuśrub.
W lewo
Luzowanieśrub.
Trybśruby(1) W prawo
Narzędziezatrzymujesię
automatycznieporozpoczęciu
udarów.
W lewo
Siłaudaruwynosi4.Narzędzie
zatrzymujesięautomatycznie
pozatrzymaniuudarów.
–
Trybśruby(2) W prawo
Narzędziezatrzymujesięauto-
matyczniezopóźnieniemokoło
0,5sekundyodmomentu,w
którymrozpoczęłoudary.
W lewo
Siłaudaruwynosi4.Narzędzie
zatrzymujesięautomatyczniez
opóźnieniemokoło0,2sekundy
odmomentu,wktórymzakoń-
czonezostałyudary.
–
Trybśruby(3) W prawo
Narzędziezatrzymujesię
automatyczniezopóźnieniem
około1sekundyodmomentu,
wktórymrozpoczęłoudary.
W lewo
Obrotynarzędziazmniejszają
siępozatrzymaniuudarów.
–
:Kontrolkajestwłączona.
WSKAZÓWKA:Jeśliżadnazkontroleknapanelusięnieświeci,przednaciśnięciemprzycisku należyjednora-
zowopociągnąćspustprzełącznika.
WSKAZÓWKA:Gdynarzędziejestwyłączonewceluoszczędzaniaenergiiakumulatora,wszystkiekontrolkina
paneluwyłącznikagasną.Trybpracymożnasprawdzić,pociągajączaspustprzełącznikawstopniuniepowodują-
cymuruchomienianarzędzia.

18 POLSKI
Tryb pełnej prędkości
►Rys.9: 1.Przycisk 2.Kontrolka
Jeśliwłączonyjesttrybpełnejprędkości,prędkość
narzędziawzrastadomaksymalnejnawetwtedy,gdy
spustprzełącznikaniejestcałkowiciewciśnięty.Jeśli
trybpełnejprędkościjestwyłączony,prędkośćnarzę-
dziawzrastapozwiększeniusiłynaciskunaspust
przełącznika.
Abywłączyćtrybpełnejprędkości,należynacisnąć
iprzytrzymaćprzycisk .Abywyłączyćtrybpełnej
prędkości,należyponownienacisnąćiprzytrzymać
przycisk .
Powłączeniutrybupełnejprędkościkontrolkawłączy
się.
WSKAZÓWKA:Trybpełnejprędkościdziałanawet
poprzełączeniunatrybsiłyudaru/trybautomatycz-
negozatrzymania.
MONTAŻ
PRZESTROGA: Przed przystąpieniem do prac
konserwacyjnych przy narzędziu upewnić się,
że jest ono wyłączone, a akumulator został wyjęty.
Wybór odpowiedniej nasadki
udarowej
Zawszeużywaćnasadekudarowychorozmiarzeodpo-
wiednimdorozmiaruśrubinakrętek.Nasadkaudarowa
oniewłaściwymrozmiarzeprowadzidoniedokładnego
inierównomiernegomomentudokręcaniai/lubuszko-
dzeniaśrubylubnakrętki.
Zakładanie i zdejmowanie nasadki
udarowej
PRZESTROGA: Przed założeniem nasadki
udarowej należy upewnić się, że sama nasadka
ani część mocująca nie są uszkodzone.
PRZESTROGA: Po wsunięciu nasadki udaro-
wej należy upewnić się, że jest ona dobrze zamo-
cowana. Jeśli się wysuwa, nie należy jej używać.
Nasadka udarowa z pierścieniem
O-ring i kołkiem
►Rys.10: 1. Nasadka udarowa 2.PierścieńO-ring
3.Kołek
WysunąćpierścieńO-ringrowkawnasadceudarowej
iwyjąćkołekznasadki.Założyćnasadkęudarowąna
zabierakukwadratowymtak,abyotwórwnasadce
zrównałsięzotworemwzabieraku.
Wsunąćkołekwotwórwnasadceizabierakukwadra-
towym.NastępniezsunąćpierścieńO-ringdorowkaw
nasadceudarowej,abyzabezpieczyćkołek.
Abyzdjąćnasadkęudarową,należywykonaćczynności
proceduryzakładaniawodwrotnejkolejności.
Zamontowanie zaczepu
PRZESTROGA: Podczas instalacji zaczepu
należy go zawsze mocno zamocować śrubą.Jeśli
towymaganieniezostaniespełnione,zaczepmożesię
odłączyćodnarzędziaispowodowaćobrażeniaciała.
►Rys.11: 1. Rowek 2. Zaczep 3.Wkręt
Zaczepsłużydowygodnego,tymczasowegozawieszania
narzędzia.Możnagozamontowaćzjednejlubzdrugiejstrony
narzędzia.Abyzamontowaćzaczep,należywsunąćgow
rowekwobudowienarzędziaznajdującysięzobustron,a
następnieprzykręcićgodwomawkrętami.Abywymontować
zaczep,należyodkręcićwkrętyiwyjąćzaczep.
OBSŁUGA
PRZESTROGA: Akumulator należy wsunąć
do oporu, aż wskoczy na swoje miejsce.Jeślijest
widocznyczerwonywskaźnikwgórnejczęściprzy-
cisku,akumulatorniezostałcałkowiciezatrzaśnięty.
Należygowsunąćdooporu,ażczerwonywskaźnik
przestaniebyćwidoczny.Wprzeciwnymraziemoże
onprzypadkowowypaśćznarzędzia,powodując
obrażeniaoperatoralubosóbpostronnych.
►Rys.12
Trzymaćmocnonarzędzieiumieścićnasadkęudarowąnaśrubielub
nakrętce.Włączyćnarzędzieidokręcaćprzezodpowiedniczas.
Odpowiednimomentdokręceniazależyodrodzajui
rozmiaruśruby,materiałuelementu,doktóregowkręca
sięśrubęitp.Zależnośćmomentudokręceniaiczasu
dokręcaniapokazanonarysunkach.
Prawidłowy moment dokręcania dla śruby o dużej
wytrzymałości w trybie maksymalnej siły udaru (4)
(kgf•cm)
N•m
0
23
1
M24
M27
M24
M27
1
2
(14276)
1400
(16315)
1600
(12236)
(10197)
(8157)
(6118)
(4078)
(2039)
1200
1000
800
600
400
200
1.Czasdokręcania(s)2.Momentdokręcenia
PRZESTROGA: Jeśli narzędzie będzie uży-
wane nieprzerwanie, nie należy dotykać obudowy
udaru.Obudowaudarumożestaćsiębardzogorąca
ispowodowaćoparzeniaskóry.
►Rys.13: 1. Obudowa udaru

19 POLSKI
WSKAZÓWKA:Narzędziepowinnobyćskierowane
nawprostśrubylubnakrętki.
WSKAZÓWKA:Nadmiernymomentdokręcania
możeuszkodzićśrubę/nakrętkęlubnasadkęuda-
rową.Przedprzystąpieniemdopracyzawszewyko-
naćpróbę,abyustalićwłaściwyczasdokręcaniadla
danejśrubylubnakrętki.
WSKAZÓWKA:Jeślinarzędziejestużywanebez
przerwyażdorozładowaniaakumulatora,należyje
odstawićna15minut,przedpodjęciempracyprzy
użyciuinnegonaładowanegoakumulatora.
Namomentdokręceniamawpływwieleczynników,
wtymnastępujące.Podokręceniunależyzawsze
sprawdzićmomentdokręceniazapomocąklucza
dynamometrycznego.
1. Gdyakumulatorjestprawiecałkowicierozłado-
wany,spadnienapięcieizmniejszysięmoment
dokręcenia.
2. Nasadka udarowa
• Użycienasadkiudarowejoniewłaściwym
rozmiarzepowodujezmniejszeniemomentu
dokręcania.
• Zużytanasadkaudarowa(zużycienakońcu
sześciokątnymlubkwadratowym)powoduje
zmniejszeniemomentudokręcania.
3. Śruba
• Nawetjeśliwspółczynnikmomentuiklasa
śrubysątakiesame,właściwymoment
dokręceniazależyodśrednicyśruby.
• Nawetjeśliśredniceśrubsątakiesame,
właściwymomentdokręceniazależyod
współczynnikamomentu,klasyśrubyoraz
oddługościśruby.
4. Używanieprzegubuuniwersalnegolubprzedłużki
możeniecozmniejszyćmomentdokręcaniaklu-
czaudarowego.Abytoskompensować,należy
dokręcaćśrubęlubnakrętkęprzezdłuższyczas.
5. Sposóbtrzymanianarzędzialubpołożenieprzy-
kręcanegomateriałumająwpływnawielkość
momentudokręcenia.
6. Pracaprzyniskichprędkościachobrotowych
powodujezmniejszeniemomentudokręcenia.
KONSERWACJA
PRZESTROGA: Przed przystąpieniem do prze-
glądu narzędzia lub jego konserwacji upewnić się,
że jest ono wyłączone, a akumulator wyjęty.
UWAGA: Nie stosować benzyny, rozpuszczalni-
ków, alkoholu itp. środków. Mogą one powodo-
wać odbarwienia, odkształcenia lub pęknięcia.
W celu zachowania odpowiedniego poziomu
BEZPIECZEŃSTWAiNIEZAWODNOŚCIproduktu
wszelkienaprawyiróżnegorodzajupracekonserwa-
cyjnelubregulacjepowinnybyćprzeprowadzaneprzez
autoryzowanylubfabrycznypunktserwisowynarzędzi
Makita,zawszezużyciemoryginalnychczęścizamien-
nychMakita.
AKCESORIA
OPCJONALNE
PRZESTROGA: Zaleca się stosowanie wymie-
nionych akcesoriów i przystawek razem z narzę-
dziem Makita opisanym w niniejszej instrukcji.
Stosowanieinnychakcesoriówlubprzystawek
możebyćprzyczynąobrażeńciała.Akcesorialub
przystawkinależywykorzystywaćtylkozgodniezich
przeznaczeniem.
Wraziepotrzebywszelkiejpomocyiszczegółowych
informacjinatematniniejszychakcesoriówudzielą
PaństwulokalnepunktyserwisoweMakita.
• Nasadka udarowa
• Przedłużka
• Przegubuniwersalny
• OryginalnyakumulatoriładowarkarmyMakita
WSKAZÓWKA:Niektórepozycjeznajdującesięna
liściemogąbyćdołączonedopakietunarzędziowego
jakoakcesoriastandardowe.Mogątobyćróżne
pozycje,wzależnościodkraju.

20 MAGYAR
MAGYAR (Eredeti utasítások)
RÉSZLETES LEÍRÁS
Típus: TW001G
Meghúzási kapacitások Szabványfejescsavar M12 - M36
Nagyszakítószilárdságúfejescsavar M10 - M27
Négyszögletescsavarbehajtó 19,0 mm
Üresjáratifordulatszám(f/p) Maximális ütési mód (4) 0 - 1 800 min-1
Erősütésimód(3) 0 - 1 400 min-1
Közepesütésimód(2) 0 - 1 150 min-1
Gyengeütésimód(1) 0 - 950 min-1
Ütésszám percenként Maximális ütési mód (4) 0 - 2 500 min-1
Erősütésimód(3) 0 - 2 400 min-1
Közepesütésimód(2) 0 - 2 200 min-1
Gyengeütésimód(1) 0 - 1 900 min-1
Maximálismeghúzásinyomaték
(maximális ütési módban (4) )
Meghúzás M30-al 6 másodpercig 1 800 N·m
Meghúzás M30-al 3 másodpercig 1 500 N·m
Anyacsavarásinyomaték
(maximális ütési módban (4) )
2 050 N·m
Teljeshossz 217 mm
Névleges feszültség 36V-40Vmax.,egyenáram
Nettótömeg 3,9 - 4,2 kg
• Folyamatoskutató-ésfejlesztőprogramunkeredményekéntazittfelsorolttulajdonságokgyelmeztetésnélkülmegváltozhatnak.
• Atulajdonságokországrólországrakülönbözhetnek.
• Asúlyafelszerelttartozékoktólfüggőenváltozhat,azakkumulátortisbeleértve.AzEPTA01/2014eljárás
szerintmeghatározottlegnehezebb,illetvelegkönnyebbkombinációatáblázatbanlátható.
Alkalmazható akkumulátorok és töltők
Akkumulátor BL4025 / BL4040
Töltő DC40RA
• Lakóhelyétőlfüggőenelőfordulhat,hogyafentfelsoroltakkumulátorokéstöltőknemérhetőkel.
FIGYELMEZTETÉS: Csak a fentiekben felsorolt akkumulátorokat és töltőket használja.Bármilyenmás
akkumulátorvagytöltőhasználatasérüléseketés/vagytüzetokozhat.
Rendeltetés
Aszerszámfejescsavarokésanyákmeghúzására
használható.
Zaj
AtipikusA-súlyozásúzajszint,aEN62841-2-2szerint
meghatározva:
Hangnyomásszint(LpA): 100 dB(A)
Hangteljesítményszint(LWA): 111 dB (A)
Bizonytalanság(K):3dB(A)
MEGJEGYZÉS:Azajkibocsátásértékeaszabványos
vizsgálatieljárásnakmegfelelőenlettmérve,éssegít-
ségévelazelektromoskéziszerszámokösszehason-
líthatókegymással.
MEGJEGYZÉS:Azajkibocsátásértékéneksegítsé-
gévelelőzetesenmegbecsülhetőarezgésnekvaló
kitettség mértéke.
FIGYELMEZTETÉS: Viseljen fülvédőt!
FIGYELMEZTETÉS: A szerszám zajkibocsá-
tása egy adott alkalmazásnál eltérhet a megadott
értéktől a használat módjától, különösen a feldol-
gozott munkadarab fajtájától függően.
FIGYELMEZTETÉS: Határozza meg a kez-
elő védelmét szolgáló munkavédelmi lépéseket,
melyek az adott munkafeltételek melletti vibrációs
hatás becsült mértékén alapulnak (gyelembe
véve a munkaciklus elemeit, mint például a gép
leállításának és üresjáratának mennyiségét az
elindítások száma mellett).
