Makita TW160DZJ User manual

TW160D
EN Cordless Impact Wrench INSTRUCTION MANUAL 4
FR Boulonneuse sans Fil MANUEL D’INSTRUCTIONS 10
DE Akku-Schlagschrauber BETRIEBSANLEITUNG 17
IT Avvitatrice ad impulso a
batteria ISTRUZIONI PER L’USO 24
NL Accuslagmoersleutel GEBRUIKSAANWIJZING 31
ES Llave de Impacto Inalámbrica MANUAL DE
INSTRUCCIONES 38
PT Chave de Impacto a Bateria MANUAL DE INSTRUÇÕES 45
DA Elektronisk akku slagnøgle BRUGSANVISNING 52
EL Κρουστικό κλειδί μπαταρίας ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ 58
TR Akülü Darbeli Somun Sıkma KULLANMA KILAVUZU 65

1
2
3
Fig.1
1
2
Fig.2
1
Fig.3
1
Fig.4
1
Fig.5
1
A B
Fig.6
4
1
2
3
5
Fig.7
2
1
Fig.8
2

3
2
1
Fig.9
Fig.10
3

4ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: TW160D
Fastening capacities Standard bolt M8 - M16
High tensile bolt M6 - M12
Square drive 9.5 mm
No load speed Hard impact mode 0 - 2,400 min-1
Soft impact mode 0 - 1,300 min-1
Impacts per minute Hard impact mode 0 - 3,600 min-1
Soft impact mode 0 - 2,000 min-1
Overall length 144 mm
Rated voltage D.C. 10.8 V - 12 V max
Net weight 1.0 - 1.2 kg
• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange
without notice.
• Specicationsmaydifferfromcountrytocountry.
• Theweightmaydifferdependingontheattachment(s),includingthebatterycartridge.Thelightestandheavi-
estcombination,accordingtoEPTA-Procedure01/2014,areshowninthetable.
Applicable battery cartridge and charger
Batterycartridge BL1015/BL1016/BL1020B/BL1021B/BL1040B/BL1041B
Charger DC10SA/DC10SB/DC10WC/DC10WD/DC18RE
•
Someofthebatterycartridgesandchargerslistedabovemaynotbeavailabledependingonyourregionofresidence.
WARNING: Only use the battery cartridges and chargers listed above.Useofanyotherbatterycartridges
andchargersmaycauseinjuryand/orre.
Intended use
Thetoolisintendedforfasteningboltsandnuts.
Noise
ThetypicalA-weightednoiseleveldeterminedaccord-
ing to
EN62841-2-2:
Soundpressurelevel(LpA):90dB(A)
Soundpowerlevel(LWA):101dB(A)
Uncertainty(K):3dB(A)
NOTE:Thedeclarednoiseemissionvalue(s)has
been measured in accordance with a standard test
methodandmaybeusedforcomparingonetoolwith
another.
NOTE:Thedeclarednoiseemissionvalue(s)
mayalsobeusedinapreliminaryassessmentof
exposure.
WARNING: Wear ear protection.
WARNING:
The noise emission during actual
use of the power tool can differ from the declared val-
ue(s) depending on the ways in which the tool is used
especially what kind of workpiece is processed.
WARNING:
Be sure to identify safety measures
to protect the operator that are based on an estima-
tion of exposure in the actual conditions of use (tak-
ing account of all parts of the operating cycle such
as the times when the tool is switched off and when
it is running idle in addition to the trigger time).
Vibration
Thevibrationtotalvalue(tri-axialvectorsum)deter-
mined according to
EN62841-2-2:
Workmode:impacttighteningoffastenersofthemaxi-
mumcapacityofthetool
Vibrationemission(ah):11.0m/s2
Uncertainty(K):1.5m/s2
NOTE:Thedeclaredvibrationtotalvalue(s)hasbeen
measured in accordance with a standard test method
andmaybeusedforcomparingonetoolwithanother.
NOTE:Thedeclaredvibrationtotalvalue(s)mayalso
beusedinapreliminaryassessmentofexposure.

5ENGLISH
WARNING:
The vibration emission during actual
use of the power tool can differ from the declared val-
ue(s) depending on the ways in which the tool is used
especially what kind of workpiece is processed.
WARNING:
Be sure to identify safety measures
to protect the operator that are based on an estima-
tion of exposure in the actual conditions of use (tak-
ing account of all parts of the operating cycle such
as the times when the tool is switched off and when
it is running idle in addition to the trigger time).
EC Declaration of Conformity
For European countries only
TheECdeclarationofconformityisincludedasAnnexA
to this instruction manual.
SAFETY WARNINGS
General power tool safety warnings
WARNING:
Read all safety warnings, instruc-
tions, illustrations and specications provided with this
power tool. Failure to follow all instructions listed below
mayresultinelectricshock,reand/orseriousinjury.
Save all warnings and instruc-
tions for future reference.
Theterm"powertool"inthewarningsreferstoyourmains-oper-
ated(corded)powertoolorbattery-operated(cordless)powertool.
Cordless impact wrench safety warnings
1.
Hold the power tool by insulated gripping surfaces,
when performing an operation where the fastener
may contact hidden wiring. Fasteners contacting a
"live"wiremaymakeexposedmetalpartsofthepower
tool"live"andcouldgivetheoperatoranelectricshock.
2. Wear ear protectors.
3. Check the impact socket carefully for wear,
cracks or damage before installation.
4. Hold the tool rmly.
5. Keep hands away from rotating parts.
6. Do not touch the impact socket, bolt, nut or the
workpiece immediately after operation.They
maybeextremelyhotandcouldburnyourskin.
7. Always be sure you have a rm footing.
Be sure no one is below when using the tool in
high locations.
8. The proper fastening torque may differ
depending upon the kind or size of the bolt.
Check the torque with a torque wrench.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity
with product (gained from repeated use) replace strict
adherence to safety rules for the subject product.
MISUSE or failure to follow the safety rules stated in this
instruction manual may cause serious personal injury.
Important safety instructions for
battery cartridge
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using
battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical atten-
tion right away. It may result in loss of your
eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
ow, overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
10. The contained lithium-ion batteries are subject
to the Dangerous Goods Legislation require-
ments.
Forcommercialtransportse.g.bythirdparties,
forwarding agents, special requirement on pack-
aging and labeling must be observed.
For preparation of the item being shipped, consult-
ing an expert for hazardous material is required.
Pleasealsoobservepossiblymoredetailed
national regulations.
Tapeormaskoffopencontactsandpackupthe
batteryinsuchamannerthatitcannotmove
around in the packaging.
11. Follow your local regulations relating to dis-
posal of battery.
12. Use the batteries only with the products
specied by Makita. Installing the batteries to
non-compliantproductsmayresultinare,exces-
siveheat,explosion,orleakofelectrolyte.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Use of non-genuine Makita batteries, or batteries that
havebeenaltered,mayresultinthebatterybursting
causingres,personalinjuryanddamage.Itwill
alsovoidtheMakitawarrantyfortheMakitatooland
charger.

6ENGLISH
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice
less tool power.
2. Never recharge a fully charged battery car-
tridge. Overcharging shortens the battery
service life.
3. Charge the battery cartridge with room tem-
perature at 10 °C - 40 °C (50 °F - 104 °F). Let
a hot battery cartridge cool down before
charging it.
FUNCTIONAL
DESCRIPTION
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before adjusting or checking function on the tool.
Installing or removing battery
cartridge
CAUTION: Always switch off the tool before
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-
tridge rmly when installing or removing battery
cartridge.Failuretoholdthetoolandthebattery
cartridgermlymaycausethemtoslipoffyourhands
andresultindamagetothetoolandbatterycartridge
andapersonalinjury.

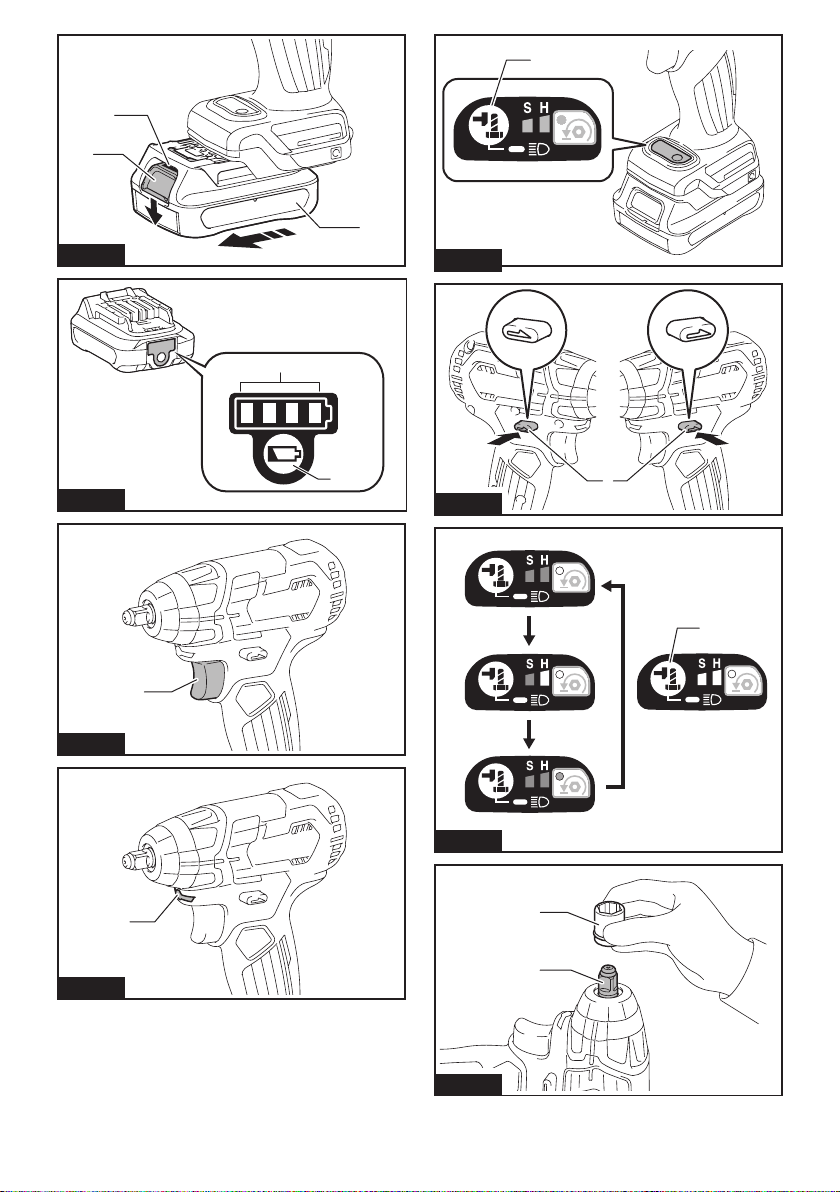

►Fig.1: 1. Red indicator 2. Button 3.Batterycartridge
Toremovethebatterycartridge,slideitfromthetool
while sliding the button on the front of the cartridge.
Toinstallthebatterycartridge,alignthetongueonthe
batterycartridgewiththegrooveinthehousingandslip
itintoplace.Insertitallthewayuntilitlocksinplace
withalittleclick.Ifyoucanseetheredindicatoronthe
uppersideofthebutton,itisnotlockedcompletely.
CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen. If not,
itmayaccidentallyfalloutofthetool,causinginjuryto
youorsomeonearoundyou.
CAUTION: Do not install the battery cartridge
forcibly.Ifthecartridgedoesnotslideineasily,itis
notbeinginsertedcorrectly.
Battery protection system
Thetoolisequippedwithabatteryprotectionsystem.
Thissystemautomaticallycutsoffpowertothemotorto
extendbatterylife.
Thetoolwillautomaticallystopduringoperationifthe
tooland/orbatteryareplacedunderoneofthefollowing
conditions:
Overloaded:
Thetoolisoperatedinamannerthatcausesittodraw
anabnormallyhighcurrent.
In this situation, turn the tool off and stop the application
thatcausedthetooltobecomeoverloaded.Thenturn
the tool on to restart.
Ifthetooldoesnotstart,thebatteryisoverheated.In
thissituation,letthebatterycoolbeforeturningthetool
on again.
Low battery voltage:
Theremainingbatterycapacityistoolowandthetool
willnotoperate.Ifyouturnthetoolon,themotorruns
again but stops soon. In this situation, remove and
rechargethebattery.

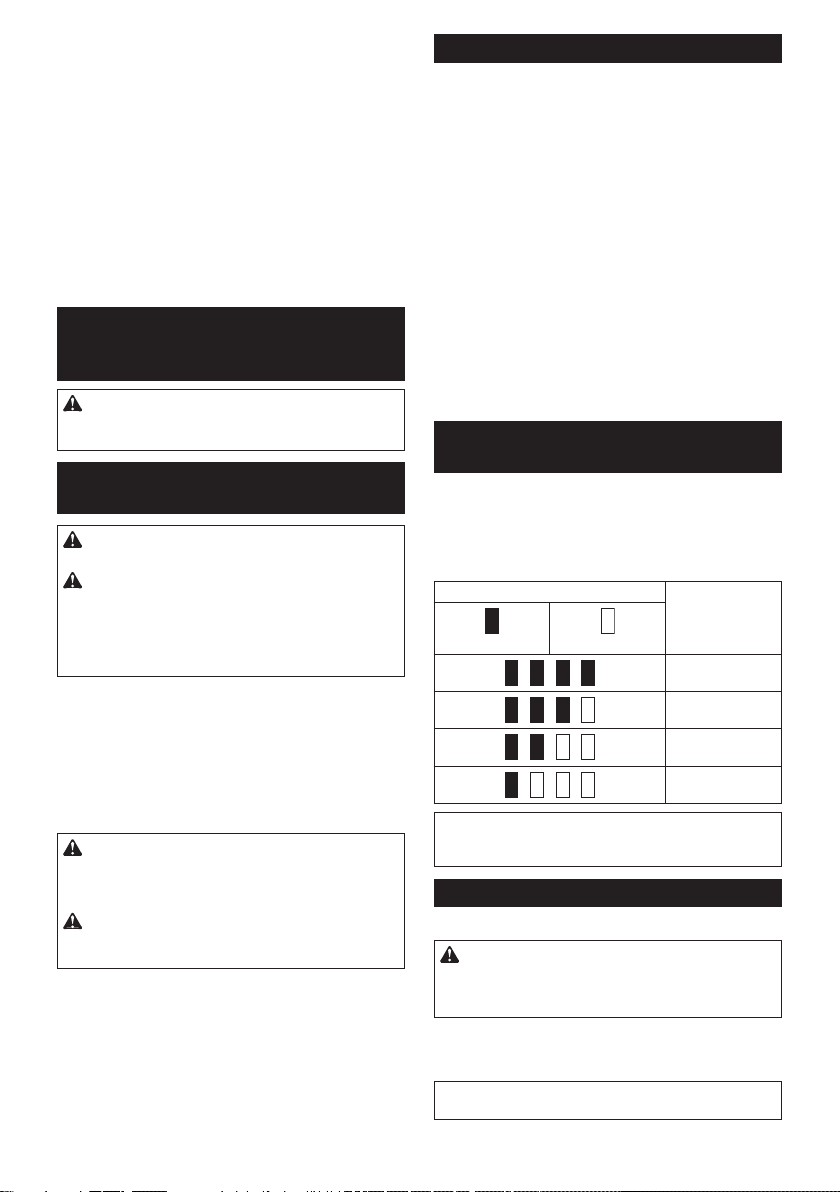

Indicating the remaining battery
capacity
Only for battery cartridges with the indicator
►Fig.2: 1. Indicator lamps 2. Check button
Pressthecheckbuttononthebatterycartridgetoindi-
catetheremainingbatterycapacity.Theindicatorlamps
light up for a few seconds.
Indicator lamps Remaining
capacity
Lighted Off
75% to 100%
50% to 75%
25% to 50%
0% to 25%
NOTE: Depending on the conditions of use and the
ambienttemperature,theindicationmaydifferslightly
fromtheactualcapacity.
Switch action
►Fig.3: 1. Switch trigger
CAUTION: Before installing the battery car-
tridge into the tool, always check to see that the
switch trigger actuates properly and returns to
the "OFF" position when released.
Tostartthetool,simplypulltheswitchtrigger.Tool
speedisincreasedbyincreasingpressureontheswitch
trigger. Release the switch trigger to stop.
NOTE:Thetoolautomaticallystopsifyoukeeppull-
ing the switch trigger for about 6 minutes.

7ENGLISH
Lighting up the front lamp
CAUTION: Do not look in the light or see the
source of light directly.
►Fig.4: 1. Lamp
►Fig.5: 1. Button
Pulltheswitchtriggertoturnonthelamp.Toturnoff,
releaseit.Thelampgoesoutapproximately10seconds
after releasing the switch trigger.
Tokeepthelampoff,turnoffthelampstatus.Firstpull
andreleasetheswitchtrigger.Andthenpressthebut-
ton for one second within 10 seconds.
Toturnonthelampstatusagain,pressthebuttonagain
similarly.
NOTE:Toconrmthelampstatus,pullthetrigger.
Whenthelamplightsupbypullingtheswitchtrigger,
thelampstatusisON.Whenthelampdoesnotcome
on, the lamp status is OFF.
NOTE:Whenthetoolisoverheated,thelightashes
foroneminute,andthentheLEDdisplaygoesoff.In
this case, cool down the tool before operating again.
NOTE:Useadryclothtowipethedirtoffthelensof
the lamp. Be careful not to scratch the lens of lamp, or
itmaylowertheillumination.
Reversing switch action
►Fig.6: 1. Reversing switch lever
CAUTION: Always check the direction of
rotation before operation.
CAUTION: Use the reversing switch only after
the tool comes to a complete stop. Changing the
directionofrotationbeforethetoolstopsmaydam-
age the tool.
CAUTION: When not operating the tool,
always set the reversing switch lever to the neu-
tral position.
Thistoolhasareversingswitchtochangethedirection
of rotation. Depress the reversing switch lever from the
AsideforclockwiserotationorfromtheBsideforcoun-
terclockwise rotation.
Whenthereversingswitchleverisintheneutralposi-
tion, the switch trigger cannot be pulled.

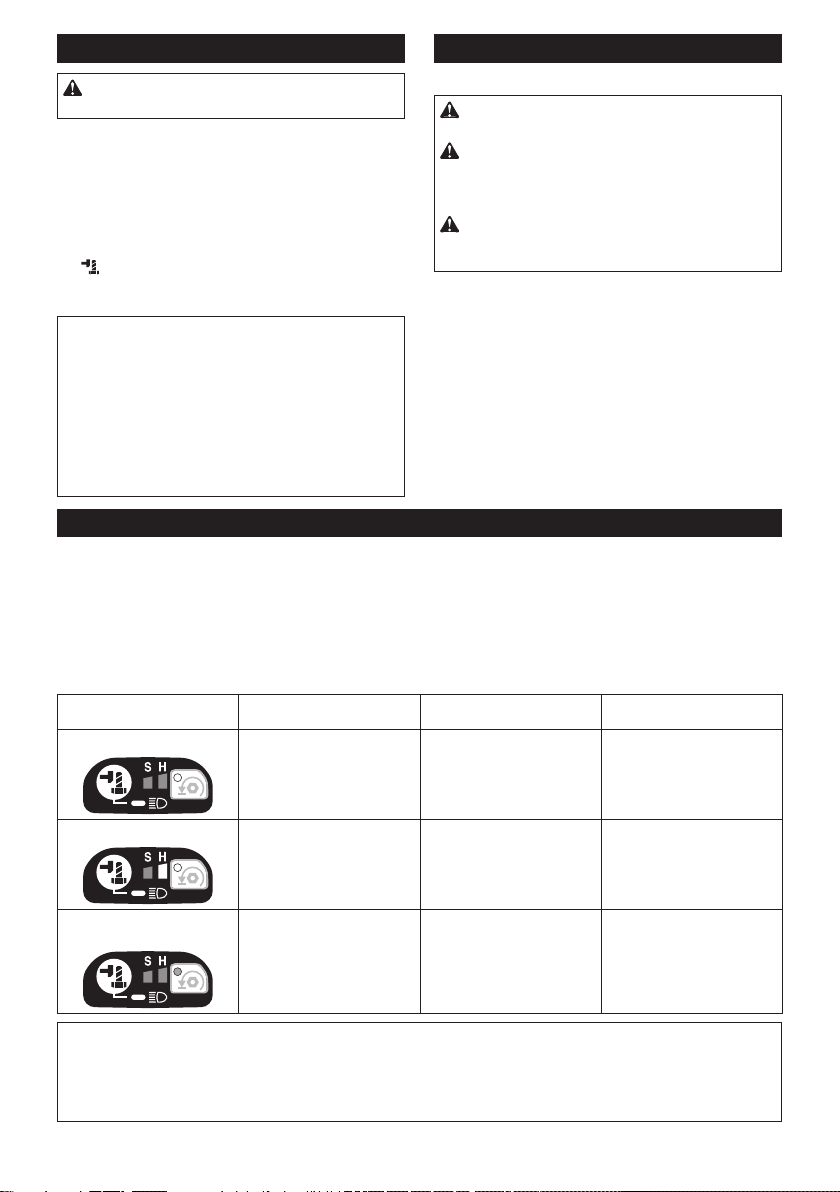

Changing the impact force
►Fig.7: 1. Hard 2. Soft 3. Reverse rotation auto stop
mode 4. Changed in three steps 5. Button
You can change the impact force in three steps: hard,
soft, and Reverse rotation auto stop mode.
Thisallowsatighteningsuitabletothework.
Everytimethebuttonispressed,thenumberofblows
changes in three steps.
ThefunctionofReverserotationautostopmodeworksonlywithpullingthetriggerfullyincounterclockwisetool
rotation.Whenthebolt/nutgetsenoughloosened,thetoolstopstheimpactandrotation.
Forapproximatelyoneminuteafterreleasingtheswitchtrigger,theimpactforcecanbechanged.

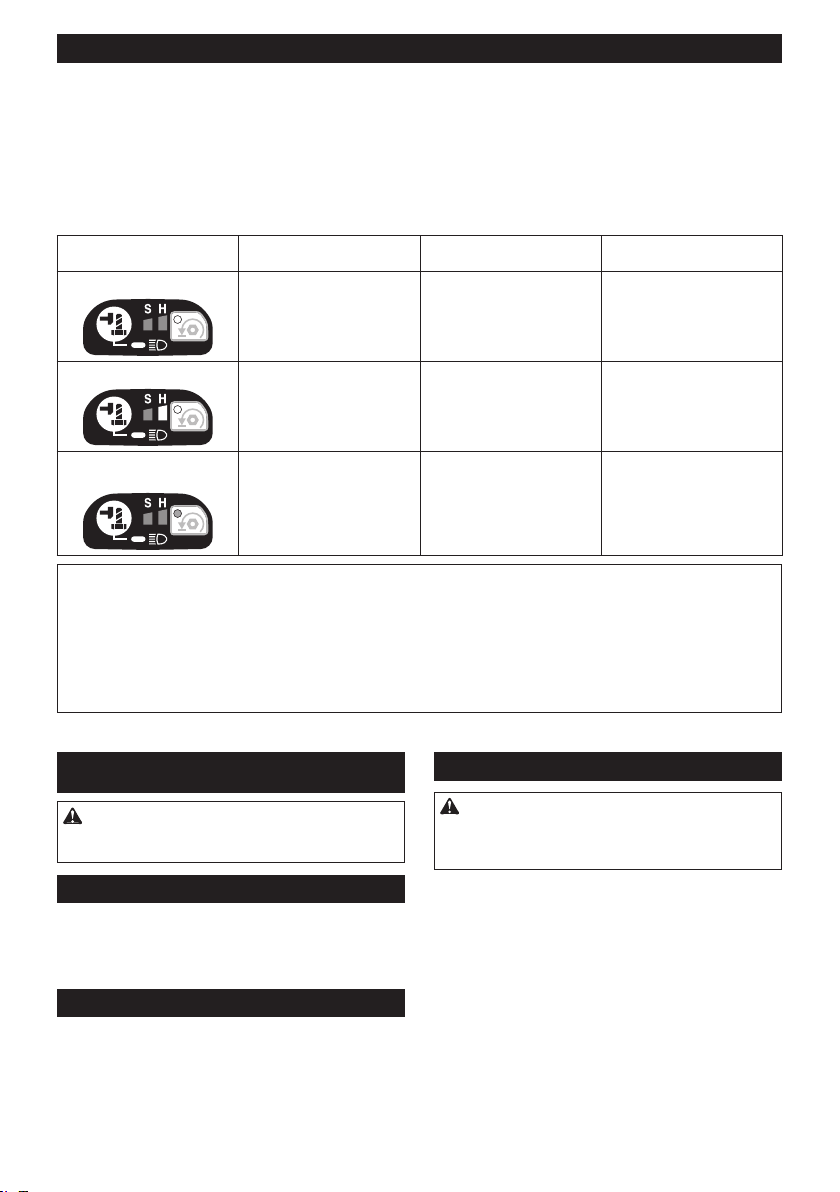

Impact force grade displayed
on panel
Maximum blows Purpose Example of application
Hard 3,600 min-1(/min) Tighteningwhenforceand
speed are desired.
Assemblingsteelframes.
Soft 2,000 min-1(/min) Tighteningwhenyouneedne
adjustmentwithsmalldiameter
bolt.
Assemblingfurniture.
Reverse rotation auto stop
mode
3,600 min-1(/min) Loosening with auto stop
function.
Disassemblingbolts/nuts.
NOTE:Reverserotationautostopmodeisavailableonlywhenthetoolrotatescounterclockwise.Whenrotating
clockwise in Reverse rotation auto stop mode, the impact force and speed are the same as Hard impact mode.
NOTE:Whenalllampsontheswitchpanelgoout,thetoolisturnedofftosavethebatterypower.Theimpactforce
gradecanbecheckedbypullingtheswitchtriggertotheextentthatthetooldoesnotoperate.
NOTE:Whilepullingtheswitchtrigger,theimpactforcegradecannotbechanged.

8ENGLISH
ASSEMBLY
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before carrying out any work on the tool.
Selecting correct impact socket
Alwaysusethecorrectsizeimpactsocketforboltsand
nuts.Anincorrectsizeimpactsocketwillresultininac-
curateandinconsistentfasteningtorqueand/ordamage
to the bolt or nut.
Installing or removing impact socket
Optional accessory
►Fig.8: 1. Impact socket 2. Square drive
Toinstalltheimpactsocket,pushitontothesquare
drive of the tool until it locks into place.
Toremovetheimpactsocket,simplypullitoff.
Installing hook
CAUTION: When installing the hook, always
secure it with the screw rmly. If not, the hook
maycomeofffromthetoolandresultinthepersonal
injury.

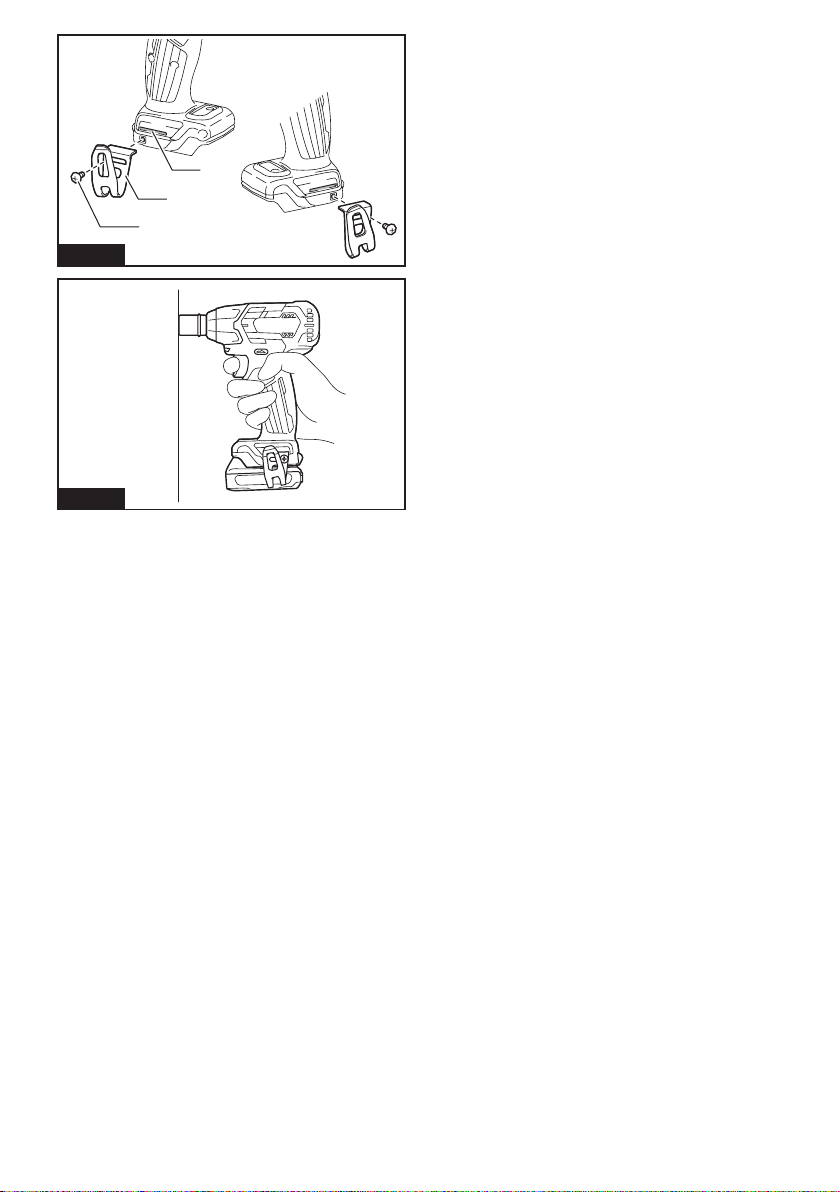

►Fig.9: 1. Groove 2. Hook 3. Screw
Thehookisconvenientfortemporarilyhangingthetool.
Thiscanbeinstalledoneithersideofthetool.Toinstall
the hook, insert it into a groove in the tool housing on
eithersideandthensecureitwithascrew.Toremove,
loosen the screw and then take it out.
OPERATION
CAUTION: Always insert the battery cartridge
all the way until it locks in place.Ifyoucanseethe
red indicator on the upper side of the button, it is not
lockedcompletely.Insertitfullyuntiltheredindicator
cannotbeseen.Ifnot,itmayaccidentallyfalloutof
thetool,causinginjurytoyouorsomeonearound
you.
►Fig.10
Holdthetoolrmlyandplacetheimpactsocketover
theboltornut.Turnthetoolonandfastenfortheproper
fastening time.
Theproperfasteningtorquemaydifferdependingupon
the kind or size of the bolt, the material of the workpiece
tobefastened,etc.Therelationbetweenfastening
torqueandfasteningtimeisshowninthegures.

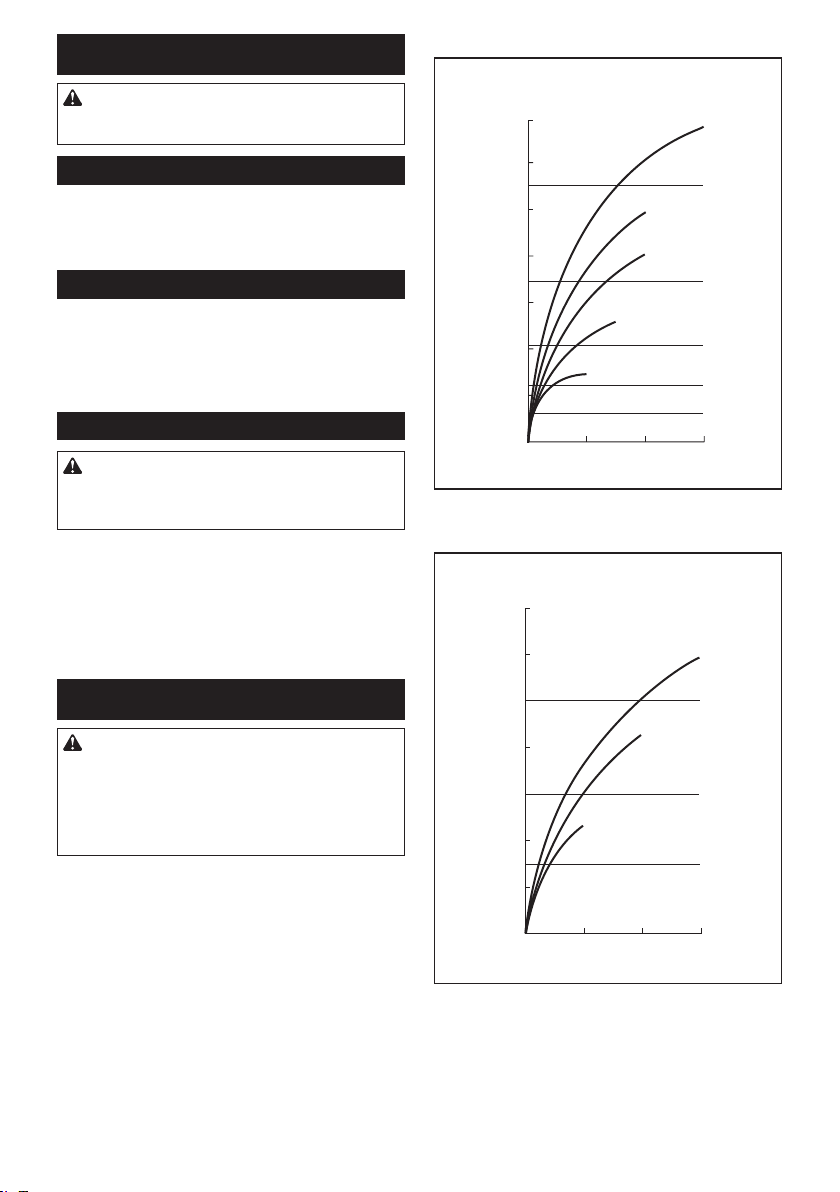

Proper fastening torque for standard bolt
N•m
(kgf•cm)
2
1
2
13
0
100
(1020)
120
(1224)
80
(816)
60
(612)
40
(408)
20
(204)
M12
M14
M10
M12
M14
M10
M8
M8
140
(1430)
M16
M16
1.Fasteningtime(second)2. Fastening torque
Proper fastening torque for high tensile bolt
2
1
140
(1430)
N•m
(kgf•cm)
210
80
(816)
60
(612)
40
(408)
20
(204)
3
100
(1020)
120
(1224)
M10
M12
M12
M8
M8
M10
1.Fasteningtime(second)2. Fastening torque

9ENGLISH
NOTE: Hold the tool pointed straight at the bolt or nut.
NOTE:Excessivefasteningtorquemaydamagethe
bolt/nutorimpactsocket.Beforestartingyourjob,
alwaysperformatestoperationtodeterminethe
properfasteningtimeforyourboltornut.
NOTE:Ifthetoolisoperatedcontinuouslyuntilthe
batterycartridgehasdischarged,allowthetooltorest
for15minutesbeforeproceedingwithafreshbattery
cartridge.
Thefasteningtorqueisaffectedbyawidevarietyof
factorsincludingthefollowing.Afterfastening,always
check the torque with a torque wrench.
1. Whenthebatterycartridgeisdischargedalmost
completely,voltagewilldropandthefastening
torque will be reduced.
2. Impact socket
• Failuretousethecorrectsizeimpactsocket
will cause a reduction in the fastening torque.
• Awornimpactsocket(wearonthehexend
orsquareend)willcauseareductioninthe
fastening torque.
3. Bolt
• Eventhoughthetorquecoefcientandthe
class of bolt are the same, the proper fasten-
ing torque will differ according to the diame-
ter of bolt.
• Eventhoughthediametersofboltsarethe
same, the proper fastening torque will differ
accordingtothetorquecoefcient,theclass
of bolt and the bolt length.
4. Themannerofholdingthetoolorthematerial
of driving position to be fastened will affect the
torque.
5. Operating the tool at low speed will cause a reduc-
tion in the fastening torque.
MAINTENANCE
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before attempting to perform inspection or
maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
TomaintainproductSAFETYandRELIABILITY,
repairs,anyothermaintenanceoradjustmentshould
beperformedbyMakitaAuthorizedorFactoryService
Centers,alwaysusingMakitareplacementparts.
OPTIONAL
ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
specied in this manual.Theuseofanyother
accessories or attachments might present a risk of
injurytopersons.Onlyuseaccessoryorattachment
for its stated purpose.
Ifyouneedanyassistanceformoredetailsregard-
ingtheseaccessories,askyourlocalMakitaService
Center.
• Impactsocket
• Plasticcarryingcase
• Makitagenuinebatteryandcharger
NOTE:Someitemsinthelistmaybeincludedinthe
toolpackageasstandardaccessories.Theymay
differfromcountrytocountry.

10 FRANÇAIS
FRANÇAIS (Instructions originales)
SPÉCIFICATIONS
Modèle : TW160D
Capacités de serrage Boulon standard M8 - M16
Boulon à haute résistance M6 - M12
Carré conducteur 9,5 mm
Vitesse à vide Mode de percussion rude 0 - 2 400 min-1
Mode de percussion douce 0 - 1 300 min-1
Coups par minute Mode de percussion rude 0 - 3 600 min-1
Mode de percussion douce 0 - 2 000 min-1
Longueur totale 144 mm
Tensionnominale 10,8 V - 12 V CC max.
Poids net 1,0 - 1,2 kg
• Étantdonnél’évolutionconstantedenotreprogrammederechercheetdedéveloppement,lesspécications
contenuesdanscemanuelsontsujettesàmodicationsanspréavis.
• Lesspécicationspeuventvariersuivantlespays.
• Lepoidspeutêtredifférentselonlesaccessoires,notammentlabatterie.Lesassociationslapluslégèreetla
pluslourde,conformémentàlaprocédureEPTA01/2014,sontindiquéesdansletableau.
Batterie et chargeur applicables
Batterie BL1015/BL1016/BL1020B/BL1021B/BL1040B/BL1041B
Chargeur DC10SA/DC10SB/DC10WC/DC10WD/DC18RE
• Certainschargeursetbatteriesrépertoriésci-dessuspeuventnepasêtredisponiblesselonlarégionoùvous
résidez.
AVERTISSEMENT : N’utilisez que les batteries et les chargeurs répertoriés ci-dessus.L’utilisation
d’autresbatteriesetchargeurspeutprovoquerdesblessureset/ouunincendie.
Utilisations
L’outilestconçupourlaxationdesboulonsetdes
écrous.
Bruit
NiveaudebruitpondéréAtypique,déterminéselon
EN62841-2-2 :
Niveaudepressionsonore(LpA):90dB(A)
Niveaudepuissancesonore(LWA):101dB(A)
Incertitude(K):3dB(A)
NOTE :Laoulesvaleursd’émissiondebruitdécla-
rées ont été mesurées conformément à la méthode
deteststandardetpeuventêtreutiliséespourcom-
parer les outils entre eux.
NOTE :Laoulesvaleursd’émissiondebruitdécla-
réespeuventaussiêtreutiliséespourl’évaluation
préliminairedel’exposition.
AVERTISSEMENT : Portez un serre-tête
antibruit.
AVERTISSEMENT : L’émission de bruit
lors de l’usage réel de l’outil électrique peut être
différente de la ou des valeurs déclarées, suivant
la façon dont l’outil est utilisé, particulièrement
selon le type de pièce usinée.
AVERTISSEMENT : Les mesures de sécurité
à prendre pour protéger l’utilisateur doivent être
basées sur une estimation de l’exposition dans
des conditions réelles d’utilisation (en tenant
compte de toutes les composantes du cycle
d’utilisation, comme par exemple le moment de
sa mise hors tension, lorsqu’il tourne à vide et le
moment de son déclenchement).
Vibrations
Valeurtotaledevibrations(sommedevecteurtriaxial)
déterminée selon
EN62841-2-2 :
Mode de travail : serrage avec impact de vis ou boulon
nedépassantpaslacapacitémaximaledel’outil
Émissiondevibrations(ah):11,0m/s2
Incertitude(K):1,5m/s2

11 FRANÇAIS
NOTE : La ou les valeurs de vibration totales décla-
rées ont été mesurées conformément à la méthode
deteststandardetpeuventêtreutiliséespourcom-
parer les outils entre eux.
NOTE : La ou les valeurs de vibration totales décla-
réespeuventaussiêtreutiliséespourl’évaluation
préliminairedel’exposition.
AVERTISSEMENT : L’émission de vibrations
lors de l’usage réel de l’outil électrique peut être
différente de la ou des valeurs déclarées, suivant
la façon dont l’outil est utilisé, particulièrement
selon le type de pièce usinée.
AVERTISSEMENT : Les mesures de sécurité
à prendre pour protéger l’utilisateur doivent être
basées sur une estimation de l’exposition dans
des conditions réelles d’utilisation (en tenant
compte de toutes les composantes du cycle
d’utilisation, comme par exemple le moment de
sa mise hors tension, lorsqu’il tourne à vide et le
moment de son déclenchement).
Déclaration de conformité CE
Pour les pays européens uniquement
LadéclarationdeconformitéCEestfournieenAnnexe
Aàcemoded’emploi.
CONSIGNES DE
SÉCURITÉ
Consignes de sécurité générales
pour outils électriques
AVERTISSEMENT : Veuillez lire les
consignes de sécurité, instructions, illustrations
et spécications qui accompagnent cet outil
électrique. Le non-respect de toutes les instructions
indiquées ci-dessous peut entraîner une électrocu-
tion,unincendieet/oudegravesblessures.
Conservez toutes les mises en
garde et instructions pour réfé-
rence ultérieure.
Le terme « outil électrique » dans les avertissements
faitréférenceàl’outilélectriquealimentéparlesecteur
(aveccordond’alimentation)ouàl’outilélectriquefonc-
tionnantsurbatterie(sanscordond’alimentation).
Consignes de sécurité pour
boulonneuse sans l
1.
Tenez l’outil électrique par des surfaces de prise
isolées lorsque vous effectuez une tâche au
cours de laquelle la vis ou le boulon peut entrer
en contact avec des ls cachés. Le contact de
lavisouduboulonavecunlsoustensionpeut
transmettreducourantdanslespiècesmétalliques
exposéesdel’outiletélectrocuterl’opérateur.
2. Portez un casque anti-bruit.
3. Vériez que la douille à choc n’est pas usée,
ssurée ou endommagée avant l’installation.
4. Tenez votre outil fermement.
5. Gardez les mains éloignées des pièces en
rotation.
6. Ne touchez pas la douille à choc, le boulon,
l’écrou ou la pièce immédiatement après le
fonctionnement.Ilspourraientêtreextrêmement
chauds et vous brûler la peau.
7. Ayez toujours une assise ferme sous vos
pieds.
Veillez à ce que personne ne se trouve en
dessous de vous quand vous utilisez l’outil en
hauteur.
8. Le couple de serrage correct peut varier
en fonction du type ou de la dimension du
boulon. Vériez le couple à l’aide d’une clé
dynamométrique.
CONSERVEZ CES
INSTRUCTIONS.
AVERTISSEMENT : NE vous laissez PAS
tromper (au l d’une utilisation répétée) par un
sentiment d’aisance et de familiarité avec le
produit, en négligeant le respect rigoureux des
consignes de sécurité qui accompagnent le pro-
duit en question.
La MAUVAISE UTILISATION de l’outil ou l’igno-
rance des consignes de sécurité indiquées
dans ce mode d’emploi peut entraîner de graves
blessures.
Consignes de sécurité importantes
pour la batterie
1. Avant d’utiliser la batterie, lisez toutes les
instructions et précautions relatives (1) au
chargeur de batterie, (2) à la batterie, et (3) au
produit utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l’utilisation si le temps
de fonctionnement devient excessivement
court. Il y a risque de surchauffe, de brûlures,
voire d’explosion.
4. Si l’électrolyte pénètre dans vos yeux, rin-
cez-les à l’eau claire et consultez immédiate-
ment un médecin. Il y a risque de perte de la
vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun maté-
riau conducteur.
(2) Évitez de ranger la batterie dans un
conteneur avec d’autres objets métal-
liques, par exemple des clous, des pièces
de monnaie, etc.
(3) N’exposez pas la batterie à l’eau ou à la
pluie.
Un court-circuit de la batterie peut provoquer
une intensité de courant élevée, une sur-
chauffe, parfois des brûlures et même une
panne.

12 FRANÇAIS
6. Ne rangez pas l’outil et la batterie dans un
endroit où la température risque d’atteindre ou
de dépasser 50 °C.
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact
du feu.
8. Évitez de laisser tomber ou de cogner la
batterie.
9. N’utilisez pas la batterie si elle est
endommagée.
10. Les batteries au lithium-ion contenues sont
soumises aux exigences de la législation sur
les marchandises dangereuses.
Lors du transport commercial par des tierces
parties ou des transitaires par exemple, des exi-
gencesspéciquesenmatièred’étiquetageet
d’emballagedoiventêtrerespectées.
Pourlapréparationdel’articleexpédié,ilest
nécessaire de consulter un expert en matériau
dangereux. Veuillez également respecter les
réglementationsnationalessusceptiblesd’être
plus détaillées.
Recouvrez les contacts exposés avec du ruban
adhésif ou du ruban de masquage et emballez la
batteriedetellesortequ’ellenepuissepasbouger
dansl’emballage.
11. Suivez les réglementations locales en matière
de mise au rebut des batteries.
12. Utilisez les batteries uniquement avec les
produits spéciés par Makita.L’insertionde
batteries dans des produits non conformes peut
provoquer un incendie, une chaleur excessive,
uneexplosionouunefuitedel’électrolyte.
CONSERVEZ CES
INSTRUCTIONS.
ATTENTION : N’utilisez que des batteries
Makita d’origine.L’utilisationdebatteriesdemarque
autrequeMakitaoudebatteriesmodiéespeutpro-
voquerl’explosiondesbatteries,cequiprésenteun
risqued’incendie,dedommagesmatérielsetcorpo-
rels. Cela annulera également la garantie Makita pour
l’outiletlechargeurMakita.
Conseils pour assurer la durée
de vie optimale de la batterie
1. Chargez la batterie avant qu’elle ne soit com-
plètement déchargée. Arrêtez toujours l’outil
et rechargez la batterie quand vous remarquez
que la puissance de l’outil diminue.
2. Ne rechargez jamais une batterie complète-
ment chargée. La surcharge réduit la durée de
service de la batterie.
3. Chargez la batterie à une température
ambiante comprise entre 10 °C et 40 °C. Avant
de charger une batterie chaude, laissez-la
refroidir.
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que sa batterie est
retirée avant de l’ajuster ou de vérier son
fonctionnement.
Insertion ou retrait de la batterie
ATTENTION : Éteignez toujours l’outil avant
de mettre en place ou de retirer la batterie.
ATTENTION : Tenez fermement l’outil et la
batterie lors de la mise en place ou du retrait de
la batterie.Sivousnetenezpasfermementl’outil
et la batterie, ils peuvent vous glisser des mains, et
s’abîmerouvousblesser.
►Fig.1: 1.Voyantrouge2. Bouton 3. Batterie
Pourretirerlabatterie,faites-laglisserhorsdel’outil
toutenfaisantglisserleboutonàl’avantdelabatterie.
Pour mettre en place la batterie, alignez la languette sur
la batterie avec la rainure sur le compartiment et insé-
rez-la.Insérez-laàfondjusqu’àcequ’unlégerdéclic
sefasseentendre.Silevoyantrougesurledessusdu
boutonestvisible,celasigniequ’ellen’estpasbien
verrouillée.
ATTENTION : Insérez toujours complètement
la batterie jusqu’à ce que le voyant rouge ne soit
plus visible. Sinon, elle pourrait tomber acciden-
tellementdel’outil,aurisquedevousblesseroude
blesserquelqu’unsetrouvantprèsdevous.
ATTENTION : N’insérez pas la batterie de
force.Sielleneglissepasfacilement,c’estquevous
nel’insérezpascorrectement.
Système de protection de la batterie
L’outilestéquipéd’unsystèmedeprotectiondela
batterie.Cesystèmecoupeautomatiquementlecou-
rantdel’outilpourprolongerladuréedeservicedela
batterie.
L’outils’arrêteraautomatiquementencoursd’utilisation
sil’outilet/oulabatteriesetrouvedansl’uneoul’autre
des situations suivantes :
Surcharge :
L’outilestutilisédemanièretellequ’ilconsommeun
courant anormalement élevé.
Danscecas,éteignezl’outiletarrêtezlatâcheayant
provoquélasurchargedel’outil.Puisrallumezl’outil
pourreprendrelatâche.
Sil’outilnedémarrepas,c’estquelabatterieasur-
chauffé. Dans ce cas, laissez la batterie refroidir avant
derallumerl’outil.
Faible tension de la batterie :
Lachargerestantedelabatterieesttropfaibleetl’outil
nefonctionnepas.Sivousmettezl’outilsoustension,
lemoteurredémarre,maiss’arrêterapidement.Lecas
échéant, retirez et rechargez la batterie.

13 FRANÇAIS
Indication de la charge restante de
la batterie
Uniquement pour les batteries avec voyant
lumineux
►Fig.2: 1.Témoins2.Boutondevérication
Appuyezsurleboutondevéricationsurlabatterie
pour indiquer la charge restante de la batterie. Les
témoinss’allumentpendantquelquessecondes.
Témoins Charge
restante
Allumé Éteint
75 % à 100 %
50 % à 75 %
25 % à 50 %
0 % à 25 %
NOTE :Selonlesconditionsd’utilisationetlatem-
pératureambiante,l’indicationpeutêtrelégèrement
différente de la capacité réelle.
Fonctionnement de la gâchette
►Fig.3: 1.Gâchette
ATTENTION : Avant d’insérer la batterie dans
l’outil, vériez toujours que la gâchette fonc-
tionne bien et revient en position d’arrêt lorsque
vous la relâchez.
Ilsuftd’enclencherlagâchettepourdémarrerl’outil.
Lavitessedel’outilaugmenteàmesurequel’onaccroît
lapressionexercéesurlagâchette.Pourl’arrêter,
relâchezlagâchette.
NOTE :L’outils’arrêteraautomatiquementsivous
continuezd’enclencherlagâchettependant6
minutes environ.
Allumage de la lampe avant
ATTENTION : Évitez de regarder directement
le faisceau lumineux ou sa source.
►Fig.4: 1. Lampe
►Fig.5: 1. Bouton
Enclenchezlagâchettepourallumerlalampe.
Relâchez-lapourl’éteindre.Lalampes’éteintenviron
10secondesaprèsavoirrelâchélagâchette.
Pour maintenir la lampe éteinte, désactivez le statut
delalampe.Commencezparenclencheretrelâcherla
gâchette.Appuyezensuitesurlebouton pendant
une seconde dans les 10 secondes.
Pourréactiverlestatutdelalampe,appuyezànouveau
delamêmemanièresurlebouton.
NOTE :Pourvériersilalampeestactivéeoudésac-
tivée,enclenchezlagâchette.Silalampes’allume
lorsquevousenclenchezlagâchette,celasignie
qu’elleestactivée.Silalampenes’allumepas,cela
signiequ’elleestdésactivée.
NOTE :Encasdesurchauffedel’outil,lalumière
clignotependantuneminute,puisl’afcheuràDEL
s’éteint.Ilfautalorslaisserrefroidirl’outilavantdele
remettre en marche.
NOTE : Retirez la saleté sur la lentille de la lampe
avecunchiffonsec.Prenezsoindenepaséraer
la lentille de la lampe sous peine de diminuer son
éclairage.
Fonctionnement de l’inverseur
►Fig.6: 1.Levierdel’inverseur
ATTENTION : Vériez toujours le sens de
rotation avant d’utiliser l’outil.
ATTENTION : N’utilisez l’inverseur qu’une
fois que l’outil est complètement arrêté. Si vous
changezlesensderotationavantl’arrêtdel’outil,
vousrisquezdel’endommager.
ATTENTION : Lorsque vous n’utilisez pas
l’outil, placez toujours le levier de l’inverseur en
position neutre.
L’outilpossèdeuninverseurquipermetdechanger
lesensderotation.Enfoncezlelevierdel’inverseur
ducôtéApourunerotationdanslesensdesaiguilles
d’unemontre,ouducôtéBpourunerotationdansle
sensinversedesaiguillesd’unemontre.
Lagâchettenepeutpasêtreenclenchéelorsquele
levierdel’inverseursetrouveenpositionneutre.

14 FRANÇAIS
Changement de la force du choc
►Fig.7: 1. Puissant 2. Faible 3.Moded’arrêtautoma-
tiqueenrotationarrière4.Modiéselontrois
niveaux 5. Bouton
Vouspouvezmodierlaforcedepercussionselontroisniveaux:
puissant,faibleetmoded’arrêtautomatiqueenrotationarrière.
Cecivouspermetd’obtenirunserrageadaptéautypedetravail.
Chaque fois que le bouton est enfoncé, le nombre de
coups change selon trois niveaux.
Lemoded’arrêtautomatiqueenrotationarrièrefonctionneuniquementsivousenclenchezàfondlagâchetteavec
l’outiltournantdanslesensinversedesaiguillesd’unemontre.Unefoisqueleboulonoul’écrouestassezdesserré,
l’outilarrêtelapercussionetlarotation.
Laforceduchocestmodiablependantenvironuneminuteaprèsavoirrelâchélagâchette.
Gradation de la force du choc
afchée sur le panneau
Frappes maximum Objectif Exemple d’application
Rude 3 600 min-1 Serrage lorsque le travail exige
force et vitesse.
Assemblagedeschâssis
d’acier.
Doux 2 000 min-1 Serrage lorsque le travail exige
unréglagenavecunboulon
depetitdiamètre.
Assemblagedemeubles.
Moded’arrêtautomatiqueen
rotationarrière
3 600 min-1 Desserrage avec fonction
d’arrêtautomatique.
Désassemblage de boulons
ou écrous.
NOTE :Lemoded’arrêtautomatiqueenrotationarrièren’estdisponiblequelorsquel’outiltournedanslesens
inversedesaiguillesd’unemontre.Sil’outiltournedanslesensdesaiguillesd’unemontreenmoded’arrêtauto-
matiqueenrotationarrière,laforcedepercussionetlavitesseserontidentiquesàcellesdumodedepercussion
puissant.
NOTE :Lorsquetouslesvoyantsdutableaudecommandes’éteignent,l’outilestmishorstensionpouréconomi-
serlabatterie.Ledegrédelaforcedepercussionpeutêtrevériéenenclenchantlégèrementlagâchettesans
quel’outildémarre.
NOTE :Ledegrédelaforcedepercussionnepeutpasêtremodiépendantquevousenclenchezlagâchette.
ASSEMBLAGE
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que sa batterie est reti-
rée avant d’effectuer toute tâche dessus.
Sélection de la bonne douille à choc
Utiliseztoujoursunedouilleàchocdetaillecorrecte
pour les boulons et les écrous. Une douille à choc de
taille incorrecte entraînera un couple de serrage impré-
cisetinégalet/ouendommageraleboulonoul’écrou.
Pose ou dépose de la douille à choc
Accessoire en option
►Fig.8: 1. Douille à choc 2. Carré conducteur
Pour installer la douille à choc, poussez-la dans le carré
conducteurdel’outiljusqu’àcequ’elleseverrouilleenplace.
Pour retirer la douille à choc, tirez simplement dessus.
Installation du crochet
ATTENTION : Lorsque vous installez le cro-
chet, xez-le toujours en place fermement avec la
vis.Sinon,lecrochetpourraitsedétacherdel’outilet
vous blesser.
►Fig.9: 1. Rainure 2. Crochet 3. Vis
L’outilestéquipéd’uncrochetpratiquequipermet
del’accrochertemporairement.Cecrochets’installe
d’uncôtécommedel’autredel’outil.Pourinstallerle
crochet, insérez-le dans une des rainures situées de
chaquecôtéducarterdel’outil,puisserrez-leavec
deuxvis.Pourl’enlever,desserrezlesvisetretirez-le.

15 FRANÇAIS
UTILISATION
ATTENTION : Insérez toujours la batterie à
fond jusqu’à ce qu’elle se verrouille en place. Si le
voyantrougesurledessusduboutonestvisible,cela
signiequ’ellen’estpasbienverrouillée.Insérez-la
complètementjusqu’àcequelevoyantrougenesoit
plus visible. Sinon, elle pourrait tomber accidentelle-
mentdel’outil,aurisquedevousblesseroudebles-
serquelqu’unsetrouvantprèsdevous.
►Fig.10
Tenezl’outilfermementetplacezladouilleàchocsur
leboulonoul’écrou.Mettezl’outilenmarcheetserrez
pendant la durée de serrage appropriée.
Le couple de serrage correct peut varier en fonction du
typeoudeladimensionduboulon,dumatériaudela
pièceàxer,etc.Lerapportentrelecoupledeserrage
etladuréedeserrageestindiquédanslesgures.

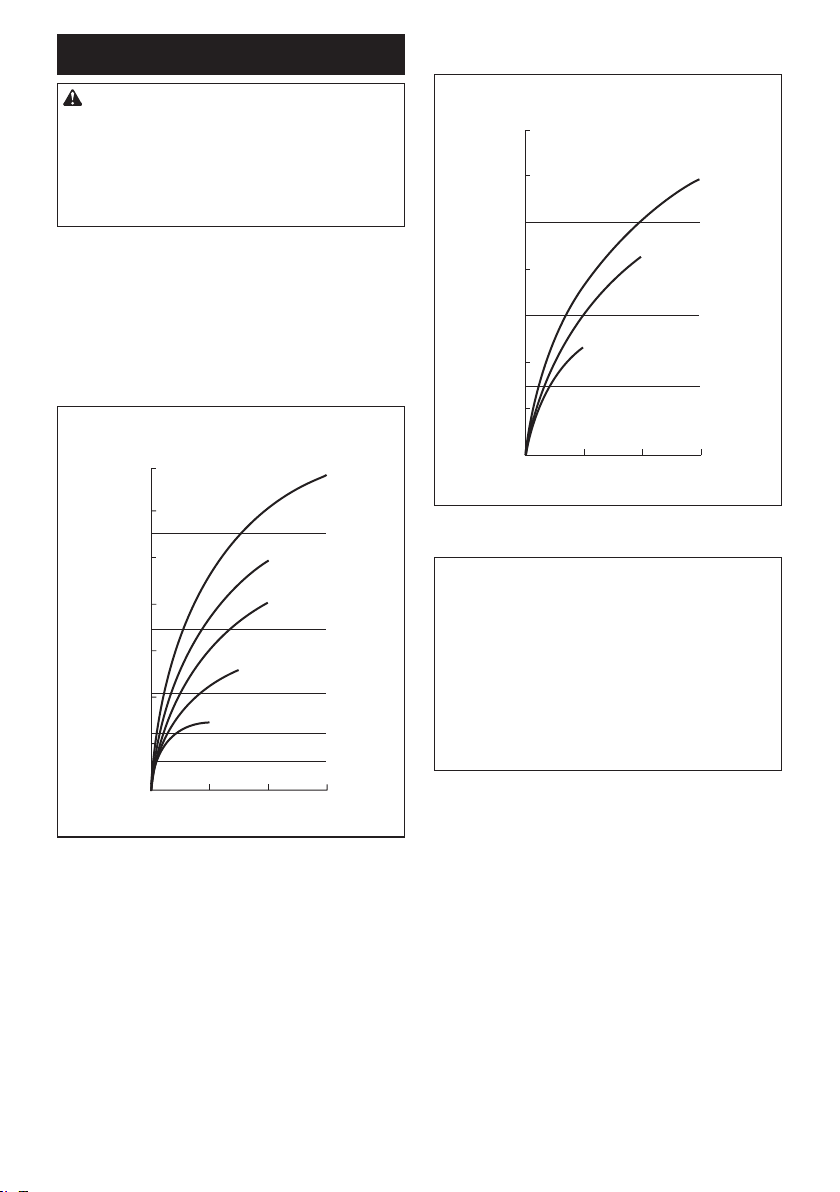

Couple de serrage correct pour boulon standard
N•m
(kgf•cm)
2
1
2
13
0
100
(1020)
120
(1224)
80
(816)
60
(612)
40
(408)
20
(204)
M12
M14
M10
M12
M14
M10
M8
M8
140
(1430)
M16
M16
1.Duréedeserrage(ensecondes)2. Couple de
serrage
Couple de serrage correct pour boulon à haute
résistance
2
1
140
(1430)
N•m
(kgf•cm)
210
80
(816)
60
(612)
40
(408)
20
(204)
3
100
(1020)
120
(1224)
M10
M12
M12
M8
M8
M10
1.Duréedeserrage(ensecondes)2. Couple de
serrage
NOTE :Tenezl’outildesortequ’ilpointebiendroit
versleboulonoul’écrou.
NOTE : Un couple de serrage excessif peut abîmer
leboulon,l’écrououladouilleàchoc.Avantde
commencerletravail,effectueztoujoursuntestpour
connaître la durée de serrage adéquate pour le bou-
lonoul’écrou.
NOTE :Sil’outilfonctionnedefaçoncontinuejusqu’à
cequelabatteriesoitcomplètementdéchargée,
laissez-le reposer pendant 15 minutes avant de
poursuivre le travail avec une batterie fraîchement
rechargée.
Lecoupledeserragedépendd’uncertainnombrede
facteurs, comme suit. Une fois le serrage terminé, véri-
eztoujourslecoupleavecuneclédynamométrique.
1. Lorsquelabatterieestpresquecomplètement
déchargée, la tension tombe et le couple de ser-
rage diminue.
2. Douille à choc
• L’utilisationd’unedouilleàchocdetaille
incorrecte entraînera une réduction du
couple de serrage.
• Unedouilleàchocusée(usuresurl’extré-
mitéhexagonaleousurl’extrémitécarrée)
entraînera une réduction du couple de
serrage.
3. Boulon
• Mêmesilecoefcientducoupleetlacaté-
gorieduboulonsontlesmêmes,lecouple
de serrage correct variera en fonction du
diamètredeboulon.

16 FRANÇAIS
• Mêmesilesdiamètresdesboulonssontles
mêmes,lecoupledeserragecorrectvariera
enfonctionducoefcientdecouple,dela
catégorie du boulon et de la longueur du
boulon.
4. Lecoupledeserrageestaffectéparlafaçondont
voustenezl’outiloulapièce,ouparlapositionde
vissage.
5. Lefonctionnementdel’outilàvitesseréduite
entraîne une diminution du couple de serrage.
ENTRETIEN
ATTENTION : Assurez-vous toujours que
l’outil est hors tension et que la batterie est reti-
rée avant d’y effectuer tout travail d’inspection ou
d’entretien.
REMARQUE : N’utilisez jamais d’essence, ben-
zine, diluant, alcool ou autre produit similaire.
Cela risquerait de provoquer la décoloration, la
déformation ou la ssuration de l’outil.
PourassurerlaSÉCURITÉetlaFIABILITÉduproduit,
touteréparation,touttravaild’entretienouderéglage
doiventêtreeffectuésparuncentred’entretienMakita
agréé,avecdespiècesderechangeMakita.
ACCESSOIRES EN
OPTION
ATTENTION : Ces accessoires ou pièces
complémentaires sont recommandés pour l’utili-
sation avec l’outil Makita spécié dans ce mode
d’emploi.L’utilisationdetoutautreaccessoireou
piècecomplémentairepeutcomporterunrisquede
blessure.N’utilisezlesaccessoiresoupiècescomplé-
mentairesqu’auxnsauxquellesilsontétéconçus.
Pour obtenir plus de détails sur ces accessoires,
contactezvotrecentred’entretienlocalMakita.
• Douilleàchoc
• Étuidetransportenplastique
• BatterieetchargeurMakitad’origine
NOTE : Il se peut que certains éléments de la liste
soientcomprisdansl’emballagedel’outilentant
qu’accessoiresstandard.Ilspeuventvarierd’unpays
àl’autre.

17 DEUTSCH
DEUTSCH (Original-Anleitung)
TECHNISCHE DATEN
Modell: TW160D
Anzugskapazitäten Standardschraube M8 - M16
HV-Schraube M6 - M12
Antriebsvierkant 9,5 mm
Leerlaufdrehzahl Starker Schlagmodus 0 - 2.400 min-1
Schwacher Schlagmodus 0 - 1.300 min-1
Schlagzahl pro Minute Starker Schlagmodus 0 - 3.600 min-1
Schwacher Schlagmodus 0 - 2.000 min-1
Gesamtlänge 144 mm
Nennspannung 10,8 V Gleichstrom - 12 V max.
Nettogewicht 1,0 - 1,2 kg
• Wirbehaltenunsvor,ÄnderungendertechnischenDatenimZugederEntwicklungunddestechnischen
FortschrittsohnevorherigeAnkündigungvorzunehmen.
• DietechnischenDatenkönnenvonLandzuLandunterschiedlichsein.
• DasGewichtkannabhängigvondemAufsatz(denAufsätzen),einschließlichdesAkkus,unterschiedlich
sein.DieleichtesteunddieschwersteKombination,gemäßdemEPTA-Verfahren01/2014,sindinderTabelle
angegeben.
Zutreffende Akkus und Ladegeräte
Akku BL1015/BL1016/BL1020B/BL1021B/BL1040B/BL1041B
Ladegerät DC10SA/DC10SB/DC10WC/DC10WD/DC18RE
• EinigederobenaufgelistetenAkkusundLadegerätesindjenachIhremWohngebieteventuellnichterhältlich.
WARNUNG: Verwenden Sie nur die oben aufgeführten Akkus und Ladegeräte. Bei Verwendung irgend-
welcherandererAkkusundLadegerätebestehtVerletzungs-und/oderBrandgefahr.
Vorgesehene Verwendung
DasWerkzeugistfürdasAnziehenvonSchraubenund
Muttern vorgesehen.
Geräusch
TypischerA-bewerteterGeräuschpegelermitteltgemäß
EN62841-2-2:
Schalldruckpegel(LpA):90dB(A)
Schallleistungspegel(LWA):101dB(A)
Messunsicherheit(K):3dB(A)
HINWEIS:Der(Die)angegebene(n)
Schallemissionswert(e)wurde(n)imEinklangmitder
Standardprüfmethodegemessenundkann(können)
fürdenVergleichzwischenWerkzeugenherangezo-
gen werden.
HINWEIS:Der(Die)angegebene(n)
Schallemissionswert(e)kann(können)auchfüreine
VorbewertungdesGefährdungsgradsverwendet
werden.
WARNUNG: Einen Gehörschutz tragen.
WARNUNG: Die Schallemission während der
tatsächlichen Benutzung des Elektrowerkzeugs
kann je nach der Benutzungsweise des
Werkzeugs, und speziell je nach der Art des bear-
beiteten Werkstücks, von dem (den) angegebenen
Wert(en) abweichen.
WARNUNG: Identizieren Sie
Sicherheitsmaßnahmen zum Schutz des
Benutzers anhand einer Schätzung des
Gefährdungsgrads unter den tatsäch-
lichen Benutzungsbedingungen (unter
Berücksichtigung aller Phasen des Arbeitszyklus,
wie z. B. Ausschalt- und Leerlaufzeiten des
Werkzeugs zusätzlich zur Betriebszeit).
Schwingungen
Schwingungsgesamtwert(Drei-Achsen-Vektorsumme)
ermitteltgemäß
EN62841-2-2:
Arbeitsmodus:SchlagschraubenvonBefestigungsteilen
dermaximalenKapazitätdesWerkzeugs
Schwingungsemission(ah):11,0m/s2
Messunsicherheit(K):1,5m/s2

18 DEUTSCH
HINWEIS:
Der(Die)angegebene(n)
Vibrationsgesamtwert(e)wurde(n)imEinklangmitder
Standardprüfmethodegemessenundkann(können)fürden
VergleichzwischenWerkzeugenherangezogenwerden.
HINWEIS:
Der(Die)angegebene(n)
Vibrationsgesamtwert(e)kann(können)auchfüreine
VorbewertungdesGefährdungsgradsverwendetwerden.
WARNUNG:
Die Vibrationsemission während
der tatsächlichen Benutzung des Elektrowerkzeugs
kann je nach der Benutzungsweise des Werkzeugs,
und speziell je nach der Art des bearbeite-
ten Werkstücks, von dem (den) angegebenen
Emissionswert(en) abweichen.
WARNUNG:
Identizieren Sie
Sicherheitsmaßnahmen zum Schutz des Benutzers
anhand einer Schätzung des Gefährdungsgrads unter
den tatsächlichen Benutzungsbedingungen (unter
Berücksichtigung aller Phasen des Arbeitszyklus, wie
z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs
zusätzlich zur Betriebszeit).
EG-Konformitätserklärung
Nur für europäische Länder
DieEG-KonformitätserklärungistalsAnhangAindieser
Bedienungsanleitung enthalten.
SICHERHEITSWARNUNGEN
Allgemeine Sicherheitswarnungen
für Elektrowerkzeuge
WARNUNG: Lesen Sie alle mit die-
sem Elektrowerkzeug gelieferten
Sicherheitswarnungen, Anweisungen,
Abbildungen und technischen Daten durch. Eine
MissachtungderuntenaufgeführtenAnweisungen
kannzueinemelektrischenSchlag,Brandund/oder
schwerenVerletzungenführen.
Bewahren Sie alle Warnungen
und Anweisungen für spätere
Bezugnahme auf.
DerAusdruck„Elektrowerkzeug“indenWarnhinweisen
beziehtsichaufIhrmitNetzstrom(mitKabel)oderAkku
(ohneKabel)betriebenesElektrowerkzeug.
Sicherheitswarnungen für
Akku-Schlagschrauber
1. Halten Sie das Elektrowerkzeug nur an den
isolierten Griffächen, wenn Sie Arbeiten
ausführen, bei denen die Gefahr besteht, dass
das Befestigungselement verborgene Kabel
kontaktiert.BeiKontaktmiteinemStromführen-
denKabelkönnendiefreiliegendenMetallteile
desElektrowerkzeugsebenfallsStromführend
werden, so dass der Benutzer einen elektrischen
Schlag erleiden kann.
2. Tragen Sie Gehörschützer.
3. Überprüfen Sie den
Schlagsteckschlüsseleinsatz vor der
Montage sorgfältig auf Verschleiß, Risse oder
Beschädigung.
4. Halten Sie das Werkzeug mit festem Griff.
5. Halten Sie Ihre Hände von rotierenden Teilen
fern.
6. Berühren Sie den
Schlagsteckschlüsseleinsatz, die Schraube,
die Mutter oder das Werkstück nicht unmit-
telbar nach dem Arbeitsvorgang.DieTeile
könnensehrheißseinundHautverbrennungen
verursachen.
7. Achten Sie stets auf sicheren Stand.
Vergewissern Sie sich bei Einsatz des
Werkzeugs an hochgelegenen Arbeitsplätzen,
dass sich keine Personen darunter aufhalten.
8. Das korrekte Anzugsmoment kann je nach Art
oder Größe der Schraube unterschiedlich sein.
Überprüfen Sie das Anzugsmoment mit einem
Drehmomentschlüssel.
DIESE ANWEISUNGEN
AUFBEWAHREN.
WARNUNG: Lassen Sie sich NICHT durch
Bequemlichkeit oder Vertrautheit mit dem Produkt
(durch wiederholten Gebrauch erworben) von der
strikten Einhaltung der Sicherheitsregeln für das
vorliegende Produkt abhalten.
MISSBRAUCH oder Missachtung der
Sicherheitsvorschriften in dieser Anleitung kön-
nen schwere Verletzungen verursachen.
Wichtige Sicherheitsanweisungen
für Akku
1. Lesen Sie vor der Benutzung des Akkus alle
Anweisungen und Warnhinweise, die an (1)
Ladegerät, (2) Akku und (3) Akkuwerkzeug
angebracht sind.
2. Unterlassen Sie ein Zerlegen des Akkus.
3. Falls die Betriebszeit beträchtlich kürzer
geworden ist, stellen Sie den Betrieb sofort
ein. Anderenfalls besteht die Gefahr von
Überhitzung, möglichen Verbrennungen und
sogar einer Explosion.
4. Falls Elektrolyt in Ihre Augen gelangt, waschen
Sie sie mit sauberem Wasser aus, und
begeben Sie sich unverzüglich in ärztliche
Behandlung. Anderenfalls können Sie Ihre
Sehkraft verlieren.
5. Der Akku darf nicht kurzgeschlossen werden:
(1) Die Kontakte dürfen nicht mit leitfähigem
Material berührt werden.
(2) Lagern Sie den Akku nicht in einem
Behälter zusammen mit anderen
Metallgegenständen, wie z. B. Nägel,
Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch
Regen aus.

19 DEUTSCH
Ein Kurzschluss des Akkus verursacht star-
ken Stromuss, der Überhitzung, mögliche
Verbrennungen und einen Defekt zur Folge
haben kann.
6. Lagern Sie das Werkzeug und den Akku nicht
an Orten, an denen die Temperatur 50 °C errei-
chen oder überschreiten kann.
7. Versuchen Sie niemals, den Akku zu verbren-
nen, selbst wenn er stark beschädigt oder
vollkommen verbraucht ist. Der Akku kann im
Feuer explodieren.
8. Achten Sie darauf, dass der Akku nicht fallen
gelassen oder Stößen ausgesetzt wird.
9. Benutzen Sie keine beschädigten Akkus.
10. Die enthaltenen Lithium-Ionen-Akkus unter-
liegen den Anforderungen der Gefahrengut-
Gesetzgebung.
FürkommerzielleTransporte,z.B.durch
DritteoderSpediteure,müssenbesondere
AnforderungenzuVerpackungundEtikettierung
beachtet werden.
ZurVorbereitungdeszutransportierenden
ArtikelsisteineBeratungdurcheinenExpertenfür
Gefahrenguterforderlich.BittebeachtenSiemög-
licherweiseausführlicherenationaleVorschriften.
ÜberklebenoderverdeckenSieoffeneKontakte,
undverpackenSiedenAkkuso,dassersichin
der Verpackung nicht umher bewegen kann.
11. Befolgen Sie die örtlichen Bestimmungen
bezüglich der Entsorgung von Akkus.
12. Verwenden Sie die Akkus nur mit den von
Makita angegebenen Produkten. Das Einsetzen
derAkkusinnichtkonformeProduktekannzu
einemBrand,übermäßigerHitzebildung,einer
ExplosionoderAuslaufenvonElektrolytführen.
DIESE ANWEISUNGEN
AUFBEWAHREN.
VORSICHT: Verwenden Sie nur Original-
Makita-Akkus. Die Verwendung von Nicht-Original-
Makita-AkkusodervonAkkus,dieabgeändert
wordensind,kannzumBerstendesAkkusund
darausresultierendenBränden,Personenschäden
undBeschädigungführen.Außerdemwirddadurch
dieMakita-GarantiefürdasMakita-Werkzeugund
-Ladegerätungültig.
Hinweise zur Aufrechterhaltung
der maximalen
Akku-Nutzungsdauer
1. Laden Sie den Akku, bevor er vollkommen
erschöpft ist. Schalten Sie das Werkzeug stets
aus, und laden Sie den Akku, wenn Sie ein
Nachlassen der Werkzeugleistung feststellen.
2. Unterlassen Sie erneutes Laden eines voll
aufgeladenen Akkus. Überladen führt zu einer
Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur
zwischen 10 – 40 °C. Lassen Sie einen heißen
Akku abkühlen, bevor Sie ihn laden.
FUNKTIONSBESCHREIBUNG
VORSICHT:
Vergewissern Sie sich vor
der Durchführung von Einstellungen oder
Funktionsprüfungen des Werkzeugs stets, dass das
Werkzeug ausgeschaltet und der Akku abgenommen ist.
Anbringen und Abnehmen des Akkus
VORSICHT:
Schalten Sie das Werkzeug stets
aus, bevor Sie den Akku anbringen oder abnehmen.
VORSICHT:
Halten Sie das Werkzeug und den
Akku beim Anbringen oder Abnehmen des Akkus
sicher fest.WennSiedasWerkzeugunddenAkku
nichtsicherfesthalten,könnensieIhnenausderHand
rutschen,waszueinerBeschädigungdesWerkzeugs
unddesAkkusundzuKörperverletzungenführenkann.
►Abb.1: 1.RoteAnzeige2.Knopf3.Akku
ZiehenSiedenAkkuzumAbnehmenvomWerkzeug
ab,währendSiedenKnopfanderVorderseitedes
Akkusverschieben.
RichtenSiezumAnbringendesAkkusdessen
FührungsfederaufdieNutimGehäuseaus,undschie-
benSiedenAkkuhinein.SchiebenSieihnvollständig
ein,bisermiteinemhörbarenKlickeneinrastet.Falls
dieroteAnzeigeanderOberseitedesKnopfessichtbar
ist,istderAkkunichtvollständigverriegelt.
VORSICHT:
Schieben Sie den Akku stets bis
zum Anschlag ein, bis die rote Anzeige nicht mehr
sichtbar ist.AnderenfallskannerausdemWerkzeugher-
ausfallen und Sie oder umstehende Personen verletzen.
VORSICHT:
Unterlassen Sie Gewaltanwendung
beim Anbringen des Akkus.FallsderAkkunichtrei-
bungslos hineingleitet, ist er nicht richtig ausgerichtet.
Akku-Schutzsystem
DasWerkzeugistmiteinemAkku-Schutzsystemaus-
gestattet.DiesesSystemschaltetdieStromversorgung
desMotorsautomatischab,umdieAkku-Lebensdauer
zuverlängern.
DasWerkzeugschaltetsichwährenddesBetriebs
automatischab,wennWerkzeugund/oderAkkueiner
der folgenden Bedingungen unterliegen:
Überlastung:
DasWerkzeugwirdaufeineWeisebenutzt,dieeine
ungewöhnlichhoheStromaufnahmebewirkt.
SchaltenSieindieserSituationdasWerkzeugaus,
undbrechenSiedieArbeitab,dieeineÜberlastung
desWerkzeugsverursachthat.SchaltenSiedanndas
Werkzeugwiederein,umneuzustarten.
FallsdasWerkzeugnichtstartet,istderAkkuüberhitzt.
LassenSiedenAkkuindieserSituationabkühlen,
bevorSiedasWerkzeugwiedereinschalten.
Niedrige Akkuspannung:
DieAkku-Restkapazitätistzuniedrig,unddas
Werkzeugfunktioniertnicht.WennSiedasWerkzeug
einschalten,läuftderMotorwiederan,bleibtaberbald
daraufstehen.NehmenSieindieserSituationdenAkku
ab, und laden Sie ihn auf.

20 DEUTSCH
Anzeigen der Akku-Restkapazität
Nur für Akkus mit Anzeige
►Abb.2: 1.Anzeigelampen2.Prüftaste
DrückenSiediePrüftasteamAkku,umdieAkku-
Restkapazitätanzuzeigen.DieAnzeigelampenleuchten
wenige Sekunden lang auf.
Anzeigelampen Restkapazität
Erleuchtet Aus
75% bis 100%
50% bis 75%
25% bis 50%
0% bis 25%
HINWEIS:Abhängigvonden
Benutzungsbedingungen und der
UmgebungstemperaturkanndieAnzeigegeringfügig
vondertatsächlichenKapazitätabweichen.
Schalterfunktion
►Abb.3: 1.Ein-Aus-Schalter
VORSICHT: Vergewissern Sie sich vor dem
Einsetzen des Akkus in das Werkzeug stets, dass
der Ein-Aus-Schalter ordnungsgemäß funktio-
niert und beim Loslassen in die AUS-Stellung
zurückkehrt.
DrückenSiezumEinschaltendesWerkzeugseinfach
denEin-Aus-Schalter.DieDrehzahlerhöhtsichdurch
verstärkteDruckausübungaufdenEin-Aus-Schalter.
LassenSiedenEin-Aus-SchalterzumAnhaltenlos.
HINWEIS:DasWerkzeugbleibtautomatischstehen,
wennderEin-Aus-Schalteretwa6Minutenlang
betätigtwird.
Einschalten der Frontlampe
VORSICHT: Blicken Sie nicht direkt in die
Lampe oder die Lichtquelle.
►Abb.4: 1. Lampe
►Abb.5: 1.Taste
DrückenSiedenEin-Aus-Schalter,umdieLampe
einzuschalten. Durch Loslassen wird die Lampe aus-
geschaltet.DieLampeerlischtungefähr10Sekunden
nachdemLoslassendesEin-Aus-Schalters.
Um die Lampe ausgeschaltet zu halten, schalten Sie
denLampenstatusaus.BetätigenSiezuerstden
Auslöseschalter,undlassenSieihndannlos.Drücken
SiedanndieTaste füreineSekundeinnerhalbvon
10 Sekunden.
UmdenLampenstatuswiedereinzuschalten,drücken
SiedieTasteerneutaufähnlicheWeise.
HINWEIS:BetätigenSiedenEin-Aus-Schalter,um
denLampenstatuszuüberprüfen.WenndieLampe
beiBetätigungdesEin-Aus-Schaltersaueuchtet,
stehtderLampenstatusaufEIN.WenndieLampe
nichtaueuchtet,stehtderLampenstatusaufAUS.
HINWEIS:WenndasWerkzeugüberhitztist,blinkt
die Leuchte eine Minute lang, und dann erlischt die
LED-Anzeige.LassenSiedasWerkzeugindiesem
Fallabkühlen,bevorSiedieArbeitfortsetzen.
HINWEIS:WischenSieSchmutzaufder
LampenlinsemiteinemtrockenenTuchab.Achten
Siesorgfältigdarauf,dassSiedieLampenlinsenicht
verkratzen,weilsichsonstdieLichtstärkeverringert.
Funktion des
Drehrichtungsumschalters
►Abb.6: 1. Drehrichtungsumschalthebel
VORSICHT: Prüfen Sie stets die
Drehrichtung, bevor Sie mit der Arbeit beginnen.
VORSICHT: Betätigen Sie den
Drehrichtungsumschalter erst, nachdem das
Werkzeug völlig zum Stillstand gekommen ist.
Durch Umschalten der Drehrichtung bei noch lau-
fendemWerkzeugkanndasWerkzeugbeschädigt
werden.
VORSICHT: Stellen Sie den
Drehrichtungsumschalthebel stets auf die
Neutralstellung, wenn Sie das Werkzeug nicht
benutzen.
DiesesWerkzeugbesitzteinen
Drehrichtungsumschalter.DrückenSieaufdieSeiteA
desDrehrichtungsumschalthebelsfürRechtsdrehung,
undaufdieSeiteBfürLinksdrehung.
In der Neutralstellung des Drehrichtungsumschalthebels
istderEin-Aus-Schalterverriegelt.
This manual suits for next models
2
Table of contents
Languages:
Other Makita Power Tools manuals

Makita
Makita BJN160 User manual

Makita
Makita DUX18ZX1 User manual

Makita
Makita BJS160 User manual

Makita
Makita HM1801 User manual

Makita
Makita GWT07 User manual

Makita
Makita DST220 User manual

Makita
Makita GRH08 User manual

Makita
Makita TM3010C User manual

Makita
Makita GS5000 Manual

Makita
Makita HM1317C User manual

Makita
Makita DF033DZ User manual

Makita
Makita Makstar BSS610 User manual

Makita
Makita 5094D User manual

Makita
Makita JV0600 User manual

Makita
Makita HM1317C User manual

Makita
Makita DJS200 User manual

Makita
Makita UP100D User manual

Makita
Makita HM0871C User manual

Makita
Makita PJ7000 User manual

Makita
Makita Makstar BSS610 User manual
