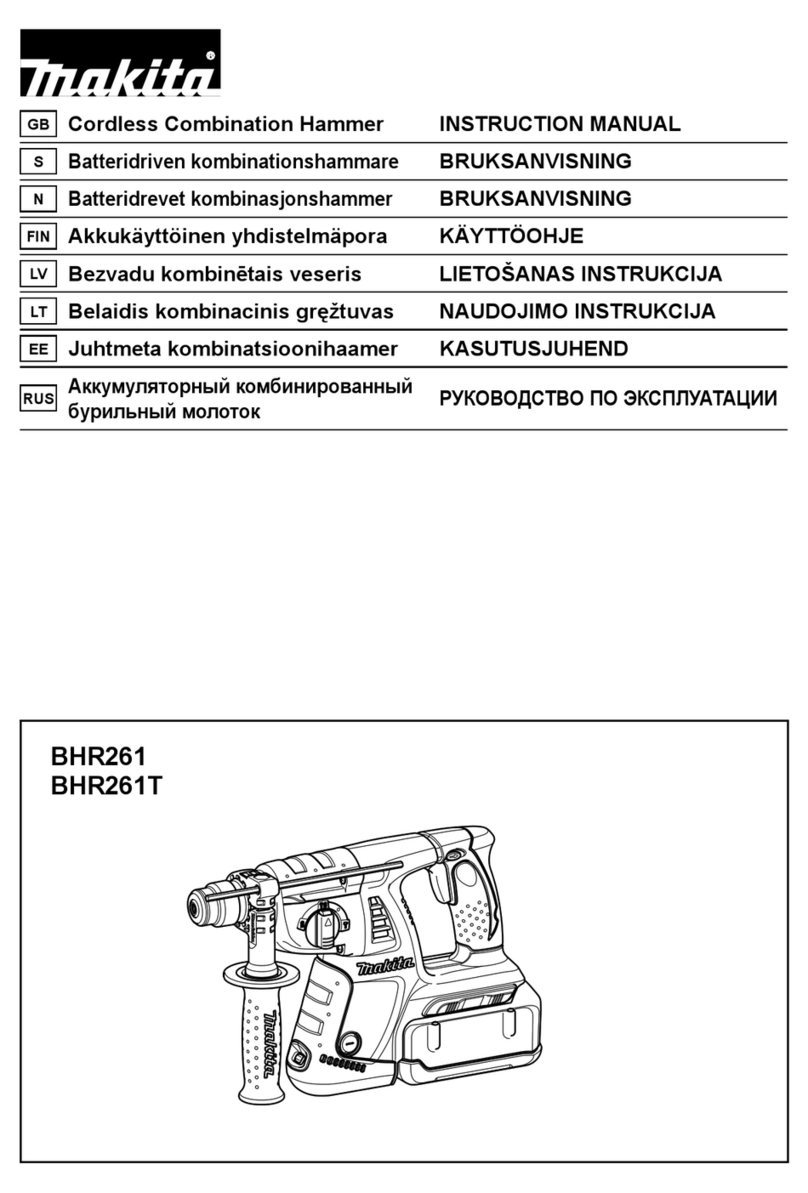

Makita BHR261T User manual

1
GB Cordless Combination Hammer INSTRUCTION MANUAL
UA Багаторежимний бездротовий
бурильний молоток ІНСТРУКЦІЯ ЗЕКСПЛУАТАЦІЇ
PL
Bezprzewodowa Młotkowiertarka INSTRUKCJA OBSŁUGI
RO Ciocan combinat cu acumulatori MANUAL DE INSTRUCŢIUNI
DE Akku-Kombi-Bohrhammer BEDIENUNGSANLEITUNG
HU Akkumulátoros kombikalapács HASZNÁLATI KÉZIKÖNYV
SK
Akumulátorové kombinované kladivo NÁVOD NA OBSLUHU
CZ
Akumulátorové kombinované vrtací kladivo NÁVOD K OBSLUZE
BHR261
BHR261T

2
1
2
3
1 009666
1
2 009667
1
3 009668
1
AB
4 009669
1
23
5 009684
12
3
4
6 009685
1
7 009670
1
8 009671
1
9 009672
1
2
34
5
6
10 009673
1
2
11 009664
1
2
12 009674
1
2
13 009675
1
2
14 009676 15 009677

3
1
16 009678
1
17 001300 18 009679
1
19 002449 20 009680
1
2
21 009682
1
2
22 009683
1
2
3
23 009927
1
2
3
4
24 009928
1
2
3
25 009926
1
26 001145
1
2
27 009681

4
ENGLISH (Original instructions)
Explanation of general view
1-1. Red part
1-2. Button
1-3. Battery cartridge
2-1. Switch trigger
3-1. Lamp
4-1. Reversing switch lever
5-1. Quick change chuck for SDS-plus
5-2. Change cover
5-3. Change cover line
6-1. Quick change drill chuck
6-2. Spindle
6-3. Change cover line
6-4. Change cover
7-1. Rotation with hammering
8-1. Rotation only
9-1. Hammering only
10-1. Grip base
10-2. Teeth
10-3. Loosen
10-4. Tighten
10-5. Side grip
10-6. Protrusion
11-1. Bit shank
11-2. Bit grease
12-1. Bit
12-2. Chuck cover
13-1. Bit
13-2. Chuck cover
14-1. O symbol
14-2. Action mode changing knob
16-1. Depth gauge
17-1. Dust cup
19-1. Blow-out bulb
21-1. Chuck adapter
21-2. Keyless drill chuck
22-1. Sleeve
22-2. Ring
23-1. Change cover line
23-2. Quick change chuck for SDS-plus
23-3. Change cover
24-1. Spindle
24-2. Quick change drill chuck
24-3. Change cover line
24-4. Change cover
25-1. Sleeve
25-2. Ring
25-3. Quick change drill chuck
26-1. Limit mark
27-1. Brush holder cap
27-2. Screwdriver
SPECIFICATIONS
Model BHR261 BHR261T
Concrete 26 mm
Steel 13 mm
Capacities
Wood 32 mm
No load speed (min-1) 0 - 1,200
Blows per minute 0 - 4,800
Overall length 363 mm 387 mm
Net weight 4.5 kg 4.7 kg
Rated voltage D.C. 36 V
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Note: Specifications and battery cartridge may differ from country to country.
• Weight, with battery cartridge, according to EPTA-Procedure 01/2003
ENE043-1
Intended use
The tool is intended for hammer drilling and drilling in
brick, concrete and stone as well as for chiselling work.
It is also suitable for drilling without impact in wood, metal,
ceramic and plastic.
ENG905-1
Noise
The typical A-weighted noise level determined according
to EN60745:
Model BHR261
Sound pressure level (LpA) : 91 dB(A)
Sound power level (LWA) : 102 dB(A)
Uncertainty (K) : 3 dB(A)
Model BHR261T
Sound pressure level (LpA) : 92 dB(A)
Sound power level (LWA) : 103 dB(A)
Uncertainty (K) : 3 dB(A)
Wear ear protection
ENG900-1
Vibration
The vibration total value (tri-axial vector sum) determined
according to EN60745:
Model BHR261
Work mode : hammer drilling into concrete
Vibration emission (ah,HD) : 13.5 m/s2
Uncertainty (K) : 1.5 m/s2
Work mode : chiseling
Vibration emission (ah,CHeq) : 11.0 m/s2
Uncertainty (K) : 1.5 m/s2
Work mode: drilling into metal
Vibration emission (ah,D) : 3.0 m/s2
Uncertainty (K) : 1.5 m/s2

5
Model BHR261T
Work mode : hammer drilling into concrete
Vibration emission (ah,HD) : 15.0 m/s2
Uncertainty (K) : 1.5 m/s2
Work mode : chiseling
Vibration emission (ah,CHeq) : 11.0 m/s2
Uncertainty (K) : 2.0 m/s2
Work mode: drilling into metal
Vibration emission (ah,D) : 6.5 m/s2
Uncertainty (K) : 1.5 m/s2
ENG901-1
• The declared vibration emission value has been
measured in accordance with the standard test
method and may be used for comparing one tool
with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the
power tool can differ from the declared emission
value depending on the ways in which the tool is
used.
• Be sure to identify safety measures to protect the
operator that are based on an estimation of
exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it
is running idle in addition to the trigger time).
ENH101-15
For European countries only
EC Declaration of Conformity
We Makita Corporation as the responsible
manufacturer declare that the following Makita
machine(s):
Designation of Machine:
Cordless Combination Hammer
Model No./ Type: BHR261,BHR261T
are of series production and
Conforms to the following European Directives:
2006/42/EC
And are manufactured in accordance with the following
standards or standardised documents:
EN60745
The technical documentation is kept by our authorised
representative in Europe who is:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
30.1.2009
000230
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN
GEA010-1
General Power Tool Safety
Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for
future reference.
GEB046-2
CORDLESS ROTARY HAMMER
SAFETY WARNINGS
1. Wear ear protectors. Exposure to noise can
cause hearing loss.
2. Use auxiliary handle(s), if supplied with the
tool. Loss of control can cause personal injury.
3. Hold power tool by insulated gripping
surfaces, when performing an operation
where the cutting accessory may contact
hidden wiring. Cutting accessory contacting a
"live" wire may make exposed metal parts of the
power tool "live" and could give the operator an
electric shock.
4. Wear a hard hat (safety helmet), safety glasses
and/or face shield. Ordinary eye or sun
glasses are NOT safety glasses. It is also
highly recommended that you wear a dust
mask and thickly padded gloves.
5. Be sure the bit is secured in place before
operation.
6. Under normal operation, the tool is designed
to produce vibration. The screws can come
loose easily, causing a breakdown or accident.
Check tightness of screws carefully before
operation.
7. In cold weather or when the tool has not been
used for a long time, let the tool warm up for a
while by operating it under no load. This will
loosen up the lubrication. Without proper
warm-up, hammering operation is difficult.
8. Always be sure you have a firm footing.
Be sure no one is below when using the tool in
high locations.
9. Hold the tool firmly with both hands.
10. Keep hands away from moving parts.
11. Do not leave the tool running. Operate the tool
only when hand-held.
12. Do not point the tool at any one in the area
when operating. The bit could fly out and
injure someone seriously.

6
13. Do not touch the bit or parts close to the bit
immediately after operation; they may be
extremely hot and could burn your skin.
14. Some material contains chemicals which may
be toxic. Take caution to prevent dust
inhalation and skin contact. Follow material
supplier safety data.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this
instruction manual may cause serious personal
injury.
ENC007-6
IMPORTANT SAFETY
INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product
using battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical
attention right away. It may result in loss of
your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a
container with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current flow,
overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 ﾟC (122 ﾟF).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before
completely discharged.
Always stop tool operation and charge the
battery cartridge when you notice less tool
power.
2. Never recharge a fully charged battery
cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10 ﾟC - 40 ﾟC (50 ﾟF - 104 ﾟF).
Let a hot battery cartridge cool down before
charging it.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.
Installing or removing battery cartridge
CAUTION:
• Hold the tool and the battery cartridge firmly
when installing or removing battery cartridge.
Failure to hold the tool and the battery cartridge
firmly may cause them to slip off your hands and
result in damage to the tool and battery cartridge
and a personal injury.
Fig.1
• Always switch off the tool before insertion or
removal of the battery cartridge.
• To remove the battery cartridge, withdraw it from
the tool while sliding the button on the front of the
cartridge.
• To insert the battery cartridge, align the tongue on
the battery cartridge with the groove in the housing
and slip it into place. Always insert it all the way
until it locks in place with a little click. If you can see
the red part on the upper side of the button, it is not
locked completely. Insert it fully until the red part
cannot be seen. If not, it may accidentally fall out of
the tool, causing injury to you or someone around
you.
• Do not use force when inserting the battery
cartridge. If the cartridge does not slide in easily, it
is not being inserted correctly.
Battery protection system
The battery cartridge is equipped with the protection
system, which automatically cuts off the output power for
its long service life.
The tool may stop during operation when the tool and/or
battery are placed under the following situation. This is
caused by the activation of protection system and does
not show the tool trouble.

7
• When the tool is overloaded:
At this time, release the switch trigger and
remove causes of overload and then pull the
switch trigger again to restart. When the tool
does not work even after pulling the switch
trigger, the battery power auto-stop is still at
work. Charge the battery cartridge before
use.
• When the remaining battery capacity becomes low:
Recharge the battery cartridge.
Switch action
Fig.2
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger actuates
properly and returns to the "OFF" position when
released.
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop.
Lighting up the lamp
Fig.3
CAUTION:
• Do not look in the light or see the source of light
directly.
Pull the switch trigger to light up the lamp. The lamp
keeps on lighting while the switch trigger is being pulled.
The light automatically goes out 10 - 15 seconds after the
switch trigger is released.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of lamp.
Be careful not to scratch the lens of lamp, or it may
lower the illumination.
• Do not use thinner or gasoline to clean the lamp.
Such solvents may damage it.
Reversing switch action
Fig.4
This tool has a reversing switch to change the direction of
rotation. Depress the reversing switch lever from the A
side for clockwise rotation or from the B side for
counterclockwise rotation.
When the reversing switch lever is in the neutral position,
the switch trigger cannot be pulled.
CAUTION:
• Always check the direction of rotation before
operation.
• Use the reversing switch only after the tool comes
to a complete stop. Changing the direction of
rotation before the tool stops may damage the tool.
• When not operating the tool, always set the
reversing switch lever to the neutral position.
Changing the quick change chuck for
SDS-plus
For model BHR261T
The quick change chuck for SDS-plus can be easily
exchanged for the quick change drill chuck.
Removing the quick change chuck for SDS-plus
Fig.5
CAUTION:
• Before removing the quick change chuck for
SDS-plus, always remove the bit.
Grasp the change cover of the quick change chuck for
SDS-plus and turn in the direction of the arrow until the
change cover line moves from the symbol to the
symbol. Pull forcefully in the direction of the arrow.
Attaching the quick change drill chuck
Fig.6
Check the line of the quick change drill chuck shows the
symbol. Grasp the change cover of the quick change
drill chuck and set the line to the symbol.
Place the quick change drill chuck on the spindle of the
tool.
Grasp the change cover of the quick change drill chuck
and turn the change cover line to the symbol until a
click can clearly be heard.
Selecting the action mode
Rotation with hammering
Fig.7
For drilling in concrete, masonry, etc., depress the lock
button and rotate the action mode changing knob to the
symbol. Use a tungsten-carbide tipped bit.
Rotation only
Fig.8
For drilling in wood, metal or plastic materials, depress
the lock button and rotate the action mode changing
knob to the symbol. Use a twist drill bit or wood bit.
Hammering only
Fig.9
For chipping, scaling or demolition operations, depress
the lock button and rotate the action mode changing
knob to the symbol. Use a bull point, cold chisel,
scaling chisel, etc.
CAUTION:
• Do not rotate the action mode changing knob when
the tool is running. The tool will be damaged.
• To avoid rapid wear on the mode change
mechanism, be sure that the action mode changing
knob is always positively located in one of the three
action mode positions.
Torque limiter
The torque limiter will actuate when a certain torque level
is reached. The motor will disengage from the output
shaft. When this happens, the bit will stop turning.

8
CAUTION:
• As soon as the torque limiter actuates, switch off
the tool immediately. This will help prevent
premature wear of the tool.
• Hole saws cannot be used with this tool. They tend
to pinch or catch easily in the hole. This will cause
the torque limiter to actuate too frequently.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out
any work on the tool.
Side grip (auxiliary handle)
Fig.10
CAUTION:
• Always use the side grip to ensure operating safety.
Install the side grip so that the teeth on the grip fit in
between the protrusions on the tool barrel. Then tighten
the grip by turning clockwise at the desired position. It
may be swung 360° so as to be secured at any position.
Bit grease
Coat the bit shank head beforehand with a small amount
of bit grease (about 0.5 -1 g). This chuck lubrication
assures smooth action and longer service life.
Installing or removing the bit
Clean the bit shank and apply bit grease before installing
the bit.
Fig.11
Insert the bit into the tool. Turn the bit and push it in until it
engages.
Fig.12
If the bit cannot be pushed in, remove the bit. Pull the
chuck cover down a couple of times. Then insert the bit
again. Turn the bit and push it in until it engages.
After installing, always make sure that the bit is securely
held in place by trying to pull it out.
To remove the bit, pull the chuck cover down all the way
and pull the bit out.
Fig.13
Bit angle (when chipping, scaling or
demolishing)
Fig.14
The bit can be secured at the desired angle. To change
the bit angle, depress the lock button and rotate the
action mode changing knob to the Osymbol. Turn the bit
to the desired angle.
Depress the lock button and rotate the action mode
changing knob to the symbol. Then make sure that the
bit is securely held in place by turning it slightly.
Fig.15
Depth gauge
Fig.16
The depth gauge is convenient for drilling holes of
uniform depth. Loosen the side grip and insert the depth
gauge into the hole in the side grip. Adjust the depth
gauge to the desired depth and tighten the side grip.
NOTE:
• The depth gauge cannot be used at the position
where the depth gauge strikes against the gear
housing.
Dust cup
Fig.17
Use the dust cup to prevent dust from falling over the tool
and on yourself when performing overhead drilling
operations. Attach the dust cup to the bit as shown in the
figure. The size of bits which the dust cup can be
attached to is as follows.
Bit diameter
Dust cup 5 6 mm - 14.5 mm
Dust cup 9 12 mm - 16 mm
006382
OPERATION
Hammer drilling operation
Fig.18
Set the action mode changing knob to the symbol.
Position the bit at the desired location for the hole, then
pull the switch trigger.
Do not force the tool. Light pressure gives best results.
Keep the tool in position and prevent it from slipping
away from the hole.
Do not apply more pressure when the hole becomes
clogged with chips or particles. Instead, run the tool at an
idle, then remove the bit partially from the hole. By
repeating this several times, the hole will be cleaned out
and normal drilling may be resumed.
CAUTION:
• There is a tremendous and sudden twisting force
exerted on the tool/bit at the time of hole
break-through, when the hole becomes clogged
with chips and particles, or when striking reinforcing
rods embedded in the concrete. Always use the
side grip (auxiliary handle) and firmly hold the tool
by both side grip and switch handle during
operations. Failure to do so may result in the loss of
control of the tool and potentially severe injury.
NOTE:
Eccentricity in the bit rotation may occur while operating
the tool with no load. The tool automatically centers itself
during operation. This does not affect the drilling
precision.

9
Blow-out bulb (optional accessory)
Fig.19
After drilling the hole, use the blow-out bulb to clean the
dust out of the hole.
Chipping/Scaling/Demolition
Fig.20
Set the action mode changing knob to the symbol.
Hold the tool firmly with both hands. Turn the tool on and
apply slight pressure on the tool so that the tool will not
bounce around, uncontrolled. Pressing very hard on the
tool will not increase the efficiency.
Drilling in wood or metal
For model BHR261 only
Fig.21
Fig.22
Use the optional drill chuck assembly. When installing it, refer to
"Installing or removing the bit" described on the previous page.
Set the action mode changing knob so that the pointer
points to the symbol.
For model BHR261T only
Fig.23
Fig.24
Fig.25
Use the quick change drill chuck as standard equipment.
When installing it, refer to "changing the quick change
chuck for SDS-plus " described on the previous page.
Hold the ring and turn the sleeve counterclockwise to
open the chuck jaws. Place the bit in the chuck as far as it
will go. Hold the ring firmly and turn the sleeve clockwise
to tighten the chuck. To remove the bit, hold the ring and
turn the sleeve counterclockwise.
Set the action mode changing knob to the symbol.
You can drill up to 13 mm diameter in metal and up to 32
mm diameter in wood.
CAUTION:
• Never use "rotation with hammering" when the drill
chuck assembly is installed on the tool. The drill
chuck assembly may be damaged. Also, the drill
chuck will come off when reversing the tool.
• Pressing excessively on the tool will not speed up the
drilling. In fact, this excessive pressure will only serve
to damage the tip of your bit, decrease the tool
performance and shorten the service life of the tool.
• There is a tremendous twisting force exerted on the
tool/bit at the time of hole breakthrough. Hold the
tool firmly and exert care when the bit begins to
break through the workpiece.
• A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to back
out. However, the tool may back out abruptly if you
do not hold it firmly.
• Always secure small workpieces in a vise or similar
hold-down device.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may
result.
Replacing carbon brushes
Fig.26
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove the brush holder caps. Take
out the worn carbon brushes, insert the new ones and
secure the brush holder caps.
Fig.27
Remount the holder cap covers on the tool.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers, always
using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• SDS-Plus Carbide-tipped bits
• Bull point
• Cold chisel
• Scaling chisel
• Grooving chisel
• Drill chuck assembly
• Drill chuck S13
• Chuck adapter
• Chuck key S13
• Bit grease
• Side grip
• Depth gauge
• Blow-out bulb
• Dust cup
• Dust extractor attachment
• Safety goggles
• Plastic carrying case
• Keyless drill chuck
• Various type of Makita genuine batteries and chargers

10
УКРАЇНСЬКА (Оригінальні інструкції)
Пояснення до загального виду
1-1. Червона частина
1-2. Кнопка
1-3. Касета закумулятором
2-1. Кнопка вимикача
3-1. Ліхтар
4-1. Важіль перемикача реверсу
5-1. Швидкороз'ємний патрон для
SDS-plus
5-2. Змінна кришка
5-3. Лінія змінної кришки
6-1. Швидкорознімний патрон
6-2. Шпиндель
6-3. Лінія змінної кришки
6-4. Змінна кришка
7-1. Обертання із відбиванням
8-1. Тільки обертання
9-1. Тільки відбивання
10-1. Основа ручки
10-2. Зубці
10-3. Послабити
10-4. Затягнути
10-5. Бокова рукоятка
10-6. Виступ
11-1. Потилиця свердла
11-2. Мастило для свердла
12-1. Свердло
12-2. Кришка патрона
13-1. Свердло
13-2. Кришка патрона
14-1. Символ "О"
14-2. Ручка зміни режиму роботи
16-1. Обмежувач глибини
17-1. Пилозахисний ковпачок
19-1. Продувна колба
21-1. Адаптер патрона
21-2. Патрон свердла, що не потребує
ключа
22-1. Муфта
22-2. Кільце
23-1. Лінія змінної кришки
23-2. Швидкороз'ємний патрон для
SDS-plus
23-3. Змінна кришка
24-1. Шпиндель
24-2. Швидкорознімний патрон
24-3. Лінія змінної кришки
24-4. Змінна кришка
25-1. Муфта
25-2. Кільце
25-3. Швидкорознімний патрон
26-1. Обмежувальна відмітка
27-1. Ковпачок щіткотримача
27-2. Викрутка
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель BHR261 BHR261T
Бетон 26 мм
Сталь 13 мм
Діаметр свердління
Деревина 32 мм
Швидкість холостого ходу (хв.-1) 0 - 1200
Ударів за хвилину 0 - 4800
Загальна довжина 363 мм 387 мм
Чиста вага 4,5 кг 4,7 кг
Номінальна напруга 36 Впост. Тока
• Через те, що ми не припиняємо програми досліджень ірозвитку, наведені тут технічні характеристики можуть бути змінені
без попередження.
• Примітка: Технічні характеристики приладу та касета закумулятором можуть відрізнятися врізних країнах.
• Вага разом зкасетою закумулятором відповідно до EPTA-Procedure 01/2003
ENE043-1
Призначення
Інструмент призначено для ударного свердління та
свердління цегли, бетону та каміння, атакож
довбання .
Можна також застосовувати для не ударного
свердління деревини, металу, кераміки та пластмаси.
ENG905-1
Шум
Рівень шуму за шкалою Аутиповому виконанні,
визначений відповідно до EN60745:
Модель BHR261
Рівень звукового тиску (LpA): 91 дБ(A)
Рівень акустичної потужності (LWA): 102 дБ(A)
Похибка (K) : 3 дБ(A)
Модель BHR261T
Рівень звукового тиску (LpA): 92 дБ(A)
Рівень акустичної потужності (LWA): 103 дБ(A)
Похибка (K) : 3 дБ(A)
Користуйтеся засобами захисту слуху
ENG900-1
Вібрація
Загальна величина вібрації (сума трьох векторів)
визначена згідно зEN60745:
Модель BHR261
Режим роботи: свердління бетону
Вібрація (ah,HD) : 13,5 м/с2
Похибка (К): 1,5 м/с2

11
Режим роботи: довбання
Вібрація (aгод,CHeq) : 11,0 м/с2
Похибка (К): 1,5 м/с2
Режим роботи: свердління металу
Вібрація (aгод,D) : 3,0 м/с2
Похибка (К): 1,5 м/с2
Модель BHR261T
Режим роботи: свердління бетону
Вібрація (ah,HD) : 15,0 м/с2
Похибка (К): 1,5 м/с2
Режим роботи: довбання
Вібрація (aгод,CHeq) : 11,0 м/с2
Похибка (К): 2,0 м/с2
Режим роботи: свердління металу
Вібрація (aгод,D) : 6,5 м/с2
Похибка (К): 1,5 м/с2
ENG901-1
• Заявлене значення вібрації було виміряно у
відповідності до стандартних методів
тестування та може використовуватися для
порівняння одного інструмента зіншим.
• Заявлене значення вібрації може також
використовуватися для попередньої оцінки
впливу.
УВАГА:
• Залежно від умов використання вібрація під час
фактичної роботи інструмента може
відрізнятися від заявленого значення вібрації.
• Забезпечте належні запобіжні заходи для
захисту оператора, що відповідатимуть умовам
використання інструмента (слід брати до уваги
всі складові робочого циклу, такі як час, коли
інструмент вимкнено та коли він починає
працювати на холостому ході під час запуску).
ENH101-15
Тільки для країн Європи
Декларація про відповідність стандартам
ЄС
Наша компанія, Makita Corporation, як
відповідальний виробник, наголошує на тому, що
обладнання Makita:
Позначення обладнання:
Багаторежимний бездротовий бурильний молоток
№моделі/ тип: BHR261,BHR261T
єсерійним виробництвом та
Відповідає таким Європейським Директивам:
2006/42/EC
Та вироблені увідповідності до таких стандартів та
стандартизованих документів:
EN60745
Технічна документація знаходиться унашого
уповноваженого представника вЄвропі, асаме:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, Англія
30.1.2009
000230
Tomoyasu Kato
Директор
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, ЯПОНІЯ
GEA010-1
Застереження стосовно техніки
безпеки при роботі з
електроприладами
УВАГА! Прочитайте усі застереження
стосовно техніки безпеки та всі інструкції.
Недотримання даних застережень та інструкцій може
призвести до ураження струмом та виникнення
пожежі та/або серйозних травм.
Збережіть усі інструкції зтехніки
безпеки та експлуатації на майбутнє.
GEB046-2
ПОПЕРЕДЖЕННЯ ПРО
НЕОБХІДНУ ОБЕРЕЖНІСТЬ ПІД
ЧАС РОБОТИ ЗБЕЗДРОТОВИМ
ПЕРФОРАТОРОМ
1. Слід одягати захисні навушники.
Незахищеність від шуму може спричинити до
втрати слуху.
2. Використовуйте допоміжну(і) ручку(и), якщо
вона(и) поставляються разом з
інструментом.Втрата контролю може
призвести до травм.
3. Тримайте електроприлад за ізольовані
поверхні держака під час виконання дії, за
якої він може зачепити сховану
електропроводку.Торкання ріжучим
приладом струмоведучої проводки може
призвести до передання напруги до оголених
металевих частин інструмента та ураженню
оператора електричним струмом.
4. Слід одягати каску (захисний шолом),
захисні окуляри та/або щиток-маску.
Звичайні окуляри або темні окулярі для
захисту від сонця НЕ Єзахисними
окулярами. Настійно рекомендовано
одягати пилозахисну маску та щільно
набиті рукавиці.
5. Перед початком роботи обов'язково
перевірте, щоб полотно було надійно

12
закріплене вробочому положенні.
6. При нормальній роботі інструмент вібрує.
Гвинти можуть швидко розбовтатися, що
призведе до поломки або поранення. Перед
початком роботи слід перевірити міцність
затягування гвинтів.
7. Під час холодної погоди або якщо
інструмент не використовувався довгий час,
його слід розігріти, давши попрацювати
якийсь час на холостому ході. Це
розм'якшить мастило. Якщо не провести
розігрів, забивання буде важким.
8. Завжди майте тверду опору.
При виконанні висотних робіт
переконайтеся, що під Вами нікого немає.
9. Міцно тримай інструмент обома руками.
10. Тримай руки на відстані від рухомих частин.
11. Не залишайте інструмент працюючим.
Працюйте зінструментом тільки тоді, коли
тримаєте його вруках.
12. Під час роботи ніколи не спрямовуй
інструмент на людину, що знаходиться
поруч змісцем роботи. Полотно може
вискочити та завдати серйозної травми.
13. Не слід торкатися полотна або частин, що
примикають до нього, одразу після різання,
вони можуть бути дуже гарячими та
призвести до опіку шкіри.
14. Деякі матеріали мають усвоєму складі
токсичні хімічні речовини. Будьте уважні,
щоб запобігти вдихання пилу та контактів зі
шкірою. Дотримуйтеся правил техніки
безпеки виробника матеріалу .
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ
УВАГА:
НІКОЛИ НЕ СЛІД втрачати пильності та
розслаблюватися під час користування виробом
(що приходить при частому використанні); слід
завжди строго дотримуватися правил безпеки під
час використання цього пристрою. НЕНАЛЕЖНЕ
ВИКОРИСТАННЯ або недотримання правил
безпеки, викладених вцьому документі, може
призвести до серйозних травм.
ENC007-6
ВАЖЛИВІ ІНСТРУКЦІЇ БЕЗПЕКИ
ДЛЯ КАСЕТИ АКУМУЛЯТОРА
1. Перед тим як користуватися касетою
акумулятора, слід прочитати усі інструкції
та попереджуючі відмітки щодо (1)
зарядний пристрій акумулятора, (2)
акумулятор та (3) вироби, що працюють від
акумулятора.
2. Не слід розбирати касету акумулятора.
3. Якщо період роботи дуже покоротшав, слід
негайно припинити користування. Це може
призвести до ризику перегріву, опіку та
навіть вибуху.
4. Якщо електроліт потрапив до очей, слід
промити їх чистою водою та негайно
звернутися за медичного закладу. Це може
призвести до втрати зору.
5. Не замкніть касету акумулятора.
(1) Не слід торкатися клем будь яким
струмопровідним матеріалом.
(2) Не слід зберігати касету акумулятора в
ємності зіншими металевими
предметами, такими як цвяхи, монети і
т.д.
(3) Не виставляйте касету збатареєю під
дощ чи сніг.
Коротке замикання може призвести до появи
значного струму, перегріву та можливим
опікам та навіть поломки.
6. Не слід зберігати інструмент та касету з
акумулятором вмістах, де температура
може сягнути та перевищити 50гр.ﾟC (122 ﾟ
F).
7. Не слід спалювати касету закумулятором
навіть, якщо вона була неодноразово
пошкоджена або повністю спрацьована.
Касета закумулятором може вибухнути в
огні.
8. Не слід кидати або ударяти акумулятор.
9. Не слід використовувати пошкоджений
акумулятор.
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ
Поради по забезпеченню максимального
строку експлуатації акумулятора
1. Касету закумулятором слід заряджати до
того, як він розрядиться повністю.
Завжди слід зупинити роботу інструменту
та зарядити акумулятор, якщо ви помітили
зменшення потужності інструменту.
2. Ніколи не слід заряджати повторно
повністю заряджену касету закумулятором.
Перезарядження скорочує строк
експлуатації акумулятора.
3. Касету закумулятором слід заряджати при
кімнатній температурі 10 ﾟC - 40 ﾟC (50 ﾟF -
104 ﾟF). Перед тим як заряджати касету з
акумулятором слід залишити її доки вона не
остигне.

13
ІНСТРУКЦІЯ ЗВИКОРИСТАННЯ
ОБЕРЕЖНО:
• Завжди перевіряйте, щоб прилад був вимкнений,
акасета закумулятором була знята, перед
регулюванням або перевіркою функціонування
інструмента.
Встановлення та зняття касети з
акумулятором.
ОБЕРЕЖНО:
• Під час встановлення або зняття касети з
акумулятором надійно утримуйте інструмент
ікасету закумулятором.Інакше інструмент
або касета закумулятором можуть вислизнути з
рук, що може призвести до травм або
пошкодження інструмента йкасети з
акумулятором.
Fig.1
• Перед тим, як встановлювати або знімати касету
закумулятором, інструмент слід завжди
вимикати.
• Для того, щоб зняти касету закумулятором, її
слід витягти зінструмента, натиснувши кнопку
спереду касети.
• Для того, щоб вставити касету закумулятором,
слід сумістити шпонку касети збатареями із
пазом вкорпусі та вставити касету. Касету слід
завжди вставляти до упору доки не почується
щиглик, ікасету буде заблоковано вробочому
положенні. Якщо на верхній частині кнопки
видна червона частина, це означає, що вона
заблокована неповністю. Вставте касету
повністю, доки червону частину не буде видно.
Якщо цього не зробити, то касета може
випадково випасти зінструмента та поранити
вас або людей, що знаходяться поряд.
• Не застосовуйте силу, вставляючи касету з
акумулятором. Якщо касета не вставляється
легко, то це означає, що ви її невірно
вставляєте.
Система захисту акумулятора
Касета закумулятором оснащена системою захисту,
яка автоматично відключає живлення на виході задля
забезпечення довгого експлуатаційного ресурсу.
Інструмент може зупинитися під час роботи, коли він
та/або акумулятор знаходитимуться утакій ситуації.
Це єнаслідком запуску системи захисту іне вказує на
несправність.
• При перенавантаженні інструменту:
Вцей час відпустіть курок перемикача та
нейтралізуйте причину перенавантаження,
потім знову натисніть на курок перемикача
для повторного запуску. Якщо інструмент
не працює навіть після натискання курка
перемикача, це означає, що
автопризупинення живлення від
акумулятора продовжує діяти. Зарядіть
акумулятор перед використанням.
• При замалому ресурсі акумулятора:
Перезарядіть акумулятор.
Дія вимикача.
Fig.2
ОБЕРЕЖНО:
• Перед тим, як вставляти касету закумулятором
вінструмент, слід перевірити належну роботу
курка вмикача, тобто щоб він повертався у
положення "ВИМК.", коли його відпускають.
Для того, щоб запустити інструмент, слід просто
натиснути на курок вмикача. Швидкість обертання
інструмента збільшується шляхом збільшення тиску
на курок вмикача. Для зупинення роботи курок слід
відпустити.
Увімкнення підсвічування
Fig.3
ОБЕРЕЖНО:
• Не дивіться на світло або безпосередньо на
джерело світла.
Натисніть на курок вмикача, щоб увімкнути переднє
підсвічування. Підсвічування горітиме. доки курок
вмикача буде натиснутий. Підсвічування автоматично
гасне через 10-15 секунд після того, як було
відпущено курок вмикача.
ПРИМІТКА:
• Для видалення бруду злінзи підсвітки
користуйтесь сухою тканиною. Будьте обережні,
щоб не подряпати лінзу підсвітки, тому що
можна погіршити освітлювання.
• Неможна використовувати розчинник або
бензин для чищення лампи підсвічування. Такі
речовини можуть її пошкодити.
Дія вимикача-реверсера.
Fig.4
Інструмент обладнаний перемикачем зворотного
ходу для зміни напрямку обертання. Для обертання
по годинниковій стрілці важіль-перемикач слід
пересунути вположення "А", проти годинникової
стрілки - вположення "В".
Коли важіль-перемикач поставлений внейтральне
положення, курок еможе бути натиснутий.
ОБЕРЕЖНО:
• Перед початком роботи слід завжди перевіряти
напрямок обертання.
• Перемикач зворотного ходу можна
використовувати тільки після повної зупинки
інструмента. Зміна напрямку обертання до
повної зупинки інструмента може його
пошкодити.

14
• Коли інструмент не використовується,
важіль-перемикач повинен знаходитись в
нейтральному положенні.
Заміна швидкороз'ємного патрона для
SDS-plus
Для моделі BHR261T
Швидкороз'ємний патрон для SDS-plus можна легко
замінити на швидкороз'ємний патрон для свердел.
Зняття швидкороз'ємного патрона для SDS-plus
Fig.5
ОБЕРЕЖНО:
• Перед зняттям швидкороз'ємного патрона для
SDS-plus слід завжди знімати свердло.
Візьміться за змінну кришку швидкороз'ємного
патрона для SDS-plus та поверніть її унапрямку, що
вказаний стрілкою, щоб лінія кришки пересунулась з
символу до символу . Із силою потягніть у
напрямку, що вказаний стрілкою.
Встановлення швидкороз'ємного патрона для
свердел
Fig.6
Перевірте, щоб на лінії швидкороз'ємного патрона
для свердел був вказаний символ . Візьміться за
змінну кришку швидкороз'ємного патрона для
свердел та пересуньте лінію до символу .
Встановіть швидкороз'ємний патрон для свердел на
шпиндель інструмента.
Візьміться за змінну кришку швидкороз'ємного
патрона для свердел та повертайте змінну кришку до
символу , доки не почуєте виразний щиглик.
Вибір режиму роботи
Обертання із відбиванням
Fig.7
Для свердлення бетону, кладки та ін., слід віджати
кнопку блокування та повернути ручку зміни режиму
таким чином, щоб покажчик вказував на символ .
Слід використовувати свердло із наконечником з
карбіду вольфраму.
Тільки обертання
Fig.8
Для свердлення дерева, метала або пластика слід
віджати кнопку блокування та перемкнути ручку зміни
режиму роботи на символ . Слід використовувати
вите свердло або свердло для деревини.
Тільки биття
Fig.9
Для операцій здовбання, шкребіння або демонтажу,
слід віджати кнопку блокування та повернути ручку
зміни режиму таким чином, щоб покажчик вказував на
символ . Використовуйте пірамідальне долото,
слюсарне зубило, зубило для шкребіння та ін.
ОБЕРЕЖНО:
• Неможна повертати ручку зміни режиму роботи,
коли інструмент працює. Інструмент може
пошкодитись.
• Для запобігання швидкому зносові механізму
зміни режиму, слід перевіряти, щоб ручка зміни
режиму завжди був переключений водин з
трьох режимів роботи.
Обмежувач моменту
Обмежувач моменту спрацьовує, коли досягнуто
момент певної величини. Мотор відключить
зчеплення із вихідним валом. Коли це трапляється
свердло перестає обертатись.
ОБЕРЕЖНО:
• Як тільки спрацював обмежувач моменту,
інструмент слід негайно вимкнути. Це допоможе
запобігти передчасному зносу інструмента.
• Зцим інструментом неможна використовувати
кільцеві пили. Вони легко затискаються або
застряють вотворі. Це призведе до занадто
частого спрацьовування обмежувача моменту.
КОМПЛЕКТУВАННЯ
ОБЕРЕЖНО:
• Завжди перевіряйте, щоб прилад був вимкнений,
акасета закумулятором була знята, перед тим,
як проводити будь-які роботи на інструменті.
Бокова ручка (допоміжна ручка)
Fig.10
ОБЕРЕЖНО:
• Для забезпечення безпечної роботи слід завжди
триматись за бокову ручку.
Встановіть бокову ручку таким чином, щоб зубці на
ручці увійшли увиступи на барабані інструмента.
Потім затягніть ручку, повернувши її по годинниковій
стрілці внеобхідному положенні. Її можна пересувати
на 360°, щоб закріпити вбудь-якому положенні.
Мастило для свердла
Заздалегідь змащуйте потилицю свердла невеликою
кількістю мастила для свердла (біля 0,5-1 г). Таке
змащення патрона забезпечує гладку роботу та
довший термін служби.
Встановлення та зняття долота
Перед встановленням долота слід вичистити
потилицю долота та змастити її.
Fig.11
Вставте долото вінструмент. Проверніть долото та
просуньте його, доки воно не стане на місце.
Fig.12
Якщо долото не вставляється, його слід зняти. Пару
разів потягніть вниз кришку патрона. Потім знову
вставте долото. Проверніть долото та просуньте його,
доки воно не стане на місце.
Після встановлення слід перевірити, щоб долото
було надійно вставлено, спробувавши витягнути
його.

15
Для зняття долота слід до упора потягнути вниз
кришку патрона та витягти свердло.
Fig.13
Кут долота (під час довбання, шкребіння
або демонтажу)
Fig.14
Долото можна закріпити під необхідним кутом. Для
зміни кута долота слід натиснути на кнопку
блокування та перемкнути ручку зміни режиму на
мітку O. Поверніть долото на необхідний кут.
Натисніть на кнопку блокування та поверніть ручку
зміни режиму, щоб покажчик вказував на мітку .
Потім перевірте, щоб долото або зубило було надійно
встановлене, злегка повернувши його.
Fig.15
Обмежувач глибини
Fig.16
Обмежувач глибини єзручним при свердлінні отворів
однакової глибини. Ослабте боковий захват івставте
обмежувач глибини вотвір, передбачений вбоковому
захваті. Відрегулюйте обмежувач глибини на потрібну
глибину ізатягніть бокову рукоятку.
ПРИМІТКА:
• Глибиномір неможна використовувати у
положеннях, коли він б'ється об корпус
механізму.
Пилозахисний ковпачок
Fig.17
Використовуйте пилозахисний ковпачок для
запобігання падінню пилу на інструмент та на себе
під час свердління. Встановіть пилозахисний
ковпачок на свердло, як показано на малюнку.
Розміри свердел, на які можна встановлювати
пилозахисний ковпачок такі.
Діаметр свердла
Пилозахисний ковпачок 5 6 мм - 14,5 мм
Пилозахисний ковпачок 9 12 мм - 16 мм
006382
ЗАСТОСУВАННЯ
Робота перфоратора
Fig.18
Встановіть режим роботи, перемкнувши ручку на
мітку .
Поставте свердло вмісце, де необхідно зробити отвір,
апотім натисніть на курок вмикача.
Не треба прикладати силу до інструмента. Невеликий
тиск забезпечує найліпші результати. Тримайте
інструмент вналежному положенні, та не давайте
йому вискочити зотвору.
Коли отвір засмічується обломками або частками, не
треба прикладати більший тиск. Замість цього слід
прокрутити інструмент на холостому ходу, апотім
частково витягнути інструмент зотвору. Якщо це
зробити декілька разів, отвір очиститься, інормальне
свердлення можна поновити.
ОБЕРЕЖНО:
• Під час пробивання отвору до
інструмента/наконечника прикладається
величезне зусилля, коли отвір забивається
обломками та частками, або коли свердло
вдаряється об арматуру вбетоні. Слід завжди
використовувати бокову ручку (додаткова ручка)
та міцно тримати інструмент за бокову ручку та
ручку вмикача під час роботи. Упротилежному
випадку це може призвести до втрати контролю
над інструментом та створити потенційну
загрозу серйозного поранення.
ПРИМІТКА:
Якщо інструмент працює без навантаження, під час
роботи може спостерігатись ексцентричність в
обертанні свердла. Під час роботи інструмент
автоматично центрується. На точність свердління це
не впливає.
Продувна колба (додаткова приналежність)
Fig.19
Після того, як отвір був просвердлений, продувна
колба вичищає пил зотвору.
Довбання/Шкребіння/Демонтаж
Fig.20
Встановіть режим роботи, перемкнувши ручку на
мітку .
Інструмент слід міцно тримати обома руками.
Увімкніть інструмент та злегка натисніть на інструмент,
щоб він безконтрольно не хитався. Сильне
натискання на інструмент не поліпшує ефективності.
Свердлення деревини або металу.
Тільки для моделі BHR261
Fig.21
Fig.22
Використовуйте додатковий вузол патрона. Під час
встановлення - див. розділ "Встановлення та зняття
свердла", наведений на попередній сторінці.
Виставте ручку зміни режиму роботи на мітку .
Тільки для моделі BHR261T
Fig.23
Fig.24
Fig.25
Уякості стандартного обладнання слід
використовувати швидкороз'ємний патрон. Під час
встановлення - див. розділ "заміна швидкороз'ємного
патрона для SDS-plus", наведений на попередній
сторінці.
Утримуйте кільце та поверніть муфту проти
годинникової стрілки для того, щоб відкрити кулачки
патрона. Вставте свердло або викрутку до упора.

16
Міцно утримуйте кільце та поверніть муфту по
годинниковій стрілці для того, щоб затягнути кулачки
патрона. Для того, щоб зняти свердло, утримуйте
кільце та поверніть муфту проти годинникової
стрілки.
Встановіть режим роботи, перемкнувши ручку на
мітку .
Діаметр свердління може бути до 13 мм вметалі та до
32 мм вдеревині.
ОБЕРЕЖНО:
• Коли на інструменті встановлений вузол
свердлильного патрона, неможна користуватись
режимом "свердління із відбиванням". Вузол
патрона може пошкодитись. Патрон також
знімається, якщо ввімкнути зворотний хід.
• Надмірний тиск на інструмент не пришвидшує
свердління. Насправді надмірний тиск може
лише пошкодити свердло, зменшити
продуктивність інструменту та вкоротити термін
його експлуатації.
• Умомент завершення наскрізного отвору на
інструмент, або свердло діє надзвичайно
велике скручувальне зусилля. Міцно тримайте
інструмент ібудьте обережні, коли свердло
починає виходити із протилежного боку
заготовки.
• Свердло, яке заклинило, можна легко видалити,
встановивши перемикач реверсу на зворотній
напрямок обертання, щоб отримати задній хід.
Однак, задній хід інструменту може бути надто
різким, якщо Ви не будете його міцно тримати.
• Невелику заготовку слід затискувати влещата
або подібний пристрій.
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
ОБЕРЕЖНО:
• Завжди перевіряйте, щоб прилад був вимкнений,
акасета закумулятором була знята, перед
проведенням перевірки або обслуговування.
• Ніколи не використовуйте газолін, бензин,
розріджувач, спирт та подібні речовини. Їх
використання може призвести до зміни кольору,
деформації та появи тріщин.
Заміна вугільних щіток
Fig.26
Регулярно знімайте та перевіряйте вугільні щітки.
Замінюйте їх, коли знос сягає граничної відмітки.
Вугільні щітки повинні бути чистими та вільно
рухатись ущіткотримачах. Одночасно треба
замінювати обидві вугільні щітки. Використовуйте
лише однакові вугільні щітки.
Для видалення ковпачків щіткотримачів користуйтесь
викруткою. Видаліть зношені вугільні щітки, вставте
нові та закріпіть ковпачки щіткотримачів.
Fig.27
Встановіть кришку ковпачка держака назад на
інструмент.
Для того, щоб підтримувати БЕЗПЕКУ та
НАДІЙНІСТЬ, ремонт, технічне обслуговування або
регулювання мають виконувати уповноважені центри
обслуговування "Макіта", де використовуються лише
стандартні запчастини "Макіта".
ОСНАЩЕННЯ
ОБЕРЕЖНО:
• Це оснащення або приладдя рекомендовано
для використання зінструментами "Макіта", що
описані вінструкції зексплуатації. Використання
якогось іншого оснащення або приладдя може
спричинити травмування. Оснащення або
приладдя слід використовувати лише за
призначенням.
Уразі необхідності, отримати допомогу вбільш
детальному ознайомленні зоснащенням звертайтесь
до місцевого Сервісного центру "Макіта".
• Свердла SDS-Plus із твердосплавним
наконечником
• Пірамідальне долото
• Слюсарне зубило
• Зубило для довбання
• Канавкове долото
• Вузол патрона свердла
• Патрон S13
• Адаптер патрона
• Ключ для патрона S13
• Мастило для свердла
• Бокова ручка
• Обмежувач глибини
• Продувна колба
• Пилозахисний ковпачок
• Пристрій для усування пилу
• Захисні окуляри
• Пластмасова валіза для транспортування
• Швидкозатискний патрон
• Різні типи оригінальних акумуляторів та
зарядних пристроїв виробництва компанії
Makita

17
POLSKI (Oryginalna instrukcja)
Objaśnienia do widoku ogólnego
1-1. Czerwony element
1-2. Przycisk
1-3. Akumulator
2-1. Spust przełącznika
3-1. Lampka
4-1. Dźwignia przełącznika obrotów
wstecznych
5-1. Szybkowymienny uchwyt do
końcówek SDS-plus
5-2. Pierścieńwymiany
5-3. Znacznik na pierścieniu wymiany
6-1. Szybkowymienny uchwyt wiertarski
6-2. Wrzeciono
6-3. Znacznik na pierścieniu wymiany
6-4. Pierścieńwymiany
7-1. Wiercenie udarowe
8-1. Tylko obroty
9-1. Tylko udar
10-1. Podstawa uchwytu
10-2. Zęby
10-3. Odkręcanie
10-4. Dokręcić
10-5. Uchwyt boczny
10-6. Występ
11-1. Trzon wiertła
11-2. Smar do wierteł
12-1. Wiertło
12-2. Osłona uchwytu
13-1. Wiertło
13-2. Osłona uchwytu
14-1. Znak O
14-2. Gałka zmiany trybu pracy
16-1. Ogranicznik głębokości
17-1. Osłona przeciwpyłowa
19-1. Gruszka do przedmuchiwania
21-1. Przejściówka uchwytu
21-2. Uchwyt bez klucza
22-1. Tuleja
22-2. Pierścień
23-1. Znacznik na pierścieniu wymiany
23-2. Szybkowymienny uchwyt do
końcówek SDS-plus
23-3. Pierścieńwymiany
24-1. Wrzeciono
24-2. Szybkowymienny uchwyt
wiertarski
24-3. Znacznik na pierścieniu wymiany
24-4. Pierścieńwymiany
25-1. Tuleja
25-2. Pierścień
25-3. Szybkowymienny uchwyt
wiertarski
26-1. Znak ograniczenia
27-1. Pokrywka uchwytu szczotki
27-2. Śrubokręt
SPECYFIAKCJE
Model BHR261 BHR261T
Beton 26 mm
Stal 13 mm
Wydajność
Drewno 32 mm
Prędkość bez obciążenia (min-1) 0 - 1 200
Liczba udarów na minutę0 - 4 800
Długość całkowita 363 mm 387 mm
Ciężar netto 4,5 kg 4,7 kg
Napięcie znamionowe Prąd stały 36 V
• W związku ze stale prowadzonym przez nasząfirmęprogramem badawczo-rozwojowym, niniejsze specyfikacje mogąulec zmianom
bez wcześniejszego powiadomienia.
• Uwaga: W innych krajach urządzenie może miećodmienne parametry techniczne i może byćwyposażone w inny akumulator.
• Waga urządzenia wraz z akumulatorem obliczona zgodnie z procedurąEPTA 01/2003
ENE043-1
Przeznaczenie
Narzędzie przeznaczone jest do wiercenia udarowego w
cegle, betonie i kamieniu i do dłutowania.
Nadaje sięrównieżdo wiercenia w drewnie, metalu,
ceramice i tworzywach sztucznych bez użycia udaru.
ENG905-1
Poziom hałasu i drgań
Typowy równoważny poziom dźwięku A określony w
oparciu o EN60745:
Model BHR261
Poziom ciśnienia akustycznego (LpA): 91 dB(A)
Poziom mocy akustycznejl (LWA): 102 dB(A)
Niepewność (K): 3 dB(A)
Model BHR261T
Poziom ciśnienia akustycznego (LpA): 92 dB(A)
Poziom mocy akustycznejl (LWA): 103 dB(A)
Niepewność (K): 3 dB(A)
Należy stosowaćochraniacze na uszy
ENG900-1
Drgania
Całkowita wartość poziomu drgań(suma wektorów w 3
osiach) określona zgodnie z normąEN60745:
Model BHR261
Tryb pracy: wiercenie udarowe w betonie
Emisja drgań(ah,HD) : 13,5 m/s2
Niepewność (K) : 1,5 m/s2

18
Tryb pracy: dłutowanie
Emisja drgań(ah,CHeq): 11,0 m/s2
Niepewność (K) : 1,5 m/s2
Tryb pracy: wiercenie w metalu
Emisja drgań(ah,D) : 3,0 m/s2
Niepewność (K) : 1,5 m/s2
Model BHR261T
Tryb pracy: wiercenie udarowe w betonie
Emisja drgań(ah,HD) : 15,0 m/s2
Niepewność (K) : 1,5 m/s2
Tryb pracy: dłutowanie
Emisja drgań(ah,CHeq): 11,0 m/s2
Niepewność (K) : 2,0 m/s2
Tryb pracy: wiercenie w metalu
Emisja drgań(ah,D) : 6,5 m/s2
Niepewność (K) : 1,5 m/s2
ENG901-1
• Deklarowana wartość wytwarzanych drgańzostała
zmierzona zgodnie ze standardowąmetodą
testowąi można jąwykorzystaćdo porównywania
narzędzi.
• Deklarowanąwartość wytwarzanych drgańmożna
także wykorzystaćwe wstępnej ocenie narażenia.
OSTRZEŻENIE:
• Drgania wytwarzane podczas rzeczywistego
użytkowania elektronarzędzia mogąsięróżnićod
wartości deklarowanej, w zależności od sposobu
jego użytkowania.
• W oparciu o szacowane narażenie w rzeczywistych
warunkach użytkowania należy określićśrodki
bezpieczeństwa w celu ochrony operatora
(uwzględniając wszystkie elementy cyklu działania,
tj. czas, kiedy narzędzie jest wyłączone i kiedy
pracuje na biegu jałowym, a także czas, kiedy jest
włączone).
ENH101-15
Dotyczy tylko krajów europejskich
Deklaracja zgodności UE
Niniejszym firma Makita Corporation jako
odpowiedzialny producent oświadcza, iżopisywane
urządzenie marki Makita:
Opis maszyny:
Bezprzewodowa Młotkowiertarka
Model nr/ Typ: BHR261,BHR261T
jest produkowane seryjnie oraz
jest zgodne z wymogami określonymi w
następujących dyrektywach europejskich:
2006/42/EC
Jest produkowane zgodnie z następującymi normami lub
dokumentami normalizacyjnymi:
EN60745
Dokumentacja techniczna przechowywana jest przez
naszego autoryzowanego przedstawiciela na Europę,
którym jest:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, Anglia
30.1.2009
000230
Tomoyasu Kato
Dyrektor
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPONIA
GEA010-1
Ogólne zasady bezpieczeństwa
obsługi elektronarzędzi
OSTRZEŻENIE Przeczytaj wszystkie ostrzeżenia
i instrukcje. Nie przestrzeganie ich może prowadzićdo
porażeńprądem, pożarów i/lub poważnych obrażeń
ciała.
Wszystkie ostrzeżenia i instrukcje należy
zachowaćdo późniejszego
wykorzystania.
GEB046-2
OSTRZEŻENIA DOTYCZĄCE
BEZPIECZNEJ EKSPLOATACJI
BEZPRZEWODOWEJ
MŁOTOWIERTARKI
1. Nośochraniacze na uszy. Hałas może
spowodowaćutratęsłuchu.
2. Używaćnarzędzia z dostarczonymi uchwytami
pomocniczymi. Utrata kontroli może
spowodowaćobrażenia.
3. Gdy narzędzie podczas pracy może zetknąć
sięz ukrytymi przewodami elektrycznymi,
należy trzymaćurządzenie za izolowane
uchwyty. Przecięcie przewodu elektrycznego pod
napięciem powoduje, że równieżodsłonięte
elementy metalowe narzędzia znajdąsiępod
napięciem, grożąc porażeniem operatora prądem
elektrycznym.
4. Nośkask, okulary ochronne oraz/lub osłonę
twarzy. Zwykłe okulary bądźokulary
przeciwsłoneczne NIE sąokularami
ochronnymi. Stanowczo zaleca sięrównież
zakładanie maski przeciwpyłowej oraz
grubych rękawic.
5. Przed uruchomieniem narzędzia należy się
upewnić, czy końcówka jest dobrze
zamocowana w uchwycie.

19
6. W normalnych warunkach pracy narzędzie
wytwarza drgania. W związku z tym śruby
mogąłatwo ulec poluzowaniu, doprowadzając
do awarii lub wypadku. Przed uruchomieniem
narzędzia należy skontrolować, czy śruby są
dobrze dokręcone.
7. W przypadku niskiej temperatury lub gdy
narzędzie nie było używane przez dłuższy czas,
należy najpierw rozgrzaćnarzędzie
uruchamiając je na chwilębez obciążenia. W
ten sposób gęstość smaru ulegnie
zmniejszeniu. Bez właściwego rozgrzania
narzędzia operacja kucia nie przebiega tak
sprawnie.
8. Zapewnićstałe podłoże.
Upewnićsię, czy nikt nie znajduje sięponiżej
miejsca pracy na wysokości.
9. Narzędzie należy trzymaćoburącz.
10. Nie zbliżaćrąk do części ruchomych.
11. Nie pozostawiaćzałączonego elektronarzędzia.
Można uruchomićelektronarzędzie tylko
wtedy, gdy jest trzymane w rękach.
12. Podczas pracy nie wolno kierowaćnarzędzia
w stronęosób znajdujących sięw pobliżu.
Końcówka może wyleciećz uchwytu i
poważnie kogośzranić.
13. Po zakończeniu pracy nie wolno dotykać
końcówki ani znajdujących sięw jej
sąsiedztwie elementów. Mogąone byćbardzo
gorące, grożąc poparzeniem skóry.
14. Niektóre materiały zawierająsubstancje
chemiczne, które mogąbyćtoksyczne. Unikać
wdychania i kontaktu ze skórą. Przestrzegać
przepisów bezpieczeństwa podanych przez
dostawcęmateriałów.
ZACHOWAĆINSTRUKCJE
OSTRZEŻENIE:
NIE WOLNO pozwolić, aby wygoda lub rutyna
(nabyta w wyniku wielokrotnego używania
narzędzia) zastąpiły ścisłe przestrzeganie zasad
bezpieczeństwa obsługi. NIEWŁAŚCIWE
UŻYTKOWANIE narzędzia lub niestosowanie siędo
zasad bezpieczeństwa podanych w niniejszej
instrukcji obsługi może prowadzićdo poważnych
obrażeńciała.
ENC007-6
WAŻNE ZASADY
BEZPIECZEŃSTWA
DOTYCZĄCE AKUMULATORA
1. Przed użyciem akumulatora zapoznaćsięz
wszystkimi zaleceniami i znakami
ostrzegawczymi na (1) ładowarce, (2)
akumulatorze i (3) wyrobie, w którym będzie
używany akumulator.
2. Akumulatora nie wolno rozbierać.
3. Jeżeli czas pracy uległznacznemu skróceniu,
należy natychmiast przerwaćpracę. Może
bowiem dojść do przegrzania, ewentualnych
poparzeń, a nawet eksplozji.
4. W przypadku przedostania sięelektrolitu do
oczu, przemyćje wodąi niezwłocznie uzyskać
pomoc lekarską. Może on bowiem
spowodowaćutratęwzroku.
5. Nie doprowadzaćdo zwarcia akumulatora:
(1) Nie dotykaćstyków przedmiotami
wykonanymi z materiałów
przewodzących.
(2) Unikaćprzechowywania akumulatora w
pojemniku z metalowymi przedmiotami,
typu gwoździe, monety itp.
(3) Chronićakumulator przed wodąi
deszczem.
Zwarcie prowadzi do przepływu prądu
elektrycznego o dużym natężeniu i przegrzania
akumulatora, co w konsekwencji może grozić
poparzeniami a nawet awariąurządzenia.
6. Narzędzia i akumulatora nie wolno
przechowywaćw miejscach, w których
temperatura osiąga bądźprzekracza 50 ﾟC
(122 ﾟF).
7. Akumulatorów nie wolno palić, równieżtych
poważnie uszkodzonych lub całkowicie
zużytych. W ogniu mogąone bowiem
eksplodować.
8. Chronićakumulator przed upadkiem i
uderzeniami.
9. Nie wolno używaćuszkodzonego
akumulatora.
ZACHOWAĆINSTRUKCJE
Wskazówki dotyczące zachowania
maksymalnej trwałości akumulatora
1. Akumulator należy naładowaćzanim zostanie
do końca rozładowany.
Gdy zauważysz spadek mocy narzędzia,
przerwij pracęi naładuj akumulator.
2. Nie wolno ładowaćpowtórnie w pełni
naładowanego akumulatora.
Przeładowanie akumulatora skraca jego czas
eksploatacji.
3. Akumulator ładowaćw temperaturze
mieszczącej sięw przedziale 10 ﾟC - 40 ﾟC
(50 ﾟF - 104 ﾟF). Gdy akumulator jest gorący,
przed przystąpieniem do jego ładowania
odczekać, ażostygnie.

20
OPIS DZIAŁANIA
UWAGA:
• Przed przystąpieniem do regulacji lub przeglądu
narzędzia upewnićsię, czy jest ono wyłączone i czy
zostałwyjęty akumulator.
Wkładanie i wyjmowanie akumulatora
UWAGA:
• Podczas wkładania lub wyjmowania
akumulatora należy mocno trzymaćnarzędzie i
akumulator. W przeciwnym razie mogąone
wyślizgnąć sięz rąk, powodując uszkodzenie
narzędzia lub akumulatora i obrażenia ciała.
Rys.1
• Przed włożeniem lub wyjęciem akumulatora należy
koniecznie wyłączyćnarzędzie.
• W celu wyjęcia akumulatora przesunąć przycisk
znajdujący sięw przedniej jego części i wysunąć
go.
• Aby włożyćakumulator, wystarczy wyrównać
występ na akumulatorze z rowkiem w obudowie i
wsunąć go na swoje miejsce. Akumulator wsunąć
do oporu, ażwskoczy na swoje miejsce, co jest
sygnalizowane delikatnym kliknięciem. Jeżeli
element w kolorze czerwonym w górnej części
przycisku jest widoczny, akumulator nie jest
całkowicie zablokowany. Należy go wsunąć do
oporu, ażczerwony element przestanie być
widoczny. W przeciwnym razie może przypadkowo
wypaść z narzędzia, raniąc operatora lub osoby
postronne.
• Przy wkładaniu akumulatora nie wolno używaćsiły.
Jeżeli akumulator nie wchodzi swobodnie, nie
zostałprawidłowo włożony.
System ochrony akumulatora
Akumulator posiada funkcjęochronnąodcinającą
automatycznie dopływ prądu, aby przedłużyćjego
żywotność.
Narzędzie może sięnagle zatrzymaćpodczas pracy w
następujących sytuacjach związanych z
narzędziem/akumulatorem. Jest to spowodowane przez
uruchomienie systemu ochrony i nie świadczy o żadnej
usterce narzędzia.
• Gdy narzędzie jest przeciążone:
Należy wtedy zwolnićprzełącznik spustowy i
usunąć przyczynęprzeciążenia, po czym
ponownie pociągnąć za przełącznik spustowy,
aby uruchomićnarzędzie. Gdy narzędzie nie
działa nawet po pociągnięciu za przełącznik
spustowy, oznacza to, że system ochrony
akumulatora jest nadal aktywny. Należy
wtedy naładowaćakumulator przed użyciem.
• Przy niskim stanie naładowania akumulatora:
Naładowaćakumulator.
Włączanie
Rys.2
UWAGA:
• Przed włożeniem akumulatora do narzędzia
zawsze sprawdź, czy język spustowy wyłącznika
działa prawidłowo i po zwolnieniu powraca do
położenia „OFF".
Aby uruchomićnarzędzie, należy pociągnąć za język
spustowy przełącznika. Prędkość narzędzia rośnie wraz
ze zwiększaniem nacisku na język spustowy. W celu
zatrzymania urządzenia wystarczy zwolnićjęzyk
spustowy przełącznika.
Włączanie oświetlenia
Rys.3
UWAGA:
• Nie patrzećna światło ani bezpośrednio na źródło
światła.
W celu zapalenia lampki należy pociągnąć za język
spustowy. Lampka świeci dopóki język spustowy
przełącznika jest naciskany. Lampka gaśnie
automatycznie po upływie 10 -15 sekund od momentu
zwolnienia języka spustowego przełącznika.
UWAGA:
• Użyćsuchej tkaniny aby zetrzećzanieczyszczenia
z osłony lampki. Uważać, aby nie zarysować
osłony lampki, gdyżmoże to zmniejszyćnatężenie
oświetlenia.
• Do czyszczenia lampki nie wolno używać
rozcieńczalnika ani benzyny. Tego typu
rozpuszczalniki mogąjąuszkodzić.
Włączanie obrotów wstecznych.
Rys.4
Omawiane narzędzie jest wyposażone w przełącznik
umożliwiający zmianękierunku obrotów. W celu
uzyskania obrotów zgodnych z ruchem wskazówek
zegara należy nacisnąć dźwignięprzełącznika zmiany
kierunku obrotów po stronie A, natomiast by uzyskać
obroty przeciwne do ruchu wskazówek zegara,
wystarczy nacisnąć dźwignięprzełącznika po stronie B.
Gdy dźwignia przełącznika zmiany kierunku obrotów
znajduje sięw położeniu neutralnym, język spustowy
przełącznika jest zablokowany.
UWAGA:
• Przed uruchomieniem narzędzia należy zawsze
sprawdzićustawienie kierunku obrotów.
• Kierunek obrotów można zmieniaćtylko wówczas,
gdy urządzenie całkowicie sięzatrzyma. Zmiana
kierunku obrotów przed zatrzymaniem się
narzędzia grozi jego uszkodzeniem.
• Gdy narzędzie nie będzie używane, należy zawsze
ustawićdźwignięprzełącznika zmiany kierunku
obrotów w położeniu neutralnym.
