Makita RP0900 User manual

RP0900
EN Router INSTRUCTION MANUAL 7
ZHCN 雕刻机 使用说明书 13
ID Frais Tangan PETUNJUK PENGGUNAAN 19
MS Penghala MANUAL ARAHAN 25
VI Máy Phay Cầm Tay Hoạt
Động Bằng Động Cơ Điện TÀI LIỆU HƯỚNG DẪN 32
TH   38

1
2
1
2
1
2
3
4
5
1
2
3
4
5
1
2
1
1
2
3
44
2
Fig.8
Fig.1
Fig.2
Fig.3
Fig.4
Fig.5
Fig.6
Fig.7
2

1
23
4
123
A
12
3
1
2
3
4
5
6
7
Fig.9
Fig.10
Fig.11
Fig.12
Fig.13
Fig.14
Fig.15
3

1
2
Fig.16
R
Fig.17
Fig.18
Fig.19
Fig.20
Fig.21
Fig.22
4

Fig.23
Fig.24
Fig.25
Fig.26
Fig.27
Fig.28
Fig.29
Fig.30
5

Fig.31
6

7ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model RP0900
Collet chuck capacity 6 mm, 1/4", 8 mm and/or 3/8"
Plunge capacity 0 - 35 mm
No load speed (min-1)27,000
Overall height 217 mm
Net weight 2.7 kg
Safety class /II
• Due to our continuing program of research and development, the specications herein are subject to change with-
out notice.
• Specications may di󰀨er from country to country.
• Weight according to EPTA-Procedure 01/2003
Symbols
The following show the symbols used for the equip-
ment. Be sure that you understand their meaning before
use.
Read instruction manual.
DOUBLE INSULATION
Wear safety glasses.
Only for EU countries
Do not dispose of electric equipment
together with household waste material!
In observance of the European Directive,
on Waste Electric and Electronic
Equipment and its implementation in
accordance with national law, electric
equipment that have reached the end of
their life must be collected separately and
returned to an environmentally compatible
recycling facility.
Intended use
The tool is intended for ush trimming and proling of
wood, plastic and similar materials.
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and
can only be operated on single-phase AC supply. They
are double-insulated and can, therefore, also be used
from sockets without earth wire.
General Power Tool Safety Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and instruc-
tions may result in electric shock, re and/or serious
injury.
Save all warnings and instruc-
tions for future reference.
The term “power tool” in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive atmo-
spheres, such as in the presence of ammable
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodied plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of elec-
tric shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet con-
ditions. Water entering a power tool will increase
the risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges
or moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
9. If operating a power tool in a damp location
is unavoidable, use a residual current device
(RCD) protected supply. Use of an RCD reduces
the risk of electric shock.
10. Use of power supply via a RCD with a rated
residual current of 30 mA or less is always
recommended.

8ENGLISH
Personal safety
11. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the inuence of drugs, alcohol or med-
ication. A moment of inattention while operating
power tools may result in serious personal injury.
12. Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.
13. Prevent unintentional starting. Ensure the
switch is in the o󰀨-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools with
your nger on the switch or energising power tools
that have the switch on invites accidents.
14. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
15. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
16. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes, jewel-
lery or long hair can be caught in moving parts.
17. If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of
dust collection can reduce dust-related hazards.
Power tool use and care
18. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
19. Do not use the power tool if the switch does
not turn it on and o󰀨. Any power tool that cannot
be controlled with the switch is dangerous and
must be repaired.
20. Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such pre-
ventive safety measures reduce the risk of starting
the power tool accidentally.
21. Store idle power tools out of the reach of chil-
dren and do not allow persons unfamiliar with
the power tool or these instructions to operate
the power tool. Power tools are dangerous in the
hands of untrained users.
22. Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may a󰀨ect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
23. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
24. Use the power tool, accessories and tool bits
etc. in accordance with these instructions, tak-
ing into account the working conditions and
the work to be performed. Use of the power tool
for operations di󰀨erent from those intended could
result in a hazardous situation.
Service
25. Have your power tool serviced by a qualied
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
26. Follow instruction for lubricating and chang-
ing accessories.
27. Keep handles dry, clean and free from oil and
grease.
ROUTER SAFETY WARNINGS
1. Hold power tool by insulated gripping sur-
faces, because the cutter may contact its own
cord. Cutting a “live” wire may make exposed
metal parts of the power tool “live” and shock the
operator.
2. Use clamps or another practical way to secure
and support the workpiece to a stable plat-
form. Holding the work by your hand or against
the body leaves it unstable and may lead to loss of
control.
3. Wear hearing protection during extended
period of operation.
4. Handle the bits very carefully.
5. Check the bit carefully for cracks or damage
before operation. Replace cracked or damaged
bit immediately.
6. Avoid cutting nails. Inspect for and remove all
nails from the workpiece before operation.
7. Hold the tool rmly with both hands.
8. Keep hands away from rotating parts.
9. Make sure the bit is not contacting the work-
piece before the switch is turned on.
10. Before using the tool on an actual workpiece,
let it run for a while. Watch for vibration or
wobbling that could indicate improperly
installed bit.
11. Be careful of the bit rotating direction and the
feed direction.
12. Do not leave the tool running. Operate the tool
only when hand-held.
13. Always switch o󰀨 and wait for the bit to come
to a complete stop before removing the tool
from workpiece.
14. Do not touch the bit immediately after opera-
tion; it may be extremely hot and could burn
your skin.
15. Do not smear the tool base carelessly with
thinner, gasoline, oil or the like. They may
cause cracks in the tool base.
16. Use bits of the correct shank diameter suitable
for the speed of the tool.
17. Some material contains chemicals which may
be toxic. Take caution to prevent dust inhala-
tion and skin contact. Follow material supplier
safety data.

9ENGLISH
18. Always use the correct dust mask/respirator
for the material and application you are work-
ing with.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or famil-
iarity with product (gained from repeated
use) replace strict adherence to safety
rules for the subject product. MISUSE or
failure to follow the safety rules stated in
this instruction manual may cause serious
personal injury.
FUNCTIONAL
DESCRIPTION
CAUTION:
• Always be sure that the tool is switched o󰀨 and
unplugged before adjusting or checking function
on the tool.
Adjusting the depth of cut
► Fig.1: 1. Stopper pole 2. Screw
Place the tool on a at surface. Loosen the screw
securing the stopper pole.
Loosen the lock lever and lower the tool body until the
bit just touches the at surface. Tighten the lock lever to
lock the tool body.
► Fig.2: 1. Lock lever 2. Screw
Next, lower the stopper pole until it makes contact with
the adjusting hex bolt. Align the depth pointer with the
“0” graduation.
Raise the stopper pole until the desired depth of cut
is obtained. The depth of cut is indicated on the scale
(1 mm per graduation) by the depth pointer. Then
tighten the screw to secure the stopper pole.
Now, your predetermined depth of cut can be obtained
by loosening the lock lever and then lowering the tool
body until the stopper pole makes contact with the
adjusting hex bolt.
► Fig.3: 1. Depth pointer 2. Screw 3. Stopper pole
4. Adjusting hex bolt 5. Stopper block
CAUTION:
• Since excessive cutting may cause overload of
the motor or di󰀩culty in controlling the tool, the
depth of cut should not be more than 15 mm at a
pass when cutting grooves with an 8 mm diame-
ter bit.
• When cutting grooves with a 20 mm diameter
bit, the depth of cut should not be more than
5 mm at a pass.
When you wish to cut grooves more than 15 mm
deep with an 8 mm diameter bit or more than
5 mm deep with a 20 mm diameter bit, make
several passes with progressively deeper bit
settings.
Stopper block
► Fig.4: 1. Depth pointer 2. Screw 3. Stopper pole
4. Adjusting hex bolt 5. Stopper block
The stopper block has three adjusting hex bolts which
raise or lower 0.8 mm per turn. You can easily obtain
three di󰀨erent depths of cut using these adjusting hex
bolts without readjusting the stopper pole.
Adjust the lowest hex bolt to obtain the deepest depth
of cut, following the method of “Adjusting depth of cut”.
Adjust the two remaining hex bolts to obtain shallower
depths of cut. The di󰀨erences in height of these hex
bolts are equal to the di󰀨erences in depths of cut.
To adjust the hex bolts, turn the hex bolts. The stopper
block is also convenient for making three passes with
progressively deeper bit settings when cutting deep
grooves.
CAUTION: When using a bit having total length
of 60 mm or more, or edge length of 35 mm or more,
the depth of cut cannot be adjusted as previously
mentioned. To adjust, proceed as follows:
Loosen the lock lever and carefully adjust bit protru-
sion below the tool base to the desired depth of cut
by moving the tool body up or down. Then retighten
the lock lever to lock the tool body at that depth of cut.
Keep the tool body locked at this position during use.
Since the bit always protrudes from the tool base, be
careful when handling the tool.
Adjusting the lock lever
► Fig.5: 1. Lock lever 2. Screw
The locked position of the lock lever is adjustable. To
adjust it, remove the screw securing the lock lever. The
lock lever will come o󰀨. Set the lock lever at the desired
angle. After adjustment, tighten the lock lever clockwise.
Switch action
► Fig.6: 1. Switch trigger
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and
returns to the “OFF” position when released.
To start the tool, simply pull the switch trigger. Release
the switch trigger to stop.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched o󰀨 and
unplugged before carrying out any work on the
tool.

10 ENGLISH
Installing or removing the bit
► Fig.7
CAUTION:
• Install the bit securely. Always use only the
wrenches provided with the tool. A loose or
overtightened bit can be dangerous.
• Do not tighten the collet nut without inserting a
bit. It can lead to breakage of the collet cone.
Insert the bit all the way into the collet cone and tighten
the collet nut securely with the two wrenches.
Use the correct size collet cone for the bit which you
intend to use.
To remove the bit, follow the installation procedure in
reverse.
OPERATION
Set the tool base on the workpiece to be cut without
the bit making any contact. Then turn the tool on and
wait until the bit attains full speed. Lower the tool body
and move the tool forward over the workpiece surface,
keeping the tool base ush and advancing smoothly
until the cutting is complete.
When doing edge cutting, the workpiece surface should
be on the left side of the bit in the feed direction.
► Fig.8: 1. Workpiece 2. Bit revolving direction
3. View from the top of the tool 4. Feed
direction
NOTE:
• Moving the tool forward too fast may cause
a poor quality of cut, or damage to the bit or
motor. Moving the tool forward too slowly may
burn and mar the cut. The proper feed rate will
depend on the bit size, the kind of workpiece
and depth of cut. Before beginning the cut on
the actual workpiece, it is advisable to make a
sample cut on a piece of scrap lumber. This will
show exactly how the cut will look as well as
enable you to check dimensions.
• When using the straight guide, be sure to install
it on the right side in the feed direction. This
will help to keep it ush with the side of the
workpiece.
► Fig.9: 1. Feed direction 2. Bit revolving direction
3. Workpiece 4. Straight guide
Straight guide
► Fig.10
The straight guide is e󰀨ectively used for straight cuts
when chamfering or grooving.
To install the straight guide, insert the guide bars into
the holes in the tool base. Adjust the distance between
the bit and the straight guide. At the desired distance,
tighten the wing bolts to secure the straight guide in
place.
► Fig.11: 1. Guide bar 2. Clamp screw 3. Straight
guide
When cutting, move the tool with the straight guide ush
with the side of the workpiece.
If the distance (A) between the side of the workpiece
and the cutting position is too wide for the straight
guide, or if the side of the workpiece is not straight, the
straight guide cannot be used. In this case, rmly clamp
a straight board to the workpiece and use it as a guide
against the router base. Feed the tool in the direction of
the arrow.
► Fig.12
Templet guide (Accessory)
► Fig.13
The templet guide provides a sleeve through which
the bit passes, allowing use of the tool with templet
patterns.
To install the templet guide, loosen the screws on the
tool base, insert the templet guide and then tighten the
screws.
► Fig.14: 1. Screw 2. Base 3. Template guide
Secure the templet to the workpiece. Place the tool on
the templet and move the tool with the templet guide
sliding along the side of the templet.
► Fig.15: 1. Bit 2. Base 3. Templet 4. Workpiece
5. Distance (X) 6. Outside diameter of the
templet guide 7. Templet guide
NOTE:
• The workpiece will be cut a slightly di󰀨erent
size from the templet. Allow for the distance (X)
between the bit and the outside of the templet
guide. The distance (X) can be calculated by
using the following equation:
Distance (X) = (outside diameter of the templet
guide - bit diameter) / 2
Dust nozzle set (Accessory)

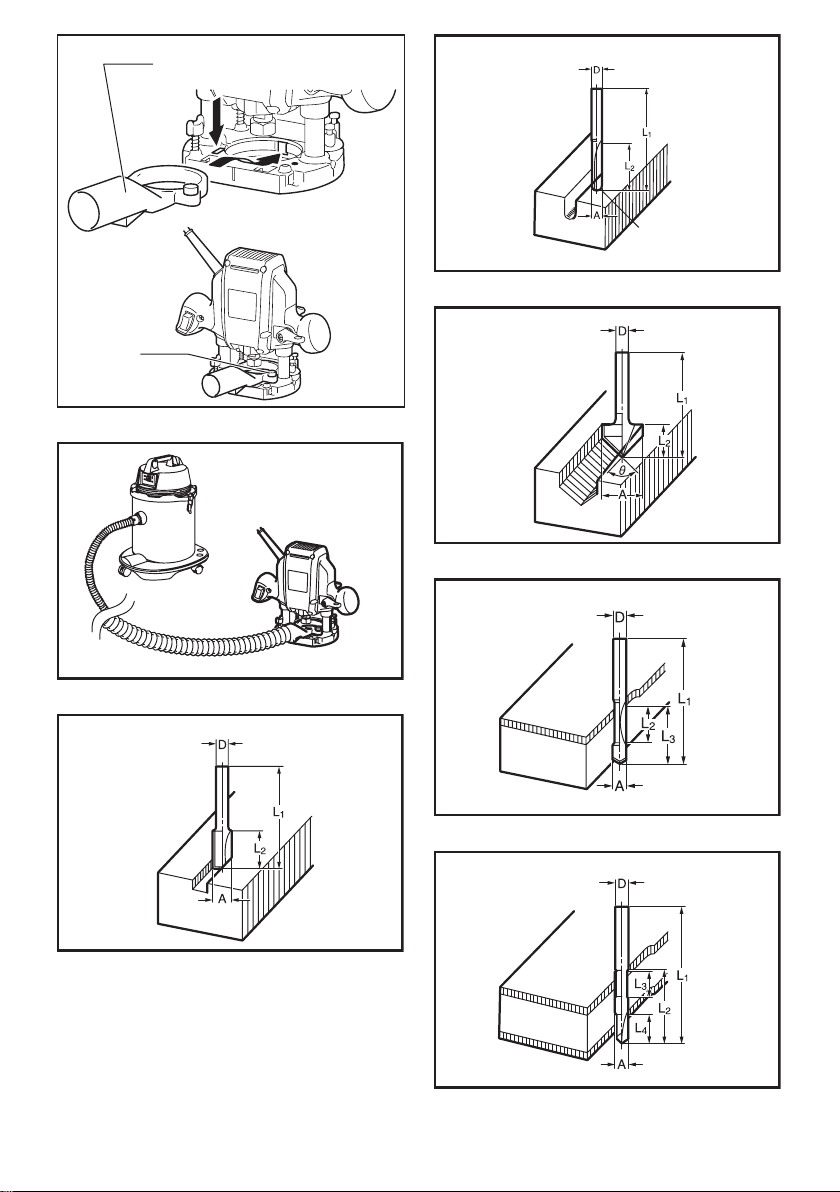

► Fig.16: 1. Dust nozzle 2. Thumb screw
Use the dust nozzle for dust extraction. Install the dust
nozzle on the tool base using the thumb screw so that
protrusion on the dust nozzle t to the notch in the tool
base.
Then connect a vacuum cleaner to the dust nozzle.
► Fig.17
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched o󰀨 and
unplugged before attempting to perform inspec-
tion or maintenance.
• Never use gasoline, benzine, thinner, alcohol
or the like. Discoloration, deformation or cracks
may result.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be per-
formed by Makita Authorized Service Centers, always
using Makita replacement parts.

11 ENGLISH
OPTIONAL
ACCESSORIES
CAUTION:
• These accessories or attachments are recom-
mended for use with your Makita tool specied
in this manual. The use of any other accessories
or attachments might present a risk of injury to
persons. Only use accessory or attachment for
its stated purpose.
If you need any assistance for more details regard-
ing these accessories, ask your local Makita Service
Center.
• Straight & groove forming bits
• Edge forming bits
• Laminate trimming bits
• Straight guide
• Templet guide 25
• Templet guides
• Templet guide adapter
• Lock nut
• Collet cone 3/8", 1/4"
• Collet cone 6 mm, 8 mm
• Wrench 13
• Wrench 22
• Dust nozzle set
Router bits
Straight bit
► Fig.18
mm
DAL
1L
2
6
1/4"
8860 25
6
1/4"
6
1/4"
650 18
85
01
8
20 50 15
“U” Grooving bit
► Fig.19
mm
DAL 1L 2 R
6650 18 3
“V” Grooving bit
► Fig.20
90
mm
DAL 1L 2
1/4" 20 50 15
Drill point ush trimming bit
► Fig.21
D
8
6
A
6
8
L 1
60
60
L 2
18
20
L 3
28
35
mm
Drill point double ush trimming bit
► Fig.22
D
8
6
A
6
8
L 1
70
80
L 2
40
55
L 3
12
20
L 4
14
25
mm
Corner rounding bit
► Fig.23
D
6
6
A 1
20
25
A 2
8
9
L 1
45
48
L 2
10
13
L 3
4
5
R
4
8
mm
Chamfering bit
► Fig.24
30
45
60
D
6
6
A
20
23
L 1
50
46
L 2
13
11
L 3
5
6
62049142
mm
Cove beading bit
► Fig.25
D
6
6
A
25
20
L 1
48
43
L 2
13
8
R
8
4
mm
Ball bearing ush trimming bit
► Fig.26
mm
DAL
1L
2
6
1/4"
10 50 20
Ball bearing corner rounding bit
► Fig.27
D
6
6
1/4"
A 1
21
15
A 2
8
8
L 1
40
37
L 2
10
7
L 3
3.5
3.5
R
6
3
mm

12 ENGLISH
Ball bearing chamfering bit
► Fig.28
D
6
1/4"
6
A 1
20
26
A 2
8
8
L 1
41
42
L 2
11
12
mm
45
60
Ball bearing beading bit
► Fig.29
mm
DA 1 A 2A 3 L 1L 2 L
3R
6
6
5.5 4
4.5
10
12 726 12 842
20 12 840
Ball bearing cove beading bit
► Fig.30
mm
DA 1 A 2A 4 L 1L 2 L
3R
6
6
5.5 3
5
10
12 526 22 842
20 18 8
A 3
12
12 40

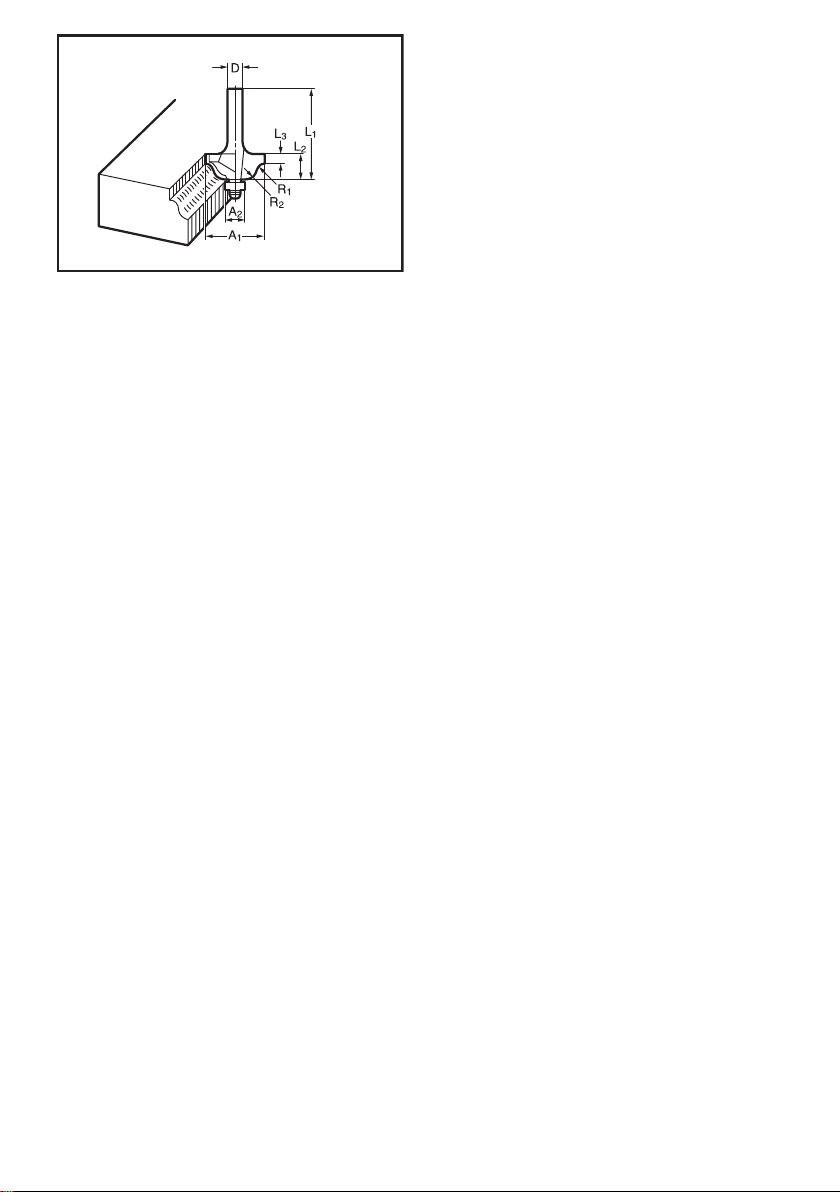

Ball bearing roman ogee bit
► Fig.31
mm
DA 1 A 2L 1 L 2L 3 R 1 R 2
6
6
2.5 4.5
3
4.5
4.5 626 84212
20 84010
NOTE:
• Some items in the list may be included in the
tool package as standard accessories. They
may di󰀨er from country to country.

13
中文简体
中文简体 (原本)
规格
型号 RP0900
筒夹卡盘能力 6 mm、1/4″、8 mm和/或3/8″
切入能力 0 - 35 mm
空载速度（r/min）27,000
高度 217 mm
净重 2.7 kg
安全等级 /II
• 由于研发计划将持续进行，生产者保留变更规格不另行通知之权利。
• 规格可能因销往国家之不同而异。
• 重量符合EPTA-Procedure 01/2003
符号
以下显示本工具使用的符号。在使用工具之
前请务必理解其含义。
阅读使用说明书。
II类工具
佩带安全眼镜。
仅限于欧盟国家
请勿将电气设备与家庭普通
废弃物一同丢弃！
请务必遵守欧洲关于废弃电
子电气设备的指令，根据各
国法律法规执行。达到使用
寿命的电气设备必须分类回
收至符合环境保护规定的再
循环机构。
用途
本工具用于对木材、塑料和类似材料的修整
和压型。
电源
本工具只可连接电压与铭牌所示电压相同的
电源，且仅可使用单相交流电源。本工具双
重绝缘，因此也可用于不带接地线的插座。
电动工具通用安全警告
警告！阅读所有警告和所有说明。不遵
照以下警告和说明会导致电击、着火和／或
严重伤害。
保存所有警告和说明书以备
查阅。
在所有下列的警告中术语“电动工具”指市
电驱动（有线）电动工具或电池驱动（无
线）电动工具。
工作场地的安全
1. 保持工作场地清洁和明亮。混乱和黑暗
的场地会引发事故。
2. 不要在易爆环境，如有易燃液体、气体
或粉尘的环境下操作电动工具。电动工
具产生的火花会点燃粉尘或气体。
3. 让儿童和旁观者离开后操作电动工具。
注意力不集中会使操作者失去对工具的
控制。
电气安全
4. 电动工具插头必须与插座相配。绝不能
以任何方式改装插头。需接地的电动工
具不能使用任何转换插头。未经改装的
插头和相配的插座将减少电击危险。
5. 避免人体接触接地表面，如管道、散热
片和冰箱。如果你身体接地会增加电击
危险。
6. 不得将电动工具暴露在雨中或潮湿环境
中。水进入电动工具将增加电击危险。

14
中文简体
7. 不得滥用电线。绝不能用电线搬运、拉
动电动工具或拔出其插头。使电线远离
热源、油、锐边或运动部件。受损或缠
绕的软线会增加电击危险。
8. 当在户外使用电动工具时，使用适合户
外使用的外接软线。适合户外使用的软
线将减少电击危险。
9. 如果在潮湿环境下操作电动工具是不可
避免的，应使用剩余电流动作保护器
（RCD）。使用RCD可减小电击危险。
10. 始终建议通过额定剩余电流为30mA或
以下的RCD来使用电源。
人身安全
11. 保持警觉，当操作电动工具时关注所从
事的操作并保持清醒。当你感到疲倦，
或在有药物、酒精或治疗反应时，不要
操作电动工具。在操作电动工具时瞬间
的疏忽会导致严重人身伤害。
12. 使用个人防护装置。始终佩戴护目镜。
安全装置，诸如适当条件下使用防尘面
具、防滑安全鞋、安全帽、听力防护等
装置能减少人身伤害。
13. 防止意外起动。确保开关在连接电源和/
或电池盒、拿起或搬运工具时处于关断位
置。手指放在已接通电源的开关上或开关
处于接通时插入插头可能会导致危险。
14. 在电动工具接通之前，拿掉所有调节钥
匙或扳手。遗留在电动工具旋转零件上
的扳手或钥匙会导致人身伤害。
15. 手不要伸展得太长。时刻注意立足点和
身体平衡。这样在意外情况下能很好地
控制电动工具。
16. 着装适当。不要穿宽松衣服或佩戴饰品。
让衣服、手套和头发远离运动部件。宽
松衣服、佩饰或长发可能会卷入运动部
件中。
17. 如果提供了与排屑、集尘设备连接用的装
置，要确保他们连接完好且使用得当。使
用这些装置可减少尘屑引起的危险。
电动工具使用和注意事项
18. 不要滥用电动工具，根据用途使用适当
的电动工具。选用适当设计的电动工具
会使你工作更有效、更安全。
19. 如果开关不能接通或关断工具电源，则
不能使用该电动工具。不能用开关来控
制的电动工具是危险的且必须进行修理。
20. 在进行任何调节、更换附件或贮存电动
工具之前，必须从电源上拔掉插头和／
或使电池盒与工具脱开。这种防护性措
施将减少工具意外起动的危险。
21. 将闲置不用的电动工具贮存在儿童所及范
围之外，并且不要让不熟悉电动工具或对
这些说明不了解的人操作电动工具。电动
工具在未经培训的用户手中是危险的。
22. 保养电动工具。检查运动件是否调整到
位或卡住，检查零件破损情况和影响电
动工具运行的其他状况。如有损坏，电
动工具应在使用前修理好。许多事故由
维护不良的电动工具引发。
23. 保持切削刀具锋利和清洁。保养良好的
有锋利切削刃的刀具不易卡住而且容易
控制。
24. 按照使用说明书，考虑作业条件和进行
的作业来使用电动工具、附件和工具的
刀头等。将电动工具用于那些与其用途
不符的操作可能会导致危险。
维修
25. 将你的电动工具送交专业维修人员，使
用同样的备件进行修理。这样将确保所
维修的电动工具的安全性。
26. 上润滑油及更换附件时请遵循本说明书
指示。
27. 手柄务必保持干燥、清洁、无油（脂）。
雕刻机安全警告
1. 因为刀具可能会接触到自身的电线，操作
工具时请抓握绝缘表面。切割“带电”的
电线时，电动工具上曝露的金属部分可能
也会“带电”，并使操作者触电。
2. 请使用螺丝钳或其他可行的方法将工件
夹紧并固定在稳定的平台上。手持工件
或将工件抵在身上，可能会导致工件摆
放不稳，使工具失去控制。
3. 长时间操作时请佩带耳罩。
4. 装卸刀头时，需十分小心。
5. 操作之前，请仔细检查刀头上是否有裂缝
或损坏。立即更换有裂缝或损坏的刀头。
6. 注意不要切割到铁钉。操作之前请检查
并清除工件上的所有铁钉。
7. 需用双手握紧工具。
8. 手应远离旋转的部件。
9. 打开开关前，请确认刀头未与工件接触。
10. 在实际的工件上使用工具之前，请先让
工具空转片刻。请注意，振动或摇摆可
能表示刀头安装不当。
11. 注意刀头旋转方向和馈送方向。
12. 运行中的工具不可离手放置。只可在手
握工具的情况下操作工具。
13. 将工具从工件上取下之前，请务必关闭
工具电源并等待刀头完全停止。

15
中文简体
14. 操作之后，请勿立刻触摸刀头，因为其
可能会非常烫，导致烫伤皮肤。
15. 请勿使用稀释剂、汽油、油或类似物品
涂抹工具基座。否则可能会导致工具基
座开裂。
16. 根据工具速度使用具有合适刀柄直径的
刀头。
17. 某些材料含有有毒化学物质。小心不要
吸入粉尘，并避免皮肤接触。遵循材料
供应商的安全提示。
18. 根据您操作的材料及应用，请务必使用
正确的防尘面罩／呼吸器。
请保留此说明书。
警告： 请勿为图方便或因对产品足
够熟悉（由于重复使用而获得的经验）
而不严格遵循相关产品安全规则。使用
不当或不遵循使用说明书中的安全规则
会导致严重的人身伤害。
功能描述
小心：
•在调节或检查工具功能之前，请务必关
闭工具电源开关并拔下电源插头。
调节切割深度
►图片1: 1. 止动器杆 2. 螺丝
将工具置于平坦的表面。拧松止动器杆的固
定螺丝。
拧 松 锁 定 杆 ，然 后 降 低 机 身 ，直 至 刀 头 恰 好 接
触到平坦的表面。拧紧锁定杆以锁定机身。
►图片2: 1. 锁定杆 2. 螺丝
接下来，降低止动器杆直至其与调节六角螺
栓相接触。将深度指针对齐至“0”刻度。
然后抬高止动器杆直至获得所需的切割深度
为止。深度指针在刻度盘上（每刻度为1 mm）
指示的数值即为切割深度。随后拧紧螺丝以固
定止动器杆。
此时，松开锁定杆，然后降低工具主体，直
至止动器杆与调节六角螺栓相接触，即可获
得预设的切割深度。
►图片3: 1. 深度指针 2. 螺丝 3. 止动器杆
4. 调节六角螺栓 5. 止动器块
小心：
•由于过度切割可能会导致电机过载
或使工具变得难以控制，因此在使用
8 mm直径的刀头切槽时，一次的切割
深度不应超过15 mm。
•当使用20 mm直径刀头切槽时，一次
的切割深度不应超过5 mm。
当需要使用8 mm直径刀头切割深度大
于15 mm的凹槽或者使用20 mm直径
刀头切割深度大于5 mm的凹槽时，
请分多次走刀，并逐渐加深刀头的设
定深度。
止动器块
►图片4: 1. 深度指针 2. 螺丝 3. 止动器杆
4. 调节六角螺栓 5. 止动器块
止动器块有三个调节六角螺栓，每旋转一圈
升高或降低0.8 mm。您不必重新调节止动
器杆，只需利用调节六角螺栓即可获得三种
不同的切割深度。
请按照“调节切割深度”中介绍的方法，调
节最低的六角螺栓以获得最大切割深度。调
节其余两个六角螺栓可获得相对较浅的切割
深度。这些六角螺栓之间的高度差值即为切
割深度的差值。
若要调节六角螺栓，请旋转六角螺栓。切割
深槽时，止动器块也便于进行三次切割，可
逐渐加深刀头的设定深度。
小心： 当使用总长度为60 mm或以上，
或刃长35 mm或 以 上 的 刀 头 时 ，无 法 按 照 上
述方式调节切割深度。如需调节，请执行以
下操作：
松开锁定杆，通过上下移动机身，小心地
将工具基座下的刀头凸出部分调节至所需
切割深度。然后重新拧紧锁定杆，将机身
锁定在该切割深度。使用时，保持机身锁
定在该位置。由于刀头始终会从工具基座
中凸出，因此处理工具时需小心。
调节锁定杆
►图片5: 1. 锁定杆 2. 螺丝
锁定杆的锁定位置是可以调整的。若要调整
其位置，请取下用于固定锁定杆的螺丝。锁
定杆即可拆下。将锁定杆放置到所需角度。
调整后，顺时针紧固锁定杆。

16
中文简体
开关操作
►图片6: 1. 开关扳机
小心：
•插上工具电源插头之前，请务必确认
开关扳机能够正常工作，松开时能回
到“OFF”（关闭）位置。
启动工具时，只需扣动开关扳机即可。松开
开关扳机，工具即停止。
装配
小心：
•对工具进行任何操作前，请务必确认工
具已关闭且已拔下电源插头。
安装或拆卸刀头
►图片7
小心：
•牢固安装刀头。请务必仅使用本工具
附带的扳手。松动或过紧的刀头会非
常危险。
•请勿在未插入刀头的情况下拧紧筒夹
螺母。否则会导致锥形筒夹破损。
将刀头完全插入锥形筒夹，然后使用两个扳
手拧紧筒夹螺母。
根据您使用的刀头选择合适尺寸的锥形
筒夹。
拆下刀头时，按与安装步骤相反的顺序进行
操作。
操作
将工具基座放在要切割的工件上，刀头不得
与工件有任何接触。然后启动工具并等待，
直至刀头达到全速运转时再进行操作。降低
机身，在工件表面向前移动本工具，使工具
基座平稳地保持平坦前进，直至切割完成。
进行切边时，工件表面应在馈送方向的刀头
左侧。
►图片8: 1. 工件 2. 刀头旋转方向 3. 从工
具顶部观看 4. 馈送方向
注：
•太快地向前移动本工具可能会导致切割
不良，或者损坏刀头或电机。太慢地向
前移动本工具可能会灼烧和损毁切口。
馈送率依据刀头尺寸、工件类型和切割
深度而定。在实际的工件上开始切割之
前，建议先在废弃木材上进行一次试切
割。这不仅能精确地显示切割情况，也
可让您检查切割的尺寸。
•使用直线导板时，请确保将其安装在进
给方向的右侧。这有助于保持其与工件
的侧边平齐。
►图片9: 1. 馈送方向 2. 刀头旋转方向
3. 工件 4. 直线导板
直线导板
►图片10
斜刨削或开槽时，使用直线导板进行直线切
割尤为有效。
安装直线导板时，请将导板插入工具基座上
的孔中。调节刀头和直线导板之间的距离。
达到所需距离后，拧紧蝶形螺栓以将直线导
板固定到位。
►图片11: 1. 导板 2. 夹紧螺丝 3. 直线导板
切割时，在直线导板与工件的一侧平齐的情
况下移动工具。
如果工件一侧与切割位置之间的距离（A）
对于直线导板来说过宽，或者如果工件的
一侧不直，直线导板无法使用。在这种情况
下，可将一个直线导板牢固夹紧至工件上，
并使其抵住雕刻机基座，作为导板使用。朝
箭头方向馈送工具。
►图片12
样规导板（附件）
►图片13
样规导板具有一个供刀头穿过的套筒，可以
允许使用带样规模式的工具。
安装样规导板时，请拧松工具基座上的螺丝，
插 入 样 规 导 板 ，然 后 拧 紧 螺 丝 。
►图片14: 1. 螺丝 2. 基座 3. 样规导板
将样规紧固在工件上。将工具放置在样规上，
在将样规导板沿样规侧滑动的情况下移动
工具。
►图片15: 1. 刀头 2. 基座 3. 样规 4. 工件
5. 距离（X）6. 样规导板的外
径7. 样规导板

17
中文简体
注：
•将以与样规略有不同的尺寸切割工件。
在刀头和样规导板外部之间留出一定的
距 离（ X）。利用以下公式可以计算出距
离（ X）：
距离（X）=（样规导板外径 - 刀头直
径）/ 2
集尘口套件（附件）
►图片16: 1. 集尘口 2. 蝶形螺丝
使用集尘口除尘。使用蝶形螺丝将集尘口安
装到工具基座上，同时确保集尘口的凸出部
分嵌入到工具基座的凹槽内。
然后，将集尘器连接至集尘口。
►图片17
保养
小心：
•检查或保养工具之前，请务必关闭工具
电源开关并拔下插头。
•切勿使用汽油、苯、稀释剂、酒精或类
似物品清洁工具。否则可能会导致工具
变色、变形或出现裂缝。
为了保证产品的安全性与可靠性，维修、
任何其他的维修保养或调节需由Makita（牧
田）授权的维修服务中心完成。务必使用
Makita（牧田）的替换部件。
选购附件
小心：
•这些附件或装置专用于本说明书所列的
Makita（牧田）工具。使用其他附件或
装置存在人身伤害风险。仅可将附件或
装置用于规定目的。
如您需要了解更多关于这些选购附件的信
息，请咨询当地的Makita（牧田）维修服务
中心。
•直线 & 凹槽成型刀头
•修边成型刀头
•层压整修刀头
•直线导板
•样规导板25
•样规导板
•样规导板适配器
•锁紧螺母
•3/8″、1/4″锥形筒夹
•6 mm、8 mm锥形筒夹
•13号扳手
•22号扳手
•集尘口套件
雕刻机刀头
直刀头
►图片18
mm
DAL
1L
2
6
1/4″
8860 25
6
1/4″
6
1/4″
650 18
85
01
8
20 50 15
“U”形开槽刀头
►图片19
mm
DAL 1L
2R
6650 18 3
“V”形开槽刀头
►图片20
mm
DAL 1L 2
1/4″ 20 50 15
θ
90°
钻尾修边刀头
►图片21
D
8
6
A
6
8
L 1
60
60
L 2
18
20
L 3
28
35
mm
钻尾双修边刀头
►图片22
D
8
6
A
6
8
L 1
70
80
L 2
40
55
L 3
12
20
L 4
14
25
mm
圆角刀头
►图片23
D
6
6
A 1
20
25
A 2
8
9
L 1
45
48
L 2
10
13
L 3
4
5
R
4
8
mm

18
中文简体
斜角刀头
►图片24
D
6
6
A
20
23
L 1
50
46
L 2
13
11
L 3
5
6
62049142
mm
θ
60°
45°
30°
倒角敏仔刀头
►图片25
D
6
6
A
25
20
L 1
48
43
L 2
13
8
R
8
4
mm
滚珠轴承修边刀头
►图片26
mm
DAL
1L
2
6
1/4″
10 50 20
滚珠轴承圆角刀头
►图片27
D
6
6
1/4″
A 1
21
15
A 2
8
8
L 1
40
37
L 2
10
7
L 3
3.5
3.5
R
6
3
mm
滚珠轴承斜角刀头
►图片28
D
6
1/4″
6
A 1
20
26
A 2
8
8
L 1
41
42
L 2
11
12
mm
θ
60°
45°
滚珠轴承敏仔刀头
►图片29
mm
DA1A2A3L1L2L
3R
6
6
5.5 4
4.5
10
12 726 12 842
20 12 840
滚珠轴承倒角敏仔刀头
►图片30
mm
DA1A2A4L1L2L
3R
6
6
5.5 3
5
10
12 526 22 842
20 18 8
A 3
12
12 40
滚珠轴承户西线刀头
►图片31
mm
DA1A2L1L2L3R
1R
2
6
6
2.5 4.5
3
4.5
4.5 626 84212
20 84010
注：
•本列表中的一些部件可能作为标准配件
包含于工具包装内。它们可能因销往国
家之不同而异。

19 BAHASA INDONESIA
BAHASA INDONESIA (Petunjuk Asli)
SPESIFIKASI
Model RP0900
Kapasitas cekam collet 6 mm, 1/4″, 8 mm dan/atau 3/8″
Kapasitas benam 0 - 35 mm
Kecepatan tanpa beban (min-1)27.000
Tinggi keseluruhan 217 mm
Berat bersih 2,7 kg
Kelas keamanan /II
• Karena kami terus melakukan program penelitian dan pengembangan, spesikasi yang disebutkan di sini mungkin
berubah tanpa pemberitahuan.
• Spesikasi dapat berbeda dari satu negara ke negara lainnya.
• Berat menurut Prosedur EPTA 01/2003
Simbol
Berikut akan ditunjukkan simbol yang digunakan untuk
peralatan. Pastikan Anda memahami arti masing-
masing simbol sebelum menggunakan alat.
Baca petunjuk penggunaan.
ISOLASI GANDA
Gunakan kaca mata pengaman.
Hanya untuk negara UE
Jangan membuang peralatan listrik
bersama material limbah rumah tangga!
Dengan memerhatikan Petunjuk Eropa
tentang Limbah Peralatan Listrik dan
Elektronik serta pelaksanaannya sesuai
dengan ketentuan hukum nasional,
peralatan listrik yang telah habis masa
pakainya harus dikumpulkan secara
terpisah dan dikembalikan ke fasilitas daur
ulang yang kompatibel dengan lingkungan.
Penggunaan
Mesin ini digunakan untuk pekerjaan pemotongan
benam dan memberikan prol pada kayu, plastik serta
bahan-bahan sejenisnya.
Pasokan daya
Mesin harus terhubung dengan pasokan daya listrik
yang bervoltase sama dengan yang tertera pada pelat
nama, dan hanya dapat dijalankan dengan listrik AC
fase tunggal. Mesin diisolasi ganda sehingga dapat
juga dihubungkan dengan soket tanpa kabel arde.
Peringatan Keselamatan Umum
Mesin Listrik
PERINGATAN Bacalah semua peringatan
keselamatan dan semua petunjuk. Kelalaian
mematuhi peringatan dan petunjuk dapat menyebabkan
sengatan listrik, kebakaran dan/atau cedera serius.
Simpanlah semua peringatan
dan petunjuk untuk acuan di
masa depan.
Istilah “mesin listrik” dalam semua peringatan mengacu
pada mesin listrik yang dijalankan dengan sumber listrik
jala-jala (berkabel) atau baterai (tanpa kabel).
Keselamatan tempat kerja
1. Jaga tempat kerja selalu bersih dan
berpenerangan cukup. Tempat kerja yang
berantakan dan gelap mengundang kecelakaan.
2. Jangan gunakan mesin listrik dalam
lingkungan yang mudah meledak, misalnya
terdapat cairan, gas, atau debu yang mudah
terbakar. Mesin listrik menimbulkan bunga api
yang dapat membakar debu atau uap tersebut.
3. Jauhkan anak-anak dan orang lain saat
menggunakan mesin listrik. Jika perhatian
terpecah, Anda mungkin saja kehilangan kendali.
Keamanan Kelistrikan
4. Steker mesin listrik harus cocok dengan
stopkontak. Jangan sekali-kali mengubah
steker dengan cara apa pun. Jangan
menggunakan steker adaptor dengan mesin
listrik yang terbumi (dibumikan). Steker yang
tidak diubah dan stopkontak yang cocok akan
mengurangi risiko sengatan listrik.
5. Hindari sentuhan tubuh dengan permukaan
yang terbumi atau dibumikan seperti pipa,
radiator, kompor, dan kulkas. Risiko sengatan
listrik bertambah jika ada bagian tubuh Anda yang
menyentuh bumi atau tanah.
6. Jangan membiarkan mesin listrik kehujanan
atau basah. Air yang masuk ke dalam mesin listrik
akan meningkatkan risiko sengatan listrik.
7. Jangan menyalahgunakan kabel. Jangan
sekali-kali menggunakan kabel untuk
membawa, menarik, atau mencabut mesin
listrik dari stopkontak. Jauhkan kabel dari
panas, minyak, tepian tajam, atau bagian
yang bergerak. Kabel yang rusak atau kusut
memperbesar risiko sengatan listrik.

20 BAHASA INDONESIA
8. Jika menggunakan mesin listrik di luar
ruangan, gunakan kabel ekstensi yang
sesuai dengan penggunaan di luar ruangan.
Menggunakan kabel yang sesuai dengan
penggunaan luar ruangan akan mengurangi risiko
sengatan listrik.
9. Jika mengoperasikan mesin listrik di lokasi
lembap tidak terhindarkan, gunakan pasokan
daya yang dilindungi peranti imbasan arus
(residual current device - RCD). Penggunaan
RCD mengurangi risiko sengatan listrik.
10. Disarankan untuk menggunakan pasokan daya
melalui RCD dengan kapasitas arus sisa 30mA
atau kurang.
Keselamatan Diri
11. Jaga kewaspadaan, perhatikan pekerjaan Anda
dan gunakan akal sehat saat menggunakan
mesin listrik. Jangan menggunakan mesin
listrik saat Anda lelah atau di bawah pengaruh
obat-obatan, alkohol, atau dalam masa
pengobatan. Sesaat saja Anda lalai saat
menggunakan mesin listrik dapat menyebabkan
cedera badan serius.
12. Gunakan alat pelindung diri. Selalu gunakan
pelindung mata. Penggunaan peralatan
pelindung seperti masker debu, sepatu pengaman
anti-selip, helm pengaman, atau pelindung telinga
untuk kondisi yang sesuai akan mengurangi risiko
cedera badan.
13. Cegah penyalaan yang tidak disengaja.
Pastikan bahwa sakelar berada dalam posisi
mati (o󰀨) sebelum menghubungkan mesin
ke sumber daya dan/atau paket baterai,
mengangkat, atau membawanya. Membawa
mesin listrik dengan jari berada di sakelar atau
mengalirkan listrik pada mesin listrik dengan
sakelar hidup (on) akan mengundang kecelakaan.
14. Lepaskan kunci-kunci penyetel sebelum
menghidupkan mesin listrik. Kunci-kunci yang
masih terpasang pada bagian mesin listrik yang
berputar dapat menyebabkan cedera.
15. Jangan meraih terlalu jauh. Selalu
jagalah pijakan dan keseimbangan. Hal ini
memungkinkan pengendalian mesin listrik yang
lebih baik dalam situasi yang tidak diharapkan.
16. Kenakan pakaian dengan baik. Jangan
memakai pakaian yang kedodoran atau
perhiasan. Jaga jarak antara rambut, pakaian,
dan sarung tangan Anda dengan bagian mesin
yang bergerak. Pakaian kedodoran, perhiasan,
atau rambut panjang dapat tersangkut pada
bagian yang bergerak.
17. Jika pada peranti tersedia fasilitas untuk
menghisap dan mengumpulkan debu, pastikan
fasilitas tersebut terhubung listrik dan
digunakan dengan baik. Penggunaan pembersih
debu dapat mengurangi bahaya yang terkait
dengan debu.
Penggunaan dan pemeliharaan mesin listrik
18. Jangan memaksa mesin listrik. Gunakan
mesin listrik yang tepat untuk keperluan
Anda. Mesin listrik yang tepat akan menuntaskan
pekerjaan dengan lebih baik dan aman jika pada
kecepatan sesuai rancangannya.
19. Jangan menggunakan mesin listrik jika sakelar
tidak dapat menyalakan dan mematikannya.
Mesin listrik yang tidak dapat dikendalikan dengan
sakelarnyaakan berbahaya dan harus diperbaiki.
20. Cabut steker dari sumber listrik dan/atau paket
baterai dari mesin listrik sebelum melakukan
penyetelan, penggantian aksesori, atau
menyimpan mesin listrik. Langkah keselamatan
preventif tersebut mengurangi risiko hidupnya
mesin secara tak sengaja.
21. Simpan mesin listrik jauh dari jangkauan
anak-anak dan jangan biarkan orang yang
tidak paham mengenai mesin listrik tersebut
atau petunjuk ini untuk menggunakan mesin
listrik. Mesin listrik sangat berbahaya di tangan
pengguna yang tidak terlatih.
22. Rawatlah mesin listrik. Periksa apakah ada
bagian bergerak yang tidak sejajar atau macet,
bagian yang pecah, dan kondisi lain yang
dapat memengaruhi penggunaan mesin listrik.
Jika rusak, perbaiki mesin listrik terlebih
dahulu sebelum digunakan. Banyak kecelakaan
disebabkan oleh kurangnya pemeliharaan mesin
listrik.
23. Jaga agar mesin pemotong tetap tajam dan
bersih. Mesin pemotong yang terawat baik
dengan mata pemotong yang tajam tidak mudah
macet dan lebih mudah dikendalikan.
24. Gunakan mesin listrik, aksesori, dan mata
mesin, dll. berdasarkan petunjuk ini, dengan
memperhitungkan kondisi kerja dan jenis
pekerjaan yang dilakukan. Pemakaian
mesin listrik untuk penggunaan selain yang
diperuntukkan dapat menimbulkan situasi
berbahaya.
Servis
25. Bawa mesin listrik untuk diperbaiki hanya
kepada oleh teknisi yang berkualikasi
menggunakan hanya suku cadang pengganti
yang serupa. Hal ini akan menjamin terjaganya
keamanan mesin listrik.
26. Patuhi petunjuk pelumasan dan penggantian
aksesori.
27. Jagalah agar gagang kering, bersih, serta
bebas dari minyak dan gemuk.
PERINGATAN KESELAMATAN
FRAIS TANGAN
1. Pegang mesin listrik pada permukaan
genggam yang terinsulasi, karena pemotong
mungkin bersentuhan dengan kawat
tersembunyi. Memotong kawat “hidup” bisa
menyebabkan bagian logam pada mesin listrik
teraliri arus listrik dan menyengat pengguna.
2. Gunakan klem atau cara praktis lainnya untuk
mengikat dan menahan benda kerja pada
posisi yang stabil. Menahan benda kerja dengan
tangan Anda atau berada pada posisi berlawanan
dengan badan membuat benda kerja tidak stabil
dan dapat menyebabkan kehilangan kendali.
3. Gunakan pelindung telinga untuk penggunaan
dalam jangka panjang.
4. Tangani mata mesin dengan sangat hati-hati.
