Malmbergs 85 500 00 User manual

85 500 00-11
BRUKSANVISNING
EN
FI
SE Oljefylld elradiator
INSTRUCTION MANUAL
Oil-Filled Radiator
KÄYTTÖOHJEET
Öljytäytteinen Lämmitin

2
EN
FI
SE .......................................sida 3-6
.....................................sivu 7-10
.................................page 11-14
INNEHÅLL / SISÄLTÖ / CONTENTS
OBS! Läs igenom manualen noggrant innan du använder
apparaten och spara den för framtida bruk.
SE
HUOMIO! Lue käyttöohjeet huolellisesti ennen kuin otat
laitteen käyttöösi ja säilytä ohjeet tulevaa käyttöä varten.
FI
NOTE! Please read through the manual carefully before
using the appliance and keep it for future reference.
EN

3
SE
TEKNISKA DATA
Art.nr Spänning Effekt Termostat Mått (LxBxH) mm Vikt kg
85 500 00 230V 400W Bimetall 910x300x60 6,20
85 500 02 230V 700W Bimetall 840x550x60 8,96
85 500 03 230V 1000W Bimetall 1060x550x60 10,96
85 500 04 230V 400W Elektronisk 910x300x60 6,51
85 500 05 230V 500W Elektronisk 660x500x60 7,53
85 500 06 230V 700W Elektronisk 840x550x60 9,02
85 500 07 230V 1000W Elektronisk 1060x550x60 13,06
85 500 08 400V 400W Elektronisk 910x600x60 6,51
85 500 09 400V 500W Elektronisk 660x500x60 7,53
85 500 10 400V 700W Elektronisk 840x550x60 9,02
85 500 11 400V 1000W Elektronisk 1060x550x60 13,06
SÄKERHETSFÖRESKRIFTER
• Använd ej apparaten för annat än det som avsetts.
• Kontrollera vid uppackning att elementet inte skadats under transport.
• Element med spänning på 400V är endast avsett för fast installation och
måste installeras av en behörig elektriker.
• Vid fast montering, dvs. montering på vägg, måste avståndet till golv vara
minst 60 mm. Avståndet till nästa vägg vid ett hörn och till fönsterbräda
måste vara minst 100 mm.
• Elementet får endast monteras upprätt.
• Elementet får inte monteras under ett fast monterat eluttag.
• Elementet är endast avsett för inomhusbruk.
• Elementet uppfyller kapslingsklass IP20 och får inte användas i fuktiga
utrymmen
• För maximal prestanda måste luften runt elementet kunna flöda fritt.
• Varning: Elementet får ej övertäckas eller användas för t.ex. torkning av
kläder.
• Tänk på att elementet är varmt när det är påslaget. Håll uppsikt över barn
som befinner sig i närheten.
• Reparationer får endast utföras av behörig person.

4
Kopplingsschema (400V)
MONTERA FÖTTERNA
Obs: Endast element med spänning på 230V kan placeras fristående.
1. Vänd elementet upp och ned.
2. Skruva fast fötterna, enligt bilden nedan.
3. Vänd elementet så att det står på fötterna.
4. Vänta fem minuter innan du använder elementet.
ANSLUTNING
Element med spänning på 230V ansluts med sladd och stickpropp till ett jordat
vägguttag (230V).
Element med spänning på 400V ansluts enligt kopplingsschemat nedan.
Observera att endast behörig elektriker får utföra fast installation.
Kretskort
Strömbrytare
Termostat
Värmerör
Överhettningsskydd
Jord
L1
L2
E
A
A
B
B
B

5
AVSTÅND
FAST MONTAGE
Montering med väggkonsoler
Medlevererade väggkonsoler monteras på vägg med bifogade skruvar. Konso-
lerna placeras lämpligast ca 100–150 mm från varje gavel på elementet. Det är
viktigt för elementets funktion att det monteras vågrätt samt att angivna mini-
mimått (se bilder ovan) inte underskrids. Elementet får inte placeras omedelbart
under ett fast eluttag eller så att person som använder badkar, dusch eller swim-
mingpool kan komma i beröring med strömförande delar, t.ex. strömbrytaren.
Min. 100 mm
Min. 100 mm
Min. 60 mm Min. 60 mm
Krok 1

6
1. Borra 2 st hål i väggen, ett per väggkonsol, och
fäst konsolerna med lämpliga skruvar.
2. Placera underkanten av elementet på båda
konsolernas krok 1.
3. Dra upp och haka fast krok 2 vid överkanten
av elementet.
ANVÄNDNING
1. Anslut elementet till nätspänning.
2. Ställ strömbrytaren i läge 1.
3. Ställ termostatvredet i högsta läge så att elementet blir ordentligt varmt.
När önskad temperatur i rummet har uppnåtts, vrid termostatvredet tillbaka
tills lampan slocknar, värmen stängs tillfälligt av. Därefter regleras värmen
automatiskt av termostaten och rummet håller konstant temperatur.
OBS: Den kallaste arbetstemperaturen är -15°C.
ÖVERHETTNINGSSKYDD
Elementet är försett med överhettningsskydd som bryter strömmen om elemen-
tet överhettas på grund av felaktig användning (t.ex. om elementet övertäcks).
Överhettningsskyddet slås automatiskt av när elementet har svalnat.
Krok 2

7
FI
TEKNISET TIEDOT
Tuote nro Jännite Teho Termostaatti Mitat (PxLxK) mm Paino kg
85 500 00 230V 400W Bimetalli 910x300x60 6,20
85 500 02 230V 700W Bimetalli 840x550x60 8,96
85 500 03 230V 1000W Bimetalli 1060x550x60 10,96
85 500 04 230V 400W Elektroninen 910x300x60 6,51
85 500 05 230V 500W Elektroninen 660x500x60 7,53
85 500 06 230V 700W Elektroninen 840x550x60 9,02
85 500 07 230V 1000W Elektroninen 1060x550x60 13,06
85 500 08 400V 400W Elektroninen 910x600x60 6,51
85 500 09 400V 500W Elektroninen 660x500x60 7,53
85 500 10 400V 700W Elektroninen 840x550x60 9,02
85 500 11 400V 1000W Elektroninen 1060x550x60 13,06
TURVALLISUUSMÄÄRÄYKSET
• Käytä laitetta ainoastaan tavoilla joihin se on tarkoitettu.
• Varmista että lämmittimet eivät ole vaurioituneet kuljetuksen aikana.
• 400V lämmittimet ainoastaan kiinteään asennukseen, valtuutetun asentajan
tulee kytkeä ne.
• Kiinteässä asennuksessa, ts. seinäkiinnityksessä, tulee etäisyyden lattiaan olla
vähintään 60 mm. Etäisyyden seinään nurkassa ja ikkunakarmiin tulee olla
vähintään 100 mm.
• Lämmitin pitää asentaa pystysuoraan asentoon.
• Lämmitintä ei saa asentaa kiinteän pistorasian alapuolelle.
• Lämmitin on tarkoitettu vain sisäkäyttöön.
• Lämmittimen kotelointiluokka on IP20 ja sitä ei saa käyttää kosteissa tiloissa.
• Paras lämmityshyöty saadaan kun ilma pääsee kiertämään vapaasti
lämmitintä.
• Varoitus: Lämmitintä ei saa peittää eikä käyttää esim. vaatteiden
kuivattamiseen.
• Huomioi että laite on käytössä lämmin. Vahdi lapsia lämmittimen
läheisyydessä.
• Vain valtuutettu asentaja saa suorittaa korjaustöitä.

8
Kytkentäkaavio (400V)
ASENNA JALAT
Huomio: Ainoastaan 230V lämmittimet saa asentaa vapaasti seisoviksi.
1. Käännä lämmitin ylösalaisin.
2. Ruuvaa jalat kiinni, katso kuvaa.
3. Käännä lämmitin seisomaan jaloilleen.
4. Odota viisi minuuttia ennen kuin otat lämmittimen käyttöön.
LIITÄNTÄ
230V lämmitin liitetään johdolla ja pistotulpalla maadoitettuun pistorasiaan
(230V).
400V lämmitin kytketään alla olevan kaavion mukaisesti.
Huomioi että vain valtuutettu asentaja saa suorittaa asennustyön.
Piirikortti
Virtakytkin
Termostaatti
Lämpöputki
Ylikuumenemissuoja
Maa
L1
L2
E
A
A
B
B
B

9
ETÄISYYDET
KIINTEÄ ASENNUS
Asennus seinäkannakkeilla
Mukana tulevat seinäkannakkeet kiinnitetään seinälle ruuveillaan. Kannakkeiden
sopiva etäisyys lämmittimen päädyistä on noin 100-150 mm. On tärkeää
lämmittimen toimimisen kannalta että se asetetaan vaakasuoraan ja että
annettuja minimimittoja (katso kuvaa) ei aliteta. Lämmitintä ei saa asentaa
välittömästi kiinteän pistorasian alapuolelle tai siten että henkilö, joka käyttää
ammetta, suihkua tai uima-allasta saattaa joutua koskemaan virrallisia osia,
kuten esim. virtakytkintä.
Min. 100 mm
Min. 100 mm
Min. 60 mm Min. 60 mm
Koukkuun 1

10
1. Poraa 2 reikää seinään, yksi kumpaakin
seinäkonsolia varten, ja kiinnitä konsolit
sopivilla ruuveilla.
2. Sijoita lämmittimen alareunat kummankin
konsolin koukkuun 1.
3. Vedä ylös ja kiinnitä hakanen kiinni koukkuun 2
lämmittimen yläreunaan.
KÄYTTÖ
1. Liitä lämmitin verkkojännitteeseen.
2. Aseta virtakytkin asentoon 1.
3. Aseta termostaattiväännin korkeimpaan lämpötilaan niin että lämmitin
lämpiää kokonaan. Kun toivottu lämpötila huoneessa on saavutettu, väännä
termostaattia takaisin kunnes merkkivalo sammuu, ts. lämmitin sammuu
väliaikaisesti. Sen jälkeen lämpötila säätyy termostaatilla automaattisesti ja
huoneessa vallitsee tasainen lämpötila.
HUOM: Kylmin käyttölämpötila on -15°C.
YLIKUUMENEMISSUOJA
Lämmitin on varustettu ylikuumenemissuojalla joka katkaisee virran jos lämmitin
ylikuumenee virheellisestä käytöstä johtuen (mikäli lämmitin esim. on peitettynä).
Ylikuumenemissuoja palautuu automaattisesti lämmittimen viilennyttyä.
Koukkuun 2

11
EN
TECHNICAL DATA
Art.no Voltage Power input Thermostat Dims (LxWxH) mm Weight kg
85 500 00 230V 400W Bi-metal 910x300x60 6.20
85 500 02 230V 700W Bi-metal 840x550x60 8.96
85 500 03 230V 1000W Bi-metal 1060x550x60 10.96
85 500 04 230V 400W Electronic 910x300x60 6.51
85 500 05 230V 500W Electronic 660x500x60 7.53
85 500 06 230V 700W Electronic 840x550x60 9.02
85 500 07 230V 1000W Electronic 1060x550x60 13.06
85 500 08 400V 400W Electronic 910x600x60 6.51
85 500 09 400V 500W Electronic 660x500x60 7.53
85 500 10 400V 700W Electronic 840x550x60 9.02
85 500 11 400V 1000W Electronic 1060x550x60 13.06
SAFETY PRECAUTIONS
• Do not use the appliance for anything other than its intended use.
• Check that the heater has not been damaged during transportation.
• Heaters with voltage of 400V is intended for permanent installation and must
be installed by a qualified electrician.
• For fixed installation, i.e. when mounting on the wall, the distance from the
floor must be at least 60 mm and the distance to any corner and to the
windowsill must be a minimum of 100 mm.
• The heater must be mounted upright.
• The heater must not be installed immediately below a permanent wall socket.
• The heater is intended for indoor use only. Do not use outdoors.
• The radiator complies with protection class IP20 and is not approved for use in
areas with high humidity.
• For maximum performance, the air around the heater must be able to flow
freely.
• Warning: Do not cover the heater or use it to dry items such as clothes.
• Note that the heater is hot when in use. Please keep children away from the
heater.
• Repairs must be performed by an authorized service agent only.

12
INSTALLING THE FEET
Note: Only radiators with voltage of 230V can be free standing.
1. Turn the heater upside down.
2. Fasten the feet with the screws, according to the picture below.
3. Turn the heater back to its feet.
4. Wait five minutes before using the heater.
CONNECTION
Heaters with voltage of 230V is connected with cable and plug to an earthed
socket outlet (230V).
Heaters with voltage of 400V is connected according to the wiring diagram
below. Please note that only a qualified electrician is allowed to perform a
permanent installation.

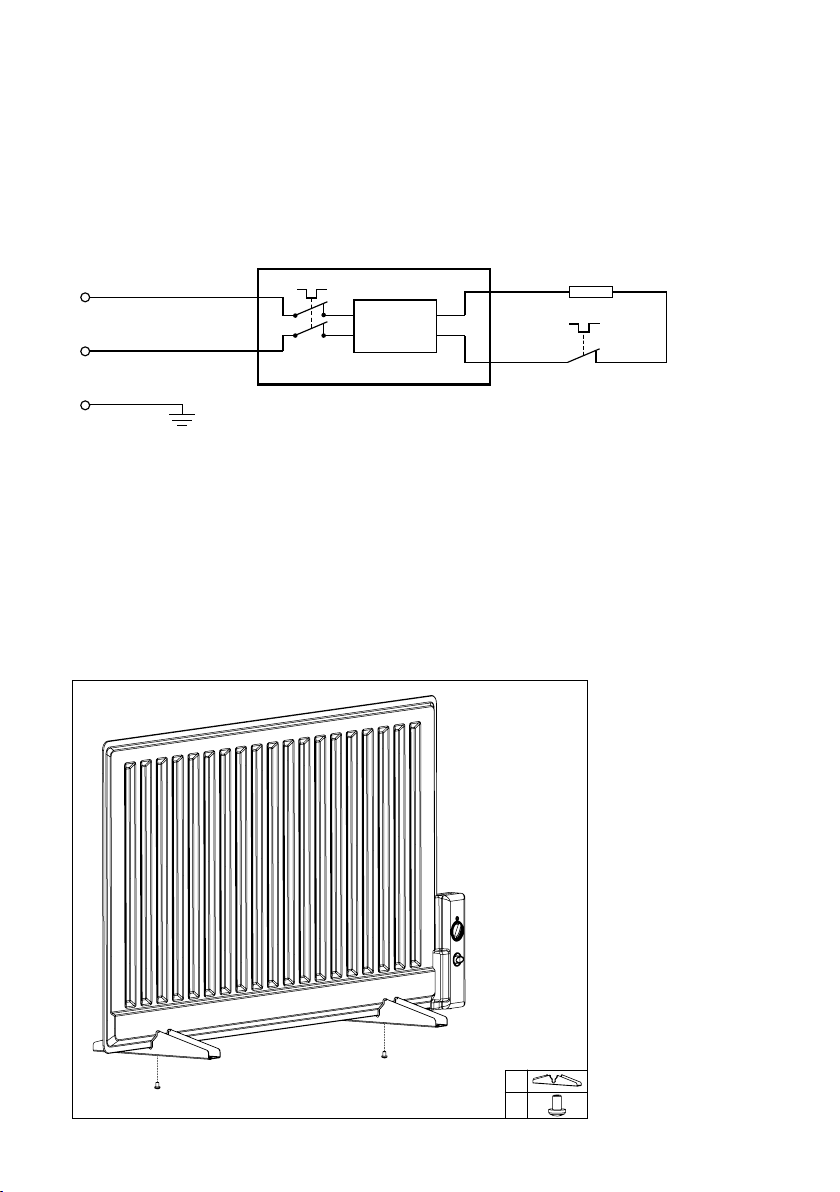

Wiring Diagram (400V)
Circuit card
Switch
Thermostat
Heating element
Overheating protection
Earth
L1
L2
E
A
A
B
B
B

13
DISTANCE
PERMANENT INSTALLATION
Mounting with Wall Brackets
Mount the wall brackets on the wall with the screws provided. The wall brackets
are best placed approx. 100–150 mm from each end of the radiator. It is very
important for the functioning of the radiator that it is mounted in an upright and
level position and that the specified minimum distances (see the drawings above)
are observed. The heater must not be located immediately below a permanent
wall socket or in the vicinity of water so that a person using a bathtub, shower
or swimming pool can come into contact with live parts, e.g. the switch.
Min. 100 mm
Min. 100 mm
Min. 60 mm
Min. 60 mm
1

14

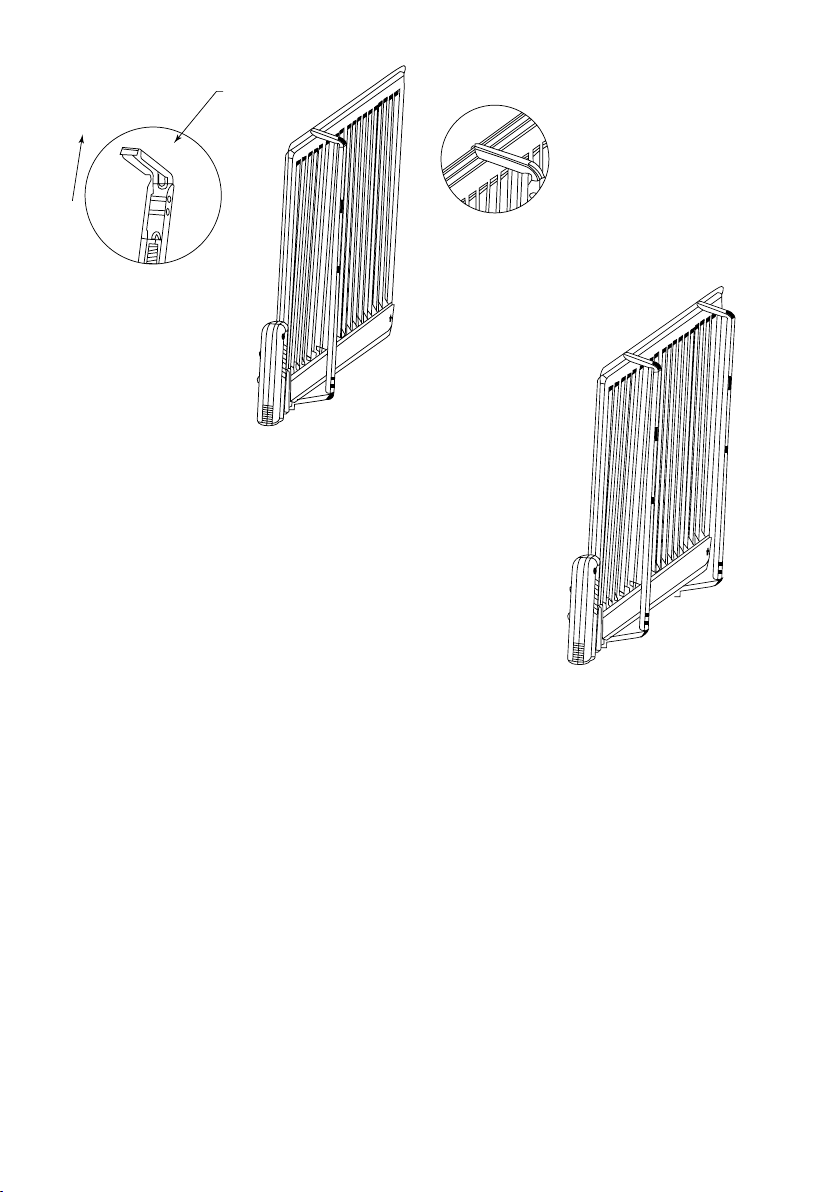

1. Drill 2 holes in the wall, one per wall bracket, and
fasten the wall brackets with suitable screws.
2. Place the lower edge of the radiator on the lower
part of the wall brackets (pic. 1).
3. Pull out the upper part of the wall bracket (pic. 2)
and secure the radiator so that its upper and lower
edges rest in the slots in the wall bracket.
OPERATION
1. Connect the heater to the mains.
2. Set the switch to position 1.
3. Set the thermostat to the highest setting until the radiator is really hot.
When the temperature in the room has reached the desired level, turn the
thermostat down until the light goes out, which means that the heating will
be switched off temporarily. Heating will then be regulated automatically by
the thermostat, and the temperature in the room will be maintained at the
desired level. Note: The coldest operating temperature is -15°C.
OVERHEATING PROTECTION
The radiator is fitted with an automatic cut-out to prevent overheating (e.g. if
the heater gets covered). The radiator will restart again as soon as it has cooled
down.
2

15

Malmbergs Elektriska AB, PO Box 144, SE-692 23 Kumla, SWEDEN
Phone: [phone] Fax: [phone] [email protected] www.malmbergs.com
AF/TJ-JA/JZ-131114
