Malmbergs BDO-30RT User manual

99 870 11
BRUKSANVISNING
Dieselvärmare med inbyggd termostat
INSTRUCTION MANUAL
Diesel Heater with Built-in Thermostat
KÄYTTÖOHJEET
Diesel-lämmitin termostaatilla
SE
FI
EN
30kW
Modell / Malli / Model: BDO-30RT
SE Denna produkt lämpar sig inte för primär uppvärmning.
FI Tämä tuote ei sovellu ensisijaiseksi lämmittimeksi.
EN This product is not suitable for primary heating purposes.
NO Dette produktet egner seg ikke for primære oppvarmingsformål.
DK Dette produkt er ikke egnet til brug som primær opvarmningskilde.
OBS / HOUM / NOTE

2
SE
FÖRSIKTIGHETSÅTGÄRDER
För din egen och andras säkerhet bör du läsa denna bruksanvisning och följa instruktionerna noggrant.
Fara
1. Använd aldrig bensin i apparaten – risk för explosion och/eller okontrollerade lågor.
2. Använd inte produkten i explosiv miljö, exempelvis i närheten av brännbara vätskor, gaser eller damm.
3. Säkerställ god ventilation när apparaten används, annars finns risk för kolmonoxidförgiftning.
Varning
1. Använd aldrig sprayflaskor i närheten av apparaten, eftersom gasen från sprayflaskor kan orsaka brand
och/eller explosion
2. Använd aldrig apparaten i närheten av sågspån, damm eller liknande som kan sugas in i apparaten – risk för
personskada och/eller brand.
3. Blockera aldrig apparatens luftintag och täck aldrig över apparaten, eftersom detta kan orsaka brand.
4. Modifiera aldrig apparaten på något sätt.
5. Utsätt inte apparaten för regn och använd den inte i fuktiga utrymmen.
6. Stäng av apparaten och dra ut sladden före kontroll och/eller underhåll.
7. Apparaten är ej avsedd för användning av personer (inklusive barn) med någon typ av funktionshinder, eller
av personer som inte har kunskap om hur apparaten används, såvida de inte övervakas eller får instruktio-
ner gällande användning av apparaten av en person som ansvarar för deras säkerhet.
8. Barn skall hållas under uppsikt så att de inte leker med apparaten.
Observera
1. För att förhindra brand, håll alla brännbara material borta från dieselvärmaren. Minsta avstånd: Luftutlopp
(framsida) 3,5 meter, luftintag (baksida) 2 meter, ovan 2 meter, från sidan 2 meter.
2. Placera dieselvärmaren på icke brännbart underlag, överhettning kan orsaka brand.
3. Stäng av apparaten, dra ut sladden, kontrollera att lågan slocknat och låt apparaten svalna före påfyllning
av bränsle, annars finns risk för brand och/eller allvarlig personskada.
4. Kontrollera att spänningen som anges på typskylten motsvarar den lokala nätspänningen innan du ansluter
apparaten.
5. Denna dieselvärmare är fylld med en exakt mängd specialolja. Reparationer som kräver öppning av olje-
behållaren får endast utföras av tillverkaren eller dennes serviceombud som bör kontaktas om det finns ett
oljeläckage.
6. Vid skrotning av dieselvärmaren, följ lokala regler för omhändertagande av oljan.

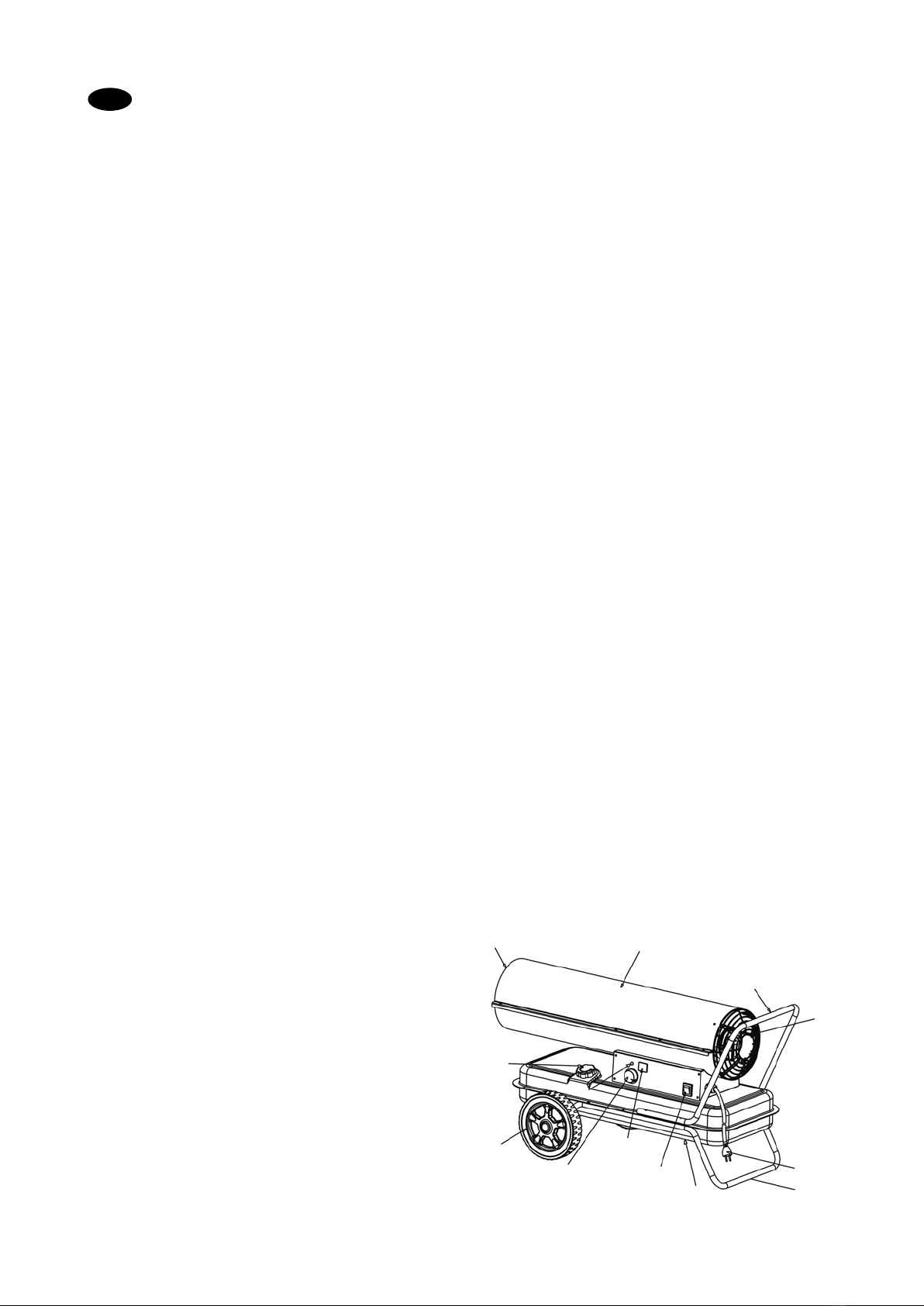

ÖVERSIKT
A. Varmluftsutlopp
B. Övre kåpa
C. Handtag
D. Galler för luftinlopp
E. Ram
F. Bränsletank
G. Indikeringslampa
H. Stickpropp
I. Strömbrytare
J. Termostatvred
K. Temperaturdisplay
L. Hjul
M. Tanklock
AB
C
D
E
F
H
J
K
G
M
L
I

3

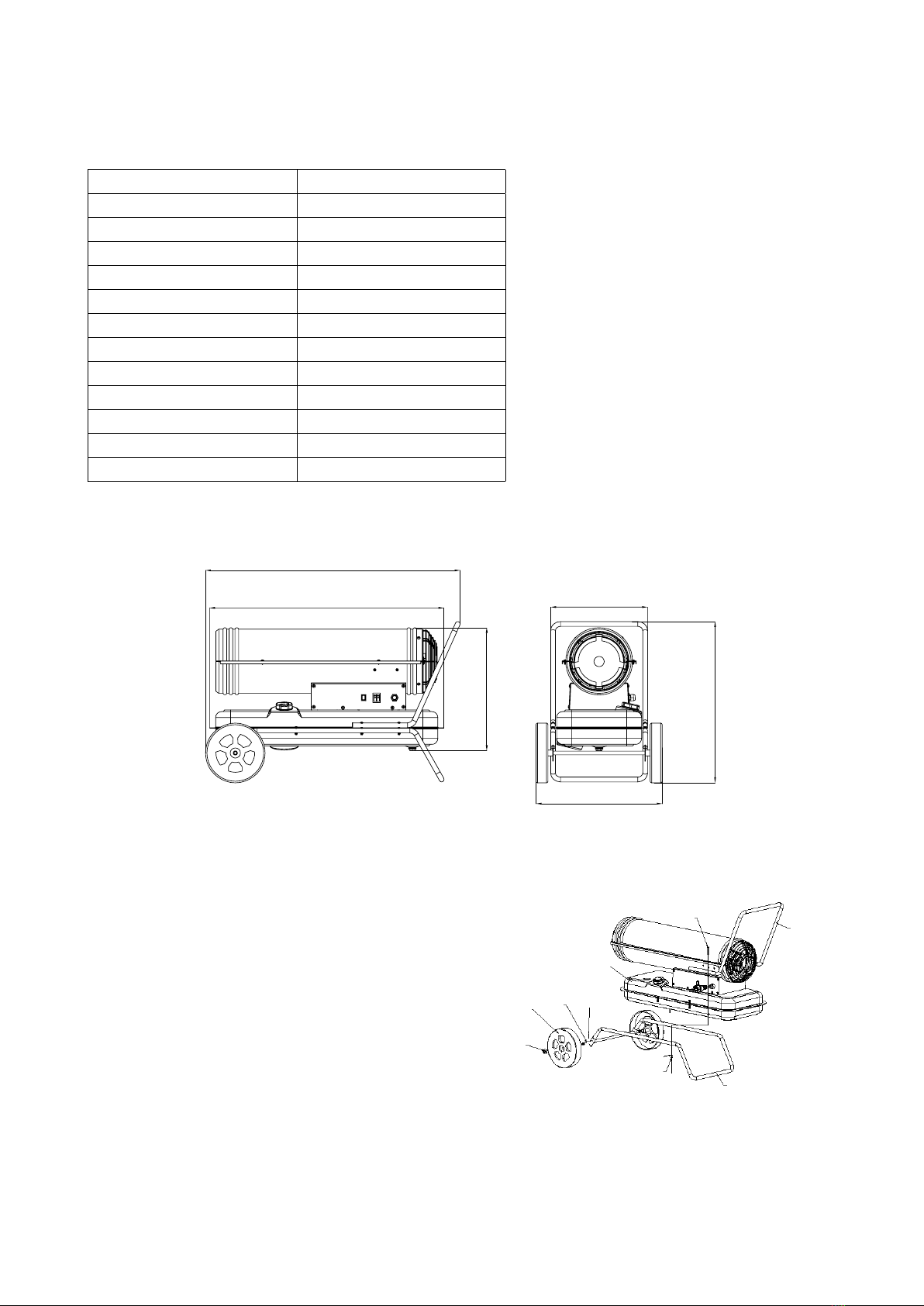

MONTERING
1. Sätt i hjulaxeln i motsvarande hål på den undre delen
av ramen, sätt bussningen (G) på båda sidor; skjut på
hjul (F) över hjulaxeln (H), sätt på låsmuttern (E).
2. Placera dieselvärmaren på den undre delen av ramen
(B); försäkra dig om att de 3 hålen på den övre delen
av ramen pekar mot de motsvarande 3 hålen på den
undre delen av ramen.
3. Sätt skruvar (J) i hålen, placera brickorna (D) under
den undre delen av ramen (B) och skruva åt med
sexkantskruv (C).
4. Sätt i andra skruvar i respektive hål och använd skruv-
mejsel för att dra åt dem.
TEKNISKA DATA
Utgående värmeeffekt 30kW
Utgående luftvolym 735 m³/h
Bränsletankens volym 24 l
Bränsle Diesel
Bränsleförbrukning 2,92 l/h
Motoreffekt 180W
Lufttryck 0,4 bar
Inställningsområde termostat 5-45°C
Märkspänning 230V~ 50Hz
Ström 0,87A
Mått (LxBxH) 924x457x518 mm
Nettovikt 22 kg
Kapslingsklass IPX0
MÅTT
A
B
C
D
E
FH
J
G
I
924
840 294
457 (mm)
518

4
HANDHAVANDE
Förberedelser
1. Använd aldrig starkt flyktigt bränsle som bensin eller liknande.
2. Stäng av apparaten, dra ut stickproppen, kontrollera att lågan slocknat och låt apparaten svalna före påfyll-
ning av bränsle.
3. Använd endast ren dieselolja utan föroreningar.
4. Försäkra dig om att filtret är installerat i bränsletanken innan du börjar fylla på bränsle.
5. Tvätta omedelbart med tvål och vatten om du får bränsle på huden.
6. Rör aldrig vid brännaren när den är eller nyligen varit i drift och låt inte oljepumpen komma i kontakt med
brännaren, för att förhindra skållning eller annan skada.
PÅFYLLNING AV BRÄNSLE
När det ej finns bränsle (diesel) i tanken:
1. Dra ut stickproppen och ställ strömbrytaren till läge “OFF”. Kontrollera att lågan har slocknat och vänta tills
apparaten har svalnat.
2. Kontrollera att tanken är fri från vatten och/eller orenheter. Rengör tanken om nödvändigt.
3. Placera apparaten på stabilt, plant underlag. Ta bort tanklocket, kontrollera att filtret är korrekt monterat
och fyll på med diesel i bränsletanken. Överfyll ej!
4. Sätt tillbaka tanklocket och dra åt det medsols.
När det redan finns bränsle (diesel) i tanken:
OBS
1. Kontrollera endast bränslenivån efter att lågan slocknat, apparaten har svalnat och dra ut stickproppen från
vägguttaget.
2. Kontrollera att apparaten är fri från bränsleläckor. Använd aldrig apparaten om det föreligger läckor.
3. Kontrollera att tanken är fri från vatten och/eller orenheter. Rengör tanken om nödvändigt.
Säkerhet innan tändning
1. Kontrollera att det finns tillräckligt med bränsle i tanken.
2. Placera inte ditt ansikte nära uppvärmningsdelen efter tändningen.
3. Stäng omedelbart av apparaten och dra ut sladden om den avger rök eller onormal lukt.
4. Kontrollera att apparaten tänts och bränner normalt innan den lämnas obevakad.

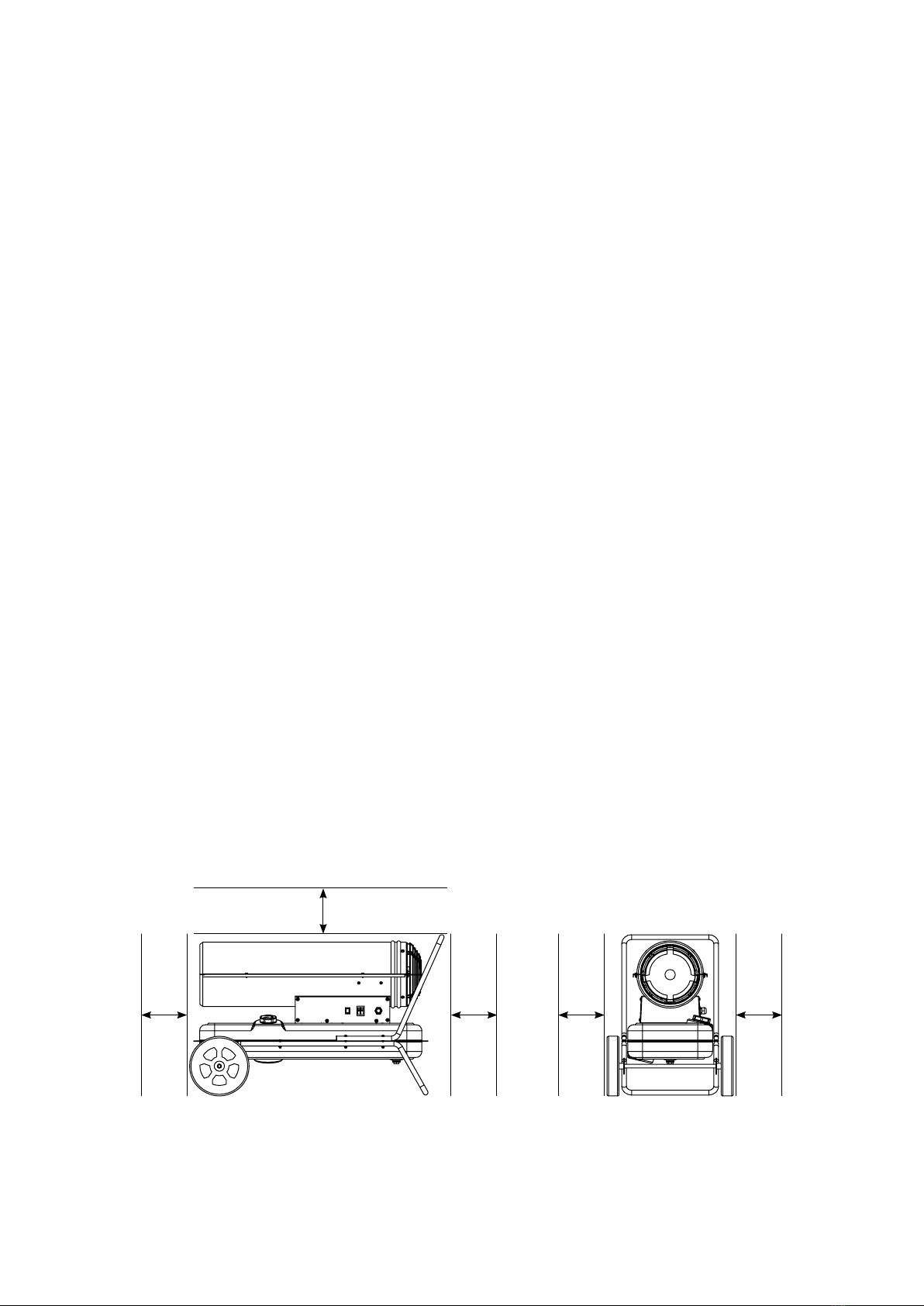

Säkerhetsavstånd
Minsta avstånd: Luftutlopp (framsida) 3,5 meter, luftintag (baksida) 2 meter, ovan 2 meter, från sidan 2 meter.
3,5 m 2 m
2 m
2 m 2 m

5
Tändning
1. Sätt i sladden.
2. Vrid termostaten till önskad temperatur (5-45°C).
3. Sätt strömbrytaren på läge “ON”.
4. På/av indikatorlampan tänds och fläkten startar.
Temperaturdisplay
Vid start och drift av värmaren visar displayen aktuell temperatur i lokalen. När man vrider på termostaten så
visas den temperatur som termostaten är inställd på.
Om värmaren inte startar, sätt strömbrytaren i läge “OFF”och sedan i läge “ON” igen. Kontrollera så att termo-
staten inte står för lågt. Kontakta återförsäljaren om apparaten inte tänds vid tredje försöket.
OBS! Placera dieselvärmaren på icke brännbart underlag – brandrisk.
Släckning
Sätt strömbrytaren i läge “OFF”, vänta på att fläkten ska sluta snurra och indikeringslampan slockna, dra ut
stickproppen.
OBS! Kontrollera alltid att lågan slocknat innan du lämnar apparaten.
Säkerhetsanordningar
• Apparaten har flamvakt, som består av en fotocell som övervakar flamman i brännkammaren under normal
drift. Om lågan slocknar stänger fotocellen av apparaten.
• Apparaten har nollspänningsutlösning, som gör att apparaten stängs vid strömavbrott och inte startar även
om sladden sitter i och strömbrytaren är i tillslaget läge när strömmen kommer tillbaka. När strömmen kom-
mer tillbaka tänds indikeringslampan, men apparaten startar inte. Återställ apparaten genom att sätta ström-
brytaren i läge “OFF” och sedan i läge “ON”. Starta apparaten med startknappen.

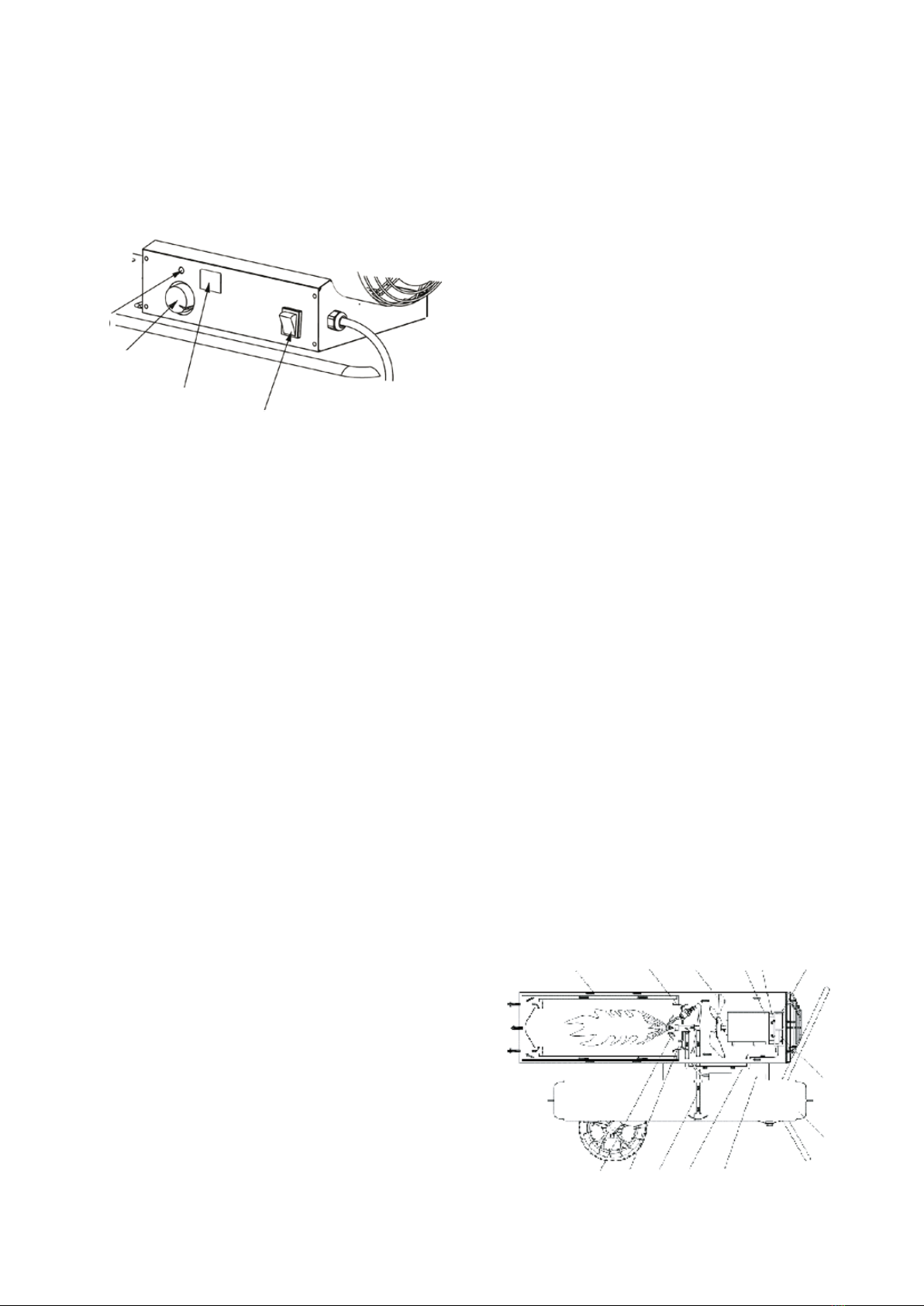

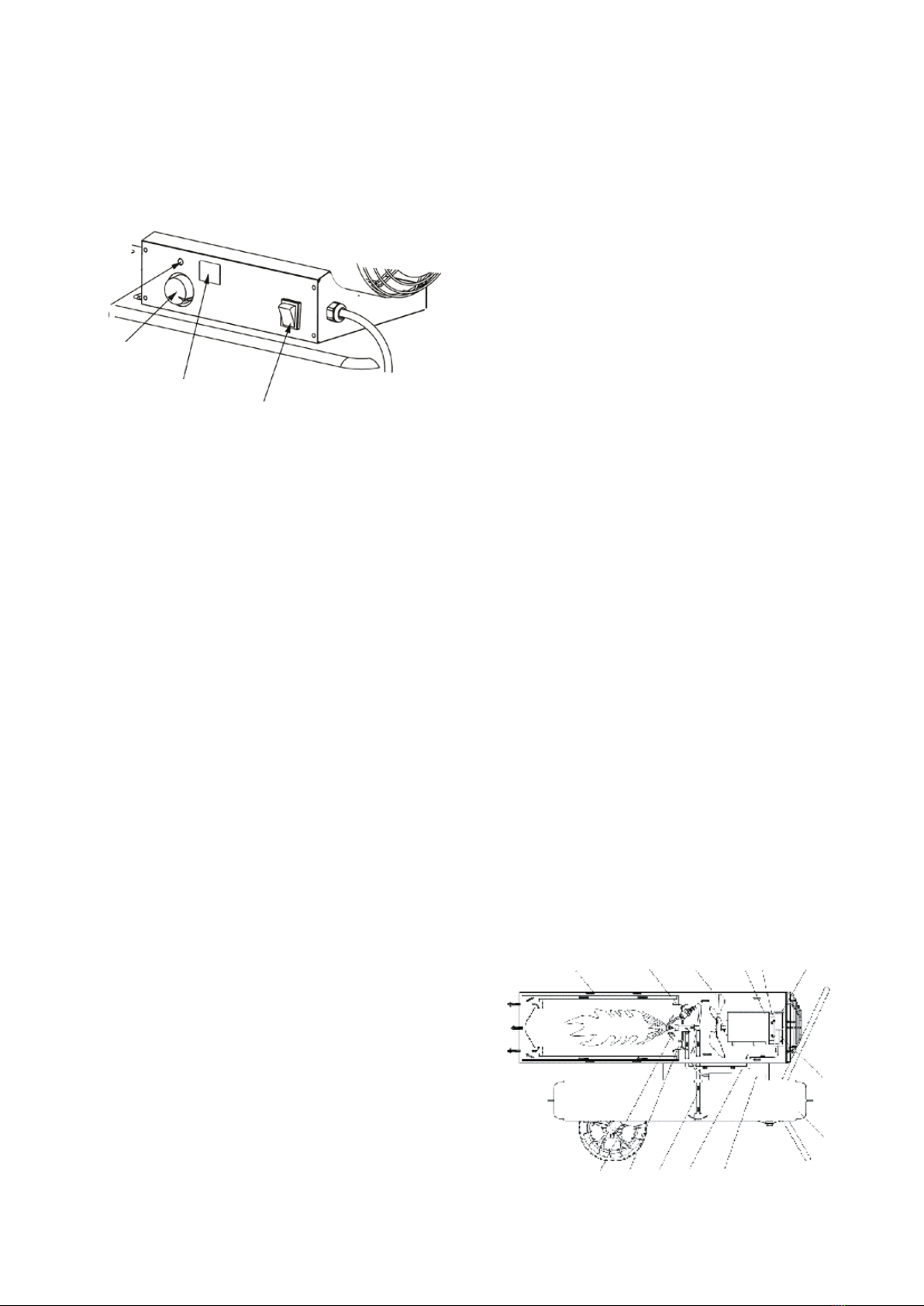

A. Termostatvred
B. Temperaturdisplay
C. Strömbrytare
D. På/av knapp
C
D
B
A
BESKRIVNING AV FUNKTION
A. Förbränningskammare
B. Tändstift
C. Fläkt
D. Motor
E. Pump
F. Luftinloppsfilter
G. Luftutloppsfilter
C
I
D
J
E
K
F
L
M
H
G
B
A
H. Bränsletank
I. Manöverpanel
J. Luftinloppsledning
K. Bränsleledning (plast)
L. Skyddsplåt för lågan
M. Bränslemunstycke

6
Funktionsprincip
Öppna tanklocket och fyll på med diesel genom filtret i tanken, sätt på tanklocket och anslut nätsladden i ut-
taget. Slå på strömbrytaren till läge “ON”, indikatorlampan börjar lysa. Tryck en gång på startknappen, motorn
startar och tändstiftet avger gnista. Dieselvärmaren är utrustad med en elektrisk luftpump som tvingar luft genom
luftledningen som är ansluten till bränsleintaget och sedan genom ett munstycke i brännarhuvudet. När luften
passerar bränsleinloppet drar den med sig bränsle in i brännarmunstycket. Bränsle/luft-blandningen sprutar in i
brännkammaren som en fin dimma. Fläkten tillför ytterligare syre för att förbättra förbränningen och transporte-
rar ut värme från apparaten så att den inte överhettas. Tändstiftet slutar avge gnistor efter 10 sekunder.
FÖRVARING
Om värmaren inte ska användas under en längre tid ska tanken tömmas på bränsle. Diesel får exempelvis inte
förvaras i tanken över sommaren.
Förvara värmaren i en torr och ventilerad lokal.
UNDERHÅLL
OBS
1. Stäng av apparaten, dra ut sladden, kontrollera att lågan slocknat och låt apparaten svalna före underhåll.
2. Utför aldrig underhåll om det finns bränsle i tanken.
Rengöring av bränslefilter
Rengör filtret i bränsleslangen vid behov.
1. Använd en stjärnmejsel för att öppna sidokåpan och dra loss bränsleledningen från filtret.
2. Använd en spårskruvmejsel för att bända upp bränsleröret från tanken.
3. Rengör filtret, sätt tillbaka bränsleröret i tanken och anslut bränsleledningen (se bild nedan).
Kontollera bränsletanken
Kontrollera att tanken är fri från vatten och/eller orenheter. Rengör tanken om nödvändigt.
Tömning av bränsletank (se bild nedan)
1. Placera apparaten på lämpligt bord och placera en behållare under bränsletanken.
2. Använd en skiftnyckel för att lossa avtappningsskruven och töm ut vatten och skräp.
3. Sätt tillbaka avtappningsskruven och torka bort eventuella rester av vatten och olja.

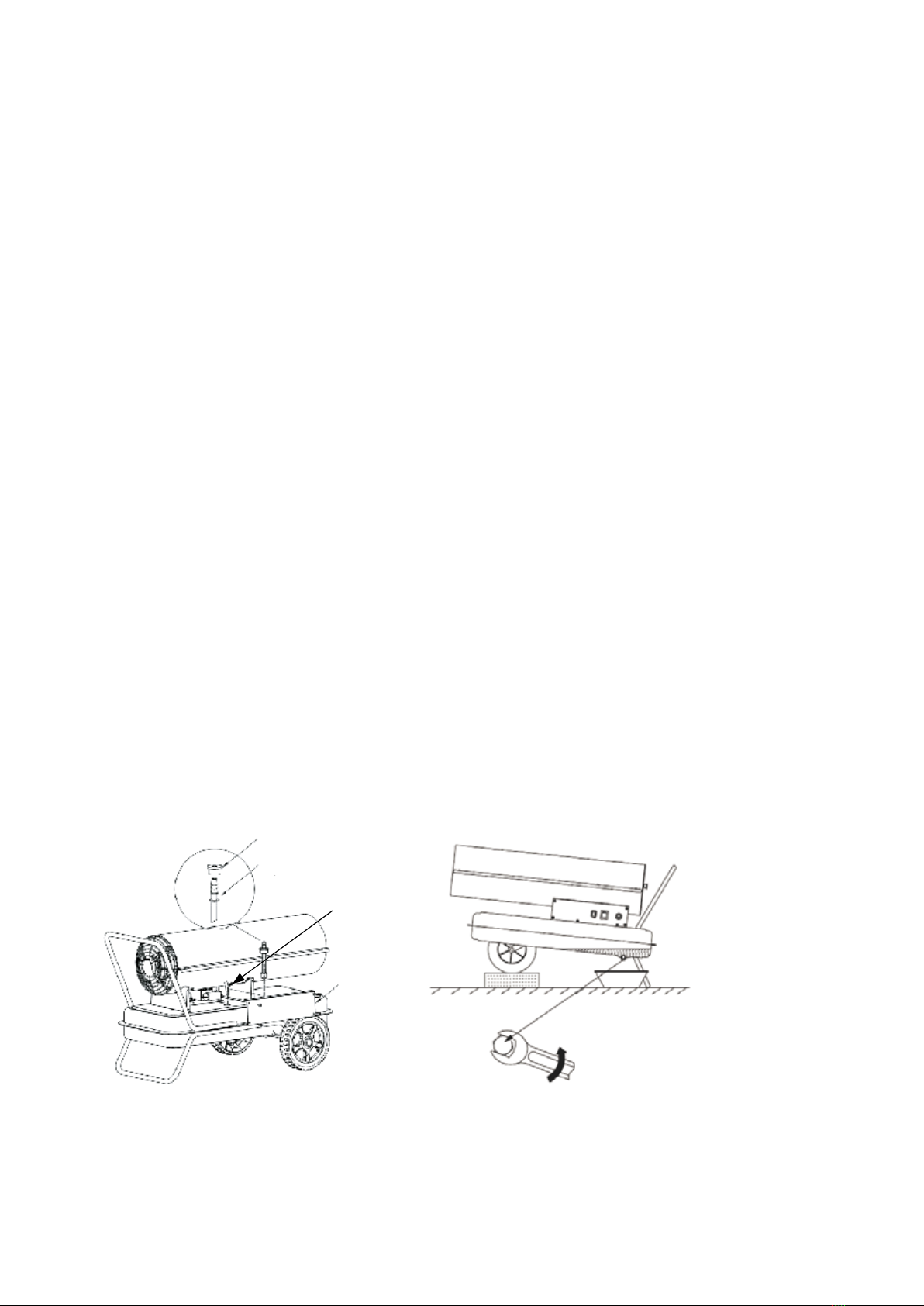

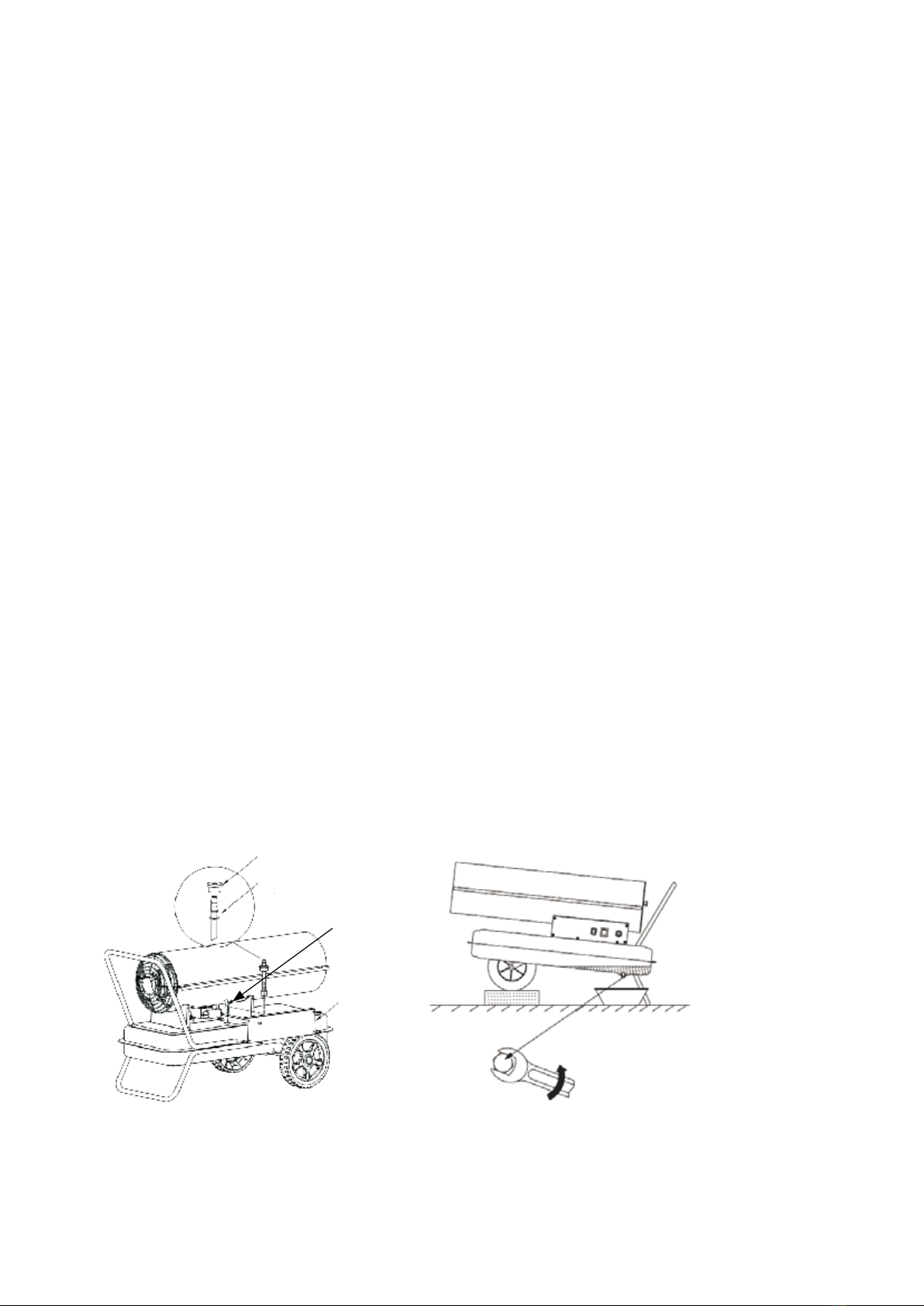

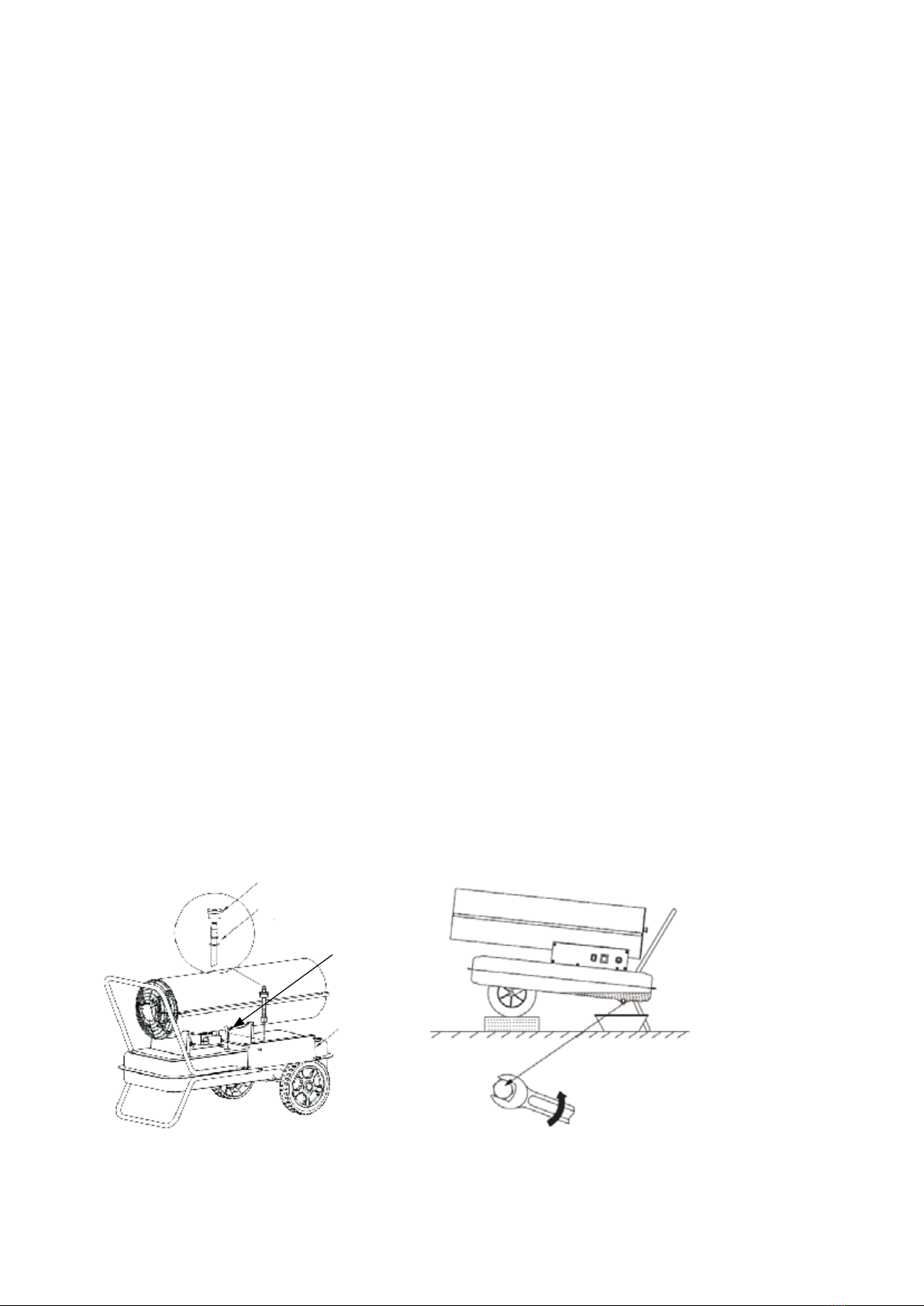

Rengöring av bränslefilter Tömning av bränsletank
A. Bränsleplugg
B. Bränsleledning (plast)
C. Bränslerör
D. Sidoplåt
A
B
D
C

7
FELSÖKNING
Kontrollera följande punkter innan du skickar apparaten till reparation:
Problem Orsak
Lukt, rök eller gnistbildning vid första
användningen.
Detta är helt normalt och beror på damm i enheten. Det upphör
snart
Vid första användning eller efter bräns-
lestopp avges vit rök, onormala ljud
och/eller lukt.
Luft i bränsleledningen. Det upphör när luften tryckts ut.
Ljud efter tändning eller släckning. Apparatens metalldelar expanderar/drar ihop sig. Detta är helt
normalt.
Lågor eller gnistor genom utloppet vid
tändning.
Bränsle finns kvar i oljeledningen, vilket ger olämplig bränsle/
luft-blandning och därmed ojämn förbränning. Gnistor orsakas av
sotfragment. Detta är helt normalt.
Problem Apparaten
startar inte
Lågan
tänds inte
Flamman
slocknar
Bränsle-
läckage
Rök eller
damm
Lågor från
utloppet
Åtgärd
Ingen strömför-
sörjning •Kontrollera att sladden
är isatt.
Termostat för
lågt inställd •Kontrollera inställd
temperatur
Säkring på
kretskort trasig
(säkringen skyd-
dar elektroniken)
•
Kontrollera att säk-
ringen på kretskortet
är hel
Strömavbrott •Försök igen när ström-
men kommit tillbaka.
För låg spänning
• •
Avhjälp problemet
som orsakar under-
spänning.
Olämplig nät-
frekvens • •
Anslut endast till elnät
med den frekvens som
anges på typskylten.
Igensatt lufthål •Rensa hålet i bränsle-
tankens lock.
Igensatt filter • • • Kontrollera och byt vid
behov ut filtret.
Bränslebrist •Fyll på bränsle.
Vatten i bränslet • • • Töm och rengör
bränsletanken.
Dålig bränsl-
ekvalitet • •
Töm och rengör
tanken och fyll på
lämpligt bränsle.
Bränsleavtapp-
ningsskruven
är inte korrekt
åtdragen
•
Dra åt skruven.

8
FI
TURVALLISUUSOHJEET
Oman ja muiden turvallisuuden takaamiseksi sinun tulee lukea huolellisesti nämä ohjeet.
Vaara
1. Älä milloinkaan käytä laitteessa bensiiniä – räjähdys ja/tai hallitsemattomienliekkien vaara.
2. Älä käytä laitetta räjähdysvaarallisissa tiloissa, kuten esim. tulenarkojen nesteiden, kaasujen läheisyydessä tai
pölyisissä oloissa.
3. Huolehdi hyvästä ilmanvaihdosta laitetta käytettäessä, muutoin myrkytysvaara.
Varoitus
1. Älä koskaan käytä laitteen läheisyydessä spraysuihkeita, koska niiden kaasu voi aiheuttaa tulipalon ja/tai
räjähdysvaaran.
2. Älä koskaan käytä laitetta tiloissa joissa sahanpurua, pölyä tai vastaavaa voi imeytyä lämmittimeen –
henkilövaurio- ja/tai tulipalovaara.
3. Älä koskaan sulje laitteen ilmanottoaukkoa äläkä peitä lämmitintä, voi aiheutua tulipalo.
4. Älä koskaan muuntele laitteen rakennetta.
5. Älä altista laitetta sateelle, äläkä käytä sitä kosteissa tiloissa.
6. Sammuta laite ja irrota liitosjohto ennen huolto- ja korjaustoimenpiteitä.
7. Laitetta ei ole tarkoitettu käyttöön henkilöille (mukaan lukien lapset), joilla on toimintarajoituksia, tai jotka
eivät omaa laitteen käyttötaitoja, mikäli käyttöä ei ole valvomassa tai heitä neuvomassa ole joku joka vastaa
heidän turvallisuudestaan.
8. Lapsia tulee vahtia niin etteivät he leiki laitteella.
Huomioitavaa
1. Välttääksesi tulipalot, pidä kaikki tulenarat aineet poissa lämmittimen läheisyydestä. Pienin etäisyys: Ilman
ulostulo (etuosa) 3,5 metriä, ilman sisääntulo (takaosa) 2 metriä, päällä 2 metriä ja sivuilla 2 metriä.
2. Älä sijoita diesel-lämmitintä palavalle alustalle, ylikuumeneminen voi aiheuttaa tulipalon.
3. Sammuta laite, irrota liitosjohto, tarkista että liekki on sammunut ja laite jäähtynyt ennen polttoaineen
lisäystä, muutoin voi seurata tulipalon ja/tai vakavan henkilövahingon vaara.
4. Varmista että tuotekilvessä mainittu jännite vastaa paikallista verkkojännitettä ennen kuin liität laitteen
sähköverkkoon.
5. Tässä diesel-lämmittimessä on tarkka määrä erikoisöljyä. Ainoastaan laitteen valmistaja tai valtuutettu
korjaamo saa suorittaa korjaukset mikäli tapahtuu öljyvuoto.
6. Noudata vallitsevia säännöksiä öljynkäsittelyssä kun romutat lämmittimen.
A. Ilman ulostulo, lämmin
ilma
B. Ylempi suojus
C. Ylempi kahva
D. Suojaritilä, ilman
sisääntulo
E. Jalusta
F. Polttoainetankki
G. Merkkivalo
H. Pistotulppa
I. Virtakytkin
J. Termostaatin säätö
K. Lämpötilanäyttö
L. Pyörä
M. Säiliön kansi
OVERVIEW AB
C
D
E
F
H
J
K
G
M
L
I

9
ASENNUS
1. Aseta pyörän akseli vastaavaan reikään kehikon
alaosaan, laita tiivisteet (G) molemmille sivuille;
työnnä pyörä (F) akselin yli (H), laita lukitusmutteri (E)
paikalleen.
2. Laita diesel-lämmitin kehikon alaosaan (B); varmista
että kolme reikää kohdistuvat vastaaviin kolmeen
reikään kehikon alaosassa.
3. Laita ruuvi (J) reikiin, aseta aluslevyt (D) kehikon (B)
alaosan alle ja kiinnitä ne kuusiokoloavaimella (C).
4. Laita muut ruuvit vastaaviin reikiin ja kiinnitä ne
ruuvitaltalla.
TEKNISET TIEDOT
Lähtevä lämpöteho 30kW
Lähtevä ilmamäärä 735 m³/h
Polttoainesäiliön tilavuus 24 l
Polttoaine Diesel
Polttoaineen kulutus 2,92 l/h
Moottoriteho 180W
Ilmanpaine 0,4 bar
Termostaatin säätöalue 5-45°C
Nimellisjännite 230V~ 50Hz
Virta 0,87A
Mitat (PxLxK) 924x457x518 mm
Nettopaino 22 kg
IP-luokka IPX0
MITAT
854
785 325
430 (mm)
412
541
A
B
C
D
E
FH
J
G
I

10
KÄYTTÖ
Valmistelut
1. Älä milloinkaan käytä voimakkaasti haihtuvaa polttoainetta, kuten bensiiniä tms.
2. Sammuta laite, irrota pistotulppa, varmista että liekki on sammunut ja laite jäähtynyt ennen kuin täytät
polttoainetta.
3. Käytä vain puhdasta diesel-polttoainetta.
4. Tarkista että suodatin on asennettuna paikalleen ennen kuin täytät polttoainetta.
5. Mikäli saat ihollesi polttoainetta, pese välittömästi saippualla.
6. Älä milloinkaan koske välittömästi lämmittimeen kun se on ollut käytössä äläkä anna öljypumpun koskea
polttimeen, estääksesi vaurioita.
POLTTOAINEEN LISÄÄMINEN
Kun säiliössä ei ole polttoainetta (dieseliä):
1. Irrota pistotulppa ja aseta virtakytkin asentoon “OFF”. Tarkista, että liekki on sammunut ja odota, kunnes
laite on jäähtynyt.
2. Varmista että säiliössä ei ole vettä ja/tai epäpuhtauksia. Tarvittaessa puhdista säiliö.
3. Aseta lämmitin tukevalle, tasaiselle alustalle. Irrota polttoainesäiliön korkki, tarkista että suodatin on
asennettu oikein ja kaada dieselpolttoainetta polttoainesäiliöön. Älä ylitäytä!
4. Laita tankin kansi ja kierrä kiinni myötäpäivään.
Kun säiliössä on jo polttoainetta (dieseliä):
HUOM
1. Varmista että poltin on sammunut, laite on jäähtynyt, irrota pistoke pistorasiasta. Tarkista että laitteessa ei
esiinny polttoainevuotoja. Älä koskaan käytä vuotavaa lämmitintä.
2. Tarkista että laitteessa ei esiinny polttoainevuotoja. Älä koskaan käytä vuotavaa lämmitintä.
3. Tarkista että säiliössä ei ole vettä ja/tai epäpuhtauksia. Pudista tarvittaessa.
Turvatoimet ennen sytyttämistä
1. Tarkista että säilössä on tarpeeksi polttoainetta.
2. Älä pidä sytyttäessä kasvojasi lämpö-osan läheisyydessä.
3. Sammuta laite välittömästi ja irrota liitosjohto jos muodostuu savua tai epätavallista hajua.
4. Tarkista että liekki on syttynyt ja palaa normaalisti enne kuin jätät sen valvomatta.
Turvaetäisyydet
Pienin etäisyys: Ilman ulostulo (etuosa) 3,5 metriä, ilman sisääntulo (takaosa) 2 metriä, päällä 2 metriä ja sivuilla
2 metriä.
3,5 m 2 m
2 m
2 m 2 m
