Malmbergs OR02-7 User manual

Modell / Malli / Model: OR02-7, OR02-9 99 870 01-02
BRUKSANVISNING
EN
FI
SE Oljeradiator
INSTRUCTION MANUAL
Oil Filled Heater
KÄYTTÖOHJEET
Öljytäytteinen lämmitin

2
EN
FI
SE .......................................sida 3-5
.......................................sivu 6-8
...................................page 9-11
INNEHÅLL / SISÄLTÖ / CONTENTS
Läs instruktionerna noggrant innan du använder apparaten och
spara dem för framtida bruk.
SE
Lue käyttöohjeet tarkasti ennen laitteen käyttöönottoa ja säästä
ohjeet tulevaa tarvetta varten.
FI
Read the instructions carefully before using the appliance and
save them for future reference.
EN

3
SE
VIKTIGA SÄKERHETSANVISNINGAR
1. Vänd inte radiatorn uppochned när den är i bruk.
2. Koppla alltid ifrån apparaten från vägguttaget när den inte används eller vid
rengöring.
3. Lämna inte apparaten påslagen utan uppsikt.
4. Täck aldrig över radiatorn eftersom detta kan leda till brandfara.
5. Håll ett avstånd på minst 90 cm mellan radiatorn och lättantändliga material
såsom möbler, gardiner, lakan eller papper.
6. Håll radiatorn ren. Främmande föremål får inte föras in genom apparatens
ventilationsöppningar, eftersom detta kan orsaka elchock, brand eller skada
radiatorn.
7. Håll apparaten under uppsikt när barn befinner sig i närheten av den.
8. Anslutningskabeln får aldrig vidröra våta eller varma ytor. Undvik trassel och håll
utom räckhåll för barn.
9. Använd ej utomhus.
10. Placera inte på eller i närheten av gasolbrännare.
11. Använd aldrig apparaten om kabeln eller stickproppen är skadad eller om den
på annat sätt blivit skadad eller inte fungerar som den ska.
12. Försök aldrig att öppna någon del eller ta bort kontrollpanelen. Om apparaten
inte fungerar som den ska, så tar tillverkaren inte ansvar för detta om dessa
instruktioner har ignorerats.
13. Använd ej apparaten för annat än det som avsetts.
14. Apparaten är endast avsedd för hushållsbruk.
15. Reparationer får endast utföras av en behörig person.
16. Apparaten är ej avsedd för användning av personer (inklusive barn)
med olika funktionshinder, eller av personer som inte har kunskap om hur
apparaten används, om de inte övervakas eller får instruktioner angående
användning av apparaten av en person som är ansvarig för deras säkerhet.
17. Barn skall hållas under uppsikt så att de inte leker med apparaten.
18. Om anslutningssladden är skadad, måste den ersättas av tillverkaren eller en
behörig person för att undvika skada.
19. Apparaten ska inte placeras precis under ett vägguttag.
20. Apparaten får inte användas i närheten av badkar, dusch eller pool.
21. Denna radiator är fylld med en exakt mängd specialolja. Om det har uppstått
oljeläckage ska tillverkaren eller annan behörig person kontaktas eftersom det
endast är dessa som får öppna oljebehållaren. De föreskrifter som gäller vid de-
poni av olja skall följas när apparaten kasseras.

4
ANVÄNDNING
1. Använd termostareglaget för att ställa in önskad temperatur i rummet. Vrid
termostatvredet medsols för att öka tempteraturen och motsols för att minska
temperaturen.
2. Ställ effekten till en av följande inställningar:
99 870 01 Tryck på knappen "I" för 600W
Tryck på knappen "II" för 900W
Tryck på knapparna "I" och "II" för 1500W.

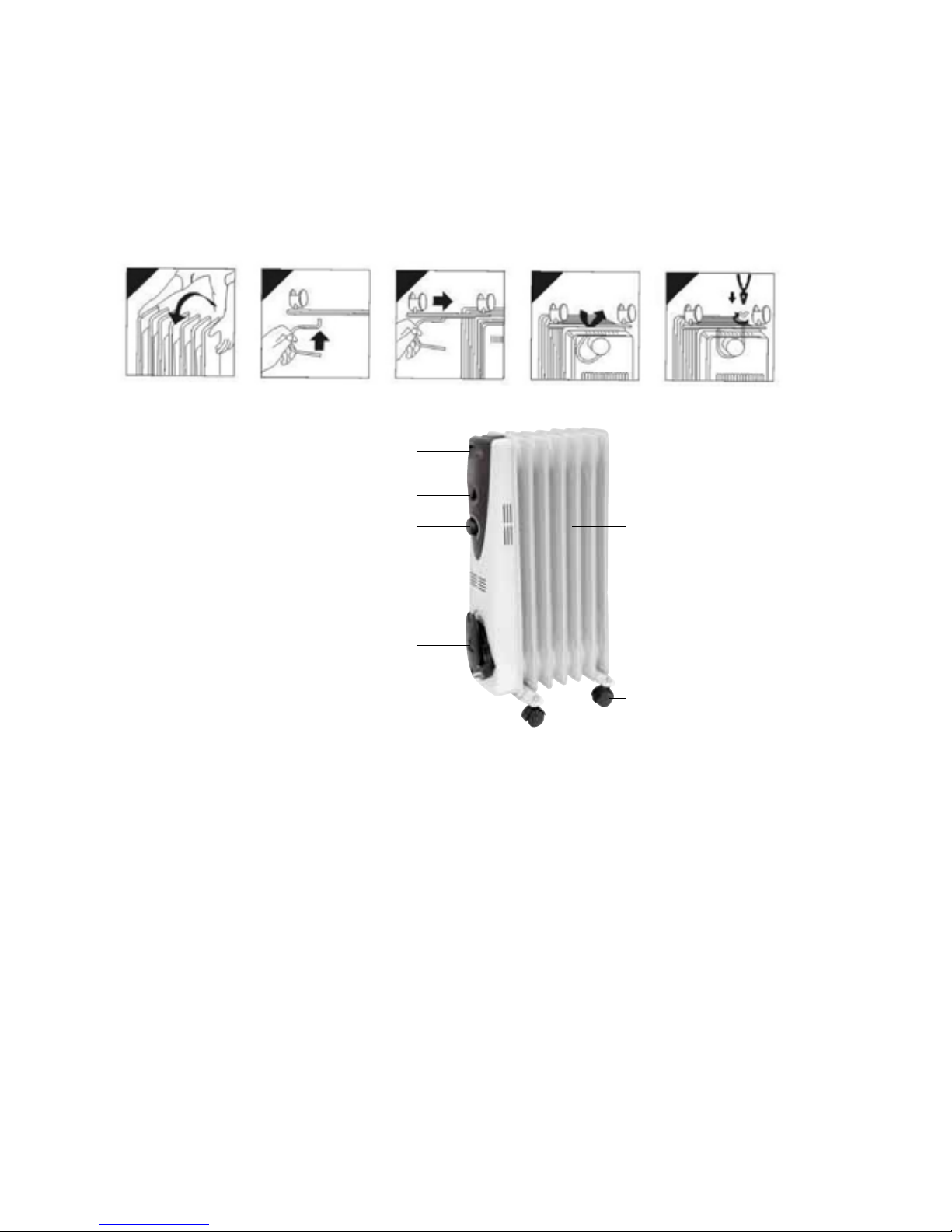

MONTERING
1. Plocka ur radiatorn och alla dess tillbehör från kartongen.
2. Vänd radiatorn uppochned.
3. Placera hjulskenorna mellan de yttersta flänsarna.
4. Fäst dem på radiatorn med hjälp av de medföljande u-bultar och vingmuttrarna.
5. Dra åt vingmuttrarna.
6. Vänd tillbaka radiatorn.
ANSLUTNING
Placera radiatorn på golvet och håll ett avstånd på minst 90 cm mellan radiatorn och
lättantändliga material såsom möbler, gardiner, lakan eller papper.
Försäkra dig om att spänningen som anges på typskylten överensstämmer med
spänningen i ditt eluttag.
Försäkra dig om att termostreglaget står i “0”-läge och effektväljaren i “OFF”-läge
när du sätter i stickproppen i vägguttaget.
BESKRIVNING AV DELAR
1. Effektväljare
2. Termostatreglage
3. Handtag
4. Oljefyllda flänsar
5. Hjul
6. Sladdhållare
1
3
2
6
4
5

5
99 870 02 Tryck på knappen "I" för 800W
Tryck på knappen "II" för 1200W
Tryck på knapparna "I" och "II" för 2000W.
3. Indikatorlampan på effektväljaren tänds när den är aktiverad.
4. Vrid termostatvredet medsols för att öka den inställda temperaturen.
5. Vrid termostatvredet motsols för att minska den inställda temperaturen.
6. Täck aldrig över radiatorn under användning. Brandrisk kan uppstå.
7. När du inte längre använder radiatorn, stäng av strömbrytarna och vrid termo-
statvredet till “0”-läge. Dra sedan ut stickproppen ur vägguttaget.
RENGÖRING
1. Dra alltid ut stickproppen ur vägguttaget innan rengöring av apparaten.
2. Rengör utsidan av radiatorn genom att först torka med en fuktig trasa och
sedan med en torr.
3. ANVÄND EJ vax eller poleringsmedel eftersom dessa kan reagera på värmen
och orsaka missfärgning.
FÖRVARING
1. Spara kartongen för att förvara radiatorn i, under perioder då den inte används.
2. Rengör radiatorn enligt instruktionerna ovan.
3. Skruva loss hjul och hjulskenor.
4. Placera radiatorn och dess tillbehör i originalkartongen och förvara den på ett
torrt och svalt ställe.
5. Om du väljer att förvara radiatorn ihopmonterad, så försäkra dig om att den är
ordentligt övertäckt så att den skyddas från damm.
TEKNISKA DATA
Art.nr. 99 870 01 99 870 02
Antal flänsar 7 9
Effekt 1500W 2000W
Spänning 220-240V, 50Hz 220-240V, 50Hz

6
FI
TÄRKEITÄ TURVALLISUUSOHJEITA
1. Älä käännä käytössä olevaa lämmitintä ylösalaisin.
2. Irrota lämmitin sähköverkosta kun sitä ei käytetä tai sitä puhdistetaan.
3. Älä jätä käytössä lämmitintä ilman silmälläpitoa.
4. Älä milloinkaan peitä lämmitintä, peittäminen voi aiheuttaa palovaaran.
5. Aseta lämmitin vähintään 90 cm. etäisyydelle helposti syttyvistä aineista, kuten
huonekaluista, verhoista, lakanoista ja papereista.
6. Pidä lämmitin puhtaana. Vieraita esineitä ei saa laittaa tuuletusaukkoihin, koska
ne saattavat aiheuttaa sähköiskun tahi tulipalon tai vaurioittaa lämmitintä.
7. Vahdi lämmitintä lasten ollessa sen läheisyydessä.
8. Liitosjohto ei milloinkaan saa koskea märkiä tai lämpimiä pintoja. Vältä johdon
sotkeentumista ja pidä se lasten ulottumattomissa.
9. Älä käytä lämmitintä ulkona.
10. Älä sijoita lämmitintä kaasulämmitin päälle tai lähelle.
11. Älä koskaan käytä lämmitintä jos sähköjohto tai pistotulppa on vaurioitunut tai
mikäli se on muutoin vahingoittunut tai ei toimi kuten sen kuuluu.
12. Älä koskaan yritä avata mitään lämmittimen osaa tai irrottaa säätöpaneelia. Jos
laite ei toimi kuten tarkoitettu, ei valmistaja vastaa vahingoista jos näitä ohjeita
ei ole noudatettu.
13. Käytä lämmitintä vain sille tarkoitettuihin toimintoihin.
14. Lämmitintä saa käyttää ainoastaan kotikäytössä.
15. Korjaukset saa suorittaa vain valtuutettu ammattilainen.
16. Lämmitin ei ole tarkoitettu käyttöön sellaisille henkilöille (lapset mukaan lukien)
joilla on toiminnallisia esteitä tai jotka eivät omaa tarpeellisia tietoja laitteen
käytöstä, mikäli heitä ei valvo tai ohjeista joku, jolla on vastuu ko. henkilöiden
turvallisuudesta.
17. Lapsia tulee pitää silmällä, että he eivät leiki lämmittimellä.
18. Jos liitosjohto on vaurioitunut, tulee valmistajan tai valtuutetun asentajan
vaihtaa se vahinkojen välttämiseksi.
19. Lämmitintä ei saa asettaa välittömästi pistorasian eteen.
20. Lämmitintä ei saa käyttää kylpyammeen, suihkun tai vesialtaan läheisyydessä.
21. Tämä lämmitin on täytetty tarkalla määrällä erikoisöljyä. Jos on tapahtunut
öljyvuoto, tulee ottaa yhteys valmistajaan tai valtuutettuun huoltoon, koska
ainoastaan nämä saavat avata öljysäiliön. Kun lämmitin poistetaan käytöstä,
tulee noudattaa öljyn säilytystä koskevia määräyksiä.

7
KÄYTTÖ
1. Valitse haluamasi lämpötila termostaattisäätimellä. Käännä termostaatin
väännintä myötäpäivään nostaaksesi lämpöä ja vastapäivään alentaaksesi
lämpöä.
2. Aseta teho seuraavilla asetuksilla:
99 870 01 Paina ”I”-painikkeella 600W
Paina ”II”-painikkeella 900W
Paina ”III”-painikkeella 1500W
KOKOAMINEN
1. Poimi lämmitin ja kaikki sen tarvikkeet pakkauksesta.
2. Aseta lämmitin ylösalaisin.
3. Laita pyöräkiskot ulompien laippojen väliin.
4. Kiinnitä ne lämmittimeen oheisilla U-pulteilla ja siipimuttereilla.
5. Kiristä kiinni siipimutterit.
6. Käännä lämmitin takaisin oikeinpäin.
LIITÄNTÄ
Aseta lämmitin lattialle, vähintään 90 cm. etäisyydelle helposti syttyvistä aineista,
kuten huonekaluista, verhoista, lakanoista ja papereista.
Varmista aina että lämmittimen arvokilvessä mainittu jännite on sama kuin
sähköpistorasiassa.
Varmista että termostaatti on ”0”-asennossa ja tehovalitsin ”OFF”-asennossa
kun laitat pistotulpan pistorasiaan.
OSALUETTELO
1. Tehovalitsin
2. Termostaatti
3. Kantokahva
4. Öljytäytteiset laipat
5. Pyörä
6. Johtopidike
1
3
2
6
4
5

8
99 870 02 Paina ”I”-painikkeella 800W
Paina ”II”-painikkeella 1200W
Paina ”III”-painikkeella 2000W
3. Tehovalitsimen merkkilamppu syttyy kun se on aktivoitu.
4. Käännä termostaatin väännintä myötäpäivään nostaaksesi lämpöä.
5. Käännä termostaatin väännintä vastapäivään alentaaksesi lämpöä.
6. Välttääksesi palovaaran, älä ikinä peitä lämmitintä joka on käytössä.
7. Kun lämmitin on pidemmän ajan pois käytöstä, nollaa kytkimet ja aseta
termostaattiväännin ”0”-asentoon. Irrota sen jälkeen pistotulppa rasiasta.
PUHDISTUS
1. Irrota pistotulppa seinäpistorasiasta aina ennen kuin puhdistat lämmitintä.
2. Puhdista lämmittimen pinta ensin kostealla ja sen jälkeen kuivalla rievulla.
3. ÄLÄ KÄYTÄ vahaa tai kiillotusaineita, koska ne voivat lämmetessään aiheuttaa
värimuunnoksia.
SÄILYTYS
1. Säästä pakkaus säilyttääksesi lämmittimen siinä siksi aikaa kun et käytä sitä.
2. Puhdista lämmitin kuten yllä neuvotaan.
3. Irrota pyörät kiskoistaan.
4. Laita lämmitin tarvikkeineen pakkaukseen ja säilytä kuivassa, viileässä tilassa.
5. Jos säilytät lämmittimen kokonaisena, huolehdi että se on kunnolla peitetty ja
pölyltä suojattu.
TEKNISET TIEDOT
Tuote nro 99 870 01 99 870 02
Laippoja 7 9
Teho 1500W 2000W
Jännite 220-240V, 50Hz 220-240V, 50Hz

9
EN
IMPORTANT SAFEGUARDS
1. Do not turn radiators upside-down during operation.
2. Always disconnect the heater from the main supply when not in use and when
cleaning.
3. Do not leave the heater “ON” unattended.
4. Never cover the heater as this may lead to risk of fire.
5. Keep the heater a distance of at least 90 cm from any combustible material,
such as furniture, curtains, bedding clothes or papers.
6. Keep the heater clean. Do not allow objects to enter the ventilation, as this may
cause electric shock, fire or damage the heater.
7. Close supervision is required when any appliance is used near or by children.
8. Never allow the cord to touch wet or hot surfaces, become twisted or be within
the reach of children.
9. Do not use outdoors.
10. Do not place on or near a gas burner.
11. Never use the appliance with a damaged cord or plug or after the appliance has
malfunctioned or been damaged in any way.
12. Never attempt to open any part or dismantle the controls. Responsibility for
failure cannot be accepted if these instructions have been ignored.
13. Do not use the appliance for anything other than its intended use.
14. This appliance is intended for household use only.
15. Any repairs that need to be done to the heater must be referred to an
authorized service agent only.
16. This appliance is not intended for use by persons (including children) with
reduced physical, sensory or mental capabilities, or lack of experience and
knowledge, unless they have been given supervision or instruction concerning
use of the appliance by a person responsible for their safety.
17. Children should be supervised to ensure that they do not play with the
appliance.
18. If the supply cord is damaged, it must be replaced by the manufacturer or its
service agent in order to avoid a hazard.
19. The heater must not be located immediately below a socket-outlet.
20. Do not use this heater in the immediate surroundings of a bath, a shower or a
swimming pool.
21. This heater is filled with a precise quantity of special oil. Repairs requiring
opening of the oil container are only to be made by the manufacturer or his
service agent who should be contacted if there is an oil leakage. Regulations
concerning the disposal of the oil when scrapping the appliance has to be
followed.

10
OPERATION
1. Room temperature can be adjusted using the thermostat. Simply turn the
thermostat knob clockwise, to increase the heat, and anti-clockwise to
decrease the temperature, until you reach the desired temperature.
2. Switch the heater to one of the following power settings:
99 870 01 Push switch one (I) for 600W
Push switch two (II) for 900W
Push switch one & two (I&II) for 1500W.
ASSEMBLY
1. Remove the heater and all the accessories from the carton.
2. Turn the heater upside down.
3. Position the wheel base assembles between the end fins.
4. Attach them to the heater using the U-bolts and wing nuts supplied.
5. Tighten the wing nuts.
6. Turn the heater the right way up.
OPERATING YOUR OIL-FILLED HEATER
Place the heater on the floor and keep it at a distance of at least 90 cm from any
combustible material, such as furniture, curtains, bedding clothes or papers.
(Make sure the power supply used corresponds to the one on the rating label).
With the thermostat control switch in the “0” position and the power setting
switches in the “OFF” Position; plug the heater into the main power supply.
PARTS DESCRIPTION
1. Power setting switch
2. Thermostat control
3. Handle
4. Oil filled fins
5. Castors
6. Cord storage
1
3
2
6
4
5

11
99 870 02 Push switch one (I) for 800W
Push switch two (II) for 1200W
Push switch one & two (I&II) for 2000W.
3. The power switch lights up when activated.
4. Turning the thermostat control clockwise will increase the “set” temperature.
5. Turning the thermostat anti-clockwise will decrease the “set” temperature.
6. Do not cover the heater at any time during operation. There is a risk of fire if
the heater is covered.
7. Once you have finished using your heater, turn the power switches off, and
the thermostat control switch to the “0”position. Unplug the cable from the
mains supply.
CLEANING YOUR OIL-FILLED HEATER
1. Always disconnect the heater from the mains supply before cleaning.
2. Clean the outside of the heater by wiping with a damp cloth and buff with a
dry cloth.
3. DO NOT use waxes or polishes as these may react with the heater and cause
discolouration.
STORING YOUR OIL-FILLED HEATER
1. Save the box for off season storage.
2. Clean the heater following the cleaning instructions above.
3. Remove the wheel base assemblies.
4. Place the heater, and wheel assemblies in the original box, and store in a cool
and dry place.
5. If you choose to store your heater fully assembled be sure to cover it to protect
it from dust.
TECHNICAL DATA
Art.no. 99 870 01 99 870 02
No. of fins 7 9
Power 1500W 2000W
Voltage 220-240V, 50Hz 220-240V, 50Hz

Malmbergs Elektriska AB, PO Box 144, SE-692 23 Kumla, SWEDEN
Phone: [phone] Fax: [phone] [e-mail] www.malmbergs.com
MP-JA-130204
