marklin 36742 User manual

Modell der Serie 130 TB
36742

2

3
Inhaltsverzeichnis: Seite
Sicherheitshinweise 4
Funktionen 4
Schaltbare Funktionen 12
Parameter / Register 13
Wartung und Instandhaltung 14
Ersatzteile 22
Table of Contents: Page
Safety Warnings 5
Function 5
Controllable Functions 12
Parameter / Register 13
Service and maintenance 14
Spare Parts 22
Sommaire : Page
Remarques importantes sur la sécurité 6
Fonction 6
Fonctions commutables 12
Paramètre / Registre 13
Entretien et maintien 14
Pièces de rechange 22
Inhoudsopgave: Pagina
Veiligheidsvoorschriften 7
Werking 7
Schakelbare functies 12
Parameter / Register 13
Onderhoud en handhaving 14
Onderdelen 22
Indice de contenido: Página
Aviso de seguridad 8
Función 8
Funciones posibles 12
Parámetro / Registro 13
El mantenimiento 14
Recambios 22
Indice del contenuto: Page
Avvertenze per la sicurezza 9
Funzionamento 9
Funzioni commutabili 12
Parametro / Registro 13
Manutenzione ed assistere 14
Pezzi di ricambio 22
Innehållsförteckning: Sida
Säkerhetsanvisningar 10
Funktion 10
Kopplingsbara funktioner 12
Parameter / Register 13
Underhåll och reparation 14
Reservdelar 22
Indholdsfortegnelse: Side
Vink om sikkerhed 11
Funktion 11
Styrbare funktioner 12
Parameter / Register 13
Service og reparation 14
Reservedele 22

4
Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten Betriebssystem
(Märklin Wechselstrom-Transformator 6647, Märklin Delta,
Märklin Digital oder Märklin Systems) eingesetzt werden.
Nur Transformatoren verwenden, die Ihrer örtlichen
Netzspannung entsprechen.
Keinesfalls Transformatoren für eine Netzspannung
von 220 V bzw. 110 V einsetzen.
• Die Lok darf nur aus einer Leistungsquelle gleichzeitig
versorgt werden.
• Beachten Sie unbedingt die Sicherheitshinweise in der
Gebrauchsanleitung zu Ihrem Betriebssystem.
• Für den konventionellen Betrieb der Lok muss das
Anschlussgleis entstört werden. Dazu ist das Entstörset
74046 zu verwenden. Für Digitalbetrieb ist das Entstörset
nicht geeignet.
!
Funktion
• Mögliche Betriebssysteme:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Erkennung der Betriebsart: automatisch.
• Einstellbare Adressen: 01 – 80
• Adresse ab Werk: 78
• Veränderbare Anfahr-/Bremsverzögerung (simultan).
• Veränderbare Höchstgeschwindigkeit.
• Einstellen der Lokparameter (Adresse, Anfahr-/Brems-
verzögerung, Höchstgeschwindigkeit): über Control Unit,
Mobile Station oder Central Station.
• Fahrtrichtungsabhängige Stirnbeleuchtung.
Die bei normalem Betrieb anfallenden Wartungsarbeiten
sind nachfolgend beschrieben. Für Reparaturen oder Ersatz-
teile wenden Sie sich bitte an Ihren Märklin-Fachhändler.
Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind
ausgeschlossen, wenn in Märklin-Produkten nicht von Märklin freigege-
bene Fremdteile eingebaut werden und/oder Märklin-Produkte umgebaut
werden und die eingebauten Fremdteile bzw. der Umbau für sodann
aufgetretene Mängel und/oder Schäden ursächlich war. Die Darlegungs-
und Beweislast dafür, dass der Einbau von Fremdteilen oder der Umbau in
bzw. von Märklin-Produkten für aufgetretene Mängel und/oder Schäden
nicht ursächlich war, trägt die für den Ein- und/oder Umbau verantwortliche
Person und/oder Firma bzw. der Kunde.
WARNUNG! Dieses Produkt enthält Magnete. Das Verschlu-
cken von mehr als einem Magneten kann unter Umständen
tödlich wirken.
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
Dieses Produkt enthält Magnete. Das Verschlu-
cken von mehr als einem Magneten kann unter Umständen
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
Dieses Produkt enthält Magnete. Das Verschlu-
cken von mehr als einem Magneten kann unter Umständen
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
Dieses Produkt enthält Magnete. Das Verschlu-
cken von mehr als einem Magneten kann unter Umständen
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
Dieses Produkt enthält Magnete. Das Verschlu-
cken von mehr als einem Magneten kann unter Umständen
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
!
cken von mehr als einem Magneten kann unter Umständen
!
cken von mehr als einem Magneten kann unter Umständen
!
cken von mehr als einem Magneten kann unter Umständen
!
cken von mehr als einem Magneten kann unter Umständen
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
!
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
cken von mehr als einem Magneten kann unter Umständen
Gegebenenfalls ist sofort ein Arzt aufzusuchen.

5
Function
• Possible operating systems:
6646/6647 Märklin Transformer, Märklin Delta,
Märklin Digital, Märklin Systems.
• Recognition of the mode of operation: automatic.
• Addresses that can be set: 01 – 80
• Address set at the factory: 78
• Adjustable acceleration/braking delay (simultaneous).
• Adjustable maximum speed.
• Setting the locomotive parameters (address, accelerati-
on/braking delay, maximum speed): with the Control Unit,
Mobile Station, Central Station.
• Headlights, changing over with the direction of travel.
The maintenance work necessary with normal operation of
this locomotive is described below. Please see your authori-
zed Märklin dealer for repairs or spare parts.
No warranty or damage claims shall be accepted in those cases where
parts neither manufactured nor approved by Märklin have been installed
in Märklin products or where Märklin products have been converted in
such a way that the non-Märklin parts or the conversion were causal to
the defects and/or damage arising. The burden of presenting evidence and
the burden of proof thereof, that the installation of non-Märklin parts or the
conversion in or of Märklin products was not causal to the defects and/or
damage arising, is borne by the person and/or company responsible for the
installation and/or conversion, or by the customer.
Safety Warnings
• This locomotive is to be used only with an operating
system designed for it (Märklin 6646/6647 AC transformer,
Märklin Delta, Märklin Digital or Märklin Systems).
Use only transformers rated for your local household
power.
Do not under any circumstances use transformers
rated for 220 volts or 110 volts.
• This locomotive must never be supplied with power from
more than one transformer.
• Pay close attention to the safety warnings in the
instructions for your operating system.
• The feeder track must be equipped to prevent interference
with radio and television reception, when the locomotive
is to be run in conventional operation. The 74046 interfe-
rence suppression set is to be used for this purpose.
!
WARNING! This product contains magnets. Swallowing
more than one magnet may cause death in certain
circumstances.
If necessary, see a doctor immediately.
This product contains magnets. Swallowing
more than one magnet may cause death in certain
If necessary, see a doctor immediately.
This product contains magnets. Swallowing
more than one magnet may cause death in certain
If necessary, see a doctor immediately.
This product contains magnets. Swallowing
more than one magnet may cause death in certain
If necessary, see a doctor immediately.
This product contains magnets. Swallowing
more than one magnet may cause death in certain
If necessary, see a doctor immediately.
!
more than one magnet may cause death in certain
!
more than one magnet may cause death in certain
!
more than one magnet may cause death in certain
!
more than one magnet may cause death in certain
If necessary, see a doctor immediately.
!
If necessary, see a doctor immediately.
more than one magnet may cause death in certain
If necessary, see a doctor immediately.

6
Fonction
• Systèmes d’exploitation possibles :
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Détection du mode d’exploitation : automatique.
• Adresses disponibles : 01 – 80
• Adresse encodée en usine : 78
• Temporisation d’accélération et de freinage réglable (les
2 simultanément).
• Vitesse maximale réglable.
• Réglage des paramètres de la loco (adresse,
temporisation accélér.-freinage, vitesse maximale) : via
Control Unit, Mobile Station ou Central Station.
• Feux de signalisation avec inversion selon sens de marche .
Les travaux d‘entretien occasionnels à effectuer en exploita-
tion normale sont décrits plus loin. Pour toute réparation ou
remplacement de pièces, adressez-vous à votre détaillant-
spécialiste Märklin.
Tout recours à une garantie commerciale ou contractuelle ou à une deman-
de de dommages-intérêt est exclu si des pièces non autorisées par Märklin
sont intégrées dans les produits Märklin et/ou si les produits Märklin sont
transformés et si les pièces d’autres fabricants montées ou la transforma-
tion constituent la cause des défauts et/ou dommages apparus. C’est à la
personne et/ou la société responsable du montage/de la transformation
ou au client qu’incombe la charge de prouver que le montage des pièces
d’autres fabricants sur des produits Märklin ou la transformation des
produits Märklin n’est pas à l’origine des défauts et ou dommages apparus.
Remarques importantes sur la sécurité
• La locomotive ne peut être mise en service qu’avec un
système d’exploitation adéquat (Märklin courant alternatif
- transformateur 6647, Märklin Delta, Märklin Digital ou
Märklin Systems).
Utilisez uniquement des transformateurs correspon-
dant à la tension secteur locale.
N`utilisez en aucun cas des transformateurs pour une
tension de secteur de 220 V, respectivement 110 V.
• La locomotive ne peut être alimentée en courant que par
une seule source de courant.
• Veuillez impérativement respecter les remarques sur la
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pour l’exploitation de la locomotive en mode convention-
nel, la voie de raccordement doit être déparasitée. A cet
effet, utiliser le set de déparasitage réf. 74046. Le set de
déparasitage ne convient pas pour l’exploitation en mode
numérique.
!
ATTENTION ! Ce produit contient des aimants. L’ingestion de
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
Ce produit contient des aimants. L’ingestion de
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
Ce produit contient des aimants. L’ingestion de
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
Ce produit contient des aimants. L’ingestion de
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
Ce produit contient des aimants. L’ingestion de
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
!
plusieurs aimants peut être mortelle.
!
plusieurs aimants peut être mortelle.
!
plusieurs aimants peut être mortelle.
!
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
!
Le cas échéant, consulter immédiatement un médecin.
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.

7
Werking
• Mogelijke bedrijfssystemen:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Herkenning van het bedrijfssysteem: automatisch.
• Instelbare adressen: 01 – 80
• Vanaf de fabriek ingesteld: 78
• Instelbare optrek- / afremvertraging (simultaan).
• Instelbare maximumsnelheid.
• Instellen van de locomotiefparameters (adres, optrek-
afremvertraging, maximumsnelheid): d.m.v. Control Unit,
Mobile Station of Central Station.
• Rijrichtingafhankelijke frontseinen.
De in het normale bedrijf voorkomende onderhoudswerk-
zaamheden zijn verderop beschreven. Voor reparatie of
onderdelen kunt u zich tot uw Märklin winkelier wenden.
Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer
in Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen
ingebouwd en/of Märklin-producten omgebouwd worden en de ingebouw-
de vreemde onderdelen resp. de ombouw oorzaak van nadien opgetreden
defecten en/of schade was. De aantoonplicht en de bewijslijst daaromtrent,
dat de inbouw van vreemde onderdelen in Märklin-producten of de
ombouw van Märklin-producten niet de oorzaak van opgetreden defecten
en/of schade is geweest, berust bij de voor de inbouw en/of ombouw
verantwoordelijke persoon en/of fi rma danwel bij de klant.
Veiligheidsvoorschriften
• De loc mag alleen met een daarvoor bestemd bedrijfssys-
teem (Märklin transformator 6647, Märklin Delta,
Märklin digitaal of Märklin Systems) gebruikt worden.
Alleen transformatoren gebruiken die geschikt zijn
voor de bij u geldende netspanning.
In geen geval transformatoren voor een netspanning
van 220 V dan wel 110 V gebruiken.
• De loc mag niet vanuit meer dan één stroomvoorziening
gelijktijdig gevoed worden.
• Lees ook aandachtig de veiligheidsvoorschriften in de
gebruiksaanwijzing van uw bedrijfssysteem.
• Voor het conventionele bedrijf met de loc dient de
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is
deze ontstoor-set niet geschikt.
!
LET OP! Dit product bevat magneten. Het inslikken van meer
dan één magneet kan onder bepaalde omstandigheden de
dood tot gevolg hebben.
Waarschuw direct een arts.
Dit product bevat magneten. Het inslikken van meer
dan één magneet kan onder bepaalde omstandigheden de
dood tot gevolg hebben.
Waarschuw direct een arts.
Dit product bevat magneten. Het inslikken van meer
dan één magneet kan onder bepaalde omstandigheden de
dood tot gevolg hebben.
Waarschuw direct een arts.
Dit product bevat magneten. Het inslikken van meer
dan één magneet kan onder bepaalde omstandigheden de
dood tot gevolg hebben.
Waarschuw direct een arts.
Dit product bevat magneten. Het inslikken van meer
dan één magneet kan onder bepaalde omstandigheden de
dood tot gevolg hebben.
Waarschuw direct een arts.
!
dan één magneet kan onder bepaalde omstandigheden de
!
dan één magneet kan onder bepaalde omstandigheden de
!
dan één magneet kan onder bepaalde omstandigheden de
!
dan één magneet kan onder bepaalde omstandigheden de
Waarschuw direct een arts.
!
Waarschuw direct een arts.
!
Waarschuw direct een arts.
!
Waarschuw direct een arts.
dan één magneet kan onder bepaalde omstandigheden de
Waarschuw direct een arts.

8
Función
• Sistemas operativos posibles:
Märklin transformador 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Reconocimiento del sistema: automático.
• Códigos disponibles: 01 – 80
• Código de fábrica: 78
• Arranque y frenado variable (simultáneo).
• Velocidad máxima variable.
• Fijar parámetros de la locomotora (código,
arranque y frenado, velocidad máxima): por el
Control Unit, Mobile Station o Central Station.
• Faros frontales dependendientes del sentido de marcha.
Los trabajos de mantenimiento normales están descritos a
continuación. Para reparaciones o recambios contacte con
su proveedor Märklin especializado.
Se excluye todo derecho de garantía, prestación de garantía e indemni-
zación sobre aquellos productos Märklin en los que se hubieran montado
piezas ajenas no autorizadas por Märklin y/o sobre aquellos productos
Märklin que hayan sido modifi cados cuando la piezas ajenas montadas o la
modifi cación sean las causas de los desperfectos y/o daños posteriormen-
te surgidos. La persona y/o empresa o el cliente responsable del montaje
o modifi cación será el responsable de probar y alegar que el montaje de
piezas ajenas o la modifi cación en/de productos Märklin no son las causas
de los desperfectos y/o daños surgidos.
Aviso de seguridad
• La locomotora solamente debe funcionar en un sistema de
corriente propio (Märklin corriente alterna – transformador
6647 – Märklin Delta – Märklin Digital o Märklin Systems).
Utilizar únicamente transformadores que correspon-
dan a la tensión de red local.
En ningún caso utilizar transformadores para una
tensión de red de 220 V o bien 110 V.
• La locomotora no deberá recibir corriente eléctrica mas
que de un solo punto de abasto.
• Observe bajo todos los conceptos, las medidas de
seguridad indicadas en las instrucciones de su sistema de
funcionamiento.
• Para el funcionamiento convencional de la locomotora de-
ben suprimirse las interferencias en la vía de conexión de
la alimentación. Para ello debe emplearse el set supresor
de interferencias 74046. El set supresor de interferencias
no es adecuado para el funcionamiento en modo digital.
!
¡ ADVERTENCIA ! Este producto contiene imanes. Ingerir
más de un imán puede ser mortal según las circunstancias.
En este caso, acudir inmediatamente a un médico.
! Este producto contiene imanes. Ingerir
más de un imán puede ser mortal según las circunstancias.
En este caso, acudir inmediatamente a un médico.
! Este producto contiene imanes. Ingerir
más de un imán puede ser mortal según las circunstancias.
En este caso, acudir inmediatamente a un médico.
! Este producto contiene imanes. Ingerir
más de un imán puede ser mortal según las circunstancias.
En este caso, acudir inmediatamente a un médico.
! Este producto contiene imanes. Ingerir
más de un imán puede ser mortal según las circunstancias.
En este caso, acudir inmediatamente a un médico.
!
! Este producto contiene imanes. Ingerir
!
! Este producto contiene imanes. Ingerir
más de un imán puede ser mortal según las circunstancias.
!
más de un imán puede ser mortal según las circunstancias.
!
! Este producto contiene imanes. Ingerir
!
! Este producto contiene imanes. Ingerir
más de un imán puede ser mortal según las circunstancias.
!
más de un imán puede ser mortal según las circunstancias.
En este caso, acudir inmediatamente a un médico.
!
En este caso, acudir inmediatamente a un médico.
! Este producto contiene imanes. Ingerir
más de un imán puede ser mortal según las circunstancias.
En este caso, acudir inmediatamente a un médico.

9
Funzionamento
• Possibili sistemi di funzionamento:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Riconoscimento del tipo di funzionamento: automatico.
• Indirizzi impostabili: 01 – 80
• Indirizzo di fabbrica: 78
• Ritardo di avviamento/frenatura modifi cabile (simultanea-
mente).
• Velocità massima modifi cabile.
• Regolazione dei parametri della locomotiva (indirizzo,
ritardo di avviamento/frenatura, velocità massima): tramite
Control Unit, Mobile Station oppure Central Station.
• Illuminazione di testa dipendente dalla direzione di marcia.
Le operazioni di manutenzione che si verifi cano nel normale
funzionamento sono descritte nel seguito. Per riparazioni o
parti di ricambio Vi preghiamo di rivolgerVi al Vostro rivendi-
tore specialista Märklin.
Märklin non fornisce alcuna garanzia, assicurazione e risarcimento danni
in caso di montaggio sui prodotti Märklin di componenti non espressamen-
te approvati dalla ditta. Märklin altresì non risponde in caso di modifi che al
prodotto, qualora i difetti e i danni riscontrati sullo stesso siano stati causati
da modifi che non autorizzate o dal montaggio di componente esterni non
approvati. L‘onere della prova che i componenti montati e le modifi che
apportate non sono state la causa del danno o del difetto, resta a carico del
cliente o della persona/ ditta che ha effettuato il montaggio di componenti
estranei o che ha apportato modifi che non autorizzate.
Avvertenze per la sicurezza
• Tale locomotiva deve essere impiegata soltanto con un
sistema di funzionamento adeguato per questa (trasforma-
tore per corrente alternata Märklin 6647, Märklin Delta,
Märklin Digital oppure Märklin Systems).
Impiegare solamente dei trasformatori che corrispon-
dono alle tensioni di rete locali.
Non si impieghino in nessun caso dei trasformatori per
una tensione di rete di 220 V o rispettivamente 110 V.
• La locomotiva non deve venire alimentata nello stesso
tempo con più di una sorgente di potenza.
• Vogliate prestare assolutamente attenzione alle avvertenze
di sicurezza nelle istruzioni di impiego per il Vostro sistema
di funzionamento.
• Per il funzionamento tradizionale della locomotiva il binario
di alimentazione deve essere protetto dai disturbi. A tale
scopo si deve impiegare il corredo antidisturbi 74046. Tale
corredo antidisturbi non è adatto per il funzionamento
Digital.
!
AVVERTIMENTO! Questo prodotto contiene magneti.
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un medico.
Questo prodotto contiene magneti.
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un medico.
Questo prodotto contiene magneti.
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un medico.
Questo prodotto contiene magneti.
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un medico.
Questo prodotto contiene magneti.
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un medico.
!
L‘ingestione di più di un magnete può causare la morte.
!
L‘ingestione di più di un magnete può causare la morte.
!
L‘ingestione di più di un magnete può causare la morte.
!
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un medico.
!
In caso di ingestione informare immediatamente un medico.
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un medico.

10
Säkerhetsanvisningar
• Loket får endast köras med ett därtill avsett driftsystem
(Märklin Växelström-transformator 6647, Märklin Delta,
Märklin Digital eller Märklin Systems).
Använd endast transformatorer som är avsedda för
den nätspänning som tillhandahålls av er elleverantör.
Anslut aldrig en transformator för 220 V nätspänning
till 110 V - eller tvärt om.
• Loket får inte samtidigt försörjas av mer än en kraftkälla.
• Beakta alltid säkerhetsanvisningarna i bruksanvisningen
som hör till respektive driftsystemet.
• När motorvagnens lokdel ska köras med konventio-
nell/analog drift måste anlutningsskenan vara avstörd.
Till detta använder man anslutningsgarnityr 74046 med
avstörning och överbelastningsskydd. Avstörningsskyddet
får inte användas vid digital körning.
Underhållsarbeten som uppstår vid normal användning
beskrivs som följer. Kontakta din Märklinfackhandlare för
reparationer och reservdelar.
Varje form av anspråk på garanti och skadestånd är utesluten omdelar
används i Märklin-produkter som inte har godkänts av Märklin och / eller
om Märklin-produkter har modifi erats och de inbyggda främmande delarna
resp. modifi eringen var upphov till de därefter uppträdande felen och /
eller skadorna. Bevisbördan för att inbyggnaden av främmande delar i eller
ombyggnaden av Märklin-produkter inte är upphovet till de uppträdande
felen och / eller skadorna, bär den person och / eller företag resp. kund
som är ansvarig för in- och / eller ombyggnaden.
!
Funktion
• Möjliga driftsystem: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Driftsättet igenkänns automatiskt.
• Inställbara adresser: 01 – 80
• Adress från tillverkaren: 78
• Omställbar ABV (simultan accelerations-/ bromsfördröjning).
• Toppfart kan ändras.
• Inställning av lokparametrar (Adress, acceleration/ broms-
fördröjning, toppfart): Via Control Unit, Mobile Station eller
Central Station.
• Frontstrålkastare, körriktningsberoende.
VARNING! Denna produkt innehåller magneter. Sväljandet
av mer än en magnet kan under vissa omständigheter leda
till döden.
Om en magnet svalts: Sök omedelbart läkarhjälp.
Denna produkt innehåller magneter. Sväljandet
av mer än en magnet kan under vissa omständigheter leda
Om en magnet svalts: Sök omedelbart läkarhjälp.
Denna produkt innehåller magneter. Sväljandet
av mer än en magnet kan under vissa omständigheter leda
Om en magnet svalts: Sök omedelbart läkarhjälp.
av mer än en magnet kan under vissa omständigheter leda
Denna produkt innehåller magneter. Sväljandet
av mer än en magnet kan under vissa omständigheter leda
!
av mer än en magnet kan under vissa omständigheter leda
!
av mer än en magnet kan under vissa omständigheter leda
!
av mer än en magnet kan under vissa omständigheter leda
!
av mer än en magnet kan under vissa omständigheter leda
!
av mer än en magnet kan under vissa omständigheter leda

11
Vink om sikkerhed
• Lokomotivet må kun bruges med et driftssystem
(Märklin vekselstrøm-transformator 6647, Märklin Delta,
Märklin Digital eller Märklin Systems), der er beregnet
dertil.
Anvend kun transformatorer, der passer til den lokale
netspænding.
Anvend aldrig transformatorer der er beregnet til en
netspænding på 220 V eller 110 V.
• Lokomotivet må ikke forsynes fra mere end én strømkilde
ad gangen.
• Vær under alle omstændigheder opmærksom på de vink
om sikkerhed, som fi ndes i brugsanvisningen for Deres
driftssystem.
• Ved konventionel drift af lokomotivet skal tilslutningsspo-
ret støjdæmpes. Dertil skal anvendes støjdæmpningssæt-
tet 74046. Støjdæmpningssættet er ikke egnet til digital
drift.
Vedligeholdelsesarbejder ved normal drift er beskrevet i det
efterfølgende. For reparation eller reservedele bedes De
henvende Dem til Deres Märklinforhandler.
Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er udelukket,
hvis der indbygges fremmeddele i Märklinprodukter, der ikke er frigivet der-
til af Märklin og / eller hvis Märklinprodukter bygges om og de indbyggede
fremmeddele hhv. ombygningen var årsag til sådanne opståede mangler
og / eller skader. Det påhviler kunden hhv. den person og / eller det fi rma,
der er ansvarlig for ind- og / eller ombygningen, at påvise hhv. bevise, at
indbygningen af fremmeddele i, eller ombygningen af Märklinprodukter ikke
var årsag til opståede mangler og / eller skader.
!
Funktion
• Mulige driftssystemer: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Registrering af driftsarten: automatisk.
• Indstillelige adresser: 01 – 80
• Adresse ab fabrik: 78
• Indstillelig ABV (kørsels-/bremseforsinkelse, simultant).
• Indstillelig maksimalhastighed.
• Indstilling af lokomotivparametrene (adresse, opstarts-/
bremseforsinkelse, maksimalhastighed): Via Control Unit,
Mobile Station eller Central Station.
• Frontbelysning, køreretningsafhængig.
ADVARSEL! Dette produkt indeholder magneter. Det kan
i visse tilfælde have dødelige følger at sluge mere end en
magnet.
I givet fald skal der straks søges læge.
Dette produkt indeholder magneter. Det kan
i visse tilfælde have dødelige følger at sluge mere end en
I givet fald skal der straks søges læge.
Dette produkt indeholder magneter. Det kan
i visse tilfælde have dødelige følger at sluge mere end en
I givet fald skal der straks søges læge.
Dette produkt indeholder magneter. Det kan
i visse tilfælde have dødelige følger at sluge mere end en
I givet fald skal der straks søges læge.
Dette produkt indeholder magneter. Det kan
i visse tilfælde have dødelige følger at sluge mere end en
I givet fald skal der straks søges læge.
!
i visse tilfælde have dødelige følger at sluge mere end en
!
i visse tilfælde have dødelige følger at sluge mere end en
!
i visse tilfælde have dødelige følger at sluge mere end en
!
i visse tilfælde have dødelige følger at sluge mere end en
I givet fald skal der straks søges læge.
!
I givet fald skal der straks søges læge.
i visse tilfælde have dødelige følger at sluge mere end en
I givet fald skal der straks søges læge.

12

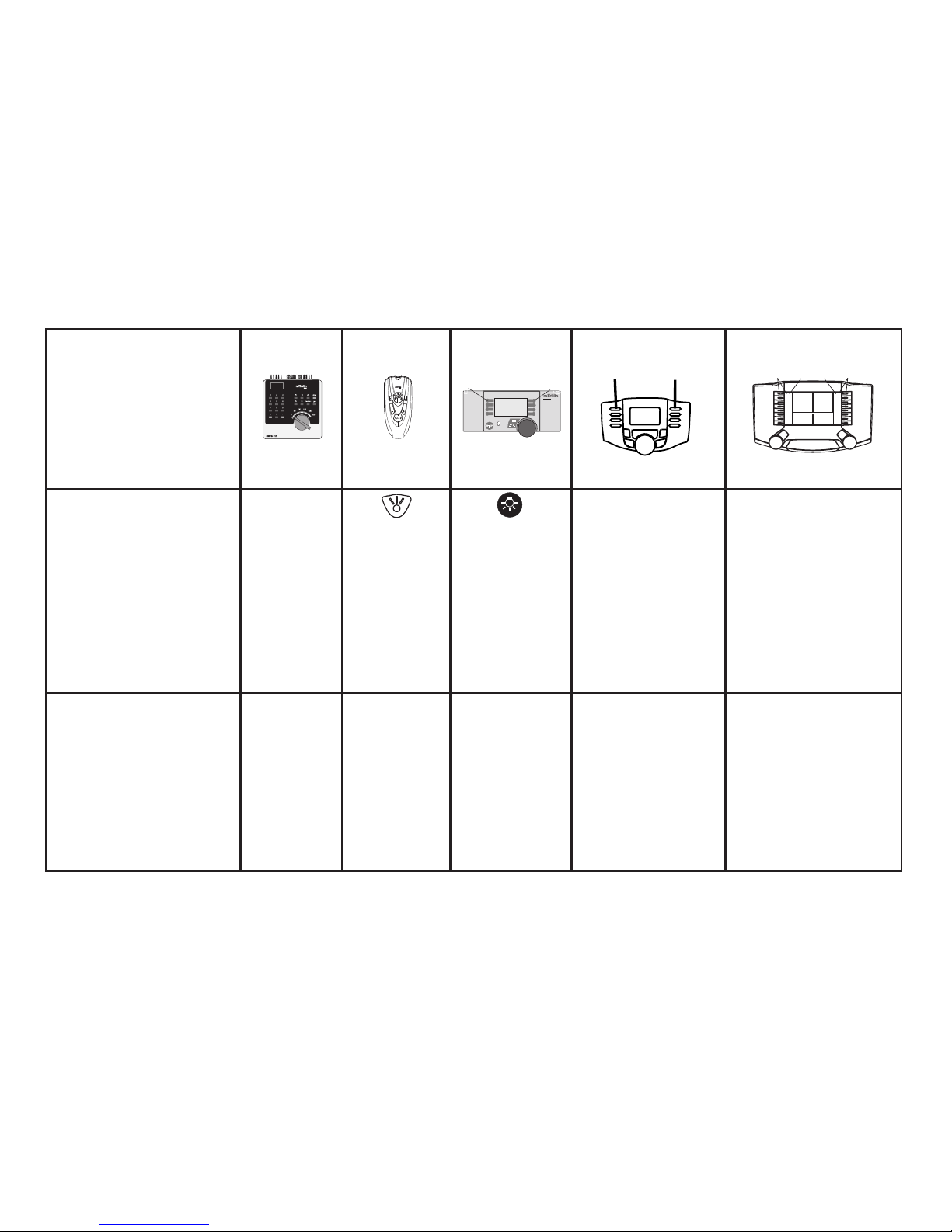

Schaltbare Funktionen
Controllable Functions
Fonctions commutables
Schakelbare functies
Funciones posibles
Funzioni commutabili
Kopplingsbara funktioner
Styrbare funktioner
function + off
Funktion
Function
Fonction
Functie
Función
Funzione
Funktion
Funktion
Funktion
Function
Fonction
Functie
Función
Funzione
Funktion
Funktion
Funktion f0
Function f0
Fonction f0
Functie f0
Función f0
Funzione f0
Funktion f0
Funktion f0
Funktion f0
Function f0
Fonction f0
Functie f0
Función f0
Funzione f0
Funktion f0
Funktion f0
ABV f4
Funktion 4
Function 4
Fonction 4
Functie 4
Función 4
Funzione 4
Funktion 4
Funktion 4
Funktion 4
Function 4
Fonction 4
Functie 4
Función 4
Funzione 4
Funktion 4
Funktion 4
Funktion f4
Function f4
Fonction f4
Functie f4
Función f4
Funzione f4
Funktion f4
Funktion f4
Funktion f4
Function f4
Fonction f4
Functie f4
Función f4
Funzione f4
Funktion f4
Funktion f4
E
  
STOP mobile station
systems
15
Digital / Systems
 

13
CV (Parameter) • CV (Parameter) • CV (Paramètre) •
CV (Parameter) • CV (Parámetro) • CV (Parametro) •
CV (Parameter) • CV (Parameter) CV-Nr.
Wert • Value •
Valeur • Waarde •
Valor • Valore •
Värde • Værdi
Adresse • Address • Adresse • Adres •
Código • Indrizzo • Adress • Adresse 01 01 - 80
Anfahr-/Bremsverzögerung• Acceleration-/ Braking delay •
Temporisation accélération/Temporisation de freinage •
Optrek-/Afremvertraging • Regulación arranque /Frenado lento•
Ritardo di avviamento/Ritardo di frenatura •
Igångsättningsreglering/Bromsfördröjning •
Opstartregulierung/Bremseforsinkelse
03 01 - 31
Höchstgeschwindigkeit • Maximum speed • Vitesse maximale •
Maximumsneilheid • Velocidad máxima • Velocità massima •
Toppfart • Maksimalhastighed 05 01 - 63
Rückstellen auf Serienwerte • Reset to series value •
Remettre aux valeurs de série • Terugzetten naar serie-instellingen •
Restablecer los valores de serie • Ripristinare sui valori di serie •
Återställa till standardvärden • Tibagestil til serieværdien
08 08

14

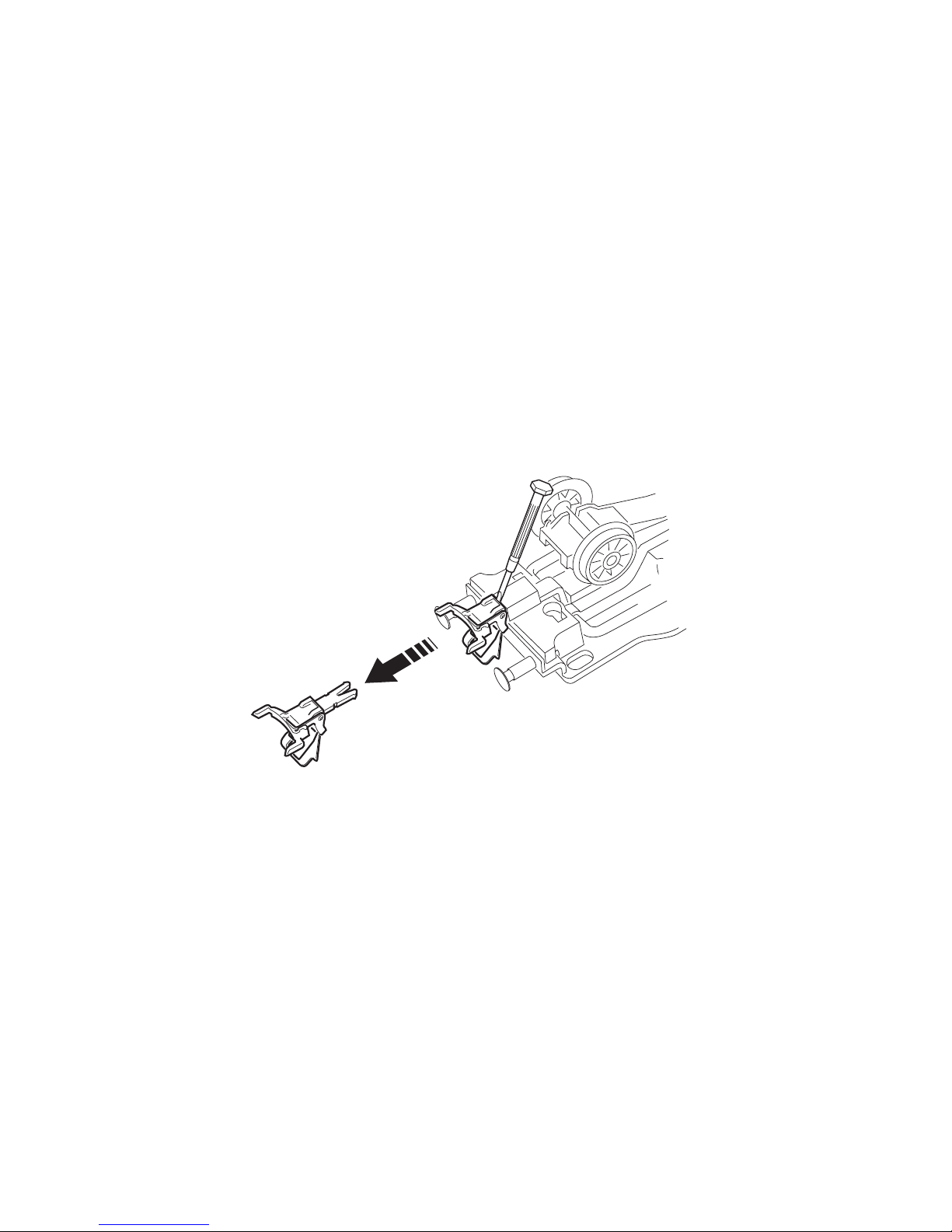

Kupplung austauschen
Exchanging the close coupler
Remplacement de l’attelage court
Omwisselen van de kortkoppeling
Enganches cortos
Sostituzione del gancio corto
Utbyte av kortkoppel
Udskiftning af kortkoblingen

15
Schleifer auswechseln
Changing the pickup shoe
Changer le frotteur
Vervangen van het sleepcontact
Cambio del patín toma-corriente
Sostituzione del pattino
Byt släpsko
Udskiftning af slæbesko
2 mm

16
5.





Lokomotiv-Gehäuse abnehmen
Removing the locomotive body
Enlever la caisse de la locomotive
Locomotiefkap verwijderen
Retirar la carcasa de la locomotora
Smontaggio della sovrastruttura della locomotiva
Kåpan tas av
Overdel tages af

17
Lokomotiv-Gehäuse abnehmen
Removing the locomotive body
Enlever la caisse de la locomotive
Locomotiefkap verwijderen
Retirar la carcasa de la locomotora
Smontaggio della sovrastruttura della locomotiva
Kåpan tas av
Overdel tages af



��


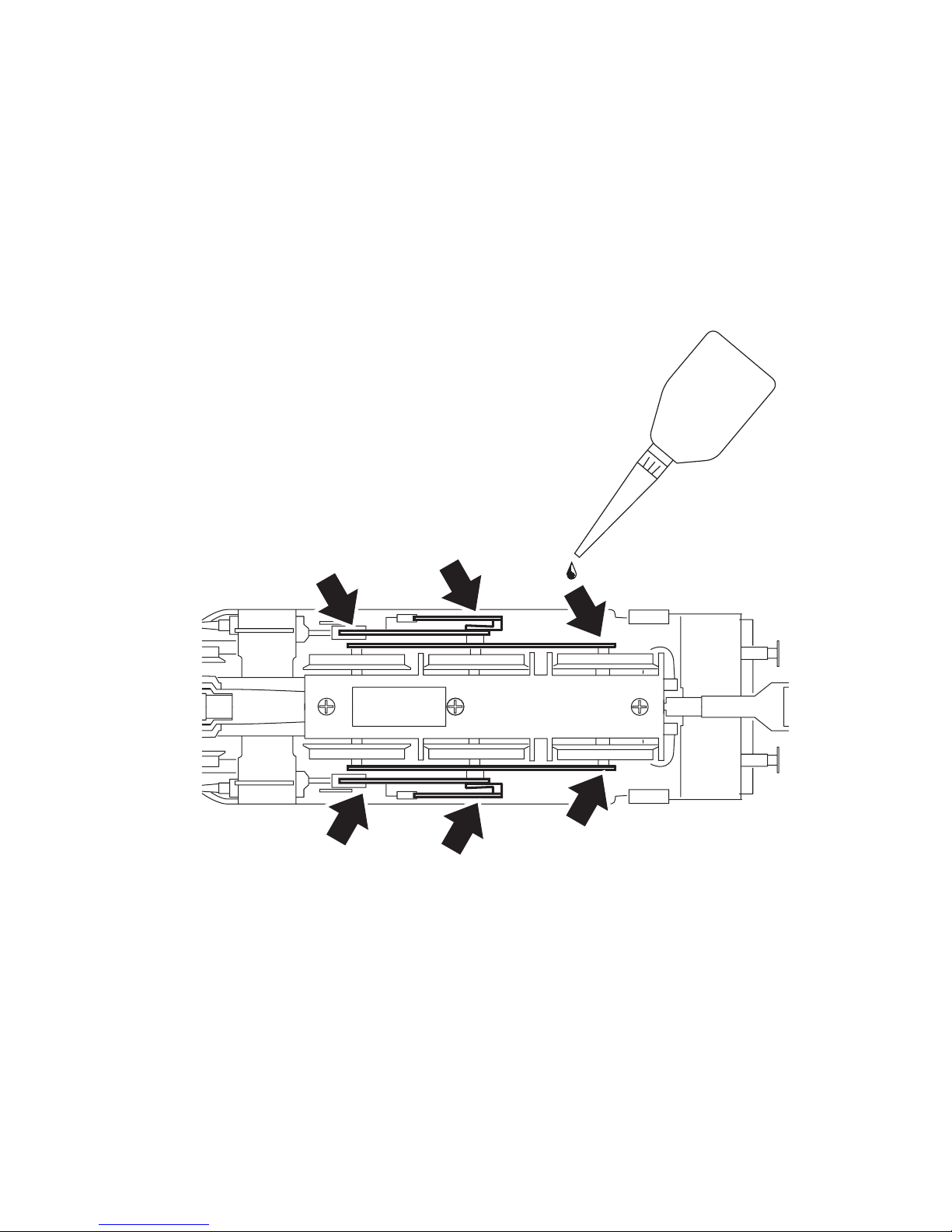

18
Nur sparsam ölen (max. 1 Tropfen)
Oil sparingly (max. 1 drop)
Lubrifiez en très petite quantité (1 goutte max.)
Slechts spaarzaam oliën (max. 1 druppel)
Engrasar poco (máx. 1 gota)
Si lubrifichi soltanto con parsimonia (al max. 1 goccia)
Smörjning efter ca. 40 driftstimmar. Smörj endast sparsamt (max 1 droppe).
Smøring efter ca. 40 driftstimer. Giv kun lidt olie (maks. 1 dråbe).


19
Nur sparsam ölen (max. 1 Tropfen)
Oil sparingly (max. 1 drop)
Lubrifiez en très petite quantité (1 goutte max.)
Slechts spaarzaam oliën (max. 1 druppel)
Engrasar poco (máx. 1 gota)
Si lubrifichi soltanto con parsimonia (al max. 1 goccia)
Smörjning efter ca. 40 driftstimmar. Smörj endast sparsamt (max 1 droppe).
Smøring efter ca. 40 driftstimer. Giv kun lidt olie (maks. 1 dråbe).


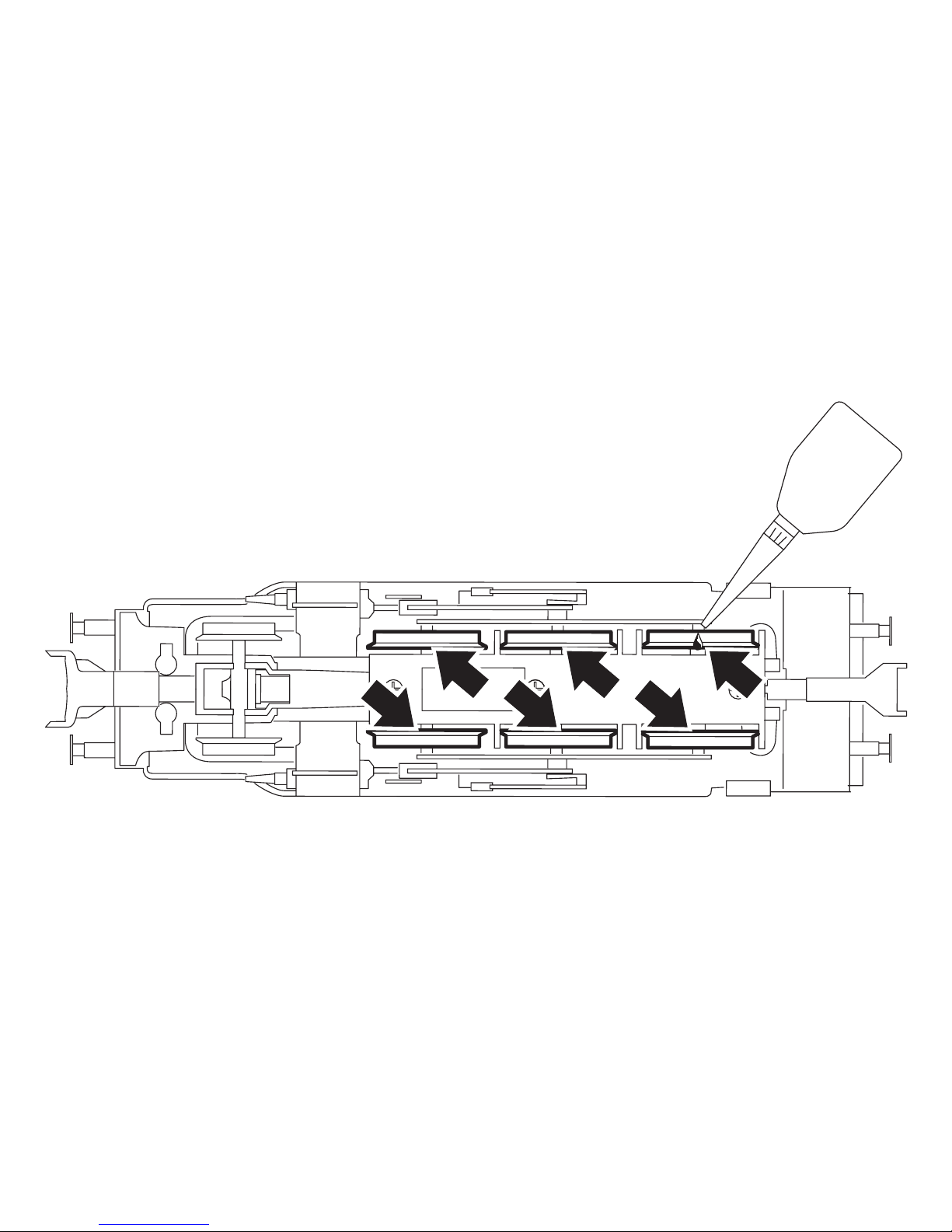

20
Schmierung nach etwa 40 Betriebsstunden
Lubrication after approximately 40 hours of operation
Graissage après environ 40 heures de marche
Smering na ca. 40 bedrijfsuren
Engrase a las 40 horas de funcionamiento
Lubrificazione dopo circa 40 ore di funzionamento
Smörjning efter ca. 40 driftstimmar. Smörj endast sparsamt.
Smøring efter ca. 40 driftstimer. Giv kun lidt olie. Trix 66626
