marklin reihe el 10 User manual

Modell der
Reihe El 10 oder Ub

2
Informationen zum Vorbild:
Basierend auf der Konstruktion der dreiachsigen Schweizer
Rangierlok der Serie E3/3 wurden auch in den 30er-Jahren
des 20. Jahrhunderts von den norwegischen Staatsbahnen
(NSB) und den Schwedischen Staatsbahnen (SJ) neue
Rangierlokomotiven mit Elektroantrieb beschafft. Diese
Modelle wurden bei der NSB als Reihe El 10 und bei der SJ
als Reihe Ub klassifiziert. Insgesamt wurden 17 (NSB) bzw.
90 (SJ) dieser Rangierlokomotiven bis in die 50er-Jahre hinein
in Dienst genommen. Mit einer Höchstgeschwindigkeit von
45 km/h und einem Dienstgewicht von 47,4 t unterschieden
sich die technische Daten von der Schweizer E 3/3. In der
langen Dienstzeit wurden diese Modelle in unterschiedlichen
Farbgestaltungen eingesetzt. Heute sind beide Versionen aus
dem Regelverkehr ausgemustert.
Information about the Prototype:
In the 1930s the Norwegian State Railways (NSB) and the
Swedish State Railways (SJ) purchased new electric switch
engines based on the design of the three-axle Swiss class
Ee 3/3 switch engine. These models were designated as
the El 10 on the NSB and class Ub on the SJ. A total of
17 (NSB) and 90 (SJ) of these switch engines were placed
into service by the 1950s. These units differed technically
from the Swiss Ee 3/3 by having a maximum speed of
45 km/h / 28 mph and a service weight of 47.4 metric tons.
Over the course of their long years in service these models
were used with different paint schemes. Both versions
have been retired from regular service.
Informations concernant la locomotive réele:
S’inspirant de la conception de la locomotive de manœuvre
suisse à trois essieux de la série E 3/3, les chemins de fer
nationaux norvégiens (NSB) et les chemins de fer nationaux
suédois (SJ) se sont également procuré de nouvelles locomoti-
ves de manœuvre à moteurs électriques dans les années
30 du 20ème siècle. Ces machines étaient immatriculées dans
la série El 10 par les chemins de fer nationaux norvégiens et
dans la série Ub par les chemins de fer nationaux suédois. Au
total, respectivement 17 (NSB) et 90 (SJ) de ces locomotives de
manœuvre ont été mises en service jusque dans les années 50.
Avec une vitesse maximale de 45 km/h et une masse en charge
de 47,4 t, les données techniques divergeaient de celles de la
E 3/3 suisse. Durant leur longue période de service, ces
machines ont connu des livrées diverses. Aujourd’hui, les deux
versions ont été retirées du service régulier.
Informatie van het voorbeeld:
Basierend auf der Konstruktion der dreiachsigen Schweizer
Rangierlok der Serie E3/3 wurden auch in den 30er Jahren
des 20. Jahrhunderts von den norwegischen Staatsbahnen
(NSB) und den Schwedischen Staatsbahnen (SJ) neue
Rangierlokomotiven mit Elektroantrieb beschafft. Diese
Modelle wurden bei der NSB als Reihe El 10 und bei der SJ
als Reihe Ub klassifiziert. Insgesamt wurden 17 (NSB) bzw.
90 (SJ) dieser Rangierlokomotiven bis in die 50er Jahre hinein
in dienst genommen. Mit einer Höchstgeschwindigkeit von
45 km/h und einem Dienstgewicht von 47,4 t unterschieden
sich die technische Daten von der Schweizer E 3/3. In der
langen Dienstzeit wurden diese Modelle in unterschiedlichen
Farbgestaltungen eingesetzt. Heute sind beide Versionen aus
dem Regelverkehr ausgemustert.

3
Funktion
• Mögliche Betriebssysteme:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Erkennung der Betriebsart: automatisch.
• Einstellbare Adresse (Control Unit): 01 – 80.
Adresse ab Werk: 33.
• Mfx-Technologie für Mobile Station / Central
Station.
• Veränderbare Anfahrverzögerung (ABV).
• Veränderbare Bremsverzögerung (ABV).
• Veränderbare Höchstgeschwindigkeit.
• Einstellen der Lokparameter elektronisch über Control
Unit, Mobile Station oder Central Station.
Die bei normalem Betrieb anfallenden Wartungsarbeiten
sind nachfolgend beschrieben. Für Reparaturen oder
Ersatzteile wenden Sie sich bitte an Ihren Märklin-Fach-
händler.
Jegliche Garantie-, Gewährleistungs- und Schadensersatzan-
sprüche sind ausgeschlossen, wenn in Märklin-Produkten nicht
von Märklin freigegebene Fremdteile eingebaut werden und /
oder Märklin-Produkte umgebaut werden und die eingebauten
Fremdteile bzw. der Umbau für sodann aufgetretene Mängel und
/ oder Schäden ursächlich war. Die Darlegungs- und Beweislast
dafür, dass der Einbau von Fremdteilen oder der Umbau in bzw.
von Märklin-Produkten für aufgetretene Mängel und / oder Schäden
nicht ursächlich war, trägt die für den Ein- und / oder Umbau ver-
antwortliche Person und / oder Firma bzw. der Kunde.
Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten Betriebs-
system (Märklin Wechselstrom-Transformator 6647,
Märklin Delta, Märklin Digital oder Märklin Systems)
eingesetzt werden.
• Die Lok darf nur aus einer Leistungsquelle gleichzeitig
versorgt werden.
• Beachten Sie unbedingt die Sicherheitshinweise in der
Gebrauchsanleitung zu Ihrem Betriebssystem.
Function
• Possible operating systems:
6646/6647 Märklin Transformer, Märklin Delta, Märklin
Digital, Märklin Systems.
• Recognition of the mode of operation: automatic.
• Addresses that can be set (Control Unit): 01 – 80.
Address set at the factory: 33.
• Mfx technology for the Mobile Station / Central Station.
• Adjustable acceleration (ABV).
• Adjustable Braking delay (ABV).
• Adjustable maximum speed.

4
• Setting the locomotive parameters electronically with
the Control Unit, Mobile Station or Central Station.
The maintenance work necessary with normal operation
of this locomotive is described below.Please see your
authorized Märklin dealer for repairs or spare parts.
No warranty or damage claims shall be accepted in those cases
where parts neither manufactured nor approved by Märklin have
been installed in Märklin products or where Märklin products have
been converted in such a way that the non-Märklin parts or the
conversion were causal to the defects and / or damage arising.
The burden of presenting evidence and the burden of proof thereof,
that the installation of non-Märklin parts or the conversion in or of
Märklin products was not causal to the defects and / or damage
arising, is borne by the person and / or company responsible for
the installation and / or conversion, or by the customer.
Safety Warnings
• This locomotive is to be used only with an operating
system designed for it (Märklin 6646/6647 AC transfor-
mer, Märklin Delta, Märklin Digital or Märklin Systems).
• This locomotive must never be supplied with power
from more than one transformer.
• Pay close attention to the safety warnings in the instruc-
tions for your operating system.
Fonction
• Systèmes d’exploitation possibles:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Détection du mode d’exploitation: automatique.
• Adresses réglables (Control Unit): 01 – 80. Adresse
encodée en usine: 33.
• Technologie mfx pour Mobile Station / Central Station.
• Temporisation d’accélération réglable (ABV).
• Temporisation de freinage réglable (ABV).
• Vitesse maximale réglable.
• Réglage des paramètres de la loco électroniquement à
l’aide de la Control Unit, de la Mobile Station ou de la
Central Station.
Les travaux d‘entretien occasionnels à effectueren
exploitation normale sont décrits plus loin. Pour toute
réparation ou remplacement de pièces, adressez-vous à
votre détaillant-spécialiste Märklin.
Tout recours à une garantie commerciale ou contractuelle ou à
une demande de dommages-intérêt est exclu si des pièces non
autorisées par Märklin sont intégrées dans les produits Märklin
et / ou si les produits Märklin sont transformés et que les pièces
d’autres fabricants montées ou la transformation constituent la
cause des défauts et / ou dommages apparus. C’est à la personne
et / ou la société responsable du montage / de la transformation

5
ou au client qu’incombe la charge de prouver que le montage des
pièces d’autres fabricants sur des produits Märklin ou la transfor-
mation des produits Märklin n’est pas à l’origine des défauts et ou
dommages apparus.
Remarques importantes sur la sécurité
• La locomotive ne peut être mise en service qu’avec un
système d’exploitation adéquat
(Märklin courant alternatif -transformateur 6647, Märklin
Delta, Märklin Digital ou Märklin Systems).
• La locomotive ne peut être alimentée en courant que
par une seule source de courant.
•Veuillez impérativement respecter les remarques sur
la sécurité décrites dans le mode d’emploi en ce qui
concerne le système d’exploitation.
Werking
• Mogelijke bedrijfssystemen:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Herkenning van het bedrijfssysteem: automatisch.
• Instelbaar adres (Control Unit): 01 – 80.
Vanaf de fabriek: 33.
• Mfx-technologie voor het Mobile Station /
Central Station.
• Instelbare optrekvertraging (ABV).
• Instelbare afremvertraging (ABV).
• Instelbare maximumsnelheid.
• Elektronische instelling van de locomotiefparameters via
de Control Unit, Mobile Station of Central Station.
De in het normale bedrijf voorkomende onderhoudswerk-
zaamheden zijn verderop beschreven. Voor reparatie of
onderdelen kunt u zich tot uw Märklin winkelier wenden.
Elke aanspraak op garantie en schadevergoeding is uitgesloten,
wanneer in Märklin-producten niet door Märklin vrijgegeven vreem-
de onderdelen ingebouwd en / of Märklin-producten omgebouwd
worden en de ingebouwde vreemde onderdelen resp. de ombouw
oorzaak van nadien opgetreden defecten en / of schade was. De
aantoonplicht en de bewijslijst daaromtrent, dat de inbouw van
vreemde onderdelen in Märklin-producten of de ombouw van
Märklin-producten niet de oorzaak van opgetreden defecten en /
of schade is geweest, berust bij de voor de inbouw en/of ombouw
verantwoordelijke persoon en / of firma danwel bij de klant.
Veiligheidsvoorschriften
• De loc mag alleen met een daarvoor bestemd bedrjfs-
systeem (Märklin wisselstroom transformator 6647,
Märklin Delta, Märklin digitaal of Märklin Systems)
gebruikt worden.
• De loc mag niet vanuit meer dan één stroomvoorziening
gelijktijdig gevoed worden.
• Lees ook aandachtig de veiligheidsvoorschriften in de
gebruiksaanwijzing van uw bedrijfssysteem.

6
Función
• Sistemas operativos posibles:
Märklin transformador 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Reconocimiento del sistema: automático.
• Dirección ajustable (Control Unit): 01 – 80.
Código de fábrica: 33.
• Tecnología mfx para la Mobile Station /
Central Station.
• Arranque lento variable (ABV).
• Frenado lento variable (ABV).
• Velocidad máxima variable.
• Fijar parámetros de la locomotora electrónicamente por
el Control Unit, Mobile Station o Central Station.
Los trabajos de mantenimiento normales están descritos
a continuación. Para reparaciones o recambios contacte
con su proveedor Märklin especializado.
Se excluye todo derecho de garantía, prestación de garantía e
indemnización sobre aquellos productos Märklin en los que se hu-
bieran montado piezas ajenas no autorizadas por Märklin y/o sobre
aquellos productos Märklin que hayan sido modificados cuando la
piezas ajenas montadas o la modificación sean las causas de los
desperfectos y/o daños posteriormente surgidos. La persona y/o
empresa o el cliente responsable del montaje o modificación será
el responsable de probar y alegar que el montaje de piezas ajenas
o la modificación en/de productos Märklin no son las causas de los
desperfectos y/o daños surgidos.
Aviso de seguridad
• La locomotora solamente debe funcionar en un sistema
de corriente propio (Märklin corriente alterna – transfor-
mador 6647 – Märklin Delta – Märklin Digital o Märklin
Systems).
• La locomotora no deberá recibir corriente eléctricamas
que de un solo punto de abasto.
• Observe bajo todos los conceptos, las medidas de
seguridad indicadas en las instrucciones de su sistema
de funcionamiento.
Funzionamento
• Possibili sistemi di funzionamento:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Riconoscimento del tipo di funzionamento:automatico.
• Indirizzi impostabili (Control Unit): 01 – 80.
Indirizzo di fabbrica: 33.
•Tecnologia mfx per Mobile Station / Central Station.
• Ritardo di avviamento modificabile (ABV).
• Ritardo di frenatura modificabile (ABV).
• Velocità massima modificabile.
• Regolazione dei parametri della locomotiva elettroni-
camente tramite Control Unit, Mobile Station oppure
Central Station.

7
Le operazioni di manutenzione che si verificano nel
normale funzionamento sono descritte nel seguito. Per
riparazioni o parti di ricambio Vi preghiamo di rivolgerVi al
Vostro rivenditore specialista Märklin.
Märklin non fornisce alcuna garanzia, assicurazione e risarcimento
danni in caso di montaggio sui prodotti Märklin di componenti non
espressamente approvati dalla ditta. Märklin altresì non risponde in
caso di modifiche al prodotto, qualora i difetti e i danni riscontrati
sullo stesso siano stati causati da modifiche non autorizzate o dal
montaggio di componente esterni da lei non approvati. L‘onere
della prova che i componenti montati e le modifiche apportate
non sono state la causa del danno o del difetto, resta a carico del
cliente o della persona / ditta che ha effettuato il montaggio di
componenti estranei o che ha apportato modifiche non autorizzate.
Avvertenze per la sicurezza
• Tale locomotiva deve essere impiegata soltanto con un
sistema di funzionamento adeguato per questa (tras-
formatore per corrente alternata Märklin 6647, Märklin
Delta, Märklin Digital oppure Märklin Systems).
• La locomotiva non deve venire alimentata nello stesso
tempo con più di una sorgente di potenza.
• Vogliate prestare assolutamente attenzione alle avver-
tenze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento.
Funktion
• Möjliga driftsystem:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Driftsättet igenkänns automatiskt.
• Inställbar adress (Conrol Unit): 01 – 80.
Adress från tillverkaren: 33.
• Mfx-teknologi för Mobile Station / Central Station.
• Accelerationsfördröjning kan ändras (ABV).
• Bromsfördröjning kan ändras (ABV).
• Toppfart kan ändras.
• Elektronisk inställning av lokparametrar via
Control Unit, Mobile Station eller Central Station.
Underhållsarbeten som uppstår vid normal användning
beskrivs som följer. Kontakta din Märklinfackhandlare för
reparationer och reservdelar.
Varje form av anspråk på garanti och skadestånd är utesluten om
delar används i Märklin-produkter som inte har godkänts av Märklin
och / eller om Märklin-produkter har modifierats och de inbyggda
främmande delarna resp. modifieringen var upphov till de därefter
uppträdande felen och / eller skadorna. Bevisbördan för att
inbyggnaden av främmande delar i eller ombyggnaden av Märklin-
produkter inte är upphovet till de uppträdande felen och / eller
skadorna, bär den person och / eller företag resp. kund som är
ansvarig för in- och / eller ombyggnaden.

8
Säkerhetsanvisningar
• Loket får endast köras med ett därtill avsett driftsystem
(Märklin Växelström-transformator 6647, Märklin Delta,
Märklin Digital eller Märklin Systems).
• Loket får inte samtidigt försörjas av mer än en kraftkälla.
• Beakta alltid säkerhetsanvisningarna i bruksanvisningen
som hör till respektive driftsystemet.
Funktion
• Mulige driftssystemer:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Registrering af driftsarten: automatisk.
• Indstillelig adresse (Control Unit): 01 – 80.
Adresse ab fabrik: 33.
• Mfx-teknologi til Mobile Station / Central Station.
• Indstillelig opstartforsinkelse (ABV).
• Indstillelig bremseforsinkelse (ABV).
• Indstillelig maksimalhastighed.
• Elektronisk indstilling af lokomotivparametrene via
Control Unit, Mobile Station eller Central Station.
Vedligeholdelsesarbejder ved normal drift er beskrevet i
det efterfølgende. For reparation eller reservedele bedes
De henvende Dem til Deres Märklinforhandler.
Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er
udelukket, hvis der indbygges fremmeddele i Märklinprodukter,
der ikke er frigivet dertil af Märklin og / eller hvis Märklinprodukter
bygges om og de indbyggede fremmeddele hhv. ombygningen var
årsag til sådanne opståede mangler og / eller skader. Det påhviler
kunden hhv. den person og / eller det firma, der er ansvarlig for
ind- og / eller ombygningen, at påvise hhv. bevise, at indbygningen
af fremmeddele i, eller ombygningen af Märklinprodukter ikke var
årsag til opståede mangler og / eller skader.
Vink om sikkerhed
• Lokomotivet må kun bruges med et driftssystem
(Märklin vekselstrøm-transformator 6647, Märklin Delta,
Märklin Digital eller Märklin Systems), der er beregnet
dertil.
• Lokomotivet må ikke forsynes fra mere end én strømkil-
de ad gangen.
• Vær under alle omstændigheder opmærksom på de
vink om sikkerhed, som findes i brugsanvisningen for
Deres driftssystem.

9

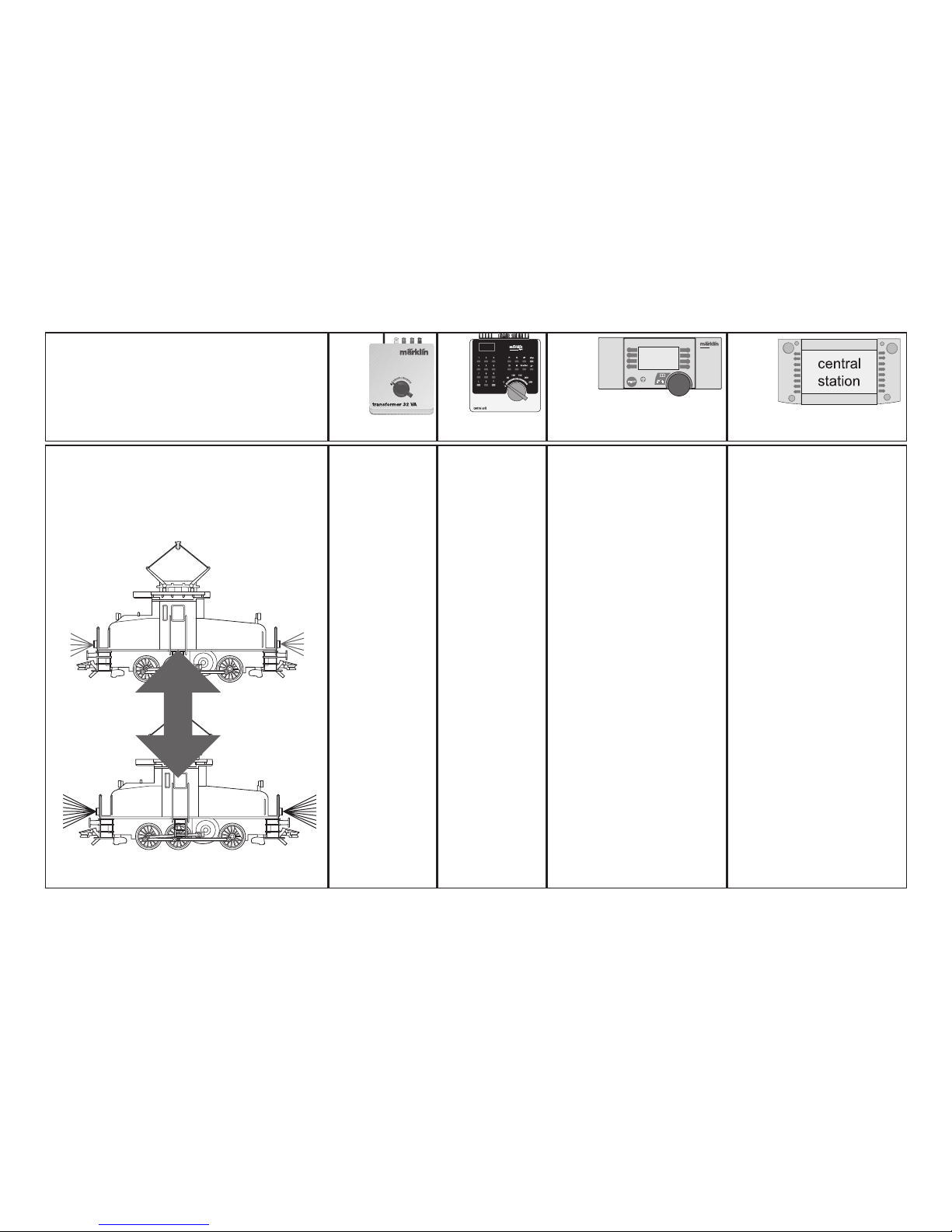

Schaltbare Funktionen • Controllable
Functions • Fonctions commutables•
Schakelbare functies • Funciones posib-
les • Funzioni commutabili • Kopplings-
bara funktioner / Styrbare funktioner
6647 6021
STOP mobile station
systems
60652 60212
36335:
36336: D
Dauernd ein 1)
Always on 1)
Activé en
permanence 1)
Continu aan 1)
Siempre
encendido 1)
Accesa in
permanenza 1)
Permanent till 1)
Konstant
tændt 1)
function + off
Licht-Taste
Headlight Button
Touche éclairage
Verlichtingstoets
Tecla alumbrado
Tasto luci
Ljustangent
Belysningstast
Taste bei Symbol
Button next to symbol
Touche à côté symbole
Toets naast symbol
Tecla al lado del simbolo
Tasto vicino al simbolo
Tangent bredvid symbol
Tast ved siden af symbol
Rangiergang (nur ABV)
Low speed Switching Range (only ABV)
Mode manoeuvre (uniquement ABV).
Rangeerstand (alleen ABV)
Marcha maniobras (ABV)
Andatura da manovra (solo ABV)
Rangergång (endast ABV)
Rangergear (kun ABV)
- f4
Taste bei Symbol
Button next to symbol
Touche à côté symbole
Toets naast symbol
Tecla al lado del simbolo
Tasto vicino al simbolo
Tangent bredvid symbol
Tast ved siden af symbol
Taste bei Symbol
Button next to symbol
Touche à côté symbole
Toets naast symbol
Tecla al lado del simbolo
Tasto vicino al simbolo
Tangent bredvid symbol
Tast ved siden af symbol
1) = Intensität abhängig von der Fahrspannung / Intensity varies according to track voltage / Intensité dépendant de la tension présente
sur la voie�
di trazione / Intensitet beror på körspänning / Intensitet afhængig af kørespændingen.

10
Schaltbare Funktionen • Controllable
Functions • Fonctions commutables•
Schakelbare functies • Funciones posib-
les • Funzioni commutabili • Kopplings-
bara funktioner / Styrbare funktioner
6647 6021
STOP mobile station
systems
60652 60212
Nur 36335:
-f2
Taste bei Symbol
Button next to symbol
Touche à côté symbole
Toets naast symbol
Tecla al lado del simbolo
Tasto vicino al simbolo
Tangent bredvid symbol
Tast ved siden af symbol
Taste bei Symbol
Button next to symbol
Touche à côté symbole
Toets naast symbol
Tecla al lado del simbolo
Tasto vicino al simbolo
Tangent bredvid symbol
Tast ved siden af symbol

11
Umschaltung für Oberleitungsbetrieb
Switch for selecting catenary or track operation
Commutation pour alimentation par ligne aérienne
Omschakeling op bovenleiding
Conmutación a toma-corriente por catenaria
Commutazione per esercizio con linea aerea
Omkoppling till kontaktledning
Omskiftning til luftledningsdrift

12

13
Lokparameter einstellen mit der Control Unit
1. Voraussetzung: Aufbau wie Grafik S. 16.
Nur die zu verändernde Lok ist auf dem Gleis.
2. „Stop“- und „Go“-Taste gleichzeitig drücken, bis „99“
in der Anzeige aufblinkt.
3. „Stop“-Taste drücken.
4. Lokadresse „80“ eingeben.
5. Umschaltbefehl am Fahrregler dauernd schalten. Dabei
die „Go“-Taste drücken.
6. Die LED im Führerhaus blinkt.
7. Registernummer für den zu ändernden Para-meter
eingeben (=> Liste auf Seite 18).
8. Fahrtrichtungswechsel betätigen.
9. Neuen Wert eingeben (=> Liste auf Seite 18).
10. Fahrtrichtungswechsel betätigen.
11. Vorgang beenden mit Drücken der „Stop“- Taste.
Anschließend Drücken der „Go“-Taste.
Setting Locomotive Parameters with the Control Unit
1. Requirement: Setup as in diagram on page 16. Only the
locomotive to be changed can be on the track.
2. Press the “Stop” and “Go” at the same time until “99”
blinks in the display.
3. Press the “Stop” button.
4. Enter the locomotive address „80“.
5. Hold the speed control knob in the reverse direction
position constantly. Press the “Go” button while you
do this.
6. The LED in the locomotive cab blinks.
7. Enter the register number for the parameter
to be changed (=> List on page 18).
8. Activate the direction reversal.
9. Enter new value (=> List on page 18).
10. Activate the direction reversal.
11. End the procedure by pressing the “Stop” button.
Now press the “Go” button.
Réglage des paramètres de la loco avec la
Control Unit
1. Condition: Montage comme sur illustration en page 16.
Seule la loco à modifier peut se trouver sur la voie.
2. Pressez simultanément les touches „Stop“ et „Go“
jusqu’à ce que le nombre „99“ clignote sur l’écran.
3. Pressez la touche „Stop“.
4. Introduisez l’adresse de loco „80“.
5. Tout en procédant à l’inversion sur le régulateur, pres-
sez la touche „Go“.
6. La DEL clignote dans la cabine du mécanicien.
7. Introduisez le numéro de registre pour le para-mètre à
modifier (=> liste en page 18).
8. Exécutez l’inversion du sens de marche.
9. Introduisez la nouvelle valeur (=> liste en page 18).
10. Exécutez l’inversion du sens de marche.
11. Terminez le processus en pressant la touche „Stop“.
Ensuite, pressez la touche „Go“.

14
Locparameters instellen met de Control Unit
1. Voorwaarde: opbouw zoals tekening op pagina 16. Alleen
de loc die gewijzigd moet worden op de rails.
2. ”Stop”- en ”Go”-toets gelijktijdig indrukken tot ”99” in
het display oplicht.
3. ”Stop”-toets indrukken.
4. Het adres „80“ invoeren.
5. Omschakelcommando met de rijregelaar con-tinu
bedienen. Daarbij de ”Go”-toets indrukken.
6. De LED in het machinistenhuis knippert.
7. Het registernummer van de te wijzigen parameter
invoeren (=> lijst op pag. 18).
8. Rijrichtingomschakeling bedienen.
9. Nieuwe waarde invoeren (=> lijst op pag. 18).
10. Rijrichtingomschakeling bedienen.
11. Programmering beëindigen door het indrukken van de
”Stop”-toets. Aansluitend de ”Go”-toets indrukken.
Parámetros de la locomotora configurables con el
Control Unit
1. Condición previa: montaje como el gráfico
pág. 16. En la vía debe encontrarse solamente la loco-
motora a configurar.
2. Apretar simultáneamente la tecla “Stop” y “Go” hasta
que aparece “99” en pantalla.
3. Apretar la tecla “Stop”.
4. Marcar el código de la locomotora „80“.
5. Mantener la orden de cambio de marcha constante-
mente. Simultáneamente apretar la tecla “Go”.
6. El LED de la cabina de conducción de la locomotora
destella.
7. Marcar el número de registro del parámetro a modificar
(véase lista en pág. 18).
8. Actuar otra vez el cambio de sentido de
marcha.
9. Marcar el valor nuevo (=>lista en pág. 18).
10. Actuar el cambio de sentido de marcha.
11. Terminar la operación apretando la tecla “Stop”. A
continuación apretar la tecla “Go”.
Impostazione dei parametri della locomotiva con la
Control Unit
1. Predisposizione: assetto come da schema a pag.
16. Soltanto la locomotiva da modificare si trova sul
binario.
2. Premere contemporaneamente i tasti „Stop“ e „Go“,
fino a che sul visore lampeggia „99“.
3. Premere il tasto „Stop“.
4. Introdurre l’indirizzo della locomotiva „80“.
5. Azionare in modo continuo il comando di commutazi-
one sul regolatore di marcia. A questopunto premere il
tasto „Go“.
6. Il LED nella cabina della locomotiva lampeggia
7. Introdurre il numero di registro per il parametro da
modificare (=> elenco a pagina 18).
8. Azionare la commutazione della direzione di marcia.

15
9. Introdurre il nuovo valore (=> elenco a pagina 18).
10. Azionare la commutazione della direzione di marcia.
11. Terminare il procedimento con la pressione del tasto
„Stop“. Successivamente premere il tasto „Go“.
Lokparametrar ställs in med Control Unit
1. Förutsättning: Montering som visas enligt grafik på
s. 16. Endast det lok som ska ändras ska finnas på
spåret.
2. Både „Stop“- och „Go“-tangenten hålls nedtryckt tills
„99“ blinkar på displayen.
3. „Stop“-tangenten hålls ner.
4. Lokadress „80“ matas in.
5. Omkopplingsordern på körreglaget ställs permanent.
„Go“-tangenten trycks ner samtidigt.
6. Lysdioderna (LED) i lokets förarhytt blinkar.
7. Registernumren för de parametrar som skall ändras
matas in (Se lista på s. 18).
8. Använd körriktningsväxling.
9. Mata in nytt värde (Se lista på s. 18).
10. Använd körriktningsväxling.
11. Proceduren avslutas genom att trycka ner „Stop“-
tangenten. Därefter hålls „Go“-tang-
enten ner.
Indstilling af lokomotivparametre med Control Unit
1. Forudsætning: Opbygning som på grafikken
s. 16. Kun det lokomotiv, der skal ændres, er på sporet.
2. Tryk samtidig på „Stop“- og „Go“-tasten, indtil „99“
blinker i displayet.
3. Tryk på „Stop“-tasten.
4. Indtast den lokomotivadresse „80“.
5. Skift omskiftningskommandoen permanent på kørere-
gulatoren. Tryk derved på „Go“-tasten.
6. LED‘en i lokomotivets førerhus blinker.
7. Indtast registernummeret for den parameter, der skal
ændres (=> liste på side 18).
8. Betjen køreretningsskiftet.
9. Indtast den nye værdi (=> liste på side 18).
10. Betjen køreretningsskiftet.
11. Afslut proceduren ved at trykke på „Stop“-tasten. Tryk
derefter på „Go“-tasten.

16
Lokparameter mit Control Unit ändern.
Changing Locomotive Parameters with
the Control Unit.
Modification des paramètres avec la
Control Unit.
Locparameter met de Control Unit.
Modificar los parámetros de la locomo-
tora con el Control Unit.
Modifica dei parametri della locomotiva
con la Control Unit.
Lokparametrar ändras med Control
Unit.
Ændring af lokomotivparametre med
Control Unit.

17
Lokparameter verändern mit der Control Unit 6021.
Changing Locomotive Parameters with the 6021 Control Unit.
Modification des paramètres de la locomotive avec la Control Unit 6021.
Locparameter wijzigen met de Control Unit.
Modificar los parámetros de la locomotora con el Control Unit 6021.
Modifica dei parametri della locomotiva con la Control Unit 6021.
Lokparametrar ändras med Control Unit 6021.
Ændring af lokomotivparametre med Control Unit 6021.
1
1
99
1
2
80
1
80
1
2
1
01
    
01
1
1
2
10
10
1
   
11

18
Parameter • Parameter • Paramètre • Parameter •
Parámetro • Parametro • Parameter • Parameter
Wert • Value • Valeur
• Waarde • Valor •
Valore • Värde •
Værdi
Register • Register •
Registre • Register •
Registro • Registro •
Register • Register
Adresse • Address • Adresse • Adres • Código • Indrizzo •
Adress • Adresse 01 - 8001
Anfahrverzögerung • Acceleration delay • Temoprisation
accélération • Optrekvertraging • Regulación arranque •
Ritardo di avviamento • Igångsättningsreglering •
Opstartregulierung
01 - 6303
Höchstgeschwindigkeit • Maximum speed •
Vitesse maximale • Maximumsneilheid • Velocidad máxima •
Velocità massima • Toppfart • Maksimalhastighed 01 - 6305
Rückstellen auf Serienwerte • Reset to series value • Remettre
aux valeurs de série • Terugzetten naar serie-instellingen •
Restablecer los valores de serie • Pipristinare sui valori di serie
• Återställa till standardvärden • Tibagestil til serieværdien
0808
Bremsverzögerung • Braking delay • Temporisation de freina-
ge • Afremvertraging • Frenado lento • Ritardo di frentura •
Bromsfördröjning • Bremseforsinkelse 01 - 6304

19
Betrieb mit Mobile Station / Central Station
• Lok aufgleisen. Die Lok meldet sich selbsttätig in der
Lokliste an.
• Beim Betrieb: Geschwindigkeitsanzeige blinkt => keine
Verbindung zur Lok.
• Lok abmelden:
1. Lok vom Gleis entfernen.
2. Lokeintrag löschen.
Eine Adressänderung ist nicht notwendig.
Lokparameter mit der Mobile Station verändern
1. Lok aus der Lokliste auswählen.
2. Zum Untermenü „LOKÄNDERN“ wechseln.
3. Zum Untermenü „VMAX“, „ACC“ oder „DEC“ wech-
seln.
4. Neuen Wert eingeben und übernehmen.
Beachten Sie die Hinweise in der Anleitung zur Mobile
Station / Central Station.
Operation with the Mobile Station / Central Station
• Set the locomotive on the track. The locomotive auto-
matically registers itself in the locomotive list.
• During operation: Speed indicator blinks => no connec-
tion to the locomotive.
• Taking the locomotive out of the locomotive list:
1. Remove the locomotive from the track.
2. Delete the locomotive entry.
It is not necessary to change the address.
Changing Locomotive Parameters with the Mobile
Station
1. Select the locomotive from the locomotive list.
2. Change to the submenu “EDIT LOC”.
3. Change to the submenu “VMAX”, “ACC” or “DEC”.
4. Enter the new value and accept it into the system.
Please note the information in the instructions for the
Mobile Station / Central Station.
Exploitation avec Mobile Station / Central Station
• Enrailler la locomotive. La locomotive signale automati-
quement sa présence dans la liste des locos.
• Lors de l’exploitation: L’indicateur de vitesse clignote =>
aucune liaison avec la loco.
• Appeler loco:
1. Enlever loco de la voie.
2. Effacer entrée loco.
Une modification de l’adresse n’est pas nécessaire.
Modification des paramètres de la loco avec la Mobile
Station
1. Sélectionnez la loco dans la liste.
2. Allez au sous-menu „MODIF LOC“.

20
3. Allez au sous-menu „VMAX“, „ACC“ ou „DEC“.
4. Entrez la nouvelle valeur et acceptez.
Respectez les remarques mentionnées dans l’instruction
accompagnant la Mobile Station / Central Station.
Bedrijf met Mobile Station / Central Station
• Loc op de rails plaatsen. De loc meldt zichzelf aan in
de loclijst.
• Bij het bedrijf: snelheidsweergave (balk) knippert =>
geen verbinding met de loc.
• Loc afmelden:
1. loc van de rails nemen
2. loc invoer wissen.
Het wijzigen van het adres is niet nodig.
Locparameter wijzigen met het Mobile Station
1. Loc uit de loclijst kiezen.
2. Ga naar het nevenmenu ”WYZIG LOC”.
3. Ga naar het nevenmenu ”MAX.SNELH.”,
”OPTREKKEN” of ”AFREMMEN”.
4. Nieuwe waarde invoeren en overnemen.
Lees ook de opmerkingen in de gebruiksaanwijzing van
het Mobile Station / Central Station.
Funcionamiento con Mobile Station / Central Station
• Encarrilar la loc. La loc se introduce por si
misma en la lista de locomotoras.
• En funcionamiento: el testigo de velocidad parpadea =>
no hay conexión a la loc.
• Dar de baja a la loc.:
1º retirar la loc. de la vía
2º borrar los datos de la loc.
No hace falta cambiar el código.
Modificar los parámetros de la locomotora con la
Mobile Station
1. Seleccionar la locomotora de la lista de locomotora.
2. Pasar al menú subsidiario “EDIT LOC”.
3. Pasar al menú subsidiario “VMAX”, “ACC” o “DEC”.
4. Introducir el nuevo código y memorizar.
Observe las indicaciones en las instrucciones de la Mobi-
le Station / Central Station.
Funzionamento con Mobile Station / Central Station
• Disporre la locomotiva sul binario. La locomotiva si
annuncia automaticamente nell’elenco locomotive.
• Durante il funzionamento: Lampeggia l’indicatore di
velocità => nessun collegamento con la locomotiva.
• Dare congedo alla locomotiva:
1. Rimuovere la locomotiva dal binario.
