Informationen zum Vorbild
Die schweren Güterzuglokomotiven der Baureihe E 91 wurden ab
1927 in der leichteren Ausführung E 91.9 mit Widerstandsbremse
gebaut. Sie leisteten unverändert 2.200 kW und erreichten mit
einem Gewicht von 116,4 t eine Geschwindigkeit von 55 km/h.
Die Gelenkbauweise mit zwei Treibgestellen und einem dreitei-
ligen Lokaufbau sowie der Winterthur-Schrägstangenantrieb
bewährten sich auf den Gebirgsstrecken in Mittel- und Süd-
deutschland.
Die Deutsche Bundesbahn übernahm 6 Maschinen der Bau-
reihe E 91.9 und setzte sie nach ihrer Modernisierung bis in die
70er-Jahre im Strecken- und Rangierdienst ein. Zwei der inzwi-
schen als Baureihe 191 bezeichneten Lokomotiven blieben als
Museumsfahrzeuge erhalten.
Information about the Prototype
Beginning in 1927 a lighter version of the E 91 heavy freight loco-
motive was built with resistance brakes and was classified as the
E 91.9. It had a steady output of 2,200 kW, weighed 116,4 tons and
could reach a maximum speed of 55 km/h (30 m.p.h.).
The locomotive’s three-part articulated body with two groups of driv-
ing wheels and Winterthur drive rod design was very effective on
mountain lines in central and southern Germany.
The German Federal Railroad acquired six of these powerful engines
after the war and, after upgrading their equipment, used them well
into the 1970’s in both road and yard work. Two of the locomotives,
later classified 191, have been placed in museums.

5
Informations relatives au modèle réel
C’est à partir de 1927 que furent construites les lourdes motrices
pour trains de marchandises de la série E 91. Il s’agissait là d’une
série allégée, les E 91.9, équipées de freins à résistance. Elles
développaient une puissance de 2 200 kW et la vitesse limite de
ces machines, d’un poids de 116,4 t, était de 55 km/h.
La construction articulée avec 2 trains moteurs et une caisse en
3 parties ainsi que la transmission par bielles obliques du type
Winterthur ont donné entière satisfaction sur les lignes monta-
gneuses de l’Allemagne centrale et méridionale.
La Deutsche Bundesbahn reprit 6 motrices de la série E 91.9 et
leur confia, après modernisation, des services de traction et de
manoeuvres jusque vers les années 1970. 2 de ces machines
numérotées depuis, série 191, sont conservées en tant que ma-
chines de musée.
Informatie over het voorbeeld
De zware goederentrein-locomotieven van de bouwserie E 91
werden vanaf 1927 in de lichtere uitvoering E 91.9 gebouwd met
weerstandsrem. Ze leverden een onveranderd vermogen van
2 200 kW en met hun gewicht van 116,4 t bereikten ze een snelheid
van 55 km/u.
De gelede constructie met twee drijfstellen en een driedelige
bovenbouw, alsmede de “Winterthur” – aandrijving met schuine
stangen, voldeden uitstekend op de bergtrajecten van middenen
Zuid-Duitsland.
De “Deutsche Bundesbahn” nam 6 machines van de bouwserie
E 91.9 over en zette deze na hun modernisering in voor route- en
rangeerdiensten tot in de jaren 70. Twee van de inmiddels als
bouwserie 191 aangeduide locomotieven zijn als museumlocs
behouden.

6
Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten Betriebssystem
(Märklin Wechselstrom, Märklin Delta, Märklin Digital oder
Märklin Systems) eingesetzt werden.
• Nur Schaltnetzteile/Transformatoren verwenden, die Ihrer
örtlichen Netzspannung entsprechen.
• Die Lok darf nur aus einer Leistungsquelle versorgt werden.
• Beachten Sie unbedingt die Sicherheitshinweise in der
Bedienungsanleitung zu Ihrem Betriebssystem.
• Für den konventionellen Betrieb der Lok muss das An-
schlussgleis entstört werden. Dazu ist das Entstörset 74046
zu verwenden. Für Digitalbetrieb ist das Entstörset nicht
geeignet.
• Setzen Sie das Modell keiner direkten Sonneneinstrahlung,
starken Temperaturschwankungen oder hoher Luftfeuchtig-
keit aus.
•
ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
Wichtige Hinweise
• Die Bedienungsanleitung und die Verpackung sind Bestand-
teile des Produktes und müssen deshalb aufbewahrt sowie
bei Weitergabe des Produktes mitgegeben werden.
• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an
Ihren Märklin-Fachhändler.
• Gewährleistung und Garantie gemäß der beiliegenden
Garantieurkunde.
• Entsorgung: www.maerklin.com/en/imprint.html
Funktionen
• Erkennung der Betriebsart: automatisch.
• Einstellbare Adressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresse ab Werk: 20
• Mfx-Technologie für Mobile Station / Central Station.
Name ab Werk: 191 101-5 DB
• Veränderbare Anfahrverzögerung (ABV).
• Veränderbare Bremsverzögerung (ABV).
• Veränderbare Höchstgeschwindigkeit.
• Einstellen der Lokparameter (Adresse, Anfahr-/Bremsverzö-
gerung, Höchstgeschwindigkeit): über Control Unit,
Mobile Station oder Central Station.
• Fahrtrichtungsabhängige Stirnbeleuchtung.
• Spielmodus Lokführer
• Im Analogbetrieb stehen nur die Fahr- und Lichtwechsel-
funktionen zur Verfügung.
Weiterführende Erläuterungen zum Spielewelt-Modus finden Sie
in der ergänzenden Anleitung (beiliegend).

7

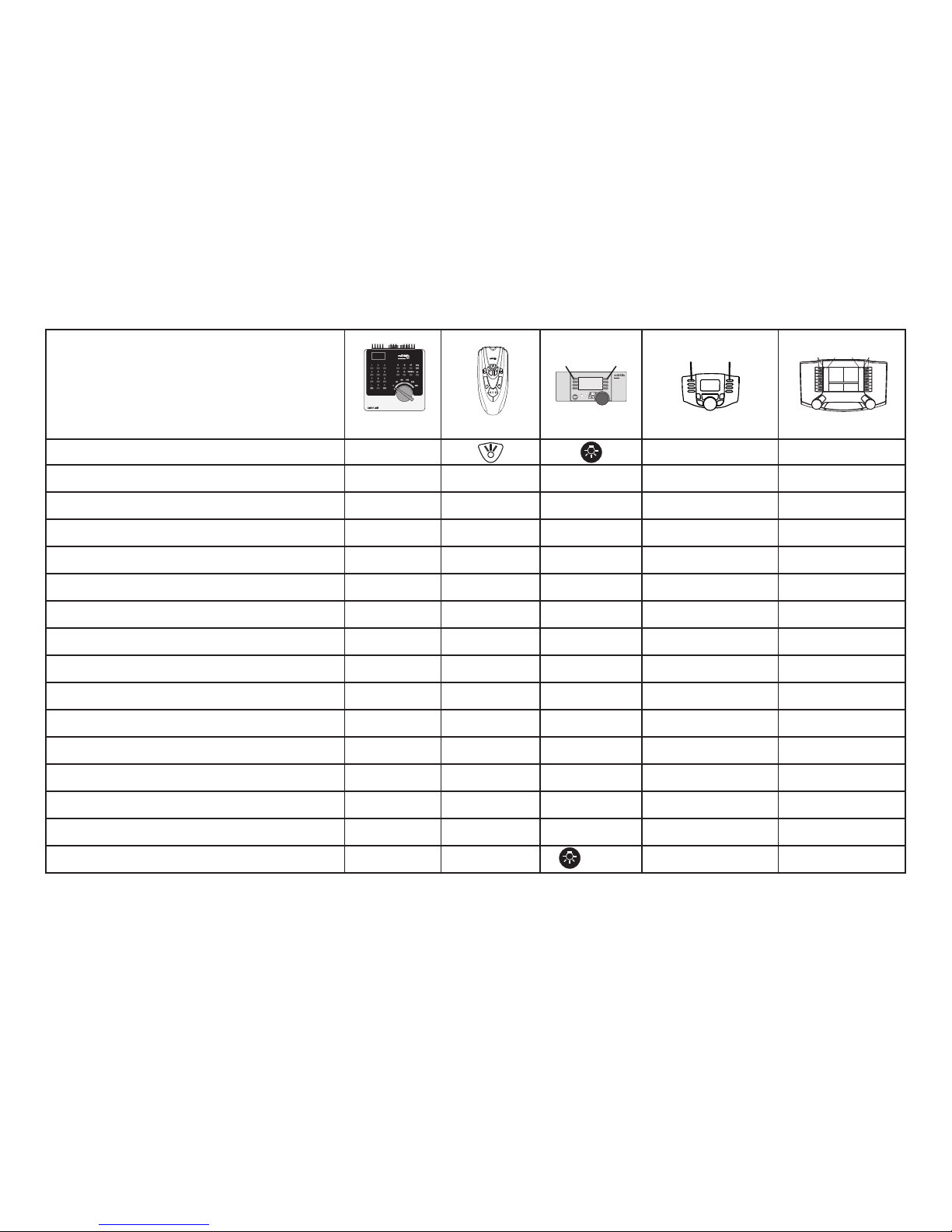

Schaltbare Funktionen
Spitzensignal function/off Funktion f0 Funktion f0
Betriebsgeräusch f2 Funktion 2 Funktion 3 Funktion f2 Funktion f2
Geräusch: Lokpfeife lang f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3
ABV aus f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4
Geräusch: Bremsenquietschen aus — — Funktion 6 Funktion f5 Funktion f5
Stirnbeleuchtung Führerstand 2 aus — — Funktion 1 Funktion f6 Funktion f6
Geräusch: Rangierpfiff kurz — — Funktion 5 Funktion f7 Funktion f7
Stirnbeleuchtung Führerstand 1 aus — — Funktion 8 Funktion f8 Funktion f8
Geräusch: Bahnhofsansage — — Funktion 7 Funktion f9 Funktion f9
Geräusch: Ankuppeln — — — Funktion f10 Funktion f10
Geräusch: Sanden — — — Funktion f11 Funktion f11
Geräusch: Pantograph (hoch/nieder) — — — Funktion f12 Funktion f12
Geräusch: Lüfter — — — Funktion f13 Funktion f13
Geräusch: Bremsenquietschen * — — — Funktion f14 Funktion f14
Rangiergang — — — Funktion f15 Funktion f15
Rangierlicht doppel A — — + 1 + 8 f0 + f6 + f8 f0 + f6 + f8
f0 f8 f0f8
STOP mobile station
systems
15
Digital/Systems
F0 F4
* nur für „Spielewelt“ (nicht verschieben, nicht mappen)

8
Functions
• Recognition of the mode of operation: automatic.
• Addresses that can be set:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Address set at the factory: 20
• Mfx technology for the Mobile Station / Central Station.
Name set at the factory: 191 101-5 DB
• Adjustable Acceleration delay (ABV).
• Adjustable Braking delay (ABV).
• Adjustable maximum speed.
• Setting the locomotive parameters (address, acceleration/
braking delay, maximum speed): with the Control Unit,
Mobile Station, Central Station.
• Headlights, changing over with the direction of travel.
• World of Operation Mode
• Only the train control functions and headlight changeover
feature are available in analog operation.
Additional explanations about the World of Operation mode can
be found in the supplemental instructions (included).
Safety Notes
• This locomotive is to be used only with an operating system
designed for it (Märklin AC, Märklin Delta,
Märklin Digital or Märklin Systems).
• Use only switched mode power supply units and transfor-
mers that are designed for your local power system.
• This locomotive must never be supplied with power from
more than one transformer.
• Pay close attention to the safety notes in the instructions for
your operating system.
• The feeder track must be equipped to prevent interference
with radio and television reception, when the locomotive is
to be run in conventional operation. The 74046 interference
suppression set is to be used for this purpose.
• Do not expose the model to direct sunlight, extreme changes
in temperature, or high humidity.
• WARNING! Sharp edges and points required for operation.
Important Notes
• The operating instructions and the packaging are a compo-
nent part of the product and must therefore be kept as well
as transferred along with the product to others.
• Please see your authorized Märklin dealer for repairs or
spare parts.
• The warranty card included with this product specifies the
warranty conditions.
• Disposing: www.maerklin.com/en/imprint.html

9

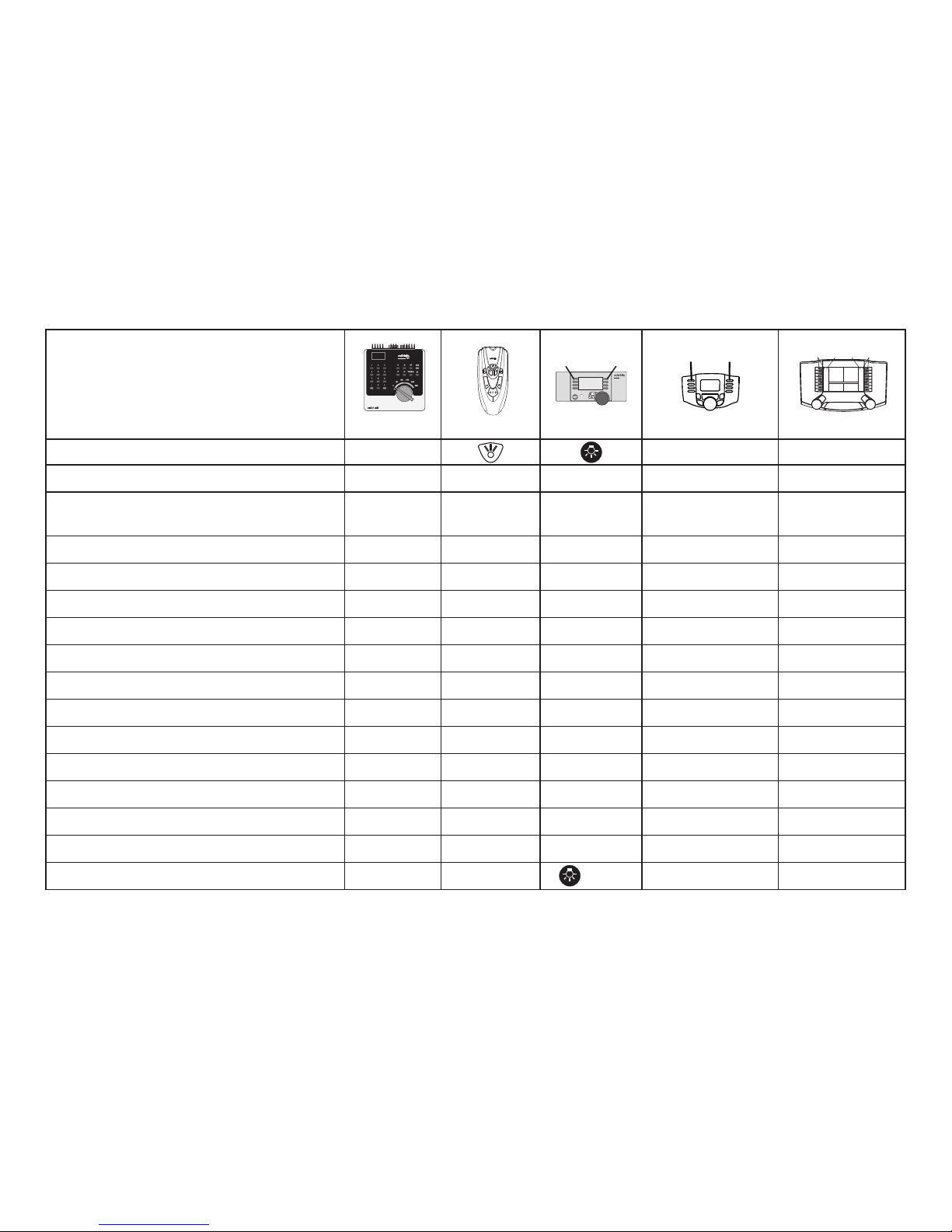

Controllable Functions
Headlights function/off Function f0 Function f0
Operating sounds f2 Function 2 Function 3 Function f2 Function f2
Sound effect: Long locomotive whistle f3 Function 3 Function 4 Function f3 Function f3
ABV 0ff f4 Fucktion 4 Function 2 Function f4 Function f4
Sound effect: Squealing brakes off — — Function 6 Function f5 Function f5
Headlights at engineer´s cab 2 off — — Function 1 Function f6 Function f6
Sound effect: Short switching whistle — — Function 5 Function f7 Function f7
Headlights at engineer´s cab 1 off — — Function 8 Function f8 Function f8
Sound effect: Station announcements — — Function 7 Function f9 Function f9
Sound effect: coupling together — — — Function f10 Function f10
Sound effect: sanding — — — Function f11 Function f11
Sound effect: Pantograph (up/down) — — — Function f12 Function f12
Sound effect: Blower — — — Function f13 Function f13
Sound effect: Squealing brakes * — — — Function f14 Function f14
Low speed switching range — — — Function f15 Function f15
Double A switching light — — + 1 + 8 f0 + f6 + f8 f0 + f6 + f8
f0 f8 f0f8
STOP mobile station
systems
15
Digital/Systems
F0 F4
* Only for „World of Operation“ (do not move, do not map)

10
Remarques importantes sur la sécurité
•
La locomotive ne peut être mise en service qu’avec un
système d’exploitation adéquat (Märklin AC, Märklin Delta,
Märklin Digital ou Märklin Systems).
• Utiliser uniquement des convertisseurs et transformateurs
correspondant à la tension du secteur local.
• La locomotive ne peut être alimentée en courant que par
une seule source de courant.
• Veuillez impérativement respecter les remarques sur la
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pour l’exploitation de la locomotive en mode conventionnel,
la voie de raccordement doit être déparasitée. A cet effet,
utiliser le set de déparasitage réf. 74046. Le set de déparasi-
tage ne convient pas pour l’exploitation en mode numérique.
• Ne pas exposer le modèle à un ensoleillement direct, à de
fortes variations de température ou à un taux d‘humidité
important.
• ATTENTION! Pointes et bords coupants lors du fonctionne-
ment du produit.
Information importante
• La notice d‘utilisation et l’emballage font partie intégrante du
produit ; ils doivent donc être conservés et, le cas échéant,
transmis avec le produit.
• Pour toute réparation ou remplacement de pièces, adresses-
vous à votre détaillant-spécialiste Märklin.
• Garantie légale et garantie contractuelle conformément au
certificat de garantie ci-joint.
• Elimination : www.maerklin.com/en/imprint.html
Fonctionnement
• Détection du mode d’exploitation : automatique.
• Adresses disponibles :
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresse encodée en usine : 20
• Technologie mfx pour Mobile Station / Central Station.
Nom encodée en usine : 191 101-5 DB
• Temporisation d’accélération réglable (ABV).
• Temporisation de freinage réglable (ABV).
• Vitesse maximale réglable.
• Réglage des paramètres de la loco (adresse,
temporisation accélér.-freinage, vitesse maximale) : via
Control Unit, Mobile Station ou Central Station.
• Feux de signalisation avec inversion selon sens de marche.
• Mode Univers ludique
• En mode d’exploitation analogique, seules les fonctions rela-
tives à la conduite et à l‘inversion des feux sont disponibles.
Vous trouverez d’autres explications relatives au mode
« Univers ludique » dans la notice complémentaire (jointe)

11
Fonctions commutables
Fanal function/off Fonction f0 Fonction f0
Bruit d’exploitation f2 Fonction 2 Fonction 3 Fonction f2 Fonction f2
Bruitage : Sifflet locomotive long f3 Fonction 3 Fonction 4 Fonction f3 Fonction f3
ABV, désactivé f4 Fonction 4 Fonction 2 Fonction f4 Fonction f4
Bruitage : Grincement de freins désactivé — — Fonction 6 Fonction f5 Fonction f5
Fanal de la cabine de conduite 2 éteint — — Fonction 1 Fonction f6 Fonction f6
Bruitage : Sifflet pour manœuvre court — — Fonction 5 Fonction f7 Fonction f7
Fanal de la cabine de conduite 1 éteint — — Fonction 8 Fonction f8 Fonction f8
Bruitage : Annonce en gare — — Fonction 7 Fonction f9 Fonction f9
Bruitage : Attelage — — — Fonction f10 Fonction f10
Bruitage : Sablage — — — Fonction f11 Fonction f11
Bruitage : pantographe (relèvement/
abaissement) — — — Fonction f12 Fonction f12
Bruitage : ventilateur — — — Fonction f13 Fonction f13
Bruitage : Grincement de freins * — — — Fonction f14 Fonction f14
Vitesse de manœuvre — — — Fonction f15 Fonction f15
Feu de manœuvre double A — — + 1 + 8 f0 + f6 + f8 f0 + f6 + f8
f0 f8 f0f8
STOP mobile station
systems
15
Digital/Systems
F0 F4
* Valable uniquement pour «univers ludique» (ne pas déplacer, pas de mapping)

12
Functies
• Herkenning van het bedrijfssysteem: automatisch.
• Instelbare adressen:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Vanaf de fabriek ingesteld: 20
• Mfx-technologie voor het Mobile Station/Central Station.
Naam af de fabriek: 191 101-5 DB
• Instelbare optrekvertraging (ABV).
• Instelbare afremvertraging (ABV).
• Instelbare maximumsnelheid.
• Instellen van de locomotiefparameters (adres, optrek-/
afremvertraging, maximumsnelheid): d.m.v. Control Unit,
Mobile Station of Central Station.
• Rijrichtingafhankelijke frontseinen.
• Speelmodus machinist
• In analoogbedrijf zijn alleen de rij- en lichtwissel-functies
beschikbaar.
Verdere aanwijzingen voor deze speelmodus vindt u in de bijge-
voegde uitgebreide gebruiksaanwijzing.
Veiligheidsvoorschriften
• De loc mag alleen met een daarvoor bestemd bedrijfs-sys-
teem (Märklin AC, Märklin Delta, Märklin digitaal of
Märklin Systems) gebruikt worden.
• Alleen net-adapters en transformatoren gebruiken waarvan
de aangegeven netspanning overeenkomt met de netspan-
ning ter plaatse.
• De loc mag niet vanuit meer dan een stroomvoorziening
gelijktijdig gevoed worden.
• Lees ook aandachtig de veiligheidsvoorschriften in de
gebruiksaanwijzing van uw bedrijfssysteem.
• Voor het conventionele bedrijf met de loc dient de aanslui-
trail te worden ontstoort. Hiervoor dient men de ontstoor-set
74046 te gebruiken. Voor het digitale bedrijf is deze ontsto-
or-set niet geschikt.
• Stel het model niet bloot aan in directe zonnestraling, sterke
temperatuurwisselingen of hoge luchtvochtigheid.
• OPGEPAST! Functionele scherpe kanten en punten.
Belangrijke aanwijzing
• De gebruiksaanwijzing en de verpakking zijn een be-
standdeel van het product en dienen derhalve bewaard en
meegeleverd te worden bij het doorgeven van het product.
• Voor reparatie of onderdelen kunt u zich tot uw Märklin
handelaar wenden.
• Vrijwaring en garantie overeenkomstig het bijgevoegde
garantiebewijs.
• Afdanken: www.maerklin.com/en/imprint.html

13
Schakelbare functies
Frontsein function/off Functie f0 Functie f0
Rijgeluiden f2 Functie 2 Functie 3 Functie f2 Functie f2
Geluid: locfluit lang f3 Functie 3 Functie 4 Functie f3 Functie f3
ABV, uit f4 Functie 4 Functie 2 Functie f4 Functie f4
Geluid: piepende remmen uit — — Functie 6 Functie f5 Functie f5
Frontverlichting Cabine 2 uit — — Functie 1 Functie f6 Functie f6
Geluid: rangeerfluit kort — — Functie 5 Functie f7 Functie f7
Frontverlichting Cabine 1 uit — — Functie 8 Functie f8 Functie f8
Geluid: stationsomroep — — Functie 7 Functie f9 Functie f9
Geluid: aankoppelen — — — Functie f10 Functie f10
Geluid: zandstrooier — — — Functie f11 Functie f11
Geluid: pantograaf (omhoog/omlaag) — — — Functie f12 Functie f12
Geluid: ventilator — — — Functie f13 Functie f13
Geluid: piepende remmen * — — — Functie f14 Functie f14
Rangeerstand — — — Functie f15 Functie f15
Rangeerlicht dubbel A — — + 1 + 8 f0 + f6 + f8 f0 + f6 + f8
f0 f8 f0f8
STOP mobile station
systems
15
Digital/Systems
F0 F4
* alleen voor “Speelwereld” (niet verschuiven, niet mappen)

14
Aviso de seguridad
• La locomotora solamente debe funcionar en un sistema
de corriente propio (Märklin AC – Märklin Delta –
Märklin Digital o Märklin Systems).
• Emplear únicamente fuentes de alimentación conmutadas y
transformadores que sean de la tensión de red local.
• La alimentación de la locomotora deberá realizarse desde
una sola fuente de suminitro.
• Observe bajo todos los conceptos, las medidas de seguridad
indicadas en las instrucciones de su sistema de funciona-
miento.
• Para el funcionamiento convencional de la locomotora deben
suprimirse las interferencias en la vía de conexión de la
alimentación. Para ello debe emplearse el set supresor de
interferencias 74046. El set supresor de interferencias no es
adecuado para el funcionamiento en modo digital.
• No exponer el modelo en miniatura a la radiación solar
directa, a oscilaciones fuertes de temperatura o a una
humedad del aire elevada.
• ¡ATENCIÓN! Esquinas y puntas afiladas condicionadas a la
función.
Notas importantes
• Las instrucciones de empleo y el embalaje forman parte íntegra
del producto y, por este motivo, deben guardarse y entregarse
junto con el producto en el caso de venderlo o transmitirlo a
otro.
• Para reparaciones o recambios contacte con su proveedor
Märklin especializado.
• Responsabilidad y garantía conforme al documento de
garantía que se adjunta.
• Eliminación: www.maerklin.com/en/imprint.html
Funciones
• Reconocimiento del sistema: automático.
• Códigos disponibles:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Código de fábrica: 20
• Tecnología mfx para la Mobile Station/Central Station.
Nombre de fábrica: 191 101-5 DB
• Arranque lento variable (ABV).
• Frenado lento variable (ABV).
• Velocidad máxima variable.
• Fijar parámetros de la locomotora (código,
arranque y frenado, velocidad máxima): por el
Control Unit, Mobile Station o Central Station.
• Faros frontales dependendientes del sentido de marcha.
• Speelwereld-modus
• En funcionamiento en modo analógico están disponibles
únicamente las funciones de tracción y de alternancia de
luces.
Nadere toelichting voor de speelwereld-modus vindt u in de
bijgevoegde uitgebreide gebruiksaanwijzing.

15
Funciones posibles
Señal de cabeza function/off Función f0 Función f0
Ruido de marcha f2 Función 2 Función 3 Función f2 Función f2
Ruido del silbido de la locomotora, señal
larga f3 Función 3 Función 4 Función f3 Función f3
ABV, apagado f4 Función 4 Función 2 Función f4 Función f4
Ruido: Desconectar chirrido de los frenos — — Función 6 Función f5 Función f5
Faros frontales a la cabina 2 de enganche — — Función 1 Función f6 Función f6
Ruido: Silbato de maniobras corta — — Función 5 Función f7 Función f7
Faros frontales a la cabina 1 de enganche — — Función 8 Función f8 Función f8
Ruido: Locución hablada en estaciones — — Función 7 Función f9 Función f9
Ruido: Enganche de coches/vagones — — — Función f10 Función f10
Ruido: Arenado — — — Función f11 Función f11
Ruido: pantógrafo (subir/bajar) — — — Función f12 Función f12
Ruido: Ventilador — — — Función f13 Función f13
Ruido: Chirrido de los frenos * — — — Función f14 Función f14
Marcha de maniobra — — — Función f15 Función f15
Luces de maniobra doble A — — + 1 + 8 f0 + f6 + f8 f0 + f6 + f8
f0 f8 f0f8
STOP mobile station
systems
15
Digital/Systems
F0 F4
* sólo para el „Mundo de Juegos“ (no deslizar, no mapear)

16
Funzioni
• Riconoscimento del tipo di funzionamento: automatico.
• Indirizzi impostabili:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Indirizzo di fabbrica: 20
• Tecnologia Mfx per Mobile Station / Central Station.
Nome di fabbrica: 191 101-5 DB
• Ritardo di avviamento modificabile (ABV).
• Ritardo di frenatura modificabile (ABV).
• Velocità massima modificabile.
• Regolazione dei parametri della locomotiva (indirizzo, ritardo
di avviamento/frenatura, velocità massima): tramite Control
Unit, Mobile Station oppure Central Station.
• Illuminazione di testa dipendente dalla direzione di marcia.
• Simulatormiljö-modus
• Nel funzionamento analogico si hanno a disposizione sola-
mente le funzioni di marcia e di commutazione dei fanali.
Ytterligare information om Simulatormiljön återfinns i tillhörande
bruksanvisning (bifogas).
Avvertenze per la sicurezza
• Tale locomotiva deve essere impiegata soltanto con un
sistema di funzionamento adeguato per questa (Märklin AC,
Märklin Delta, Märklin Digital oppure Märklin Systems).
• Impiegare soltanto alimentatori “switching“ e trasformatori
che corrispondono alla Vostra tensione di rete locale.
• La locomotiva non deve venire alimentata nello stesso
tempo con più di una sorgente di potenza.
• Vogliate prestare assolutamente attenzione alle avvertenze
di sicurezza nelle istruzioni di impiego per il Vostro sistema
di funzionamento.
• Per il funzionamento tradizionale della locomotiva il binario di
alimentazione deve essere protetto dai disturbi. A tale scopo
si deve impiegare il corredo antidisturbi 74046. Tale corredo
antidisturbi non è adatto per il funzionamento Digital.
• Non esponete tale modello ad alcun irraggiamento solare diret-
to, a forti escursioni di temperatura oppure a elevata umidità
dell’aria.
• AVVERTENZA! Per motivi funzionali i bordi e le punte sono
spigolosi.
Avvertenze importanti
• Le istruzioni di impiego e l‘imballagio costituiscono un
componente sostanziale del prodotto e devono pertanto venire
conservati nonché consegnati insieme in caso di ulteriore
cessione del prodotto.
• Per le riparazioni o le parti di ricambio, contrattare il rivendi-
tore Märklin.
• Prestazioni di garanzia e garanzia in conformità all’accluso
certificato di garanzia.
• Smaltimento: www.maerklin.com/en/imprint.html

17
Funzioni commutabili
Segnale di testa function/off Funzione f0 Funzione f0
Rumore di marcia f2 Funzione 2 Funzione 3 Funzione f2 Funzione f2
Rumore: Fischio da locomotiva lunga f3 Funzione 3 Funzione 4 Funzione f3 Funzione f3
ABV, spento f4 Funzione 4 Funzione 2 Funzione f4 Funzione f4
Rumore: stridore dei freni escluso — — Funzione 6 Funzione f5 Funzione f5
Illuminazione di testa della cabina 2 spento — — Funzione 1 Funzione f6 Funzione f6
Rumore: fischio di manovra breve — — Funzione 5 Funzione f7 Funzione f7
Illuminazione di testa della cabina 1 spento — — Funzione 8 Funzione f8 Funzione f8
Rumore: annuncio di stazione — — Funzione 7 Funzione f9 Funzione f9
Rumore: agganciamento — — — Funzione f10 Funzione f10
Rumore: sabbiatura — — — Funzione f11 Funzione f11
Rumore: pantografo (alto/basso) — — — Funzione f12 Funzione f12
Rumore: ventilatori — — — Funzione f13 Funzione f13
Rumore: stridore dei freni * — — — Funzione f14 Funzione f14
Andatura da manovra — — — Funzione f15 Funzione f15
Fanale di manovra a doppia A — — + 1 + 8 f0 + f6 + f8 f0 + f6 + f8
f0 f8 f0f8
STOP mobile station
systems
15
Digital/Systems
F0 F4
* solo per „Mondo del Gioco“ (non spostare, non mappare)

18
Funktioner
• Driftsättet igenkänns automatiskt.
• Inställbara adresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adress från tillverkaren: 20
• Mfx-teknologi för Mobile Station / Central Station.
Namn från tillverkaren: 191 101-5 DB
• Accelerationsfördröjning kan ändras (ABV).
• Bromsfördröjning kan ändras (ABV).
• Toppfart kan ändras.
• Inställning av lokparametrar (Adress, acceleration/ broms-
fördröjning, toppfart): Via Control Unit, Mobile Station eller
Central Station.
• Körriktningsberoende frontbelysning.
• World of Operation-modus
• Vid analog körning är endast den automatiska ljusväxlings-
funktionen tillgänglig.
Yderligere bemærkninger om World of Operation-modus findes i
den supplerende vejledning (vedlagt).
Säkerhetsanvisningar
• Loket får endast köras med ett därtill avsett driftsystem
(Märklin AC, Märklin Delta, Märklin Digital eller
Märklin Systems).
• Använd endast nätadaptrar och transformatorer anpassade
för det lokala elnätet.
• Loket får inte samtidigt försörjas av mer än en kraftkälla.
• Beakta alltid säkerhetsanvisningarna i bruksanvisningen
som hör till respektive driftsystemet.
• När motorvagnens lokdel ska köras med konventionell/
analog drift måste anlutningsskenan vara avstörd. Till detta
använder man anslutningsgarnityr 74046 med avstörning och
överbelastningsskydd. Avstörningsskyddet får inte användas
vid digital körning.
• Modellen får inte utsättas för direkt solljus, häftiga tempera-
turväxlingar eller hög luftfuktighet.
• VARNING! Funktionsbetingade vassa kanter och spetsar.
Viktig information
• Bruksanvisningen och förpackningen är en del av produkten
och måste därför sparas och alltid medfölja produkten.
• Kontakta din Märklinfackhandlare för reparationer och
reservdelar.
• Garantivillkor framgår av bifogade garantibevis.
• Hantering som avfall: www.maerklin.com/en/imprint.html

19
Kopplingsbara funktioner
Frontstrålkastare function/off Funktion f0 Funktion f0
Körljud f2 Funktion 2 Funktion 3 Funktion f2 Funktion f2
Ljud: Lokvissla långt f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3
ABV, från f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4
Ljud: Bromsgnissel, från — — Funktion 6 Funktion f5 Funktion f5
Frontstrålkastare Förarhytt 2 från — — Funktion 1 Funktion f6 Funktion f6
Ljud: Rangervissla kort — — Funktion 5 Funktion f7 Funktion f7
Frontstrålkastare Förarhytt 1 från — — Funktion 8 Funktion f8 Funktion f8
Ljud: Stationsutrop — — Funktion 7 Funktion f9 Funktion f9
Ljud: Påkoppling — — — Funktion f10 Funktion f10
Ljud: Sandning — — — Funktion f11 Funktion f11
Ljud: Takströmavtagar (upp/ned) — — — Funktion f12 Funktion f12
Ljud: Fläktar — — — Funktion f13 Funktion f13
Ljud: Bromsgnissel * — — — Funktion f14 Funktion f14
Rangerkörning — — — Funktion f15 Funktion f15
Rangerljus dubbel A — — + 1 + 8 f0 + f6 + f8 f0 + f6 + f8
f0 f8 f0f8
STOP mobile station
systems
15
Digital/Systems
F0 F4
* endast för “simulatormiljö“ (flyttas ej, mappas ej)

20
Funktioner
• Registrering af driftsarten: automatisk.
• Indstillelige adresser:
1-80 (Control Unit 6021/Mobile Station 60651/652)
1-255 (Central Station 6021x/Mobile Station 60653)
• Adresse ab fabrik: 20
• Mfx-teknologi til Mobile Station / Central Station.
Navn ab fabrik: 191 101-5 DB
• Indstillelig kørselsforsinkelse (ABV).
• Indstillelig bremseforsinkelse (ABV).
• Indstillelig maksimalhastighed.
• Indstilling af lokomotivparametrene (adresse, kørsels-/
bremseforsinkelse, maksimalhastighed):
Via Control Unit, Mobile Station eller Central Station.
• Køreretningsafhængig frontbelysning.
• Operationsmodus lokomotivører
• I analogdrift er det kun køre- og lysskiftefunktionerne, der er
tilgængelige.
Yderligere bemærkninger om operationsmodus findes i den
supplerende vejledning (vedlagt).
Vink om sikkerhed
•
Lokomotivet må kun bruges med et driftssystem (Märklin AC,
Märklin Delta, Märklin Digital eller Märklin Systems), der er
beregnet dertil.
• Anvend kun DC-DC-omformere og transformatorer, der passer
til den lokale netspænding.
• Lokomotivet må ikke forsynes fra mere end én strømkilde ad
gangen.
• Vær under alle omstændigheder opmærksom på de vink om
sikkerhed, som findes i brugsanvisningen for Deres driftssy-
stem.
• Ved konventionel drift af lokomotivet skal tilslutningssporet
støjdæmpes. Dertil skal anvendes støjdæmpningssættet
74046. Støjdæmpningssættet er ikke egnet til digital drift.
• Modellen må ikke udsættes for direkte sollys, store tempera-
turudsving eller høj luftfugtighed.
• ADVARSEL! Skarpe kanter og spidser pga. funktionen.
Vigtige bemærkninger
• Betjeningsvejledning og emballage hører til produktet og skal
derfor gemmes og medfølge, hvis produktet gives videre til
andre.
• For reparation eller reservedele bedes De henvende Dem til
Deres Märklinforhandler.
• Garanti ifølge vedlagte garantibevis.
• Bortskafning: www.maerklin.com/en/imprint.html
