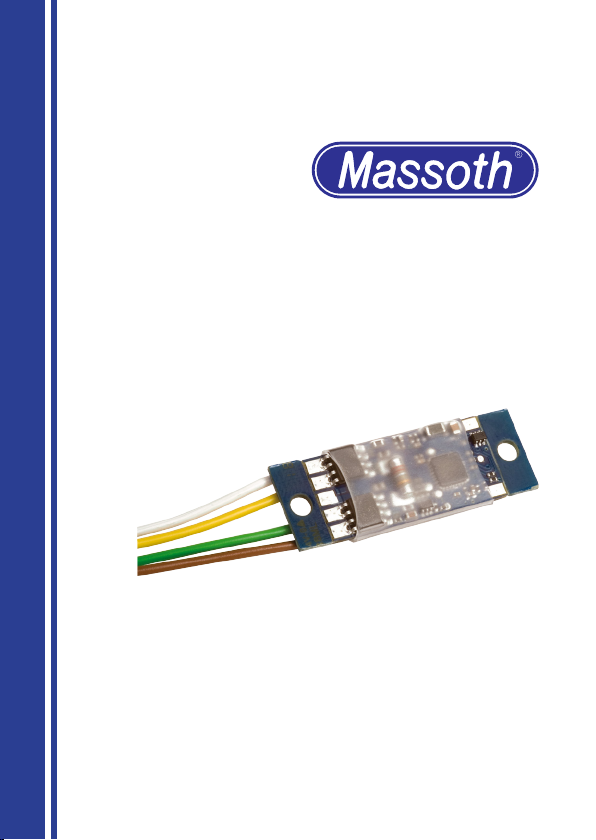

Massoth eMOTION M Instruction manual

eMOTION M Anschlussanleitung
eMOTION M Connection Manual
Art.-Nr. / Item No.: 8154501
Version 2.3

2
Einleitende Information
Sehr geehrte Kunden, wir empfehlen
beide Anleitungen und vor allem auch
die Warnhinweise vor der Inbetrieb-
nahme gründlich zu lesen und diese zu
Beachten. In diesem Handbuch soll der
Anschluss des eMOTION M Lokdeko-
ders erläutert werden.
HINWEIS: Funktionsausgänge
Die Spannung der Licht- und Funk-
tionsausgänge ist im Auslieferungs-
zustand auf volle Gleisspannung
eingestellt! Vergewissern Sie sich
VOR dem Anschluss der Lampen und
Funktionsausgänge das die Spannung
entsprechend der CV-Liste richtig ein-
gestellt ist! Für Schäden durch Nicht-
beachtung dieses Hinweises überneh-
men wir keine Haftung.
Introduction
Dear customer, we highly recommend
to read both product manuals and
especially the warning notes thoroughly
before operation. This manual describes
the installation of the eMOTION M
decoder.
Note concerning the function outputs:
The function outputs are set per
default to full track voltage! Make sure
the CVs of the function outputs are set
to the appropriate value before hook-
ing up any lights or other accessories.
Massoth cannot be responsible for
any damage if this is disregarded.

3
Inhaltsverzeichnis
Grundlegende Information...............
Funktionsumfang.............................
Lieferumfang....................................
Inbetriebnahme................................
Motor- und Gleisanschluss..............
Einbau..............................................
Erweiterte Einstellungen...................
Anschlüsse auf der Oberseite..........
Anschlüsse auf der Unterseite.........
Licht- und Funktionsausgänge.........
Einbau in Loks ohne Schnittstelle....
Anschluss SUSI/Massoth Bus.........
Technische Daten............................
Garantie, Reparatur, Kundendienst..
Hotline..............................................
Table of Contents
General Information.........................
Summary of Functions.....................
Scope of Supply...............................
Hook-Up..........................................
Motor and track connection.............
Installation.......................................
Advanced settings............................
Terminals on the upper side............
Terminals on the lower side.............
Light- and function outputs.............
Installation without interface............
Using the SUSI/Massoth bus...........
Technical Data.................................
Warranty, Service, Support..............
Hotline..............................................
4
4
5
6
6
7
7
7
8
9
10
11
12
13
14

4
1. Grundlegende Informationen
Wir empfehlen beide Anleitungen
gründlich zu lesen, bevor Sie den neuen
Dekoder in Betrieb nehmen.
Einige Funktionen sind nur mit der
aktuellsten Firmware nutzbar, führen Sie
bei Bedarf ein Update durch.
1.1. Funktionsumfang
•14,28 und 128 Fahrstufen
• 256 interne Fahrstufen
• 10239 Lokadressen
• programmierbare Fahrkurve
• Anfahr-, Mittel- und Höchstgeschwin-
digkeit (sowie Verzögerungszeiten)
einstellbar
• Serielle und parallele Steuerung für
alle Licht- und Funktionsausgänge
incl. LGB® P-Soundupdates
• Digital- und Analogbetrieb
mit automatischer Erkennung
•Kompatibel zu NMRA DCC und LGB®
MZS (alle Generationen)
• Lastregelung neuester Generation
(für Digital- und Analogbetrieb)
•Einstellbare Motorfrequenz
(70Hz - 16kHz)
•2 Lichtanschlüsse (vorne, hinten)
max. je 0,3 A
•5 Funktionsausgänge (alle mit
kongurierbaren Sonderfunktionen)
2 x 0,3A (A1+2), 2 x 0,05A (A5+6) und
1 x 0,01A (5V) (A3)
1. General Information
We recommend to read this manual
carefully before the decoder is installed
and operated.
Some functions require the latest rm-
ware for availability. Please update the
decoder with the latest rmware.
1.1. Summary of Functions
•14,28 and 128 speed steps
• 256 internal speed steps
• 10239 addresses
• Programmable driving characteris-
tics
• Adjustable starting speed, medium
speed and maximum speed (with
acceleration/deceleration time)
• Serial and parallel control of all
light and function outputs, incl. LGB®
P-Sound updates
• Digital and analog operation
with automatic recognition
•Compatible with NMRA DCC and
LGB®MTS (all generations)
• Latest technology of load control
(digital and analog)
•Adjustable motor frequency
(70Hz - 16kHz)
•2 light outputs (front, rear) max. 0,3
Amps each
•5 function outputs (each
programmable with special functions)
2 x 0,3A (A1+2), 2 x 0,05A (A5+6) and
1 x 0,01A (5V) (A3)

5
•Licht- und Funktionsausgänge dimm-
bar und analog aktivierbar
•Programmierbare Blinklicht-,
Impuls- und Taktgeberfunktion
•Rangiergang (mit freier Funktions-
zuordnung)
•einfache Funktionszuordnung für alle
Funktionsausgänge
•alle Funktionsausgänge frei
adressierbar (F1 - F16)
•Gesamtbelastbarkeit 1,8 Ampere
(Motorendstufe und Funktionsaus-
gänge)
•Motorendstufe mit 1,2 Ampere be-
lastbar
•Spannungspufferanschluss für unter-
brechungsfreien Lauf integriert
•Überlast- und Temperaturschutz für
Motor- und Funktionsausgänge
•Resetfunktion für alle CV-Werte
•Firmware updatefähig
1.2 Lieferumfang
•eMOTION M Dekoder mit Getriebean-
schlusskabel
•Klebepad
•Anschlussanleitung
• Kongurationsanleitung
•Light and function outputs may be
dimmed and activated in analog
mode
•Programmable blinking light, short-
time function, and pulse generator
function
•Switching speed (with free function
mapping)
•Easy to use function mapping
•Free command allocation of all
function outputs (F1 - F16)
•Maximum total load 1,8 Amps
(motor and function output)
•1,2 Amps motor power amplier
•Connector for power buffer (accesso-
ry) for smooth running integrated
•Overload and temperature protection
for motor and function outputs
•Reset function for all CV values
•Firmware easy to be updated
1.2 Scope of Supply
•eMOTION M Decoder with motorblock
connecting cable
•Double-sided tape
•Connection manual
• Conguration manual

6
2. Inbetriebnahme
Bauen Sie den Dekoder sorgfältig
nach den Anschlussplänen in dieser
Bedienungsanleitung in die Lok ein. Der
Dekoder ist generell gegen Kurzschlüsse
oder Überlastung gesichert. Werden
jedoch beim Einbau Kabel vertauscht
oder Kabel verschiedener Funktionen
(z.B. Gleis + Motor) kurzgeschlossen,
kann diese Sicherung nicht wirken und
der Dekoder wird zerstört.
2.1 Motor- und Gleisanschluss
Verbinden Sie das weiße (Gleis +) und
braune (Gleis -) Kabel mit dem Gleisan-
schluss des Getriebes.
Verbinden Sie das gelbe (Motor +) und
grüne (Motor -) Kabel mit dem Motor
im Getriebe.
2. Hook-Up
Install your decoder in compliance with
the connecting diagram in this manual.
The decoder is protected against shorts
and excessive loads.
However, in case of a connection error
e.g. a short between a light and the
motor, this safety feature cannot work
and the decoder will be destroyed
subsequently.

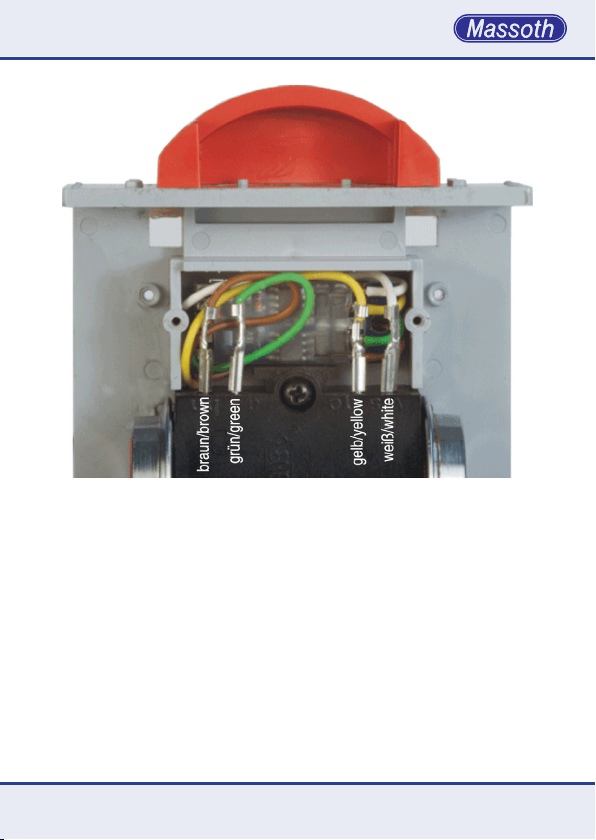

2.1 Motor and track connection
Connect the white (+) and the brown
(-) wire to the track power leads of the
motor block.
Connect the yellow (+) and the green
(-) wire to the motor leads of the motor
block.

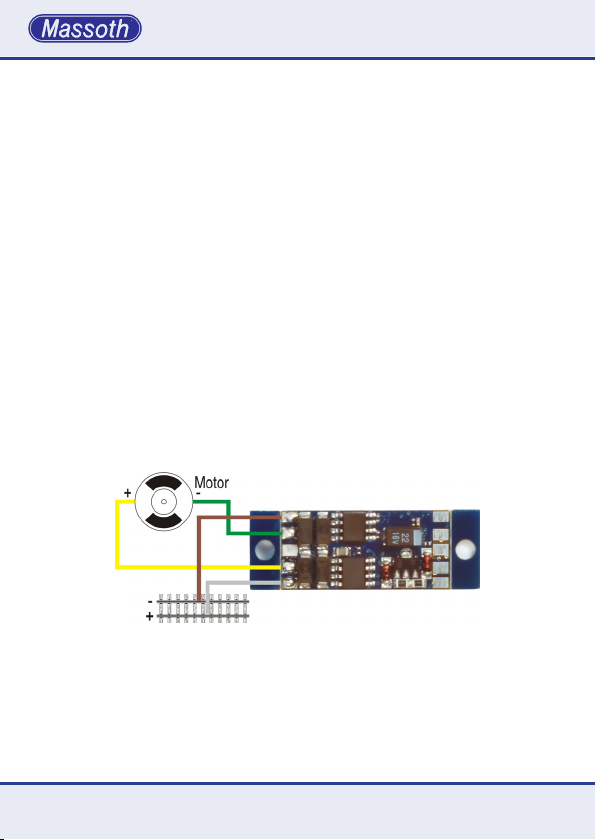

Abbildung 1: Anschluss an Motor + Gleis
Illustration 1: Connection diagram track / motor

7
2.2 Einbau
Sie können den Dekoder mit dem beilie-
genden Klebepad befestigen.
Alternativ können Sie den Dekoder über
die beiden Löcher festschrauben.
Achten Sie beim Befestigen darauf, das
kein Kurzschluss zu anderen Teilen
entsteht.
Zusätzliche Kabel für weitere Funktionen
nur mit einem kleinen Lötkolben anlöten
um Kurzschlüsse zu Bauteilen oder be-
nachbarten Anschlüssen zu vermeiden.
Vertauschen Sie keine Anschlusskabel,
das kann zur Zerstörung führen!
Die Ränder können bei Bedarf abgebro-
chen werden.
3. Erweiterte Einstellungen
Hier nden Sie alle zusätzlichen Funkti-
onen des Dekoders.
3.1 Anschlüsse auf der Oberseite
2.2 Installation
You may mount the decoder with either
the supplied double-sided tape or with
two screws using the mounting holes.
Caution: Make sure that there is no
short circuit caused by the mounting
screws.
Use a small soldering iron to prevent
short circuits with other electronic
components or solder pads.
Do not mix up the wires, this may
lead to severe damage or destroy the
decoder!
To minimize the size of the decoder the
rims may be snapped off.
3. Advanced settings
Here you can nd all additional func-
tions of the decoder.
3.1 Terminals on the upper side

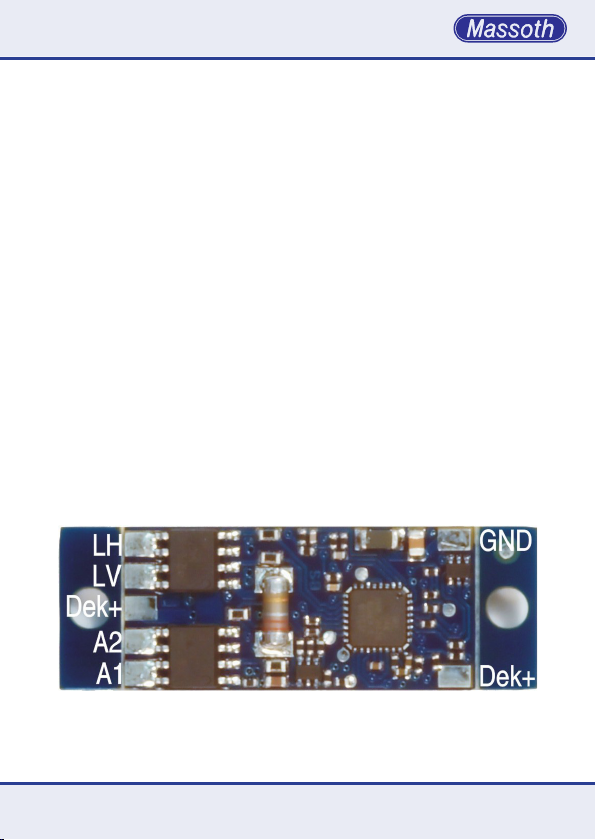

Abbildung 2: eMOTION Dekoder Anschlüsse auf der Oberseite
Illustration 2: eMOTION contact assignment on the upper side

8
LV Licht vorne (-)
LH Licht hinten (-)
Dek+
Gemeinsamer Anschluss (+)
für Lampen- und
Funktionsausgänge
A1 Funktionsausgang 1 (-), div.
Blinkfunktionen, Impuls
A2
Funktionsausgang 2 (-), div.
Blinkfunktionen, Impuls,
Wechselblinker
GND Dauerhafter (-) Pol. (Z.B. für
einen Pufferanschluss)
3.2 Anschlüsse auf der Unterseite
GL- Gleis (-) Braunes Kabel zum
Getriebeanschluss
GL+ Gleis (+) Weißes Kabel zum
Getriebeanschluss.
MOT- Motor (-) Grünes Kabel zum
Getriebeanschluss.
MOT+ Motor (+) Gelbes Kabel zum
Getriebeanschluss.
LV front light (-)
LH rear light (-)
Dek+
Common terminal (+) for
light and function
outputs
A1 function output 1 (-), some
ashing functions, pulse
A2
function output 2 (-), some
ashing functions, pulse,
alternate ashing
GND GND (-) e. g. for a power
buffer
3.2 Terminals on the lower side
GL- track (-) brown wire to the
motor block
GL+ track (+) white wire to the
motor block
MOT- motor (-) green wire to the
motor block
MOT+ motor (+) yellow wire to the
motor block

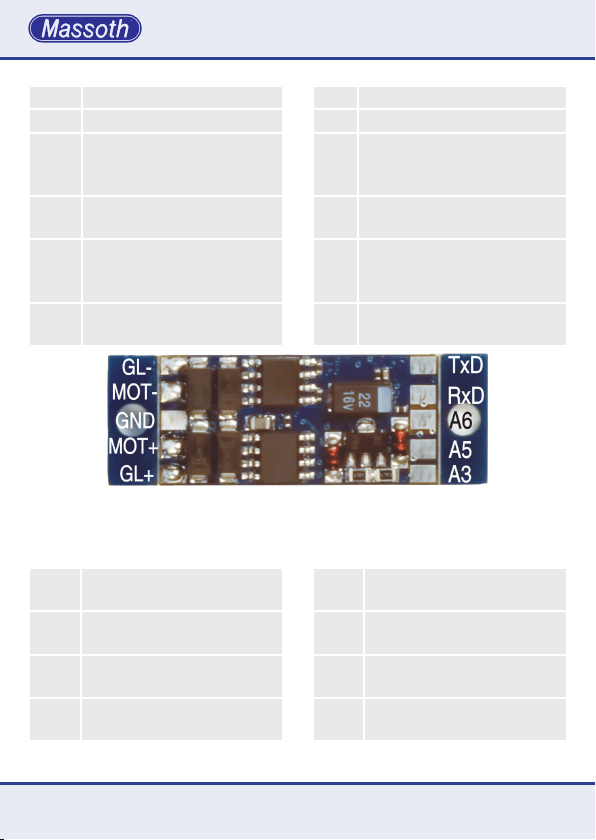

Abbildung 3: eMOTION Dekoder Anschlüsse auf der Unterseite
Illustration 3: eMOTION contact assignment on the lower side

9
GND Dauerhafter (-) Pol. (Z.B. für
einen Pufferanschluss)
A3 Funktionsausgang 3 (-), Aus-
gang Servofunktion [Servo]
A5 Funktionsausgang 5 (-), Steu-
erpin Spannungspuffer [BC]
A6
Funktionsausgang 6 (-),
Ausgang Taktgeberfunktion
[Takt]
TxD
Busanschluss DataOut (Für
Massoth-Bus) oder [SuSi-
Clock]
RxD
Busanschluss DataIn (Für
Massoth-Bus) oder [SuSi-
Data]
Anschluss und Benutzung der erwei-
terten Funktionen (Servo, Taktgeber,...)
entnehmen Sie Bitte der Kongurations-
anleitung.
3.3 Licht und Funktionsausgänge
Die folgende Zeichnung stellt die
Verschaltung der einzelnen Licht- und
Funktionsausgänge dar. Der Pluspol ist
der gemeinsame Pol für alle Funkti-
onsausgänge, der Minuspol wird einzeln
für jede Funktion durch das Digitalsys-
tem geschaltet.
GND GND (-) e. g. for a power
buffer
A3 function output 3 (-), output
for RC servo control
A5 function output 5 (-), control
output for power buffer [BC]
A6
function output 6 (-),
output for pulse simulation
[chuff]
TxD
bus terminal Data-Out
(for Massoth-bus) or
[SuSi-clock]
RxD
bus terminal Data-In
(for Massoth-bus) or
[SuSi-data]
Information about how to connect and
use the additional functions (e.g. RC
servo, chuff sensor…) may be found in
the Conguration Manual.
3.3 Light- and function outputs
Illustration 3 shows the wiring diagram
of the light- and function outputs. The
plus terminal (22V) is the common
terminal for all function outputs. The
negative pole is switched individually by
the respective outputs of the decoder.

10
3.4 Einbau in Loks ohne Schnitt-
stelle
Generell lässt sich der Dekoder in Loks
ohne Schnittstelle besonders einfach
einbauen. Dabei wird der Dekoder mit
Hilfe der mitgelieferten Kabel direkt am
Getriebe angeschlossen. Der Aufbau des
Getriebes kann abhängig vom Hersteller
unterschiedlich sein.
3.4 Installation without interface
Installation in a locomotive without
interface is pretty simple. The decoder
must be connected to the 4 leads of the
motor block utilizing the color coded
wires provided. The design of the motor
block may vary with the manufacturer.
Abbildung 4: Anschluss am LGB®Getriebe
Illustration 4 : Hook-up at LGB®motor block
Abbildung 3: Verschaltung der Licht- und Funktionsausgänge (Glühbirnensymbol
steht für allgemeinen Verbraucher)
Illustration 3: Connection of the light- and function outputs (the bulb symbol stands
for all regular loads)

11
3.5 Anschluss SUSI/Massoth-Bus
Für den Anschluss eines SuSi-Bausteins
müssen die 4 Kabel an den Dekoder
angelötet werden.
Schwarz = GND (SuSi -)
Rot = Dek+ (SuSi +)
Grau = RxD (SuSi-Data)
Blau = TxD (SuSi-Clock)
Die nötige CV-Programmierung entneh-
men Sie Bitte der CV-Liste.
3.5 Using the SUSI/Massoth bus
The hook-up of SuSi-bus components
requires soldering four wires to the
decoder.
black = GND (SuSi -)
red = Dec+ (SuSi +)
grey = RxD (SuSi-Data)
blue = TxD (SuSi-clock)
Please check the CV list for the required
CV settings.
Abbildung 5: Anschluss am Feldbahn Getriebe
Illustration 5 : Hook-up at small diesel loco motor block

12
4. Technische Daten
Spannungsversorgung: 0-24 V DC/DCC
(kurzzeitig max. 27V)
Gesamtbelastbarkeit: Max. 2A
Motorausgang: Max. 1,2A, 70Hz-16KHz,
lastgeregelt, Digital und Analog
Lichtausgänge: Max. je 0,3A, 22V
dimmbar
Funktionsausgänge 1 + 2: Max. je 0,3A,
22V dimmbar
Funktionsausgang 3: Max. 0,01A, 5V
Funktionsausgang 5+6: Max. je 0,05A,
22V
(Max. 1A in Summe aller Licht- und
Funktionsausgänge)
Temperaturbereich: -20 - +50°C
Abmessungen: 27 x 14 x 6,5 mm
(L x B x H)
Hinweis zur Temperatur: Um Kondens-
wasserbildung zu vermeiden benutzen
Sie die Elektronik bei Temperaturen
unter 0°C nur, wenn diese vorher aus
einem beheizten Raum kommt. Die
Eigenwärme des Fahrbetriebs reicht
aus um Kondenswasserbildung zu
verhindern.
4. Technical Data
Power supply: 0-24 V DC/DCC
(momentary max. 27V)
Total load: Max. 2A
Motor output: Max. 1,2A, 70Hz-16KHz,
load controlled, digital and analog
Light outputs: Max. 0,3A each, 22V
dimmable
Function outputs 1 + 2: Max. 0,3A each,
22V dimmable
Function output 3: Max. 0,01A, 5V
Function outputs 5+6: Max. 0,05A each,
22V
(Max. 1A all light and function outputs
combined)
Temperature range: -4°F - +122°F
Measurements: 27 x 14 x 6,5 mm
(L x W x H)
Note: In case you intend to utilize this
decoder below freezing temperatures,
make sure it was stored in a heated
environment before operation to prevent
the generation of condensed water. The
heat generated during operation is suf-
cient to prevent condensed water.

13
4.1 Garantie, Reparatur, Kunden-
dienst
MASSOTH gewährt die Fehlerfreiheit
dieses Produkts für ein Jahr. Die
gesetzlichen Regelungen können in
einzelnen Ländern abweichen.
Verschleißteile sind von der
Garantieleistung ausgeschlossen.
Berechtigte Beanstandungen werden
kostenlos behoben. Für Reparatur- oder
Serviceleistungen übergeben Sie das
Produkt bitte Ihrem Fachhändler oder
senden es direkt an den Hersteller.
Unfrei zurückgesendete Sendungen
werden nicht angenommen. Eine Kopie
des Kaufbelegs wird vorausgesetzt. Für
Schäden durch unsachgemäße
Behandlung oder Fremdeingriff oder
Veränderung des Produkts besteht kein
Garantieanspruch. Der Anspruch auf
Serviceleistungen erlischt unwiderruf-
lich. Irrtümer und Änderungen vorbehal-
ten. Auf unserer Internetseite nden Sie
die jeweils aktuellen Broschüren,
Produktinformationen, Dokumentation
und Softwareprodukte rund um
MASSOTH-Produkte.
4.1 Warranty, Service, Support
MASSOTH warrants this product against
defects in materials and workmanship
for one year from the original date of
purchase. Other countries might have
different legal warranty situations.
Normal wear and tear, consumer
modications as well as improper use or
installation are not covered. Peripheral
component damage is not covered by
this warranty. Valid warranty claims will
be serviced without charge within the
warranty period. For warranty service
please return the product to you dealer
or send it directly to the manufacturer.
Return shipping charges are not covered
by MASSOTH. Please include your proof
of purchase with the returned goods.
Errors and changes excepted.
Please check our web site for up to
date brochures, product information,
documentation and software updates.

14
4.2 Hotline
Serviceanfragen richten Sie bitte an:
Massoth Elektronik GmbH
Mo 14:00-17:30 sowie Do 8:00-12:00
FON [phone]
FAX [phone]
[email protected]
4.2 Hotline
For technical support contact:
Massoth Elektronik GmbH, Germany
Mo 2:00-5:30 p.m. Thu 8:00-12:00 a.m.
FON [phone]
FAX [phone]
[email protected]
Massoth Electronics USA
6585 Remington Dr. Suite 200
Cumming, GA 30040
9:00 a.m. to 4:00 p.m. EST Mo thru Fr
Ph. [phone]
Fax [phone]
[email protected]

15
Dieses Produkt entspricht den CE Konformitätsrichtlinien für elek-
trische Kleingeräte in der aktuellen Fassung.
This unit conforms to the CE Standards
RoHS
Dieses Produkt ist nach den aktuellen EG Richtlinien umgangssprach-
lich „bleifrei“ hergestellt und damit RoHS-konform.
This unit is manufactured according to the latest EG Standards for
lead free manufacturing conforming to RoHS Standard.
Entsorgen Sie das Produkt nicht im Hausmüll. Nutzen Sie bitte den
dafür vorgesehenen Elektroschrott.
Please dispose of according to your State regulations.
Werfen Sie das Produkt nicht in offenes Feuer oder durch Hitze
entammbare Brennstoffe.
Do not dispose of in open re.
032376o

MADE
IN
GERMANY
Massoth Elektronik GmbH
Frankensteiner Str. 28 · D-64342 Seeheim · Germany
FON: [phone] · FAX: [phone]
eMail: [email protected] · www.massoth.de
8154501_0510_ML
