Massoth eMOTION XL User manual

eMOTION XL Anschlussanleitung
eMOTION XL Installation Manual
8150001

2
Einleitende Information
Sehr geehrte Kunden, wir empfehlen
beide Anleitungen und vor allem auch
die Warnhinweise vor der Inbetrieb-
nahme gründlich zu lesen und diese zu
Beachten. In diesem Handbuch soll der
Anschluss des eMOTION XL Lokdeko-
ders erläutert werden.
HINWEIS: Funktionsausgänge
Die Spannung der Licht- und Funkti-
onsausgänge ist im Auslieferungszu-
stand auf volle Gleisspannung einge-
stellt! Vergewissern Sie sich VOR dem
Anschluss der Lampen und Funktions-
ausgänge das die Spannung entspre-
chend der CV-Liste richtig eingestellt
ist! Für Schäden durch Nichtbeachtung
dieses Hinweises übernehmen wir kei-
ne Haftung.
Introduction
Dear customer, we highly recommend
to read both product manuals and
especially the warning notes thoroughly
before operation. This manual describes
the installation of the eMOTION XL
decoder.
Note concerning the function outputs:
The function outputs are set per
default to full track voltage! Make sure
the CVs of the function outputs are set
to the appropriate value before hook-
ing up any lights or other accessories.
Massoth cannot be responsible for
any damage if this is disregarded.

3
Inhaltsverzeichnis
Grundlegende Information...............
Funktionsumfang.............................
Lieferumfang....................................
Inbetriebnahme................................
Motor- und Gleisanschluss..............
Einbau..............................................
Erweiterte Einstellungen...................
Anschlüsse auf der Oberseite..........
Licht- und Funktionsausgänge.........
Einbau in Loks ohne Schnittstelle....
Einbau in Loks m. LGB®
Schnittstelle.....................................
Einbau in Loks m. LGB®DCC
Schnittstelle.....................................
Einbau in Loks m. Aristocraft
Schnittstelle.....................................
Anschluss SUSI/Massoth Bus.........
Technische Daten............................
Garantie, Reparatur, Kundendienst..
Hotline..............................................
Table of Contents
General Information.........................
Summary of Functions.....................
Scope of Supply...............................
Hook-Up..........................................
Motor and track connection.............
Installation.......................................
Advanced settings............................
Terminals on the upper side............
Light- and function outputs.............
Installation without interface............
Installation with LGB®decoder
interface...........................................
Installation with LGB®DCC
interface...........................................
Installation with a Aristocraft DCC
interface...........................................
Using the SUSI/Massoth bus...........
Technical Data.................................
Warranty, Service, Support..............
Hotline..............................................
4
4
5
6
6
7
7
7
9
10
10
11
12
13
13
14
15

4
1. Grundlegende Informationen
Wir empfehlen beide Anleitungen
gründlich zu lesen, bevor Sie den
neuen Dekoder in Betrieb nehmen.
Einige Funktionen sind nur
mit der aktuellsten Firmwa-
re nutzbar, führen Sie bei
Bedarf ein Update durch.
1.1 Funktionsumfang
•14,28 und 128 Fahrstufen
•256 interne Fahrstufen
•10239 Lokadressen
•programmierbare Fahrkurve
•Anfahr-, Mittel- und Höchstge-
schwindigkeit (sowie Verzöge-
rungszeiten) einstellbar
•Serielle und parallele Steuerung
für alle Licht- und Funktionsaus-
gänge incl. LGB®P-Soundup-
dates
•Digital- und Analogbetrieb mit
automatischer Erkennung
•Kompatibel zu NMRA DCC und
LGB®MZS (alle Generationen)
•Lastregelung neuester Generati-
on (für Digital- und Analogbetrieb)
•Einstellbare Motorfrequenz
(70Hz - 16kHz)
•3 Lichtanschlüsse (vorne, hinten,
innen) max. je 0,3 A
•6 Funktionsausgänge (alle mit
kongurierbaren Sonderfunktio-
nen) max. je 0,6A
1. General Information
We recommend to read this
manual carefully before the
decoder is installed and operated.
Some functions require the
latest rmware for availabil-
ity. Please update the decoder
with the latest rmware.
1.1 Summary of Functions
•14,28 and 128 speed steps
•256 internal speed steps
•10239 addresses
•Programmable driving charac-
teristics
•Adjustable starting speed, me-
dium speed and maximum speed
(with acceleration/deceleration
time)
•Serial and parallel control of all
light and function outputs, incl.
LGB®P-Sound updates
•Digital and analog operation with
automatic recognition
•Compatible with NMRA DCC and
LGB®MTS (all generations)
•Latest technology of load control
(digital and analog)
•Adjustable motor frequency
(70Hz - 16kHz)
•3 light outputs (front, rear, inte-
rior) max. 0,3 Amps each
•6 function outputs (each program-
mable with special functions) max

5
•Licht- und Funktionsausgänge
dimmbar und analog aktivierbar
•Programmierbare Blinklicht-,
Impuls- und Taktgeberfunktion
•2 zusätzliche Kontakteingänge
•Rangiergang (mit freier Funktions-
zuordnung)
•einfache Funktionszuordnung für
alle Funktionsausgänge
•alle Funktionsausgänge frei
adressierbar (F1 - F16)
•Gesamtbelastbarkeit 4 Ampere
(Motorendstufe und Funktionsaus-
gänge)
•Motorendstufe mit 3,5 Ampere
belastbar (für bis zu 2 Motoren)
•Spannungspufferanschluss
für unterbrechungsfreien Lauf
integriert
•Überlast- und Temperaturschutz
für Motor- und Funktionsausgänge
•Resetfunktion für alle CV-Werte
•Firmware updatefähig
1.2 Lieferumfang
• eMOTION XL Dekoder
• 2 LGB® -Getriebeanschlusskabel
(je 4 Stck.)
• 2 Schrauben 2,9 x 13 mm
• 2 Schrauben 2,9 x 19 mm
• Anschlussanleitung
• Kongurationsanleitung
0,6 Amps each
•Light and function outputs may be
dimmed and activated in analog
mode
•Programmable blinking light,
short time function, and pulse
generator function
•2 additional contact inputs
•Switching speed (with free func-
tion mapping)
•Easy to use function mapping
•Free command allocation of all
function outputs (F1 - F16)
•Maximum total load 4 Amps (mo-
tor and function output)
•3Ampsmotorpoweramplier
(usable for 2 motors)
•Connector for power buffer
(accessory) for smooth running
integrated
•Overload and temperature
protection for motor and function
outputs
•Reset function for all CV values
•Firmware easy to be updated
1.2 Scope of Supply
• eMOTION XL Decoder
• 2 LGB® -motorblock connecting
cables (4 pcs. each)
• 2 Screws 2,9 x 13 mm
• 2 Screws 2,9 x 19 mm
• Connection manual
• Conguration manual

6
2. Inbetriebnahme
Bauen Sie den Dekoder sorgfältig
nach den Anschlussplänen in die-
ser Bedienungsanleitung in die Lok
ein. Der Dekoder ist generell gegen
Kurzschlüsse oder Überlastung
gesichert. Werden jedoch beim
Einbau Kabel vertauscht oder Ka-
bel verschiedener Funktionen (z.B.
Gleis + Motor) kurzgeschlossen,
kann diese Sicherung nicht wirken
und der Dekoder wird zerstört.
2.1 Motor- und Gleisanschluss
Verbinden Sie das weiße (Gleis +)
und braune (Gleis -) Kabel mit dem
Gleisanschluss des Getriebes.
Verbinden Sie das gelbe (Motor +)
und grüne (Motor -) Kabel mit dem
Motor im Getriebe.
Für den Einbau in Loks mit 2
Motoren sind 2 Sätze der
Getriebeanschlusskabel im
Lieferumfang enthalten.
2. Hook-Up
Install your decoder in com-
pliance with the connecting
diagram in this manual. The
decoder is protected against
shorts and excessive loads.
However, in case of a connection
error e.g. a short between a light
and the motor, this safety feature
cannot work and the decoder will
be destroyed subsequently.
2.1 Motor and track connection
Connect the white (+) and the
brown (-) wire to the track power
leads of the motor block.
Connect the yellow (+) and the
green (-) wire to the motor leads
of the motor block.
For dual motor block installation
two sets of cables are supplied
with the package.
Abbildung 1: Anschluss an Motor + Gleis
Illustration 1: Connection diagram track / motor

7
2.2 Einbau
Sie können den Deko-
der mit dem beiliegenden
Schrauben befestigen.
Beachten Sie aber hierbei unbe-
dingt, das Sie mit dem Schrau-
benkopf kein Kabel beschädigen!
Achten Sie beim Befestigen
darauf, das kein Kurzschluss
zu anderen Teilen entsteht.
Zusätzliche Kabel für weitere
Funktionen nur mit einem kleinen
Lötkolben anlöten um Kurzschlüs-
se zu Bauteilen oder benachbarten
Anschlüssen zu vermeiden.
Vertauschen Sie keine An-
schlusskabel, das kann
zur Zerstörung führen!
Die Ränder können bei Be-
darf abgebrochen werden.
3. Erweiterte Einstellungen
Hier nden Sie alle zusätzlichen
Funktionen des Dekoders.
2.2 Installation
The decoder may be mounted
with the screws provided.
Caution: Make sure that there
is no short circuit caused
by the mounting screws.
Use a small soldering iron to pre-
vent short circuits with other elec-
tronic components or solder pads.
Do not mix up the wires, this
may lead to severe damage
or destroy the decoder!
To minimize the size of the
decoder the rims may be snapped
off.
3. Advanced settings
Here you can nd all additional
functions of the decoder.
Abbildung 2: eMOTION Dekoder Anschlüsse
Illustration 2: eMOTION contact assignment

8
3.1 Anschlüsse auf der Oberseite
GL- Gleis (-) Braunes Kabel zum
Getriebeanschluss
GL+ Gleis (+) Weißes Kabel zum
Getriebeanschluss
MOT- Motor (-) Grünes Kabel zum
Getriebeanschluss
MOT+ Motor (+) Gelbes Kabel zum
Getriebeanschluss
GND Dauerhafter (-) Pol. (Z.B. für
einen Pufferanschluss)
+ 22V
Gemeinsamer Anschluss (+)
für Lampen- und
Funktionsausgänge
LI-V Licht vorne (-)
LI-H Licht hinten (-)
LI-I Licht innen (-)
A1 Funktionsausgang 1 (-), div.
Blinkfunktionen, Impuls
A2
Funktionsausgang 2 (-), div.
Blinkfunktionen, Impuls,
Wechselblinker
A3
Funktionsausgang 3 (-), div.
Blinkfunktionen, Impuls,
Servo
A4
Funktionsausgang 4 (-), div.
Blinkfunktionen, Impuls,
Wechselblinker
A5
Funktionsausgang 5 (-), div.
Blinkfunktionen, Impuls,
Buffer Control
3.1 Terminals on the upper side
GL- track (-) brown wire to the
motor block
GL+ track (+) white wire to the
motor block
MOT- motor (-) green wire to the
motor block
MOT+ motor (+) yellow wire to the
motor block
GND GND (-) e. g. for a power
buffer
+ 22V
Common terminal (+)
for light and function
outputs
LI-V front light (-)
LI-H rear light (-)
LI-I interior light (-)
A1 function output 1 (-), some
ashing functions, pulse
A2
function output 2 (-), some
ashing functions, pulse,
alternate ashing
A3
function output 3 (-),
some ashing functions,
pulse, RC
A4
function output 4 (-), some
ashing functions, pulse,
alternate ashing
A5
function output 5 (-), some
ashing functions, pulse,
buffer control

9
A6 Funktionsausgang 6 (-),
Taktgebersimulation
Reed1 Kontakteingang 1,
Pendelfunktion
Reed2 Kontakteingang 2,
ohne Funktion
Anschluss und Benutzung der
erweiterten Funktionen (Servo,
Taktgeber,...) entnehmen Sie Bitte
der Kongurationsanleitung.
3.2 Licht und Funktionsausgänge
Die folgende Zeichnung stellt
die Verschaltung der einzelnen
Licht- und Funktionsausgänge
dar. Der Pluspol ist der gemein-
same Pol für alle Funktions-
ausgänge, der Minuspol wird
einzeln für jede Funktion durch
das Digitalsystem geschaltet.
A6 function output 6 (-),
pulse generation
Reed1 contact input 1,
shuttle operation
Reed2 contact input 2,
without function
Information about how to connect
and use the additional functions
(e.g. RC servo, chuff sensor…)
may be found in the Conguration
Manual.
3.2 Light- and function outputs
Illustration 3 shows the wiring
diagram of the light- and function
outputs. The plus terminal (22V)
is the common terminal for all
function outputs. The negative
pole is switched individually by the
respective outputs of the decoder.
The reed contact 1 is oper-
Abbildung 3: Verschaltung der Licht- und Funktionsausgänge (Glühbirnensymbol
steht für allgemeinen Verbraucher)
Illustration 3: Connection of the light- and function outputs (the bulb symbol stands
for all regular loads)

10
Der Kontakteingang 1 ist hier auch
gegen den Pluspol zu schalten.
3.3 Einbau in Loks ohne Schnittstelle
Generell lässt sich der Dekoder in
Loks ohne Schnittstelle besonders
einfach einbauen. Dabei wird der
Dekoder mit Hilfe der mitgelie-
ferten Kabel direkt am Getriebe
angeschlossen. Der Aufbau des
Getriebes kann abhängig vom
Hersteller unterschiedlich sein.
ACHTUNG: Bei Piko®-G Loks sind
die Motor- und Gleisanschlüsse
gegenüber LGB®-Getrieben
vertauscht!
ated the same way.
3.3 Installation without interface
Installation in a locomotive without
interface is pretty simple. The
decoder must be connected to the
4 leads of the motor block utilizing
the color coded wires provided.
The design of the motor block
may vary with the manufacturer.
Note: The motor and track con-
nection with PIKO®-G locos is
switched compared to LGB®.
Abbildung 4: Anschluss am LGB®Getriebe
Illustration 4 : Hook-up at LGB®motor block

11
3.4 Einbau in Loks mit LGB®
Dekoder-Schnittstelle
Mit dem LGB® Schnittstellenka-
bel (Art.-Nr. 8312061) kann der
Dekoder zusätzlich an LGB® Loks
mit Dekoderschnittstelle eingebaut
werden. Über dieses Kabel können
die Licht- und Soundfunktionen
der Lok gesteuert werden.
3.5 Einbau in Loks mit LGB® DCC
Schnittstelle
3.4 Installation with LGB® decoder
interface
Using the LGB®interface cable
(Item 8312061) the eMOTION
XL decoder may be installed into
locomotives equipped with a de-
coder interface. The interface cable
controls all lights and other special
functions of the locomotive.
3.5 Installation with LGB® DCC
interface

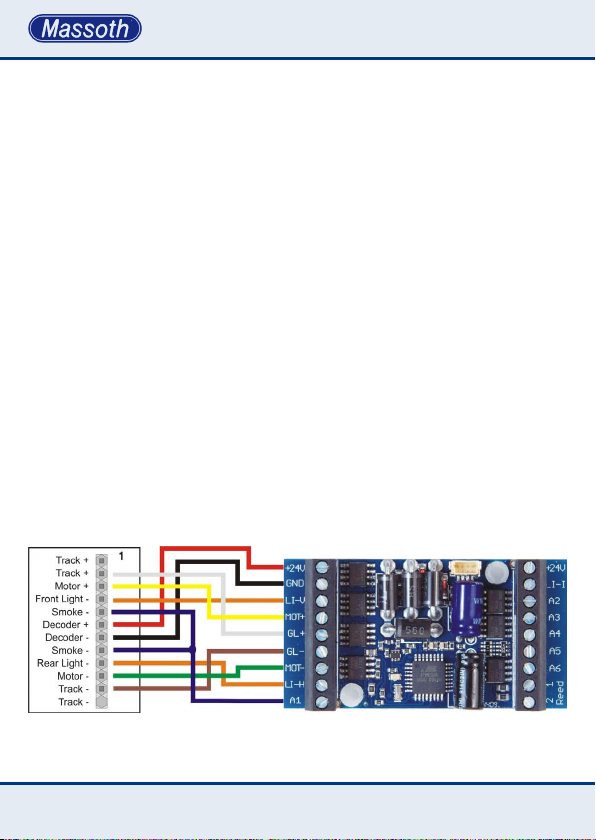

Abbildung 5: Einbau in Lok mit LGB®Dekoder-Schnittstelle
Illustration 5: Installation with LGB®decoder interface
Abbildung 6: Einbau in Lok mit LGB®DCC Schnittstelle
Illustration 6: Installation with a LGB®DCC interface

12
Zum Anschluss des eMOTION
XL Dekoders an eine LGB®DCC
Schnittstelle schließen Sie den
Dekoder gemäß Abbildung 6
an. Benutzen Sie hierzu das
LGB®DCC Schnittstellenka-
bel (Art.-Nr. 8312062).
3.6 Einbau in Loks mit Aristocraft
DCC Schnittstelle
Der Einbau des eMOTION XL
Lokdekoders ist auch in ARI-
STOCRAFT Loks möglich. Dabei
kann auch die ARISTOCRAFT
DCC Schnittstelle mit dem LGB®
DCC Schnittstellenkabel (Art.-Nr.
8312062) genutzt werden. Große
ARISTOCRAFT Loks besitzen
teilweise bis zu 4 Motoren.
Dabei kann der Stromverbrauch
einer Lok auf bis zu 6 Ampere
steigen. In diesem Fall sollten Sie
unseren eMOTION XXL II-Dekoder
To connect the eMOTION XL
decoder to an LGB®DCC interface,
connect the decoder as shown
in Figure 6. Use the LGB®DCC
interface cable (Art. No. 8312062).
3.6 Installation with a Aristocraft DCC
interface
The eMOTION XL decoder can
also be installed in ARISTOCRAFT
locomotives. The ARISTOCRAFT
DCC interface can also be used
with the LGB® DCC interface cable
(Art. No. 8312062). Large ARIS-
TOCRAFT locomotives sometimes
have up to 4 engines. The power
consumption of a locomotive can
rise up to 6 amps. In this case you
should choose our eMOTION XXL
II decoder (Art.Nr.: 8153101).
Figure 7 shows the assignment of
Abbildung 7: Anschluss des Dekoders an die Aristocraft DCC Schnittstelle
Illustration 7: Installation into Aristocraft locomotives

13
auswählen (Art.Nr.: 8153101).
Abbildung 7 zeigt die Bele-
gung der Schnittstelle.
3.7 Anschluss SUSI/Massoth-Bus
An diesen 4 poligen SUSI Stecker
kann z.B. ein gepulster Verdampfer
oder Soundmodule nach SUSI-
Norm angeschlossen werden. Die
Programmierung des Anschlusses
entnehmen Sie Bitte der Kongura-
tionsanleitung.
4. Technische Daten
Spannungsversorgung: 0-24 V
DC/DCC (kurzzeitig max. 27V)
Gesamtbelastbarkeit: Max. 4A
Motorausgang: Max. 3,5A,
70Hz-16KHz, lastgere-
gelt, Digital und Analog
Lichtausgänge: Max. je
0,6A, 22V dimmbar
Funktionsausgänge 1 - 6: Max.
je 0,6A, 22V dimmbar (Max.
1,3A in Summe aller Licht-
und Funktionsausgänge)
Temperaturbereich: -20 - +50°C
Abmessungen: 50 x 32 x 12 mm
(L x B x H)
the interface.
3.7 Using the SUSI/Massoth bus
This 4-pole terminal may be used
for e.g. pulsed smoke generators or
sound modules in compliance with
the SUSI norm. Information about
programming this terminal are pro-
vided in the Conguration Manual.
4. Technical Data
Power supply: 0-24 V DC/DCC
(momentary max. 27V)
Total load: Max. 4 Amps
Motor output: Max. 3,5A,
70Hz-16KHz, load con-
trolled, digital and analog
Light outputs: Max. 0,6A
each, 22V dimmable
Function outputs 1 - 6: Max.
0,6A each, 22V dimmable
(Max. 1,3 Amps all light and
function outputs combined)
Temperature range: -4°F - +122°F
Measurements: 50 x 32 x 12 mm
(L x W x H)

14
Hinweis zur Temperatur: Um Kon-
denswasserbildung zu vermeiden
benutzen Sie die Elektronik bei
Temperaturen unter 0°C nur, wenn
diese vorher aus einem beheizten
Raum kommt. Die Eigenwärme
des Fahrbetriebs reicht aus
um Kondenswasserbildung zu
verhindern.
4.1 Gewährleistung & Kundendienst
MASSOTH gewährt die Fehlerfrei-
heit dieses Produkts im Rahmen
der gesetzlichen Vorgaben,
mindestens jedoch für 1 Jahr ab
Kaufdatum. Um Reparatur- oder
Serviceleistungen in Anspruch
zu nehmen, übergeben Sie das
Produkt bitte Ihrem Fachhändler
oder senden es direkt an den
Hersteller. Unfreie Sendungen
werden nicht angenommen. Eine
Kopie des Kaufbelegs sowie ein
einwandfreies Prüfetikett auf dem
Produkt werden vorausgesetzt.
Für Schäden durch unsachgemäße
Behandlung oder Fremdeingriff
oder Veränderung des Produkts
besteht kein Garantieanspruch.
Der Anspruch auf Serviceleis-
tungen erlischt unwiderruich.
Verschleißteile sind von der
Gewährleistung ausgeschlossen.
Note: In case you intend to utilize
this decoder below freezing tem-
peratures, make sure it was stored
in a heated environment before
operation to prevent the genera-
tion of condensed water. The heat
generated during operation is suf-
cient to prevent condensed water.
4.1 Warranty, Service, Support
MASSOTH warrants this product
against defects in materials and
workmanship for one year from
the original date of purchase. Other
countries may have different legal
warranty situations. Normal wear
and tear, consumer modications
as well as improper use or instal-
lation are not covered. Peripheral
component damage is not covered
by this warranty. Valid warranty
claims will be serviced without
charge within the warranty period.
For warranty service please return
the product to you dealer or send
it directly to the manufacturer.
Return shipping charges are not
covered by
MASSOTH. Please include
your proof of purchase with
the returned goods.

15
Auf unserer Internetseite nden Sie
die jeweils aktuellen Broschüren,
Produktinformationen, Dokumen-
tation und Softwareprodukte rund
um MASSOTH Produkte. Irrtümer
und Änderungen vorbehalten.
4.2 Hotline
Gerne stehen wir Ihnen für
Rückfragen zu diesem Produkt zur
Verfügung. Sie erreichen uns per
eMail unter:
[email protected]
Die telefonische Hotline ist unter
[phone]
zu bestimmten Zeiten geschaltet.
Die Telefonzeiten werden angesagt.
Please check our web site for
up to date brochures, product
information, documentation
and software updates. Er-
rors and changes excepted.
4.2 Hotline
We will be happy to answer your
questions about this product.
You may reach us via eMail at:
[email protected]
The phone hotline is available at
[phone]
at specic operational hours.
Operational hours are announced.

QUALITY
MADE IN
GERMANY
Massoth Elektronik GmbH
Frankensteiner Str. 28 · D-64342 Seeheim · Germany
FON: [phone] · FAX: [phone]
eMail: [email protected] · www.massoth.de
032377o
RoHS
COMPLIANT
991016 BDA eMOTION XL 2018.10
