Massoth eMOTION XL User manual

eMOTION XL Anschlussanleitung
eMOTION XL Installation Manual
8150001
991016_BDA_eMOTION_XL_2013_04_ML.indd 1 17.04.2013 12:03:12

2
Einleitende Information
Sehr geehrte Kunden, wir empfehlen
beide Anleitungen und vor allem auch
die Warnhinweise vor der Inbetrieb-
nahme gründlich zu lesen und diese zu
Beachten. In diesem Handbuch soll der
Anschluss des eMOTION XL Lokdeko-
ders erläutert werden.
HINWEIS: Funktionsausgänge
Die Spannung der Licht- und Funk-
tionsausgänge ist im Auslieferungs-
zustand auf volle Gleisspannung
eingestellt! Vergewissern Sie sich
VOR dem Anschluss der Lampen und
Funktionsausgänge das die Spannung
entsprechend der CV-Liste richtig ein-
gestellt ist! Für Schäden durch Nicht-
beachtung dieses Hinweises überneh-
men wir keine Haftung.
Introduction
Dear customer, we highly recommend
to read both product manuals and
especially the warning notes thoroughly
before operation. This manual describes
the installation of the eMOTION XL
decoder.
Note concerning the function outputs:
The function outputs are set per
default to full track voltage! Make sure
the CVs of the function outputs are set
to the appropriate value before hook-
ing up any lights or other accessories.
Massoth cannot be responsible for
any damage if this is disregarded.
991016_BDA_eMOTION_XL_2013_04_ML.indd 2 17.04.2013 12:03:12

3
Inhaltsverzeichnis
Grundlegende Information...............
Funktionsumfang.............................
Lieferumfang....................................
Inbetriebnahme................................
Motor- und Gleisanschluss..............
Einbau..............................................
Erweiterte Einstellungen...................
Anschlüsse auf der Oberseite..........
Licht- und Funktionsausgänge.........
Einbau in Loks ohne Schnittstelle....
Einbau in Loks m. LGB®
Schnittstelle.....................................
Einbau in Loks m. LGB®DCC
Schnittstelle.....................................
Einbau in Loks m. Aristocraft
Schnittstelle.....................................
Anschluss SUSI/Massoth Bus.........
Technische Daten............................
Garantie, Reparatur, Kundendienst..
Hotline..............................................
Table of Contents
General Information.........................
Summary of Functions.....................
Scope of Supply...............................
Hook-Up..........................................
Motor and track connection.............
Installation.......................................
Advanced settings............................
Terminals on the upper side............
Light- and function outputs.............
Installation without interface............
Installation with LGB®decoder
interface...........................................
Installation with LGB®DCC
interface...........................................
Installation with a Aristocraft DCC
interface...........................................
Using the SUSI/Massoth bus...........
Technical Data.................................
Warranty, Service, Support..............
Hotline..............................................
4
4
5
6
6
7
7
7
9
10
10
11
12
13
13
14
15
991016_BDA_eMOTION_XL_2013_04_ML.indd 3 17.04.2013 12:03:12

4
1. Grundlegende Informationen
Wir empfehlen beide Anleitungen
gründlich zu lesen, bevor Sie den neuen
Dekoder in Betrieb nehmen.
Einige Funktionen sind nur mit der
aktuellsten Firmware nutzbar, führen Sie
bei Bedarf ein Update durch.
1.1. Funktionsumfang
•14,28 und 128 Fahrstufen
• 256 interne Fahrstufen
• 10239 Lokadressen
• programmierbare Fahrkurve
• Anfahr-, Mittel- und Höchstgeschwin-
digkeit (sowie Verzögerungszeiten)
einstellbar
• Serielle und parallele Steuerung für
alle Licht- und Funktionsausgänge
incl. LGB® P-Soundupdates
• Digital- und Analogbetrieb mit auto-
matischer Erkennung
•Kompatibel zu NMRA DCC und LGB®
MZS (alle Generationen)
• Lastregelung neuester Generation
(für Digital- und Analogbetrieb)
•Einstellbare Motorfrequenz
(70Hz - 16kHz)
•3 Lichtanschlüsse (vorne, hinten,
innen) max. je 0,3 A
•6 Funktionsausgänge (alle mit kon-
gurierbaren Sonderfunktionen) max.
je 0,6A
•Licht- und Funktionsausgänge dimm-
bar und analog aktivierbar
1. General Information
We recommend to read this manual
carefully before the decoder is installed
and operated.
Some functions require the latest rm-
ware for availability. Please update the
decoder with the latest rmware.
1.1. Summary of Functions
•14,28 and 128 speed steps
• 256 internal speed steps
• 10239 addresses
• Programmable driving characteris-
tics
• Adjustable starting speed, medium
speed and maximum speed (with
acceleration/deceleration time)
• Serial and parallel control of all
light and function outputs, incl. LGB®
P-Sound updates
• Digital and analog operation with
automatic recognition
•Compatible with NMRA DCC and
LGB®MTS (all generations)
• Latest technology of load control
(digital and analog)
•Adjustable motor frequency
(70Hz - 16kHz)
•3 light outputs (front, rear, interior)
max. 0,3 Amps each
•6 function outputs (each program-
mable with special functions) max 0,6
Amps each
991016_BDA_eMOTION_XL_2013_04_ML.indd 4 17.04.2013 12:03:12

5
•Programmierbare Blinklicht-,
Impuls- und Taktgeberfunktion
•2 zusätzliche Kontakteingänge
•Rangiergang (mit freier Funktions-
zuordnung)
•einfache Funktionszuordnung für alle
Funktionsausgänge
•alle Funktionsausgänge frei adres-
sierbar (F1 - F16)
•Gesamtbelastbarkeit 4 Ampere
(Motorendstufe und Funktionsaus-
gänge)
•Motorendstufe mit 3,5 Ampere be-
lastbar (für bis zu 2 Motoren)
•Spannungspufferanschluss für unter-
brechungsfreien Lauf integriert
•Überlast- und Temperaturschutz für
Motor- und Funktionsausgänge
•Resetfunktion für alle CV-Werte
•Firmware updatefähig
1.2 Lieferumfang
•eMOTION XL Dekoder
•LGB® DCC-Schnittstellenkabel
•2 LGB® -Getriebeanschlusskabel
(je 4 Stck.)
•2 Schrauben 2,9 x 13 mm
•2 Schrauben 2,9 x 19 mm
•Anschlussanleitung
• Kongurationsanleitung
•Light and function outputs may be
dimmed and activated in analog
mode
•Programmable blinking light, short-
time function, and pulse generator
function
•2 additional contact inputs
•Switching speed (with free function
mapping)
•Easy to use function mapping
•Free command allocation of all
function outputs (F1 - F16)
•Maximum total load 4 Amps (motor
and function output)
•3 Amps motor power amplier
(usable for 2 motors)
•Connector for power buffer (accesso-
ry) for smooth running integrated
•Overload and temperature protection
for motor and function outputs
•Reset function for all CV values
•Firmware easy to be updated
1.2 Scope of Supply
•eMOTION XL Decoder
•LGB® DCC-interface cable
•2 LGB® -motorblock connecting cables
(4 pcs. each)
•2 Screws 2,9 x 13 mm
•2 Screws 2,9 x 19 mm
•Connection manual
• Conguration manual
991016_BDA_eMOTION_XL_2013_04_ML.indd 5 17.04.2013 12:03:12

6
2. Inbetriebnahme
Bauen Sie den Dekoder sorgfältig
nach den Anschlussplänen in dieser
Bedienungsanleitung in die Lok ein. Der
Dekoder ist generell gegen Kurzschlüsse
oder Überlastung gesichert. Werden
jedoch beim Einbau Kabel vertauscht
oder Kabel verschiedener Funktionen
(z.B. Gleis + Motor) kurzgeschlossen,
kann diese Sicherung nicht wirken und
der Dekoder wird zerstört.
2.1 Motor- und Gleisanschluss
Verbinden Sie das weiße (Gleis +) und
braune (Gleis -) Kabel mit dem Gleisan-
schluss des Getriebes.
Verbinden Sie das gelbe (Motor +) und
grüne (Motor -) Kabel mit dem Motor
im Getriebe.
Für den Einbau in Loks mit 2 Motoren
sind 2 Sätze der Getriebeanschlusskabel
im Lieferumfang enthalten.
2. Hook-Up
Install your decoder in compliance with
the connecting diagram in this manual.
The decoder is protected against shorts
and excessive loads.
However, in case of a connection error
e.g. a short between a light and the
motor, this safety feature cannot work
and the decoder will be destroyed
subsequently.
2.1 Motor and track connection
Connect the white (+) and the brown
(-) wire to the track power leads of the
motor block.
Connect the yellow (+) and the green
(-) wire to the motor leads of the motor
block.
For dual motor block installation two
sets of cables are supplied with the
package.

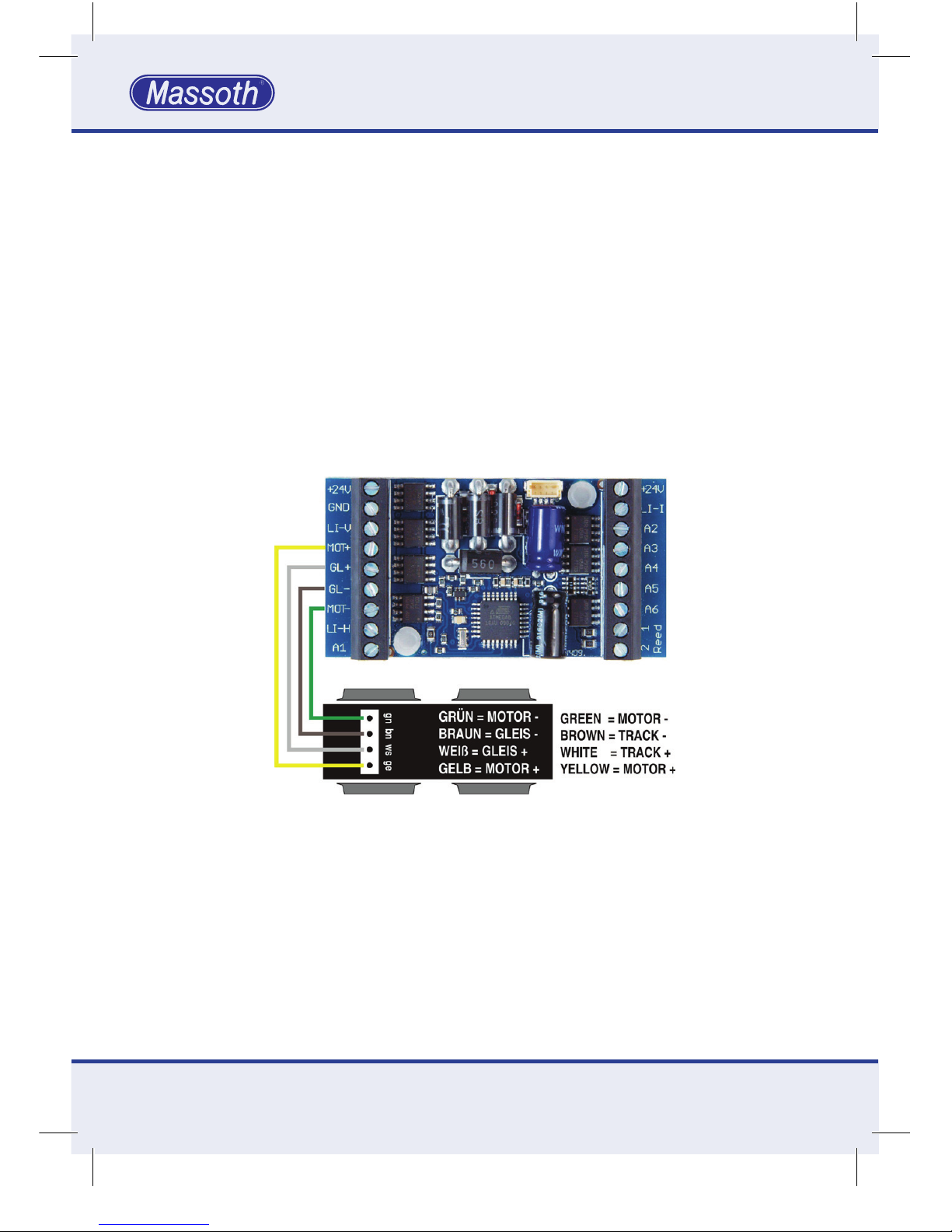

Abbildung 1: Anschluss an Motor + Gleis
Illustration 1: Connection diagram track / motor
991016_BDA_eMOTION_XL_2013_04_ML.indd 6 17.04.2013 12:03:13

7
2.2 Einbau
Sie können den Dekoder mit dem beilie-
genden Schrauben befestigen.
Beachten Sie aber hierbei unbedingt,
das Sie mit dem Schraubenkopf kein
Kabel beschädigen!
Achten Sie beim Befestigen darauf, das
kein Kurzschluss zu anderen Teilen
entsteht.
Zusätzliche Kabel für weitere Funktionen
nur mit einem kleinen Lötkolben anlöten
um Kurzschlüsse zu Bauteilen oder be-
nachbarten Anschlüssen zu vermeiden.
Vertauschen Sie keine Anschlusskabel,
das kann zur Zerstörung führen!
Die Ränder können bei Bedarf abgebro-
chen werden.
3. Erweiterte Einstellungen
Hier nden Sie alle zusätzlichen Funkti-
onen des Dekoders.
3.1 Anschlüsse auf der Oberseite
2.2 Installation
The decoder may be mounted with the
screws provided.
Caution: Make sure that there is no
short circuit caused by the mounting
screws.
Use a small soldering iron to prevent
short circuits with other electronic
components or solder pads.
Do not mix up the wires, this may
lead to severe damage or destroy the
decoder!
To minimize the size of the decoder the
rims may be snapped off.
3. Advanced settings
Here you can nd all additional func-
tions of the decoder.
3.1 Terminals on the upper side

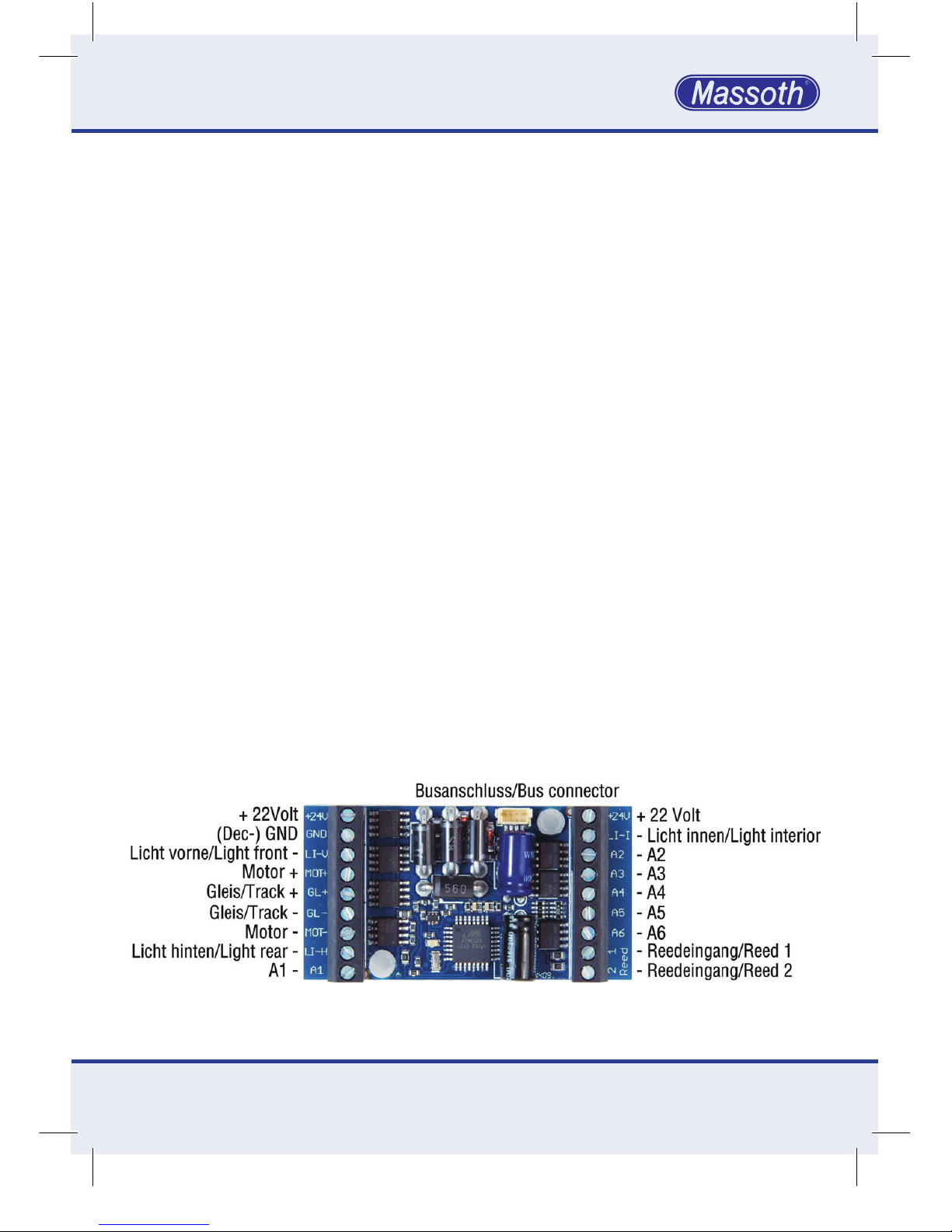

Abbildung 2: eMOTION Dekoder Anschlüsse
Illustration 2: eMOTION contact assignment
991016_BDA_eMOTION_XL_2013_04_ML.indd 7 17.04.2013 12:03:13

8
GL- Gleis (-) Braunes Kabel zum
Getriebeanschluss
GL+ Gleis (+) Weißes Kabel zum
Getriebeanschluss
MOT- Motor (-) Grünes Kabel zum
Getriebeanschluss
MOT+ Motor (+) Gelbes Kabel zum
Getriebeanschluss
GND Dauerhafter (-) Pol. (Z.B. für
einen Pufferanschluss)
+ 22V
Gemeinsamer Anschluss (+)
für Lampen- und
Funktionsausgänge
LI-V Licht vorne (-)
LI-H Licht hinten (-)
LI-I Licht innen (-)
A1 Funktionsausgang 1 (-), div.
Blinkfunktionen, Impuls
A2
Funktionsausgang 2 (-), div.
Blinkfunktionen, Impuls,
Wechselblinker
A3
Funktionsausgang 3 (-), div.
Blinkfunktionen, Impuls,
Servo
A4
Funktionsausgang 4 (-), div.
Blinkfunktionen, Impuls,
Wechselblinker
A5
Funktionsausgang 5 (-), div.
Blinkfunktionen, Impuls,
Buffer Control
GL- track (-) brown wire to the
motor block
GL+ track (+) white wire to the
motor block
MOT- motor (-) green wire to the
motor block
MOT+ motor (+) yellow wire to the
motor block
GND GND (-) e. g. for a power
buffer
+ 22V
Common terminal (+)
for light and function
outputs
LI-V front light (-)
LI-H rear light (-)
LI-I interior light (-)
A1 function output 1 (-), some
ashing functions, pulse
A2
function output 2 (-), some
ashing functions, pulse,
alternate ashing
A3
function output 3 (-),
some ashing functions,
pulse, RC
A4
function output 4 (-), some
ashing functions, pulse,
alternate ashing
A5
function output 5 (-), some
ashing functions, pulse,
buffer control
991016_BDA_eMOTION_XL_2013_04_ML.indd 8 17.04.2013 12:03:13

9
A6 Funktionsausgang 6 (-),
Taktgebersimulation
Reed1 Kontakteingang 1,
Pendelfunktion
Reed2 Kontakteingang 2,
ohne Funktion
Anschluss und Benutzung der erwei-
terten Funktionen (Servo, Taktgeber,...)
entnehmen Sie Bitte der Kongurations-
anleitung.
3.2 Licht und Funktionsausgänge
Die folgende Zeichnung stellt die
Verschaltung der einzelnen Licht- und
Funktionsausgänge dar. Der Pluspol ist
der gemeinsame Pol für alle Funkti-
onsausgänge, der Minuspol wird einzeln
für jede Funktion durch das Digitalsys-
tem geschaltet.
Der Kontakteingang 1 ist hier auch
gegen den Pluspol zu schalten.
A6 function output 6 (-),
pulse generation
Reed1 contact input 1,
shuttle operation
Reed2 contact input 2,
without function
Information about how to connect and
use the additional functions (e.g. RC
servo, chuff sensor…) may be found in
the Conguration Manual.

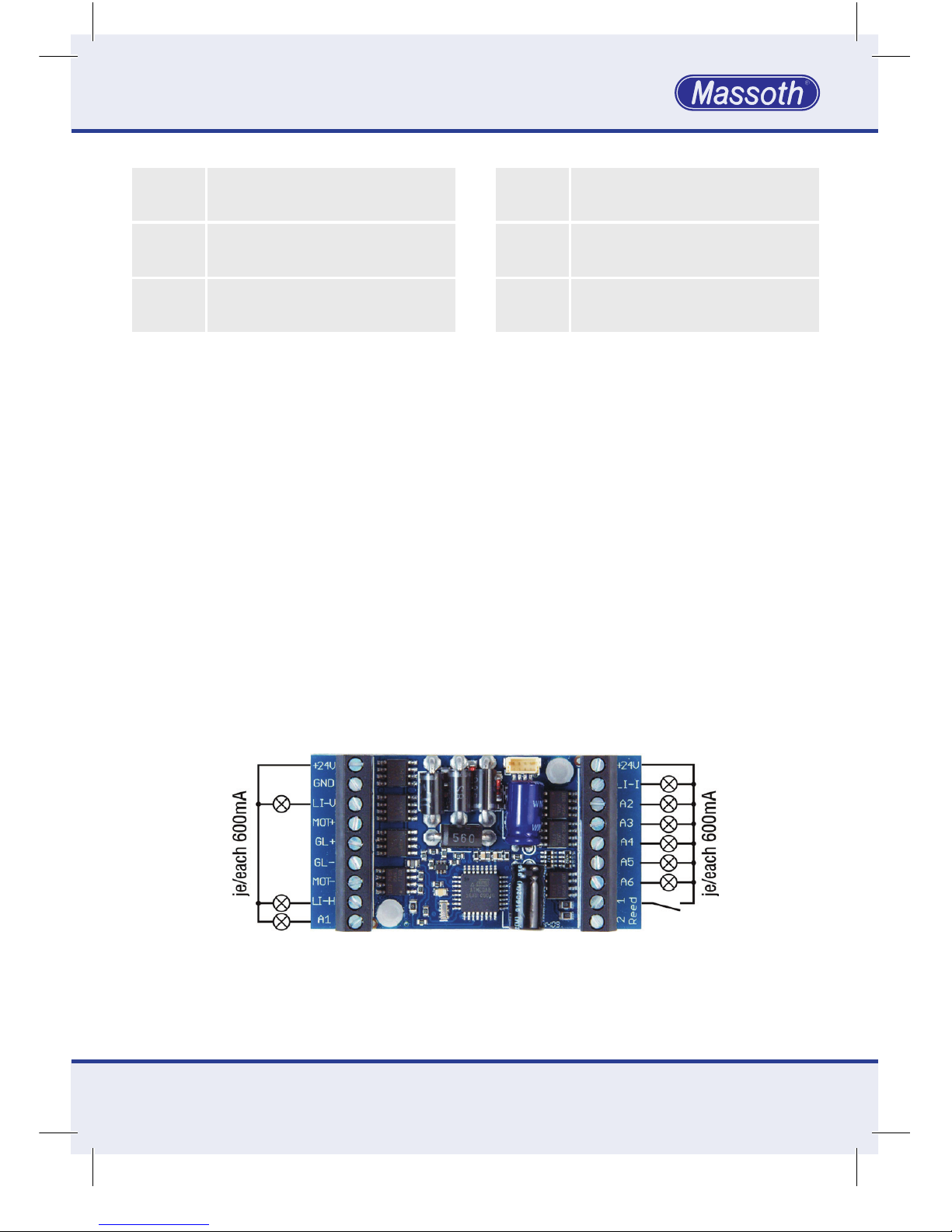

3.2 Light- and function outputs
Illustration 3 shows the wiring diagram
of the light- and function outputs. The
plus terminal (22V) is the common
terminal for all function outputs. The
negative pole is switched individually by
the respective outputs of the decoder.
The reed contact 1 is operated the same
way.
Abbildung 3: Verschaltung der Licht- und Funktionsausgänge (Glühbirnensymbol
steht für allgemeinen Verbraucher)
Illustration 3: Connection of the light- and function outputs (the bulb symbol stands
for all regular loads)
991016_BDA_eMOTION_XL_2013_04_ML.indd 9 17.04.2013 12:03:14

10
3.3 Einbau in Loks ohne Schnitt-
stelle
Generell lässt sich der Dekoder in Loks
ohne Schnittstelle besonders einfach
einbauen. Dabei wird der Dekoder mit
Hilfe der mitgelieferten Kabel direkt am
Getriebe angeschlossen. Der Aufbau des
Getriebes kann abhängig vom Hersteller
unterschiedlich sein.
ACHTUNG: Bei Piko®-G Loks sind die
Motor- und Gleisanschlüsse gegenü-
ber LGB®-Getrieben vertauscht!
3.4 Einbau in Loks mit LGB®
Dekoder-Schnittstelle
Mit dem LGB® Schnittstellenkabel
(Art.-Nr. 8150602) kann der Dekoder
zusätzlich an LGB® Loks mit Dekoder-
schnittstelle eingebaut werden. Über
3.3 Installation without interface
Installation in a locomotive without
interface is pretty simple. The decoder
must be connected to the 4 leads of the
motor block utilizing the color coded
wires provided. The design of the motor
block may vary with the manufacturer.
Note: The motor and track connec-
tion with PIKO®-G locos is switched
compared to LGB®.
3.4 Installation with LGB®decoder
interface
Using the LGB®interface cable (Item
8150602) the eMOTION XL decoder
may be installed into locomotives
equipped with a decoder interface. The
Abbildung 4: Anschluss am LGB®Getriebe
Illustration 4 : Hook-up at LGB®motor block
991016_BDA_eMOTION_XL_2013_04_ML.indd 10 17.04.2013 12:03:14

11
dieses Kabel können die Licht- und
Soundfunktionen der Lok gesteuert
werden.
3.5 Einbau in Loks mit LGB® DCC
Schnittstelle
Zum Anschluss des eMOTION XL
Dekoders an eine LGB®DCC Schnitt-
stelle schließen Sie den Dekoder gemäß
Abbildung 6 an. Benutzen Sie hierzu
das beiliegende LGB®DCC Schnittstel-
lenkabel.
interface cable controls all lights and
other special functions of the locomo-
tive.
3.5 Installation with LGB® DCC
interface
The eMOTION XL decoder comes with
a LGB®DCC interface cable which is to
be used with locomotives that provide
a LGB®DCC interface. Illustration 6
shows the wiring diagram.

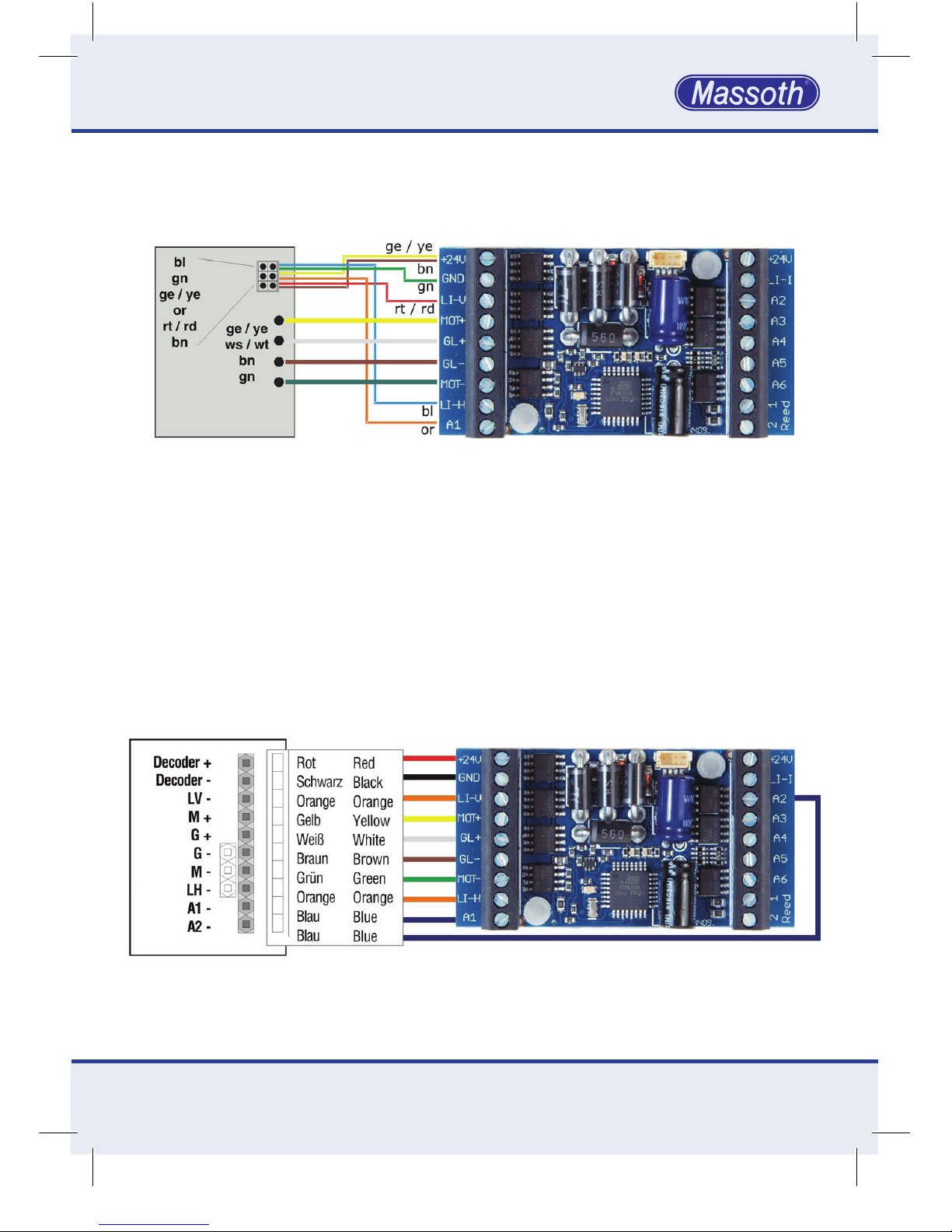

Abbildung 5: Einbau in Lok mit LGB®Dekoder-Schnittstelle
Illustration 5: Installation with LGB®decoder interface
Abbildung 6: Einbau in Lok mit LGB®DCC Schnittstelle
Illustration 6: Installation with a LGB®DCC interface
991016_BDA_eMOTION_XL_2013_04_ML.indd 11 17.04.2013 12:03:15

12
3.6 Einbau in Loks mit Aristocraft
DCC Schnittstelle
Der Einbau des eMOTION XL Lok-
dekoders ist auch in ARISTOCRAFT
Loks möglich. Dabei kann auch die
ARISTOCRAFT DCC Schnittstelle mit
beiliegendem Schnittstellenkabel
genutzt werden. Große ARISTOCRAFT
Loks besitzen teilweise bis zu 4 Mo-
toren. Dabei kann der Stromverbrauch
einer Lok auf bis zu 6 Ampere steigen.
In diesem Fall sollten Sie unseren
eMOTION XXL-Dekoder auswählen (Art.
Nr.: 8153001).
Abbildung 7 zeigt die Belegung der
Schnittstelle.

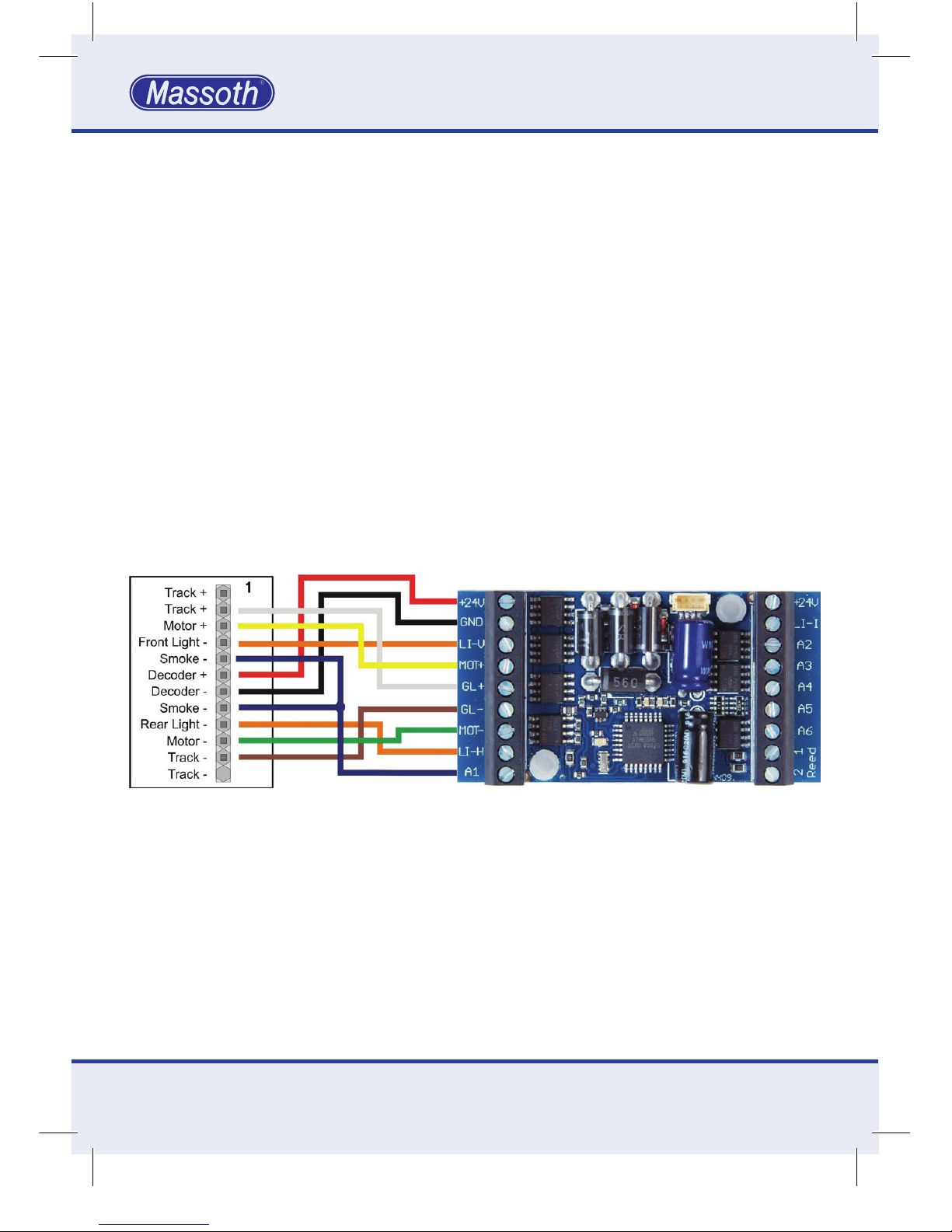

3.6 Installation with a Aristocraft
DCC interface
The eMOTION XL decoder may be easily
installed into Aristocraft locomotives
utilizing the same 10-pole interface
cable as in LGB®locomotives.
Note: Big Aristocraft locomotives may
have up to 4 driving motors and they
may draw up to 6 Amps. In this case we
recommend using the eMOTION XXL
decoder (Item 8153001). Illustration 7
shows the wiring diagram.
Abbildung 7: Anschluss des Dekoders an die Aristocraft DCC Schnittstelle
Illustration 7: Installation into Aristocraft locomotives
991016_BDA_eMOTION_XL_2013_04_ML.indd 12 17.04.2013 12:03:15

13
3.7 Anschluss SUSI/Massoth-Bus
An diesen 4 poligen SUSI Stecker kann
z.B. ein gepulster Verdampfer oder
Soundmodule nach SUSI-Norm ange-
schlossen werden. Die Programmierung
des Anschlusses entnehmen Sie Bitte
der Kongurationsanleitung.
4. Technische Daten
Spannungsversorgung: 0-24 V DC/DCC
(kurzzeitig max. 27V)
Gesamtbelastbarkeit: Max. 4A
Motorausgang: Max. 3,5A, 70Hz-16KHz,
lastgeregelt, Digital und Analog
Lichtausgänge: Max. je 0,6A, 22V
dimmbar
Funktionsausgänge 1 - 6: Max. je 0,6A,
22V dimmbar (Max. 1,3A in Summe
aller Licht- und Funktionsausgänge)
Temperaturbereich: -20 - +50°C
Abmessungen: 50 x 32 x 12 mm
(L x B x H)
Hinweis zur Temperatur: Um Kondens-
wasserbildung zu vermeiden benutzen
Sie die Elektronik bei Temperaturen
unter 0°C nur, wenn diese vorher aus
einem beheizten Raum kommt. Die
Eigenwärme des Fahrbetriebs reicht
aus um Kondenswasserbildung zu
verhindern.
3.7 Using the SUSI/Massoth bus
This 4-pole terminal may be used for
e.g. pulsed smoke generators or sound
modules in compliance with the SUSI
norm. Information about programming
this terminal are provided in the Congu-
ration Manual.
4. Technical Data
Power supply: 0-24 V DC/DCC
(momentary max. 27V)
Total load: Max. 4 Amps
Motor output: Max. 3,5A, 70Hz-16KHz,
load controlled, digital and analog
Light outputs: Max. 0,6A each, 22V
dimmable
Function outputs 1 - 6: Max. 0,6A each,
22V dimmable
(Max. 1,3 Amps all light and function
outputs combined)
Temperature range: -4°F - +122°F
Measurements: 50 x 32 x 12 mm
(L x W x H)
Note: In case you intend to utilize this de-
coder below freezing temperatures, make
sure it was stored in a heated environ-
ment before operation to prevent the
generation of condensed water. The heat
generated during operation is sufcient
to prevent condensed water.
991016_BDA_eMOTION_XL_2013_04_ML.indd 13 17.04.2013 12:03:15

14
4.1 Garantie, Reparatur,
Kundendienst
MASSOTH gewährt die Fehlerfreiheit
dieses Produkts für ein Jahr. Die
gesetzlichen Regelungen können in
einzelnen Ländern abweichen.
Verschleißteile sind von der
Garantieleistung ausgeschlossen.
Berechtigte Beanstandungen werden
kostenlos behoben. Für Reparatur- oder
Serviceleistungen übergeben Sie das
Produkt bitte Ihrem Fachhändler oder
senden es direkt an den Hersteller.
Unfrei zurückgesendete Sendungen
werden nicht angenommen. Eine Kopie
des Kaufbelegs wird vorausgesetzt. Für
Schäden durch unsachgemäße
Behandlung oder Fremdeingriff oder
Veränderung des Produkts besteht kein
Garantieanspruch. Der Anspruch auf
Serviceleistungen erlischt unwiderruf-
lich. Auf unserer Internetseite nden
Sie die jeweils aktuellen Broschüren,
Produktinformationen, Dokumentation
und Softwareprodukte rund um
MASSOTH-Produkte.
Irrtümer und Änderungen vorbehalten.
4.1 Warranty, Service, Support
MASSOTH warrants this product against
defects in materials and workmanship
for one year from the original date of
purchase. Other countries might have
different legal warranty situations.
Normal wear and tear, consumer
modications as well as improper use or
installation are not covered. Peripheral
component damage is not covered by
this warranty. Valid warranty claims will
be serviced without charge within the
warranty period. For warranty service
please return the product to you dealer
or send it directly to the manufacturer.
Return shipping charges are not covered
by MASSOTH. Please include your proof
of purchase with the returned goods.
Errors and changes excepted.
Please check our web site for up to
date brochures, product information,
documentation and software updates.
Errors and changes excepted.
991016_BDA_eMOTION_XL_2013_04_ML.indd 14 17.04.2013 12:03:15

15
4.2 Hotline
Serviceanfragen richten Sie bitte an:
Massoth Elektronik GmbH
Mo 14:00-17:30 sowie Do 8:00-12:00
FON [phone]
FAX [phone]
[email protected]
Dieses Produkt entspricht den CE Konformitätsrichtlinien für elek-
trische Kleingeräte in der aktuellen Fassung.
This unit conforms to the CE Standards
Dieses Produkt ist nach den aktuellen EG Richtlinien umgangssprach-
lich „bleifrei“ hergestellt und damit RoHS-konform.
This unit is manufactured according to the latest EG Standards for
lead free manufacturing conforming to RoHS Standard.
Entsorgen Sie das Produkt nicht im Hausmüll. Nutzen Sie bitte den
dafür vorgesehenen Elektroschrott.
Please dispose of according to your State regulations.
Werfen Sie das Produkt nicht in offenes Feuer oder durch Hitze
entammbare Brennstoffe.
Do not dispose of in open re.
4.2 Hotline
For technical support contact:
Massoth Elektronik GmbH, Germany
Mo 2:00-5:30 p.m. Thu 8:00-12:00 a.m.
FON [phone]
FAX [phone]
[email protected]
RoHS
COMPLIANT
032377o
991016_BDA_eMOTION_XL_2013_04_ML.indd 15 17.04.2013 12:03:17

QUALITY
MADE IN
GERMANY
Massoth Elektronik GmbH
Frankensteiner Str. 28 · D-64342 Seeheim · Germany
FON: [phone] · FAX: [phone]
eMail: [email protected] · www.massoth.de
991016 BDA eMOTION XL 2013.04
991016_BDA_eMOTION_XL_2013_04_ML.indd 16 17.04.2013 12:03:17
