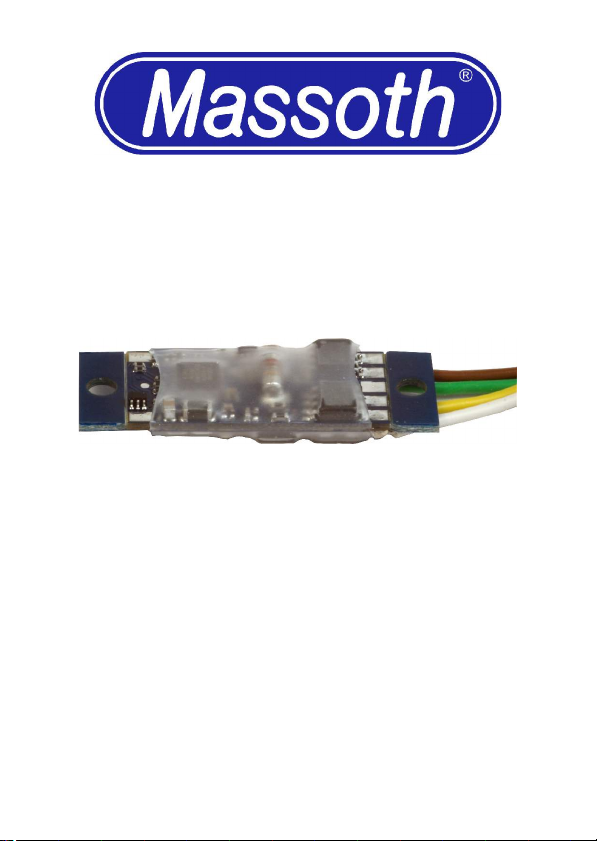

Massoth eMOTION M User manual

eMOTION M
Lokfahrdekoder
Version 2.2 - 06/09
eMOTION M Lokfahrdekoder

! ACHTUNG !
Die Spannung der Licht- und
unktionsausgänge ist im
Auslieferungszustand auf volle
Gleisspannung eingestellt!
Vergewissern Sie sich VOR dem
Anschluss der Lampen und
unktionsausgänge das die
Spannung entsprechend dem
eMotion Konfigurationshandbuch
richtig eingestellt ist!
ür Schäden durch
Nichtbeachtung dieses Hinweises
übernehmen wir keine Haftung.
1 eMOTION M Lokfahrdekoder

Inhaltsübersicht Seite
1. Sicherheitsrelevante Informationen zur Inbetriebnahme 2
1.1. Lieferumfang 3
2. Erste Schritte zur Inbetriebnahme 3
2.1. unktionsumfang 3
2.2. Motor- und Gleisanschluss 4
2.3. Befestigung 4
3. Weitere Anschlussmöglichkeiten 4
3.1. Anschlüsse auf der Oberseite 4
3.2. Anschlüsse auf der Unterseite 5
3.3. Anschluss SuSi-Bus 6
3.4. unktionsumfang + Programmierung 6
4. Technische Daten 6
5. Garantie und Gewährleistungsansprüche 7
5.1. Reparatur, Kundendienst, Support 7
5.2. Urheberrechte 7
6. Hotline 7
6.1. Hersteller 7
1. Sicherheitsrelevante Informationen zur Inbetriebnahme
Wir empfehlen eide Anleitungen gründlich zu lesen, evor Sie den
neuen Dekoder in Betrie nehmen.
Vertauschen Sie keine Anschlusska el, das kann zur Zerstörung führen!
Einige Funktionen sind nur mit der aktuellsten Firmware nutz ar, führen
Sie ei Bedarf ein Update durch.
Beim Festschrau en darauf achten, dass kein Kurzschluss an den
Lötkontakten entsteht. Zusätzliche Ka el für weitere Funktionen nur mit
einem kleinen Lötkol en anlöten um Kurzschlüsse zu Bauteilen oder
enach arten Anschlüssen zu vermeiden.
eMOTION M Lokfahrdekoder 2

1.1. Lieferumfang
eMOTION M Dekoder mit Getriebeanschlusskabel
Klebepad
Handbuch + CV Liste mit grundlegenden unktionen
Sollte eine dieser Positionen im Lieferumfang nicht enthalten oder e-
schädigt sein, so informieren Sie itte Ihren Fachhändler oder wenden Sie
sich direkt an den Hersteller.
2. Erste Schritte zur Inbetriebnahme
Bauen Sie den Dekoder sorgfältig nach den Anschlussplänen in dieser
Bedienungsanleitung in die Lok ein. Der Dekoder ist generell gegen
Kurzschlüsse oder Ü erlastung gesichert. Werden jedoch eim Ein au
Ka el vertauscht oder Ka el verschiedener Funktionen (z.B. Licht mit
Motor) kurzgeschlossen, kann diese Sicherung nicht wirken und der
Dekoder wird zerstört.
Der Dekoder ist im Auslieferungszustand auf die Lokadresse 3 und
14 ahrstufen eingestellt. Möchten Sie eine hohe Lokadresse ab 128
verwenden, müssen Sie CV17 und CV18, sowie CV29 entsprechend
ändern.
Wenn Sie mit 28 ahrstufen fahren, erhöhen Sie CV29 um 2. (Sonst
lässt sich das Licht nicht schalten.)
Wenn Ihr Digitalsystem nur serielle unktionen unterstützt müssen
Sie CV49 = 3 programmieren.
2.1. unktionsumfang
Lokdekoder für Digital- (NMRA-DCC kompati el)
und Analog etrie (Gleichspannung)
2 Lichtausgänge (vorne + hinten)
5 Funktionsausgänge mit vielen Programmiermöglichkeiten.
Ü erlast- und Temperaturschutz für Motor und Funktionen.
Anschluss ü er 4 Getrie eka el und 13 Lötkontakte.
Befestigung ü er 2 Schrau löcher oder Kle epad
3 eMOTION M Lokfahrdekoder

2.2. Motor- und Gleisanschluss
Ver inden Sie das weiße (+) und raune (-) Ka el mit dem
Gleisanschluss des Getrie es.
Ver inden Sie das gel e (+) und grüne (-) Ka el mit dem Getrie e.
2.3. Befestigung
Sie können den Dekoder mit dem eiliegenden Kle epad efestigen.
Alternativ können Sie den Dekoder ü er die eiden Löcher festschrau en.
Beachten Sie a er hier ei un edingt, das Sie mit dem Schrau enkopf
kein Ka el eschädigen!
Achten Sie eim Befestigen darauf, das kein Kurzschluss zu anderen
Teilen entsteht.
Die Ränder mit den Löchern können ei Bedarf a ge rochen werden.
3. Weitere Anschlussmöglichkeiten
Hier finden Sie alle zusätzlichen Funktionen des Dekoders.
3.1. Anschlüsse auf der Oberseite
eMOTION M Lokfahrdekoder 4

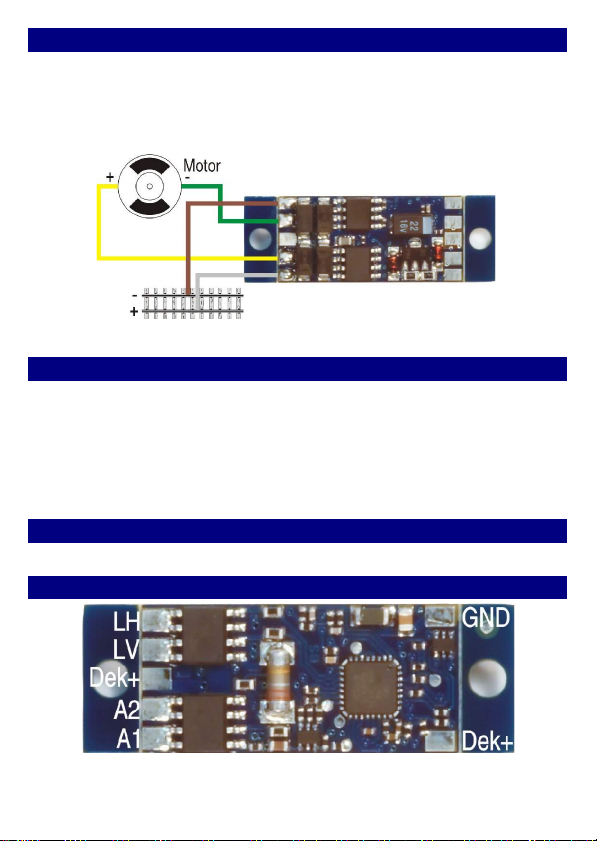

Abbildung 1: Anschluss an Motor + Gleis
Abbildung 2: Belegung der Anschlussflächen oben

LH = Lichtka el hinten (-)
LV = Lichtka el vorne (-)
Dek+ = Gemeinsamer Anschluss (+)
für Lampen- und Funktionsausgänge [SuSi +]
A2 = Funktionsausgang 2 (-)
A1 = Funktionsausgang 1 (-)
GND = Dauerhafter (-) Pol. (z.B. für den Busanschluss, [SuSi -]
3.2. Anschlüsse auf der Unterseite
G- = Gleis (-) Braunes Ka el zum Getrie eanschluss
M- = Motor (-) Grünes Ka el zum Getrie eanschluss.
GND = Dauerhafter (-) Pol. (Z.B. für einen Pufferanschluss)
M+ = Motor (+) Gel es Ka el zum Getrie eanschluss.
G+ = Gleis (+) Weißes Ka el zum Getrie eanschluss.
TxD = Busanschluss DataOut (Für Massoth-Bus) oder [SuSi-Clock]
RxD = Busanschluss DataIn (Für Massoth-Bus) oder [SuSi-Data]
A6 = Funktionsausgang 6 (-), Ausgang Taktge erfunktion [Takt]
5 eMOTION M Lokfahrdekoder

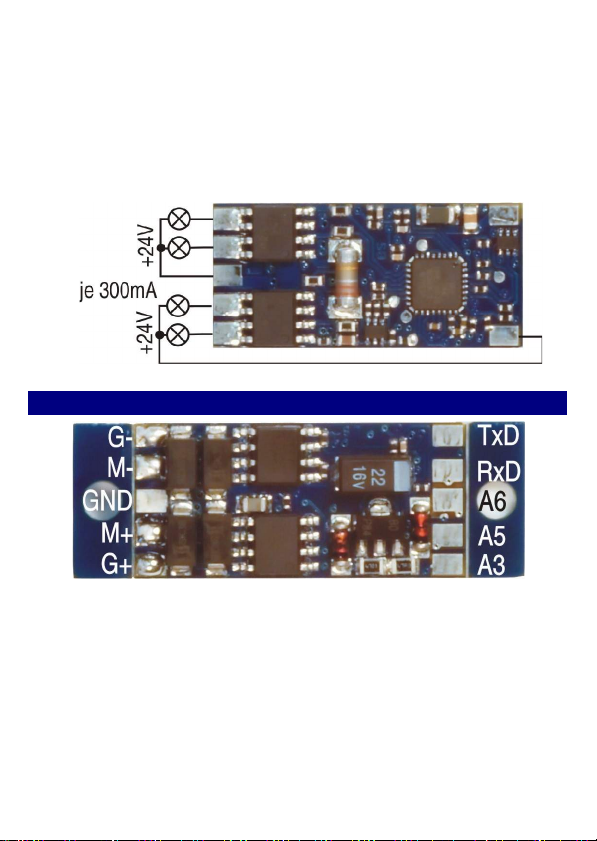

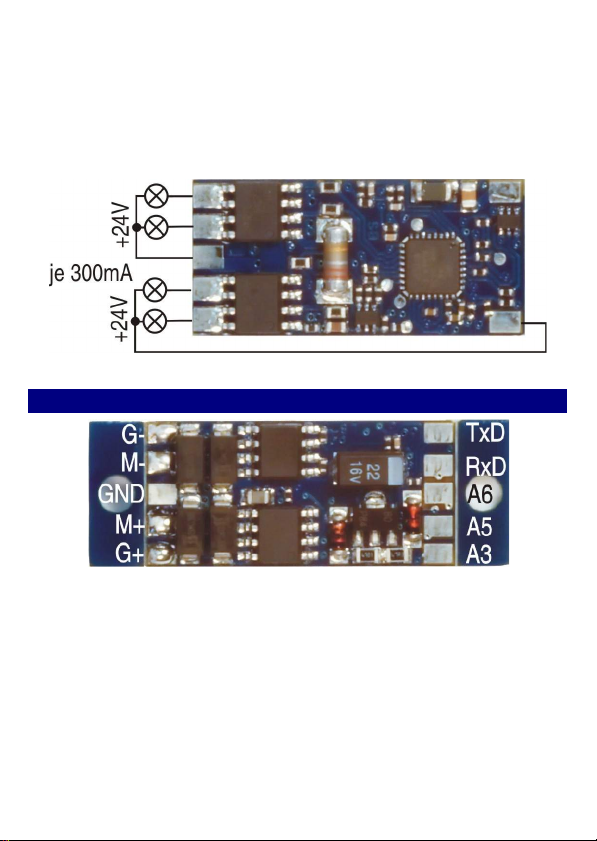

Abbildung 3: Allgemeiner Anschluss von Lampen + ubehör
Abbildung 4: Belegung der Anschlussfächen unten

A5 = Funktionsausgang 5 (-), Steuerpin Spannungspuffer [BC]
A3 = Funktionsausgang 3 (-), Ausgang Servofunktion [Servo]
Anschluss und Benutzung der erweiterten Funktionen
(Servo,Taktge er,...) entnehmen Sie Bitte der Funktions eschrei ung.
3.3. Anschluss SuSi-Bus
Für den Anschluss eines SuSi-Bausteins müssen die 4 Ka el an den
Dekoder angelötet werden.
➢ Schwarz = GND (SuSi -) ➢ Rot = Dek+ (SuSi +)
➢ Grau = RxD (SuSi-Data) ➢ Blau = TxD (SuSi-Clock)
Die nötige CV-Programmierung entnehmen Sie Bitte der CV-Liste.
3.4. unktionsumfang + Programmierung
Den ausführlichen Funktionsumfang und die Programmiermöglichkeiten
entnehmen Sie Bitte der Funktions eschrei ung.
4. Technische Daten
Spannungsversorgung: 0-24 V DC/DCC (kurzzeitig max. 27V)
Gesamt elast arkeit: Max. 2A
Motorausgang: Max. 1,2A, 70Hz-16KHz, lastgeregelt, Digital und Analog
Lichtausgänge: Max. je 0,3A, 22V dimm ar
Funktionsausgänge 1 + 2: Max. je 0,3A, 22V dimm ar
Funktionsausgang 3: Max. 0,01A, 5V
Funktionsausgang 5+6: Max. je 0,05A, 22V
(Max. 1A in Summe aller Licht- und Funktionsausgänge)
Temperatur ereich: -20 - +50°C
A messungen: 27 x 14 x 6,5 mm (L x B x H)
Hinweis zur Temperatur: Um Kondenswasser ildung zu vermeiden
enutzen Sie die Elektronik ei Temperaturen unter 0°C nur, wenn diese
vorher aus einem eheizten Raum kommt. Die Eigenwärme des Fahr-
etrie s reicht aus um Kondenswasser ildung zu verhindern.
eMOTION M Lokfahrdekoder 6

5. Garantie und Gewährleistungsansprüche
Massoth garantiert die Fehlerfreiheit dieses Produkts für ein Jahr. Darü erhinaus esteht in Deutschland
ein Gewährleistungsanspruch von 2 Jahren. Der Anspruch auf Serviceeistungen durch den Hersteller
erlischt durch eine zweckentfremdete Nutzung sofort und unwiderruflich. Irrtümer und Änderungen
vor ehalten.
5.1. Reparatur, Kundendienst, Support
Für Schäden durch unsachgemäße Behandlung oder Fremdeingriff oder Veränderung des Produkts
esteht kein Garantieanspruch. Zuwiderhandlungen ewirken zwingend Garantieverlust und generelle
Reparaturverweigerung. Berechtigte Beanstandungen werden kostenlos nachge essert. Für Reparatur-
oder Serviceleistungen ü erge en Sie das Produkt itte Ihrem Fachhändler oder senden es ausreichend
frankiert an den Hersteller. Eine Kopie des Kauf elegs wird vorausgesetzt. Unfrei zugesendete Ware wird
nicht angenommen.
Um Beratung, Hilfestellung oder Servicedienstleistungen in Anspruch zu nehmen, wenden Sie sich itte
an Ihren Fachhändler. Im Internet finden Sie detaillierte Informationen und Dokumentation zu diesem
Produkt. Dort steht auch eine FAQ-Liste zur Verfügung. E enso erhalten Sie auch neuste Software und
aktuelle Produktdokumentation zu Produkten.
5.2. Urheberrechte
MASSOTH® und DiMAX® sind eingetragene Warenzeichen der Massoth Elektronik Gm H, Seeheim,
Deutschland. LGB® ist ein eingetragenes Warenzeichen und Eigentum des entsprechenden Inha ers. An-
dere Warenzeichen sind e enfalls geschützt. Texte, Bilder und Zeichnungen unterliegen dem Urhe er-
rechtsschutz der Massoth Elektronik Gm H, insofern nicht anders gekennzeichnet, und dürfen ohne
schriftliche Genehmigung der Massoth Elektronik Gm H nicht genutzt werden.
Dieses Produkt entspricht den CE Konformitätsrichtlinien für elektrische Kleingeräte in der aktuellen
Fassung.
RoHS Dieses Produkt ist nach den aktuellen EG Richtlinien umgangssprachlich „ leifrei“ hergestellt und damit
RoHS-konform.
Entsorgen Sie das Produkt nicht im Hausmüll. Nutzen Sie itte den dafür vorgesehenen Elektroschrott.
Werfen Sie das Produkt nicht in offenes Feuer oder durch Hitze entflamm are Brennstoffe.
6. Hotline
Serviceanfragen Bitte an: [email protected]
Telefonisch zu Hotlinezeiten: 06151-3507738
Montag: 14:00 – 17:30 Donnerstag: 8:00 – 12:00
6.1. Hersteller
Massoth Elektronik GmbH
rankensteiner Str. 28
64342 Seeheim
Tel.: [phone]
ax: 06151 35077-44
[email protected]
[email protected]
www.massoth.de
7 eMOTION M Lokfahrdekoder

eMOTION M
Locomotive Driving Decoder
Version 2.2 - 06/09
eMOTION M Lokfahrdekoder 8

! ATTENTION !
The factory setting of the light
and function outputs is
full track voltage!
Make sure that the outputs are set
to the appropriate value according
to the CV list before hooking up
the lights or other units.
We cannot be held responsible
for damages if this is disregarded.
9 eMOTION M Lokfahrdekoder

Summary Seite
1. General and safety details 10
1.1. Scope of supply 11
2. Basic information for the installation 11
2.1. Properties of the eMOTION M decoder 11
2.2. Hook-up of motor and track power 12
2.3. Mounting instructions 12
3. Additional terminals 12
3.1. Terminals on the upper side 12
3.2. Terminal on the back side 13
3.3. Hook-up to SuSi-bus 14
3.4. unctions and programming 14
4. Technical specifications 14
5. Warranty 15
5.1. Service and support 15
5.2. Copyrights 15
6. Hotline 15
6.1. Manufacturer 15
1. General and safety details
We highly recommend to study oth manuals thoroughly efore operating
your new decoder.
Do not mix up any wires as this may lead to serious damage of the
decoder! Some functions may only e availa le with the latest software
version. Perform an update if necessary.
Use caution when mounting the decoder with screws. Make sure that
there is no short circuit at the soldering pads. Please use a small
soldering iron when adding wires to additional soldering pads. This
prevents short circuits in the area of the soldering pads.
eMOTION M Lokfahrdekoder 10

1.1. Scope of supply
eMOTION M Decoder with wiring for motor block
Double-sided mounting tape
Manual + CV List of the basic functions
In case one of the items listed a ove is damaged or missing, please con-
tact your dealer or the manufacturer directly.
2. Basic information for the installation
Install your decoder in compliance with the wiring diagram in this manual.
The decoder is protected against short circuits and excessive loads.
However, in case of a connection error e.g. a short etween a light and
the motor, this safety feature cannot work and the decoder will e
destroyed su sequently.
The decoder is originally programmed to address #3 with 14 speed
steps. In case you want to use a high address, you have to program
CV17, CV18, and CV29 accordingly. If you want to use 28 speed
steps you need to add „2“ to CV29. Otherwise the lights might not
work or may flicker.
In case your digital control system only supports serial data
functions, you need to set CV49 to „3“.
2.1. Properties of the eMOTION M decoder
Loco driving decoder for digital- (NMRA-DCC compati le)
and analog operation (DC)
2 Light outputs (front + rear)
5 Function outputs with various programming options
Overload and overheat protection for motor control and all function
outputs
Hook-up via 4 motor lock wires and 13 soldering pads
Mounting y 2 screws or dou le-sided tape
11 eMOTION M Lokfahrdekoder

2.2. Hook-up of motor and track power
Connect the white (+) and the rown (-) wire to the track power leads of
the motor lock.
Connect the yellow (+) and the green (-) wire to the motor leads of the
motor lock.
2.3. Mounting instructions
You may mount the decoder with either the supplied dou le-sided tape or
with two screws using the mounting holes.
Please do not damage any ca les with the screw heads!
Make sure not to produce a short circuit during mounting.
The rims holding the mounting holes may e snapped off.
3. Additional terminals:
3.1. Terminals on the upper side
eMOTION M Lokfahrdekoder 12
Illustration 5: Hook-up of motor and track power
Illustration 6: Soldering pads upper side

LH = rear light (-)
LV = front light (-)
Dek+ = terminal for dec (+) for lights and function outputs [SuSi +]
A2 = function output 2 (-)
A1 = function output 1 (-)
GND = GND (-) e.g. for the us terminal and SuSi -
3.2. Terminals on the back side
G- = track (-) rown wire to the motor lock
M- = motor (-) green wire to the motor lock
GND = GND (-) e. g. for a power uffer
M+ = motor (+) yellow wire to the motor lock
G+ = track (+) white wire to the motor lock
TxD = us terminal Data-Out (for Massoth- us) or [SuSi-clock]
RxD = us terminal Data-In (für Massoth- us) or [SuSi-data]
A6 = function output 6 (-), output for pulse simulation [chuff]
13 eMOTION M Lokfahrdekoder
Illustration 8: Soldering pads on the back side
Illustration 7: basic hook-up of light bulbs and other loads

A5 = function output 5 (-), control output for power uffer [BC]
A3 = function output 3 (-), output for RC servo control
Please find the hook-up instructions and operating instructions for the
advanced functions (RC servo, pulse simulation) in the Functions Manual.
3.3. Hook-up to SuSi-bus
The hook-up of SuSi- us components requires soldering four wires to the
decoder.
➢lack = GND (SuSi -) ➢red = Dec+ (SuSi +)
➢grey = RxD (SuSi-Data) ➢lue = TxD (SuSi-clock)
Please check the CV list for the required CV settings.
3.1. unctions + programming
Please find a detailed description of the functions and the programming
options in the Functions Manual.
4. Technical specifications
Power supply: 0-24 V DC/DCC (momentary max. 27V)
Total load: Max. 2A
Motor output: Max. 1,2A, 70Hz-16KHz, load controlled, digital and analog
Light outputs: Max. 0,3A each, 22V dimma le
Function outputs 1 + 2: Max. 0,3A each, 22V dimma le
Function output 3: Max. 0,01A, 5V
Function outputs 5+6: Max. 0,05A each, 22V
(Max. 1A all light and function outputs com ined)
Temperature range: -4°F - +122°F
Measurements: 27 x 14 x 6,5 mm (L x W x H)
Note: If you intend to utilize this decoder elow freezing temperatures,
make sure it was stored efore in a heated environment efore operation
to prevent the generation of condensed water. The heat generated during
operation is sufficient to prevent condensed water.
eMOTION M Lokfahrdekoder 14

5. Warranty
MASSOTH warrants this product for 1 year from the original date of purchase. This product is warranted
against defects in materials and workmanship. Peripheral component damage is not covered y this
warranty. Normal wear and tear, consumer modifications as well as improper use or installation are not
covered.
5.1. Service and support
Massoth cannot e responsi le for damage due to improper use and alterations made y the customer.
This voids your warranty instantly and irrevoca ly. Valid Warranty Claims will e serviced without charge
within the warranty period. To initiate a warranty claim, please contact your dealer or Massoth/MASSOTH
ELECTRONICS USA for an RMA (Return Merchandise Authorization). Massoth/MASSOTH
ELECTRONICS USA cannot e responsi le for return shipping charges to our repair facility. Please
include your Proof of Purchase with the returned goods. Contact your dealer for service and support. Our
we site provides you with detailed information and documentation for your product as well as an FAQ list.
The latest software and documentation may e downloaded from our download center.
5.2. Copyrights
Massoth® and DiMAX® are registered trademarks y Massoth Elektronik Gm H, Seeheim, Germany. LGB® is a registered
trademark and property of its respective owner. All other trademarks printed are registered trademarks as well. No parts of
this work may e reproduced or transmitted in any form or y any means, electronic or mechanical, including photocopying
and recording, or y any information storage or retrieval system without the prior written permission y Massoth Elektronik
Gm H unless such copying is expressly permitted y federal copyright law.
This product conforms to the current CE Standards for small electric appliances.
RoHS This product is manufactured according to the latest EG Standards for lead free manufacturing
conforming to RoHS Standard.
Please dispose of according to your State regulations.
Do not dispose of in open fire.
6. Hotline
Europe: [email protected]
hotline phone: [phone]
Monday: 14:00 – 17:30 Thursday: 8:00 – 12:00
USA: [email protected]
or call: 770-886-6670
Mo thru Fri 0900am – 0500pm EST
6.1. Manufacturer
Massoth Elektronik GmbH
rankensteiner Str. 28
64342 Seeheim
GERMANY
Tel.: [phone]
ax: (49) 06151 35077-44
[email protected]
[email protected]
www.massoth.de
15 eMOTION M Lokfahrdekoder
