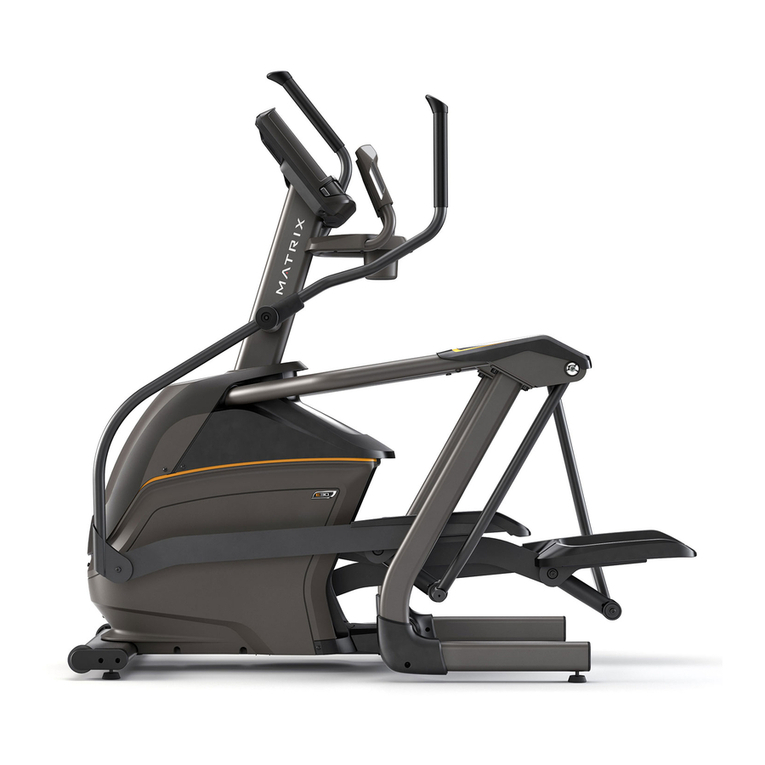

Matrix Retail E30 User manual

E30
E50

2
3 ENGLISH
8 FRANÇAIS
13 ESPAÑOL

3
WARNING!
There are several areas during the assembly process that special
attention must be paid. It is very important to follow the assembly
instructions correctly and to make sure all parts are rmly tightened. If
the assembly instructions are not followed correctly, the equipment could
have parts that are not tightened and will seem loose and may cause
irritating noises. To prevent damage to the equipment, the assembly
instructions must be reviewed and corrective actions should be taken.
PARTS INCLUDED:
F1 Elliptical Frame
F1 Console Mast
F1 Console Mast Boot
F2 Upper Dual Action Arms
F2 Lower Dual Action Arms
F2 Handlebar Caps
F2 Pedals with Inserts
F2 Transport Handles
F1 Power Cord
F1 Hardware Kit
Console sold separately
ASSEMBLY
Before proceeding, nd your elliptical’s serial number located on a barcode
sticker and enter it in the space provided below.
SERIAL NUMBER
MODEL NAME
FE30 FE50 MATRIX ELLIPTICAL
* Use the information above when calling for service.
SERIAL NUMBER LOCATION
UNPACKING
Unpack the equipment where you
will be using it. Place the carton
on a level at surface. Never open
box when it is on its side.
NEED HELP?
If you have questions or if there are any missing parts, contact Customer Tech
Support. Contact information is located on the information card.
IMPORTANT NOTES
During each assembly step, ensure that ALL nuts
and bolts are in place and partially threaded.
Several parts have been pre-lubricated to aid in assembly
and usage. Please do not wipe this off. If you have diculty,
a light application of lithium grease is recommended.
TOOLS INCLUDED:
F5 mm Allen Wrench
F6 mm Allen Wrench
F13/17 mm Flat Wrench
FPhillips Screwdriver
ENGLISH

4
CONSOLE
CONSOLE MAST
TOP CAP
LOWER HANDLEBAR
POWER CORD SOCKET
LINK ARM
RESISTANCE TOGGLES
UPPER HANDLEBAR
PULSE GRIPS
WATER BOTTLE HOLDER
TOP HAND RAIL
SWING ARM
FOOT PADS
PEDAL ARM
TRANSPORT HANDLE (REMOVE BEFORE USE)
E30 SHOWN
ENGLISH

5
A Open HARDWARE FOR STEP 1.
B Remove 4 PRE-INSTALLED SCREWS (5) and
TOP CAP COVER (6)from MAIN FRAME (4).
C Carefully pull the CABLE (1) through the
CONSOLE MAST (2) using the LEAD WIRE
(3) located inside the CONSOLE MAST (2).
D Attach CONSOLE MAST (2) to MAIN
FRAME (4) using 4 BOLTS (A) and 4 FLAT
WASHERS (B). Tighten to 40 Nm / 29 lb-ft.
E Attach the TOP CAP COVER (6) to the MAIN
FRAME (4) using 4 PRE-INSTALLED SCREWS (5).
F Attach the CONSOLE MAST BOOT (7) to the
TOP CAP COVER (6) by snapping it into place.
4
5
B
A
3
1
5
6
7
1
2
1 2
2
8
E
F
H
9
G
A Open HARDWARE FOR STEP 2.
B Slide LOWER DUAL ACTION ARM
(8) onto the CONSOLE MAST (2)
C Attach using 1 FLAT WASHER
(E), 1 HANDLEBAR CAP (9), 1
FLAT WASHER (F), 1 SPRING
WASHER (G) and 1 BOLT (H).
Tighten to 40 Nm / 29 lb-ft.
D Repeat on other side.
Hardware For Step 3
Description Qty
E
F
G
H
Flat Washer (26 mm)
Flat Washer (19 mm)
Spring Washer
Bolt
2
2
2
2
Hardware For Step 1
Description Qty
A
B
Bolt
Flat Washer
4
4
Note: Be careful not to pinch
any wires while attaching the
upper assembly.
ENGLISH

6
13
2
K
1
L
14
8
9
J
I
11
12
10
E50
A Open HARDWARE FOR STEP 3.
B Attach the LINK ARM (9) to the LOWER DUAL
ACTION ARM (8) using 1 BOLT (I). 1 NUT (J).
C Slide the HANDLEBAR BOOT (10) halfway up the UPPER
DUAL ACTION ARM (11). Loosen PRE-ATTACHED SET
SCREWS (12) before sliding the UPPER DUAL ACTION
ARM (11) onto the LOWER DUAL ACTION ARM (8). Make
sure handlebars are joined together completely.
D Secure the UPPER DUAL ACTION ARM (11)
using PRE-ATTACHED SET SCREWS (12).
E Repeat steps B–D on other side.
3 4
Hardware For Step 3
Description Qty
I
J
Bolt
Nut
2
2
A Open HARDWARE FOR STEP 4.
B Connect the CABLES (1) to the CONSOLE
(13) and carefully tuck the excess
cable into the CONSOLE MAST (2).
C Attach the CONSOLE (13) to the
CONSOLE MAST (2) using 4 BOLTS (K).
D Attach PEDAL (14) to LINK ARM (9) using
4 SCREWS (L). Repeat on other side.*
E30 SHOWN
Hardware For Step 4
Description Qty
K
L
Bolt
Screw
4
8
Note: Be careful not to pinch any
wires while attaching the console.
L
14
15
Attach PEDAL (14) to
LINK ARM (9) using 4
SCREWS (L). Snap PEDAL
INSERT (15) into pedal.
Repeat on other side.
* E50
ENGLISH

7
5
A To relocate elliptical, install TRANSPORT HANDLES as shown.
B Remove TRANSPORT HANDLES before using elliptical.
ASSEMBLY COMPLETE!
ENGLISH

8
AVERTISSEMENT !
Au cours du montage, plusieurs zones nécessiteront une attention toute
particulière. Il est très important de suivre correctement les instructions
de montage et de vous assurer que toutes les pièces sont fermement
xées. En cas de non-respect des instructions de montage, le matériel
pourra comporter des pièces mal xées, ne paraîtra pas stable et pourra
également être à l’origine de bruits dérangeants. Dans ce cas, pour
éviter d’endommager le matériel, il est recommandé de vérier les
instructions de montage et de prendre des mesures correctives.
PIÈCES INCLUSES :
F1 châssis elliptique
F1 montant de console
F1 sabot de montant de console
F2 bras à action double supérieurs
F2 bras à action double inférieurs
F2 embouts pour poignée
F2 pédales avec inserts
F2 poignées de transport
F1 cordon d’alimentation
F1 kit de pièces de fixation
La console est vendue séparément
MONTAGE
Avant de commencer, cherchez le numéro de série de votre vélo elliptique qui se
trouve sur une étiquette où gure un code-barres, puis notez-le dans les cases
ci-dessous.
NUMÉRO DE SÉRIE
NOM DU MODÈLE
FE30 FE50 MATRIX ELLIPTICAL
* Utilisez les informations ci-dessus lorsque vous appelez l’assistance.
EMPLACEMENT DU NUMÉRO DE SÉRIE
DÉBALLAGE
Déballez l’équipement à l’endroit où
vous allez l’installer. Installez le carton
d’emballage sur une surface plane.
N’ouvrez jamais le carton d’emballage
lorsqu’il est couché sur le côté.
BESOIN D’AIDE ?
Pour toute question ou si une pièce est manquante, contactez l’assistance technique.
Les coordonnées de l’assistance sont situées sur la carte d’information.
REMARQUES IMPORTANTES
À chaque étape du montage, assurez-vous
que TOUS les écrous et TOUS les boulons sont
bien mis en place et partiellement serrés.
Certaines pièces ont été pré-lubriées an de faciliter le
montage et le fonctionnement. N’essuyez pas ces pièces
pour essayer d’ôter le lubriant. En cas de diculté,
appliquez une ne couche de graisse au lithium.
OUTILS INCLUS :
FClé Allen 5 mm
FClé Allen 6 mm
FClé plate 13/17 mm
FTournevis cruciforme
FRANÇAIS

9
CONSOLE
MONTANT DE CONSOLE
CACHE SUPÉRIEUR
POIGNÉE INFÉRIEURE
PRISE DE COURANT
BRAS DE LIAISON
COMMUTATEURS DE RÉSISTANCE
POIGNÉE SUPÉRIEURE
POIGNÉES DU CARDIO-FRÉQUENCEMÈTRE
PORTE-BOUTEILLE D’EAU
BARRE DE MAINTIEN SUPÉRIEURE
BRAS PIVOTANT
REPOSE-PIEDS
BRAS DE PÉDALE
POIGNÉE DE TRANSPORT (À RETIRER AVANT
UTILISATION)
E30 ILLUSTRÉ
FRANÇAIS

10
A Ouvrez le KIT DE PIÈCES DE FIXATION
POUR LA PREMIÈRE ÉTAPE.
B Ôtez 4 VIS PRÉINSTALLÉES (5) et LE CAPUCHON
SUPÉRIEUR (6) du CADRE PRINCIPAL (4).
C Sortez délicatement le CÂBLE (1) du SUPPORT DE
CONSOLE (2) à l’aide du CÂBLE CONDUCTEUR (3)
situé à l’intérieur du SUPPORT DE CONSOLE (2).
D Fixez LE SUPPORT DE CONSOLE (2)
au CADRE PRINCIPAL (4) en utilisant
4 BOULONS (A) et 4 RONDELLES PLATES
(B).
Serrez à un couple de 40 Nm/29 lb-ft.
E Fixez le CAPUCHON SUPÉRIEUR (6)
au CADRE PRINCIPAL (4) à l’aide
des 4 VIS PRÉINSTALLÉES (5).
F Fixez le SABOT DU MONTANT DE CONSOLE (7)
au CAPUCHON SUPÉRIEUR (6) en
l’enclenchant pour le fixer.
4
5
B
A
3
1
5
6
7
1
2
1 2
2
8
E
F
H
9
G
A Ouvrez le KIT DE PIÈCES
DE FIXATION POUR LA
DEUXIÈME ÉTAPE.
B Faites glisser LE BRAS À ACTION
DOUBLE INFÉRIEUR (8) sur le
SUPPORT DE CONSOLE (2)
C Fixez en utilisant 1 RONDELLE
PLATE (E), 1 EMBOUT POUR
POIGNÉE (9), 1 RONDELLE PLATE
(F), 1 RONDELLE ÉLASTIQUE
(G) et 1 BOULON (H). Serrez à
un couple de 40 Nm/29 lb-ft.
D Répétez cette étape sur l’autre côté.
Kit de pièces de xation pour la
troisième étape
Description Qté
E
F
G
H
Rondelle plate (26 mm)
Rondelle plate (19 mm)
Rondelle élastique
Boulon
2
2
2
2
Kit de pièces de xation pour
la première étape
Description Qté
A
B
Boulon
Rondelle plate
4
4
Remarque : prenez garde de
ne pincer aucun câble lors
de l’installation de l’ensemble
supérieur.
FRANÇAIS

11
13
2
K
1
L
14
8
9
J
I
11
12
10
E50
A Ouvrez le KIT DE PIÈCES DE FIXATION
POUR LA TROISIÈME ÉTAPE.
B Fixez le BRAS DE LIAISON (9) au BRAS À ACTION DOUBLE
INFÉRIEUR (8) en utilisant 1 BOULON (I), 1 ÉCROU (J).
C Faites glisser la GAINE DE LA POIGNÉE (10) à mi-chemin
du BRAS À ACTION DOUBLE SUPÉRIEUR (11). Desserrez
LES VIS DE FIXATION PRÉFIXÉES (12) avant de glisser
le BRAS À ACTION DOUBLE SUPÉRIEUR (11) sur le
BRAS À ACTION DOUBLE INFÉRIEUR (8). Assurez-vous
que les poignées soient parfaitement assemblées.
D Fixez le BRAS À ACTION DOUBLE SUPÉRIEUR (11) au
moyen des VIS DE FIXATION PRÉFIXÉES (12).
E Répétez les étapes B à D pour l’autre côté de l’appareil.
3 4
Kit de pièces de xation pour
la troisième étape
Description Qté
I
J
Boulon
Écrou
2
2
A Ouvrez le KIT DE PIÈCES DE FIXATION
POUR LA QUATRIÈME ÉTAPE.
B Branchez les CÂBLES (1) sur la CONSOLE (13)
et rentrez avec précaution l’excès de câble
dans le SUPPORT DE LA CONSOLE (2).
C Fixez la CONSOLE (13) au SUPPORT DE LA
CONSOLE (2) en utilisant 4 BOULONS (K).
D Fixez LA PÉDALE (14) au BRAS DE
LIAISON (9) en utilisant 4 VIS (L).
Répétez cette étape sur l’autre côté.*
E30 ILLUSTRÉ
Kit de pièces de xation pour la
quatrième étape
Description Qté
K
L
Boulon
Vis
4
8
Remarque : prenez garde de
ne pincer aucun câble lors de
l’installation de la console.
L
14
15
Fixez LA PÉDALE (14) au
BRAS DE LIAISON (9) en
utilisant 4 VIS (L). Fixez
d’un coup sec L’INSERT
DE LA PÉDALE (15) sur
la pédale. Répétez cette
étape sur l’autre côté.
* E50
FRANÇAIS

12
5
A Pour déplacer le vélo elliptique, installez LES
POIGNÉES DE TRANSPORT comme indiqué.
B Ôtez LES POIGNÉES DE TRANSPORT avant d’utiliser le vélo elliptique.
LE MONTAGE EST TERMINÉ !
FRANÇAIS

13
ADVERTENCIA
El proceso de montaje tiene varios pasos que requieren atención especial.
Es muy importante seguir correctamente las instrucciones de montaje
y asegurarse de que todas las piezas estén rmemente apretadas. Si
no se siguen correctamente las instrucciones de montaje, es posible
que haya piezas del equipo que no estén apretadas y provoquen ruidos
molestos. Para evitar daños en el equipo, debe consultar las instrucciones
de montaje y llevar a cabo las medidas correctivas que se precisen.
PIEZAS INCLUIDAS:
F1 bastidor de elíptica
F1 mástil de consola
F1 soporte de mástil de la consola
F2 brazos superiores de doble acción
F2 brazos inferiores de doble acción
F2 cubiertas del manillar
F2 pedales con insertos
F2 asas de transporte
F1 cable de alimentación
F1 bolsa de piezas
La consola se vende por separado.
MONTAJE
Antes de comenzar, busque el número de serie de la elíptica, que se halla ubicado
en una etiqueta de código de barras, y anótelo en el espacio que se encuentra a
continuación.
NÚMERO DE SERIE
MODELO
FE30 FE50 ELÍPTICA MATRIX
* Indique la información que se menciona arriba cuando llame al servicio de
asistencia técnica.
UBICACIÓN DEL NÚMERO DE SERIE
DESEMBALAJE
Desembale el equipo donde lo vaya
a emplear. Coloque el paquete
sobre una supercie plana nivelada.
No abra nunca la caja cuando
esté apoyada sobre un lateral.
¿NECESITA AYUDA?
Si tiene alguna duda o si le falta alguna pieza, póngase en contacto con el servicio de asistencia
técnica al consumidor. Puede encontrar la información de contacto en la tarjeta de información.
NOTAS IMPORTANTES
En cada uno de los pasos del montaje, asegúrese
de que TODOS los pernos y las tuercas estén
en su sitio y parcialmente apretados.
Varios componentes se han lubricado previamente
para facilitar el montaje y la utilización. No quite
el lubricante. Si tiene dicultades, se recomienda
aplicar una ligera capa de grasa de litio.
HERRAMIENTAS INCLUIDAS:
FLlave Allen de 5 mm
FLlave Allen de 6 mm
FLlave plana de 13/17 mm
FDestornillador Phillips
ESPAÑOL

14
CONSOLA
MÁSTIL DE LA CONSOLA
TAPA SUPERIOR
ASIDERO INFERIOR
BRAZO DE CONEXIÓN
CONMUTADORES DE RESISTENCIA
ASIDERO SUPERIOR
AGARRES DE MEDICIÓN DEL PULSO
PORTABOTELLAS
PASAMANOS SUPERIOR
BRAZO OSCILANTE
REPOSAPIÉS
BRAZO DEL PEDAL
ASA DE TRANSPORTE (RETIRAR ANTES DE USAR)
MODELO E30
ENCHUFE DEL CABLE
DE ALIMENTACIÓN
ESPAÑOL

15
A Abra los COMPONENTES NECESARIOS PARA EL PASO 1.
B Retire los 4 TORNILLOS PREINSTALADOS
(5) y LA CUBIERTA DE LA TAPA SUPERIOR
(6) del BASTIDOR PRINCIPAL (4).
C Tire con cuidado del CABLE (1) a través del MÁSTIL DE
LA CONSOLA (2) usando el CABLE GUÍA (3) situado
en el interior del MÁSTIL DE LA CONSOLA (2).
D Monte el MÁSTIL DE LA CONSOLA (2) en el BASTIDOR
PRINCIPAL (4) usando 4 PERNOS (A) y 4 ARANDELAS
PLANAS (B). Apriete hasta 40 Nm / 29 lb-ft.
E Coloque la CUBIERTA DE LA TAPA SUPERIOR
(6) en el BASTIDOR PRINCIPAL (4) usando
4 TORNILLOS PREINSTALADOS (5).
F Monte el SOPORTE DE MÁSTIL DE LA CONSOLA
(7) en la CUBIERTA DE LA TAPA SUPERIOR
(6) haciendo presión hasta que encaje.
4
5
B
A
3
1
5
6
7
1
2
1 2
2
8
E
F
H
9
G
Componentes necesarios
para el paso 1
Descripción Cant.
A
B
Perno
Arandela plana
4
4
Nota: Tenga cuidado de no
estrangular ningún cable
al instalar el conjunto de
estructura superior.
ESPAÑOL
A Abra los COMPONENTES
NECESARIOS PARA EL PASO 2.
B Deslice EL BRAZO INFERIOR
DE DOBLE ACCIÓN (8) sobre el
MÁSTIL DE LA CONSOLA (2).
C Móntelo usando 1 ARANDELA
PLANA (E), 1CUBIERTA DEL
MANILLAR (9),
1ARANDELA PLANA (F),
1ARANDELA DE PRESIÓN (G)
Y 1 PERNO (H). Apriete
hasta 40 Nm / 29 lb-ft.
D Haga lo mismo en el otro lado.
Componentes necesarios
para el paso 3
Descripción Cant.
E
F
G
H
Arandela plana
(26 mm)
Arandela plana
(19 mm)
Arandela de presión
Perno
2
2
2
2

16
13
2
K
1
L
14
8
9
J
I
11
12
10
E50
A Abra los COMPONENTES NECESARIOS PARA EL PASO 3.
B Monte el BRAZO IZQUIERDO (9) en el BRAZO INFERIOR DE
DOBLE ACCIÓN (8) usando 1 PERNO (I). 1 TUERCA (J).
C Deslice el SOPORTE DEL MANILLAR (10) hacia arriba hasta la
mitad del BRAZO SUPERIOR DE DOBLE ACCIÓN (11). Suelte
los TORNILLOS DE AJUSTE PREMONTADOS (12) antes de
deslizar el BRAZO SUPERIOR DE DOBLE ACCIÓN (11) sobre
el BRAZO INFERIOR DE DOBLE ACCIÓN (8). Asegúrese
de que los manillares se han unido completamente.
D Fije el BRAZO SUPERIOR DE DOBLE ACCIÓN (11) usando
LOS TORNILLOS DE AJUSTE PREMONTADOS (12).
E Repita los pasos B–D en ambos lados.
3 4
Componentes necesarios
para el paso 3
Descripción Cant.
I
J
Perno
Tuerca
2
2
A Abra LOS COMPONENTES
NECESARIOS PARA EL PASO 4.
B Conecte los CABLES (1) a la CONSOLA
(13) e introduzca presionando
suavemente el exceso de cable dentro
del MÁSTIL DE LA CONSOLA (2).
C Monte la CONSOLA (13) en el MÁSTIL DE
LA CONSOLA (2) con 4 PERNOS (K).
D Monte el PEDAL (14) en el BRAZO DE
CONEXIÓN (9) con 4 TORNILLOS (L).
Haga lo mismo en el otro lado.*
MODELO E30
Componentes necesarios
para el paso 4
Descripción Cant.
K
L
Perno
Tornillo
4
8
Nota: Tenga cuidado de no
estrangular ningún cable al
instalar la consola.
L
14
15
Monte el PEDAL (14) en
el BRAZO DE CONEXIÓN
(9) con 4 TORNILLOS (L).
Monte el INSERTO DEL
PEDAL (15) a presión
en el pedal. Haga lo
mismo en el otro lado.
* E50
ESPAÑOL

17
5
A Para cambiar de sitio la elíptica, monte las ASAS
DE TRANSPORTE como se indica.
B Retire las ASAS DE TRANSPORTE antes de usar la elíptica.
HA COMPLETADO EL MONTAJE
ESPAÑOL

© 2016 Johnson Health Tech
Rev 1.2 A
E30
E50
