Mcs B2ptc Manual

Edition 18 - Rev. 6

USER AND MAINTENANCE BOOK

LIBRETTO USO E MANUTENZIONE

BEDIENUNGS- UND WARTUNGSANLEITUNG

MANUAL DE INSTRUCCIONES PARA EL USO Y MANTENIMIENTO

MANUEL D’UTILISATION ET DE MAINTENANCE

HANDLEIDING VOOR GEBRUIK EN ONDERHOUD

MANUAL DE USO E MANUTENÇÃO

VEJLEDNING OM BRUG OG VEDLIGEHOLDELSE

KÄYTTÖ- JA HUOLTO-OHJE



HEFTE FOR BRUK OG VEDLIKEHOLD

ANVÄNDAR- OCH UNDERHÅLLSHANDBOK

INSTRUKCJA OBSŁUGI I KONSERWACJI

РУ

КОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

PŘÍRUČKA PRO POUŽITÍ A ÚDRŽBU

HASZNÁLATI ÉS KARBANTARTÁSI KÉZIKÖNYV

PRIROČNIK Z NAVODILI ZA UPORABO IN VZDRŽEVANJE

KULLANIM VE BAKIM KITAPÇIĞI

KNJIŽICA O UPORABI I ODRŽAVANJU

NAUDOJIMO IR PRIEŽIŪROS KNYGELE

LIETOŠ

ANAS UN TEHNISKĀS APKOPES GRĀMATINA

KASUTUS- JA HOOLDUSJUHEND

LIVRET DE UTILIZARE SI ÎNTREŢINERE

PRÍRUČKA PRE POUŽITIE A ÚDRŽBU

НАРЪЧНИК ЗА ИЗПОЛЗВАНЕ И ПОДДРЪЖКА

ІНСТРУКЦІЯ З ОБСЛУГОВУВАННЯ

INSTRUKCIJA KORIŠCENJA

ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ

使用和维护手册

B2PTC, B3PTC



Dantherm S.p.A.

Via Gardesana 11, -37010-

Pastrengo (VR), Italy

Dantherm S.p.A.

Виа Гардесана 11, 37010

Пастренго (Верона), Италия

Dantherm Sp. z o.o.

ul. Magazynowa 5A,

62-023 Gądki, Poland

Dantherm Sp. z o.o.

ул. Магазинова, 5A,

62-023 Гадки, Польша

Dantherm LLC

ul. Transportnaya - 22 ownership 2,

142802, STUPINO, Moscow region, Russia

ООО «Дантерм»

Ул. Транспортная, владение 22/2,

142802, г.Ступино, Московская обл., РФ

Dantherm China LTD

Unit 2B, 512 Yunchuan Rd.,

Shanghai, 201906, China

Dantherm China LTD

Юньчуань роад, 512, строение 2В,

Шанхай, 201906, Китай

Dantherm SP S.A.

C/Calabozos, 6 Polígono Industrial, 28108

Alcobendas (Madrid) Spain

Dantherm SP S.A.

Ц/Калабозос, 6 Полигоно Индустриал,

28108 Алкобендас (Мадрит) Испания

Fig. 2

PTC-2000 user manual

1. Introduction：

Please read this instruction manual carefully before use and operate the

heater properly. Keep the user manual in a safe place for later reference.

The product is Class I appliance and must be connected to a properly

earthed socket with adequate current capacity (15A or more).

The appliance bears many merits such as small dimension with novelty,

beautiful design and optimized construction. Being used under different

ambient temperature, the PTC heating element adjusts the heat output

automatically and safely, the warm air is sent out by the fan through forced air

circulation. The appliance heats up fast and uniformly. It also ensures safety

use through double protections (overheat protector and adjustable

thermostat).

2. Technical specifications:

Model

Enclosure

Rated

voltage/

frequency

Power input

Packing

dimension

Gross

weight

Net

weight

Other

function

PTC-2000

Metal enclosure

AC230V/

50Hz

2KW

197 ㎜×197 ㎜

×205 ㎜

2.06 KG

1.91KG

Before using the appliance, ensure that the power line is connected to a 15A

fuse link.

The product can only be used as portable appliance.

The appliance is connected to the power supply through the power cord and

plug.

2. product description and use

Fig. 1

ТЕХНИЧЕСКИ ДАНИ - 技术参数 - TECHNICKÉ ÚDAJE - TECHNISCHE DATEN - TEKNISK DATA

- TEHNILISED ANDMED - ESPECIFICACIONES TÉCNICAS - TEKNISET TIEDOT - DONNÉES

TECHNIQUES - TECHNICAL DATA - ΤΕΧΝΙΚΑ ΕΟΜΕΝΑ - TEHNIČKI PODACI - MŐSZAKI ADATOK -

DATI TECNICI - TECHNINIAI DUOMENYS - TEHNISKIE DATI - TECHNISCHE GEGEVENS - TEKNISKE

DATA - DANE TECHNICZNE - DADOS TÉCNICOS - INFORMAłII TEHNICE - ТЕХНИЧЕСКИЕ ДАННЫЕ

- TEKNISKA DATA - TEHNIČNI PODATKI - TECHNICKÉ PARAMETRE - TEKNIK ÖZELLIKLER -

ТЕХНІЧНІ ДАНІ - TEHNIČKI PODACI

MODEL B 2 PTC B 3 PTC

Power kW кВт 2 3

kcal/h ккал/ч 1720 2580

Switch Position 0 kW кВт OFF OFF

Switch Position I kW кВт 1 1,5

Switch Position II kW кВт 2 3

Max current cons. A8,7 13

Voltage V/Hz В/Гц ~220-240 / 50

Air displacement m³/h м³/ч 120 258

Temperature range oC0 - 40

Weight kg кг 1,9 3,4

Dimension

L x W x H

cм 20x20x20,5 24,4x24x25

Resistance norm IP21



MODEL B2PTC B3PTC

SYMBOL UNIT

HEAT OUTPUT

Nominal heat output Pnom kW 2 3

Minimum heat output (indicative) Pmin kW 1 1,5

Maximum continuous heat output Pmax,c kW 2 3

AUXILIARY ELECTRICITY CONSUMPTION

At nominal heat output elmax kW N/A N/A

At minimum heat output elmin kW N/A N/A

In standby mode elSB kW N/A N/A

TYPE OF HEAT INPUT, FOR ELECTRIC STORAGE LOCAL SPACE HEATERS ONLY (SELECT ONE)

Manual heat charge control, with integrated thermostat No

Manual heat charge control with room and/or outdoor temperature feedback No

Electronic heat charge control with room and/or outdoor temperature feedback No

Fan assisted heat output No

TYPE OF HEAT OUTPUT/ROOM TEMPERATURE CONTROL (SELECT ONE)

Single stage heat output and no room temperature control No

Two or more manual stages, no room temperature control No

With mechanic thermostat room temperature control Yes

With electronic room temperature control No

Electronic room temperature control plus day timer No

Electronic room temperature control plus week timer No

OTHER CONTROL OPTIONS (MULTIPLE SELECTIONS POSSIBLE)

Room temperature control, with presence detection No

Room temperature control, with open window detection No

With distance control option No

With adaptive start control No

With working time limitation No

With black bulb sensor No

Conctact Details (See the CE CONFORMITY CERTIFICATE)

ATTENTION: This product is only suitable for well insulated spaces or occasional use. -ATTENZIONE: Il prodotto è destinato ad essere

usato solo in spazi ben isolati o all’uso occasionale. - ACHTUNG: Dieses Produkt ist nur für gut isolierte Bereiche oder gelegentliche

Verwendung geeignet. - ATENCIÓN: Este producto es apto solamente para espacios bien aislados o de uso ocasional. - ATTENTION:

Ce produit convient uniquement pour les espaces bien isolés ou pour une utilisation occasionnelle. - LET OP: Dit is product is enkel

aangewezen voor goed geïsoleerde ruimten of voor occasioneel gebruik. - ATENÇÃO: Este produto é adequado apenas para espaços

bem isolados ou uso ocasional. - ADVARSEL: Dette produkt er kun egnet til velisolerede rum eller til lejlighedsvis brug. - HUOMIO: Tämä

tuote soveltuu vain hyvin eristettyihin tiloihin tai satunnaiseen käyttöön. - VÆR OPPMERKSOM: Dette produktet er kun egnet for godt

isolerte rom eller sporadisk bruk. - OBSERVERA: Denna produkt är endast lämplig för välisolerade utrymmen eller tillfällig användning.

- UWAGA: ten produkt jest przeznaczony tylko do dobrze izolowanych pomieszczeń lub okazjonalnego zastosowania. - ВНИМАНИЕ:

Данный продукт пригоден только для хорошо изолированных сред или для редкого применения. - POZOR: Tento produkt je vhodný

pouze pro dobře izolované prostory nebo příležitostné použití. - FIGYELEM: A termék használata csak jól szigetelt térben vagy csak

alkalomszerűen megengedett. - POZOR: Ta izdelek ni primeren za dobro izolirane prostore ali občasno rabo. - DİKKAT: Bu ürün sadece iyi

şekilde yalıtılmış alanlar veya ara sıra kullanım için uygundur. - UPOZORENJE: Ovaj proizvod je prikladan samo za dobro izolirane prostore

ili povremenu uporabu. - DĖMESIO: šis produktas tinka tik gerai izoliuotoms vietoms arba tik atsitiktiniam naudojimui. - UZMANĪBU: Šis

izstrādājums ir piemērots tikai labi izolētām telpām vai gadījuma lietošanai. - TÄHELEPANU: Toode sobib üksnes hästi isoleeritud ruumides

või juhuslikuks kasutamiseks. - ATENȚIE: Acest produs este potrivit pentru spații bine izolate sau pentru uz ocazional. - POZOR: Tento

produkt je vhodný iba pre dobre izolované priestory alebo príležitostné použitie. - ВНИМАНИЕ: Този продукт е подходящ за използване

само в добре изолирани помещения или за спорадична употреба. - УВАГА: Цей продукт підходить тільки для добре утеплених

приміщень або випадкового використання. - PAŽNJA: Ovaj proizvod je pogodan samo za dobro izolirane prostore ili povremenu upotrebu.

- ΠΡΟΣΟΧΗ: Το προϊόν αυτό είναι κατάλληλο μόνο για καλά μονωμένους χώρους ή περιστασιακή χρήση. - 注意:本产品仅适用于隔热良好

的空间或偶尔使用。 - НАЗАР АУДАРЫҢЫЗ: Бұл өнім тек жақсы оқшауланған орындарға немесе кездейсоқ қолданысқа арналған.

►►1. SAFETY INSTRUCTIONS

WARNING! Do not place

the heater directly under the

wall outlet. Do not touch in-

ternal components of the he-

ater.

WARNING! Children of less

than 3 years should be kept

away unless continuously su-

pervised.

Children aged from 3 years

and less than 8 years shall

only switch on/off the ap-

pliance provided that it has

beeen placed or installed in

its intended normal opera-

ting position and they have

been given supervision or in-

struction concerning use of

the appliance in a safe way

and understand the hazards

involved. Children aged from

3 years and less than 8 years

shall not plug in, regulate and

clean the appliance or per-

form user maintenance.

CAUTION! Some parts of

this product can become very

hot and cause burns. Particu-

lar attention has to be given

where children and vulnera-

ble people are present.

This appliance can be used

by children aged from 8 years

and above and persons with

reduced physical, sensory or

mental capabilities or lack of

experience and knoledge if

they have been given super-

vision or instruction concer-

ning use of the appliance in a

safe way and understatnd the

hazards involved.

►

E RËNDËSISHME !!! Ju lutemi të njiheni hollësisht me

përmbajtjen e këtij udhëzimi para vënies në punë, riparimit

ose pastrimit të paisjes. Përdorimi i gabuar i ngrohëses së

ajrit mund të shkaktojë plagosje të rënda, diegie, zënie

korrenti ose zjarre.

1. Udhëzimi mbi masat e sigurisë.

Kjo paisje është parashikuar të përdoret në mjedise të mbyllura si psh.

magazina, dyqane, shtëpi.. Paisja është në përputhje me direktivën:

2006/95/EC, 2004/108/EC si dhe normat e harmonizuara EN60335-1,

EN 60335-2-30.

KUJDES! Paisja nuk duhet të vendoset në vijë të drejtë

poshtë prizave elektrike të instaluara në mur. Të mos preken

elementet e brendshme të paisjes.

Kjo pajisje nuk duhet përdorur nga personat (mes këtyre edhe fëmijët) me aftësi fizike,

psiqike ose ndijimore të kufizuara, ose nga personat që nuk kanë pervojë ose dijeni për

pajisjen, përveç rasteve kur kjo bëhet nën mbikëqyrje ose në pajtim me udhëzuesin e

përdorimit të pajisjes, të dorëzuar nga personat që përgjigjen për sigurinë e tyre.

Duhet pasur kujdes që fëmijët të mos luajnë me pajisjen.

•

Paisja nuk duhet të mbulohet kur është në përdorim pasi

mund të shkaktojë nxehje jashtë mase.

•Paisja të mos përdoret pranë vendeve me lagështi si psh. depozita uji,

vaska, dushe ose pishina. Kontakti me ujin mund të shkatojë masë

elektrike ose zënie korrenti.

•Paisja duhet të mbahet larg materialeve të djegshme. Largësia

minimale e sigurisë është 0,5 m. Moszbatimi i kësaj largësie mund të

shkaktojë zjarr.

•Paisja nuk duhet përdorur në mjedise me shumë pluhur si dhe në

vendet ku ndodhen benzinë, tretësa kimikë, bojëra ose materiale të tjera

avulluese që digjen lehtë. Në mjedise të tilla përdorimi i paisjes mund të

shkatojë shpërthim.

•Ngrohësja nuk duhet përdorur pranë perdeve ose tekstileve të tjera

me qëllim shmangien e marrjes flakë të tyre.

•Duhet treguar kujdes i veçantë në rastet kur fëmijët ose kafshët

shtëpiake ndodhen në afërsi të paisjes në gjendje pune.

•Paisja duhet ushqyer me rrymë elektrike sipas parametrave të

përshkruar në tabelën bashkangjitur asaj.

•Për vënien në punë të paisjes duet përdorur vetëm kabëll elektrik me

tokëzim për të shmangur rrezikun e zënieśnga korrenti në rast defekti.

•Pasja nuk duhet fikur duke e hequr nga priza. Paisja duhet të ftohet

me ventilatorin e vet.

•Kur nuk është në gjendje pune paisja duhet të hiqet nga priza për të

shmangur dëmtimet e mundshme.

•Para heqjes së karkasës duhet të sigurohemi plotësisht që paisja nuk

është në prizë. Elementet e brendshëm mund të jenë nën tension.

2. Shpaketimi dhe transporti.

•Pas hapjes së paketimit duhet nxjerrë jashtë paisja dhe elemntët e

përdorur për sigurimin e saj gjatë transportit.

•Në rast se paisja duket e dëmtuar duhet njoftuar menjëherë për këtë

shitësi ku u ble paisja.

•Paisja duhet të kapet në vendet e shënuara me nr 1, fig. 1,2,3 faqja 2

•Paisja duhet të transportohet në paketimin origjinal bashkë me

elementët e sigurisë.

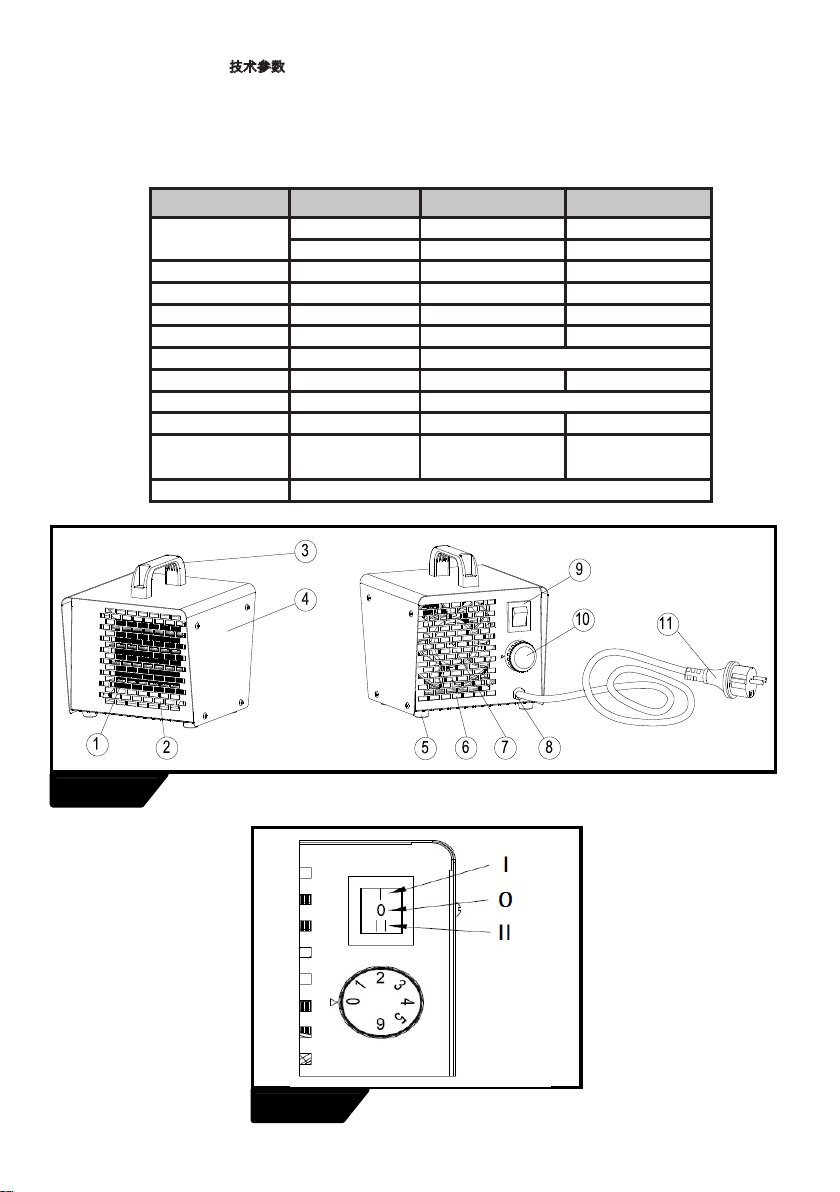

3. Përshkrimi i elementeve të paisjes

Shiko figurat 1-2-3 në faqen 2

1) Vendi i kapjes 8) Grila e mbrapme

2) Termostati 9) Kablli elektrik

3) Grila e përparme 10) Bazamenti

4) Elementi ngrohës 11) Ventilatori

5) Karkasa 12) Motorri

6) Çelësi 13) Spina

7) Venkalimi i kabllit

4. Vënia në punë e paisjes

KUJDES !!! Ju lutemi të lexoni me vëmendje udhëzimin e

sigurisë para vënies në punë të paisjes, gjë që do tju mundësojë

përdorimin në menyrë të rregullt te paisjes.

Duhet të siguroheni që kablli elektrik nuk është i dëmtuar. Nëse

kablloja furnizuese e pashkëputshme do të dëmtohet, duhet

zëvendësuar tek prodhuesi ose në një punishte specialistike të

riparimit ose nga personi i kualifikuar që të evitohet rreziku. Duhet të

siguroheni gjithashtu që parametrat elektrikë të burimit të rrymës

perkojnë me te dhënat teknike të udhëzimit ose me te dhënat që

përmban tabela bashkangjitur paisjes.

Paisja duhet të vendoset në pozicion vertiakl. Duhet kontrolluar që

çelesi të jetë ne pozicionin ,,0’’ fig. 4. Paisja duhet të lidhet me

burimin e rrymës. Çelësi duhet të rrotullohet çdo 5 sek. në

popzicionet e mëposhtme :

•Vetëm ventilatori – fig.5

•Ngrohje e shkallës së parë – fig.6

•Ngrohje e shkallës së dytë – fig. 7

5) Fiki i pajisjes

Për të fikur pajisjen, duhet të rregulloni stakuesit në pozitën ‘’0’’.

Kur fik ngrohje, tifozi mund të punojë ende per 3 minuta.

6) Puna me telin e shpërndarjes se ajrit të nxehtë

Pajisja është edhe përshtatur për të punuar me telin që shpërndar ajrin

e nxehtë 100°C. Në prizë duhet të bashkangjit telin Ø 305 që

shpërndar ajrin e nxehtë me gjatesinë maksimale 15m. Kur teli është

bashkangjitur duhet të siguroni nëse teli është i kalueshëm dhe nëse

nuk është përkulur sepse atëherë mund të vështirësojë ose

parandalojë rrjedhjen e ajrit.

7. Çelësi automatik ,,RESET’’ (9 EPB)

Për të rritur nivelin e sigurisë paisja përmban nje çelës termik

automatik i cili ndërpret automatikisht rrymën për elementët ngrohës

kur kapërcehet temperatura maksimale e sigurisë. Në rast të veprimit

të ketij çelësi paisja duhet të lihet të ftohet dhe më pas të kërkohet

shkaku i tejnxehjes. Më pas duhet shtupur çelësi ,,RESET’’ me

ndihmën e një sendi të imët (fig. 8) me qëllim çbllokimin e çelësit.

Në rast se paisja nuk mund të vihet përsëri në punë duhet kontaktuar

me shitesin ose servisin e autorizuar.

8. Ruajtja e përkohshme

Kur paisja nuk përdoret për një kohë të gjatë, para depozitimit duhet

pastruar duke komprimuar në të ajër. Paisja duhet ruajtur në vend të

thatë dhe te pastër. Para përdorimit të ardhshëm duhet kontrolluar

kablli në se është i dëmtuar. Në rast pasigurie ju lutemi të kontaktoni

me shitesin ose servisin e autorizuar.

9. Kontrolli periodik

Të paktën një herë në vit paisja duhet çuar në servis për kontroll

teknik. Çdolloj kontrolli ose riparimi duhet kryer vetëm nga

personeli i trainuar dhe autorizuar prej prodhuesit.

10. ZGJIDHJA E PROBLEMEVE

LLOJI I DEFEKTIT SHKAKU ZGJIDHJA

Punon motorri por paisja nuk ngroh Çelësi termik i sigurisë është në veprim

Difekt i termostatit

Difekt i përcjellësit

Difekt i elementit ngrohës

Shtypja e çelësit ,,RESET’’ pas ftohjes

Ndërrimi i termostatit

Ndërrimi i përcjellësit ( modeli me 400 V)

Ndërrimi i elemntit ngrohës

Motorri nuk punon por rezistencat ngrohin Difekt i motorrit

Ventilatori i bllokuar

Difekt i çelësit të fikjes

Ndërrimi i motorrit

Çbllokimi / pastrimi i ventilatorit

Ndërrimi i çelësit të fikjes

E gjithë paisja nuk punon Shkeputje në qarkun elektrik

Difekt i çelësit të fikjes

Kontroll i lidhjes me burimin e rrymës

Ndërrimi i çelësit të fikjes

Qarkullim i dobët i ajrit Papastërti në kanalin e ajrit

Difekt i motorrit

Pastrim i kanalit

Ndërrimi i motorrit

Do not cover the heater when it is opera-

ting. The appliance may get overheated.

► Do not operate the appliance close to humid pla-

ces such as water tanks, bathtubs, showers or swim-

ming pools. Any contact with water may be the reason

of short-circuit or electric shock.

► The heater should be kept at a safe distance from

IMPORTANT!!! Carefully read this service manual before

you start to use, repair or clean the heater.

Improper use of the appliance may cause serious injuries,

burns, electric shock or re.

PARAGRAPH SUMMARY

1... SAFETY INSTRUCTIONS

2... UNPACKING AND TRANSPORT

3... DESCRIPTION OF INDIVIDUAL COMPONENTS

4... SWITCHING ON

5... SWITCHING OFF

6... TEMPERATURE CONTROL

7... OUT-OF-SEASON STORAGE

8... FUNCTIONAL INSPECTION

9... TROUBLESHOOTING



ammable materials. The minimum safety distance

should not be inferior to 0.5 m, otherwise you run the

risk of starting the re.

► Do not use the heater in dusty spaces or rooms

where gasoline, solvents, paints or other volatile and

inammable materials are stored in order to avoid the

risk of explosion.

► The heater should not be used close to the curtains

or other textiles in order to avoid the risk of re.

► Be particularly cautious when using the heater in

the rooms frequented by children or animals.

► Use only a feeder cable including the earth lead in

order to avoid electric shock in emergency situations.

► Do not unplug the heater by pulling the wire out

of the wall socket. The appliance should cool down

through the ventilation effect.

► Unplug the heater when not used in order to avoid

accidental damages.

► Before you dismantle the casing check if the feeder

cable has been pulled out of the wall socket. Internal

components may be live.

►►2. UNPACKING AND TRANSPORT

► Open the package and take the heater out inclu-

ding all the safety locks installed for the period of

transport.

► Should the appliance seem damaged, notify im-

mediately the seller of the same.

► The device should be carried by a handle No. 3 in

Fig. 1.

► The heater should be transported in original pack-

age including the safety locks.

►►3. DESCRIPTION OF INDIVIDUAL COM-

PONENTS

See Figs. 1.

1) Heating element PTC 7) Fan

2) Front grille 8) Cable opening

3) Handle 9) Switch

4) Housing 10) Thermostat

5) Foot 11) Power supply cable

6) Inlet grille

►►4. SWITCHING ON

WARNING !!!: Carefully read this service

manual before you start to use the heater.

The instructions contained herein will al-

low you to use the appliance in a safe man-

ner.

Make sure the power supply cable has not been

damaged. If the supply cord is damaged, it must be

replaced by the manufacturer, its service agent or si-

milarly qualied persons in order to avoid a hazard.

Moreover, check if the technical parameters of power

supply source comply with the requirements specied

on the rating plate. Place the appliance in its upright

position. Make sure the switch is in its ”0” position

shown in Fig. 2. Connect the heater to the power

supply source.

► 1st degree of heating: Fig. 2, and

► 2nd degree of heating: Fig. 2.

►►5. SWITCHING OFF

To switch the device off, put the switch in ”0”.

►►6. TEMPERATURE CONTROL

Once the device is connected to the mains, set the

thermostat to maximum and activate heating to stage

two. Once the desired temperature in the room is

reached, turn the thermostat knob left until it is deac-

tivated (with a click). The thermostat will now automa-

tically switch the device on and off, maintaining the

desired temperature in the room.

►►7. OUT-OF-SEASON STORAGE

Should the appliance remain idle for a long period

of time, clean it before shoving by blowing the inside

with compressed air. The heater should be kept in a

dry and clean place. Before you start using it again

make sure the power supply cable has not been da-

maged. In the case of any doubts contact the seller or

approved service centre.

►►8. FUNCTIONAL INSPECTION

The appliance should be checked at least once a year

by competent service personnel approved by the ma-

nufacturer. Any inspections or repairs should be con-

ducted by competent personnel only.

►►9. TROUBLESHOOTING

PROBLEM REASON SOLUTION

The motor does not operate while

the heating

elements are hot.

Motor has been damaged.

Fan has been stopped.

Replace the motor.

Unlock / clean the fan.

The whole appliance does not

operate.

Electric circuit open.

Switch has been damaged.

Check power supply connection.

Replace the switch.

Reduced air ow. Foul air duct.

Motor has been damaged.

Open the air duct.

Replace the motor.



T - thermostat

M - motor

D - heating element PTC

K -switch

TV - overheat thermostat

ЕЛЕКТРИЧЕСКА СХЕМА - 电路图 - ELEKTRICKÉ SCHÉMA - ELEKTRISCHES SCHALTBILD - EL-

DIAGRAM - ELEKTRISKEEM - ESQUEMA ELÉCTRICO - KYTKENTÄKAAVIO -

SCHÉMA DE CÂBLAGE - WIRING DIAGRAM - ΣΧΕΙΑΓΡΑΜΜΑ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΚΥΚΛ{ΜΑΤΟΣ -

SHEMA ELEKTRIKE - ELEKTROMOS KAPCSOLÁSI SÉMA - SCHEMA ELETTRICO - ELEKTRINE

SCHEMA - ELEKTRISKĀ SHĒMA - SCHAKELSCHEMA - ELEKTRISK SKJEMA - SCHEMAT

ELEKTRYCZNY - ESQUEMA ELÉTRICO - SCHEMĂ ELECTRICĂ - ЭЛЕКТРИЧЕСКАЯ СХЕМА

- ELANLÄGGNING - ELEKTRIČNA SHEMA - ELEKTRICKÁ SCHÉMA - ELEKTRĐK SEMASI

- ЕЛЕКТРИЧНА СХЕМА - SHEMA ELEKTRIKE



BG - Изхвърляне на вашия стар уред

- Когато този символ на задраскана кофа за боклук е поставен върху дадено изделие, това означава, че изделието

попада под разпоредбите на Европейска директива 2002/96/EC.

- Всички електрически и елекронни изделия трябва да се изхвърлят отделно от битовите отпадъци, в определени

за целта съоръжения, посочени от държавните или местните органи.

- Правилното изхвърляне на вашия уред ще помогне за предотвратяване на възможни негативни последици за

околната среда и човешкото здраве.

- За по-подробна информация за изхвърлянето на вашия стар уред се обърнете към вашата община, службите за

събиране на отпадъци или магазина, откъдето сте купили своя уред.

CZ - Likvidace starého produktu

- Produkt je navržen a vyroben za použití vysoce kvalitních materiálů a komponent, které lze recyklovat a znovu použít.

- Když je produkt označen symbolem s přeškrtnutým košem znamená to, že podléhá evropské směrnici 2002/96/EC.

Informujte se o místním systému tříděného odpadu pro elektrická zařízení.

- Vždy se řiďte místními pravidly a nelikvidujte staré produkty dohromady s běžným odpadem. Správná likvidace starého

produktu pomůže zabránit případným negativním následkům na životní prostředí či lidské zdraví.

DE - Entsorgung Ihres Altgerätes

- Ihr Produkt ist aus hochqualitativen Materialien und Bestandteilen hergestellt, die dem Recycling zugeführt und

wiederverwertet werden können.

- Falls dieses symbol eines durchgestrichenen Müllcontainers auf Rollen auf diesem Produkt angebracht ist, bedeutet

dies, class es von der Europäischen Richtlinie 2002/96/EC erfasst wird.

- Bitte informieren Sie sich über die örtlichen sammelstellen für Elektroprodukte und elektronische geräte.

- Bitte beachten Sie die lokalen Vorschriften und entsorgen Sie Ihre Altgeräte nicht mit dem normalen Haushaltsmüll. Die

korrekte Entsorgung Ihres Altgerätes ist ein Beitrag zur Vermeidung möglicher negativer Folgen für die Umwelt und die

menschliche gesundhei.

ES - Cómo deshacerse del producto usado

- Su producto ha sido diseñado y fabricado con materiales y components de alta calidad, que pueden ser reciclados y

reutilizados.

- Cuando vea este símbolo de una papelera con ruedas tachada junto a un producto, esto signi ca que el producto está

bajo la Directiva Europea 2002/96/EC.

- Deberá informarse sobre el sistema de rciclaje local separado para productos eléctricos y electrónicos.

- Siga las normas locales y no se deshaga de los productos usados tirándolos en la basura normal de su hogar. El

reciclaje correcto de su producto usado ayudará a evitar consecuencias negativas para el medio ambiente y la salud de

las personas.

FR - Se débarrasser de votre produit usagé

- Votre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés

et utilisés de nouveau.

- Lorsque ce symbole d’une poubelle à roue barrée à un produit, cela signi e que le produit est couvert par la Directive

Européenne 2002/96/EC.

- Veuillez vous informer du système local de séparation des déchets électriques et électroniques.

- Veuillez agir selon les règles locales et ne pas jeter vos produits usages avec les déchets domestiques usuels. Jeter

correctement votre produit usagé aidera à prévenir les conéquences négatives potentielles contre l’environnement et la

santé humaine.

GB - Disposal of your old product

- You product is designed and manufactured with high quality materials and components, which can be recycled and

reused.

- When this crossed-out wheeled bin symbol is attached to a product it means the product is covered by the European

Directive 2002/96/EC.

- Please inform yourself about the local separate collection system for electrical and electronic products.

- Please act according to your local rules and do not dispose of your oldproduct with your normal household waste. The

correct disposal of your old product will help prevent potential negative consequences for the environment and human

health.

HR - Odbacivanje proizvoda

-Ovaj je proizvod osmišljen i izrađen s visokokvalitetnim materijalima i komponentama koje se mogu reciklirati i ponovno

iskoristiti.

-Kada se na proizvod stavi simbol prekrižene kante na kotačima, to znači da je on podvrgnut Europskoj Smjernici 2002/96/

CE.

-Informirajte se u svezi s lokalnim načinom diferencijalnog sakupljanja električnih i elektronskih proizvoda.

-Poštujte lokalne propise na snazi i ne odbacujte stare proizvode zajedno sa običnim kućnim otpadom. Pravilnim

odbacivanjem proizvoda spriječit ćete moguće negativne posljedice za okoliš i za zdravlje ljudi.



HU - Régi termékének eldobása

- A terméket kiváló anyagokból és összetevıkbıl tervezték és készítették, melyek újrahaszosíthatóak és újra felhasználhatóak.

- Ha az áthúzott kerekes szemetes szimbólumot látja egy terméken, akkor a termék megfelel a 2002/96/EC Európai

Direktívának.

- Kérjük, érdeklıdjön az elektromos és elektronikus termékek helyi szelektív hulladékgyőjtési rendjérıl.

- Kérjük, a helvyi törvényeknek megfelelıen járjon el, és régi termékeit ne a normális háztartási szeméttel dobja ki. A régi

termék helyes eldobása segít megelızni a lehetséges negatív következményeket a környezetre és az emberi egészségre

nézve.

IT - Smaltimento del prodotto

- Questo prodotto è stato progettato e fabbricato con materiali e componenti di alta qualità, che possono essere riciclati e

riutilizzati.

- Quando ad un prodotto è attaccato il simbolo del bidone con le ruote segnato da una croce, signi ca che il prodotto è

tutelato dalla Direttiva Europea 2002/96/EC.

- Si prega di informarsi in merito al sistema locale di raccolta differenziata per i prodotti elettrici ed elettronici.

- Rispettare le norme locali in vigore e non smaltire i prodotti vecchi nei normali ri uti domestici. Il corretto smaltimento del

prodotto aiuta ad evitare possibili conseguenze negative per la salute dell’ambiente e dell’uomo.

NO - Avfallshåndtering

-Dette produktet er utformet og produsert med materialer og deler av høy kvalitet, og som kan gjenvinnes.

-Når det på et produkt nnes et symbol som forestiller en avfallsbeholder med et kryss over, betyr dette at produktet er

underlagt EU-direktiv 2002/96/CE.

-Vennligst informer dere angående de lokale reglene som gjelder kassering av elektrisk og elektronisk avfall.

-Ta hensyn til gjeldende regelverk og ikke kast gamle produkter sammen med husholdningsavfall. Riktig avfallshåndtering av

produktet bidrar til å unngå potensielle negative konsekvenser for miljøet og menneskenes helse.

PL - UTYLIZACJA PRODUKTU

-Niniejszy produkt został wyprodukowany z najwyższej jakości materiałów, które mogą być poddane recyklingowi i zostać

ponownie użyte.

-Symbol przekreślonego kosza na śmieci umieszczany na sprzęcie, opakowaniu lub dokumentach do niego dołączonych

oznacza, że produktu nie wolno wyrzucać łącznie z innymi odpadami. Obowiązkiem użytkownika jest przekazanie zużytego

sprzętu do wyznaczonego punktu zbiórki w celu właściwego jego przetworzenia. Oznakowanie oznacza jednocześnie, że

sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005 r.

-Należy zapoznać się z lokalnym systemem zbiórki produktów elektronicznych i elektrycznych.

-Informacje o dostępnym systemie zbierania zużytego sprzętu elektrycznego można znaleźć w punkcie informacyjnym

sklepu oraz w urzędzie miasta/gminy.

-Odpowiednie postępowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla środowiska i ludzkiego

zdrowia!

RO - Casarea aparatelor vechi

- Aceastā siglā (un cos de gunoi ĭncercuit si tāitat) semni cā faptul cā produsul se aā sub incidenţa Directivei Consiliului

European 2002/96/ EC.

- Aparatele electrice si electronice nu vor  aruncate ĭmpreunā cu gunoiul menajer, ci vor  predate ĭn vederea reciclārii la

centrele de colectare special amenajate, indicate de autoritāţile naţionale sau locale.

- Respectarea acestor cerinţe va ajuta la prevenirea impactului negativ asupra mediului ĭnconjurātor si sānātāţii publice.

- Pentru informaţii mai detaliate referitoare la casarea aparatelor vechi, contactaţi autoritāţile locale, serviciul de salubritate

sau distribuitorul de la care aţi achiziţionat produsul.

RU - Утилизация старого устройства

- Bаше устройство спроектировано и изготовлено из высококачественных Материалов и компонентов, которые

можно утилизировать и использовать повторно

- Если товар имеет с зачеркнутым мусорным ящиком на колесах, это означает, что товар соответствует Европейской

директиве 2002/96/EC.

- Ознакомьтесь с местной системой раздельного сбора электрических и электронных товаров.

- Утилизируйте старые устройства отдельно от бытовых отходов. Правильная утилизация вашего товара позволит

предотвратить возможные отрицательные последствия для окружающей среды и человеческого здоровья.

SE - Undangörande av din gamla produk

- Din produkt är designad och tillverkad med material och komponenter av högsta kvalitet, vilka kan återvinnas och

återanvändas.

- När den här överstrukna sopkorgen på en produkt, betyder det att produkten täcks av Europeiska Direktiv 2002/96/EC.

- Informera dig själv om lokala återvinnings och sophanteringssystem för elektriska och elektroniska produkter.

- Agera i enlighet med dina lokala regler och släng inte dina gamla produkter tillsammans med ditt normala hushållsavfall.

Korrekt sophantering av din gamla produkt kommer att hjälpa till att för naturen och människors häls.



NOTE:_____________________________________________________________________

____________________________________________________________________________

This manual suits for next models

Table of contents

Other MCS Heater manuals

MCS

MCS MASTER Series Manual

MCS

MCS MASTER XL 91 Manual

MCS

MCS B 35 CEG Manual

MCS

MCS MH 500 Manual

MCS

MCS Master XL 6 Manual

MCS

MCS XL 9ERM Manual

MCS

MCS Master BLP 17M DC Manual

MCS

MCS Master XL 6 Manual

MCS

MCS WA 33 B User manual

MCS

MCS MASTER XL 91 Manual

MCS

MCS Master TS 3A Manual

MCS

MCS BV 170E Manual

MCS

MCS WA 33 Manual

MCS

MCS B 360 Manual

Popular Heater manuals by other brands

Hyundai

Hyundai H-HC4-20-UI709 Instruction manual & warranty card

Pinnacle

Pinnacle MASTER MH-360A-TTC User's manual & operating instructions

Sunpak

Sunpak S34-TSH Supplementary instructions

DèLonghi

DèLonghi TCH 8093 instructions

Warmco

Warmco HR10 instruction manual

Sonnenkonig

Sonnenkonig MERSIN user manual

DutchWest

DutchWest 2479 Installation and operating manual

Rowi

Rowi HQT 2000/3/2 ASTRO 2 in 1 operating instructions

STIEBEL ELTRON

STIEBEL ELTRON CK 20 S Operation and installation manual

Etherma

Etherma Solamagic S2 Installation and operating manual

L.B. White

L.B. White Workman CV225 Owner's manual and instructions

Innova

Innova HR1000V installation guide

TECHWOOD

TECHWOOD TCG-526 instruction manual

Kooper

Kooper 2191365 User instructions

Soleus Air

Soleus Air HC1-15-12 operating instructions

Eterna

Eterna SH3WH installation instructions

Maestro

Maestro MR 925 owner's manual

DELTACALOR

DELTACALOR Dinamic SED093050 Use and maintenance manual

MCS B2PTC Manual

Popular Heater manuals by other brands
