MD SPORTS 54806 User manual

MODEL/MODELO: 54806
Please contact us before returning the product to the store.
Toll Free: 877-885-1635
Por favor póngase en contacto con nosotros antes de
devolver el producto a la tienda.
Número telefónico gratis: 877-885-1635
INSTRUCCIONES DE ARMADO

LIMITED 90 DAYS WARRANTY
1
This product is covered by a limited warranty that is effective for 90 days
from the date of purchase. The warranty covers any defects in parts and
workmanship.
This Limited Warranty gives you specific legal rights and you may also have
other rights which very from one state (province) to another.
If, during the limited warranty period, a part is found to be defective or
breaks, we will offer replacement part at no cost to you, the customer. The
only exceptions to the warranty include main frames, tabletops, playing
surfaces, batteries or tools.
The above warranty will not apply in cases of damages due to improper
usage, alteration, misuse, abuse, accidental damage or neglect.
Attention: Since you build all tables upside down, please inspect table tops
and playing surfaces right away before putting together.
“ PLEASE SAVE THESE INSTRUCTIONS
AND PURCHASE RECEIPT!”
A PURCHASE RECEIPT (or other proof of purchase date) will be required
before any warranty service is initiated. All requests for warranty service can
be submitted by email, in writing or by contacting our Consumer service
Department at:
TOLL FREE: 877-885-1635
WEBSITE: www.medalsports.com.tw
*Please do not call our 800 NUMBER as well as email us. This will result in
duplicate orders and charges will occur.
*Please note that all damaged table tops need to be returned to the store.
We do not replace any tabletops or playing surfaces.
PLEASE CONTACT US BEFORE RETURNING THE
PRODUCT TO THE STORE.
THANK YOU VERY MUCH!

Phillips Screwdriver – Not Included
Standard (Flat Head Screwdriver) – Not Included
Allen Wrench - Included
TOOLS REQUIRED:
ASSEMBLY TIPS:
:

!



!
2
IMPORTANT NOTICE! Please contact us before returning the product to the store.
Please read the instructions carefully, and follow all assembly, operation or safety instructions
properly in order to avoid damage or injury. For the assembly, at least two adults are required.
Some figures or drawings may not look exactly like your product. Please read and understand
the text before beginning each assembly step.
1 -
2 -
Please Keep Your Instructions! Your Model number is necessary should you need to contact
us. Please read through this instruction manual book to familiarize yourself with all parts and
assembly steps. Kindly refer to the parts identifier below and be sure that all parts have been
included.
Although we are dedicated to giving our customers the best product possible, a question may
arise or parts may be missing. If you are missing parts, or, if you have any questions, please
contact our fast and friendly service centre on:
1 - This product is intended for INDOOR use only.
2 - Please Do Not sit, climb or lean on the game table.
3 - Please Do Not drag the table when moving it in order to avoid the damaged on the legs.
4 - Please only use spray furniture polish to clean the exterior surfaces on the game table.
5 - This is not a child's toy, adult supervision is required for children playing this game.
877-885-1635
Power Tools
- Set Low Torgue
High Torque
over tightened
CAUTION !
Electric Screwdrivers may be helpful during
assembly; however, please set a low torque
and use extreme caution.

3
54806 PARTS LIST
1 Piece
1 Piece
5 Pieces
1 Piece
1 Set
Chess Set
1 Set
8 Pieces4 Pieces 16 Pieces
8 Pieces 12 Pieces
4 Pieces
2 Pieces
2 Pieces 2 Pieces
1 Piece
1 Piece 2 Pieces
#53 #54#52#51#50#49
Dice Box
Backgammon
Checker Set Basketball
Dice Air Pump
1 Set
Tic-Tac-Toe
Bowling Pin Bowling
1 Set 1 Piece Baseball
1 Piece
2 Pieces
Bean Bag - Red 1 Piece
Foot Ball
2 Pieces
36'' Cues
#43 #45
#44
1 Set
1.5'' Pool Balls 1 Piece
1.5'' Triangle
#47
#46 #48
2 Pieces
Table Tennis Ball
Table Tennis Net
1 Piece 2 Pieces
Table Tennis Bat
#37 #38 #39 #41
#40 #42
Hockey Pusher
Basketball
Return Net Allen key Hockey Puck
Felt Pad Chalk
Plastic Leg Base
4 Pieces
8mm Leg Leveler
Rivet Plug
2 Pieces
#31 #32 #33
4 Pieces Basketball Net Rim
Rod Cap 1 Piece
#34 #35
2 Pieces #36 1 Piece
2 Pieces Corner Pocket
#27
#26
#25
Crooked Pole
2 Pieces Short Pole
2 Pieces #30#29
#28
4 Pieces
Corner Basket
4 Pieces
Side Pocket 2 Pieces
Side Basket
#19 #21
#20 #22 #23 #24
F3*1/2" Screw
4mm Lock Nut Plastic Screw 4*10mm Screw
P3.5*8mm Screw 4*15mm Screw
4 Pieces
1/4''*1-1/8'' Bolt
Basketball Board 5/16'' *1'' Bolt
1 Piece
#13 #15
#14 12 Pieces 1/4'' Hex Nut
5/16'' Butterfly Bolt
4*12mm Bolt 4 Pieces
#17
#16 4 Pieces #18 4 Pieces
Bowling Board
1 Piece
#9
#8
#7 1 Piece
Billiard Cabinet 1 Piece #12
#11
#10 2 Pieces
Right Leg
2 Pieces
Left Leg 2 Pieces
Leg Side Panel
#1 #2 #3 #5
#4 #6
Hockey Table
With Table Tennis Backgammon With

4
FIG.1 POCKET ASSEMBLY
FIG.2 LEG ASSEMBLY
ASSEMBLY INSTRUCTIONS
FIG.1
1. Find a clean, level place to begin the assembly of your Combo Table. The table will be
assembled upside down and then turned over on its legs once the assembly completed.
This game table is heavy, and turning it over will require at least two strong adults.
2. Remove all the parts from the box and verify that you have all of the listed parts as shown
on the parts identifier below. Carefully cut or tear the four corners of the box so that the
bottom of the box can be used as your work surface.
3. Attach the Side Pocket (#21) to the bottom of Billiard Cabinet (#1) using four Screws (#17)
per Side Pocket. See FIG.1.
4. Attach the Corner Pocket (#22) to the bottom of Billiard Cabinet (#1) using two Screws (#18)
per Corner Pocket. See FIG.1.
5. Repeat the steps above for the other pockets.
6. Attach the Plastic Leg Base (#27) to bottom of the
Left (#4) and Right(#5) Leg using two Plastic Screws
(#14) per Leg Base. See FIG.2.
7. Next, screw the Leg Leveler (#26) into the top of the
Leg Base (#27). See FIG.2.
18
17
1
21 22
FIG.2
4
26
14
27
14
#55
Table tennis post
2 Pieces
#1A
F4 x 1-1/4”
Flat Head Screw
8 Pieces
Pre-installed
Nut
16 Pieces
#4A Pre-installed
4A
1A
#56
2 Pieces
Bean Bag - Green

FIG.3 BILLIARD TABLE ASSEMBLY
FIG.4 BASKET OF BILLIARD
TABLE ASSEMBLY
8. Attach two previously-assembled Legs (#4 and #5) to the end of Billiard Cabinet(#1) using
four Bolts (#8) per Leg. See FIG.3.
9. Attach the other two previously-assembled Legs (#4 and #5) to the other end of Billiard
Cabinet(#1) but using only two Bolts (#8) on the sides of each Leg. See FIG.3.
Note: Please do not use any screws on the holes in the end apron of Billiard at this step.
The bolts will be added later for the crooked Pole (#19). See FIG.5A
10. Attach the Leg Side Panel (#6) between the inside of Left and Right Legs using four Screws
(#18) per Leg Side Panel. See FIG.3.
12. Attach the Corner Basket (#23)
and Side Basket (#24) to Billiard
Cabinet (#1) using two Screws (#15)
per Basket. See FIG.4
Note: Repeat the steps above for
the other baskets.
FIG.3
5
24 15
23
15
HOLD TABLE CABINET DO NOT
HOLD THE
LEGS
DO NOT LEAN THE
TABLE ON ITS LEGS!
CAUTION: Two strong adults are recommended to turn the table over as shown.
1. Lift the table off the ground.
2. Turn the table over.
3. Place it on all four feet at the same time on the ground.
11. Lift the table assembly from the floor
with two strong adults, turn it over,
and set table on its legs in the location
where you play. Go back and make sure
that all connections are tight.
8
8
8
8
1
4
5
5
4
NO BOLTS THIS SIDE.
18 6
This is the hole for Rivet Plug (#25).

FIG.5
FIG.5A
FIG.5C
6
FIG.5 BASKETBALL ASSEMBLY
13. Attach the Crooked Pole (#19) to the end of Billiard Table using two Butterfly Bolts (#11)
per Crooked Pole. See FIG.5A.
Note: The butterfly Bolts (#11) assembled on the holes in the end apron of Billiard.
See point 9 on page 5.
14. Attach the Rim (#30) to the Basketball Board (#7) using four Bolts (#10) and four Nuts (#13).
See FIG. 5B.
15. Attach the Short Pole (#20) to the back of the Basketball Board (#7) using four Bolts (#9)
and four Nuts (#12). And then install the Rod Cap (#28) on the top of the Short Pole (#20).
See FIG.5C.
11
19
FIG.5B
7
10
30
13
28
20
20
9
12
12 9
7
28

7
16. Attach the previously-assembled Basketball Board (#7)
to the Crooked Pole (#19) using two Screws (#16)
per side. See FIG.5D.
17. Attach the Basketball Net (#29) to the Rim (#30) by
slipping the top of the Net over the Rim hooks.
See FIG.5E.
18. Attach the Basketball Return Net (#31) to the
Short Pole (#20) using the Velcro strips.
Secure the bottom of it to the Billiard
Table using two Rivet Plugs (#25).
See FIG.5F
29
30
31
20
25
FIG.5D
FIG.5E
FIG.5F
16
19
7
25

8
DIRECTIONS FOR PLAYING VARIOUS GAMES
2
3
2
40

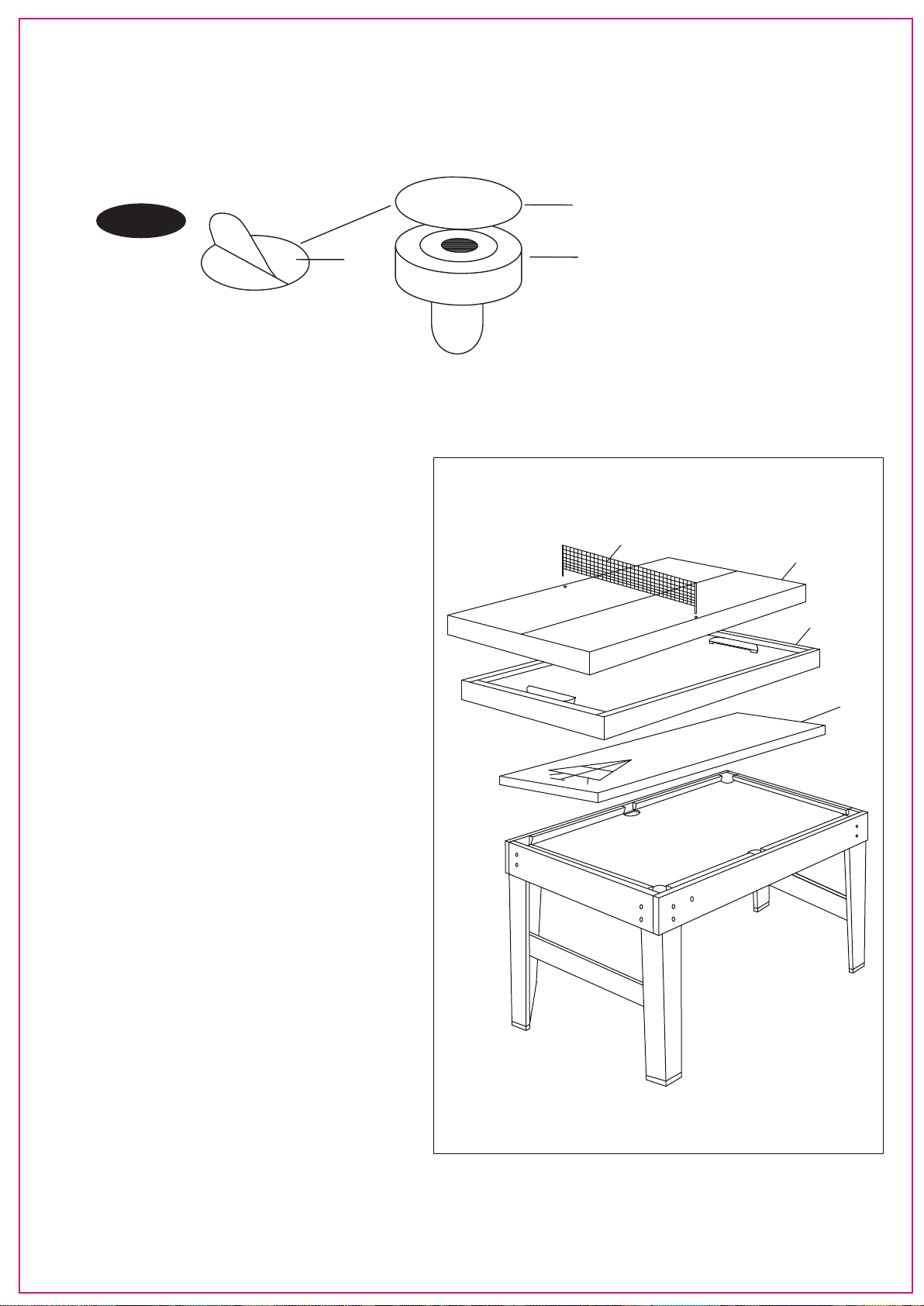

FIG.6 PUSHER ASSEMBLY
19. Tear off the backside paper of the Felt Pad (#34) and stick them at the bottom of the
Pushers (#33).
FIG.6
33
34
34
Billiard – Play the game as assembled using
the Cue (#39), Triangle (#38), Pool Balls (#37)
and Chalk (#36).
Glide Hockey – Place the Hockey Table with
Table Tennis (#2) on the top of the Billiard
Cabinet to play Glide Hockey using the Pusher
(#33) and Puck (#35).
Table Tennis – Reverse side of the Hockey
Table with Table Tennis (#2) and install the Net
(#40) and Post (#55). Use the Table Tennis
Paddles (#42) and Table Tennis Balls (#41).
Bowling – Place the Backgammon with
Bowling Board (#3) in the center of the Hockey
Table with Table Tennis and use the Bowling
Pin (#43) and Bowling (#44).
Chess, 6) Checker, 7) Backgammon –
Reverse side of the Backgammon with Bowl-
ing Board (#3) to play these games use the
Chess Set(#49), Backgammon/Checker Set
(#50), Dice Box (#51) and Dice (#52).
Basketball – Attach the Basketball system and
use the Basketball (#53).
Bean Bag Toss – Throw Bean Bags (#46 & #56)
against the pre-attached Target on the Basket-
ball Return Net (#31).
Baseball Toss – Play Baseball (#47) into the
large opening on the Basketball Return Net.
Football – Throw Football (#48) against the
pre-attached Target on the Basketball Return
Net (#31).
Tic–Tac–Toe – Play on the Tic-Tac-Toe(#45).
1)
2)
3)
4)
5)
8)
9)
10)
11)
12)

9

10

11
54806 LISTA DE PARTES
1 Pieza
1 Pieza
5 Piezas
1 Pieza
1 Juego
Juego de Ajedrez
1 Juego
8 Piezas4 Piezas 16 Piezas
8 Piezas 12 Piezas
4 Piezas
2 Piezas
2 Piezas 2 Piezas
1 Pieza
1 Pieza 2 Piezas
#53 #54#52#51#50#49
Caja de dado
Conjunto de
Backgammon y Dama Baloncesto
Dado Bomba de aire
1 Juego
Tres en Línea
Pino del Boliche Bola del Boliche
1 Set 1 Pieza Béisbol
1 Pieza
2 Piezas
Saquito Relleno-Rojo 1 Pieza
Fútbol
2 Piezas
Taco 36''
#43 #45
#44
1 Juego
Bola de Billar 1.5'' 1 Pieza
Triángulo 1.5''
#47
#46 #48
2 Piezas
Pelota del Tenis
de la Mesa
Red y poste de
Tenis de Mesa
1 Set 2 Piezas
Paletas del Tenis
de la Mesa
#37 #38 #39 #41
#40 #42
Golpeador
Red de la Devolución
de Baloncesto Llave Allen Disco
Fieltro Tiza
Base Plástico
de la Pata
4 Piezas
Nivelador de la
Pata 8mm
Remache
2 Piezas
#31 #32 #33
4 Piezas Red del Baloncesto Canasta
Tapón del Palo 1 Pieza
#34 #35
2 Piezas #36 1 Pieza
2 Piezas Tronera de la Esquina
#27
#26
#25
Palo Torcido
2 Piezas Palo Corto
2 Piezas #30#29
#28
4 Piezas
Canasta de la Esquina
4 Piezas
Tronera Lateral 2 Piezas
Canasta Lateral
#19 #21
#20 #22 #23 #24
Tornillo F3*1/2"
Tuerca de Acople 4mm Tornillo de Plástico Tornillo 4*10mm
Tornillo P3.5*8mm Tornillo 4*15mm
4 Piezas
Perno 1/4''*1-1/8''
Tablero del
Baloncesto Perno 5/16'' *1''
1 Pieza
#13 #15
#14
12 Piezas
Tuerca
Hexagonal 1/4''
Perno de
Mariposa 5/16''
Perno 4*12mm 4 Piezas
#17
#16 4 Piezas #18 4 Piezas
1 Pieza
#9
#8
#7 1 Pieza
Compartimiento
del billar 1 Pieza #12
#11
#10 2 Piezas
Pata Izquierda
2 Piezas
Pata Derecha 2 Piezas
Panel del Lateral
de la Pata
#1 #2 #3 #5
#4 #6
Mesa de Hockey
con Tenis de Mesa Backgammon con
Tablero del Boliche

12
FIG.1 MONTAJE DE LA TRONERA
FIG.2 MONTAJE DE LA PATA
1. Encuentre un lugar limpio y nivelado para empezar a montar su Mesa de Combo. La mesa
será montada con la parte superior guiado hacia abajo y una vez que el montaje es compl-
etado, se le voltea encima de sus patas. Esta mesa de juego es pesada y para voltearlo
será requerido por lo menos dos adultos.
2. Retire todas las partes desde la caja y verifique que Ud. tiene todas las piezascomo se
muestra en el identificador de las partes como se le indica abajo.Cuidadosamente corte
y arranque las cuatros esquinas de la caja de manera que la parte inferior de la caja pueda
ser usada como su superficie para el trabajo.
3. Asegure la Tronera Lateral (#21) en la parte inferior del Compartimiento del Billar (#1)
usando cuatro Tornillos (#17) por cada Tronera Lateral. Véa FIG.1
4. Asegure la Tronera de la Esquina(#22) en la parte inferior del Compartimiento de
Billar(#1)usando dos Tornillos (#18) por cada Tronera de la Esquina. Véa Fig.1.
5. Repita los pasos anteriores con las otras troneras.
6. Asegure Base Plástico de la Pata(#27) en la parte
inferior de la Pata Izquierda (#4) y Derecha (#5)
usando dos Tornillos Plásticos (#14) por cada Base
de la Pata. Véa FIG.2
7. Luego, atornille el Nivelador de la Pata (#26) encima
de la Base de la Pata (#27). Véa FIG.2.
IDENTIFICADOR DE PARTES
#55
Poste de mesa de
tenis
2 Piezas
#1A
F4 x 1-1/4”
Tornillo de
9 Piezas
Pre-instalado
Tuerca
16 Piezas
#4A Pre-instalado
#56
2 Piezas
Saquito Relleno-Verde
FIG.1
18
17
1
21 22
FIG.2
4
26
14
27
14
4A
1A

FIG.3 MONTAJE DE LA MESA DE BILLAR
FIG.4 MONTAJE DE LA
CANASTA DE LA
MESA DE BILLAR
8. Fije las Patas previamente-montada (#4 y #5) en la parte final del Compartimiento de
Billar (#1) usando cuatro Tornillos (#8). Véa FIG.3.
9. Adjunte otras dos piernas pre-montadas (#4 & #5) a la otra final del Gabinete de Billar (#1)
pero use solamente dos Tornillos (#8) sobre los lados de cada pierna. Vea la FIG.3.
Nota: Que no uses tornillos sobre los agujeros al delantal final de Billar en este paso.
El tornillo será agregado luego de ser doblado el Poste (#19). Vea la FIG. 5A.
10. Fije el Panel del Lateral de la Pata (#6) entre la parte interior de la Pata Izquierda y
Derecha usando cuatro Tornillos (#18) por cada Panel del Lateral de la Pata. Véa FIG.3.
12. ije la Canasta de la Esquina (#23) y la
Canasta Lateral (#24) al Compartimiento
de Billar (#1) usando dos Tornillos (#15)
por Canasta. Véa FIG.4
Nota: Repita dichos pasos para otras cestas.
FIG.3
13
24 15
23
15
11. Levante la mesa montada desde el piso con
dos adultos fuertes, voltéalo, y ponga las
patas en el lugar donde Ud. juega. Vuelva a
asegurar que todas las conecciones estén
bien apretadas.
COJA LA MESA
MARCO
PRINCIPAL NO COJA
LA MESA
POR LAS
PATAS
NO INCLINE
LA MESA SOBRE
SUS PATAS
Advertencia:
Se recomienda que dos adultos fuertes le den la vuelta a la mesa como se muestra.
1. Levante la mesa del suelo.
2. Dele la vuelta a la mesa.
3. Póngala sobre las cuatro pastas al mismo tiempo.
8
8
8
8
1
4
5
5
4
No atornille en este lado
18 6
Este es el agujero para el Enchufe
de remache (#25)

14
FIG.5 MONTAJE DEL BALONCESTO
13. Fije al Palo Torcido (#19) en la final de la Mesa del Billar usando dos Pernos de Mariposa
(#11) por cada Palo Torcido. Véa FIG.5.A
Nota:Montado los Tronillos de Mariposa (#11) sobre los agujeros de la delantal final
de Billar. Vea el punto 9 de la página 5.
14. Fije a la Canasta (#30) sobre el Tablero del Baloncesto(#7) usando cuatro Pernos (#10)
y cuatro Tuercas (#13). Véa FIG.5B.
15. Fije el Palo Corto (#20) detrás del Tablero del Baloncesto(#7) usando cuatro Pernos (#9)
y cuaro Tuercas (#12). Y luego, instale el Tapón del Palo (#28) sobre el extremo superior
del Palo Corto(#20). Véa FIG.5C.
FIG.5
FIG.5A
FIG.5C
11
19
FIG.5B
7
10
30
13
28
20
20
9
12
12 9
7
28

15
16. Fije al Tablero de Baloncesto (#7) previamente montado
en el Palo Torcido (#19) usando dos Tornillos (#16) por
cada lado. Véa FIG.5D.
17. Fije la Red del Baloncesto (#29) en la Canasta (#30)
deslizándolo la parte superior de la red sobre los
ganchos de la Canasta. Véa FIG.5E.
18. Fije la Red de la Devolución del Baloncesto (#31) al
Palo Corto (#20) usando la faja de Velcro. Asegure
la parte inferior de éste a la Mesa de Billar usando
dos Remaches (#25). Véa FIG.5F
29
30
31
20
25
FIG.5D
FIG.5E
FIG.5F
16
19
7
25

16
1) Billar – juegue el juego tal como está montado
con el Taco (#39), Triángulo (#38), bolas de
Billar (#37) y Tiza (#36).
2) Deslizamiento de Hockey – ponga la Mesa de
Hockey con el Tenis de Mesa (#2) sobre la parte
superior del compartimiento de Billar para jugar
el Deslizamiento de Hockey usando el Golpeador
(#33) y el Disco (#35)
3) Tenis de Mesa – Voltee a la Mesa de Hockey con
el Tenis de Mesa(#2) e instale el conjunto de la red
y el poste (#40). Use las paletas de Tenis de Mesa
(#42) y la pelota de Tenis de Mesa (#41).
4) Boliche – ponga el Backgammon con el Tablero de
Boliche (#3) en el centro de la Mesa de Hockey
con Tenis de Mesa y use el Pino del Boliche (#43)
y la Bola del Boliche (#44).
5) Ajedrez, 6) Damas, 7) Backgammon – Voltee al
Tablero del Backgammon y el Boliche (#3) para
juagar a estos juegos use Juego de Ajedrez(49),
Conjunto de Backgammon y Dama(#50), Caja de
dado (#51) y Dado (#52).
8) Baloncesto- Asegure el sistea del Baloncesto y
use el Baloncesto (#53).
9) Lanzamiento de Saquitos Rellenos – Lance los
saquitos rellenos (#46 & #56) contra el blanco
previamente instalado sobre el la Red de la
Devolución del Baloncesto (#31).
10) Lanzamiento del Béisbol – Juegue el Béisbol
(#47) dentro de la abertura sobre la Red de la
Devolución del Baloncesto.
11) Fútbol – Lance los Fútbol (#48) contra el blanco
previamente instalado sobre el la Red de la
Devolución del Baloncesto (#31).
12) Tres en Línea – se juega sobre Tres en Línea.
GUÍA PARA JUGAR VARIOS JUEGOS
FIG.6 MONTAJE DEL GOLPEADOR
19. Desgarre el papel que está detrásdelfieltro(#34) y fíjelo enlaparte inferior de los
Golpeadores(#33).
FIG.6
33
34
34
2
3
2
40
