Miele professional A 300 User manual

A 300, A 300/1
de Gebrauchsanweisung Injektormodule
da Brugsanvisning Injektormoduler
en Operating instructions Injector modules
es Instrucciones de manejo Módulo inyector
fi Käyttöohje Suorasuihkumoduulit
fr Mode d'emploi Modules à injection
hr Upute za uporabu Injektorski moduli
it Istruzioni d'uso Moduli a iniezione
nl Gebruiksaanwijzing injectormodules
no Bruksanvisning injektormoduler
pt Instruções de utilização Módulo injector
sl Navodila za uporabo Injektorski moduli
sv Bruksanvisning Injektormoduler
M.-Nr. 09 961 371

2
de ....................................................................................................................................... 4
da ....................................................................................................................................... 14
en ....................................................................................................................................... 24
es ....................................................................................................................................... 34
fi ......................................................................................................................................... 44
fr ........................................................................................................................................ 54
hr ....................................................................................................................................... 64
it ......................................................................................................................................... 74
nl ........................................................................................................................................ 84
no ...................................................................................................................................... 94
pt .......................................................................................................................................104
sl ........................................................................................................................................114
sv .......................................................................................................................................124

de - Inhalt
3
Hinweise zur Anleitung ....................................................................................................... 4
Bestimmungsgemäße Verwendung................................................................................... 5
Fragen und technische Probleme.......................................................................................... 5
Lieferumfang........................................................................................................................ 6
A 300 ..................................................................................................................................... 6
A 300/1 .................................................................................................................................. 7
Nachkaufbares Zubehör........................................................................................................ 7
Entsorgung der Transportverpackung .................................................................................. 7
Sicherheitshinweise und Warnungen ................................................................................ 8
Anwendungstechnik............................................................................................................ 9
Injektormodule....................................................................................................................... 9
Injektormodul einsetzen .................................................................................................... 9
Injektormodul entnehmen.................................................................................................. 9
Kontrollieren Sie bei der Beladung und vor jedem Programmstart: ................................... 10
Spülgut einordnen ............................................................................................................... 10
Ausspüldüse für Pulverdosiergerät...................................................................................... 12

de - Hinweise zur Anleitung
4
Warnungen
Warnungen enthalten sicherheitsrelevante Informationen. Sie
warnen vor möglichen Personen- und Sachschäden.
Lesen Sie die Warnungen sorgfältig durch und beachten Sie die
darin angegebenen Handlungsaufforderungen und Verhaltensre‐
geln.
Hinweise
Hinweise enthalten Informationen, die besonders beachtet werden
müssen.
Zusatzinformationen und Anmerkungen
Zusätzliche Informationen und Anmerkungen sind durch einen einfa‐
chen Rahmen gekennzeichnet.
Handlungsschritte
Jedem Handlungsschritt ist ein schwarzes Quadrat vorangestellt.
Beispiel:
Wählen Sie eine Option mit Hilfe der Pfeiltasten aus und speichern
Sie die Einstellung mit OK.
Display
Im Display angezeigte Ausdrücke sind durch eine besondere Schrift‐
art, die der Displayschrift nachempfunden ist, gekennzeichnet.
Beispiel:
Menü Einstellungen .

de - Bestimmungsgemäße Verwendung
5
Mit Hilfe dieses Moduls können maschinell wiederaufbereitbare La‐
borgeräte in einem Miele Reinigungsautomaten für Laborgeräte auf‐
bereitet werden. Hierzu sind auch die Gebrauchsanweisung des Rei‐
nigungsautomaten für Laborgeräte sowie die Informationen der Her‐
steller der Laborgeräte zu beachten.
Die Injektormodule A 300 und A 300/1 sind für die Aufbereitung von
Laborglas mit engem Hals vorgesehen.
Die Module sind in folgende Körbe einsetzbar:
– Oberkorb A 100
– Unterkorb A 150
Im weiteren Verlauf dieser Gebrauchsanweisung wird der Reinigungs-
und Desinfektionsautomat als Reinigungsautomat bezeichnet. Aufbe‐
reitbare Laborgläser und Laborutensilien werden in dieser Gebrauchs‐
anweisung allgemein als Spülgut bezeichnet, wenn diese nicht näher
definiert sind.
Fragen und technische Probleme
Bei Rückfragen oder technischen Problemen wenden Sie sich bitte an
Miele. Die Kontaktdaten finden Sie auf der Rückseite der Gebrauchs‐
anweisung Ihres Reinigungsautomaten oder unter
www.miele-professional.com.

de - Lieferumfang
6
A 300
– Injektormodul, Höhe 241 mm, Breite 200 mm, Tiefe 471 mm.
– 8 x E 352, Injektordüse, Länge 220 mm, Ø 6 mm, mit Arretierung
E 354 kombinierbar
– 8 x E 354, Arretierung für Injektordüse E 352, bestehend aus Halte‐
rung und Klammer, Länge 220 mm, Ø 6 mm
Im Lieferumfang
enthalten

de - Lieferumfang
7
A 300/1
– Injektormodul, Höhe 242 mm, Breite 178 mm, Tiefe 471 mm.
– 8 x ID 220, Injektordüse mit Kunststoffstütze, Länge 220 mm,
Ø 6 mm
Nachkaufbares Zubehör
Das nachfolgende sowie weiteres Zubehör ist optional bei Miele er‐
hältlich:
– A 802, Ausspüldüse für Pulverdosiergerät
Entsorgung der Transportverpackung
Die Verpackung schützt vor Transportschäden. Die Verpackungsma‐
terialien sind nach umweltverträglichen und entsorgungstechnischen
Gesichtspunkten ausgewählt und deshalb recycelbar.
Das Rückführen der Verpackung in den Materialkreislauf spart Roh‐
stoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die
Verpackung zurück.
Im Lieferumfang
enthalten

de - Sicherheitshinweise und Warnungen
8
Lesen Sie die Gebrauchsanweisung aufmerksam durch, bevor Sie
dieses Modul benutzen. Dadurch schützen Sie sich und vermeiden
Schäden am Modul.
Bewahren Sie die Gebrauchsanweisung sorgfältig auf.
Beachten Sie unbedingt die Gebrauchsanweisung des Reini‐
gungsautomaten, insbesondere die darin enthaltenen Sicherheits‐
hinweise und Warnungen.
 Das Modul ist ausschließlich für die in der Gebrauchsanweisung
genannten Anwendungsgebiete zugelassen. Komponenten, wie z. B.
Düsen, dürfen nur durch Miele Zubehör oder Original Ersatzteile er‐
setzt werden. Jegliche andere Verwendung, Umbauten und Verände‐
rungen sind unzulässig und möglicherweise gefährlich.
Miele haftet nicht für Schäden, die durch bestimmungswidrige Ver‐
wendung oder falsche Bedienung verursacht werden.
 Kontrollieren Sie täglich alle Wagen, Körbe, Module und Einsätze
gemäß den Angaben im Kapitel "Instandhaltungsmaßnahmen" in der
Gebrauchsanweisung ihres Reinigungsautomaten.
 Bereiten Sie ausschließlich Spülgut auf, das von den jeweiligen
Herstellern als maschinell wiederaufbereitbar deklariert ist und beach‐
ten Sie dessen spezifische Aufbereitungshinweise.
 Glasbruch kann beim Be- und Entladen zu gefährlichen Verletzun‐
gen führen. Spülgut mit Glasbruch darf nicht im Reinigungsautoma‐
ten aufbereitet werden.
 Setzen Sie immer nur leere Module ohne Spülgut in die Körbe ein.
Prüfen Sie vor jeder Beladung die korrekte Arretierung.
Die Module müssen vor der Entnahme vollständig leer geräumt wer‐
den.
Beim Einsetzen oder der Entnahme von bestückten Modulen kann
das Spülgut beschädigt werden und z. B. im Falle von Glasbruch zu
Verletzungen führen.
 Das Aufbereitungsergebnis ist gegebenenfalls einer besonderen,
nicht nur visuellen Prüfung zu unterziehen.
Miele haftet nicht für Schäden, die infolge von Nichtbeachtung der
Sicherheitshinweise und Warnungen verursacht werden.

de - Anwendungstechnik
9
Injektormodule
Setzen Sie immer nur leere Module ohne Spülgut in die Körbe
ein. Prüfen Sie vor jeder Beladung die korrekte Arretierung.
Die Module müssen vor der Entnahme vollständig leer geräumt
werden.
Beim Einsetzen oder der Entnahme von bestückten Modulen kann
das Spülgut beschädigt werden und z. B. im Falle von Glasbruch
zu Verletzungen führen.
Das Injektormodul nur in den Oberkorb A 100 oder den Unterkorb
A 150 einsetzen. Die Düsen müssen dabei nach oben zeigen.
Stecken Sie das Injektormodul mit dem Anschlussstutzen in einem
flachen Winkel in die Wasserankopplung ein.
Rasten Sie anschließend das Modul durch herunterdrücken in die
Verstrebungen des Korbs ein.
Den Korb nicht an dem Injektormodul aus dem Reinigungsautoma‐
ten herausziehen.
Das Mdoul könnte sich lösen oder die Wasserankopplung könnte
beschädigt werden.
Lösen Sie das Modul aus der Verrastung und ziehen Sie es in einem
flachen Winkel aus dem Wasserankopplung heraus. Wählen Sie da‐
bei den Winkel nicht zu steil, da durch die Hebelwirkung die An‐
kopplung und der Anschlussstutzen beschädigt werden können.
Injektormodul
einsetzen
Injektormodul
entnehmen

de - Anwendungstechnik
10
Kontrollieren Sie bei der Beladung und vor jedem Pro‐
grammstart:
– Sind die Spülvorrichtungen, wie z. B. Spülhülsen und Düsen, fest
eingeschraubt?
Damit für alle Spülvorrichtungen ein ausreichend standardisier‐
ter Spüldruck gegeben ist, müssen alle Schraubansätze mit Düsen,
Adaptern, Spülhülsen oder Blindschrauben versehen sein.
Es dürfen keine beschädigten Spülvorrichtungen wie Düsen, Adap‐
ter oder Spülhülsen verwendet werden.
Nicht mit Spülgut belegte Spülvorrichtungen müssen nicht durch
Blindschrauben ersetzt werden.
– Sind die eingesetzten Module richtig an die Wasserversorgung der
Körbe angekoppelt?

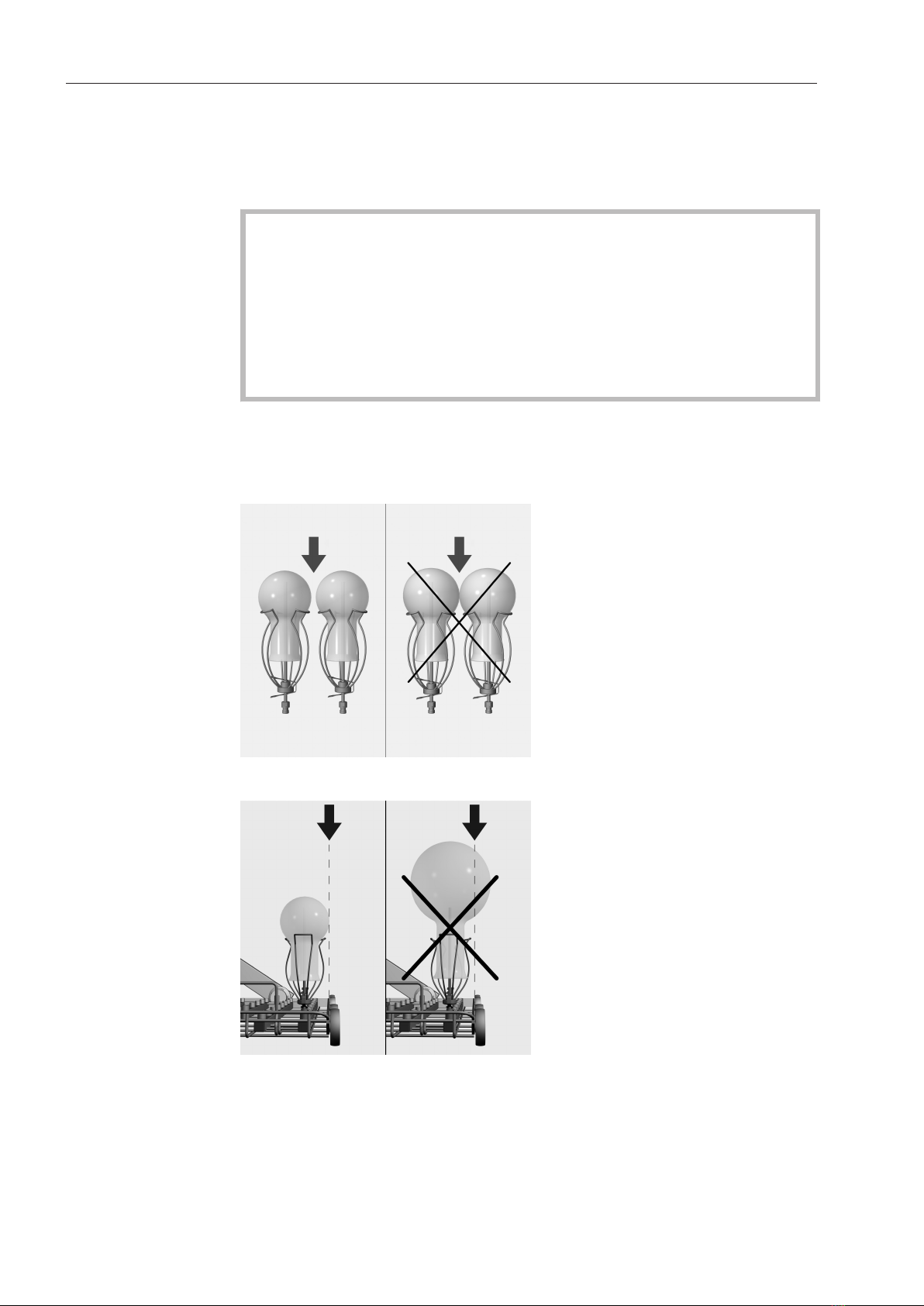

Spülgut einordnen
Die einzelnen Gläser dürfen sich nicht berühren.
Die Gläser dürfen nicht über den Rand der Körbe hinausragen.

de - Anwendungstechnik
11
Falls die Spitze der Düse am Glasboden anliegt, die Arretierung nach
oben verschieben.
Bei diesem Modul sind die Kunststoffstützen der Düsen nicht höhen‐
verstellbar. Falls die Spitzen der Düsen am Glasboden anliegen, muss
ein anderes Modul mit kürzeren Düsen verwendet werden.
A 300
A 300/1

de - Anwendungstechnik
12
Ausspüldüse für Pulverdosiergerät
Wird bei Reinigungsautomaten mit einem Pulverdosiergerät in der
Tür pulverförmiger Reiniger in Kombination mit einem Oberkorb und
zwei Modulen im Unterkorb eingesetzt, muss eine Ausspüldüse A 802
für Pulverreiniger montiert werden.
Die Ausspüldüse spült während der Aufbereitung den Pulverreiniger
aus dem Pulverdosiergerät.
Bei der Dosierung von flüssigem Reiniger ist keine Ausspüldüse er‐
forderlich.

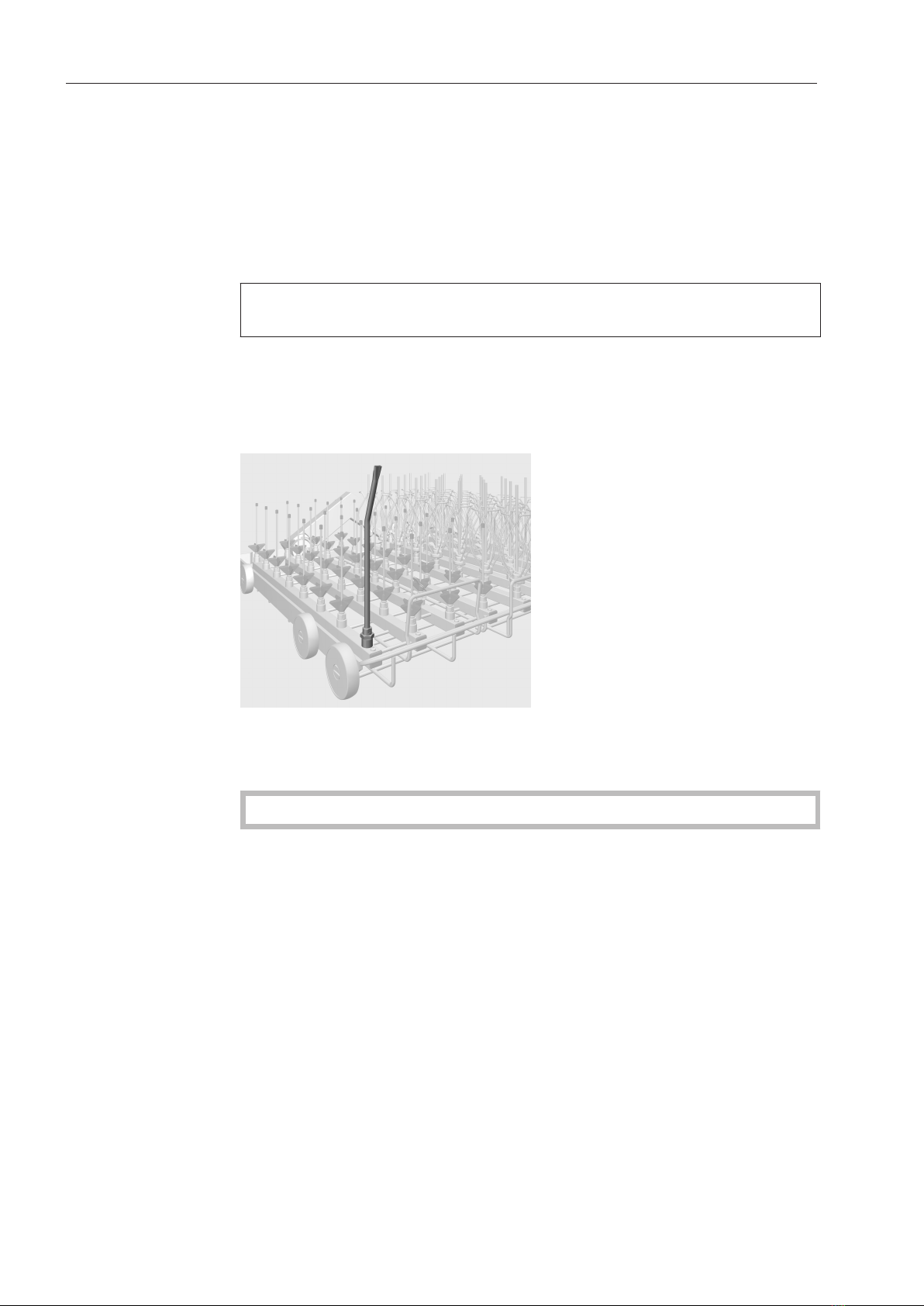

Die Ausspüldüse muss beim linken Modul im Unterkorb vorne links
eingesetzt werden:
Die vorhandene Düse mit einem Maulschlüssel lösen und entneh‐
men.
Die Ausspüldüse in die freigewordene Aufnahme einschrauben und
mit dem Maulschlüssel festziehen. Die Ausspülöffnung muss an‐
schließend nach vorne zeigen.
Die Ausspüldüse darf nicht mit Spülgut bestückt werden.

da - Indhold
13
Vejledning til brugsanvisningen ....................................................................................... 14
Retningslinjer vedrørende brugen ................................................................................... 15
Spørgsmål og tekniske problemer....................................................................................... 15
Medfølgende udstyr .......................................................................................................... 16
A 300 ................................................................................................................................... 16
A 300/1 ................................................................................................................................ 17
Ekstra tilbehør...................................................................................................................... 17
Bortskaffelse af emballagen ............................................................................................... 17
Råd om sikkerhed og advarsler ....................................................................................... 18
Anvendelsesteknik ............................................................................................................ 19
Injektormoduler.................................................................................................................... 19
Injektormodul isættes...................................................................................................... 19
Injektormodul tages ud.................................................................................................... 19
Kontroller ved hver fyldning og inden hver programstart: .................................................. 20
Utensilierne placeres ........................................................................................................... 20
Sprøjtedyse til pulverdoseringsanlæg ................................................................................. 22

da - Vejledning til brugsanvisningen
14
Advarsler
Advarsler indeholder informationer vedrørende sikkerhed. De
advarer mod mulige skader på personer og ting.
Læs venligst advarslerne omhyggeligt, og følg opfordringerne og
forholdsreglerne.
Anvisninger
Anvisninger indeholder informationer, som brugeren skal være sær‐
ligt opmærksom på.
Yderligere infomationer og bemærkninger
Yderligere informationer og bemærkninger vises med en ramme om‐
kring.
Udførelse af handlinger
Foran handlinger, der skal foretages, vises et sort kvadrat.
Eksempel:
Vælg en option med piletasterne, og gem indstillingen ved tryk på
OK.
Display
Udtryk, der forekommer i displayet, er vist med en særlig skrifttype,
der er magen til skriften i displayet.
Eksempel:
Menuen Indstillinger .

da - Retningslinjer vedrørende brugen
15
Ved hjælp af dette modul kan laboratorieudstyr, der er egnet til ma‐
skinel rengøring, rengøres i en Miele rengøringsmaskine til laborato‐
rieudstyr. Følg også brugsanvisningen til rengøringsmaskinen til labo‐
ratorieudstyr og informationerne fra producenterne af laboratorieud‐
styret.
Injektormodulerne A 300 og A 300/1 er beregnet til rengøring af labo‐
ratorieglas med smal hals.
Modulerne kan anvendes i følgende kurve:
– Overkurv A 100
– Underkurv A 150
I det følgende betegnes rengørings- og desinfektionsmaskinen som
maskinen. Genanvendelige laboratorieglas og -utensilier kaldes i den‐
ne brugsanvisning generelt for utensilier, når disse ikke er nærmere
defineret.
Spørgsmål og tekniske problemer
Kontakt Miele Teknisk Service ved spørgsmål eller tekniske proble‐
mer. Kontaktinformationer står på bagsiden af brugsanvisningen til
rengøringsmaskinen eller på www.miele.dk.

da - Medfølgende udstyr
16
A 300
– Injektormodul, højde 241 mm, bredde 200 mm, dybde 471 mm.
– 8 x E 352, Injektordyse, længde 220 mm, Ø 6 mm, kan kombineres
med holder E 354
– 8 x E 354, Holder til injektordyse E 352, bestående af holder +
klemme, længde 220 mm, Ø 6 mm
Medfølger ved
levering

da - Medfølgende udstyr
17
A 300/1
– Injektormodul, højde 242 mm, bredde 178 mm, dybde 471 mm.
– 8 x ID 220, Injektordyse med kunststofstiver, længde 220 mm,
Ø 6 mm
Ekstra tilbehør
Det efterfølgende samt yderligere tilbehør kan købes ved henvendel‐
se til Miele:
– A 802, Sprøjtedyse til pulverdoseringsanlæg
Bortskaffelse af emballagen
Emballagen beskytter mod transportskader. Emballagematerialerne er
valgt ud fra miljø- og affaldstekniske hensyn og kan således genbru‐
ges.
Genbrug af emballagematerialerne sparer råstoffer og mindsker af‐
faldsproblemerne. Emballagen bør derfor afleveres på nærmeste gen‐
brugsstation/opsamlingssted.
Medfølger ved
levering

da - Råd om sikkerhed og advarsler
18
Læs venligst brugsanvisningen, inden modulet tages i brug. Herved
beskyttes personer, og skader på modulet undgås.
Gem venligst brugsanvisningen.
Brugsanvisningen til maskinen skal ubetinget læses – især af‐
snittet Råd om sikkerhed og advarsler.
 Modulet er udelukkende beregnet til de anvendelsesområder, der
er nævnt i brugsanvisningen. Komponenter som fx dyser må kun ud‐
skiftes med Miele-tilbehør eller originale reservedele. Enhver anden
anvendelse, ombygning og ændringer er ikke tilladt og kan være far‐
lig.
Miele hæfter ikke for skader, der opstår på grund af ukorrekt anven‐
delse eller forkert betjening.
 Kontroller alle vogne, kurve, moduler og indsatser dagligt i over‐
ensstemmelse med angivelserne i afsnittet Rengøring og vedligehol‐
delse i brugsanvisningen til maskinen.
 Rengør udelukkende utensilier, der af producenten er deklareret
egnet til maskinel rengøring, og følg producentens specifikke rengø‐
ringsråd.
 Glasbrud kan forårsage alvorlig tilskadekomst ved fyldning og tøm‐
ning af maskinen. Utensilier med glasbrud må ikke rengøres i ma‐
skinen.
 Sæt altid kun tomme moduler uden utensilier i kurvene. Kontroller,
at modulerne er rigtigt fastlåst, inden de fyldes.
Modulerne skal være tømt helt, inden de tages ud.
Ved isætning og udtagning af fyldte moduler kan utensilierne blive be‐
skadiget og evt. medføre tilskadekomst, fx i tilfælde af glasbrud.
 Rengøringsresultatet skal i givet fald underkastes en speciel, ikke
kun visuel, kontrol.
Miele kan ikke gøres ansvarlig for skader, der måtte opstå som føl‐
ge af tilsidesættelse af ovennævnte råd om sikkerhed og advarsler.

da - Anvendelsesteknik
19
Injektormoduler
Sæt altid kun tomme moduler uden utensilier i kurvene. Kontrol‐
ler, at modulerne er rigtigt fastlåst, inden de fyldes.
Modulerne skal være helt tømt, inden de tages ud.
Ved isætning og udtagning af fyldte moduler kan utensilierne blive
beskadiget og evt. medføre tilskadekomst, fx i tilfælde af glasbrud.
Injektormodulet må kun anbringes i overkurv A 100 eller underkurv
A 150. Dyserne skal pege opad.
Stik injektormodulet med tilslutningsstudsen ind i vandtilkoblingen i
en flad vinkel.
Fastgør derefter modulet i kurvens stivere ved at trykke det nedad.
Træk ikke kurven ud af maskinen ved at tage fat i injektormodulet.
Ellers er der risiko for, at modulet løsnes, eller at vandtilkoblingen
beskadiges.
Frigør modulet fra fastlåsningen, og træk det ud af vandtilkoblingen
i en flad vinkel. Vinklen må ikke være for stejl, da tilkoblingen og til‐
slutningsstudsen ellers kan blive beskadiget pga. vægtstangseffek‐
ten.
Injektormodul
isættes
Injektormodul
tages ud

da - Anvendelsesteknik
20
Kontroller ved hver fyldning og inden hver programstart:
– Er skylleanordningerne, fx hylstre og dyser, skruet godt fast?
For at sikre et ensartet spuletryk for alle skylleanordninger skal
alle skruetilslutninger være forsynet med dyser, adaptere, hylstre
eller blindskruer.
Der må ikke anvendes beskadigede dyser, adaptere eller hylstre.
Skylleanordninger, der ikke bruges til utensilier, skal ikke erstattes
med blindskruer.
– Er de anvendte moduler koblet rigtigt til kurvenes vandforsyning?
Utensilierne placeres
De enkelte glas må ikke berøre hinanden.
Glassene må ikke rage ud over kurvenes kant.
