Miele professional A 304 User manual

A 304
de Gebrauchsanweisung Injektormodul
da Brugsanvisning Injektormodul
en Operating instructions Injector module
es Instrucciones de manejo Módulo inyector
fi Käyttöohje Suorasuihkumoduuli
fr Mode d'emploi Module à injection
hr Upute za uporabu Injektorski modul
it Istruzioni d'uso Modulo a iniezione
nl Gebruiksaanwijzing injectormodule
no Bruksanvisning injektormodul
pt Instruções de utilização Módulo injector
sl Navodila za uporabo Injektorski modul
sv Bruksanvisning Injektormodul
M.-Nr. 09 961 411

2
de ....................................................................................................................................... 4
da ....................................................................................................................................... 12
en ....................................................................................................................................... 20
es ....................................................................................................................................... 28
fi ......................................................................................................................................... 36
fr ........................................................................................................................................ 44
hr ....................................................................................................................................... 52
it ......................................................................................................................................... 60
nl ........................................................................................................................................ 68
no ...................................................................................................................................... 76
pt ....................................................................................................................................... 84
sl ........................................................................................................................................ 92
sv .......................................................................................................................................100

de - Inhalt
3
Hinweise zur Anleitung ....................................................................................................... 4
Bestimmungsgemäße Verwendung................................................................................... 5
Fragen und technische Probleme.......................................................................................... 5
Lieferumfang........................................................................................................................ 6
Entsorgung der Transportverpackung .................................................................................. 6
Sicherheitshinweise und Warnungen ................................................................................ 7
Anwendungstechnik............................................................................................................ 8
Injektormodule....................................................................................................................... 8
Injektormodul einsetzen .................................................................................................... 8
Injektormodul entnehmen.................................................................................................. 8
Kontrollieren Sie bei der Beladung und vor jedem Programmstart: ..................................... 9
Spülgut einordnen ............................................................................................................... 10

de - Hinweise zur Anleitung
4
Warnungen
Warnungen enthalten sicherheitsrelevante Informationen. Sie
warnen vor möglichen Personen- und Sachschäden.
Lesen Sie die Warnungen sorgfältig durch und beachten Sie die
darin angegebenen Handlungsaufforderungen und Verhaltensre‐
geln.
Hinweise
Hinweise enthalten Informationen, die besonders beachtet werden
müssen.
Zusatzinformationen und Anmerkungen
Zusätzliche Informationen und Anmerkungen sind durch einen einfa‐
chen Rahmen gekennzeichnet.
Handlungsschritte
Jedem Handlungsschritt ist ein schwarzes Quadrat vorangestellt.
Beispiel:
Wählen Sie eine Option mit Hilfe der Pfeiltasten aus und speichern
Sie die Einstellung mit OK.
Display
Im Display angezeigte Ausdrücke sind durch eine besondere Schrift‐
art, die der Displayschrift nachempfunden ist, gekennzeichnet.
Beispiel:
Menü Einstellungen .

de - Bestimmungsgemäße Verwendung
5
Mit Hilfe dieses Moduls können maschinell wiederaufbereitbare La‐
borgeräte in einem Miele Reinigungsautomaten für Laborgeräte auf‐
bereitet werden. Hierzu sind auch die Gebrauchsanweisung des Rei‐
nigungsautomaten für Laborgeräte sowie die Informationen der Her‐
steller der Laborgeräte zu beachten.
Das Injektormodul A 304 ist für die Aufbereitung von Zentrifugenröhr‐
chen, Vials, Reagenzgläser für Fraktionssammler oder Autosampler-
Röhrchen ausgelegt.
Damit ein ausreichender Spüldruck gegeben ist, darf nur je ein Modul
pro Ober - und Unterkorb eingesetzt werden. Das Modul ist jeweils
auf der rechten Position einsetzbar. Die übrigen Modulanschlüsse
können für andere Module genutzt werden.
Das Modul ist in folgende Körbe einsetzbar:
– Oberkorb A 100
– Unterkorb A 150
Im weiteren Verlauf dieser Gebrauchsanweisung wird der Reinigungs-
und Desinfektionsautomat als Reinigungsautomat bezeichnet. Aufbe‐
reitbare Laborgläser und Laborutensilien werden in dieser Gebrauchs‐
anweisung allgemein als Spülgut bezeichnet, wenn diese nicht näher
definiert sind.
Fragen und technische Probleme
Bei Rückfragen oder technischen Problemen wenden Sie sich bitte an
Miele. Die Kontaktdaten finden Sie auf der Rückseite der Gebrauchs‐
anweisung Ihres Reinigungsautomaten oder unter
www.miele-professional.com.

de - Lieferumfang
6
– Injektormodul A 304, Höhe 130 mm, Breite 222 mm, Tiefe 471 mm.
Im Lieferumfang enthalten
– 98 x ID 90, Injektordüse mit Kunststoffstütze, Länge 90 mm,
Ø 2,5 mm
Entsorgung der Transportverpackung
Die Verpackung schützt vor Transportschäden. Die Verpackungsma‐
terialien sind nach umweltverträglichen und entsorgungstechnischen
Gesichtspunkten ausgewählt und deshalb recycelbar.
Das Rückführen der Verpackung in den Materialkreislauf spart Roh‐
stoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die
Verpackung zurück.

de - Sicherheitshinweise und Warnungen
7
Lesen Sie die Gebrauchsanweisung aufmerksam durch, bevor Sie
dieses Modul benutzen. Dadurch schützen Sie sich und vermeiden
Schäden am Modul.
Bewahren Sie die Gebrauchsanweisung sorgfältig auf.
Beachten Sie unbedingt die Gebrauchsanweisung des Reini‐
gungsautomaten, insbesondere die darin enthaltenen Sicherheits‐
hinweise und Warnungen.
 Das Modul ist ausschließlich für die in der Gebrauchsanweisung
genannten Anwendungsgebiete zugelassen. Komponenten, wie z. B.
Düsen, dürfen nur durch Miele Zubehör oder Original Ersatzteile er‐
setzt werden. Jegliche andere Verwendung, Umbauten und Verände‐
rungen sind unzulässig und möglicherweise gefährlich.
Miele haftet nicht für Schäden, die durch bestimmungswidrige Ver‐
wendung oder falsche Bedienung verursacht werden.
 Kontrollieren Sie täglich alle Wagen, Körbe, Module und Einsätze
gemäß den Angaben im Kapitel "Instandhaltungsmaßnahmen" in der
Gebrauchsanweisung ihres Reinigungsautomaten.
 Bereiten Sie ausschließlich Spülgut auf, das von den jeweiligen
Herstellern als maschinell wiederaufbereitbar deklariert ist und beach‐
ten Sie dessen spezifische Aufbereitungshinweise.
 Glasbruch kann beim Be- und Entladen zu gefährlichen Verletzun‐
gen führen. Spülgut mit Glasbruch darf nicht im Reinigungsautoma‐
ten aufbereitet werden.
 Setzen Sie immer nur leere Module ohne Spülgut in die Körbe ein.
Prüfen Sie vor jeder Beladung die korrekte Arretierung.
Die Module müssen vor der Entnahme vollständig leer geräumt wer‐
den.
Beim Einsetzen oder der Entnahme von bestückten Modulen kann
das Spülgut beschädigt werden und z. B. im Falle von Glasbruch zu
Verletzungen führen.
 Das Aufbereitungsergebnis ist gegebenenfalls einer besonderen,
nicht nur visuellen Prüfung zu unterziehen.
Miele haftet nicht für Schäden, die infolge von Nichtbeachtung der
Sicherheitshinweise und Warnungen verursacht werden.

de - Anwendungstechnik
8
Injektormodule
Setzen Sie immer nur leere Module ohne Spülgut in die Körbe
ein. Prüfen Sie vor jeder Beladung die korrekte Arretierung.
Die Module müssen vor der Entnahme vollständig leer geräumt
werden.
Beim Einsetzen oder der Entnahme von bestückten Modulen kann
das Spülgut beschädigt werden und z. B. im Falle von Glasbruch
zu Verletzungen führen.
Das Injektormodul nur in den Oberkorb A 100 oder den Unterkorb
A 150 einsetzen. Die Düsen müssen dabei nach oben zeigen.
Stecken Sie das Injektormodul mit dem Anschlussstutzen in einem
flachen Winkel in die Wasserankopplung ein.
Rasten Sie anschließend das Modul durch herunterdrücken in die
Verstrebungen des Korbs ein.
Den Korb nicht an dem Injektormodul aus dem Reinigungsautoma‐
ten herausziehen.
Das Mdoul könnte sich lösen oder die Wasserankopplung könnte
beschädigt werden.
Lösen Sie das Modul aus der Verrastung und ziehen Sie es in einem
flachen Winkel aus dem Wasserankopplung heraus. Wählen Sie da‐
bei den Winkel nicht zu steil, da durch die Hebelwirkung die An‐
kopplung und der Anschlussstutzen beschädigt werden können.
Injektormodul
einsetzen
Injektormodul
entnehmen

de - Anwendungstechnik
9
Kontrollieren Sie bei der Beladung und vor jedem Pro‐
grammstart:
– Sind die Spülvorrichtungen, wie z. B. Spülhülsen und Düsen, fest
eingeschraubt?
Damit für alle Spülvorrichtungen ein ausreichend standardisier‐
ter Spüldruck gegeben ist, müssen alle Schraubansätze mit Düsen,
Adaptern, Spülhülsen oder Blindschrauben versehen sein.
Es dürfen keine beschädigten Spülvorrichtungen wie Düsen, Adap‐
ter oder Spülhülsen verwendet werden.
Nicht mit Spülgut belegte Spülvorrichtungen müssen nicht durch
Blindschrauben ersetzt werden.
– Sind die eingesetzten Module richtig an die Wasserversorgung der
Körbe angekoppelt?

de - Anwendungstechnik
10

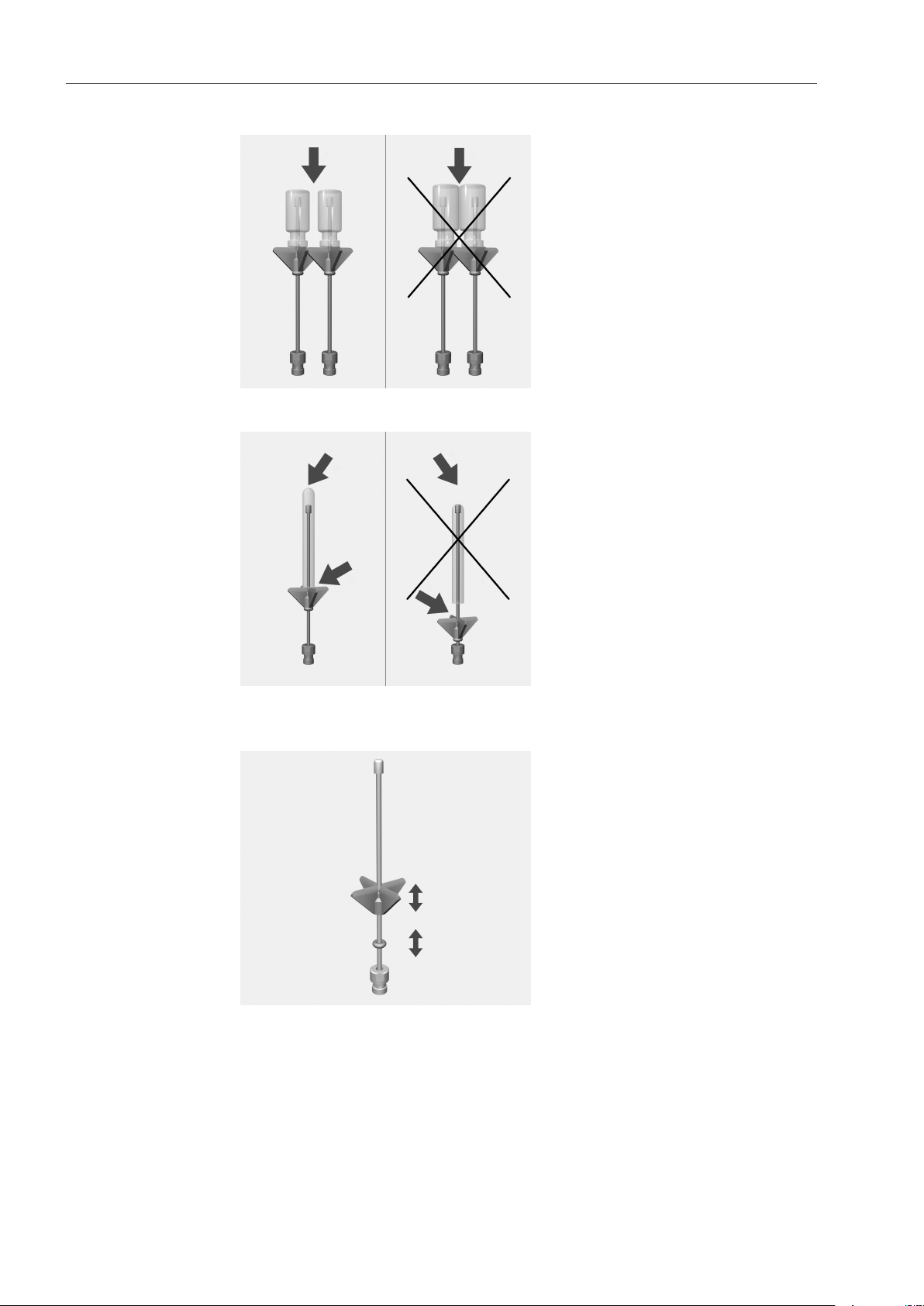

Spülgut einordnen
Die einzelnen Gläser dürfen sich nicht berühren.
Falls die Spitze der Düse am Glasboden anliegt, die Kunststoffstütze
nach oben verschieben.
Dazu die Kunststoffstütze bis zu der gewünschten Höhe verschie‐
ben. Gegebenenfalls eine Spitzzange zu Hilfe nehmen.
Den O-Ring bis zur Kunststoffstütze schieben, um deren Position zu
sichern.

da - Indhold
11
Vejledning til brugsanvisningen ....................................................................................... 12
Retningslinjer vedrørende brugen ................................................................................... 13
Spørgsmål og tekniske problemer....................................................................................... 13
Medfølgende udstyr .......................................................................................................... 14
Bortskaffelse af emballagen ............................................................................................... 14
Råd om sikkerhed og advarsler ....................................................................................... 15
Anvendelsesteknik ............................................................................................................ 16
Injektormoduler.................................................................................................................... 16
Injektormodul isættes...................................................................................................... 16
Injektormodul tages ud.................................................................................................... 16
Kontroller ved hver fyldning og inden hver programstart: .................................................. 17
Utensilierne placeres ........................................................................................................... 18

da - Vejledning til brugsanvisningen
12
Advarsler
Advarsler indeholder informationer vedrørende sikkerhed. De
advarer mod mulige skader på personer og ting.
Læs venligst advarslerne omhyggeligt, og følg opfordringerne og
forholdsreglerne.
Anvisninger
Anvisninger indeholder informationer, som brugeren skal være sær‐
ligt opmærksom på.
Yderligere infomationer og bemærkninger
Yderligere informationer og bemærkninger vises med en ramme om‐
kring.
Udførelse af handlinger
Foran handlinger, der skal foretages, vises et sort kvadrat.
Eksempel:
Vælg en option med piletasterne, og gem indstillingen ved tryk på
OK.
Display
Udtryk, der forekommer i displayet, er vist med en særlig skrifttype,
der er magen til skriften i displayet.
Eksempel:
Menuen Indstillinger .

da - Retningslinjer vedrørende brugen
13
Ved hjælp af dette modul kan laboratorieudstyr, der er egnet til ma‐
skinel rengøring, rengøres i en Miele rengøringsmaskine til laborato‐
rieudstyr. Følg også brugsanvisningen til rengøringsmaskinen til labo‐
ratorieudstyr og informationerne fra producenterne af laboratorieud‐
styret.
Injektormodul A 304 er beregnet til rengøring af små centrifugerør, vi‐
als, reagensglas til fraktionsopsamling eller små autosampler-rør.
For at sikre tilstrækkeligt spuletryk må der kun anvendes et modul til
hver over- og underkurv. Modulet skal altid sættes i i højre side. De
øvrige modultilslutninger kan anvendes til andre moduler.
Modulet kan anvendes i følgende kurve:
– Overkurv A 100
– Underkurv A 150
I det følgende betegnes rengørings- og desinfektionsmaskinen som
maskinen. Genanvendelige laboratorieglas og -utensilier kaldes i den‐
ne brugsanvisning generelt for utensilier, når disse ikke er nærmere
defineret.
Spørgsmål og tekniske problemer
Kontakt Miele Teknisk Service ved spørgsmål eller tekniske proble‐
mer. Kontaktinformationer står på bagsiden af brugsanvisningen til
rengøringsmaskinen eller på www.miele.dk.

da - Medfølgende udstyr
14
– Injektormodul A 304, højde 130 mm, bredde 222 mm, dybde
471 mm.
Medfølger ved levering
– 98 x ID 90, Injektordyse med kunststofstiver, længde 90 mm,
Ø 2,5 mm
Bortskaffelse af emballagen
Emballagen beskytter mod transportskader. Emballagematerialerne er
valgt ud fra miljø- og affaldstekniske hensyn og kan således genbru‐
ges.
Genbrug af emballagematerialerne sparer råstoffer og mindsker af‐
faldsproblemerne. Emballagen bør derfor afleveres på nærmeste gen‐
brugsstation/opsamlingssted.

da - Råd om sikkerhed og advarsler
15
Læs venligst brugsanvisningen, inden modulet tages i brug. Herved
beskyttes personer, og skader på modulet undgås.
Gem venligst brugsanvisningen.
Brugsanvisningen til maskinen skal ubetinget læses – især af‐
snittet Råd om sikkerhed og advarsler.
 Modulet er udelukkende beregnet til de anvendelsesområder, der
er nævnt i brugsanvisningen. Komponenter som fx dyser må kun ud‐
skiftes med Miele-tilbehør eller originale reservedele. Enhver anden
anvendelse, ombygning og ændringer er ikke tilladt og kan være far‐
lig.
Miele hæfter ikke for skader, der opstår på grund af ukorrekt anven‐
delse eller forkert betjening.
 Kontroller alle vogne, kurve, moduler og indsatser dagligt i over‐
ensstemmelse med angivelserne i afsnittet Rengøring og vedligehol‐
delse i brugsanvisningen til maskinen.
 Rengør udelukkende utensilier, der af producenten er deklareret
egnet til maskinel rengøring, og følg producentens specifikke rengø‐
ringsråd.
 Glasbrud kan forårsage alvorlig tilskadekomst ved fyldning og tøm‐
ning af maskinen. Utensilier med glasbrud må ikke rengøres i ma‐
skinen.
 Sæt altid kun tomme moduler uden utensilier i kurvene. Kontroller,
at modulerne er rigtigt fastlåst, inden de fyldes.
Modulerne skal være tømt helt, inden de tages ud.
Ved isætning og udtagning af fyldte moduler kan utensilierne blive be‐
skadiget og evt. medføre tilskadekomst, fx i tilfælde af glasbrud.
 Rengøringsresultatet skal i givet fald underkastes en speciel, ikke
kun visuel, kontrol.
Miele kan ikke gøres ansvarlig for skader, der måtte opstå som føl‐
ge af tilsidesættelse af ovennævnte råd om sikkerhed og advarsler.

da - Anvendelsesteknik
16
Injektormoduler
Sæt altid kun tomme moduler uden utensilier i kurvene. Kontrol‐
ler, at modulerne er rigtigt fastlåst, inden de fyldes.
Modulerne skal være helt tømt, inden de tages ud.
Ved isætning og udtagning af fyldte moduler kan utensilierne blive
beskadiget og evt. medføre tilskadekomst, fx i tilfælde af glasbrud.
Injektormodulet må kun anbringes i overkurv A 100 eller underkurv
A 150. Dyserne skal pege opad.
Stik injektormodulet med tilslutningsstudsen ind i vandtilkoblingen i
en flad vinkel.
Fastgør derefter modulet i kurvens stivere ved at trykke det nedad.
Træk ikke kurven ud af maskinen ved at tage fat i injektormodulet.
Ellers er der risiko for, at modulet løsnes, eller at vandtilkoblingen
beskadiges.
Frigør modulet fra fastlåsningen, og træk det ud af vandtilkoblingen
i en flad vinkel. Vinklen må ikke være for stejl, da tilkoblingen og til‐
slutningsstudsen ellers kan blive beskadiget pga. vægtstangseffek‐
ten.
Injektormodul
isættes
Injektormodul
tages ud

da - Anvendelsesteknik
17
Kontroller ved hver fyldning og inden hver programstart:
– Er skylleanordningerne, fx hylstre og dyser, skruet godt fast?
For at sikre et ensartet spuletryk for alle skylleanordninger skal
alle skruetilslutninger være forsynet med dyser, adaptere, hylstre
eller blindskruer.
Der må ikke anvendes beskadigede dyser, adaptere eller hylstre.
Skylleanordninger, der ikke bruges til utensilier, skal ikke erstattes
med blindskruer.
– Er de anvendte moduler koblet rigtigt til kurvenes vandforsyning?

da - Anvendelsesteknik
18
Utensilierne placeres
De enkelte glas må ikke berøre hinanden.
Hvis dysens spids berører glasbunden, skal kunststofstiveren skub‐
bes opad.
Forskyd kunststofstiveren til den ønskede højde. Anvend evt. en
spidstang.
Skub O-ringen op til kunststofstiveren for at fastgøre dennes positi‐
on.

en - Contents
19
Notes about these instructions........................................................................................ 20
Correct application............................................................................................................ 21
Queries and technical problems.......................................................................................... 21
Items supplied.................................................................................................................... 22
Disposal of the packing material ........................................................................................ 22
Warning and Safety instructions ...................................................................................... 23
Areas of application .......................................................................................................... 24
Injector modules.................................................................................................................. 24
Inserting an injector module............................................................................................ 24
Removing an injector module.......................................................................................... 24
Before loading the machine and before starting a programme .......................................... 25
Preparing the load ............................................................................................................... 26

en - Notes about these instructions
20
Important warnings
Information which is important for safety is highlighted in a thick
framed box with a warning symbol. This alerts you to the potential
danger of injury to people or damage to property.
Read these warning notes carefully and observe the procedural in‐
structions and codes of practice they describe.
Notes
Information of particular importance that must be observed is high‐
lighted in a thick framed box.
Additional information and comments
Additional information and comments are contained in a simple
frame.
Operating steps
Operating steps are indicated by a black square bullet point.
Example:
Select an option using the arrow button and save your choice with
OK.
Display
Certain functions are shown in display messages using the same font
as that used for the function itself in the display.
Example:
Settings  menu.
