HDTVI-100 CON
Bestellnummer 18.7990
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright©by MONACOR INTERNATIONAL. All rights reserved. A-1746.99.02.10.2016

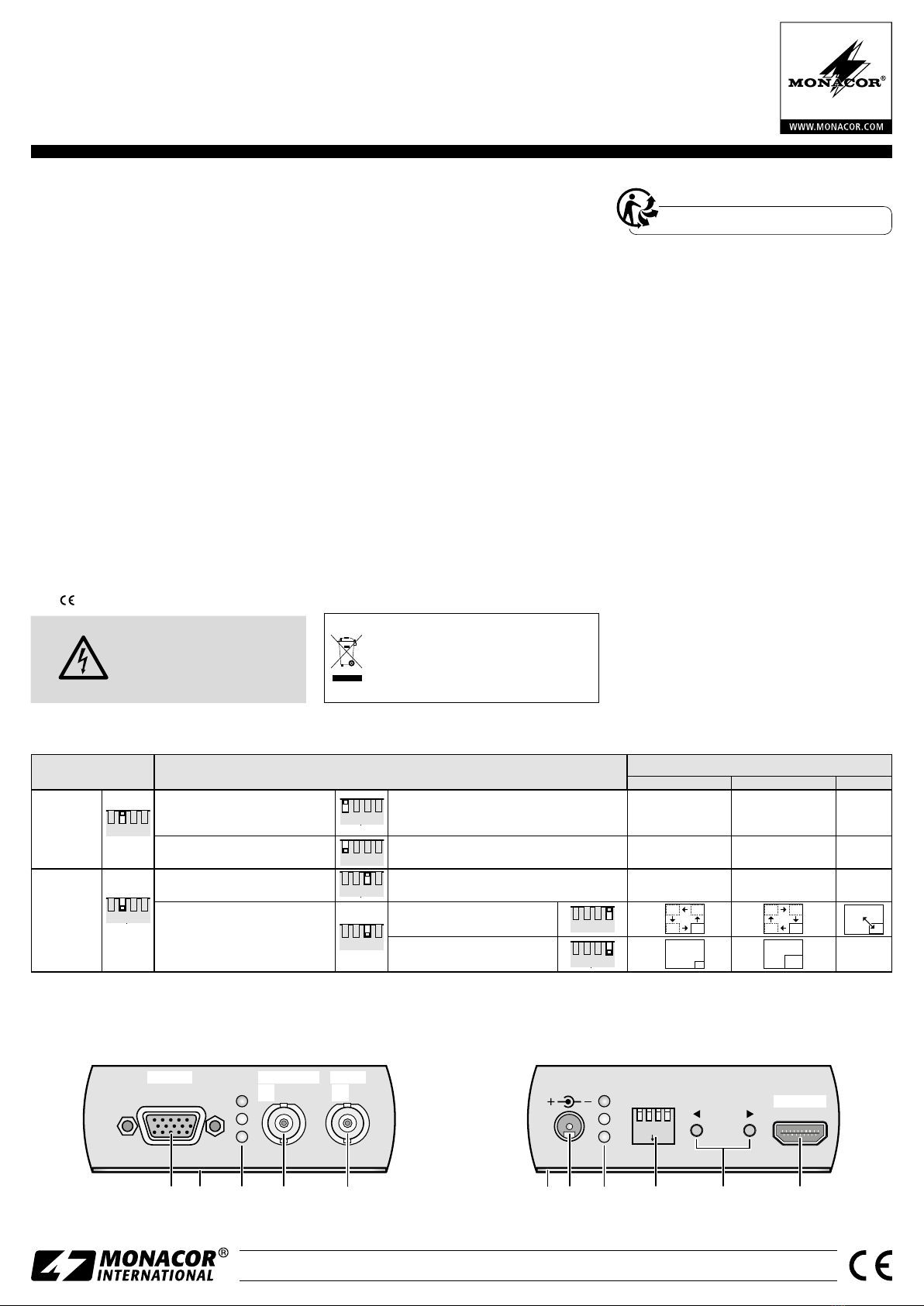

CVBS/HD-TVI
2 IN/OUT 1 IN
VGA OUT HD-TVI
L
S
C
a b c d e
DC 12V
P SETTING HDMI OUT
S
H
4321
ON
b f g h i j
HD-TVI-Videosignalkonverter
Diese Anleitung richtet sich an Installa-
teure von Videoüberwachungsanlagen.
Bitte lesen Sie die Anleitung vor dem
Betrieb gründlich durch und heben Sie sie
für ein späteres Nachlesen auf.
1 Einsatzmöglichkeiten
Mit diesem Konverter lässt sich ein TVI-Video-
signal, z.B. von einer Kamera, in ein HDMI™-,
VGA- und FBAS-(CVBS-)Signal umwandeln, um
es z.B. auf einem Monitor oder Fernsehgerät
anzuzeigen. Die FBAS-Ausgangsbuchse(d) kann
alternativ als TVI-Durchschleifausgang oder als
zweiter Eingang für ein weiteres TVI-Signal ver-
wendet werden. Bei zwei Eingangssignalen ist
eine Bild-im-Bild-Darstellung möglich.
2 Hinweise für den sicheren Gebrauch
Die Geräte (Konverter und Netzgerät) entspre-
chen allen relevanten Richtlinien der EU und
sind deshalb mit gekennzeichnet.
WARNUNG Das Netzgerät wird mit lebens-
gefährlicher Netzspannung ver-
sorgt. Nehmen Sie deshalb nie
selbst Eingriffe daran vor. Es
besteht die Gefahr eines elek-
trischen Schlages.
•
Verwenden Sie die Geräte nur im Innenbe-
reich und schützen Sie sie vor Tropf- und
Spritzwasser sowie vor hoher Luftfeuchtig-
keit. Der zulässige Einsatztemperaturbereich
beträgt 0–40°C.
•
Nehmen Sie den Konverter nicht in Betrieb
und ziehen Sie sofort das Netzgerät aus der
Steckdose,
1.wenn sichtbare Schäden an einem der
Geräte vorhanden sind,
2.wenn nach einem Sturz oder Ähnlichem
der Verdacht auf einen Defekt besteht,
3.wenn Funktionsstörungen auftreten.
Geben Sie die Geräte in jedem Fall zur Repa-
ratur in eine Fachwerkstatt.
•
Verwenden Sie zum Reinigen nur ein tro-
ckenes, weiches Tuch, niemals Wasser oder
Chemikalien.
•
Werden die Geräte zweckentfremdet, falsch
angeschlossen oder nicht fachgerecht repa-
riert, kann keine Haftung für daraus resul-
tierende Sach- oder Personenschäden und
keine Garantie für die Geräte übernommen
werden.
Sollen die Geräte endgültig aus dem
Betrieb genommen werden, übergeben
Sie sie zur umweltgerechten Entsor-
gung einem örtlichen Recyclingbetrieb.
3 Montage und Inbetriebnahme
Der Konverter kann über seine Montagewinkel
(b) z.B. an einer Wand befestigt werden.
1) Vor dem Anschluss anderer Geräte mit
den Schaltern (h) die Betriebsart einstellen
(☞Tabelle).
2) Die Videoquelle (z.B. Kamera) über ein
75-Ω-Kabel an die BNC-Buchse HD-TVI1IN
(e) anschließen. Ist die BNC-Buchse 2 IN/
OUT (d) per Schalter 2 (h) als Eingang konfi-
guriert, die zweite Videoquelle hier anschlie-
ßen.
3) Nach Bedarf:
– Den HDMI-Eingang eines Monitors oder
Fernsehgeräts mit dem Ausgang HDMIOUT
(j) verbinden.
– Den VGA-Eingang eines Computermoni-
tors mit dem Ausgang VGAOUT (a) ver-
binden.
– Den Video-Eingang für FBAS-Signale
(CVBS) eines Überwachungsmonitors
oder Videorekorders mit der Buchse
CVBS/HD-TVI 2 IN/OUT (d) verbinden
oder die Buchse als Durchschleifausgang
für das TVI-Eingangssignal nutzen.
Hinweis: Die Ausgänge können auch gleichzeitig
verwendet werden.
Deutsch
Betriebsarten und ihre Einstellmöglichkeiten
Anzahl der Eingänge Ausgangssignale Tastenfunktionen
   +
1
4321
ON
2(d) = TVI-Durchschleifausgang
(Loopout)
4321
ON
Auflösung für HDMI und VGA*
480p/60 576p/50 720p/60 720p/50
1080i/60 1080i/50 1080p/60 1080p/50
geringere Auflösung höhere Auflösung —
2(d) = FBAS (CVBS)
4321
ON
Reduzierung der Bildbreite „Underscan“
für das FBAS-Signal (max. 20 %) −2 % (Bild breiter) +2 % (Bild schmaler) —
2
4321
ON
1 Eingangssignal
4321
ON
Wahl des Eingangssignals (Anzeige „*…“) 1IN (e) 2IN (d) —
2 Eingangssignale
(Bild im Bild)
4321
ON
Position der Bildeinblendung
Tausch der Eingangssignale
4321
ON
Größe der Bildeinblendung
4321
ON
—
* Hinweis: Die Wahl der Auflösung bestimmt gleichzeitig das Videosystem für den FBAS-Ausgang.
Für PAL eine Auflösung mit 50Hz Bildwechselfrequenz wählen (Anzeige „…@50“), für NTSC eine Auflösung mit 60Hz (Anzeige „…@60“).

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS
HDTVI-100 CON
Bestellnummer 18.7990
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright©by MONACOR INTERNATIONAL. All rights reserved. A-1746.99.02.10.2016
CVBS/HD-TVI
2 IN/OUT 1 IN
VGA OUT HD-TVI
L
S
C
a b c d e
DC 12V
P SETTING HDMI OUT
S
H
4321
ON
b f g h i j
4) Das beiliegende Steckernetzgerät mit der
Kleinspannungsbuchse DC12V (f) verbinden
und in eine Netzsteckdose (230V/50Hz) ste-
cken. Damit ist der Konverter eingeschaltet.
5) Mit den Tasten und (i) entsprechend der
gewählten Betriebsart (☞ Tabelle) die ge-
wünschten Einstellungen vornehmen, z. B.
die Änderung der Bildauflösung.
Hinweis: Es werden nicht alle Bildauflösungen von
jedem Monitor unterstützt.
4 Status-Anzeigen
Nach dem Anschließen der Stromversorgung
und nach dem Umschalten einer Betriebsart
mit den Schaltern (h) sowie nach jedem Drü-
cken der Tasten und (i) erscheint im Bild
des Ausgangssignals für einige Sekunden eine
Einblendung mit Informationen zur aktuellen
Einstellung.
Beispiel:
Input1 = HD-TVI 1080P@25
CVBS = NTSC Underscan 2 %
Output = 480p@60
Zusätzlich geben die LEDs Statusinformationen:
Funktionen der LEDs
c
L grün 2= TVI-Durchschleifausgang (Loopout)
S blau Signalempfang Eingang 2
C rot 2= FBAS-Ausgang (CVBS)
g
P grün Betriebsanzeige (Power on)
S blau Signalempfang Eingang 1
H rot HDMI-Verbindung
5 Einstellungen zurücksetzen
1) Den Konverter von der Stromversorgung
trennen.
2) Die Taste  (i) gedrückt halten und dabei die
Stromversorgung wiederherstellen.
3) Die Taste nach 5 Sekunden loslassen.
Grundeinstellung:
CVBS OUT = NTSC, max. Größe
HDMI OUT, VGA OUT: 480p/60
6 Technische Daten
Videosystem: . . . . . . . PAL/NTSC
Eingang HD-TVI
Auflösung: . . . . . . . . . 720p bei
25/30/50/60Hz
1080p bei 25/30Hz
Ausgänge HDMI, VGA
Auflösung: . . . . . . . . . 480p bei 60 Hz
576p bei 50 Hz
720p bei 50/60 Hz
1080i bei 50/60Hz
1080p bei 50/60Hz
Ausgang CVBS:. . . . . . PAL/NTSC
Stromversorgung: . . . . ⎓12V, 350mA
über beiliegendes
Netzgerät
an 230V/50Hz
Einsatztemperatur: . . . 0– 40 °C
Abmessungen: . . . . . . 88 × 30 × 130mm
Gewicht:. . . . . . . . . . . 275g
Änderungen vorbehalten.

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright©by MONACOR INTERNATIONAL. All rights reserved. A-1746.99.02.10.2016
CVBS/HD-TVI
2 IN/OUT 1 IN
VGA OUT HD-TVI
L
S
C
a b c d e
DC 12V
P SETTING HDMI OUT
S
H
4321
ON
b f g h i j
HDTVI-100 CON
Order number 18.7990
HD TVI Video Signal Converter
These instructions are intended for install-
ers of video surveillance systems. Please
read the instructions carefully prior to
operation and keep them for later refer-
ence.
1 Applications
This converter is used to convert a TVI video
signal (e.g. from a camera) into an HDMI™,
VGA or composite (CVBS) video signal, e.g. for
display on a monitor or TV set. As an alterna-
tive, the CVBS output jack (d) can be used as a
TVI feed-through output or as a second input
for another TVI signal. When two input signals
are used, the picture-in-picture display feature
is available.
2 Safety Notes
The units (converter and power supply unit)
correspond to all relevant directives of the EU
and are therefore marked with .
WARNING The power supply unit uses
dangerous mains voltage. Leave
servicing to skilled personnel
only. Inexpert handling may
result in electric shock.
•
The units are suitable for indoor use only.
Protect them against dripping water, splash
water and high air humidity. The admissible
ambient temperature range is 0– 40 °C.
•
Do not operate the converter and immedi-
ately disconnect the power supply unit from
the mains socket
1.if one of the units is visibly damaged,
2.if a defect might have occurred after a unit
was dropped or suffered a similar accident,
3.if malfunctions occur.
In any case, the units must be repaired by
skilled personnel.
•
For cleaning only use a dry, soft cloth; never
use water or chemicals.
•
No guarantee claims for the units and no
liability for any resulting personal damage or
material damage will be accepted if the units
are used for other purposes than originally
intended, if they are not correctly connected,
or if they are not repaired in an expert way.
If the units are to be put out of oper-
ation definitively, take them to a local
recycling plant for a disposal which is
not harmful to the environment.
3 Installation and Operation
The mounting brackets (b) can be used to in-
stall the converter, e.g. on a wall.
1) Set the operating mode (☞ table) prior
to connecting other units by means of the
switches (h).
2) Use a 75Ω cable to connect the video
source (e.g. camera) to the BNC jack HD-
TVI1IN (e). If the BNC jack 2IN/OUT (d)
has been configured as an input by means
of switch 2 (h), connect the second video
source to this jack.
3) Proceed as required:
– Connect the HDMI input of a monitor or
TV set to the output HDMI OUT (j).
– Connect the VGA input of a computer
monitor to the output VGA OUT (a).
– Connect the video input for CVBS signals
of a surveillance monitor or video recorder
to the jack CVBS/HD-TVI 2 IN/OUT (d) or
use the jack as a feed-through output for
the TVI input signal.
Note: The outputs can be used at the same time.
4) Connect the plug-in power supply provided
to the low-voltage jack DC 12V (f) and to a
mains socket (230V/50Hz). The converter is
switched on.
English
Operating Modes and Their Setting Options
Number of inputs Output signals Button functions
   +
1
4321
ON
2(d) = TVI feed-through output
(loopout)
4321
ON
Resolution for HDMI and VGA*
480p/60 576p/50 720p/60 720p/50
1080i/60 1080i/50 1080p/60 1080p/50
Lower resolution Higher resolution —
2(d) = CVBS
4321
ON
Reduction of image width (“underscan”)
for the CVBS signal (20 % max.) −2 % (image wider)
+2% (image smaller) —
2
4321
ON
One input signal
4321
ON
Selection of the input signal (display “*…”) 1IN (e) 2IN (d) —
Two input signals
(picture in picture)
4321
ON
Position of the image inserted
Input signal swapping
4321
ON
Size of the image inserted
4321
ON
—
*Note: The resolution selected will also determine the video system for the CVBS output.
For PAL, select a resolution with a frame rate of 50Hz (display “…@50”); for NTSC, select a resolution of 60Hz (display “…@60”).

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright©by MONACOR INTERNATIONAL. All rights reserved. A-1746.99.02.10.2016
CVBS/HD-TVI
2 IN/OUT 1 IN
VGA OUT HD-TVI
L
S
C
a b c d e
DC 12V
P SETTING HDMI OUT
S
H
4321
ON
b f g h i j
HDTVI-100 CON
Order number 18.7990
5) Use the buttons and (i) to make, ac-
cording to the operating mode selected
(☞table), the settings desired, e.g. to
change the resolution.
Note: Not every monitor will support every reso-
lution.
4 Status Displays
When the converter is connected to the power
supply or when the operating mode is changed
with the switches (h) or when the button or
(i) is pressed, the image of the output sig-
nal will include information with regard to the
current settings for a few seconds.
Example:
Input1 = HD-TVI 1080P@25
CVBS = NTSC Underscan 2 %
Output = 480p@60
The LED indicators also provide status infor-
mation:
Functions of the LED indicators
c
L Green 2= TVI feed-through output (loopout)
S Blue Signal received, input 2
C Red 2= CVBS output
g
P Green Power on
S Blue Signal received, input 1
H Red HDMI connection
5 Reset
1) Disconnect the converter from the power
supply.
2) Keep the button (i) pressed while recon-
necting the converter to the power supply.
3) Release the button after 5 seconds.
Basic setting:
CVBS OUT = NTSC, maximum size
HDMI OUT, VGA OUT: 480p/60
6 Specifications
Video system: . . . . . . . PAL/NTSC
Input HD-TVI
Resolution: . . . . . . . . . 720p at
25/30/50/60Hz
1080p at 25/30Hz
Outputs HDMI, VGA
Resolution: . . . . . . . . . 480p at 60 Hz
576p at 50 Hz
720p at 50/60 Hz
1080i at 50/60Hz
1080p at 50/60Hz
Output CVBS: . . . . . . . PAL/NTSC
Power supply: . . . . . . . ⎓12V, 350mA
via power supply unit
provided and
connected to
230V/50Hz
Ambient temperature: 0 – 40 °C
Dimensions: . . . . . . . . 88 × 30 × 130 mm
Weight: . . . . . . . . . . . 275 g
Subject to technical modification.

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright©by MONACOR INTERNATIONAL. All rights reserved. A-1746.99.02.10.2016
CVBS/HD-TVI
2 IN/OUT 1 IN
VGA OUT HD-TVI
L
S
C
a b c d e
DC 12V
P SETTING HDMI OUT
S
H
4321
ON
b f g h i j
HDTVI-100 CON
Référence numérique 18.7990
Convertisseur
designalvidéoHD-TVI
Cette notice s’adresse aux installateurs de
vidéo surveillance. Veuillez lire la présente
notice avec attention avant le fonctionne-
ment et conservez-la pour pouvoir vous y
reporter ultérieurement.
1 Possibilités d’utilisation
Avec ce convertisseur, on peut convertir un
signal vidéo TVI, p.ex. d’une caméra, en un
signal HDMI™, VGA ou signal vidéo composite
pour l’afficher, p.ex., sur un moniteur ou télé-
viseur. La prise de sortie composite (d) peut être
utilisée, à la place, comme sortie pour repiquage
TVI ou comme seconde entrée pour un autre
signal TVI. Avec deux signaux d‘entrée, une
visualisation image dans l‘image est possible.
2 Conseils d’utilisation et de sécurité
Les appareils (convertisseur et bloc secteur)
répondent à toutes les directives nécessaires
de l’Union européenne et portent donc le sym-
bole .
AVERTISSEMENT Le bloc secteur est alimenté
par une tension dangereuse.
Ne touchez jamais l’intérieur
de l’appareil ! Risque de dé-
charge électrique.
•
Les appareils ne sont conçus que pour une uti-
lisation en intérieur. Protégez-les des éclabous-
sures, de tout type de projections d’eau et
d’une humidité d’air élevée. La plage de tem-
pérature ambiante admissible est de 0–40°C.
•
N’utilisez pas le convertisseur et débranchez
immédiatement le bloc secteur lorsque :
1.des dommages visibles apparaissent sur un
des appareils,
2.après une chute ou un cas similaire, vous
avez un doute sur l’état de l’appareil,
3.des dysfonctionnements apparaissent.
Dans tous les cas, les dommages doivent être
réparés par un technicien spécialisé.
•
Pour le nettoyage, utilisez uniquement un
tissu sec et doux, en aucun cas de produits
chimiques ou d’eau.
•
Nous déclinons toute responsabilité en cas de
dommages matériels ou corporels résultants
si les appareils sont utilisés dans un but autre
que celui pour lequel ils ont été conçus, s’ils
ne sont pas correctement branchés ou s’ils ne
sont pas réparés par une personne habilitée,
en outre, la garantie deviendrait caduque.
Lorsque les appareils sont définitive-
ment retirés du service, vous devez les
déposer dans une usine de recyclage
adaptée pour contribuer à leur élimi-
nation non polluante.
CARTONS ET EMBALLAGE
PAPIER À TRIER
3 Montage et utilisation
Via ses étriers de montage (b), le convertisseur
peut être fixé sur un mur par exemple.
1) Avant de brancher d‘autres appareils, réglez
le mode de fonctionnement avec les inter-
rupteurs (h) (☞tableau).
2) Reliez la source vidéo (par exemple caméra)
via un câble 75Ω à la prise HD-TVI1IN (e).
Si la prise BNC 2 IN/OUT (d) est configurée
comme entrée par l‘interrupteur 2 (h), bran-
chez ici la seconde source vidéo.
3) Si besoin :
– Reliez l’entrée HDMI d’un moniteur ou
d’un téléviseur à la sortie HDMI OUT (j).
– Reliez l’entrée VGA d’un moniteur d’ordi-
nateur à la sortie VGA OUT (a).
– Reliez l‘entrée vidéo pour signaux compo-
site d‘un moniteur de surveillance ou d‘un
enregistreur vidéo à la prise CVBS/HD-TVI
2 IN/OUT (d) ou utilisez la prise comme
sortie de repiquage pour le signal d‘entrée
TVI.
Remarque : Les sorties peuvent être utilisées
simultanément.
Français
Modes de fonctionnement et possibilités de réglage
Nombre d‘entrées Signaux de sortie Fonctions touches
   +
1
4321
ON
2(d) = sortie repiquage TVI
(Loopout)
4321
ON
résolution pour HDMI et VGA*
480p/60 576p/50 720p/60 720p/50
1080i/60 1080i/50 1080p/60 1080p/50
résolution
plus faible
résolution
plus élevée —
2(d) = composite (CVBS)
4321
ON
réduction de la largeur d‘image «Underscan»
pour le signal composite (max. 20 %)
−2 %
(image plus large)
+2 %
(image plus petite) —
2
4321
ON
1 signal d‘entrée
4321
ON
sélection du signal d‘entrée (affichage «*…»)1IN (e) 2IN (d) —
2 signaux d‘entrée
(image dans l‘image)
4321
ON
position de l‘incrustation
changement des signaux d‘entrée
4321
ON
taille de l‘incrustation
4321
ON
—
* Remarque : La sélection de la résolution définit simultanément le système vidéo pour la sortie composite.
Pour PAL, sélectionnez une résolution avec une fréquence de changement d‘image de 50 Hz (affichage «…@50»),
pour NTSC, sélectionnez une résolution avec 60Hz (affichage «…@60»).

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright©by MONACOR INTERNATIONAL. All rights reserved. A-1746.99.02.10.2016
CVBS/HD-TVI
2 IN/OUT 1 IN
VGA OUT HD-TVI
L
S
C
a b c d e
DC 12V
P SETTING HDMI OUT
S
H
4321
ON
b f g h i j
HDTVI-100 CON
Référence numérique 18.7990
4) Reliez le bloc secteur livré à la prise d’ali-
mentation DC 12V ( f ) et à une prise secteur
230V/50 Hz. Le convertisseur est ainsi allumé.
5) Avec les touches et (i), en fonction
du mode de fonctionnement sélectionné
(☞tableau), effectuez les réglages souhai-
tés, par exemple la modification de la réso-
lution de l‘image.
Remarque : Tous les moniteurs n’acceptent pas
toutes ces résolutions d’image.
4 Affichages du statut
Une fois l‘alimentation reliée et après avoir
commuté un mode de fonctionnement avec les
interrupteurs (h), ainsi qu‘à chaque pression sur
les touches et (i), une incrustation avec
des informations sur le réglage actuel appa-
raît dans l‘image du signal de sortie pendant
quelques secondes.
Exemple:
Input1 = HD-TVI 1080P@25
CVBS = NTSC Underscan 2 %
Output = 480p@60
En plus, les LEDs donnent des informations sur
le statut :
Fonctions des LEDs
c
L vert 2= sortie repiquage TVI (Loopout)
S bleu réception signal entrée 2
C rouge 2= sortie composite (CVBS)
g
P vert témoin fonctionnement (Power on)
S bleu réception signal entrée 1
H rouge connexion HDMI
5 Réinitialiser les réglages
1) Débranchez le convertisseur de l’alimenta-
tion.
2) Maintenez la touche (i) enfoncée, l’ali-
mentation est rétablie.
3) Après 5 secondes, relâchez la touche.
Réglage de base :
CVBS OUT = NTSC, taille max.
HDMI OUT, VGA OUT: 480p/60
6 Caractéristiques techniques
Système vidéo :. . . . . . PAL/NTSC
Entrée HD-TVI
Résolution :. . . . . . . . . 720p à
25/30/50/60Hz
1080p à 25/30Hz
Sorties HDMI, VGA
Résolution :. . . . . . . . . 480p à 60 Hz
576p à 50 Hz
720p à 50/60 Hz
1080i à 50/60Hz
1080p à 50/60Hz
Sortie CVBS : . . . . . . . PAL/NTSC
Alimentation :. . . . . . . ⎓12V, 350mA
via bloc secteur livré
relié à 230V/50 Hz
Température fonc. :. . . 0–40°C
Dimensions :. . . . . . . . 88 × 30 × 130mm
Poids :. . . . . . . . . . . . . 275 g
Tout droit de modification réservé.

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright©by MONACOR INTERNATIONAL. All rights reserved. A-1746.99.02.10.2016
CVBS/HD-TVI
2 IN/OUT 1 IN
VGA OUT HD-TVI
L
S
C
a b c d e
DC 12V
P SETTING HDMI OUT
S
H
4321
ON
b f g h i j
HDTVI-100 CON
Codice 18.7990
Convertitore
disegnalivideoHD-TVI
Queste istruzioni sono rivolte a installatori
di impianti di sorveglianza video. Vi pre-
ghiamo di leggerle attentamente prima
della messa in funzione e di conservarle
per un uso futuro.
1 Possibilità d’impiego
Con questo convertitore è possibile convertire
un segnale video TVI, per esempio di una tele-
camera, in un segnale HDMI™, VGA e com-
posito, per esempio per la riproduzione su un
monitor o su un televisore. La presa d’uscita (d)
per segnali compositi può essere usata alternati-
vamente come uscita passante TVI oppure come
secondo ingresso per un ulteriore segnale TVI.
Nel caso di due segnali d‘ingresso è possibile la
visualizzazione di un‘immagine nell‘immagine.
2 Avvertenze per l’uso sicuro
Gli apparecchi (convertitore e alimentatore)
sono conformi a tutte le direttive rilevanti
dell’UE e pertanto portano la sigla .
AVVERTIMENTO L’alimentatore è alimentato
con pericolosa tensione di
rete. Non intervenire mai
personalmente al suo in-
terno. Esiste il pericolo di
una scarica elettrica.
•
Usare gli apparecchi solo all’interno di locali
e proteggerli dall’acqua gocciolante e dagli
spruzzi d’acqua nonché da alta umidità
dell’aria. La temperatura d’esercizio ammessa
è 0–40°C.
•
Non mettere in funzione il convertitore e
staccare subito la spina rete se:
1.uno degli apparecchi presenta dei danni
visibili;
2.dopo una caduta o dopo eventi simili sus-
siste il sospetto di un difetto;
3.gli apparecchi non funzionano corretta-
mente.
Per la riparazione rivolgersi sempre ad un’of-
ficina competente.
•
Per la pulizia usare solo un panno morbido,
asciutto; non impiegare in nessun caso acqua
o prodotti chimici.
•
Nel caso d’uso improprio, di collegamenti
sbagliati o di riparazione non a regola d’arte
degli apparecchi, non si assume nessuna re-
sponsabilità per eventuali danni consequen-
ziali a persone o a cose e non si assume nes-
suna garanzia per gli apparecchi.
Se si desidera eliminare gli apparecchi
definitivamente, consegnarli per lo
smaltimento ad un’istituzione locale
per il riciclaggio.
3 Montaggio e messa in funzione
Per mezzo dei suoi angoli di montaggio (b), il
convertitore può essere fissato per esempio a
una parete.
1) Prima di collegare altri apparecchi, impostare
il modo di funzionamento con gli switch (h)
(☞tabella).
2) Collegare la fonte video (p.es. telecamera)
con la presa BNC HD-TVI1IN (e) per mezzo
di un cavo 75Ω. Se con lo switch 2 (h), la
presa BNC 2 IN/OUT (d) è stata configurata
come ingresso, la seconda fonte video si col-
lega con quella presa.
3) Secondo necessità:
– Collegare l’ingresso HDMI di un monitor o
televisore con l’uscita HDMI OUT (j).
– Collegare l’ingresso VGA di un monitor
per computer con l’uscita VGA OUT (a).
– Collegare l‘ingresso video per segnali
compositi di un monitor di controllo o di
un videoregistratore con la presa CVBS/
HD-TVI 2 IN/OUT (d), oppure usare la
presa come uscita passante per il segnale
d‘ingresso TV.
N. B.: Le uscite possono essere utilizzate anche con-
temporaneamente.
4) Collegare l’alimentatore a spina in dotazione
con la presa DC 12V (f) e inserirlo in una
presa di rete (230 V/50 Hz). In questo modo,
il convertitore è acceso.
Italiano
Modi di funzionamento e le impostazioni possibili
Numero ingressi Segnali d‘uscita Funzioni dei tasti
   +
1
4321
ON
2(d) = Uscita passante TV
(Loopout)
4321
ON
Risoluzione per HDMI e VGA*
480p/60 576p/50 720p/60 720p/50
1080i/60 1080i/50 1080p/60 1080p/50
Risoluzione
minore
Risoluzione
maggiore —
2(d) = Segnale composito (CVBS)
4321
ON
Riduzione della larghezza dell‘immagine
“underscan“ per il segnale composito (max. 20 %)
−2 % (immagine
più larga)
+2 % (immagine
più stretta) —
2
4321
ON
1 segnale d‘ingresso
4321
ON
Scelta del segnale d‘ingresso (indicazione “*…”) 1IN (e) 2IN (d) —
2 segnali d‘ingresso
(immagine nell‘immagine)
4321
ON
Posizione della visualizzazione
dell’immagine
Scambio dei segnali d’ingresso
4321
ON
Dimensione della visualizzazione
4321
ON
—
* N. B.: La scelta della risoluzione determina nello stesso tempo il sistema video per l‘uscita composita.
Per PAL scegliere una risoluzione con frequenza di 50 Hz (indicazione “…@50”), per NTSC una risoluzione di 60Hz (indicazione “…@60”).

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright©by MONACOR INTERNATIONAL. All rights reserved. A-1746.99.02.10.2016
CVBS/HD-TVI
2 IN/OUT 1 IN
VGA OUT HD-TVI
L
S
C
a b c d e
DC 12V
P SETTING HDMI OUT
S
H
4321
ON
b f g h i j
HDTVI-100 CON
Codice 18.7990
5) Con i tasti e (i), a seconda del modo
di funzionamento scelto (☞ tabella), ef-
fettuare le impostazioni desiderate, p.es. la
modifica della risoluzione delle immagini.
N. B.: Non tutti i monitor supportano tutte le riso-
luzioni.
4 Indicazioni dello stato
Dopo il collegamento dell‘alimentazione e
dopo il cambio del modo di funzionamento
per mezzo degli switch (h) nonché dopo ogni
pressione dei tasti e (i), nell‘immagine del
segnale d‘uscita si vedono per alcuni secondi
delle informazioni sull‘impostazione attuale.
Esempio:
Input1 = HD-TVI 1080P@25
CVBS = NTSC Underscan 2 %
Output = 480p@60
Anche i LED forniscono delle informazioni sullo
stato:
Funzioni dei LEDs
c
L verde 2= Uscita passante TVI (Loopout)
S blu Ricezione segnale ingresso 2
C rosso 2= Uscita segnale composito (CVBS)
g
P verde Spia di funzionamento (Power on)
S blu Ricezione segnale ingresso 1
H rosso Connessione HDMI
5 Resettare le impostazioni
1) Staccare il convertitore dall’alimentazione.
2) Tener premuto il tasto (i) mentre si ripri-
stina l’alimentazione.
3) Lasciare il tasto dopo 5 secondi.
Impostazioni base:
CVBS OUT = NTSC, dimensioni max.
HDMI OUT, VGA OUT: 480p/60
6 Dati tecnici
Sistema video:. . . . . . . PAL/NTSC
Ingresso HD-TVI
Risoluzione: . . . . . . . . 720p con
25/30/50/60Hz
1080p con 25/30Hz
Uscite HDMI, VGA
Risoluzione: . . . . . . . . 480p con 60 Hz
576p con 50 Hz
720p con 50/60 Hz
1080i con 50/60Hz
1080p con 50/60Hz
Uscita CVBS:. . . . . . . . PAL/NTSC
Alimentazione: . . . . . . ⎓12 V, 350mA
tramite alimentatore
in dotazione
con 230V/50Hz
Temperatura
d’esercizio: . . . . . . . . . 0–40°C
Dimensioni:. . . . . . . . . 88 × 30 × 130 mm
Peso:. . . . . . . . . . . . . . 275 g
Con riserva di modifiche tecniche.
