Monacor FGA-30M User manual

®
Übertrager für Line-Signale
Bitte lesen Sie diese Anleitung vor dem Betrieb gründlich
durch und heben Sie sie für ein späteres Nachlesen auf.
1 Einsatzmöglichkeiten
Der Übertrager FGA-xx wird benötigt, wenn beim Zusam-
menschalten mehrerer Audiogeräte eine Masseschleife
entstanden ist und dadurch ein Störbrummen auftritt. Der
Übertrager unterbricht die Masseschleife, weil er die durch
ihn verbundenen Geräte galvanisch trennt. Ein Brummen
wird dadurch verhindert. Der FGA-xx ist sowohl für Mono-
als auch für Stereogeräte geeignet.
2 Wichtige Hinweise für den Gebrauch
Der Übertrager entspricht allen erforderlichen Richtlinien
der EU und ist deshalb mit gekennzeichnet.
GSetzen Sie den Übertrager nur im Innenbereich ein.
Schützen Sie ihn vor Tropf- und Spritzwasser, hoher
Luftfeuchtigkeit und Hitze (zulässige Einsatztemperatur
0 – 40 °C).
GVerwenden Sie zum Reinigen nur ein trockenes, wei-
ches Tuch, niemals Chemikalien oder Wasser.
GWird der Übertrager zweckentfremdet oder falsch ange-
schlossen, kann keine Haftung für daraus resultierende
Sach- oder Personenschäden und keine Garantie für
den Übertrager übernommen werden.
3 Anschluss
Den Übertrager zwischen zwei Geräte schalten, z. B. den
Ausgang eines CD-Spielers über den FGA-xx mit dem Ein-
gang einer PC-Sound-Karte verbinden. Dabei ist es gleich-
gültig, auf welcher Seite welches Gerät am Übertrager an-
geschlossen wird. Bei dem FGA-30 und FGA-30M den roten
Cinch-Anschluss mit dem rechten Kanal (R) verbinden.
4 Technische Daten
Übertragungsbereich: . . . . . . . . . . 20 – 30 000 Hz
Klirrfaktor: . . . . . . . . . . . . . . . . . . < 0,01 %
Übertragungsverhältnis: . . . . . . . . 1 : 1
Abmessungen, Gewicht: . . . . . . . . ∅24 mm × 38 mm, 32 g
Änderungen vorbehalten.
Modell Anschlüsse
FGA-30 1 × 3,5-mm-Klinkenstecker, 2 × Cinch-Kupplung
FGA-30M 1 × 3,5-mm-Klinkenstecker, 2 × Cinch-Stecker
FGA-35 2 × 3,5-mm-Klinkenstecker
Soll der Übertrager endgültig aus dem Betrieb ge-
nommen werden, übergeben Sie ihn zur umwelt-
gerechten Entsorgung einem örtlichen Recycling-
betrieb.
L
RR
GND L
GND
L
R
GND
L
RL
R
FGA-30 FGA-30M FGA-35
R
GND
L
FGA-30
FGA-30M
FGA-35
Line Signal Transformer
Please read these operating instructions carefully prior to
operation and keep them for later reference.
1 Applications
The transformer FGA-xx is used to eliminate hum noise
caused by a ground loop which may occur when several
audio units are interconnected. The transformer will break
the ground loop by galvanic isolation of the units connected
by it, thus preventing hum noise. The FGA-xx is suitable
both for mono and stereo units.
2 Important Notes
The transformer corresponds to all required directives of
the EU and is therefore marked with .
GThe transformer is suitable for indoor use only. Protect it
against dripping water and splash water, high air humid-
ity and heat (admissible ambient temperature range
0 – 40 °C).
GFor cleaning only use a dry, soft cloth; never use water
or chemicals.
GNo guarantee claims for the transformer and no liability for
any resulting personal damage or material damage will be
accepted if the transformer is used for other purposes
than originally intended or if it is not correctly connected.
3 Connection
Insert the transformer between two units, e. g. connect the
output of a CD player via the FGA-xx to the input of the
sound card of a PC. It will not matter on which side which
unit is connected to the transformer. For FGA-30 and FGA-
30M, connect the red phono connector to the right chan-
nel (R).
4 Specifications
Transmission range: . . . . . . . . . . . 20 – 30 000 Hz
THD: . . . . . . . . . . . . . . . . . . . . . . < 0.01 %
Transmission ratio: . . . . . . . . . . . . 1 : 1
Dimensions, weight: . . . . . . . . . . . ∅24 mm × 38 mm, 32 g
Subject to technical modification.
Model Connections
FGA-30 1 × 3.5 mm plug, 2 × phono inline jack
FGA-30M 1 × 3.5mm plug, 2 × phono plug
FGA-35 2 × 3.5 mm plug
If the transformer is to be put out of operation
definitively, take it to a local recycling plant for a
disposal which is not harmful to the environment.
Best.-Nr. 21.2430
Best.-Nr. 21.3010
Best.-Nr. 21.2420
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright ©by MONACOR INTERNATIONAL. All rights reserved. A-0938.99.03.11.2011
®
D A CHD A CH GB
®
L
RR
GND L
GND
L
R
GND
L
RL
R
FGA-30 FGA-30M FGA-35
R
GND
L
FGA-30
FGA-30M
FGA-35
Trasformatore per segnali line
Vi preghiamo di leggere attentamente le presenti istruzioni prima
della messa in funzione e di conservarle per un uso futuro.
1 Possibilità dʼimpiego
Il trasformatore FGA-xx è richiesto se in caso di collega-
mento di più apparecchi si crea un anello di terra con con-
seguente ronzio fastidioso. Il trasformatore interrompe
lʼanello di terra per mezzo della separazione galvanica
degli apparecchi collegati. In questo modo si esclude il ron-
zio. Il FGA-xx è adatto sia per apparecchi mono che per
apparecchi stereo.
2 Avvertenze importanti per lʼuso
Il trasformatore è conforme a tutte le direttive richieste del-
lʼUE e pertanto porta la sigla .
GUsare il trasformatore solo allʼinterno di locali. Proteg-
gerlo dallʼacqua gocciolante e dagli spruzzi dʼacqua, da
alta umidità dellʼaria e dal calore (temperatura dʼimpiego
ammessa fra 0 e 40 °C).
GPer la pulizia usare solo un panno morbido, asciutto; non
impiegare in nessun caso prodotti chimici o acqua.
GNel caso dʼuso improprio o di collegamenti sbagliati, del
trasformatore, non si assume nessuna responsabilità
per eventuali danni consequenziali a persone o a cose e
non si assume nessuna garanzia per il trasformatore.
3 Collegamenti
Inserire il trasformatore FGA-xx fra due apparecchi, p. es. fra
lʼuscita di un lettore CD e lʼingresso di una scheda sound per
il PC. Non ha importanza, quale apparecchio è collegato con
quale lato del trasformatore. Nel FGA-30 e FGA-30M, colle-
gare la connessione RCA rossa con il canale destro (R).
4 Dati tecnici
Gamma di trasmissione: . . . . . . . . 20 – 30 000 Hz
Fattore di distorsione: . . . . . . . . . . < 0,01 %
Rapporto di trasmissione: . . . . . . . 1 : 1
Dimensioni, peso: . . . . . . . . . . . . . ∅24 mm × 38 mm, 32 g
Con riserva di modifiche tecniche.
Modello Contatti
FGA-30 1 × jack 3,5 mm, 2 × presa RCA
FGA-30M 1 × jack 3,5mm, 2 × spina RCA
FGA-35 2 × jack 3,5 mm
Se si desidera eliminare il trasformatore definiti-
vamente, consegnarlo per lo smaltimento ad
unʼistituzione locale per il riciclaggio.
Best.-Nr. 21.2430
Best.-Nr. 21.3010
Best.-Nr. 21.2420
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright ©by MONACOR INTERNATIONAL. All rights reserved. A-0938.99.03.11.2011
®
F B CH I
Transformateur pour
signaux Ligne
Veuillez lire la présente notice avec attention avant le fonctionne-
ment et conservez-la pour pouvoir vous y reporter ultérieurement.
1 Possibilités dʼutilisation
Le transformateur FGA-xx est utilisé lorsque un bouclage
de masse apparaît si plusieurs appareils audio sont bran-
chés ensemble, générant ainsi un ronflement. Le transfor-
mateur interrompt la boucle de masse par une isolation
galvanique des appareils reliés par ce transformateur, évi-
tant ainsi tout ronflement. Le FGA-xx est adapté tant pour
des appareils mono que stéréo.
2 Conseils importants dʼutilisation
Le transformateur répond à toutes les directives néces-
saires de lʼUnion européenne et porte donc le symbole .
GLe transformateur nʼest conçu que pour une utilisation
en intérieur. Protégez-le des éclaboussures, de tout type
de projections dʼeau, dʼune humidité élevée de lʼair et de
la chaleur (température ambiante admissible 0 – 40 °C).
GPour le nettoyage, utilisez uniquement un chiffon sec et
doux, en aucun cas de produits chimiques ou dʼeau.
GNous déclinons toute responsabilité en cas de dom-
mages matériels ou corporels résultants si le transfor-
mateur est utilisé dans un but autre que celui pour lequel
il a été conçu ou sʼil nʼest pas correctement branché ; en
outre, la garantie deviendrait caduque.
3 Branchement
Reliez le transformateur entre deux appareils, p. ex. reliez
la sortie dʼun lecteur CD via le FGA-xx à lʼentrée dʼune
carte son dʼun PC. Peu importe le côté du transformateur
sur lequel lʼappareil est branché. Sur le FGA-30 et FGA-
30M, reliez la connexion RCA rouge au canal droit (R).
4 Caractéristiques techniques
Plage de transmission : . . . . . . . . 20 – 30 000 Hz
Taux de distorsion : . . . . . . . . . . . < 0,01 %
Rapport de transmission : . . . . . . 1 : 1
Dimensions, poids : . . . . . . . . . . . ∅24 mm × 38 mm, 32 g
Tout droit de modification réservé.
Modèle Branchements
FGA-30 1 × jack 3,5 mâle, 2 × RCA femelle
FGA-30M 1 × jack 3,5 mâle, 2 × RCA mâle
FGA-35 2 × jack 3,5 mâle
Lorsque le transformateur est définitivement
retiré du service, vous devez le déposer dans une
usine de recyclage adaptée pour contribuer à son
élimination non polluante.

This manual suits for next models

5

Other Monacor Transformer manuals

Monacor FGA-22 User manual

Monacor

Monacor FGA-22 User manual

Monacor PATL-105 User manual

Monacor

Monacor PATL-105 User manual

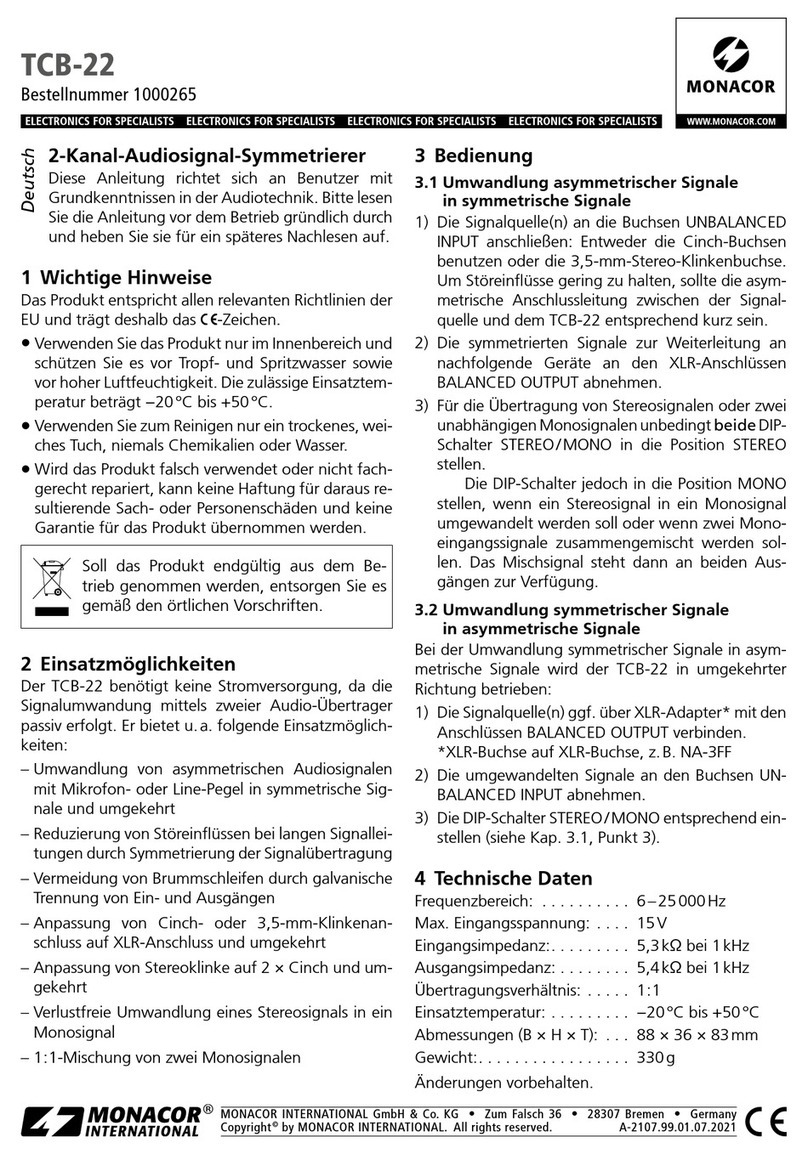

Monacor TCB-22 User manual

Monacor

Monacor TCB-22 User manual

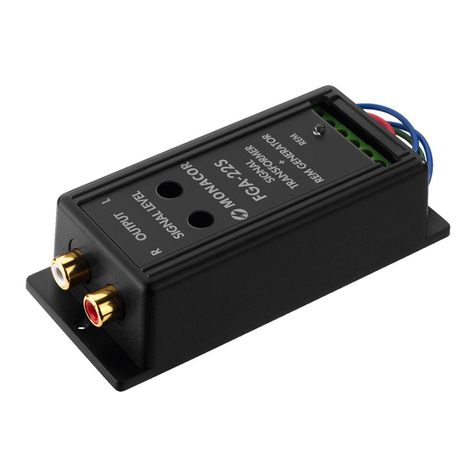

Monacor FGA-22S User manual

Monacor

Monacor FGA-22S User manual

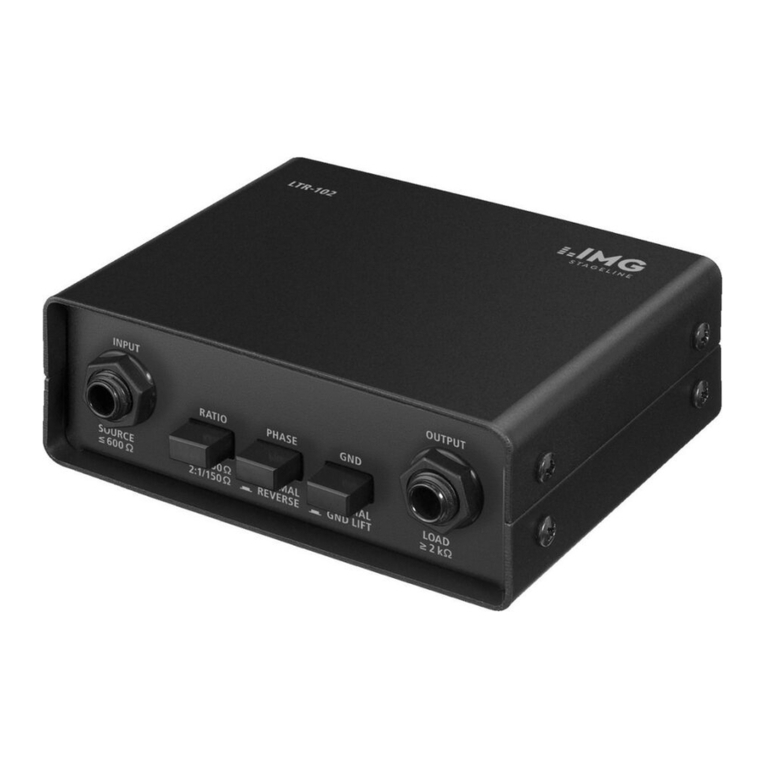

Monacor IMG STAGELINE LTR-102 User manual

Monacor

Monacor IMG STAGELINE LTR-102 User manual

Monacor FGA-22 User manual

Monacor

Monacor FGA-22 User manual

Monacor img Stage Line DIB-100 User manual

Monacor

Monacor img Stage Line DIB-100 User manual

Monacor PATL-100/XC User manual

Monacor

Monacor PATL-100/XC User manual

Monacor PATL-100 User manual

Monacor

Monacor PATL-100 User manual

Monacor PATL-100 User manual

Monacor

Monacor PATL-100 User manual

Monacor CPA-2500UP User manual

Monacor

Monacor CPA-2500UP User manual

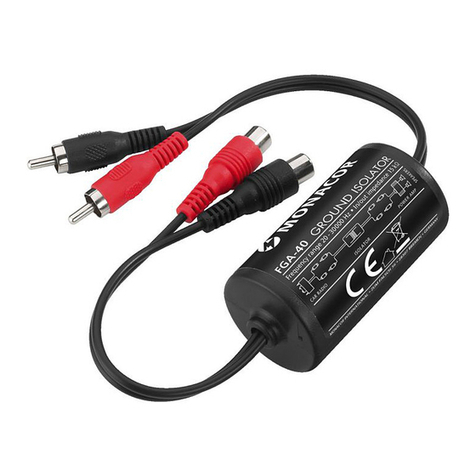

Monacor CARPOWER FGA-40 User manual

Monacor

Monacor CARPOWER FGA-40 User manual

Monacor IMG STAGELINE LR-1000T User manual

Monacor

Monacor IMG STAGELINE LR-1000T User manual

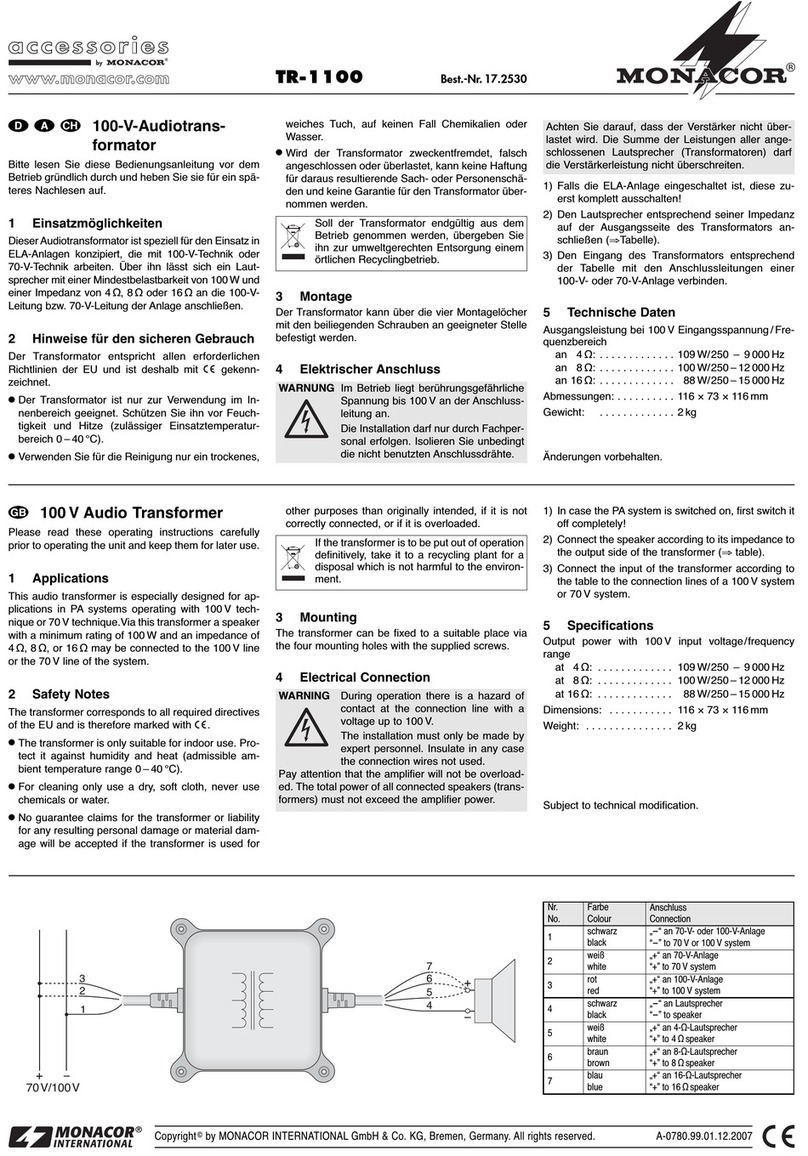

Monacor TR-1100 User manual

Monacor

Monacor TR-1100 User manual

Monacor IMG STAGELINE LTR-102 User manual

Monacor

Monacor IMG STAGELINE LTR-102 User manual

Monacor CARPOWER FGA-22HQ User manual

Monacor

Monacor CARPOWER FGA-22HQ User manual

Monacor FGA-22S User manual

Monacor

Monacor FGA-22S User manual

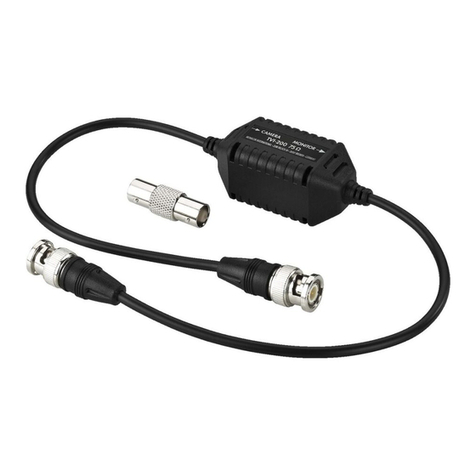

Monacor TVI-200 User manual

Monacor

Monacor TVI-200 User manual

Monacor Security TVI-200 User manual

Monacor

Monacor Security TVI-200 User manual

Monacor TR-520 User manual

Monacor

Monacor TR-520 User manual

Monacor PATL-100/XC User manual

Monacor

Monacor PATL-100/XC User manual

Monacor Stage Line FGA-102 User manual

Monacor

Monacor Stage Line FGA-102 User manual

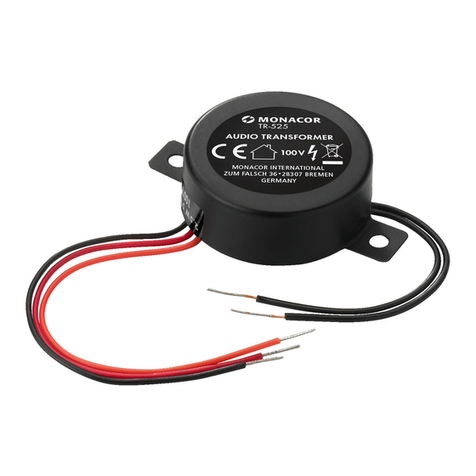

Monacor TR-525 User manual

Monacor

Monacor TR-525 User manual

Monacor 0171210 User manual

Monacor

Monacor 0171210 User manual

Popular Transformer manuals by other brands

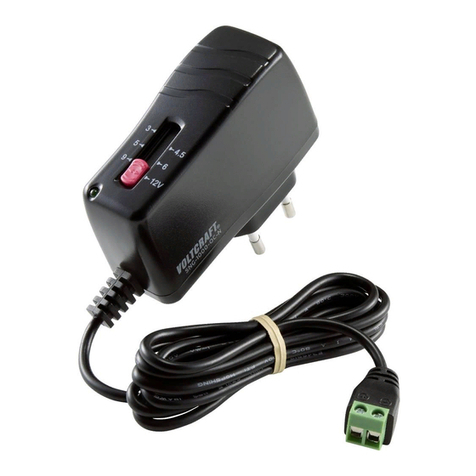

VOLTCRAFT SNG-1000-OC operating instructions

VOLTCRAFT

VOLTCRAFT SNG-1000-OC operating instructions

Superior Electric POWERSTAT Series Instruction for installation and maintenance

Superior Electric

Superior Electric POWERSTAT Series Instruction for installation and maintenance

Larson Electronics DCP-16-DP-HD instruction manual

Larson Electronics

Larson Electronics DCP-16-DP-HD instruction manual

Altronix T2428300 installation instructions

Altronix

Altronix T2428300 installation instructions

Audio Note AN-S9 Owner's Information

Audio Note

Audio Note AN-S9 Owner's Information

Lionel CW-80 Transformer owner's manual

Lionel

Lionel CW-80 Transformer owner's manual

Hayward AQR100 installation manual

Hayward

Hayward AQR100 installation manual

weschler instruments Transformer Advantage CT owner's manual

weschler instruments

weschler instruments Transformer Advantage CT owner's manual

Shure A15BT user guide

Shure

Shure A15BT user guide

ORTEA NEXT ICAR MICROmatic HP10 Series Installation, operating and maintenance manual

ORTEA NEXT

ORTEA NEXT ICAR MICROmatic HP10 Series Installation, operating and maintenance manual

Spa Electrics LV50-12 installation guide

Spa Electrics

Spa Electrics LV50-12 installation guide

LEYBOLD 521 25 instruction sheet

LEYBOLD

LEYBOLD 521 25 instruction sheet

Circutor WGC quick start guide

Circutor

Circutor WGC quick start guide

ALLNIC AUDIO Silver AUT-8000 owner's manual

ALLNIC AUDIO

ALLNIC AUDIO Silver AUT-8000 owner's manual

Art T8 Important safety instructions

Art

Art T8 Important safety instructions

JBL MTC-SBT300 installation instructions

JBL

JBL MTC-SBT300 installation instructions

EINHELL BT-VT 600 Original operating instructions

EINHELL

EINHELL BT-VT 600 Original operating instructions

Toa MT-S0601 instruction manual

Toa

Toa MT-S0601 instruction manual

manuals.online logo
manuals.online logoBrands
  • About & Mission
  • Contact us
  • Privacy Policy
  • Terms and Conditions

Copyright 2025 Manuals.Online. All Rights Reserved.
