Transformer for
Car HiFi Power Amplifiers
Please read these operating instructions care-
fully prior to setting the transformer into oper-
ation and keep them for later use.
1 Applications
The transformer FGA-22S is used for connecting the
line inputs of a car HiFi power amplifier to the speaker
outputs of a car radio. Besides, the electronic system
of the FGA-22S generates a 12V control voltage to
switch on and off the power amplifier. However, this
control voltage can only be generated if the car radio
is equipped with a bridge power amplifier (usually,
with a radio output power of at least 7WRMS per
channel at a 4Ω speaker).
2 Important Notes
The transformer corresponds to all relevant directives
of the EU and is therefore marked with .
•
Protect the transformer against dripping water and
splash water, high air humidity, and heat (admissi-
ble ambient temperature range 0–40°C).
•
For cleaning only use a dry, soft cloth, never use
chemicals or water.
•
No guarantee claims for the transformer and no
liability for any resulting personal damage or ma-
terial damage will be accepted if the transformer is
used for other purposes than originally intended,
if it is not correctly installed or operated, or if it is
not repaired in an expert way.
If the transformer is to be put out of oper-
ation definitively, take it to a local recycling
plant for a disposal which is not harmful to
the environment.
3 Mounting
Expertly fasten the transformer with screws in the
vehicle to ensure that it will not work loose when the
vehicle is in motion!
4 Connection and Setting into Operation
Only make connections with the car HiFi system
switched off. When working on the electric sys-
tem of the car, always disconnect the negative
terminal of the car battery first! All possible

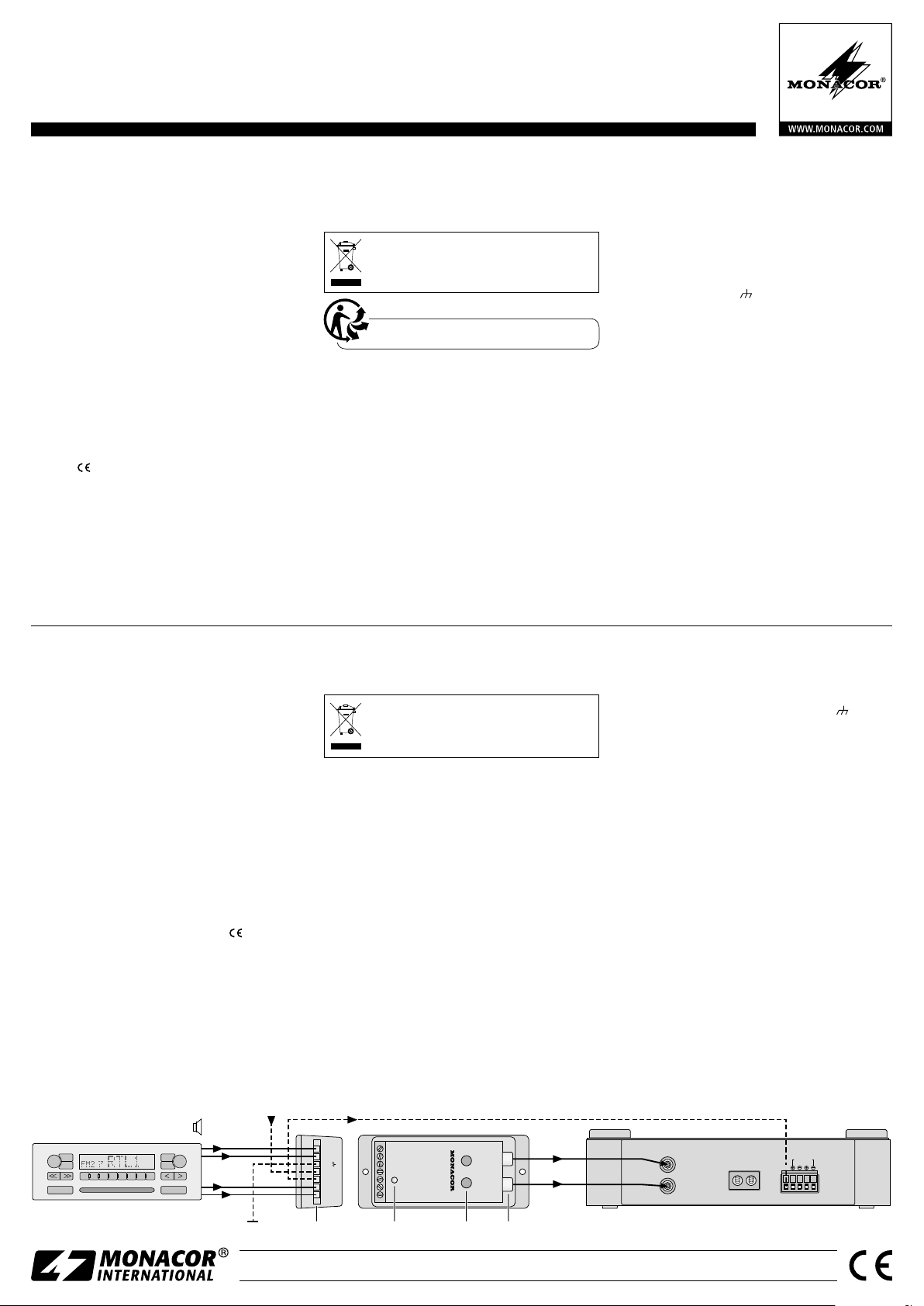

connections are shown in the drawing below. The
dashed connections are only required if the car radio
is not equipped with a control voltage output.
1) Connect the RCA jacks OUTPUT (4) via screened
RCA audio cables to the left and right line inputs
of the power amplifier.
2) Connect the positive and negative poles of the
speaker outputs of the radio to the terminals
INPUT R+, R−, L+ and L−(1).
3) If the car radio is equipped with a control voltage
output, connect this output to the control voltage
input of the power amplifier, if no control voltage
output is available:
Connect the terminal REM of the FGA-22S to the
control voltage input of the power amplifier (pos-
sible marking REM). Connect the terminal B+ via
a fused cable to the 12V electric system of the car
and the terminal to a ground connection or
to the ground of the car (unpainted, clean spots
free of grease on the chassis). The LED REM (2)
lights up when the control voltage generated by
the FGA-22S is present at the terminal REM.
4) The output level of the transformer can be
adapted to the input of the power amplifier with
the two controls SIGNAL LEVEL (3). Adjust the car
radio to the maximum volume without distortion.
Likewise, adjust the controls of the transformer to
the maximum volume without distortion using a
screwdriver.
5 Specifications
Frequency range:� � � � � � � � � � � � � � 20 Hz –30 kHz
THD: � � � � � � � � � � � � � � � � � � � � � � � < 0�01 %
Input/output impedance:� � � � � � � � 20/10 kΩ
Max� output power of the radio
for distortion-free operation: � � � � � 20 W RMS
Power supply: � � � � � � � � � � � � � � � � 12 V (⎓), 25 mA
Ambient temperature: � � � � � � � � � � 0 – 40 °C
Dimensions, weight: � � � � � � � � � � � 43 × 27 × 100mm, 70g
Subject to technical modifications.
Übertrager für Car-HiFi-Endstufen
Bitte lesen Sie diese Anleitung vor dem Betrieb
gründlich durch und heben Sie sie für ein spä-
teres Nachlesen auf.
1 Einsatzmöglichkeiten
Der Übertrager FGA-22S dient zum Anschluss der
Line-Eingänge einer Car-HiFi-Endstufe an die Laut-
sprecherausgänge eines Autoradios. Außerdem er-
zeugt die Elektronik des FGA-22S eine 12-V-Schalt-
spannung, mit der die Endstufe ein- und ausgeschaltet
werden kann. Die Schaltspannung kann jedoch nur
erzeugt werden, wenn das Autoradio mit einer Brü-
ckenendstufe ausgestattet ist (in der Regel bei einer
Ausgangsleistung des Radios von mindestens 7W
Sinus pro Kanal an einem 4-Ω-Lautsprecher).
2 Wichtige Hinweise für den Gebrauch
Der Übertrager entspricht allen relevanten Richtlinien
der EU und trägt deshalb das -Zeichen.
•
Schützen Sie den Übertrager vor Tropf- und
Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zu-
lässiger Einsatztemperaturbereich 0–40°C).
•
Verwenden Sie zum Reinigen nur ein trockenes,
weiches Tuch, auf keinen Fall Chemikalien oder
Wasser.
•
Wird der Übertrager zweckentfremdet, nicht rich-
tig installiert, falsch bedient oder nicht fachgerecht
repariert, kann keine Haftung für daraus resultie-
rende Sach- oder Personenschäden und keine
Garantie für das Gerät übernommen werden.
Soll der Übertrager endgültig aus dem Be-
trieb genommen werden, übergeben Sie
ihn zur umweltgerechten Entsorgung einem
örtlichen Recyclingbetrieb.
3 Montage
Den Übertrager fachgerecht im Fahrzeug festschrau-
ben, damit er sich während der Fahrt nicht lösen
kann!
4 Anschluss und Inbetriebnahme
Alle Anschlüsse nur bei ausgeschalteter Car-HiFi-
Anlage herstellen. Bei Arbeiten am Bordnetz unbe-
dingt zuerst den Minusanschluss der Autobatte-
rie abklemmen! Alle möglichen Verbindungen sind
in der Zeichnung unten dargestellt. Die gestrichelten
Verbindungen werden nur benötigt, wenn am Auto-
radio kein Schaltspannungsausgang vorhanden ist.
1) Die Cinch-Buchsen OUTPUT (4) über abgeschirmte
Cinch-Audiokabel mit dem linken und rechten
Line-Eingang der Endstufe verbinden.
2) Die Plus- und Minuspole der Radio-Lautsprecher-
ausgänge mit den Klemmen INPUT R+, R−, L+ und
L−(1) verbinden.
3) Ist am Autoradio ein Schaltspannungsausgang
vorhanden, diesen mit dem Schaltspannungsein-
gang der Endstufe verbinden, wenn nicht:
Die Klemme REM des FGA-22S an den Schalt-
spannungseingang der Endstufe anschließen
(mögliche Beschriftung REM). Die Klemme B+
über eine abgesicherte Leitung mit der 12-V-Bord-
spannung verbinden und die Klemme mit
einem Masseanschluss oder mit der Fahrzeug-
masse (unlackierte, saubere, fettfreie Stellen an
der Karosserie). Die LED REM (2) leuchtet, wenn
die vom FGA-22S erzeugte Schaltspannung an der
Klemme REM anliegt.
4) Mit den beiden Reglern SIGNAL LEVEL (3) lässt sich
der Ausgangspegel des Übertragers an den Ein-
gang der Endstufe anpassen. Das Autoradio auf
maximale, nicht verzerrende Lautstärke einstellen.
Die Regler am Übertrager mithilfe eines Schrau-
bendrehers ebenfalls auf maximale, nicht verzer-
rende Lautstärke der Endstufe einstellen.
5 Technische Daten
Frequenzgang:� � � � � � � � � � � � � � � � 20 Hz –30 kHz
Klirrfaktor:� � � � � � � � � � � � � � � � � � � < 0,01 %
Ein-/Ausgangsimpedanz: � � � � � � � � 20/10 kΩ
Max� Ausgangsleistung des Radios
für verzerrungsfreien Betrieb:� � � � � 20 W Sinus
Stromversorgung: � � � � � � � � � � � � � 12 V (⎓), 25 mA
Einsatztemperatur:� � � � � � � � � � � � � 0 – 40 °C
Abmessungen:� � � � � � � � � � � � � � � � 43 × 27 × 100mm
Gewicht: � � � � � � � � � � � � � � � � � � � � 70 g
Änderungen vorbehalten.
DeutschEnglish

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS
FGA-22S
Bestell-Nr. • Order No. 06.7550
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright©by MONACOR INTERNATIONAL. All rights reserved. A-1086.99.04.06.2016
SIGNAL
TRANSFORMER
+
REM GENERATOR
FGA-22S
R OUTPUT L
SIGNAL LEVEL
REM
L R
BRIDGE MODE
SPEAKER
OUT
R
-
R+
L+
L
-
1 2 3 4 5 6 7 8
TP
Bass
Tre
EJECT CD/RADIO
AM
FM
CD Menu
12 V
Line R
Line L
R
INPUT
L
INPUT
+ –– +
1 2 3 4
®
On = 12 V
REMB+
INPUT POWER INPUT SPEAKER
REMGND BATT
R
L
Trasformatore per finali car-hifi
Vi preghiamo di leggere attentamente le pre-
senti istruzioni prima della messa in funzione e
di conservarle per un uso futuro.
1 Possibilità d’impiego
Il trasformatore FGA-22S serve per collegare gli
ingressi Line di un finale car-hifi con le uscite per
altoparlanti di un’autoradio. Inoltre, il sistema elet-
tronico del FGA-22S genera una tensione di com-
mutazione di 12V con cui è possibile accendere e
spegnere il finale. Tuttavia, la tensione di commuta-
zione può essere generata solo se l‘autoradio è equi-
paggiata con un finale a ponte (di regola con una
potenza d‘uscita della radio di 7W efficaci min. per
canale con un altoparlante a 4Ω).
2 Avvertenze importanti per l’uso
Il trasformatore è conforme a tutte le direttive rile-
vanti dell’UE e pertanto porta la sigla .
•
Proteggere il trasformatore dall’acqua gocciolante
e dagli spruzzi d’acqua, da alta umidità dell’aria
e dal calore (temperatura d’impiego ammessa fra
0e 40°C).
•
Per la pulizia usare solo un panno morbido,
asciutto; non impiegare in nessun caso prodotti
chimici o acqua.
•
Nel caso d’uso improprio, di installazione sbagliata,
d’impiego scorretto o di riparazione non a regola
d’arte del trasformatore, non si assume nessuna
responsabilità per eventuali danni consequenziali a
persone o a cose e non si assume nessuna garanzia
per l’apparecchio.
Se si desidera eliminare il trasformatore
definitivamente, consegnarlo per lo smal-
timento ad un’istituzione locale per il rici-
claggio.
3 Montaggio
Avvitare il trasformatore a regola d’arte nel veicolo
in modo che non possa staccarsi durante il viaggio!
4 Collegamento e messa in funzione
Effettuare tutti i collegamenti solo con l’impianto car-
hifi spento. Durante il lavoro nella rete di bordo,
staccare assolutamente prima il contatto nega-
tivo della batteria dell’auto! Il disegno in basso
illustra tutti i collegamenti possibili. I collegamenti
tratteggiati sono richiesti solo se l’autoradio è senza
uscita di tensione di commutazione.
1) Collegare le prese RCA OUTPUT (4) con l’ingresso
Line sinistro e destro del finale per mezzo di cavi
audio RCA schermati.
2) Collegare i poli positivo e negativo delle uscite per
altoparlanti della radio con i morsetti INPUT R+,
R−, L+ e L−(1).
3) Se l’autoradio dispone di un’uscita di tensione di
commutazione, collegarla con l’ingresso di ten-
sione di commutazione del finale, altrimenti:
collegare il morsetto REM del FGA-22S con l’in-
gresso di tensione di commutazione del finale
(possibile scritta REM). Collegare il morsetto B+
con la tensione 12V di bordo servendosi di un
conduttore con fusibile, e il morsetto con un
contatto di massa o con la massa del veicolo (punti
non verniciati, puliti, sgrassati della carrozzeria). Il
LED REM (2) è acceso quando la tensione di com-
mutazione generata dal FGA-22S è presente sul
morsetto REM.
4) Con i due regolatori SIGNAL LEVEL (3) è possibile
adattare il livello d’uscita del trasformatore all’in-
gresso del finale. Regolare l’autoradio sul volume
massimo, senza distorsioni. Con un cacciavite
impostare anche i regolatori del trasformatore sul
volume massimo, senza distorsioni.
5 Dati tecnici
Risposta in frequenza: � � � � � � � � � � � � � � 20 Hz –30 kHz
Fattore di distorsione: � � � � � � � � � � � � � � < 0,01 %
Impedenza in/out:� � � � � � � � � � � � � � � � � 20/10 kΩ
Potenza d’uscita max� della radio per
un funzionamento senza distorsioni: � � � 20 W eff�
Alimentazione: � � � � � � � � � � � � � � � � � � � 12 V (⎓), 25 mA
Temperatura d’esercizio: � � � � � � � � � � � � 0 – 40 °C
Dimensioni:� � � � � � � � � � � � � � � � � � � � � � 43 × 27 × 100 mm
Peso:� � � � � � � � � � � � � � � � � � � � � � � � � � � 70 g
Con riserva di modifiche tecniche.
Transformateur pour
amplificateur voiture
Veuillez lire la présente notice avec attention
avant le fonctionnement et conservez-la pour
pouvoir vous y reporter ultérieurement.
1 Possibilités d’utilisation
Le transformateur FGA-22S permet de relier les
entrées ligne d’un amplificateur voiture aux sorties
haut-parleurs d’un autoradio. De plus, le circuit élec-
tronique du FGA-22S crée une tension de commu-
tation 12V avec laquelle l’amplificateur peut être
allumé ou éteint. La tension de commutation ne peut
être produite que si l’autoradio est doté d’un amplifi-
cateur bridgé (en règle générale pour une puissance
de sortie de l’autoradio de 7 W RMS au moins par
canal à un haut-parleur 4Ω).
2 Conseils importants d’utilisation
Le transformateur répond à toutes les directives
nécessaires de l’Union européenne et porte donc le
symbole .
•
Protégez le transformateur de tout type de pro-
jections d’eau, des éclaboussures, d’une humidité
élevée d’air et de la chaleur (plage de température
de fonctionnement autorisée : 0–40°C).
•
Pour le nettoyage, utilisez uniquement un chiffon
sec et doux, en aucun cas de produits chimiques
ou d’eau.
•
Nous déclinons toute responsabilité en cas de
dommages matériels ou corporels résultants si le
transformateur est utilisé dans un but autre que
celui pour lequel il a été conçu, s’il n’est pas cor-
rectement installé, utilisé ou n’est pas réparé par
une personne habilitée, en outre, la garantie de-
viendrait caduque.
Lorsque le transformateur est définitivement
retiré du marché, vous devez le déposer
dans une usine de recyclage adaptée pour
contribuer à son élimination non polluante.
CARTONS ET EMBALLAGE
PAPIER À TRIER
3 Montage
Vissez le transformateur dans le véhicule solidement
de telle sorte qu’il ne se desserre pas pendant le trajet!
4 Branchement et fonctionnement
L’ensemble des branchements ne doit être réalisé que
lorsque l’installation audio est débranchée. Dévissez
impérativement la borne moins de la batterie du
véhicule lorsque vous travaillez avec l’alimenta-
tion du véhicule ! Le schéma ci-dessous présente
toutes les connexions possibles. Les connexions en
pointillé ne sont nécessaires que lorsque sur l’autoradio
aucune sortie de tension de commutation n’existe.
1) Reliez les prises RCA OUTPUT (4) via des cordons
audio RCA blindés à l’entrée ligne droite et à l’en-
trée ligne gauche de l’amplificateur voiture.
2) Reliez les pôles plus et moins des sorties haut-
parleurs de l’autoradio aux bornes INPUT R+, R−,
L+, L−(1).
3) Si sur l’autoradio, une sortie tension de commuta-
tion existe, reliez-la avec l’entrée tension de com-
mutation de l’amplificateur. Si elle n’existe pas :
Reliez la borne REM du FGA-22S à l’entrée de
tension de commutation de l’amplificateur (ins-
cription possible REM). Reliez la borne B+ via un
cordon protégé par fusible à la tension 12V du
véhicule et la borne à un branchement masse
ou à la masse du véhciule (points non laqués,
propres, non gras sur la carrosserie). La LED REM
(2) brille lorsque la tension de commutation pro-
duite par le FGA-22S est présente à la borne REM.
4) Avec les deux réglages SIGNAL LEVEL (3), on peut
adapter le niveau de sortie du transformateur à
l’entrée de l’amplificateur voiture. Réglez l’auto-
radio sur un volume maximal sans distorsion. Sur
le transformateur, réglez les réglages à l’aide d’un
tournevis également sur un volume maximal sans
distorsion de l’amplificateur.
5 Caractéristiques techniques
Bande passante :� � � � � � � � � � � � � � � � � � 20 Hz –30 kHz
Taux de distorsion : � � � � � � � � � � � � � � � � < 0,01 %
Impédance entrée/sortie : � � � � � � � � � � � 20/10 kΩ
Puissance de sortie max� de l’autoradio
pour un fonctionnement sans distorsion : 20 W RMS
Alimentation : � � � � � � � � � � � � � � � � � � � � 12 V (⎓), 25 mA
Dimensions : � � � � � � � � � � � � � � � � � � � � � 43 × 27 × 100 mm
Tout droit de modification réservé.
FrançaisItaliano
