Mopar 82211442 Series User manual

Table of Contents
• Hood Switch Wiring Harness Installation
• Feature Turn On (XBM)
INSTALLATION INSTRUCTIONS
82211442xx
1032698
REV. A
10/07
Dealer Installed Factory
Remote Start Components
K6869565
Technical Support - Wire Harness Only
For Authorized Dealers - (800) 34-MOPAR
Hours: 9:00 a.m. - 6:00 p.m. EST Monday thru Friday
10:00 a.m. - 2:00 p.m. EST Saturday
Technical Support - StarSCAN Programming, Installation
of: WCM, Keys, Antenna and Hood Switch Only
For Authorized Dealers - (800) 850-STAR
2008 Avenger (JS)

TOOLS REQUIRED
10mm 1/4”
T-
20
KIT CONTENTS
Installation Procedure:
VEHICLE PREPARATION
1. Lower one or more of the passenger windows so the keys do not get locked in the
vehicle.
2. Disconnect and isolate the negative battery cable. The battery will need to be
re-connected before programming.
3. Locate and cut provided new keys prior to remote start installation.
1X
2X 12X
2X 1X 1X
2X 1X
Hood Switch and Striker Plate Installation
1. Refer to the vehicle Service Manual section 8 Electrical/
Vehicle Theft Security/Hood Ajar Switch/Installation - for Hood
Switch installation.
1X
2 of 9
1X
OVERVIEW
This instructional manual will discuss the installation of the hood switch harness & XBM
(Remote Start) turn-on. Other steps will include replacement procedure of the WCM, an-
tenna installation, hood switch installation, and uploading of vehicle configuration from
Dealer Connect. Refer to the vehicle Service Manual for specific installation procedures
for all components except the hood switch harness, which is covered here in detail.
15mm 13mm

Hood Switch Harness Installation
1. Routing of the hood switch
harness
a. Connect the hood switch harness
to the hood switch.
b. Route the Violet/White wire of the hood switch
harness across the upper radiator support towards
the TIPM, securing to the exsisting factory harness
with (5) wire wraps.
Disconnect Ground From Battery
1. Remove ground from battery
a. Using a 15 mm socket, remove the negative battery cable.
3 of 9
Battery Ground
Wire Wraps x 5

c. Route the ground wire of the hood switch harness
towards the passenger side shock tower, tucking the
ground wire down past the anti-freeze overflow container.
Secure to the factory harness with (1) wire wrap.
2. Connect the hood switch harness to
ground
a. Remove the 10 mm bolt located on the
passenger side shock tower.
b. Install the hood switch ground wire ring
terminal over the bolt and reinstall back
into the shock tower.
Note: To aid in the hood switch harness
ground installation, remove the 13 mm bolt
securing the steering fluid reservoir. This
will allow for the hoses connected to the
reservoir to be moved to gain access to
the ground bolt.
4 of 9
Wire Wrap x 1
Ground Location
13 mm Bolt

b. Remove the secondary lock from the “B” connector.
c. Insert the Violet/White hood pin switch wire into the G70 cir-
cuit, cavity 11.
5 of 9

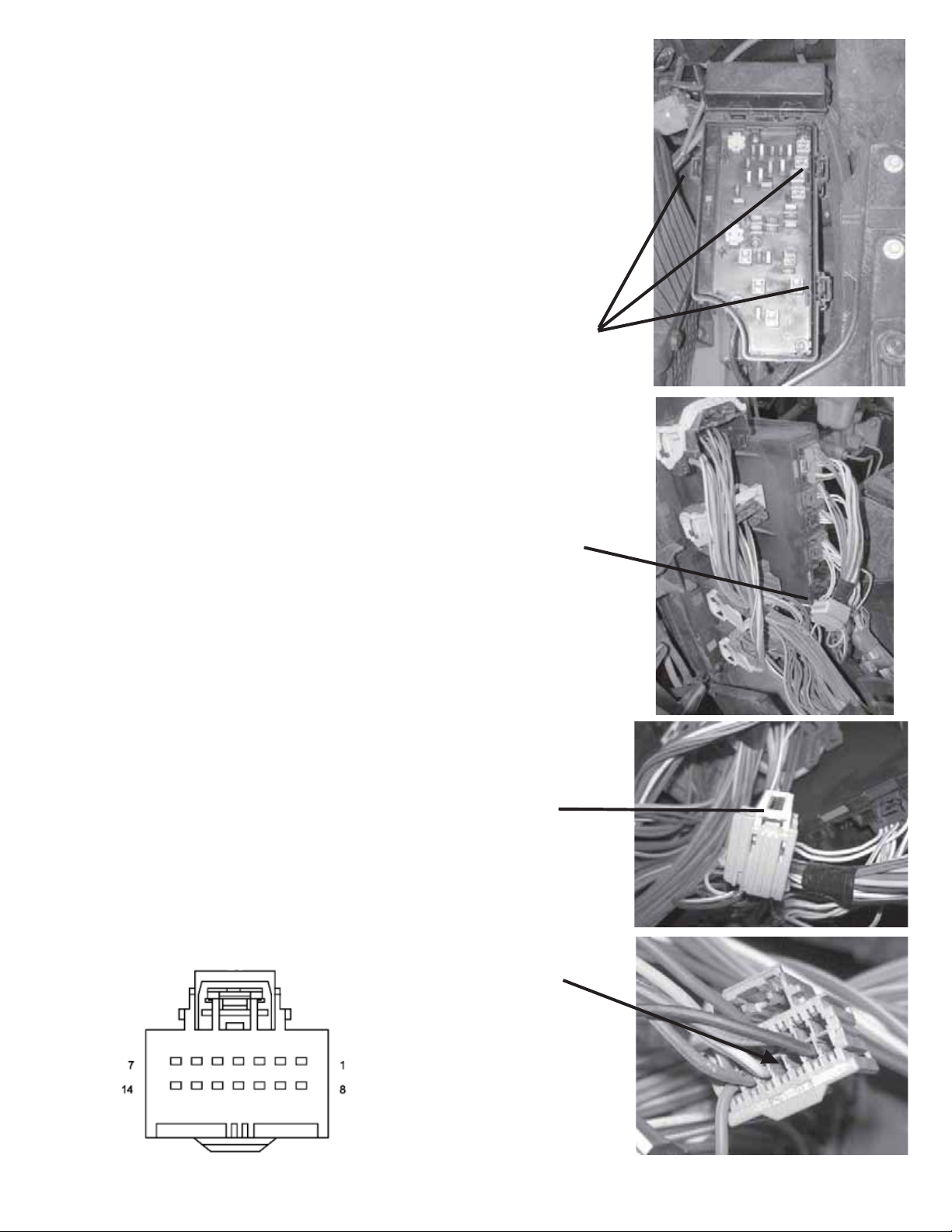

4. Access the connectors on the bottom of the TIPM
a. Access the connectors underneath the TIPM by disengaging the
(3) locking tabs and lifting upwards.
5. Connect the hood switch wire
a. Remove the gray “B” connector from the TIPM.
“B” Connector
** Note: Connectors are labeled on the edge of the TIPM near the connectors.
Secondary Lock
Terminal Side View
Cavity 11 Harness End View
Locking Tabs

d. Reinstall the secondary lock.
e. Reinstall the “B” connector back into the TIPM.
6. Reinstall the TIPM
a. Reinstall the TIPM onto the TIPM mounting bracket by en-
gaging the (3) locking tabs.
WCM Replacement
** Orginal WCM must be removed and the new WCM must be installed **
1. Refer to the vehicle Service Manual section 8 Electrical/
Starting/Remote StartAntenna Module/Installation - for
WCM replacement.
Secondary Lock
Locking Tabs
6 of 9

Update Vehicle Configuration
1.Vehicle Vin must be updated with the sales code of the added accessory in order to enable system
functionality. Using the DealerCONNECT website and a StarSCAN diagnostic tool, complete the
following procedure:
a. Log on to https://dealerconnect.chrysler.com
Reconnect Ground to Battery
1. Reconnect ground to battery
a. Using a 15 mm socket reattach the negative battery cable.
WCM Replacement Procedure using StarSCAN tool
1. Refer to vehicle Service Manual section 8 Electrical/Vehical Theft Security/Standard
Procedure/SKIS INITIALIZATION.
1. Refer to the vehicle Service Manual section 8 Electrical/Starting/
Remote StartAntenna Module/Installation - for antenna installation.
Antenna Installation
Battery Ground
7 of 9

b. In the “Vehicle Option” screen under the “Global Claims System” category in the “Service” tab,
enter vehicle VIN and add sales code(s) noted below as a “Dealer Installed Option”.
XBM (REMOTE START)
c. Confirm that the new sales code has been sucessfully added to the VIN.
d. With the StarSCAN diagnostic tool connected to both the internet (via Ethernet port or wire-
less connection) and the vehicle, perform the following steps from the Initial Start Up Screen:
1. Press --------- VEHICLE PREPARATION
2. Toggle Down and Highlight --- RESTORE VEHICLE
CONFIGURATION
3. Press -------- START
4. Press ------- NEXT
8. Press ----- OK
9. Enter user ID, password and dealer code using On-Screen
keyboard and press ----- OK
10. Wait for vehicle configuration data to be downloaded and
press ----- NEXT
11. Press ----- NEXT
12. Confirm that vehicle configuration has been programmed
sucessfully
13. Note On-Screen instructions and press ----- FINISH
5. If necessary, select proper vehicle line and model year and
press ----- NEXT
6. Confirm correct selection and press ----- NEXT
7. Enter vehicle VIN using On-Screen keyboard or confirm that
auto-filled VIN plate and press ----- NEXT
8 of 9

Validation Process
1. Press ----- ECU VIEW
2. Toggle down and highlight ----- TIPMCGW CENTRAL
GATEWAY
3. Press ----- MORE OPTIONS
4. Press ----- ECU DETAILS
5. Press ----- CONFIG INFO
6. Toggle down, verify:
Name Value
REMOTE START PRESENT SET
Remote Start Disable Override Procedure
1. With the StarSCAN diagnostic tool connected to both the internet
(via Ethernet port or wireless connection) and the vehicle, perform
the following steps from the Initial Start Up Screen:
a. Press ------------------- ECU VIEW
b. Toggle Down and Highlight --- FCMCGW
c. Press ------------------ MISC FUNCTIONS
d. Toggle Down and Highlight REMOTE START OVERRIDE
e. Press ----------------- NEXT
f. Press ----------------- DISABLE
Program All Keys to Vehicle
1. Refer to the vehicle Service Manual for SKREEM key programming
procedure.
Clear All DTC’s
1. Use the StarSCAN to clear all DTC’s
9 of 9

Table des matières
•Installation du faisceau de câblage du commutateur du capot
•Fonction de démarrage à distance (XBM)
INSTRUCTIONS D’INSTALLATION
82211442xx
1032698
RÉV. A
10/07
Composants de démarrage
distant d’usine installés par
le concessionnaire
K6869565
Assistance technique - Faisceau de câble seulement
Pour les concessionnaires agréés - (800) 34-MOPAR
Heures d’ouverture : 9:00 à 18:00. Heure normale de l’Est du
lundi au vendredi
10:00 à 14:00 Heure normale de l’Est samedi
2008 Dodge Avenger (JS)
Assistance technique - Programmation StarSCAN, Installation
des éléments suivants : module de contrôle des fenêtres, clés,
antennes et commutateur du capot seulement
Pour les concessionnaires agréés - (800) 850-STAR

OUTILS NÉCESSAIRES
10 mm 1/4”
T-
20
CONTENU DU COFFRET
Installation :
PRÉPARATION DU VÉHICULE
1. Abaissez une ou plusieurs fenêtres du véhicule afin que les clés ne restent pas
bloquées à l’intérieur.
2. Débranchez et isolez le câble négatif de la batterie. Vous devez rebrancher la
batterie avant de procéder à la programmation.
3. Repérez et coupez les nouvelles clés fournies avant l’installation de démarrage
à distance.
1X
2X 12X
2X 1X 1X
2X 1X
Installation du commutateur et de la plaque de
butée du capot
1. Consultez le manuel de réparation/entretien du
véhicule section 8 Électricité/Anti-vol de sécurité
du véhicule/Commutateur de capot ouvert/
Installation - pour l’installation du commutateur
du capot.
1X
2 / 9
1X
VUE D’ENSEMBLE
Ce manue d’instructions donne les explications nécessaires sur l’installation du faisceau du commutateur du
capot et du démarrage XBM (démarrage à distance). Les autres étapes comprennent également la procédure
de remplacement du module de contrôle des fenêtres, l’installation de l’antenne, l’installation du commutateur
de capot et l’envoi de la configuration du véhicule à partir de la connexion du concessionnaire. Consultez
le manuel de réparation/entretien pour les procédures d’installation spécifiques pour tous les composants,
à l’exception du faisceau du commutateur du capot qui est couvert en détail dans ce document.
15 mm 13 mm

Installation du faisceau de câblage
du commutateur du capot
1. Acheminement du faisceau du
du capot
a. Connectez le faisceau du
commutateur du capot au
commutateur du capot.
b. Acheminez le fil violet/blanc du
faisceau du commutateur du
capot à travers le support du
radiateur supérieur vers le
module d’alimentation totalement
intégré, en le fixant au faisceau
d’usine existant avec (5) ligatures.
Débranchez la terre de la batterie
1. Retirez la terre de la batterie
a. En utilisant un raccord de 15 mm, retirez le
câble négatif de la batterie.
3 / 9
Mise à la terre
de la batterie
Ligatures x 5

c. Acheminez le fil de terre du faisceau
du commutateur du capot vers la tour
isolante côté passager, en rentrant le
fil de terre vers le bas au-delà du récipient
de trop-plein du liquide antigel. Fixer au
faisceau d’usine avec (1) ligature.
2. Raccordez le fil de terre du
faisceau du commutateur
du capot
a. Retirez le boulon de 10 mm situé
sur la tour isolante côté passager.
b. Installez la cosse à anneau
de la terre du commutateur
du capot sur le boulon et
procédez au remontage dans
la tour isolante.
Remarque : Pour faciliter
l’installation de la terre du faisceau
du commutateur du capot retirez le
boulon de 13 mm fixant le réservoir
du liquide de direction. Ceci permet
aux tuyaux souples raccordés au
réservoir d’être déplacés pour permettre
l’accès au boulon de mise à la terre.
4 / 9
Ligatures x 1
Emplacement
de la terre
Boulon de 13 mm

b. Retirez le second verrouillage du connecteur « B ».
c. Insérez le câble violet/blanc du commutateur à
broches du capot dans le circuit G70, cavité 11.
5 / 9
4. Accès aux connecteurs situés au bas du module
d’alimentation totalement intégré (TIPM)
a. Accédez aux connecteurs situés sous le module
d’alimentation intégré en dégageant les (3) languettes
de verrouillage et en soulevant.
5. Raccordez le fil du commutateur du capot
a. Retirez le connecteur gris « B » du connecteur
du module d’alimentation totalement intégré.
Connecteur « B »
** Remarque : Les connecteurs sont étiquetés sur le bord du
module d’alimentation totalement intégré près
des connecteurs.
Verrouillage
secondaire
Vue latérale de la borne
Vue de l’extrémité du
faisceau cavité 11
Languettes de
verrouillage

d. Réinstallez le verrouillage secondaire.
e. Réinstallez le connecteur « B » en place dans
le module d’alimentation totalement intégré.
6. Réinstallez le module d’alimentation totalement
intégré
a. Réinstallez le module d’alimentation intégré
(TIPM) sur son support de montage en
engageant les (3) languettes de verrouillage.
Remplacement du module de contrôle des fenêtres
** Le module de contrôle des fenêtres d’origine doit être retiré pour installer le
nouveau module de contrôle des fenêtres **
1. Consultez le manuel de réparation/entretien du
véhicule section 8 Électricité/Démarrage/Module à
antenne de démarrage à distance/Installation -
pour le remplacement du module de contrôle des
fenêtres.
Verrouillage
secondaire
Languettes de
verrouillage
6 / 9

Mise à jour de la configuration du véhicule
1. Le numéro d’identification du véhicule doit être mis à jour avec le code de vente
de l’accessoire ajouté afin d’activer la fonctionnalité du système. En utilisant le
site Web du concessionnaire DealerCONNECT et un outil de diagnostic StarSCAN,
procédez comme suit :
a. Connectez-vous à https://dealerconnect.chrysler.com
Reconnectez la terre à la batterie
1. Reconnectez la terre à la batterie
a. En utilisant un raccord de 15 mm, attachez
le câble négatif de la batterie.
Remplacement du module de contrôle des fenêtres en utilisant un
outil StarSCAN
1. Consultez le manuel de réparation/entretien du véhicule section 8 Électricité/
Anti-vol de sécurité du véhicule/Procédures standard/INITIALISATION de SKIS.
1. Consultez le manuel de réparation/entretien du
véhicule section 8 Électricité/Démarrage/Module à
antenne de démarrage à distance/Installation - pour
l’installation de l’antenne.
Installation de l’antenne
Mise à la terre
de la batterie
7 / 9

b. Dans l’écran « Vehicle Option » (Options du véhicule) sous la catégorie
« Global Claims System » (Système de réclamation générale) dans l’onglet
« Service », entrez le numéro d’identification du véhicule et ajoutez le ou
les codes relevés sous « Dealer Installed Option » (Option installée par le
concessionnaire).
XBM (DÉMARRAGE À DISTANCE)
c. Confirmez que le nouveau code de vente a bien été ajouté au numéro
d’identification du véhicule.
d. Avec l’outil de diagnostic StarSCAN connecté à l’internet (par le port
Ethernet ou la connexion sans fil) et au véhicule, procédez comme suit
à partir de l’écran de démarrage initial :
1. Appuyez sur --------- PRÉPARATION DU VÉHICULE
2. En appuyant, mettez en surbrillance --- RESTAURER LA
CONFIGURATION DU VÉHICULE
3. Appuyez sur -------- DÉMARRER
4. Appuyez sur ------- SUIVANT
8. Appuyez sur ----- OK
9. Entrez l’ID de l’utilisateur, le mot de passe et le code du concessionnaire
en utilisant le clavier affiché et appuyez sur ----- OK
10. Patientez jusqu’à la fin du téléchargement des données de
configuration et appuyez sur ----- SUIVANT
11. Appuyez sur ----- SUIVANT
12. Confirmez que la configuration du véhicule a été correctement
programmée.
13. Relevez les instructions affichées et appuyez sur ----- FINIR
5. Au besoin, sélectionnez la gamme et l’année du modèle du
véhicule etappuyez sur ----- SUIVANT
6. Confirmez la sélection et appuyez sur ----- SUIVANT
7. Entrez le numéro d’identification du véhicule en utilisant le clavier
logiciel ou confirmez le numéro d’identification du véhicule
automatique et appuyez sur ----- SUIVANT
8 / 9

Processus de validation
1. Appuyez sur ----- VUE ECU
2. En appuyant, mettez en surbrillance ----- TIPMCGW CENTRAL
GATEWAY
3. Appuyez sur ----- PLUS D’OPTIONS
4. Appuyez sur ----- DÉTAILS ECU
5. Appuyez sur ----- INFORMATIONS DE CONFIGURATION
6. Basculez pour vérifier :
Nom Valeur
DÉMARRAGE À DISTANCE PRÉSENT RÉGLÉ
Procédure de contournement de la désactivation du démarrage à distance
1. Avec l’outil de diagnostic StarSCAN connecté à l’internet (par le port
Ethernet ou la connexion sans fil) et au véhicule, procédez comme suit
à partir de l’écran de démarrage initial :
a. Appuyez sur ------------------- VUE ECU
b. En appuyant, mettez en surbrillance --- FCMCGW
c. Appuyez sur ------------------ FONCTIONS DIVERSE
d. Enfoncez et mettez en surbrillance NEUTRALISATION DU
DÉMARRAGE À DISTANCE
e. Appuyez sur ----------------- SUIVANT
f. Appuyez sur ----------------- DÉSACTIVER
Programmez toutes les touches du véhicule
1. Voir le manuel de réparation/entretien pour la programmation des
touches SKREEM.
Effacement de tous les codes d’anomalie
1. Utilisez le StarSCAN pour effacer tous les codes d’anomalie.
9 / 9

Índice
•Instalación del cableado del interruptor del capó
•Función de encendido (XBM)
INSTRUCCIONES DE INSTALACIÓN
82211443xx
1032698
REV. A
10/07
Componentes de arranque remoto de
fábrica instalados por el distribuidor
K6869565
Soporte técnico - Arnés de cableado únicamente
Para distribuidores autorizados - (800) 34-MOPAR
Horario: De lunes a viernes, de 9:00 a.m. a 6:00 p.m. hora estándar
del este (EE. UU.)
Sábados de 10:00 a.m. a 2:00 p.m. hora estándar del este (EE. UU.)
Soporte técnico - Programación de StarSCAN, Instalación
de: WCM, llaves, antena e interruptor del capó únicamente
Para distribuidores autorizados - (800) 850-STAR
2008 Dodge Avenger (JS)

HERRAMIENTAS REQUERIDAS
10mm 1/4”
T-
20
CONTENIDO DEL KIT
PREPARACIÓN DEL VEHÍCULO
1. Baje la ventanilla o las ventanillas del lado del acompañante para tener acceso a las
llaves una vez cerrado el vehículo.
2. Desconecte y aísle el cable de batería negativo. Se deberá volver a conectar la
batería antes de la programación.
3. Busque y corte las nuevas llaves proporcionadas antes de la instalación del
arranque remoto.
1X
2X 12X
2X 1X 1X
2X 1X
Instalación de la placa de traba y del interruptor
del capó
1. Consulte la sección 8 del Manual de servicio
del vehículo “Sistema eléctrico/Seguridad
contra robo del vehículo/Interruptor de
capó entreabierto/Instalación” para obtener
información acerca de la instalación del
interruptor del capó.
1X
2 de 9
1X
DESCRIPCIÓN GENERAL
Este manual de instrucciones proporciona información acerca de la instalación del
cableado del interruptor del capó y del encendido XBM (arranque remoto). Otros pasos
incluirán el procedimiento de reemplazo del WCM, la instalación de la antena, la instalación
del interruptor del capó y la carga de la configuración del vehículo desde Dealer Connect.
Consulte el Manual de servicio del vehículo para obtener los procedimientos de instalación
específicos para todos los componentes, excepto el cableado del interruptor del capó,
que se explica detalladamente en este documento.
15mm 13mm
PROCEDIMIENTO DE INSTALACIÓN:
