MORIA One Use-Plus User manual

OUP SYSTEM
WARNING / ATTENTION
• Do not use Epi-K™ system with OUP components /
Ne pas utiliser les composants OUP avec le système Epi-K™
OUP ring
labelling
Marquage OUP
sur l’anneau
Ref. : 19393/XX
Ref. : 19345
Blue/Bleu
Ref. Blue/Bleu
19391/-1
19391/0
Ref. Yellow/Jaune
19391/1
19391/2
19391/3
Blue or Yellow
Bleu ou Jaune
OUP SYSTEM
OUP handpiece (blue color) / Moteur OUP (bleu)
• OUP heads (box sticker of blue color) / Têtes OUP (étiquette boite
bleue)
• OUP suction ring (OUP labelling and stop of blue or yellow
color) / Anneau de succion OUP (marqué OUP et butée bleue
ou jaune)
One Use-Plus

Assemble the head on the handpiece
Assembler la tête sur le moteur
Contents
Composition du pack
One Use-Plus single-use head with
blade
Tête One Use-Plus à usage unique avec
sa lame.
1.Remove inner plastic pack from outer peel pouch
Retirer le pack du sachet pelable
2.Place the pack with head screw up (1) and open top of the pack (2)
Placer le pack de façon à ce que le pas de vis de la tête soit vers le haut (1)
et ouvrir la partie supérieure du pack (2).
3.Screw the locking screw clockwise to fix the head on the handpiece. Check
that the head is screwed tightly to the handpiece. There should be no
rotation of the head (3-4-5).
Visser l’écrou du moteur sur la tête dans le sens des aiguilles d’une montre.
Vérifier que la tête est bien serrée sur le moteur. La tête ne doit pas avoir de
rotation une fois montée (3-4-5).
21
3 4 5
Information sheet for the setting of the OUP single-use head
Notice de montage de la tête OUP à usage unique
A

4.Once assembled, inspect blade under the microscope.
Après assemblage, inspecter la lame sous microscope.
5.Lubricate the blade prior to use with BSS®(Trade mark of Alcon) or another
appropriate solution.
Lubrifier la lame avant la découpe avec du BSS®(Marque déposée Alcon)
ou toute autre solution appropriée.
6.Activate the handpiece to check if the blade is engaged and oscillates
properly.
Activer le moteur afin de vérifier que la lame est bien engagée et oscille
correctement.

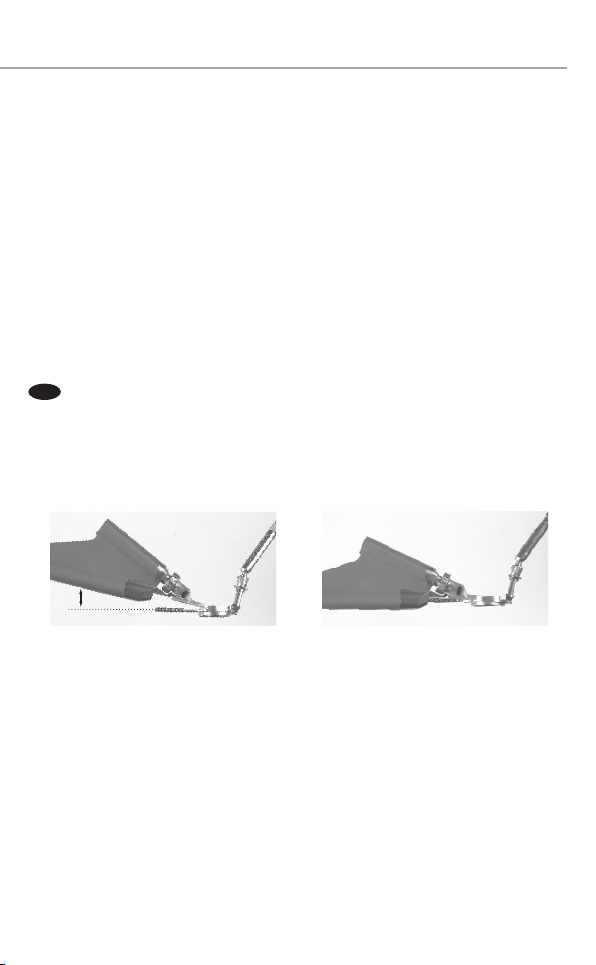

Assemble the handpiece on the suction ring
Assembler le moteur sur l’anneau de succion
1.
When inserting the head in the rails
of the suction ring, the handpiece
should be at a 45° angle from the
metal threaded shaft of the ring to
prevent the shaft from touching the
head and separator assembly (6).
Quand on insère la tête dans le rail
de guidage de l’anneau de succion,
le moteur doit être à un angle de
45° par rapport à la tige filetée de
l’anneau afin d’empêcher que la
lame ne s’endommage en touchant
l’anneau (6).
Once the head is well inserted in
the rails of the suction ring, gently
decrease the 45° angle to 0° and
advance slightly the head into the
ring (7).
Une fois la tête insérée dans les rails
de guidage de l’anneau, descendre
doucement de l’angle à 45° jusqu’à
0°. Avancer ensuite délicatement la
tête dans l’anneau (7).
45° 6 7
B

2. WARNING! Do not touch the blade (as shown below in the
picture) with the threaded shaft, it would damage the
edge of the blade (8).
ATTENTION! Ne pas toucher la lame (comme indiqué ci-
dessous) avec la tige filetée car cela endommagerait le
tranchant de la lame (8).
Disassemble OUP single-use head
Démonter la tête OUP à usage unique
To disassemble OUP single-use head, insert it into the pack and unscrew the
locking screw anticlockwise. Discard everything in a biohazard container
(9-10-11).
Afin de démonter la tête OUP à usage unique, remettre la tête dans le
pack et dévisser l’écrou du moteur dans le sens inverse des aiguilles d’une
montre. Détruire l’ensemble dans un conteneur adéquat (9-10-11).
