aQuick start guide
Digital Audio Converter ACON2505BK
For more information see the extended manual online:
ned.is/acon2505bk
Intended use
This product is intended to convert an RCA signal into a Toslink
signal.
The product is intended for indoor use only.
The product is not intended for professional use.
Any modication of the product may have consequences for safety,
warranty and proper functioning.
Specications
Product Digital Audio Converter
Article number ACON2505BK
Power input 5.0 VDC ; 0.6 A
Conversion RCA to Toslink
Supported formats DTS, DTS5.1, Dolby Digital, Dolby
Digital 5.1, PMC, AAC, MPEG-2
Supported bitrates 44.1 kHz 24-bit
48 kHz 24-bit
96 kHz 24-bit

5

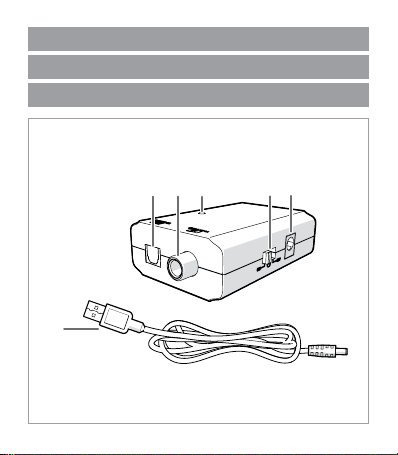

Main parts (image A)
 Toslink female output
 RCA female input
 Power indicator LED
 Power switch
 Power port
 DC to USB power cable
Safety instructions
-
WARNING
• Ensure you have fully read and understood the instructions in
this document before you install or use the product. Keep this
document for future reference.
• Only use the product as described in this document.
• Do not use the product if a part is damaged or defective. Replace
a damaged or defective product immediately.
• Do not drop the product and avoid bumping.
• This product may only be serviced by a qualied technician for
maintenance to reduce the risk of electric shock.
• Do not expose the product to water or moisture.
• Only use the provided power cable.
Installation
1. Make sure all the devices you want to connect have been
switched o.
2. Plug an RCA cable (not included) into the RCA female input A2.
3. Plug the other end of the cable into your audio source device.
4. Plug a Toslink cable (not included) into the Toslink female output
A1.

6
5. Plug the other end of the cable into your audio output device.
6. Plug the DC to USB power cable A6into the power port A5.
7. Plug the other end of A6into a USB power source or adapter.
Use
1. Switch on the product.
The power indicator LED A3burns blue.
2. Switch on the connected audio devices.
cKurzanleitung
Digitaler Audio-Konverter ACON2505BK
Weitere Informationen nden Sie in der erweiterten
Anleitung online: ned.is/acon2505bk
Bestimmungsgemäße Verwendung
Dieses Produkt ist dazu gedacht, ein RCA-Signal in ein Toslink-Signal
umzuwandeln.
Das Produkt ist nur zur Verwendung innerhalb von Gebäuden
gedacht.
Das Produkt ist nicht für den professionellen Einsatz gedacht.
Jegliche Modikation des Produkts kann Folgen für die Sicherheit,
Garantie und ordnungsgemäße Funktionalität haben.

7
Spezikationen
Produkt Digitaler Audio-Konverter
Artikelnummer ACON2505BK
Stromeingang 5,0 VDC ; 0,6 A
Umwandlung RCA zu Toslink
Unterstützte Formate DTS, DTS5.1, Dolby Digital, Dolby
Digital 5.1, PMC, AAC, MPEG-2
Unterstützte Bitraten 44,1 kHz 24-bit
48 kHz 24-bit
96 kHz 24-bit
Hauptbestandteile (Abbildung A)
 Toslink-Ausgangsbuchse
 RCA-Eingangsbuchse
 Betriebsanzeige-LED
 Ein/Aus-Schalter
 Stromanschluss
 DC-zu-USB-Netzkabel
Sicherheitshinweise
-
WARNUNG
• Vergewissern Sie sich, dass Sie die Anweisungen in diesem
Dokument vollständig gelesen und verstanden haben, bevor Sie
das Produkt installieren oder verwenden. Heben Sie dieses
Dokument zum späteren Nachschlagen auf.
• Verwenden Sie das Produkt nur wie in diesem Dokument
beschrieben.

8
• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist
oder es einen Mangel aufweist. Ersetzen Sie ein beschädigtes
oder defektes Produkt unverzüglich.
• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie
Kollisionen.
• Dieses Produkt darf nur von einem ausgebildeten Techniker
gewartet werden, um die Gefahr eines Stromschlags zu
reduzieren.
• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.
• Verwenden Sie nur das mitgelieferte Stromkabel.
Installation
1. Stellen Sie sicher, dass alle Geräte, die Sie verbinden wollen,
ausgeschaltet sind.
2. Stecken Sie ein RCA-Kabel (nicht im Lieferumfang enthalten) in
die RCA-Ausgangsbuchse A2.
3. Schließen Sie das andere Ende des Kabels an Ihrer Audioquelle
an.
4. Stecken Sie ein Toslink-Kabel (nicht im Lieferumfang enthalten)
in die Toslink-Eingangsbuchse A1.
5. Schließen Sie das andere Ende des Kabels an Ihrem
Audioausgabegerät an.
6. Stecken Sie das DC-zu-USB-Netzkabel A6in den
Stromanschluss A5.
7. Stecken Sie das andere Ende von A6in eine USB-Stromquelle
oder einen Adapter.

9
Verwendung
1. Schalten Sie das Produkt ein.
Die Betriebsanzeige-LED A3leuchtet blau.
2. Schalten Sie die angeschlossenen Audiogeräte ein.
bGuide de démarrage rapide
Convertisseur audio numérique ACON2505BK
Pour plus d'informations, consultez le manuel détaillé en
ligne : ned.is/acon2505bk
Utilisation prévue
Ce produit est destiné à convertir un signal RCA en un signal Toslink.
Le produit est prévu pour un usage intérieur uniquement.
Le produit n’est pas destiné à un usage professionnel.
Toute modication du produit peut avoir des conséquences sur la
sécurité, la garantie et le bon fonctionnement.
Spécications
Produit Convertisseur audio numérique
Article numéro ACON2505BK
Alimentation électrique 5,0 VDC ; 0,6 A
Conversion RCA vers Toslink
Formats pris en charge DTS, DTS5.1, Dolby Digital, Dolby
Digital 5.1, PMC, AAC, MPEG-2

10
Débits pris en charge 44,1 kHz 24 bits
48 kHz 24 bits
96 kHz 24 bits
Pièces principales (image A)
 Sortie Toslink femelle
 Entrée RCA femelle
 Voyant LED d'alimentation
 Interrupteur
 Port d'alimentation
 Câble d'alimentation CC
vers USB
Consignes de sécurité
-
AVERTISSEMENT
• Assurez-vous d'avoir entièrement lu et compris les instructions
de ce document avant d'installer ou d'utiliser le produit.
Conservez ce document pour référence ultérieure.
• Utilisez le produit uniquement comme décrit dans le présent
document.
• Ne pas utiliser le produit si une pièce est endommagée ou
défectueuse. Remplacez immédiatement un produit
endommagé ou défectueux.
• Ne pas laisser tomber le produit et éviter de le cogner.
• Ce produit ne peut être réparé que par un technicien qualié
an de réduire les risques d'électrocution.
• Ne pas exposer le produit à l'eau ou à l'humidité.
• Utilisez uniquement le câble d’alimentation fourni.

11
Installation
1. Assurez-vous que tous les appareils que vous souhaitez
connecter soient hors tension.
2. Branchez un câble RCA (non inclus) sur l'entrée RCA femelle A2.
3. Branchez l’autre extrémité du câble sur votre appareil source
audio.
4. Branchez un câble Toslink (non inclus) sur la sortie Toslink
femelle A1.
5. Branchez l'autre extrémité du câble sur votre appareil de sortie
audio.
6. Branchez le câble d’alimentation CC vers USB A6sur le port
d'alimentation A5.
7. Branchez l'autre extrémité de A6sur une source d’alimentation
USB ou un adaptateur.
Utilisation
1. Mettre le produit sous tension.
Le voyant LED d'alimentation A3s’allume en bleu.
2. Mettez sous tension les appareils audio connectés.

12
dSnelstartgids
Digitale geluid-omzetter ACON2505BK
Zie voor meer informatie de uitgebreide handleiding
online: ned.is/acon2505bk
Bedoeld gebruik
Dit product is bedoeld voor de omzetting van een RCA-signaal naar
een Toslink-signaal.
Het product is enkel bedoeld voor gebruik binnenshuis.
Het product is niet bedoeld voor professioneel gebruik.
Elke wijziging van het product kan gevolgen hebben voor de
veiligheid, garantie en correcte werking.
Specicaties
Product Digitale geluid-omzetter
Artikelnummer ACON2505BK
Stroomingang 5,0 VDC ; 0,6 A
Omzetting RCA naar Toslink
Ondersteunde formaten DTS, DTS5.1, Dolby Digital, Dolby
Digital 5.1, PMC, AAC, MPEG-2
Ondersteunde bitrates 44,1 kHz 24-bit
48 kHz 24-bit
96 kHz 24-bit

13
Belangrijkste onderdelen (afbeelding A)
 Toslink vrouwelijke uitgang
 RCA vrouwelijke ingang
 Voedingsindicatie LED
 Aan-/ uitschakelaar
 Voedingspoort
 DC naar USB-stroomkabel
Veiligheidsvoorschriften
-
WAARSCHUWING
• Zorg ervoor dat u de instructies in dit document volledig
gelezen en begrepen heeft voordat u het product installeert of
gebruikt. Bewaar dit document voor toekomstig gebruik.
• Gebruik het product alleen zoals in dit document beschreven.
• Gebruik het product niet als een onderdeel beschadigd of defect
is. Vervang een beschadigd of defect product onmiddellijk.
• Laat het product niet vallen en voorkom stoten.
• Dit product mag voor onderhoud alleen worden geopend door
een erkend technicus om het risico op elektrische schokken te
verkleinen.
• Stel het product niet bloot aan water of vocht.
• Gebruik alleen het meegeleverde netsnoer.
Installatie
1. Controleer of alle apparaten die u wilt aansluiten uitgeschakeld
zijn.
2. Steek een RCA-kabel (niet meegeleverd) in de RCA vrouwelijke
ingang A2.
3. Sluit het andere uiteinde van de kabel aan op uw audiobron.

14
4. Steek een Toslink-kabel (niet meegeleverd) in de Toslink
vrouwelijke uitgang A1.
5. Sluit het andere uiteinde van de kabel aan op uw
audio-uitgangsapparaat.
6. Steek de DC naar USB-stroomkabel A6in de voedingspoort
A5.
7. Steek het andere uiteinde van A6in een
USB-voedingspoort/-adapter.
Gebruik
1. Zet het product aan.
Het stroom-indicatorlampje A3licht blauw op.
2. Schakel de aangesloten geluidsapparaten in.
jGuida rapida all’avvio
Convertitore audio digitale ACON2505BK
Per maggiori informazioni vedere il manuale esteso
online: ned.is/acon2505bk
Uso previsto
Questo prodotto è inteso per la conversione di un segnale RCA in
un segnale Toslink.
Il prodotto è inteso solo per utilizzo in interni.
Il prodotto non è inteso per utilizzi professionali.
Eventuali modiche al prodotto possono comportare conseguenze
per la sicurezza, la garanzia e il corretto funzionamento.

15
Speciche
Prodotto Convertitore audio digitale
Numero articolo ACON2505BK
Ingresso di alimentazione 5,0 VDC ; 0,6 A
Conversione Da RCA a Toslink
Formati supportati DTS, DTS5.1, Dolby Digital, Dolby
Digital 5.1, PMC, AAC, MPEG-2
Bitrate supportati 44.1 kHz 24 bit
48 kHz 24 bit
96 kHz 24 bit
Parti principali (immagine A)
 Uscita femmina Toslink
 Ingresso femmina RCA
 Spia LED di alimentazione
 Interruttore di alimentazione
 Porta di alimentazione
 Cavo di alimentazione da
CC a USB
Istruzioni di sicurezza
-
ATTENZIONE
• Assicurarsi di aver letto e compreso pienamente le istruzioni in
questo documento prima di installare o utilizzare il prodotto.
Conservare il documento per farvi riferimento in futuro.
• Utilizzare il prodotto solo come descritto nel presente
documento.

16
• Non utilizzare il prodotto se una parte è danneggiata o difettosa.
Sostituire immediatamente un prodotto danneggiato o
difettoso.
• Non far cadere il prodotto ed evitare impatti.
• Il prodotto può essere riparato e sottoposto a manutenzione
esclusivamente da un tecnico qualicato per ridurre il rischio di
scosse elettriche.
• Non esporre il prodotto all’acqua o all’umidità.
• Utilizzare esclusivamente il cavo di alimentazione in dotazione.
Installazione
1. Assicurarsi che tutti i dispositivi che si desidera collegare siano
stati spenti.
2. Inserire un cavo RCA (non incluso) nell’ingresso femmina RCA
A2.
3. Collegare l’altra estremità del cavo al dispositivo sorgente audio.
4. Inserire un cavo Toslink (non incluso) nell’uscita femmina Toslink
A1.
5. Collegare l’altra estremità del cavo al dispositivo di uscita audio.
6. Collegare il cavo di alimentazione da CC a USB A6alla porta di
alimentazione A5.
7. Collegare l’altra estremità di A6in una sorgente di
alimentazione USB o in un adattatore.
Uso
1. Accendere il prodotto.
La spia LED di alimentazione A3si accende in blu.
2. Accendere i dispositivi audio collegati.

17
hGuía de inicio rápido
Conversor de audio digital ACON2505BK
Para más información, consulte el manual ampliado en
línea: ned.is/acon2505bk
Uso previsto por el fabricante
Este producto está diseñado para convertir una señal RCA en una
señal Toslink.
El producto está diseñado únicamente para uso en interiores.
El producto no está diseñado para un uso profesional.
Cualquier modicación del producto puede tener consecuencias
para la seguridad, la garantía y el funcionamiento adecuado.
Especicaciones
Producto Conversor de audio digital
Número de artículo ACON2505BK
Potencia de entrada 5,0 VDC ; 0,6 A
Conversión RCA a Toslink
Formatos compatibles DTS, DTS5.1, Dolby Digital, Dolby
Digital 5.1, PMC, AAC, MPEG-2
Tasas de bits compatibles 44,1 kHz 24 bits
48 kHz 24 bits
96 kHz 24 bits

18
Partes principales (imagen A)
 Salida hembra Toslink
 Entrada hembra RCA
 Indicador LED de
alimentación
 Interruptor de alimentación
 Puerto de alimentación
 Cable de alimentación CC
a USB
Instrucciones de seguridad
-
ADVERTENCIA
• Asegúrese de que ha leído y entendido completamente las
instrucciones en este documento antes de instalar o utilizar el
producto. Guarde este documento para futuras consultas.
• Utilice el producto únicamente tal como se describe en este
documento.
• No use el producto si alguna pieza está dañada o presenta
defectos. Sustituya inmediatamente un producto si presenta
daños o está defectuoso.
• No deje caer el producto y evite que sufra golpes.
• Este producto solo puede recibir servicio de un técnico
cualicado para su mantenimiento para así reducir el riesgo de
descargas eléctricas.
• No exponga el producto al agua o a la humedad.
• Utilice solamente el cable de alimentación suministrado.
Instalación
1. Asegúrese de que todos los dispositivos que quiere conectar se
hayan apagado.

19
2. Enchufe un cable RCA (no incluido) en la entrada hembra RCA
A2.
3. Enchufe el otro extremo del cable a su dispositivo de fuente de
audio.
4. Enchufe un cable Toslink (no incluido) en la salida hembra
Toslink A1.
5. Enchufe el otro extremo del cable a su dispositivo de salida de
audio.
6. Enchufe el cable de alimentación CC a USB A6en el puerto de
alimentación A5.
7. Enchufe el otro extremo de A6a una toma de alimentación
USB o adaptador.
Uso
1. Encienda el producto.
El indicador LED de encendido A3se ilumina en azul.
2. Encienda los dispositivos de audio conectados.
iGuia de iniciação rápida
Conversor de áudio digital ACON2505BK
Para mais informações, consulte a versão alargada do
manual on-line: ned.is/acon2505bk
Utilização prevista
Este produto destina-se a converter um sinal RCA em sinal Toslink.
O produto destina-se apenas a utilização em interiores.

20
O produto não se destina a utilização prossional.
Qualquer alteração do produto pode ter consequências em termos
de segurança, garantia e funcionamento adequado.
Especicações
Produto Conversor de áudio digital
Número de artigo ACON2505BK
Entrada de alimentação 5,0 VDC ; 0,6 A
Conversão RCA para Toslink
Formatos suportados DTS, DTS5.1, Dolby Digital, Dolby
Digital 5.1, PMC, AAC, MPEG-2
Taxas de bits suportadas 44,1 kHz 24-bit
48 kHz 24-bit
96 kHz 24-bit
Peças principais (imagem A)
 Saída Toslink fêmea
 Entrada RCA fêmea
 LED indicador de corrente
 Interruptor de alimentação
 Porta de alimentação
 Cabo de alimentação de CC
para USB
