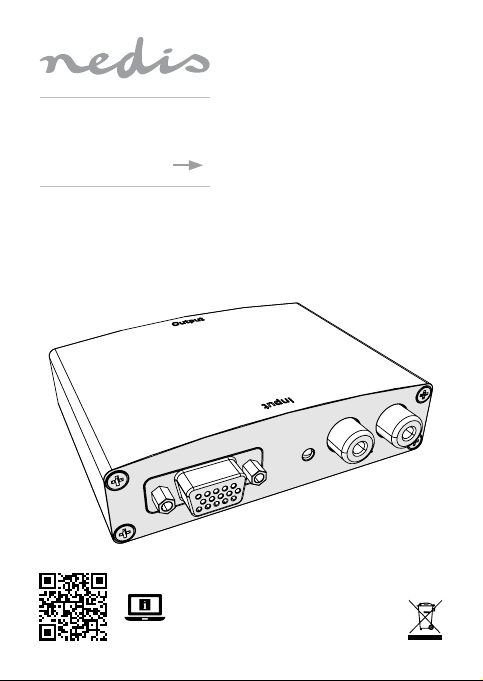

nedis VCON3454AT User manual

ned.is/vcon3454at
HDMI converter
VGA + 2x RCA HDMI™ output
VCON3454AT

aQuick start guide 4
cKurzanleitung 6
bGuide de démarrage rapide 8
dVerkorte handleiding 10
jGuida rapida all’avvio 12
hGuía de inicio rápido 14
iGuia de iniciação rápida 17
eSnabbstartsguide 19
gPika-aloitusopas 21
fHurtigguide 23
2Vejledning til hurtig start 25
kGyors beüzemelési útmutató 27
nPrzewodnik Szybki start 30
xΟδηγό γρήγορη εκκίνηση 32
1Rýchly návod 34
lRychlý návod 36
yGhid rapid de iniiere 39

456
1 2
7
3
A

4
aQuick start guide
HDMI Converter VCON3454AT
For more information see the extended manual online:
ned.is/vcon3454at
Intended use
The VCON3454AT is a VGA video and stereo audio to HDMI converter.
Any modication of the product may have consequences for safety, warranty
and proper functioning.
Main parts (image A)
 VGA input
 Input signal indicator LED
 R/L input
 Power supply port
 Output signal indicator LED
 HDMI output
 Power cable
Safety instructions
-
WARNING
• Only use the product as described in this manual.
• Do not use a damaged product.
• Do not expose the product to direct sunlight, naked ames or heat.
• Do not expose the product to water or moisture.
• Place the product on a stable and at surface.
• Do not drop the product and avoid bumping.
• Do not open the product.
• Keep the product out of reach from children.
Using the HDMI Converter (image A)
1. Plug A7into A4.
2. Plug the other end of A7into a power outlet.
3. Plug a VGA cable (not included) from your source device to A1.
4. Plug a R/L cable into A3.
5. Plug an HDMI cable (not included) from a display to A6.
6. A25 lights up.

5
Specications
Product HDMI Converter
Article number VCON3454AT
Dimensions (l x w x h) 88 x 73 x 23 mm
Input VGA 1920 x 1080 @ 60 Hz
1600 x 1200 @ 60 Hz
1680 x 1050 @ 60 Hz
1360 x 768 @ 60 Hz
1280 x 1024 @ 60 Hz / 75 Hz / 85 Hz
1280 x 960 @ 60 Hz
1280 x 800 @ 60 Hz
1024 x 768 @ 60 Hz / 72 Hz / 75 Hz / 85 Hz
800 x 600 @ 60 Hz / 72 Hz / 75 Hz / 85 Hz
640 x 480 @ 60 Hz / 75 Hz / 85 Hz
Output HDMI 1080p
1080i
720p
576p
576i
480p
480i
Operating frequency Up to 165 MHz
Video amplier bandwidth 1.65 Gbps / 165 MHz
Interlaced 1080i @ 50 Hz / 60 Hz
576i @ 50 Hz
480i @ 60 Hz
Progressive 1080p @ 50 Hz / 60 Hz
720p @ 50 Hz / 60 Hz
576p @ 50 Hz
480p @ 60 Hz
Operating temperature 0 °C - 70 °C
Operating humidity 10 - 85% RH (no condensation)
Storage temperature -10 °C - 80 °C
Storage humidity 5 - 95% RH (no condensation)
Power supply 5 VDC / 1 A

6
cKurzanleitung
HDMI-Wandler VCON3454AT
Weitere Informationen nden Sie in der erweiterten
Anleitung online: ned.is/vcon3454at
Bestimmungsgemäße Verwendung
Der VCON3454AT ist ein VGA-Video und Stereo-Audio zu HDMI-Wandler.
Jegliche Modikation des Produkts kann Folgen für die Sicherheit, Garantie und
ordnungsgemäße Funktionalität haben.
Hauptbestandteile (Abbildung A)
 VGA-Eingang
 Eingangssignal-Anzeige-LED
 R/L-Eingang
 Stromversorgungsanschluss
 Ausgangssignal-Anzeige-LED
 HDMI-Ausgang
 Stromkabel
Sicherheitshinweise
-
WARNUNG
• Verwenden Sie das Produkt nur wie in dieser Anleitung beschrieben.
• Verwenden Sie keinesfalls ein beschädigtes Produkt.
• Setzen Sie das Produkte keiner direkten Sonneneinstrahlung, oenen
Flammen oder Hitze aus.
• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.
• Stellen Sie das Produkt auf eine stabile, ebene Oberäche.
• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.
• Önen Sie das Produkt nicht.
• Halten Sie das Produkt stets von Kindern fern.
Verwendung des HDMI-Wandler (Abbildung A)
1. Schließen Sie A7an A4an.
2. Verbinden Sie das andere Ende von A7mit einer Steckdose.
3. Schließen Sie ein VGA-Kabel (nicht mitgeliefert) von Ihrem Quellgerät an
A1an.
4. Schließen Sie ein R/L-Kabel an A3an.

7
5. Schließen Sie ein HDMI-Kabel (nicht mitgeliefert) von einem Monitor an
A6an.
6. A25 leuchtet auf.
Spezikationen
Produkt HDMI-Wandler
Artikelnummer VCON3454AT
Größe (L x B x H) 88 x 73 x 23 mm
Eingang VGA 1920 x 1080 @ 60 Hz
1600 x 1200 @ 60 Hz
1680 x 1050 @ 60 Hz
1360 x 768 @ 60 Hz
1280 x 1024 @ 60 Hz / 75 Hz / 85 Hz
1280 x 960 @ 60 Hz
1280 x 800 @ 60 Hz
1024 x 768 @ 60 Hz / 72 Hz / 75 Hz / 85 Hz
800 x 600 @ 60 Hz / 72 Hz / 75 Hz / 85 Hz
640 x 480 @ 60 Hz / 75 Hz / 85 Hz
Ausgang HDMI 1080p
1080i
720p
576p
576i
480p
480i
Betriebsfrequenz Bis zu 165 MHz
Videoverstärker-Bandbreite 1,65 Gbps / 165 MHz
Interlaced 1080i @ 50 Hz / 60 Hz
576i @ 50 Hz
480i @ 60 Hz
Progressive 1080p @ 50 Hz / 60 Hz
720p @ 50 Hz / 60 Hz
576p @ 50 Hz
480p @ 60 Hz
Betriebstemperatur 0 °C - 70 °C

8
Betriebsfeuchtigkeit 10 - 85% rel. Feuchte (keine Kondensation)
Lagertemperatur -10 °C - 80 °C
Lagerfeuchtigkeit 5 - 95% rel. Feuchte (keine Kondensation)
Stromversorgung 5 VDC / 1 A
bGuide de démarrage rapide
Convertisseur HDMI VCON3454AT
Pour plus d'informations, consultez le manuel détaillé en
ligne: ned.is/vcon3454at
Utilisation prévue
Le VCON3454AT est un convertisseur vidéo VGA et audio stéréo vers HDMI.
Toute modication du produit peut avoir des conséquences sur la sécurité, la
garantie et le bon fonctionnement.
Pièces principales (image A)
 Entrée VGA
 Voyant LED de signal d'entrée
 Entrée D/G
 Port d'alimentation
 Voyant LED de signal de sortie
 Sortie HDMI
 Câble d'alimentation
Consignes de sécurité
-
AVERTISSEMENT
• Utilisez le produit uniquement comme décrit dans le présent manuel.
• Ne pas installer ou utiliser un appareil endommagé.
• N'exposez pas le produit aux rayons directs du soleil, aux ammes ou à la
chaleur.
• Ne pas exposer le produit à l'eau ou à l'humidité.
• Placez le produit sur une surface stable et plane.
• Ne pas laisser tomber le produit et éviter de le cogner.
• Ne pas ouvrir le produit.
• Gardez le produit hors de portée des enfants.

9
Utiliser le Convertisseur HDMI (Image A)
1. Branchez A7dans A4.
2. Branchez l'autre extrémité de A7sur une prise de courant.
3. Branchez un câble VGA (non inclus) de votre appareil source sur A1.
4. Branchez un câble D/G sur A3.
5. Branchez un câble HDMI (non inclus) d’un écran sur A6.
6. A25 s’allume.
Spécications
Produit Convertisseur HDMI
Article numéro VCON3454AT
Dimensions (L x l x H) 88 x 73 x 23 mm
Entrée VGA 1920 x 1080 à 60 Hz
1600 x 1200 à 60 Hz
1680 x 1050 à 60 Hz
1360 x 768 à 60 Hz
1280 x 1024 à 60 Hz / 75 Hz / 85 Hz
1280 x 960 à 60 Hz
1280 x 800 à 60 Hz
1024 x 768 à 60 Hz / 72 Hz / 75 Hz / 85 Hz
800 x 600 à 60 Hz / 72 Hz / 75 Hz / 85 Hz
640 x 480 à 60 Hz / 75 Hz / 85 Hz
Sortie HDMI 1080p
1080i
720p
576p
576i
480p
480i
Fréquence de
fonctionnement
Jusqu’à 165 MHz
Bande passante de
l'amplicateur vidéo
1,65 Go/s / 165 MHz
Entrelacé 1080i à 50 Hz / 60 Hz
576i à 50 Hz
480i à 60 Hz

10
Progressif 1080p à 50 Hz / 60 Hz
720p à 50 Hz / 60 Hz
576p à 50 Hz
480p à 60 Hz
Température fonctionnement 0 °C - 70 °C
Humidité en fonctionnement 10 - 85 % HR (sans condensation)
Température de stockage -10 °C - 80 °C
Humidité de stockage 5 - 95 % HR (sans condensation)
Source d’alimentation 5 VDC / 1 A
dVerkorte handleiding
HDMI-omvormer VCON3454AT
Zie voor meer informatie de uitgebreide handleiding
online: ned.is/vcon3454at
Bedoeld gebruik
De VCON3454AT is een VGA-video en stereo audio naar HDMI-omvormer.
Elke wijziging van het product kan gevolgen hebben voor veiligheid, garantie en
correcte werking.
Belangrijkste onderdelen (afbeelding A)
 VGA-ingang
 LED-controlelampje voor ingangs-
signaal
 R/L-ingang
 Voedingspoort
 LED-controlelampje voor uit-
gangssignaal
 HDMI uitgang
 Stroomkabel
Veiligheidsvoorschriften
-
WAARSCHUWING
• Gebruik het product alleen zoals beschreven in deze handleiding.
• Neem een beschadigd product niet in gebruik.
• Stel het product niet bloot aan direct zonlicht, open vuur of hitte.
• Stel het product niet bloot aan water of vocht.
