nedis VCON3462BK User manual

ned.is/vcon3462bk
HDMI™ Converter
SCART HDMI
VCON3462BK
VCON3462BK_MAN_EN_(20042 1422) v001.indd 1 3-2-2020 12:02:50

aQuick start guide 4
cKurzanleitung 4
bGuide de démarrage rapide 5
dVerkorte handleiding 6
jGuida rapida all’avvio 6
hGuía de inicio rápido 7
iGuia de iniciação rápida 8
eSnabbstartsguide 9
gPika-aloitusopas 9
fHurtigguide 10
2Vejledning til hurtig start 11
kGyors beüzemelési útmutató 11
nPrzewodnik Szybki start 12
xΟδηγό γρήγορη εκκίνηση 13
1Rýchly návod 14
lRychlý návod 14
yGhid rapid de iniiere 15
VCON3462BK_MAN_EN_(20042 1422) v001.indd 2 3-2-2020 12:02:51

1
3
4
5
6
2
A
VCON3462BK_MAN_EN_(20042 1422) v001.indd 3 3-2-2020 12:02:51

4
aQuick start guide
HDMI™ Converter VCON3462BK
For more information see the extended manual
online: ned.is/vcon3462bk
Intended use
The VCON3462BK is an SCART to HDMI converter.
The product is intended for indoor use only.
The product is not intended for professional use.
Any modication of the product may have consequences for safety,
warranty and proper functioning.
Specications
Product HDMI™ Converter
Article number VCON3462BK
Dimensions (w x h x d) 57.5 x 25 x 88.5 mm
Weight 60 g
Power Adapter Input 100 - 240 VAC ; 50 / 60 Hz
Power Adapter Output 5 VDC ; 1 A
Max working current 350 mA
SCART input PAL, NTSC3.58 NTSC4.43
SECAM, PAL/M, PAL/N
HDMI input 1080p / 720p
Max HDMI output cable length ≤ 7 m AWG26 HDMI standard
cable
Max SCART input cable length ≤ 8 m AWG26 SCART standard
cable
Operating temperature -10 °C – 55 °C
Storage temperature -20 °C – 60 °C
Operating humidity 10 - 90% RH (no condensation)
Storage humidity 5 - 95% RH (no condensation)

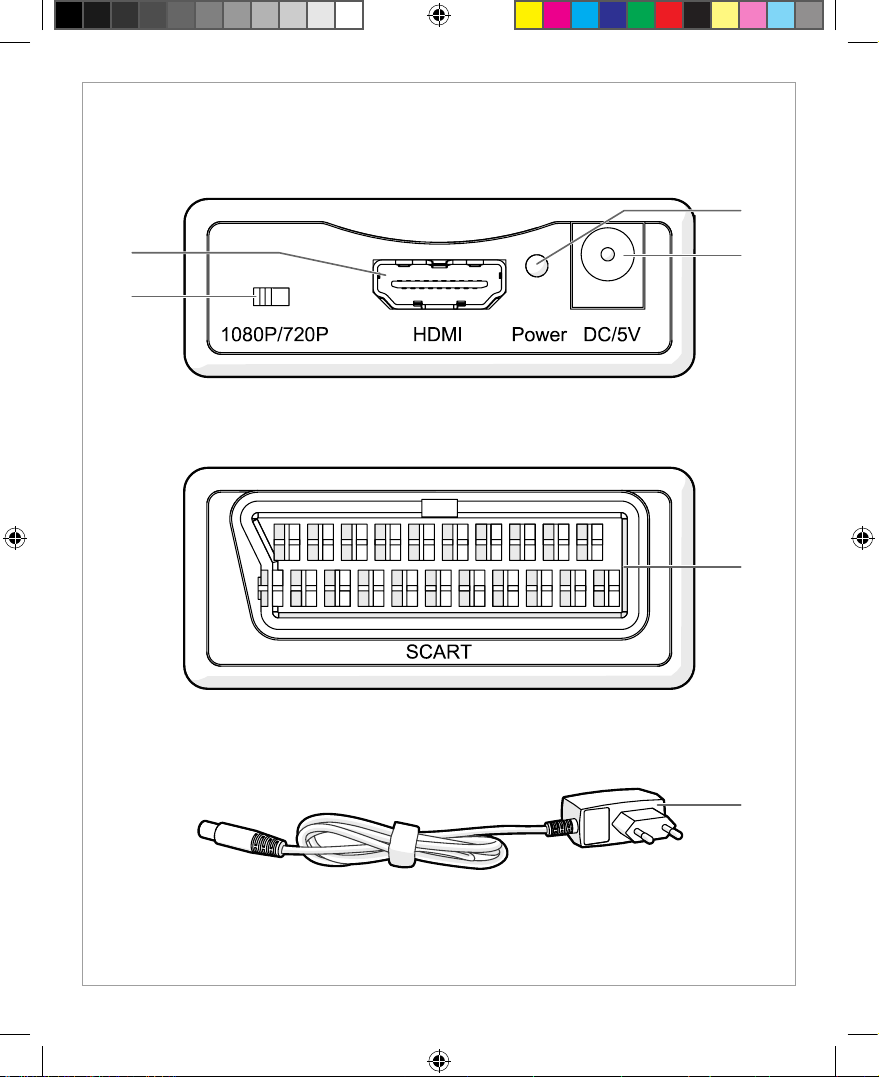

Main parts (image A)
 HDMI output
 Output resolution switch
 Power indicator LED
 Power supply port
 SCART input
 Power cable
Safety instructions
-
WARNING
• Only use the product as described in this manual.
• Do not use a damaged product.
• Do not expose the product to direct sunlight, naked ames or
heat.
• Do not expose the product to water or moisture.
• Place the product on a stable and at surface.
• Do not drop the product and avoid bumping.
• Do not open the product.
• Keep the product out of reach from children.
• Do not unplug the product by pulling on the cable. Always
grasp the plug and pull.
• Only handle the product with dry hands. Handling with wet
hands might cause an electric shock.
• Unplug the product if you do not plan on using the product for
an extended period of time.
Installing the product
1. Plug a SCART cable (not included) from your source device into
the SCART input A5.
2. Plug an HDMI cable (not included) from the HDMI output A1
into your display.
3. Plug the power cable A6into A4.
4. Insert the other end of A6into a power outlet.
4The power indicator LED A3lights up.
Using the product
• Use the output resolution switch A2to switch the output
between 1080p and 720p.
cKurzanleitung
HDMI™-Wandler VCON3462BK
Weitere Informationen nden Sie in
der erweiterten Anleitung online:
ned.is/vcon3462bk
Bestimmungsgemäße Verwendung
Der VCON3462BK ist ein SCART-zu-HDMI-Wandler.
Das Produkt ist nur zur Verwendung innerhalb von Gebäuden
gedacht.
Das Produkt ist nicht für den professionellen Einsatz gedacht.
Jegliche Modikation des Produkts kann Folgen für die Sicherheit,
Garantie und ordnungsgemäße Funktionalität haben.
Spezikationen
Produkt HDMI™-Wandler
Artikelnummer VCON3462BK
Maße (b x h x t) 57,5 x 25 x 88,5 mm
Gewicht 60 g
Netzteil Eingang 100 - 240 VAC ; 50 / 60 Hz
Netzteil Ausgang 5 VDC ; 1 A
Max. Betriebsstrom 350 mA
SCART Eingang PAL, NTSC3,58 NTSC4,43
SECAM, PAL/M, PAL/N
HDMI-Eingang 1080p / 720p
Maximale Länge
HDMI-Ausgangskabel
≤ 7 m AWG26
HDMI-Standardkabel
Maximale Länge
SCART-Eingangskabel
≤ 8 m AWG26
SCART-Standardkabel
Betriebstemperatur -10 °C – 55 °C
VCON3462BK_MAN_EN_(20042 1422) v001.indd 4 3-2-2020 12:02:51

5
Lagertemperatur -20 °C – 60 °C
Betriebsfeuchtigkeit 10 - 90% rel. Feuchte (keine
Kondensation)
Lagerfeuchtigkeit 5 - 95% rel. Feuchte (keine
Kondensation)
Hauptbestandteile (Abbildung A)
 HDMI-Ausgang
 Ausgabeauösungsschalter
 Betriebsanzeige-LED
 Stromversorgungsanschluss
 SCART Eingang
 Stromkabel
Sicherheitshinweise
-
WARNUNG
• Verwenden Sie das Produkt nur wie in dieser Anleitung
beschrieben.
• Verwenden Sie keinesfalls ein beschädigtes Produkt.
• Setzen Sie das Produkte keiner direkten Sonneneinstrahlung,
oenen Flammen oder Hitze aus.
• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.
• Stellen Sie das Produkt auf eine stabile, ebene Oberäche.
• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie
Kollisionen.
• Önen Sie das Produkt nicht.
• Halten Sie das Produkt stets von Kindern fern.
• Ziehen Sie das Produkt niemals am Kabel aus der Steckdose.
Halten Sie immer den Stecker fest und ziehen Sie daran.
• Fassen Sie das Produkt nur mit trockenen Händen an. Hantieren
mit nassen Händen kann einen elektrischen Schlag verursachen.
• Trennen Sie das Produkt von der Stromversorgung, wenn Sie es
für längere Zeit nicht benutzen wollen.
Installation des Produkts
1. Verbinden Sie ein SCART-Kabel (nicht mitgeliefert) mit Ihrem
Quellgerät und mit dem SCART-Eingang A5.
2. Verbinden Sie ein HDMI-Kabel (nicht mitgeliefert) mit dem
HDMI-Ausgang A1und Ihrem Anzeigegerät.
3. Verbinden Sie das Stromkabel A6mit A4.
4. Stecken Sie das andere Ende von A6in eine Steckdose.
4Die Betriebsanzeige-LED A3leuchtet auf.
Verwenden des Produkts
• Verwenden Sie den Ausgabeauösungsschalter A2, um die
Ausgabe zwischen 1080p und 720p umzuschalten.
bGuide de démarrage rapide
Convertisseur HDMI™ VCON3462BK
Pour plus d'informations, consultez le manuel
détaillé en ligne : ned.is/vcon3462bk
Utilisation prévue
Le VCON3462BK est un convertisseur Péritel vers HDMI.
Le produit est prévu pour un usage intérieur uniquement.
Le produit n’est pas destiné à un usage professionnel.
Toute modication du produit peut avoir des conséquences sur la
sécurité, la garantie et le bon fonctionnement.
Spécications
Produit Convertisseur HDMI™
Article numéro VCON3462BK
Dimensions (l x h x p) 57,5 x 25 x 88,5 mm
Poids 60 g
Entrée adaptateur secteur 100 - 240 VAC ; 50 / 60 Hz
Sortie adaptateur secteur 5 VDC ; 1 A
Courant de fonctionnement
maxi
350 mA
Entrée péritel PAL, NTSC3,58 NTSC4,43
SECAM, PAL/M, PAL/N
Entrée HDMI 1080p / 720p
Longueur maximale du câble
de sortie HDMI
Câble standard HDMI AWG26
≤ 7 m
Longueur maximale du câble
d'entrée Péritel
Câble standard Péritel AWG26
≤ 8 m
Température fonctionnement -10 °C – 55 °C
Température de stockage -20 °C – 60 °C
Humidité en fonctionnement 10 - 90 % HR (sans
condensation)
Humidité de stockage 5 - 95 % HR (sans
condensation)
Pièces principales (image A)
 Sortie HDMI
 Commutateur de résolution
de sortie
 Voyant LED d'alimentation
 Port d'alimentation
 Entrée péritel
 Câble d'alimentation
Consignes de sécurité
-
AVERTISSEMENT
• Utilisez le produit uniquement comme décrit dans le présent
manuel.
• Ne pas installer ou utiliser un appareil endommagé.
• N'exposez pas le produit aux rayons directs du soleil, aux
ammes ou à la chaleur.
• Ne pas exposer le produit à l'eau ou à l'humidité.
• Placez le produit sur une surface stable et plane.
• Ne pas laisser tomber le produit et éviter de le cogner.
• Ne pas ouvrir le produit.
• Gardez le produit hors de portée des enfants.
• Ne débranchez pas le produit en tirant sur le câble. Saisissez
toujours la che et tirez.
• Manipulez le produit uniquement avec des mains sèches. La
manipulation avec des mains mouillées peut provoquer un choc
électrique.
VCON3462BK_MAN_EN_(20042 1422) v001.indd 5 3-2-2020 12:02:51

6
Belangrijkste onderdelen (afbeelding A)
 HDMI uitgang
 Schakelaar voor
uitgangsresolutie
 Voedingsindicatie LED
 Voedingspoort
 SCART-ingang
 Stroomkabel
Veiligheidsvoorschriften
-
WAARSCHUWING
• Gebruik het product alleen zoals beschreven in deze
handleiding.
• Neem een beschadigd product niet in gebruik.
• Stel het product niet bloot aan direct zonlicht, open vuur of
hitte.
• Stel het product niet bloot aan water of vocht.
• Plaats het product op een stabiele en vlakke ondergrond.
• Laat het product niet vallen en voorkom stoten.
• Open het product niet.
• Houd het product buiten bereik van kinderen.
• Trek de stekker niet uit het stopcontact door aan de kabel te
trekken. Pak altijd de stekker vast en trek eraan.
• Raak het product alleen met droge handen aan. Aanraken met
natte handen kan een elektrische schok veroorzaken.
• Haal de stekker uit het stopcontact als u het product gedurende
langere tijd niet gebruikt.
Het product installeren
1. Sluit een SCART-kabel (niet meegeleverd) van uw bron-apparaat
aan op de SCART-ingang A5.
2. Sluit een HDMI-kabel (niet meegeleverd) van de HDMI-uitgang
A1aan op uw display.
3. Sluit de voedingskabel A6aan op A4.
4. Steek het andere uiteinde van A6in een stopcontact.
4Het stroomindicatorlampje A3gaat branden.
Het product gebruiken
• Gebruik de uitgangsresolutie schakelaar A2om de uitgang te
schakelen tussen 1080p en 720p.
jGuida rapida all’avvio
Convertitore HDMI™ VCON3462BK
Per maggiori informazioni vedere il manuale
esteso online: ned.is/vcon3462bk
Uso previsto
VCON3462BK è un convertitore da SCART a HDMI.
Il prodotto è inteso solo per utilizzo in interni.
Il prodotto non è inteso per utilizzi professionali.
Eventuali modiche al prodotto possono comportare conseguenze
per la sicurezza, la garanzia e il corretto funzionamento.
• Débranchez le produit si vous ne prévoyez pas d'utiliser le
produit pendant une période prolongée.
Installer le produit
1. Branchez un câble Péritel (non inclus) depuis votre appareil
source sur l'entrée Péritel A5.
2. Branchez un câble HDMI (non inclus) depuis la sortie HDMI A1
sur votre écran.
3. Branchez le câble d'alimentation A6dans A4.
4. Insérez l'autre extrémité de A6dans une prise de courant.
4Le voyant LED d'alimentation A3s'allume.
Utiliser le produit
• Utilisez le commutateur de résolution de sortie A2pour
commuter la sortie entre 1080p et 720p.
dVerkorte handleiding
HDMI™-omvormer VCON3462BK
Zie voor meer informatie de uitgebreide
handleiding online: ned.is/vcon3462bk
Bedoeld gebruik
De VCON3462BK is een SCART naar HDMI-omvormer.
Het product is enkel bedoeld voor gebruik binnenshuis.
Het product is niet bedoeld voor professioneel gebruik.
Elke wijziging van het product kan gevolgen hebben voor
veiligheid, garantie en correcte werking.
Specicaties
Product HDMI™-omvormer
Artikelnummer VCON3462BK
Afmetingen (b x h x d) 57,5 x 25 x 88,5 mm
Gewicht 60 g
Voedingsadapter ingang 100 - 240 VAC ; 50 / 60 Hz
Voedingsadapter uitgang 5 VDC ; 1 A
Maximale werkstroom 350 mA
SCART-ingang PAL, NTSC3,58 NTSC4,43
SECAM, PAL/M, PAL/N
HDMI ingang 1080p / 720p
Maximale lengte van de
HDMI-uitgangskabel
≤ 7 m AWG26 HDMI
standaardkabel
Maximale lengte van de
SCART-ingangskabel
≤ 8 m AWG26 SCART
standaardkabel
Bedrijfstemperatuur -10 °C – 55 °C
Opslagtemperatuur -20 °C – 60 °C
Operationele vochtigheid 10 - 90% RH (geen
condensatie)
Opslagvochtigheid 5 - 95% RH (geen condensatie)
VCON3462BK_MAN_EN_(20042 1422) v001.indd 6 3-2-2020 12:02:51

7
4. Inserire l’altra estremità di A6in una presa elettrica.
4La spia LED di alimentazione A3si accende.
Utilizzo del prodotto
• Utilizzare l’interruttore della risoluzione di uscita A2per
cambiare l’uscita fra 1080p e 720p.
hGuía de inicio rápido
Convertidor HDMI™ VCON3462BK
Para más información, consulte el manual
ampliado en línea: ned.is/vcon3462bk
Uso previsto por el fabricante
VCON3462BK es un convertidor de SCART a HDMI.
El producto está diseñado únicamente para uso en interiores.
El producto no está diseñado para un uso profesional.
Cualquier modicación del producto puede tener consecuencias
para la seguridad, la garantía y el funcionamiento adecuado.
Especicaciones
Producto Convertidor HDMI™
Número de artículo VCON3462BK
Dimensiones (an. x al. x fo.) 57,5 x 25 x 88,5 mm
Peso 60 g
Entrada del adaptador de
corriente
100 - 240 VAC ; 50 / 60 Hz
Salida del adaptador de
corriente
5 VDC ; 1 A
Corriente de trabajo máxima 350 mA
Entrada SCART PAL, NTSC3,58 NTSC4,43
SECAM, PAL/M, PAL/N
Entrada HDMI 1080p / 720p
Longitud del cable de salida
HDMI máx.
Cable estándar HDMI de ≤7
m AWG26
Longitud del cable de entrada
SCART máx.
Cable estándar SCART de ≤8
m AWG26
Temperatura de
funcionamiento
-10 °C - 55 °C
Temperatura de almacenaje -20 °C - 60 °C
Humedad de funcionamiento 10 - 90% HR (sin
condensación)
Humedad de almacenamiento 5 - 95% HR (sin condensación)
Partes principales (imagen A)
 Salida HDMI
 Interruptor de resolución
de salida
 Indicador LED de
alimentación
Speciche
Prodotto Convertitore HDMI™
Numero articolo VCON3462BK
Dimensioni (l x a x p) 57,5 x 25 x 88,5 mm
Peso 60 g
Ingresso alimentatore 100 - 240 VAC ; 50 / 60 Hz
Uscita alimentatore 5 VDC ; 1 A
Corrente max. d’esercizio 350 mA
Ingresso SCART PAL, NTSC3.58 NTSC4,43
SECAM, PAL/M, PAL/N
Ingresso HDMI 1080p / 720p
Lunghezza massima del cavo
di uscita HDMI
≤ 7 m AWG26 cavo standard
HDMI
Lunghezza massima del cavo
di ingresso SCART
≤ 8 m AWG26 cavo standard
SCART
Temperatura di
funzionamento
-10 °C – 55 °C
Temperatura di conservazione -20 °C – 60 °C
Umidità d’esercizio 10 - 90% RH (senza condensa)
Umidità di stoccaggio 5 - 95% RH (senza condensa)
Parti principali (immagine A)
 Uscita HDMI
 Interruttore risoluzione
in uscita
 Spia LED di alimentazione
 Porta di alimentazione
 Ingresso SCART
 Cavo di alimentazione
Istruzioni di sicurezza
-
ATTENZIONE
• Utilizzare il prodotto solo come descritto nel presente manuale.
• Non utilizzare un prodotto danneggiato.
• Non esporre il prodotto alla luce diretta del sole, a amme libere
o al calore.
• Non esporre il prodotto all’acqua o all’umidità.
• Posizionare il prodotto su una supercie piana e stabile.
• Non far cadere il prodotto ed evitare impatti.
• Non aprire il prodotto.
• Tenere il prodotto lontano dalla portata dei bambini.
• Non scollegare il prodotto tirandolo per il cavo. Aerrare sempre
la presa e tirare.
• Maneggiare il prodotto solo con le mani asciutte. Se viene
maneggiato con le mani bagnate può causare scosse elettriche.
• Scollegare il prodotto se non si intende utilizzarlo per un
periodo prolungato di tempo.
Installazione del prodotto
1. Inserire un cavo SCART (non incluso) dal dispositivo sorgente
all’ingresso SCART A5.
2. Inserire un cavo HDMI (non incluso) dall’uscita HDMI A1nel
proprio display.
3. Inserire il cavo di alimentazione A6in A4.
VCON3462BK_MAN_EN_(20042 1422) v001.indd 7 3-2-2020 12:02:51

8
Peso 60 g
Entrada do adaptador de
alimentação
100 - 240 VAC ; 50 / 60 Hz
Saída do adaptador de
alimentação
5 VDC ; 1 A
Corrente de funcionamento
máx.
350 mA
Entrada SCART PAL, NTSC3,58 NTSC4,43
SECAM, PAL/M, PAL/N
Entrada HDMI 1080p / 720p
Comprimento máximo do
cabo de saída HDMI
Cabo HDMI standard ≤ 7 m
AWG26
Comprimento máximo do
cabo de entrada SCART
Cabo SCART standard ≤ 8 m
AWG26
Temperatura de
funcionamento
-10 °C – 55 °C
Temperatura de
armazenamento
-20 °C – 60 °C
Humidade de funcionamento 10 - 90% HR (sem
condensação)
Humidade de armazenamento 5 - 95% HR (sem condensação)
Peças principais (imagem A)
 Saída HDMI
 Interruptor de resolução
de saída
 LED indicador de corrente
 Porta de alimentação
 Entrada SCART
 Cabo de alimentação
Instruções de segurança
-
AVISO
• Utilize o produto apenas conforme descrito neste manual.
• Não utilize um produto danicado.
• Não exponha o produto à luz solar direta, chamas expostas ou
calor.
• Não exponha o produto à água ou humidade.
• Coloque o produto sobre uma superfície estável e plana.
• Não deixe cair o produto e evite impactos.
• Não abra o produto.
• Mantenha o produto fora do alcance das crianças.
• Não desligue o produto da tomada puxando o cabo. Segure
sempre pela cha e puxe.
• Apenas manuseie o produto com as mãos secas. O
manuseamento com as mãos húmidas pode provocar choque
elétrico.
• Desligue o produto caso preveja não utilizar o produto durante
um período prolongado.
Instalação do produto
1. Ligue um cabo SCART (não incluído) do seu dispositivo fonte à
entrada SCART A5.
2. Ligue um cabo HDMI (não incluído) da saída HDMI A1ao seu
monitor.
3. Ligue o cabo de alimentação USB A6a A4.
4. Insira a outra extremidade de A6numa tomada elétrica.
 Puerto del suministro de
corriente
 Entrada SCART
 Cable de alimentación
Instrucciones de seguridad
-
ADVERTENCIA
• Utilice el producto únicamente tal como se describe en este
manual.
• Nunca utilice un producto dañado.
• No exponga el producto a la luz solar directa, a llamas abiertas
ni al calor.
• No exponga el producto al agua o a la humedad.
• Coloque el producto en una supercie estable y plana.
• No deje caer el producto y evite que sufra golpes.
• No abra el producto.
• Mantenga el producto fuera del alcance de los niños.
• No desenchufe el producto tirando del cable. Sujete siempre el
enchufe y tire de él.
• Maneje el producto solo con las manos secas. Tocarlo con las
manos húmedas puede causar una descarga eléctrica.
• Desenchufe el producto si no tiene previsto utilizar el producto
durante un período de tiempo prolongado.
Cómo instalar el producto
1. Enchufe un cable SCART (no incluido) desde su dispositivo
fuente a la entrada SCART A5.
2. Enchufe un cable HDMI (no incluido) desde la salida HDMI A1
a su pantalla.
3. Enchufe el cable de alimentación A6en A4.
4. Inserte el otro extremo de A6a una toma de corriente.
4El indicador LED de encendido A3se ilumina.
Uso del producto
• Utilice el interruptor de resolución de salida A2para alternar
la salida entre 1080p y 720p.
iGuia de iniciação rápida
Conversor HDMI™ VCON3462BK
Para mais informações, consulte a versão
alargada do manual on-line: ned.is/vcon3462bk
Utilização prevista
O VCON3462BK é um conversor SCART para HDMI.
O produto destina-se apenas a utilização em interiores.
O produto não se destina a utilização prossional.
Qualquer alteração do produto pode ter consequências em termos
de segurança, garantia e funcionamento adequado.
Especicações
Produto Conversor HDMI™
Número de artigo VCON3462BK
Dimensões (l x a X p) 57,5 x 25 x 88,5 mm
VCON3462BK_MAN_EN_(20042 1422) v001.indd 8 3-2-2020 12:02:51

9
Säkerhetsanvisningar
-
VARNING
• Använd produkten endast enligt anvisningarna i denna
bruksanvisning.
• Använd inte en skadad produkt.
• Utsätt inte produkten för direkt solljus, öppen eld eller värme.
• Exponera inte produkten till vatten eller fukt.
• Placera produkten på en stabil och plan yta.
• Tappa inte produkten och skydda den mot slag.
• Öppna inte produkten.
• Förvara produkten utom räckhåll för barn.
• Koppla inte ur produkten genom att dra i kabeln. Håll alltid i
kontakten när du drar.
• Hantera produkten med endast torra händer. Hantering med
våta händer kan resultera i elchock.
• Koppla bort produkten om du inte planerar att använda
produkten under en längre tid.
Installera produkten
1. Anslut en SCART-kabel (medföljer ej) från din källenhet till
SCART-ingången A5.
2. Anslut en HDMI-kabel (medföljer ej) från HDMI-utgången A1
till din display.
3. Anslut kraftförsörjningskabeln A6till A4.
4. Anslut A6andra ända till ett eluttag.
4Kraftindikerings-LED-lampan A3tänds.
Att använda produkten
• Använd väljaren för utgångsupplösning A2för att växla
utgången mellan 1080p och 720p.
gPika-aloitusopas
HDMI™-muunnin VCON3462BK
Katso tarkemmat tiedot käyttöoppaan
laajemmasta verkkoversiosta:
ned.is/vcon3462bk
Käyttötarkoitus
VCON3462BK on SCART–HDMI-muunnin.
Tuote on tarkoitettu vain sisäkäyttöön.
Tuotetta ei ole tarkoitettu ammattikäyttöön.
Tuotteen muutokset voivat vaikuttaa turvallisuuteen, takuuseen ja
asianmukaiseen toimintaan.
Tekniset tiedot
Tuote HDMI™-muunnin
Tuotenro VCON3462BK
Mitat (l x k x s) 57,5 x 25 x 88,5 mm
Paino 60 g
4O LED indicador de potência correspondente A3acende.
Utilização do produto
• Utilize o interruptor de resolução de saída A2para alternar a
saída entre 1080p e 720p.
eSnabbstartsguide
HDMI™-omvandlare VCON3462BK
För ytterligare information, se den utökade
manualen online: ned.is/vcon3462bk
Avsedd användning
VCON3462BK är en SCART till HDMI-omvandlare.
Denna produkt är endast avsedd för användning inomhus.
Produkten är inte avsedd för yrkesmässig användning.
Modiering av produkten kan medföra konsekvenser för säkerhet,
garanti och korrekt funktion.
Specikationer
Produkt HDMI™-omvandlare
Artikelnummer VCON3462BK
Dimensioner (b x h x d) 57,5 x 25 x 88,5 mm
Vikt 60 g
Ingång för nätadapter 100 - 240 VAC ; 50 / 60 Hz
Utgång för nätadapter 5 VDC ; 1 A
Max strömförbrukning 350 mA
SCART-ingång PAL, NTSC3,58 NTSC4,43
SECAM, PAL/M, PAL/N
HDMI-ingång 1080p / 720p
Max kabellängd för
HDMI-utgång
≤ 7 m AWG26 HDMI
standardkabel
Max kabellängd för
SCART-ingång
≤ 8 m AWG26 SCART
standardkabel
Arbetstemperatur -10 °C–55 °C
Lagringstemperatur -20 °C–60 °C
Fuktighet vid användning 10 - 90 % RH (icke
kondenserande)
Fuktighet vid förvaring 5 - 95 % RH (icke
kondenserande)
Huvuddelar (bild A)
 HDMI-utgång
 Väljare för utgångsup-
plösning
 LED-strömindikator
 Kraftförsörjningsport
 SCART-ingång
 Strömkabel
VCON3462BK_MAN_EN_(20042 1422) v001.indd 9 3-2-2020 12:02:51

10
fHurtigguide
HDMI™-konverter VCON3462BK
For mer informasjon, se den fullstendige
bruksanvisningen på nett: ned.is/vcon3462bk
Tiltenkt bruk
VCON3462BK er en SCART til HDMI-konverter.
Produkter er bare tiltenkt innendørs bruk.
Produktet er ikke tiltenkt profesjonell bruk.
Eventuelle modikasjoner av produktet kan ha konsekvenser for
sikkerhet, garanti og funksjon.
Spesikasjoner
Produkt HDMI™-konverter
Artikkelnummer VCON3462BK
Dimensjoner (b x d x h) 57,5 x 25 x 88,5 mm
Vekt 60 g
Inngang for strømadapter 100 - 240 VAC ; 50 / 60 Hz
Utgang for strømadapter 5 VDC ; 1 A
Maks. arbeidsstrøm 350 mA
SCART-inngang PAL, NTSC3,58 NTSC4,43
SECAM, PAL/M, PAL/N
HDMI-inngang 1080p / 720p
Maks kabellengde for
HDMI-utgang
≤ 7 m AWG26
HDMI-standardkabel
Maks kabellengde for
SCART-inngang
≤ 8 m AWG26
SCART-standardkabel
Driftstemperatur -10 °C – 55 °C
Oppbevaringstemperatur -20 °C – 60 °C
Driftsfuktighet 10 - 90% RH (ingen kondens)
Fuktighet ved oppbevaring 5 - 95% RH (ingen kondens)
Hoveddeler (bilde A)
 HDMI-utgang
 Bryter for
utgangsoppløsning
 Strømindikatorlys
 Strømforsyningsport
 SCART-inngang
 Strømkabel
Sikkerhetsinstruksjoner
-
ADVARSEL
• Produktet skal kun brukes som beskrevet i manualen.
• Ikke bruk et skadet/ødelagt produkt.
• Ikke utsett produktet for direkte sollys, åpen amme eller varme.
• Ikke utsett produktet for vann eller fuktighet.
• Sett produktet på en stabil og at overate.
• Ikke mist produktet, og forhindre at det slås borti andre
gjenstander.
• Ikke åpne produktet.
• Hold produktet utilgjengelig for barn.
• Ikke koble fra produktet ved å trekke i kabelen. Hold alltid i
støpselet når du trekker.
Verkkovirta-adapterin tulo 100 - 240 VAC ; 50 / 60 Hz
Verkkovirta-adapterin lähtö 5 VDC ; 1 A
Käyttövirta enintään 350 mA
SCART-tulo PAL, NTSC3,58 NTSC4,43
SECAM, PAL/M, PAL/N
HDMI-tulo 1080p / 720p
HDMI-lähtökaapelin pituus
enintään
≤ 7 m AWG26 HDMI
-vakiokaapeli
SCART-tulokaapelin pituus
enintään
≤ 8 m AWG26 SCART
-vakiokaapeli
Käyttölämpötila -10 °C – 55 °C
Säilytyslämpötila -20 °C – 60 °C
Käyttökosteus 10–90 % suhteellinen kosteus
(ei tiivistymistä)
Varastointikosteus 5–95 % suhteellinen kosteus
(ei tiivistymistä)
Tärkeimmät osat (kuva A)
 HDMI-lähtö
 Lähtöresoluution kytkin
 Virran LED-merkkivalo
 Virtaportti
 SCART-tulo
 Sähköjohto
Turvallisuusohjeet
-
VAROITUS
• Käytä tuotetta vain tässä oppaassa kuvatun mukaisesti.
• Älä käytä vaurioitunutta tuotetta.
• Älä altista laitetta suoralle auringonvalolle, avotulelle tai
kuumuudelle.
• Älä altista tuotetta vedelle tai kosteudelle.
• Aseta tuote vakaalle ja tasaiselle alustalle.
• Varo pudottamasta ja tönäisemästä tuotetta.
• Älä avaa tuotetta.
• Pidä tuote poissa lasten ulottuvilta.
• Älä irrota tuotetta pistorasiasta johdosta vetämällä.Tartu aina
pistokkeeseen ja vedä.
• Käsittele tuotetta vain kuivin käsin. Tuotteen käsittely märin
käsin voi aiheuttaa sähköiskun.
• Irrota tuote pistorasiasta, jos et aio käyttää tuotetta pitkään
aikaan.
Tuotteen asentaminen
1. Kytke SCART-kaapeli (ei sisälly toimitukseen) lähdelaitteestasi
SCART-tuloon A5.
2. Liitä HDMI-kaapeli (ei sisälly toimitukseen) HDMI-lähdöstä A1
näyttöön.
3. Kytke virtajohto A6virtaporttiin A4.
4. Liitä johdon A6toinen pää pistorasiaan.
4Virran LED-merkkivalo A3syttyy.
Tuotteen käyttäminen
• Käytä lähtöresoluution kytkintä A2vaihtaaksesi lähtöä välillä
1080p ja 720p.
VCON3462BK_MAN_EN_(20042 1422) v001.indd 10 3-2-2020 12:02:52

11
Driftsfugtighed 10 - 90% RH (ingen
kondensering)
Opbevaringsfugtighed 5 - 95% RH (ingen
kondensering)
Hoveddele (billede A)
 HDMI-output
 Output-opløsningskontakt
 Strømindikator LED
 Strømforsyningsport
 SCART-input
 Strømkabel
Sikkerhedsinstruktioner
-
ADVARSEL
• Anvend kun produktet som beskrevet i denne manual.
• Anvend ikke et beskadiget produkt.
• Udsæt ikke produktet for direkte sollys, ammer eller varme.
• Udsæt ikke produktet for vand eller fugt.
• Placer produktet på en stabil og ad overade.
• Tab ikke produktet og undgå at støde det.
• Åbn ikke produktet.
• Hold produktet uden for børns rækkevidde.
• Tag ikke produktet ud af kontakten ved at trække i kablet. Tag
altid fat i stikket, og træk det.
• Produktet må kun håndteres med tørre hænder. Hvis det
håndteres med våde hænder, kan det medføre elektrisk stød.
• Frakobl produktet, hvis du ikke har tænkt dig at bruge produktet
i en længere periode.
Installation af produktet
1. Sæt et SCART-kabel (medfølger ikke) fra din kildeenhed ind i
SCART-inputtet A5.
2. Sæt et HDMI-kabel (medfølger ikke) fra HDMI-outputtet A1
ind i dit display.
3. Sæt strømkablet A6ind i A4.
4. Indsæt den anden ende af A6i en stikkontakt.
4Strømindikator-LED'en A3lyser.
Brug af produktet
• Brug output-opløsningskontakten A2til at skifte outputtet
mellem 1080p og 720p.
kGyors beüzemelési útmutató
HDMI™ átalakító VCON3462BK
További információért lásd a bővített online
kézikönyvet: ned.is/vcon3462bk
Tervezett felhasználás
A VCON3462BK egy SCART-HDMI átalakító.
A termék beltéri használatra készült.
A termék nem professzionális használatra készült.
A termék bármilyen módosítása befolyásolhatja a biztonságot, a
jótállást és a megfelelő működést.
• Produktet skal bare håndteres med tørre hender. Håndtering
med våte hender kan føre til elektrisk støt.
• Koble fra produktet hvis du ikke har tenkt å bruke produktet på
lengre tid.
Installasjon av produktet
1. Sett en SCART-kabel (ikke inkludert) fra kildeenheten inn i
SCART-inngangen A5.
2. Sett en HDMI-kabel (ikke inkludert) fra HDMI-utgangen A1
inn i skjermen.
3. Sett strømkabelen A6inn i A4.
4. Sett den andre enden av A6inn i et strømuttak.
4Strømindikatorlyset A3tennes.
Bruk av produktet
• Bruk bryteren for utgangsoppløsning A2til å bytte utgangen
mellom 1080 p og 720 p.
2Vejledning til hurtig start
HDMI™-
konverteringsenhed VCON3462BK
Yderligere oplysninger ndes i den udvidede
manual online: ned.is/vcon3462bk
Tilsigtet brug
VCON3462BK er en SCART til HDMI-konverteringsenhed.
Produktet er kun beregnet til indendørs brug.
Dette produkt er ikke beregnet til professionel brug.
Enhver modicering af produktet kan have konsekvenser for
sikkerhed, garanti og korrekt funktion.
Specikationer
Produkt HDMI™-konverteringsenhed
Varenummer VCON3462BK
Mål (b x h x d) 57,5 x 25 x 88,5 mm
Vægt 60 g
Strømadapterinput 100 - 240 VAC ; 50 / 60 Hz
Strømadapteroutput 5 VDC ; 1 A
Maks. driftsstrøm 350 mA
SCART-input PAL, NTSC3,58 NTSC4,43
SECAM, PAL/M, PAL/N
HDMI-Input 1080p / 720p
Maks. længde af
HDMI-outputkabel
≤ 7 m AWG26
HDMI-standardkabel
Maks. længde af
SCART-inputkabel
≤ 8 m AWG26
SCART-standardkabel
Driftstemperatur -10 °C til 55 °C
Opbevaringstemperatur -20 °C til 60 °C
VCON3462BK_MAN_EN_(20042 1422) v001.indd 11 3-2-2020 12:02:52

12
2. Dugjon be egy HDMI kábelt (nem tartozék) a HDMI kimenetből
A1a kijelzőbe.
3. Dugja be a tápkábelt A6az A4részbe.
4. Illessze az A6másik végét egy hálózati csatlakozóaljzatba.
4Az áramellátást jelző LED A3világítani kezd.
A termék használata
• A kimenet 1080p és 720p közötti átváltásához használja a
kimeneti felbontás kapcsolót A2.
nPrzewodnik Szybki start
Konwerter HDMI™ VCON3462BK
Więcej informacji znajdziesz w rozszerzonej
instrukcji obsługi online: ned.is/vcon3462bk
Przeznaczenie
VCON3462BK to konwerter sygnału SCART na HDMI.
Produkt jest przeznaczony wyłącznie do użytku wewnątrz
pomieszczeń.
Produkt nie jest przeznaczony do użytku zawodowego.
Wszelkie modykacje produktu mogą mieć wpływ na
bezpieczeństwo, gwarancję i działanie.
Specykacja
Produkt Konwerter HDMI™
Numer katalogowy VCON3462BK
Wymiary (sz. x wys. x gł.) 57,5 x 25 x 88,5 mm
Waga 60 g
Wejście zasilacza sieciowego 100 - 240 VAC ; 50 / 60 Hz
Wyjście zasilacza sieciowego 5 VDC ; 1 A
Maksymalne natężenie
robocze
350 mA
Wejście SCART PAL, NTSC3,58 NTSC4,43
SECAM, PAL/M, PAL/N
Wejście HDMI 1080p / 720p
Maks. długość kabla
wyjściowego HDMI
≤ 7 m AWG26 standardowy
kabel HDMI
Maks. długość kabla
wejściowego SCART
≤ 8 m AWG26 standardowy
kabel SCART
Temperatura robocza -10°C – 55°C
Temperatura przechowywania -20°C – 60°C
Wilgotność środowiska pracy 10 - 90% RH (bez kondensacji)
Wilgotność przechowywania 5 - 95% RH (bez kondensacji)
Główne części (rysunek A)
 Wyjście HDMI
 Przełącznik rozdzielczości
wyjściowej
 LEDowy wskaźnik zasilania
 Przyłącze zasilania
 Wejście SCART
Műszaki adatok
Termék HDMI™ átalakító
Cikkszám VCON3462BK
Méretek (sz x mé x ma) 57,5 x 25 x 88,5 mm
Súly 60 g
Tápadapter bemenet 100 - 240 VAC ; 50 / 60 Hz
Tápadapter kimenet 5 VDC ; 1 A
Maximális üzemi áramerősség 350 mA
SCART bemenet PAL, NTSC3,58 NTSC4,43
SECAM, PAL/M, PAL/N
HDMI bemenet 1080p / 720p
HDMI kimeneti kábel
maximális hosszúsága
≤ 7 m-es AWG26 HDMI
szabványú kábel
SCART bemeneti kábel
maximális hosszúsága
≤ 8 m-es AWG26 SCART
szabványú kábel
Üzemi hőmérséklet -10–55 °C
Tárolási hőmérséklet -20–60 °C
Üzemi páratartalom 10–90% r. p. (páralecsapódás
nélkül)
Tárolási páratartalom 5–95% r. p. (páralecsapódás
nélkül)
Fő alkatrészek (A kép)
 HDMI kimenet
 Kimeneti felbontás
kapcsoló
 Működésjelző LED
 Tápcsatlakozó port
 SCART bemenet
 Tápkábel
Biztonsági utasítások
-
FIGYELMEZTETÉS
• A terméket csak az ebben a kézikönyvben leírt módon
használja.
• Sérült terméket ne használjon.
• Ne tegye ki a terméket közvetlen napfénynek, nyílt lángnak
vagy hőnek.
• Óvja a terméket víztől vagy nedvességtől.
• Helyezze a terméket stabil és sík felületre.
• Ne ejtse le a terméket és kerülje az ütődést.
• Ne nyissa ki a terméket.
• Tartsa a terméket gyermekektől távol.
• Ne a kábelnél fogva húzza ki a terméket a csatlakozóaljból.
Mindig fogja meg a dugót, és húzza ki.
• Csak száraz kézzel érjen a termékhez. Ha nedves kézzel ér hozzá,
áramütést szenvedhet.
• Húzza ki a termék csatlakozódugóját, ha hosszabb ideig nem
tervezi a termék használatát.
A termék beüzemelése
1. A forráskészülékből dugjon be egy SCART kábelt (nem tartozék)
a SCART bemenetbe A5.
VCON3462BK_MAN_EN_(20042 1422) v001.indd 12 3-2-2020 12:02:52

13
Μετασχηματιστής Ισχύος
Εισόδου
100 - 240 VAC ; 50 / 60 Hz
Μετασχηματιστής Ισχύος
Εξόδου
5 VDC ; 1 A
Μέγιστο ρεύμα λειτουργίας 350 mA
Είσοδος SCART PAL, NTSC3,58 NTSC4,43
SECAM, PAL/M, PAL/N
Είσοδος HDMI 1080p / 720p
Μεγ. μήκος καλωδίου HDMI
εξόδου
≤ 7 μ AWG26 HDMI
΄τυποποιημένο καλώδιο
Μεγ. μήκος καλωδίου SCART
εισόδου
≤ 8 μ AWG26 SCART
τυποποιημένο καλώδιο
Θερμοκρασία λειτουργίας -10 °C – 55 °C
Θερμοκρασία αποθήκευσης -20 °C – 60 °C
Υγρασία λειτουργίας 10 - 90% RH (χωρίς
συμπύκνωση)
Υγρασία αποθήκευσης 5 - 95% RH (χωρίς
συμπύκνωση)
Κύρια έρη (εικόνα A)
 Έξοδος HDMI
 Διακόπτης ανάλυσης
εξόδου
 LED ένδειξη ισχύος
 Θύρα τροφοδοσίας
ρεύματος
 Είσοδος SCART
 Καλώδιο ρεύματος
Οδηγίε ασφάλεια
-
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
• Χρησιμοποιείτε το προϊόν μόνο σύμφωνα με αυτό το εγχειρίδιο.
• Μην χρησιμοποιείτε ένα προϊόν με βλάβη.
• Μην εκθέτετε το προϊόν σε άμεσο ηλιακό φως, γυμνές φλόγες ή
θερμαντικά στοιχεία.
• Μην εκθέτετε το προϊόν σε νερό ή υγρασία.
• Τοποθετήστε το προϊόν σε μία σταθερή και επίπεδη επιφάνεια.
• Μην ρίχνετε κάτω το προϊόν και αποφύγετε τα τραντάγματα.
• Μην ανοίγετε το προϊόν.
• Να φυλάσσεται μακριά από παιδιά.
• Μην αποσυνδέετε το προϊόν τραβώντας από το καλώδιο. Να
κρατάτε πάντα γερά την πρίζα και να τραβάτε.
• Χειριστείτε το προϊόν μόνο με στεγνά χέρια. Ο χειρισμός με
βρεγμένα χέρια μπορεί να προκαλέσει ηλεκτροπληξία.
• Αποσυνδέστε το προϊόν αν δεν θα το χρησιμοποιήσετε για
μεγάλο χρονικό διάστημα.
Εγκατάσταση του προϊόντο
1. Συνδέστε ένα καλώδιο SCART (δεν περιλαμβάνεται) από την
συσκευή σας σε μία είσοδο SCART A5.
2. Συνδέστε ένα HDMI καλώδιο (δεν περιλαμβάνεται) από την
έξοδο HDMI A1στην οθόνη σας.
3. Συνδέστε το καλώδιο ρεύματος A6στο A4.
4. Εισάγετε την άλλη άκρη του A6σε μία πρίζα ρεύματος.
4Φωτίζεται η ένδειξη LED ισχύος A3.
 Przewód zasilający
Instrukcje bezpieczeństwa
-
OSTRZEŻENIE
• Urządzenie należy eksploatować wyłącznie w sposób opisany w
niniejszej instrukcji.
• Nie używaj uszkodzonego produktu.
• Nie wystawiaj urządzenia na bezpośrednie działanie promieni
słonecznych, otwartego ognia lub ciepła.
• Nie narażaj produktu na działanie wody lub wilgoci.
• Produkt należy ustawić na stabilnej i równej powierzchni.
• Nie upuszczaj produktu i unikaj uderzania go.
• Produktu nie wolno otwierać.
• Produkt należy przechowywać poza zasięgiem dzieci.
• Nie odłączaj produktu, ciągnąc za kabel. Zawsze należy chwycić
wtyczkę i pociągnąć ją.
• Produktu należy dotykać wyłącznie suchymi dłońmi. Dotykanie
mokrymi dłońmi może spowodować porażenie prądem.
• Odłączyć produkt, jeśli nie zamierza się korzystać z niego przez
dłuższy czas.
Instalowanie produktu
1. Poprowadzić kabel SCART (brak w zestawie) od urządzenia
źródłowego do wejścia SCART A5.
2. Poprowadzić kabel HDMI (brak w zestawie) od wyjścia HDMI
A1do wyświetlacza.
3. Podłączyć kabel zasilający A6do A4.
4. Podłącz drugą końcówkę A6do gniazdka elektrycznego.
4Zaświeci się wskaźnik zasilania LED A3.
Użytkowanie produktu
• Przełącznik rozdzielczości wyjściowej A2służy do przełączania
wyjścia między 1080p a 720p.
xΟδηγό γρήγορη εκκίνηση
Μετατροπέας σήματος
HDMI™ VCON3462BK
Για περισσότερες πληροφορίες δείτε το εκτενές
online εγχειρίδιο: ned.is/vcon3462bk
Προοριζόενη χρήση
Το VCON3462BK είναι ένας μετατροπέας SCART σε HDMI.
Το προϊόν αυτό προορίζεται αποκλειστικά για εσωτερικό χώρο.
Το προϊόν δεν πρέπει χρησιμοποιείται για επαγγελματική χρήση.
Οποιαδήποτε τροποποίηση του προϊόντος μπορεί να έχει
επιπτώσεις στην ασφάλεια, την εγγύηση και τη σωστή λειτουργία.
Χαρακτηριστικά
Προϊόν Μετατροπέας σήματος HDMI™
Αριθμός είδους VCON3462BK
Διαστάσεις (μ x π x υ) 57,5 x 25 x 88,5 mm
Βάρος 60 g
VCON3462BK_MAN_EN_(20042 1422) v001.indd 13 3-2-2020 12:02:52

14
• Poškodený výrobok nepoužívajte.
• Výrobok nevystavujte priamemu slnečnému svetlu, otvorenému
ohňu a vysokej teplote.
• Výrobok nevystavujte vode alebo vlhkosti.
• Výrobok položte na stabilný a rovný povrch.
• Dávajte pozor, aby vám výrobok nepadol a zabráňte nárazom.
• Výrobok neotvárajte.
• Výrobok udržujte mimo dosahu detí.
• Výrobok neodpájajte zo zásuvky ťahaním kábla. Vždy chyťte
zástrčku a vytiahnite ju.
• S výrobkom manipulujte len suchými rukami. Manipulácia
mokrými rukami by mohla spôsobiť zasiahnutie elektrickým
prúdom.
• Odpojte výrobok, ak ho neplánujete použiť dlhší čas.
Inštalácia výrobku
1. Pripojte kábel SCART (nie je súčasťou dodávky) z vášho
zdrojového zariadenia do vstupu SCART A5.
2. Pripojte kábel HDMI (nie je súčasťou dodávky) z výstupu HDMI
A1do zobrazovacieho panela.
3. Pripojte napájací kábel A6k A4.
4. Druhý koniec A6pripojte k napájacej elektrickej zásuvke.
4Rozsvieti sa LED indikátor napájania A3.
Používanie výrobku
• Pomocou prepínača výstupného rozlíšenia A2prepnete
výstup medzi 1080p a 720p.
lRychlý návod
Převodník HDMI™ VCON3462BK
Více informací najdete v rozšířené příručce
online: ned.is/vcon3462bk
Zamýšlené použití
VCON3462BK je převodník SCART na HDMI.
Tento výrobek je určen výhradně k použití ve vnitřních prostorách.
Výrobek není určen k profesionálnímu použití.
Jakékoli úpravy výrobku mohou ovlivnit jeho bezpečnost, záruku a
správné fungování.
Technické údaje
Produkt Převodník HDMI™
Číslo položky VCON3462BK
Rozměry (š x v x h) 57,5 × 25 × 88,5mm
Hmotnost 60 g
Vstup napájecího adaptéru 100 - 240 VAC ; 50 / 60 Hz
Výstup napájecího adaptéru 5 VDC ; 1 A
Max. pracovní proud 350 mA
Χρήση το προϊόντο
• Χρησιμοποιήστε τον διακόπτη ανάλυσης εξόδου A2για να
αλλάξετε την έξοδο ανάμεσα σε 1080p και 720p.
1Rýchly návod
Prevodník HDMI™ VCON3462BK
Viac informácií nájdete v rozšírenom návode
online:ned.is/vcon3462bk
Určené použitie
VCON3462BK je prevodník z konektora SCART na konektor HDMI.
Výrobok je určený len na použitie vo vnútri.
Výrobok nie je určený na profesionálne použitie.
Každá zmena výrobku môže mať následky na bezpečnosť, záruku a
správne fungovanie.
Technické údaje
Produkt Prevodník HDMI™
Číslo výrobku VCON3462BK
Rozmery (š x v x h) 57,5 x 25 x 88,5 mm
Hmotnosť 60 g
Vstup napájacieho adaptéra 100 - 240 VAC ; 50 / 60 Hz
Výstup napájacieho adaptéra 5 VDC ; 1 A
Maximálny pracovný prúd 350 mA
Vstup SCART PAL, NTSC3,58 NTSC4,43
SECAM, PAL/M, PAL/N
Vstup HDMI 1080p / 720p
Maximálna dĺžka výstupného
kábla HDMI
≤ 7 m AWG26 HDMI -
štandardný kábel
Maximálna dĺžka vstupného
kábla SCART
≤ 8 m AWG26 SCART -
štandardný kábel
Prevádzková teplota -10 °C – 55 °C
Teplota skladovania -20 °C – 60 °C
Prevádzková vlhkosť 10 - 90 % relatívna vlhkosť (bez
kondenzácie)
Vlhkosť pri skladovaní 5 - 95 % relatívna vlhkosť (bez
kondenzácie)
Hlavné časti (obrázok A)
 Výstup HDMI
 Prepínač výstupného
rozlíšenia
 LED indikátor napájania
 Napájací port
 Vstup SCART
 Napájací kábel
Bezpečnostné pokyny
-
VAROVANIE
• Výrobok používajte len podľa opisu v tomto návode.
VCON3462BK_MAN_EN_(20042 1422) v001.indd 14 3-2-2020 12:02:52

15
Pentru informații suplimentare, consultați
manualul extins, disponibil online:
ned.is/vcon3462bk
Utilizare preconizată
VCON3462BK este un convertor SCART la HDMI.
Produsul este destinat exclusiv pentru utilizare în interior.
Produsul nu este destinat utilizării profesionale.
Orice modicare a produsului poate avea consecințe pentru
siguranța, garanția și funcționarea corectă a produsului.
Specicaii
Produs Convertor HDMI™
Numărul articolului VCON3462BK
Dimensiuni (l x î x a) 57,5 x 25 x 88,5 mm
Greutate 60 g
Intrare adaptor electric 100 - 240 VAC ; 50 / 60 Hz
Ieșire adaptor electric 5 VDC ; 1 A
Curent de lucru maxim 350 mA
Intrare SCART PAL, NTSC3,58 NTSC4,43
SECAM, PAL/M, PAL/N
Intrare HDMI 1080p / 720p
Lungimea maximă a cablului
de ieşire HDMI
≤ 7 m AWG26 cablu standard
HDMI
Lungimea maximă a cablului
de intrare SCART
≤ 8 m AWG26 cablu standard
SCART
Temperatură de funcționare -10 °C – 55 °C
Temperatură de depozitare -20 °C – 60 °C
Umiditate de funcționare 10 - 90% RH (fără condensare)
Umiditate de depozitare 5 - 95% RH (fără condensare)
Piese principale (imagine A)
 Ieșire HDMI
 Comutator rezoluție ieșire
 LED indicator de putere
 Port alimentare electrică
 Intrare SCART
 Cablu electric
Instruciuni de sigurană
-
AVERTISMENT
• Folosiți produsul exclusiv conform descrierii din acest manual.
• Nu folosiţi un produs avariat.
• Nu expuneți produsul la lumina directă a soarelui, foc deschis
sau surse de căldură.
• Nu expuneți produsul la apă sau umezeală.
• Așezați produsul pe o suprafață stabilă și plană.
• Nu lăsați produsul să cadă și evitați ciocnirile elastice.
• Nu deschideți produsul.
• Nu lăsați produsul la îndemâna copiilor.
• Nu trageți de cablu pentru a deconecta produsul de la priză.
Apucați întotdeauna ștecherul și trageți de acesta.
• Manevrați produsul exclusiv cu mâinile uscate. Manevrarea cu
mâinile ude poate produce electrocutare.
Vstup SCART PAL, NTSC3,58 NTSC4,43
SECAM, PAL/M, PAL/N
Vstup HDMI 1080p / 720p
Max. délka výstupního kabelu
HDMI
≤7m AWG26 standardní kabel
HDMI
Max. délka vstupního kabelu
SCART
≤8m AWG26 standardní kabel
SCART
Provozní teplota -10°C až 55°C
Skladovací teplota -20°C až 60°C
Provozní vlhkost 10–90%RH (bez kondenzace)
Skladovací vlhkost 5–95%RH (bez kondenzace)
Hlavní části (obrázek A)
 Výstup HDMI
 Přepínač výstupního
rozlišení
 LED ukazatel napájení
 Konektor napájecího zdroje
 Vstup SCART
 Napájecí kabel
Bezpečnostní pokyny
-
VAROVÁNÍ
• Výrobek používejte pouze tak, jak je popsáno v této příručce.
• Nepoužívejte poškozený výrobek.
• Nevystavujte výrobek přímému slunečnímu záření, otevřenému
ohni či vysokým teplotám.
• Nevystavujte výrobek působení vody ani vlhkosti.
• Umístěte výrobek na stabilní a rovný povrch.
• Zabraňte pádu výrobku a chraňte jej před nárazy.
• Nesnažte se výrobek otevřít.
• Výrobek udržujte mimo dosah dětí.
• Výrobek neodpojujte taháním za kabel. Vždy uchopte a
vytáhněte zástrčku.
• S výrobkem manipulujte vždy pouze suchýma rukama.
Manipulace s mokrýma rukama by mohla způsobit poranění
elektrický proudem.
• Pokud nebudete výrobek delší dobu používat, odpojte jej.
Instalace výrobku
1. Zapojte kabel SCART (není součástí) ze svého zdrojového
zařízení do vstupu SCART A5.
2. Zapojte kabel HDMI (není součástí) z výstupu HDMI A1do
displeje.
3. Zapojte napájecí kabel A6do A4.
4. Druhý konec A6zapojte do zásuvky.
4Rozsvítí se LED ukazatele napájení A3.
Použití výrobku
• Přepínačem výstupního rozlišení A2přepínáte výstup mezi
1080p a 720p.
yGhid rapid de iniiere
Convertor HDMI™ VCON3462BK
VCON3462BK_MAN_EN_(20042 1422) v001.indd 15 3-2-2020 12:02:52

16
• Deconectați produsul de la sursa de alimentare dacă nu
intenționați să folosiți produsul o perioadă lungă de timp.
Instalarea produsului
1. Conectați un cablu SCART (nu este inclus) de la dispozitivul
sursă la intrarea SCART A5.
2. Conectați un cablu HDMI (nu este inclus) de la ieșirea HDMI
A1la așaj.
3. Conectați cablul electric A6la A4.
4. Introduceți celălalt capăt al A6într-o priză.
4LED-ul indicator de alimentare electrică A3se aprinde.
Utilizarea produsului
• Folosiți comutatorul rezoluție ieșire A2pentru comutarea
ieșirii între 1080p și 720p.
VCON3462BK_MAN_EN_(20042 1422) v001.indd 16 3-2-2020 12:02:52

VCON3462BK_MAN_EN_(20042 1422) v001.indd 17 3-2-2020 12:02:52

VCON3462BK_MAN_EN_(20042 1422) v001.indd 18 3-2-2020 12:02:52

VCON3462BK_MAN_EN_(20042 1422) v001.indd 19 3-2-2020 12:02:52

Nedis BV
De Tweeling 28, 5215 MC ’s-Hertogenbosch
The Netherlands 02/20
VCON3462BK_MAN_EN_(20042 1422) v001.indd 20 3-2-2020 12:02:52
