nedis VCON3459AT User manual

HDMI™Converter
HDMI → SCART
VCON3459AT

aQuick start guide 4
cKurzanleitung 6
bGuide de démarrage rapide 9
dSnelstartgids 11
jGuida rapida all’avvio 14
hGuía de inicio rápido 16
iGuia de iniciação rápida 19
eSnabbstartsguide 21
gPika-aloitusopas 24
fHurtigguide 26
2Vejledning til hurtig start 29
kGyors beüzemelési útmutató 31
nPrzewodnik Szybki start 34
xΟδηγός γρήγορης εκκίνησης 36

1Rýchly návod 39
lRychlý návod 42
yGhid rapid de inițiere 44
1
6 7
23 4 5
A

4
aQuick start guide
HDMI™ Converter VCON3459AT
For more information see the extended manual online:
ned.is/vcon3459at
Intended use
This product is intended to convert digital MHL/HDMI video and audio signal to
composite video signal and FL/FR stereo audio signal.
Any modication of the product may have consequences for safety, warranty and
proper functioning.
Specications
Product HDMI™ Converter
Article number VCON3459AT
Dimensions (l x w x h) 73 x 61 x 25 mm
Weight 90 g
HDMI input 640 x 480 @ 60 Hz
800 x 600 @ 60 Hz
1024 x 768 @ 60 Hz
1280 x 720 @ 60 Hz
1280 x 1024 @ 60 Hz
1360 x 768 @ 60 Hz
1600 x 1200 @ 60 Hz
1920 x 1080 @ 60 Hz
480i @ 60 Hz
480p @ 60 Hz
576i @ 60 Hz
576p @ 60 Hz
720p @ 60 Hz
1080i @ 60 Hz
1080p @ 60 Hz
4K @ 30 Hz

5
SCART output PAL / NTSC
480i / 576i @ 50 / 60 Hz
Input power 5 VDC ; 1 A

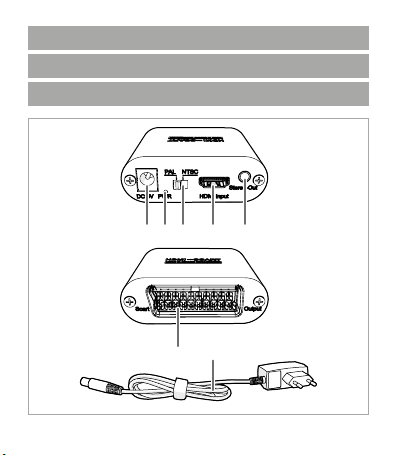

Main parts (image A)
1Power supply port
2Power indicator LED
3PAL / NTSC switch
4HDMI input
53.5 mm audio output
6SCART output
7Power cable
Safety instructions
-
WARNING
• Ensure you have fully read and understood the instructions in this document
before you install or use the product. Keep the packaging and this document
for future reference.
• Only use the product as described in this document.
• Do not use the product if a part is damaged or defective. Replace a damaged or
defective product immediately.
• Do not drop the product and avoid bumping.
• Do not expose the product to water or moisture.
• This product may only be serviced by a qualied technician for maintenance to
reduce the risk of electric shock.
• Place the product on a stable and at surface.
• Do not open the product.
• Only use the provided power cable.
• Keep the product out of reach from children.

6
Connecting the product
1. Plug an HDMI cable (not included) from your source device into the HDMI
input A4.
2. Plug a SCART cable (not included) from your display into the SCART output
A6.
3. Plug your audio output device into the 3.5 mm audio output A5.
4. Plug the power cable A7into the power port A1.
5. Insert the other end of A7into a power outlet.
The power indicator LED A2lights up.
Using the product
Slide the PAL / NTSC switch A3to switch the output frequency between 50 Hz
or 60 Hz.
cKurzanleitung
HDMI™-Wandler VCON3459AT
Weitere Informationen nden Sie in der erweiterten Anleitung
online: ned.is/vcon3459at
Bestimmungsgemäße Verwendung
Dieses Produkt ist dazu gedacht, ein digitales MHL/HDMI-Video- und Audiosignal
in ein Composite-Videosignal und ein FL/FR-Stereo-Audiosignal umzuwandeln.
Jegliche Modikation des Produkts kann Folgen für die Sicherheit, Garantie und
ordnungsgemäße Funktionalität haben.

7
Spezikationen
Produkt HDMI™-Wandler
Artikelnummer VCON3459AT
Größe (L x B x H) 73 x 61 x 25 mm
Gewicht 90 g
HDMI-Eingang 640 x 480 @ 60 Hz
800 x 600 @ 60 Hz
1024 x 768 @ 60 Hz
1280 x 720 @ 60 Hz
1280 x 1024 @ 60 Hz
1360 x 768 @ 60 Hz
1600 x 1200 @ 60 Hz
1920 x 1080 @ 60 Hz
480i @ 60 Hz
480p @ 60 Hz
576i @ 60 Hz
576p @ 60 Hz
720p @ 60 Hz
1080i @ 60 Hz
1080p @ 60 Hz
4K @ 30 Hz
SCART-Ausgang PAL / NTSC
480i / 576i @ 50 / 60 Hz
Eingangsleistung 5 VDC ; 1 A
Hauptbestandteile (Abbildung A)
1Stromversorgungsanschluss
2Betriebsanzeige-LED
3PAL / NTSC-Umschalter
4HDMI-Eingang
53,5 mm Audioausgang
6SCART-Ausgang
7Stromkabel
Sicherheitshinweise
-
WARNUNG
• Vergewissern Sie sich, dass Sie die Anweisungen in diesem Dokument
vollständig gelesen und verstanden haben, bevor Sie das Produkt installieren
oder verwenden. Heben Sie die Verpackung und dieses Dokument zum

8
späteren Nachschlagen auf.
• Verwenden Sie das Produkt nur wie in diesem Dokument beschrieben.
• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist oder es einen
Mangel aufweist. Ersetzen Sie ein beschädigtes oder defektes Produkt
unverzüglich.
• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.
• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.
• Dieses Produkt darf nur von einem ausgebildeten Techniker gewartet werden,
um die Gefahr eines Stromschlags zu reduzieren.
• Stellen Sie das Produkt auf eine stabile, ebene Oberäche.
• Önen Sie das Produkt nicht.
• Verwenden Sie nur das mitgelieferte Stromkabel.
• Halten Sie das Produkt stets von Kindern fern.
Verbinden des Produkts
1. Verbinden Sie ein HDMI-Kabel (nicht mitgeliefert) mit ihrem Quellgerät und
mit dem HDMI-Eingang A4.
2. Verbinden Sie ein SCART-Kabel (nicht mitgeliefert) mit Ihrer Anzeige und mit
dem SCART-Ausgang A6.
3. Schließen Sie Ihr Audio-Ausgabegerät an der 3,5mm Audio-Ausgangsbuchse
A5an.
4. Stecken Sie das Netzkabel A7in den Stromanschluss A1.
5. Stecken Sie das andere Ende von A7in eine Steckdose.
Die Betriebsanzeige-LED A2leuchtet auf.
Verwenden des Produkts
Verschieben Sie den PAL/NTSC-Umschalter A3, um die Ausgabefrequenz
zwischen 50 Hz und 60 Hz umzuschalten.

9
bGuide de démarrage rapide
Convertisseur HDMI™ VCON3459AT
Pour plus d'informations, consultez le manuel détaillé en ligne :
ned.is/vcon3459at
Utilisation prévue
Ce produit est destiné à convertir un signal vidéo et audio numérique MHL/HDMI
en signal vidéo composite et en signal audio stéréo FL/FR.
Toute modication du produit peut avoir des conséquences sur la sécurité, la
garantie et le bon fonctionnement.
Spécications
Produit Convertisseur HDMI™
Article numéro VCON3459AT
Dimensions (L x l x H) 73 x 61 x 25 mm
Poids 90 g
Entrée HDMI 640 x 480 à 60 Hz
800 x 600 à 60 Hz
1024 x 768 à 60 Hz
1280 x 720 à 60 Hz
1280 x 1024 à 60 Hz
1360 x 768 à 60 Hz
1600 x 1200 à 60 Hz
1920 x 1080 à 60 Hz
480i à 60 Hz
480p à 60 Hz
576i à 60 Hz
576p à 60 Hz
720p à 60 Hz
1080i à 60 Hz
1080p à 60 Hz
4K à 30 Hz

10
Sortie péritel PAL / NTSC
480i / 576i à 50 / 60 Hz
Puissance d'entrée 5 VDC ; 1 A
Pièces principales (image A)
1Port d'alimentation
2Voyant LED d'alimentation
3Commutateur PAL / NTSC
4Entrée HDMI
5Sortie audio 3,5 mm
6Sortie péritel
7Câble d'alimentation
Consignes de sécurité
-
AVERTISSEMENT
• Assurez-vous d'avoir entièrement lu et compris les instructions de ce document
avant d'installer ou d'utiliser le produit. Conservez l'emballage et le présent
document pour référence ultérieure.
• Utilisez le produit uniquement comme décrit dans le présent document.
• Ne pas utiliser le produit si une pièce est endommagée ou défectueuse.
Remplacez immédiatement un produit endommagé ou défectueux.
• Ne pas laisser tomber le produit et éviter de le cogner.
• Ne pas exposer le produit à l'eau ou à l'humidité.
• Ce produit ne peut être réparé que par un technicien qualié an de réduire les
risques d'électrocution.
• Placez le produit sur une surface stable et plane.
• Ne pas ouvrir le produit.
• Utilisez uniquement le câble d’alimentation fourni.
• Gardez le produit hors de portée des enfants.

11
Connecter le produit
1. Branchez un câble HDMI (non inclus) depuis votre appareil source sur l’entrée
HDMI A4.
2. Branchez un câble Péritel (non inclus) depuis votre écran sur la sortie Péritel
A6.
3. Branchez votre périphérique de sortie audio sur la sortie audio 3,5 mm A5.
4. Branchez le câble d’alimentation A7dans le port d'alimentation A1.
5. Insérez l'autre extrémité de A7dans une prise de courant.
Le voyant LED d'alimentation A2s'allume.
Utiliser le produit
Faites coulisser le commutateur PAL/NTSC A3pour commuter la fréquence de
sortie entre 50 Hz et 60 Hz.
dSnelstartgids
HDMI™-omvormer VCON3459AT
Zie voor meer informatie de uitgebreide handleiding online:
ned.is/vcon3459at
Bedoeld gebruik
Dit product is bedoeld om digitale MHL/HDMI video- en audiosignalen om te
zetten naar composiet videosignalen en FL/FR stereo-audiosignalen.
Elke wijziging van het product kan gevolgen hebben voor de veiligheid, garantie
en correcte werking.

12
Specicaties
Product HDMI™-omvormer
Artikelnummer VCON3459AT
Afmetingen (l x b x h) 73 x 61 x 25 mm
Gewicht 90 g
HDMI ingang 640 x 480 @ 60 Hz
800 x 600 @ 60 Hz
1024 x 768 @ 60 Hz
1280 x 720 @ 60 Hz
1280 x 1024 @ 60 Hz
1360 x 768 @ 60 Hz
1600 x 1200 @ 60 Hz
1920 x 1080 @ 60 Hz
480i @ 60 Hz
480p @ 60 Hz
576i @ 60 Hz
576p @ 60 Hz
720p @ 60 Hz
1080i @ 60 Hz
1080p @ 60 Hz
4K @ 30 Hz
SCART-uitgang PAL / NTSC
480i / 576i @ 50 / 60 Hz
Ingangsvermogen 5 VDC ; 1 A
Belangrijkste onderdelen (afbeelding A)
1Voedingspoort
2Voedingsindicatie LED
3PAL/NTSC schakelaar
4HDMI ingang
53,5 mm audio-uitgang
6SCART-uitgang
7Stroomkabel
Veiligheidsvoorschriften
-
WAARSCHUWING
• Zorg ervoor dat u de instructies in dit document volledig gelezen en begrepen
heeft voordat u het product installeert of gebruikt. Bewaar de verpakking en dit
document voor toekomstig gebruik.

13
• Gebruik het product alleen zoals in dit document beschreven.
• Gebruik het product niet als een onderdeel beschadigd of defect is. Vervang
een beschadigd of defect product onmiddellijk.
• Laat het product niet vallen en voorkom stoten.
• Stel het product niet bloot aan water of vocht.
• Dit product mag voor onderhoud alleen worden geopend door een erkend
technicus om het risico op elektrische schokken te verkleinen.
• Plaats het product op een stabiele en vlakke ondergrond.
• Open het product niet.
• Gebruik alleen het meegeleverde netsnoer.
• Houd het product buiten bereik van kinderen.
Het product aansluiten
1. Sluit een HDMI-kabel (niet meegeleverd) van uw bron-apparaat aan op de
HDMI-ingang A4.
2. Sluit een SCART-kabel (niet meegeleverd) van uw scherm aan op de SCART-
uitgang A6.
3. Sluit uw audio-uitgangsapparaat aan op de audio-uitgang van 3,5 mm A5.
4. Steek het netsnoer A7in de voedingspoort A1.
5. Steek het andere uiteinde van A7in een stopcontact.
Het stroomindicatorlampje A2gaat branden.
Het product gebruiken
Gebruik de PAL/NTSC-schakelaar A3om de frequentie te schakelen tussen 50
Hz of 60 Hz.

14
jGuida rapida all’avvio
Convertitore HDMI™ VCON3459AT
Per maggiori informazioni vedere il manuale esteso online:
ned.is/vcon3459at
Uso previsto
Il prodotto è pensato per convertire il segnale audio e video digitale MHL/HDMI in
segnale video composito e segnale stereo audio FL/FR.
Eventuali modiche al prodotto possono comportare conseguenze per la
sicurezza, la garanzia e il corretto funzionamento.
Speciche
Prodotto Convertitore HDMI™
Numero articolo VCON3459AT
Dimensioni (p x l x a) 73 x 61 x 25 mm
Peso 90 g
Ingresso HDMI 640 x 480 a 60 Hz
800 x 600 a 60 Hz
1024 x 768 a 60 Hz
1280 x 720 a 60 Hz
1280 x 1024 a 60 Hz
1360 x 768 a 60 Hz
1600 x 1200 a 60 Hz
1920 x 1080 a 60 Hz
480i a 60 Hz
480p a 60 Hz
576i a 60 Hz
576p a 60 Hz
720p a 60 Hz
1080i a 60 Hz
1080p a 60 Hz
4K a 30 Hz
Uscita SCART PAL / NTSC
480i / 576i a 50 / 60 Hz

15
Potenza assorbita 5 VDC ; 1 A
Parti principali (immagine A)
1Porta di alimentazione
2Spia LED di alimentazione
3Interruttore PAL / NTSC
4Ingresso HDMI
53,5 mm uscita audio
6Uscita SCART
7Cavo di alimentazione
Istruzioni di sicurezza
-
ATTENZIONE
• Assicurarsi di aver letto e compreso pienamente le istruzioni presenti nel
documento prima di installare o utilizzare il prodotto. Conservare la confezione
e il presente documento per farvi riferimento in futuro.
• Utilizzare il prodotto solo come descritto nel presente documento.
• Non utilizzare il prodotto se una parte è danneggiata o difettosa. Sostituire
immediatamente un prodotto danneggiato o difettoso.
• Non far cadere il prodotto ed evitare impatti.
• Non esporre il prodotto all’acqua o all’umidità.
• Il prodotto può essere riparato e sottoposto a manutenzione esclusivamente da
un tecnico qualicato per ridurre il rischio di scosse elettriche.
• Posizionare il prodotto su una supercie piana e stabile.
• Non aprire il prodotto.
• Utilizzare esclusivamente il cavo di alimentazione in dotazione.
• Tenere il prodotto lontano dalla portata dei bambini.
Collegamento del prodotto
1. Inserire un cavo HDMI (non incluso) dal dispositivo sorgente nell’ingresso
HDMI A4.

16
2. Inserire un cavo SCART (non incluso) dal display nell’uscita SCART A6.
3. Collegare il dispositivo di uscita audio all’uscita audio da 3,5 mm A5.
4. Collegare il cavo di alimentazione A7alla porta di alimentazione A1.
5. Inserire l’altra estremità di A7in una presa elettrica.
La spia LED di alimentazione A2si accende.
Utilizzo del prodotto
Attivare l’interruttore PAL / NTSC A3per cambiare la frequenza di uscita fra 50
Hz e 60 Hz.
hGuía de inicio rápido
Convertidor HDMI™ VCON3459AT
Para más información, consulte el manual ampliado en línea:
ned.is/vcon3459at
Uso previsto por el fabricante
Este producto está diseñado para convertir la señal de audio y vídeo MHL/HDMI
digital en señal de vídeo compuesto y señal de audio estéreo FL/FR.
Cualquier modicación del producto puede tener consecuencias para la
seguridad, la garantía y el funcionamiento adecuado.
Especicaciones
Producto Convertidor HDMI™
Número de artículo VCON3459AT

17
Dimensiones (L x
An x Al)
73 x 61 x 25 mm
Peso 90 g
Entrada HDMI 640 x 480 a 60 Hz
800 x 600 a 60 Hz
1024 x 768 a 60 Hz
1280 x 720 a 60 Hz
1280 x 1024 a 60 Hz
1360 x 768 a 60 Hz
1600 x 1200 a 60 Hz
1920 x 1080 a 60 Hz
480i a 60 Hz
480p a 60 Hz
576i a 60 Hz
576p a 60 Hz
720p a 60 Hz
1080i a 60 Hz
1080p a 60 Hz
4K a 30 Hz
Salida SCART PAL / NTSC
480i / 576i a 50 / 60 Hz
Potencia de entrada 5 VDC ; 1 A
Partes principales (imagen A)
1Puerto del suministro de
corriente
2Indicador LED de alimentación
3Interruptor PAL/NTSC
4Entrada HDMI
5Salida de audio de 3,5 mm
6Salida SCART
7Cable de alimentación
Instrucciones de seguridad
-
ADVERTENCIA
• Asegúrese de que ha leído y entendido completamente las instrucciones en
este documento antes de instalar o utilizar el producto. Guarde el embalaje y
este documento para futuras consultas.
• Utilice el producto únicamente tal como se describe en este documento.

18
• No use el producto si alguna pieza está dañada o presenta defectos. Sustituya
inmediatamente un producto si presenta daños o está defectuoso.
• No deje caer el producto y evite que sufra golpes.
• No exponga el producto al agua o a la humedad.
• Este producto solo puede recibir servicio de un técnico cualicado para su
mantenimiento para así reducir el riesgo de descargas eléctricas.
• Coloque el producto en una supercie estable y plana.
• No abra el producto.
• Utilice solamente el cable de alimentación suministrado.
• Mantenga el producto fuera del alcance de los niños.
Cómo conectar el producto
1. Enchufe un cable HDMI (no incluido) desde su dispositivo fuente a la entrada
HDMI A4.
2. Enchufe un cable SCART (no incluido) desde su pantalla a la salida SCART A6.
3. Conecte su dispositivo de salida de audio a la salida de audio de 3,5mm A5.
4. Enchufe el cable de alimentación A7en el puerto de alimentación A1.
5. Inserte el otro extremo de A7a una toma de corriente.
El indicador LED de encendido A2se ilumina.
Uso del producto
Deslice el interruptor PAL / NTSC A3para alternar la frecuencia de salida entre
50 Hz o 60 Hz.

19
iGuia de iniciação rápida
Conversor HDMI™ VCON3459AT
Para mais informações, consulte a versão alargada do manual on-
line: ned.is/vcon3459at
Utilização prevista
Este produto destina-se a converter o sinal de vídeo e áudio digital MHL/HDMI em
sinal de vídeo composto e sinal de áudio estéreo FL/FR.
Qualquer alteração do produto pode ter consequências em termos de segurança,
garantia e funcionamento adequado.
Especicações
Produto Conversor HDMI™
Número de artigo VCON3459AT
Dimensões (c x l x a) 73 x 61 x 25 mm
Peso 90 g
Entrada HDMI 640 x 480 a 60 Hz
800 x 600 a 60 Hz
1024 x 768 a 60 Hz
1280 x 720 a 60 Hz
1280 x 1024 a 60 Hz
1360 x 768 a 60 Hz
1600 x 1200 a 60 Hz
1920 x 1080 a 60 Hz
480i a 60 Hz
480p a 60 Hz
576i a 60 Hz
576p a 60 Hz
720p a 60 Hz
1080i a 60 Hz
1080p a 60 Hz
4K a 30 Hz

20
Saída SCART PAL / NTSC
480i / 576i a 50 / 60 Hz
Potência de entrada 5 VDC ; 1 A
Peças principais (imagem A)
1Porta de alimentação
2LED indicador de corrente
3Interruptor PAL / NTSC
4Entrada HDMI
5Saída de áudio de 3,5 mm
6Saída SCART
7Cabo de alimentação
Instruções de segurança
-
AVISO
• Certique-se de que leu e compreendeu as instruções deste documento na
íntegra antes de instalar ou utilizar o produto. Guarde a embalagem e este
documento para referência futura.
• Utilize o produto apenas conforme descrito neste documento.
• Não utilize o produto caso uma peça esteja danicada ou defeituosa. Substitua
imediatamente um produto danicado ou defeituoso.
• Não deixe cair o produto e evite impactos.
• Não exponha o produto à água ou humidade.
• Este produto pode ser reparado apenas por um técnico qualicado para
manutenção a m de reduzir o risco de choque elétrico.
• Coloque o produto sobre uma superfície estável e plana.
• Não abra o produto.
• Utilize apenas o cabo de alimentação fornecido.
• Mantenha o produto fora do alcance das crianças.
