Design by NETTUNO MARINE EQUIPMENT Technical Design Dept.

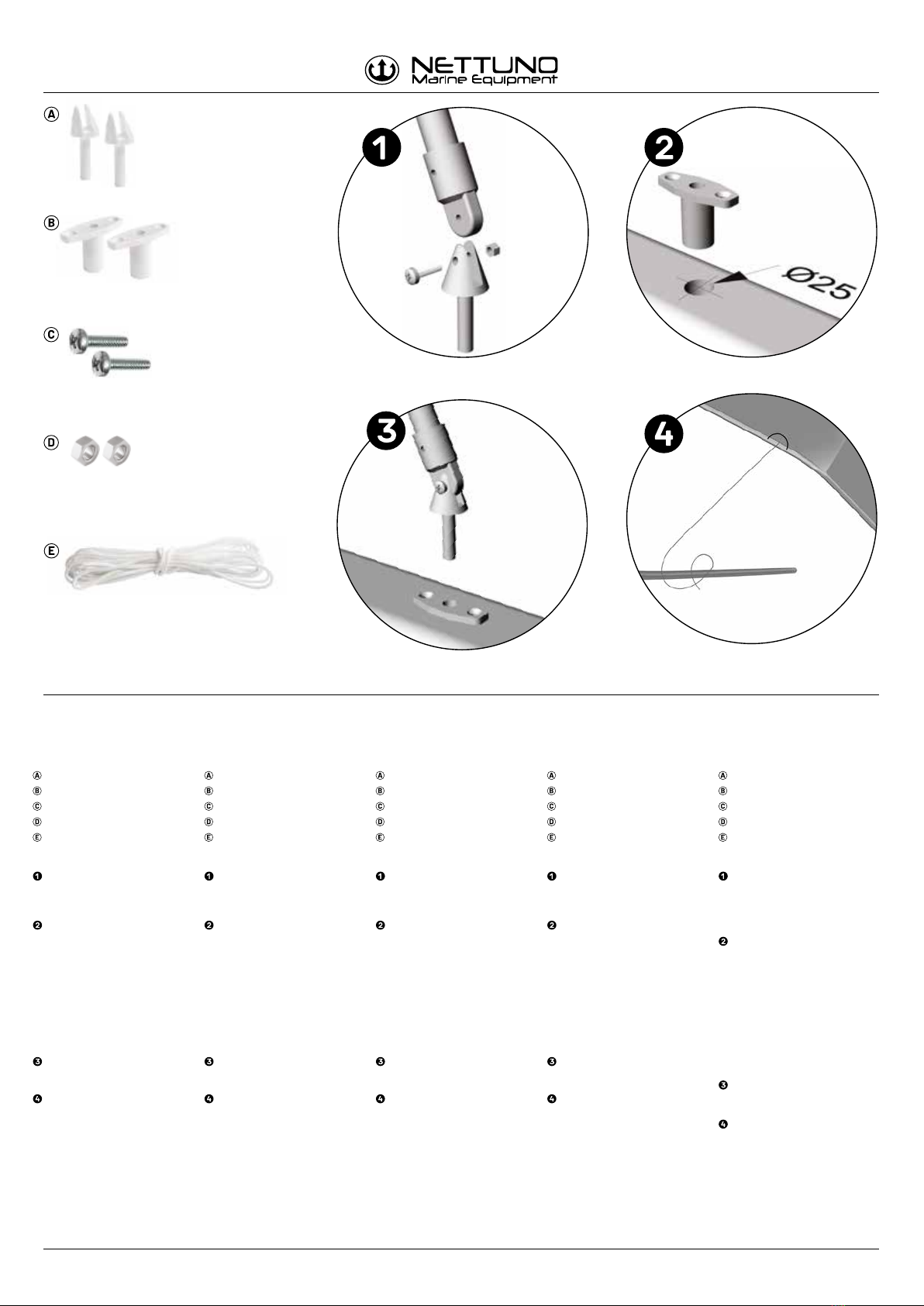

CONTENUTO
N°2 PIEDINI
N°2 BOCCOLE
N°2 VITI M5x2O
N°2 DADI M5
N°1 MATASSINA CORDA
MONTAGGIO
Assemblare i due piedini A
al telaio con le due viti Ced
i due dadi D.
Fissare le boccole B
all’imbarcazione (posizione
boccola = metà della
lunghezza totale tendalino).
Forare l’imbarcazione ed
installare la boccola con
due viti autofilettanti.
Si consiglia di sigillare le
forature.
Infilare i piedini del
tendalino nelle boccole.
Tagliare la corda Ein quat-
tro parti uguali per creare i
tiranti. Annodare la corda ad
un punto fisso (bitta,
corrimano, ponticello).
ITALIANO
CONTENTS
N°2 BASES
N°2 BUSHINGS
N°2 M5x2O SCREWS
N°2 M5 NUTS
N°1 ROPE
ASSEMBLY
Assemble the two bases A
to the frame with the two
screws Cand two nuts D.
Secure the bushings Bto
the boat (bushing position:
half of the total Bimini
length).
Drill the boat and install
the bushing with two
self-tapping screws.
It is recommended to seal
the drillings.
Insert the Bimini bases in
the bushings.
Cut rope Ein four equal
parts to create straps.
Knot the rope behind a
fixed point (bollard,
handrail, jumper).
ENGLISH
CONTENU
N°2 PIEDS
N°2 DOUILLES
N°2 VIS M5X2O
N°2 ÉCROUS M5
N°1 CORDE
MONTAGE
Assemblez les deux pieds A
à la structure avec les deux vis
Cet les deux écrous D.
Fixez les douilles Bau
bateau (position douille =
moitié de la longueur totale
du taud).
Percer le bateau et installez
la douille avec deux vis
autotaraudeuses.
C’est recommandé de
sceller les trous.
Insérez les pieds du taud
dans les douilles.
Couper la corde Een quatre
parties égales pour créer
les tendeurs. Nouer la corde
derrière un point fixe (bitte,
main courante, pontet).
FRANÇAIS
CONTENIDO
N°2 BASES
N°2 CASQUILLOS
N°2 TORNILLOS M5X2O
N°2 TUERCAS M5
N°1 CUERDA
MONTAJE
Ensamblar las dos bases A
al marco con los dos tornillos
Cy las dos tuercas D.
Asegurar los casquillos B
al barco (posición casquillo:
mitad de longitud total del
toldo).
Perforar el barco y instalar
el casquillo con dos tornillos
autorroscantes.
Es recomendado de sellar
los agujeros.
Insertar las bases del toldo
en los casquillos.
Cortar la cuerda Een cuatro
partes iguales para crear los
tensores. Anudar la cuerda
detrás de un punto fijo
(bita, pasamanos,
pasacincha).
ESPAÑOL
PACKUNGSINHALT
N°2 FÜSSE
N°2 BUCHSEN
N°2 SCHRAUBEN M5X2O
N°2 MUTTERN M5
N°1 LEINE
EINBAU
Montieren die beiden Füße
Azum Rahmen mit den
beiden Schrauben Cund
die zwei Muttern D.
Sichern die Buchsen Bzum
Boot (Position Buchse: die
Hälfte der Gesamtlänge des
Bimini Tops). Bohren das
Boot und Installieren die
Buchse mit zwei
selbstschneidende
Schrauben.
Es wird empfohlen die
Einstiche abzudichten.
Setzen die Füße des Bimini
Tops ein in den Buchsen.
Leine Ein vier gleiche
Teile schneiden, um die
Spanner zu erstellen.
Knoten die Leine hinter
einen Fixpunkt (Poller,
Handlauf, Fenderöse).
DEUTSCH
