Njoy Shed 625 User manual

Shed 625 Instruction Manual
Használati útmutató

Manual de utilizare
PWUP-LI062SH-AZ01B
v. 2
Before using this product, carefully read all product documentation and retain it for future reference.

01
This compact UPS is going to protect your electronic
equipment from damage and data loss in case of power
failures. This UPS features three LED indicators to
display the status of the UPS unit.
This UPS will protect your electronic equipment from
physical damage and will provide emergency battery backup
power to prevent data loss in the event of power problems.
UPS Unit.
User Manual.
USB Cable.
Management Software CD.
Power Cord.
Package Contents1
Product Overview2
Thank you for purchasing our products!
Please read this manual before using the product.
Focusing on quality at competitive prices, nJoy
designs consumer products for a better and
enjoyable way into the digital world.

02

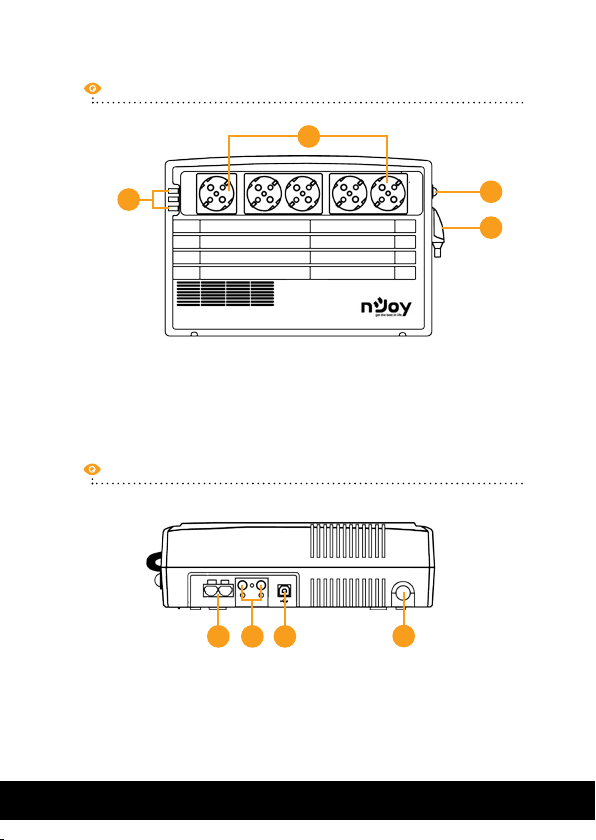

1.AC power outlet
2.LED Indicator
3.AC power input
4.Circuit breaker
5.Network/phone line protection
6.TV antenna protection
7.USB communication port
8.Power switch
65
2
78
Front View
Side View
1
4
3
02
English
Română български Magyar

03
Installation3
The UPS can protect your equipment from all
power problems such as surge, spikes, blackouts,
brownouts and line noise. When AC power is
present and the ON/OFF switch is turned ON, the
UPS is always charging the battery and provides
power to the equipment from AC line directly. A
reliable built-in battery can provide stable power
in order for you to complete your work, save your
data and safely shut down your system when
there is a utility power blackout.
The UPS is simple to operate and install. Please
read the following steps before connecting any
equipments to this UPS:

04
Do NOT plug
LASER PRINTERS
into any of the
outlets.
Do NOT plug any
SURGE STRIPS
into any of the
outlets.
Connecting your equipment and first usage3.1
CAUTION
Step 1. Connect the UPS to a grounded AC power
outlets.
Step 2. Please turn ON the ON/OFF switch and
charge the battery at least 8 hours for a full
load before you start to use the UPS.
Step 3. Plug your PC or peripheral equipment
(printer, tv, scanner, fax, speakers etc.) into
the power outlets of the UPS (these will
provide emergency battery backup power during
mains blackouts as well as surge protection
from surges and spikes).
Step 4. Connect the USB cable to your computer.
Step 5. Connect the network / internet cables to the
RJ45 outlet.
English
Română български Magyar

05
General Specifications3.2
 ON/OFF Switch
This controls the power of all the UPS outlets.
 Outlet protection for network/phone line
The RJ45/RJ11 outlets can provide protection
against surge and spikes for your internet line.
 USB Port
Thebuilt-inUSBportconnectstoyourcomputer,
automatically saves your data and shuts down
your computer (with the help of the included
software) in case of power failure.
 Cold Start Function
When the UPS is off and there is no connection
to the power supply, it’s still possible to start the
UPS unit using the remaining battery power.
 Software
Yourpersonal computer canreceive thestatusof
the UPS regarding the utility power line, utility
power failure and battery status by signals that
are sent through the USB port with the help of
the software on your CD .

06
Status Indicators
Status Visual Indication Alarm
AC Mode Green Power On
LED - On Not applicable
On battery Yellow Batt. Mode
LED- Flash Sounding every 10 seconds
Low Battery Yellow Batt. Mode
LED - Flash Sounding every second
Battery
Replacement
Red Fault
LED - ON Sounding every 2 seconds
Overload Green Power ON
LED - ON Sounding every 0.5 seconds
UPS Fault Red Fault
LED - ON Continously sounding
4
Important Safety Warnings5
Place the UPS indoors in an area that has
adequate airflow and no excessive dust. Do
NOT allow the UPS to be exposed to moisture,
rain, excessive heat or direct sunlight.
English
Română български Magyar

07
Important Safety Warnings5
The use of the UPS is NOT recommended in
life support applications where failure of this
equipment can reasonably be expected or when
its safety or effectiveness could be affected
significally.
Please always disconnect the input power
cord from the wall outlet before replacing the
battery.
Do NOT dispose of the battery in a fire. The
battery may explode.
Do NOT open or damage the battery. It contains
an electrolyte that is toxic and harmful to the
skin and eyes.
Proper disposal of the battery is required.
Please follow your local laws/regulations
regarding battery disposals.
Use tools with insulated handles to replace the
battery to avoid personal injury. Due to energy
hazard, please remove wrist watches and hand
jewlery when replacing the battery.

08
1. TURN
the unit over
and remove the
screws located
on the bottom
of the UPS to
open the battery
cover.
2. LIFT
the battery
out of the
compartment
and disconnect
the two wires
connecting it to
the UPS. Replace
with the same
type of battery.
3. SLIDE
the battery
compartment
cover back to the
battery housing.
Replacing the battery6
Disposal of Old Electrical & Electronic Equipment
(Applicable in the European Union and other European countries
with separate collection systems)
This symbol on the product or on its packaging indicates that this product shall
not be treated as household waste.
Instead it shall be handed over to the applicable collection point for the
recycling of electrical and electronic equipment.
By ensuring this product is disposed of correctly, you will help prevent potential
negative consequences for the environment and human health, which could
otherwise be caused by inappropriate waste handling of this product.
The recycling of materials will help to conserve natural resources.
English
Română български Magyar

09
Troubles and solutions7
Problem Possible Cause Solutions
The UPS will not
turn on.
Battery is
disconnected or
utility power is
not available.
Connect the battery and
ensure power is available
at the wall outlet.
Yellow LED is
flashing and
the alarm beeps
intermittently while
connected to the
utility power.
UPS is not
connected
properly to the
utility power.
Connect the UPS
according to the
installation guide.
Line breaker
protected. Press the breaker.
UPS shuts down
after a few seconds
and the circuit
breaker is protected.
UPS output is
shortcircuited,
possibly due
to defective
computer.
Disconnect your computer
from the UPS and then
press the breaker.
Inadequate runtime.
Battery is not
fully charged.
Charge the unit for at least
4 hours.
Battery is near
the end of life.
As a battery ages, the a
mount of runtime avai-
lable will decrease. You
can replace the battery by
following the steps above.

English
Română български Magyar
Ez a kompakt UPS megvédi elektronikai berendezéseit
az áramszünet okozta károsodástól és adatvesztéstől.
A UPS egység állapotát állapotjelző LED-ek mutatják.
Ez a szünetmentes tápegység megvédi elektronikai
eszközeit a fizikai károsodástól és az áramellátás zavarai
esetén vészhelyzeti tartalékáramot biztosít az adatvesztés
megakadályozása érdekében.
UPS egység.
Használati útmutató.
USB kábel.
Kezelőszoftver CD.
Tápkábel.
Csomag tartalma1
Termékáttekintő2
10
Köszönjük, hogy termékeinket vásárolja!
Kérjük, olvassa el ezt az útmutatót, mielőtt a terméket
használatba venné!
A ’minőség versenyképes áron’ célkitűzésre
koncentrálva az nJoy a digitális világba vezető út
jobbá és élvezetesebbé tételére alkotja
fogyasztói termékeit.

1.Váltóáram kimenet
2.Állapotjelző LED-ek
3.Váltóáram bemenet
4.Áramköri megszakító
5.Hálózat/telefonvonal védelem
6.TV antenna védelem
7.USB kommunikációs port
8.Tápkapcsoló gomb
65
2
78
Elölnézet
Oldalnézet
1
4
3
11

Üzembe helyezés3
A UPS megvédi az Ön készülékeit minden
áramproblémától, legyen az túlfeszültség,
tüske, áramszünet, feszültségesés vagy hálózati
zaj. Amikor van bejövő váltóáram és az ON/OFF
kapcsoló ON állásban van, akkor a UPS mindig
tölti az akkumulátort, és a csatlakoztatott
készüléket közvetlenül a hálózatról látja el
árammal. Egy megbízható beépített akkumulátor
gondoskodik a stabil áramellátásról, hogy Ön
befejezhesse a munkáját, elmenthesse az adatait,
ésbiztonságosanleállíthassa a rendszerthálózati
áramszünet esetén.
A szünetmentes tápegység kezelése és üzembe
helyezése egyszerű. Kérjük, olvassa el az
alábbi lépéseket, mielőtt bármilyen eszközt
csatlakoztatna ehhez a UPS-hez:
English
Română български Magyar
12

13
Készülék csatlakoztatása és első használat3.1
NE csatlakoztasson
LÉZERNYOMTATÓT
semelyik kimeneti
aljzathoz!
NE csatlakoztasson
TÚLFESZÜLTSÉGVÉDŐT
semelyik kimeneti
aljzathoz!
FIGYELMEZTETÉS
Lépés 1.Csatlakoztassa a UPS-t egy földelt váltóáramú
aljzathoz!
Lépés 2.Kérjük, állítsa az ON/OFF kapcsolót ON állásba,
és töltse az akkumulátort legalább 8 órán
keresztül a teljes töltöttség eléréséhez, mielőtt
megkezdené a szünetmentes tápegység
használatát!
Lépés 3.Csatlakoztassa a PC-jét vagy perifériás eszközét
(nyomtató, TV, szkenner, fax, hangszórók stb.) a
UPS kimeneti aljzataihoz (ezek vészhelyzeti
tartalékáramot biztosítanak áramszünet esetén,
valamint védelmet nyújtanak a túlfeszültség és a
tüskék ellen is.)
Lépés 4.CsatlakoztassaazUSBkábeltaszámítógépéhez!
Lépés 5.Csatlakoztassa a hálózati/Internet kábeleket az
RJ45 csatlakozóhoz!

English
Română български Magyar
14
Általános tulajdonságok3.2
 ON/OFF kapcsoló
Ez vezérli a UPS összes kimeneti aljzatának
áramellátását.
 Kimenetivédelemahálózatnak/telefonvonalnak
Az RJ45/RJ11 kimenetek védelmet nyújtanak
Internet vonalának a túlfeszültség és a tüskék
ellen.
 USB Port
A beépített USB porthoz csatlakoztatott
számítógép automatikusan elmenti az
Ön adatait és le áll (a mellékelt szoftver
segítségével) áramszünet esetén.
 Hidegindítás funkció
Amikor a UPS kikapcsolt állapotban van, és
nincs csatlakoztatva a hálózati áramhoz, be
lehet kapcsolni a UPS egységet, felhasználva
annak megmaradt töltöttségét..
 Szoftver
Az Ön számítógépe a CD-n található szoftver
segítségével USB porton keresztül megkapja a
szünetmentes tápegység állapotinformációit
a hálózati vezetékről, áramszünetről, akku
üzemmódról és alacsony akku töltöttségről.

15
Állapotjelzések
Státusz Vizuális jel Riasztás
Váltóáram
mód
Zöld váltóáram
LED - világít Nincs
Akkumulá-
torról
Sárga akku mód
LED - villog Sípolás 10 mp-enként
Alacsony
töltöttség
Sárga akku mód
LED - villog Sípolás mp-enként
Akku csere Piros hibajelző
LED - világít Sípolás 2 mp-enként
Túlterhelés Zöld váltóáram
LED - világít Sípolás 0,5 mp-enként
UPS hiba Piros hibajelző
LED - világít Folyamatos sípolás
4
Fontos biztonsági figyelmeztetések5
Helyezze a UPS-t beltérbe, biztosítson
megfelelő szellőzést és óvja a túlzott portól! NE
tegye ki a UPS-t nedvességnek, esőnek, túlzott
hőhatásnak vagy közvetlen napfénynek!

16
Fontos biztonsági figyelmeztetések5
A UPS használata NEM javasolt életfenntartó
készülékekhez, ahol az eszköz hibája az
életfenntartó készülék meghibásodását
okozhatja, vagy annak biztonságos
működését vagy hatékonyságát lényegesen
befolyásolhatja.
Kérjük, mindig húzza ki a bemeneti áram
kábelcsatlakozóját a fali aljzatból, mielőtt
kicseréli az akkumulátort!
NE dobja tűzbe az akkumulátort, mert az
felrobbanhat!
NE nyissa ki az akkumulátort és ne rongálja
meg azt! Mérgező, a bőrre és a szemre káros
elektrolitokat tartalmaz!
Az akkumulátorok megfelelő ártalmatlanítása
szükséges. Kérjük, kövesse a helyi
törvényeket és előírásokat az akkumulátorok
ártalmatlanításával kapcsolatosan!
Használjon szigetelt nyelű szerszámokat az
akkumulátor cseréjekor a személyi sérülés
elkerülésének érdekében! Biztonsága
érdekében, kérjük, vegye le karóráját és a kezén
lévő ékszereit az akkumulátor cseréjekor!
English
Română български Magyar

A régi elektromos és elektronikai eszközök
ártalmatlanítása.
((Használatos az Európai Unióban és más elkülönített
gyűjtőrendszerrel rendelkező európai országokban.)
Ez a szimbólum a terméken vagy annak csomagolásán azt jelzi, hogy a terméket
nem szabad a háztartási szeméttel együtt kezelni.
Ehelyett le kell adni a megfelelő gyűjtőponton az elektromos és elektronikai
eszközök újrahasznosítására.
BA termék megfelelő ártalmatlanításának biztosításával Ön segít a környezetre
és az emberi egészségre potenciálisan negatív következmények megelőzésében,
amelyek ellenkező esetben a termék nem megfelelő hulladékkezeléséből
eredhetnek.
Az anyagok újrahasznosítása segíti a természeti erőforrások megóvását.
1. FORDÍTSA
fel az egységet
és távolítsa el a
csavarokat a UPS
alján az akkumu-
látorfedél
kinyitásához!.
2. EMELJE KI
az akkumulátort
a rekeszéből és
csatlakoztassa
le a UPS-hez
csatlakozó két
vezetéket.
Azonos típusú
akkumulátorra
cserélje!
3. CSÚSZTASSA
vissza az
akkumulátor
rekeszének
fedelét!
Akkumulátor cseréje6
17

Problémák és megoldások7
18
English
Română български Magyar
Probléma Lehetséges ok Megoldások
A UPS nem kapcsol
be.
Az akkumulátor
nincs
csatlakoztatva,
vagy nincs hálózati
áramellátás a fali
csatlakozóban.
Csatlakoztassa az
akkumulátort és
ellenőrizze, hogy
van-e áram a fali
csatlakozóban!
Sárga LED
villog szakaszos
hangriasztás
mellett, miközben
a hálózati áramhoz
csatlakoztatva
van.
A UPS nincs
megfelelően
csatlakoztatva a
hálózati áramhoz.
Csatlakoztassa a UPS-t
az üzembe helyezési
útmutatóban leírtak
szerint!
Az áramköri
megszakító
kioldott.
Nyomja be a megszakítót!
A UPS lekapcsol
néhány
másodpercen
belül, és az
áramköri
megszakító
kiold.
A UPS kimeneten
rövidzárlat van,
vélhetően egy
hibás számítógép
miatt.
Válassza le a
számítógépet a UPS-
ről, majd nyomja be a
megszakítót!
Elégtelen
áthidalási idő.
Az akkumulátor
nincs teljesen
feltöltve.
Töltse az akkumulátort
legalább 4 órán át!
Az akkumulátor
a hasznos
élettartamának
vége felé jár.
Az akkumulátor üzemide-
je idővel csökken. Az
akkumulátor cseréjének
lépéseit feljebb találja.

19
     
      

    






1
2
Този UPS ще предпази Вашето електронно
оборудване от физическа повреда и ще осигури
аварийно захранване на акумулаторната батерия,
за да се предотврати загуба на данни в случай на
проблеми със захранването.
Ние в nJoy сме фокусирани в осигуряването
на висококачествени продукти на достъпни
цени. Проектираме и изработваме продукти,
които правят досега Ви с цифровия свят по-
добър и по-приятен!


