OPGE ET
ees voor gebruik van dit appa-
raat alle instructies en
voorzorgsmaatregelen in deze
handleiding. Bewaar deze hand-
leiding voor verdere raadpleging.
Sticker met serienummer
(beneden onderstel)
GEBRUIKERSHAND EIDING
Modelnr. NTEVE 90910.0
Serienr.
Noteer het serienummer hierboven
voor verdere raadpleging.
VRAGEN?
Als u nog vragen hebt of er zijn
onderdelen die ontbreken of
beschadigd zijn, neem dan contact
op met de winkel waar u dit product
hebt gekocht.
Bezoek onze website:
www.iconsupport.eu
www.iconeurope.com
2
NordicTrack is een merk van ICON IP, Inc.
INHOUD
DESTIC ERMETWAARSCHUWING .........................................................2
BELANGRIJ EVOORZORGSMAATREGELEN ..................................................3
VOORDATUBEGINT.......................................................................4
MONTAGE ...............................................................................5
HOEDEELLIPTISCHETRAINERTEGEBRUI EN ..............................................14
ONDERHOUDENOPLOSSENVANPROBLEMEN ..............................................23
RICHTLIJNENVOORHETOEFENEN ........................................................25
LIJSTMETONDERDELEN .................................................................27
GEDETAILLEERDETE ENING ..............................................................29
HETBESTELLENVANONDERDELEN ..............................................Laatstepagina
RECYCLINGINFORMATIE........................................................Laatstepagina
DE STICKER MET WAARSCHUWING
De waarschuwingsticker hier afgebeeld is met uw
dit product inbegrepen. Plak de sticker op de aan-
gegeven plaats over de Engelse waarschuwing
heen. De hier getoonde sticker(s) met waarschu-
wing is/zijn op de aangegeven plaats(en) geplakt.
Raadpleeg de laatste pagina van deze handlei-
ding wanneer een sticker ontbreekt of niet
leesbaar is en vraag om een vervangende sti-
cker. Plak de sticker op de aangegeven plaats.
Aandacht: de sticker(s) worden niet op ware
grootte weergegeven.
3
WAARSCHUWING: lees, om het risico tot ernstig letsel te verminderen, alle
belangrijke voorzorgsmaatregelen en instructies in deze handleiding en alle waarschuwingen op uw
elliptische trainer voordat u deze gebruikt. ICON is niet verantwoordelijk voor persoonlijk letsel of
schade door het gebruik van dit product.
BE ANGRIJKE VOORZORGSMAATREGE EN
1. Raadpleeg uw huisarts voordat u met dit of
enig ander oefenprogramma begint. Dit is
bijzonder belangrijk voor mensen ouder dan
35 of mensen met gezondheidsproblemen.
2. Gebruik de elliptische trainer alleen zoals in
deze handleiding beschreven.
3. Het is de verantwoordelijkheid van de
eigenaar om zich ervan te vergewissen dat
allen die de elliptische trainer gebruiken
voldoende op de hoogte zijn van alle
voorzorgsmaatregelen.
4. De elliptische trainer is alleen voor huiselijk
gebruik bedoeld. Gebruik de elliptische
trainer niet commercieel, niet voor verhuur of
in een instelling.
5. Gebruik de elliptische trainer enkel
binnenshuis en uit de buurt van vocht en
stof. Plaats de elliptische trainer niet in een
garage, niet op een overdekt terras, of bij
water.
6. Plaats de elliptische trainer op een vlakke
ondergrond met een matje er onder om uw
vloer of vloerbedekking te beschermen. Zorg
ervoor dat voor en achter de elliptische
trainer minstens 0,9 m ruimte is en aan de
iedere kant van de trainer 0,6 m ruimte is.
7. Controleer alle delen en draai ze regelmatig
vast. Vervang versleten onderdelen meteen.
8. Houd kinderen jonger dan 12 jaar en
huisdieren altijd uit de buurt van de
elliptische trainer.
9. De elliptische trainer is niet geschikt voor
gebruik door personen die meer dan 147 kg
wegen.
10. Draag geschikte kleding wanneer u de
elliptische trainer gebruikt; draag geen losse
kleding die in de elliptische trainer verstrikt
kunnen raken. Draag altijd gymschoenen om
uw voeten tijdens het trainen te beschermen.
11. Houd de hendels of de armhendels vast bij
het opstappen, afstappen of het gebruik van
de elliptische trainer.
12. De polssensor is geen medisch instrument.
Diverse factoren kunnen invloed hebben op
de nauwkeurigheid van de hartslagmetingen.
De polssensor dient slechts om een
algemene hartslag te meten, als hulpmiddel
bij uw workouts.
13. De elliptische trainer heeft een vliegwiel; de
pedalen blijven in beweging totdat het
vliegwiel tot stilstand komt. Stop op een
gecontrolleerde manier met stappen.
14. Houd uw rug recht terwijl u de elliptische
trainer gebruikt, en buig uw rug niet.
15. Te veel oefenen kan leiden tot ernstig letsel
of tot de dood. Als u zich duizelig voelt of
pijn voelt, stop dan meteen met het oefenen
en begin met een afkoeling.
4
VOORDAT U BEGINT
Fijn dat u voor de revolutionaire NordicTrack®E 11.0
elliptische trainer gekozen heeft. De E 11.0 elliptische
trainer biedt een aantal indrukwekkende mogelijkhe-
den die ontwikkeld zijn om uw workouts thuis
effectiever en aangenamer te maken.
ees, voor uw welzijn, deze handleiding
zorgvuldig door voor gebruik van de elliptische
trainer. Raadpleeg de omslag van deze handleiding
als u nog vragen hebt. Noteer het productnummer en
het serienummer voordat u met ons contact opneemt.
De plaats waar u de stickers met het productnummer
en het serienummer kunt vinden wordt op de omslag
van de handleiding aangegeven.
Bekijk eerst aandachtig de tekening hieronder en de
verschillende onderdelen, voordat u verder leest.
Polssensor
Armhendel
Toegangskap
Wiel
Pedaal
Accessoire Houder
Bedieningspaneel
Stelpoot
Hendel
Elektriciteits-
knop
Vergrendelknop
Hellingsplatform
Opklapmagneet
Vergrendeling van de Pedaalarm
Stelpoot
Snoer
Ho.: 165 cm
Br.: 69 cm
Le.: 206 cm
Gew.: 87 kg
5

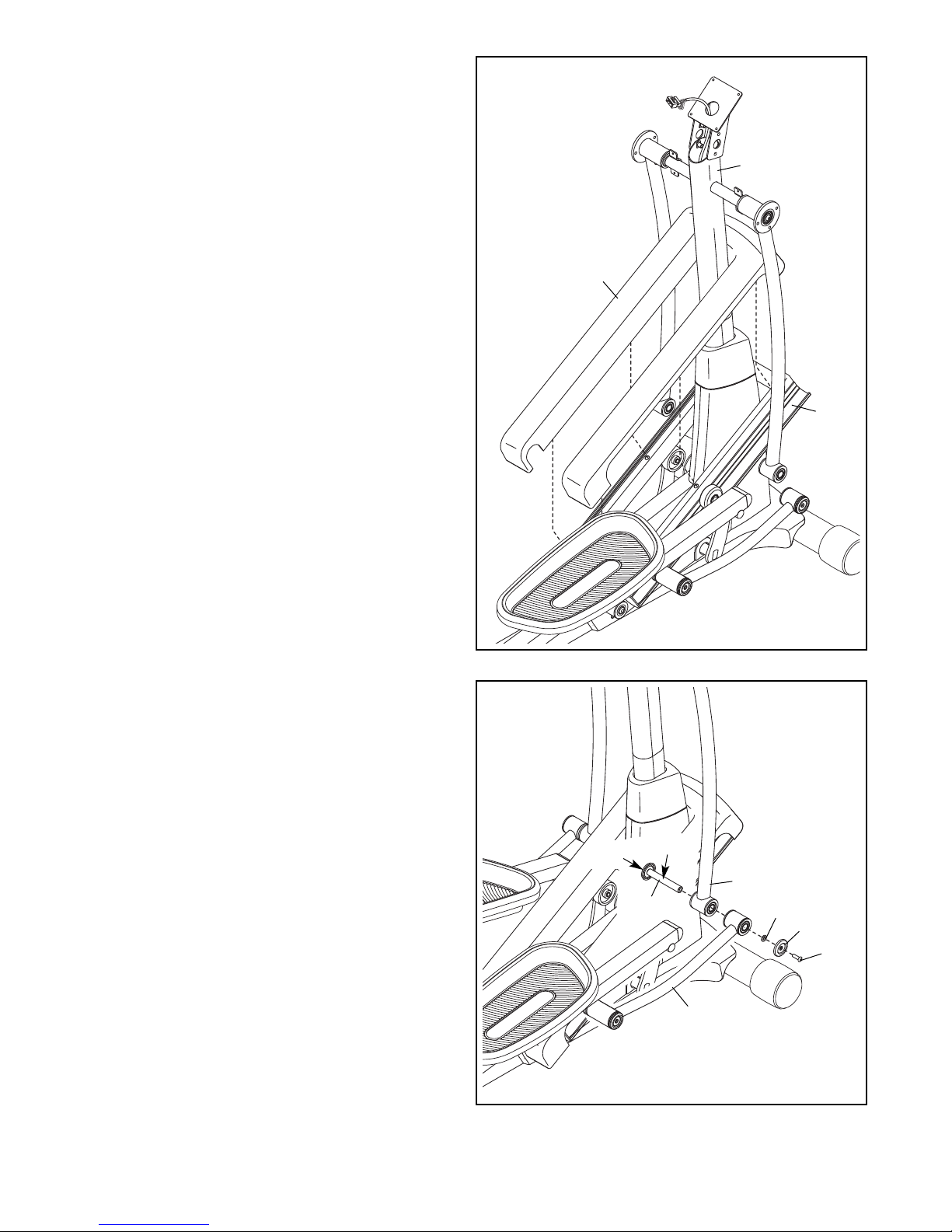

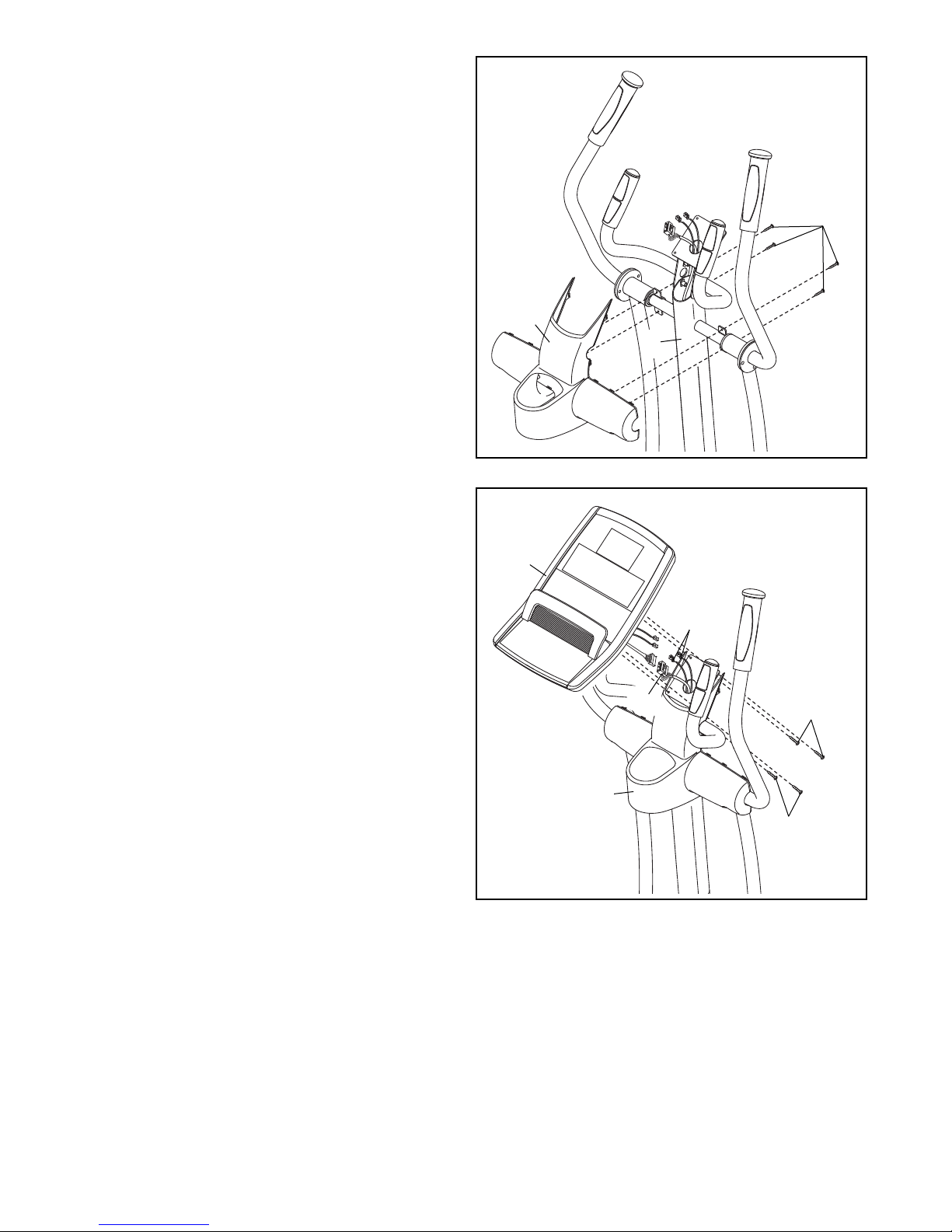

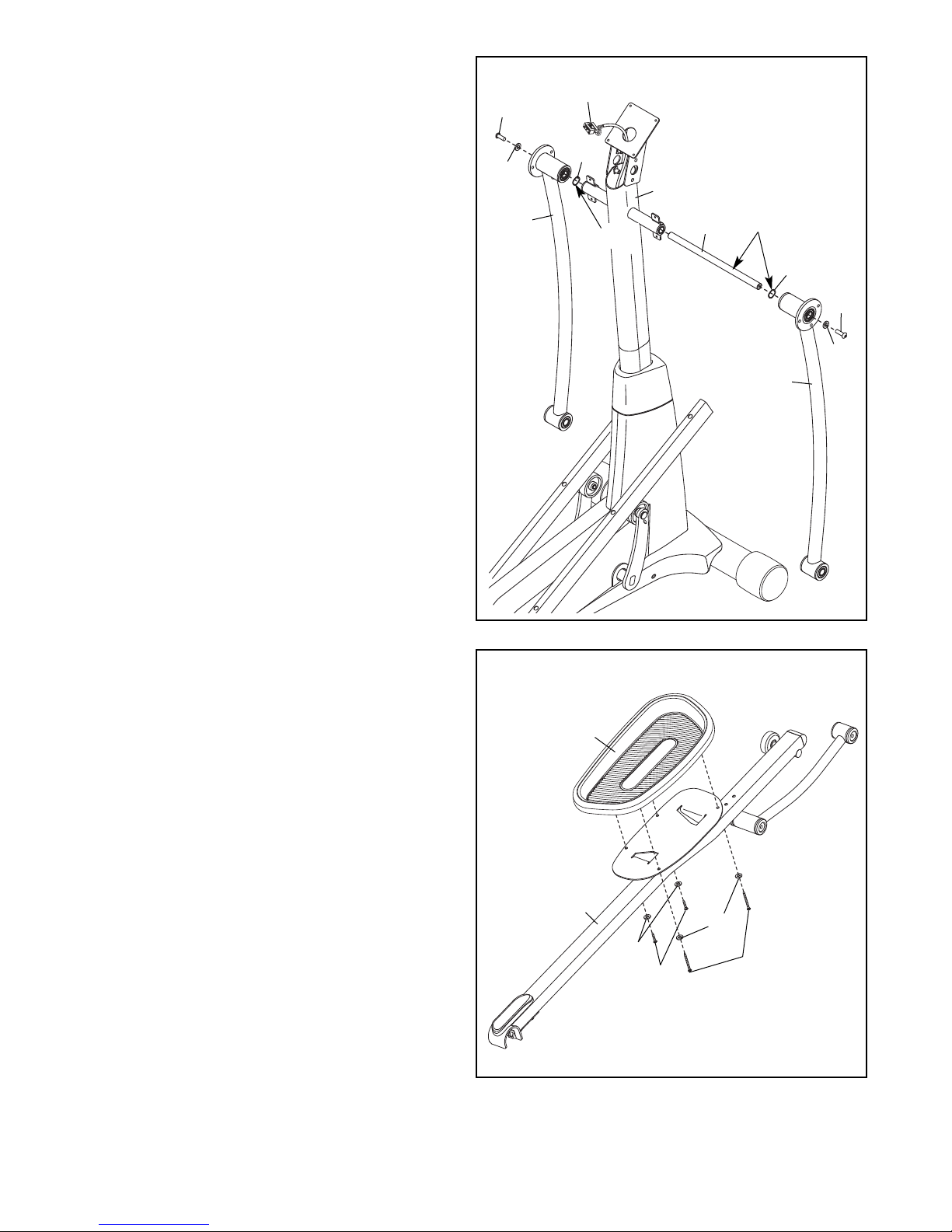

MONTAGE
Montage moet door twee personen worden uitgevoerd. Plaats alle onderdelen van de elliptische trainer op
een open plek en verwijder het verpakkingsmateriaal. Gooi het verpakkingsmateriaal niet weg tot u volledig klaar
bent met de montage.
Naast het meegeleverde gereedschap zult u ook een kruiskopschroevendraaier en een
rubber hamer nodig hebben.
Gebruik de tekening hieronder om de kleine onderdelen te onderscheiden bij het monteren van de elliptische
trainer. Het nummer tussen haakjes onder elke tekening is het hoofdnummer van het onderdeel van de LIJST
MET ONDERDELEN achterin deze handleiding. Het getal tussen de haakjes is de hoeveelheid die nodig is voor
de montage. Aandacht: als een onderdeel zich niet in de hardwareset bevindt, controleert u of deze al
vooraf is gemonteerd. Om schade aan onderdelen te vermijden, moet u geen elektrisch gereedschap bij
het monteren gebruiken.
M10 x 95mm
Hechtchroef (100)–4
M8 Gespleten
Tussenring
(103)–14
M8 Tussenring
(95)–6
M8 x 16mm
Hechtschroef
(102)–16
Gebogen
Tussenring (118)–2
M6
Tussenring
(112)–8
M8 x 25mm
Hechtschroef (121)–2
M6 x 50mm
Hechtschroef (62)–4
M8 x 35mm
Hechtschroef (149)–2
M4 x 19mm
Schroef (156)–8
M6 x 13mm
Hechtschroef
(111)–4
6
1.
Draai de Achterste Stabilisator (4) zoals
afgebeeld.
Maak de Achterste Stabilisator (4) aan het
Vouwonderstel (2) vast met twee M10 x 95mm
Hechtschroeven (100).
Houd vervolgens de hendel van de Achterste
Stabilisator (4) vast, druk op de Vergrendelknop
(67), en laat de Achterste Stabilisator en het
Vouwonderstel (2) naar de vloer zakken.
4
1
Om de montage makkelijker te maken,
dient u de informatie op pagina 5 te lezen
voordat u begint.
100
Hendel
2
67
2. Draai de Voorste Stabilisator (3) zodanig dat het
aangegeven gat naar de pen van het
Hoofdonderstel (1) toewijst.
Maak, terwijl een tweede persoon de voorkant
van het Hoofdonderstel (1) wat optilt, de
Voorste Stabilisator (3) vast met twee M10 x
95mm Hechtschroeven (100).
2
3
1
100
Gat
Pen
7
3. Draai de Staander (5) en de Bovenste ap (27)
zoals afgebeeld.
Schuif de Bovenste ap (27) omhoog op de
Staander (5).
Laat een tweede persoon de Staander (5) en de
Bovenste ap (27) bij het Hoofdonderstel (1)
vasthouden.
Zoek naar de draadband in de Staander (5).
Bevestig de onderkant van de draadband aan
de Hoofddraad (60). Trek vervolgens aan de
bovenkant van de draadband totdat de
Hoofddraad helemaal door de Staander ligt.
Tip: Maak, om te voorkomen dat de
Hoofddraad (60) in de Staander (5) valt, de
Hoofddraad met de draadband vast.
4. Tip: Zorg ervoor dat de Hoofddraad (60) niet
bekneld raakt. Steek de Staander (5) in het
Hoofdonderstel (1).
Maak de Staander (5) vast met vier M8 x 16mm
Hechtschroeven (102) en vier M8 Gespleten
Tussenringen (103); draai de Hechtschroeven
nog niet vast. U zult de Hechtschroeven na
het voltooien van stap 11 vastdraaien.
3
5
Draadband
Draadband
27
60
1
4
5
60
102
102
102
102 103
103
103
1
Zorg ervoor dat de
Hoofddraad (60)
niet bekneld raakt
8
6
5
5. Gebruik een plastic zakje om uw vingers
schoon te houden tijdens het aanbrengen van
een laagje van het meegeleverde vet op de As
van de Staander (48) en op de twee Gebogen
Tussenringen (118).
Steek de As van de Staander (48) door de
Staander (5) en leg deze in het midden. Schuif
een Gebogen Tussenring (118) op iedere kant
van de As van de Staander.
Zoek vervolgens naar de Linker en Rechter
Beenstangen (6, 7), aangegeven met stickers
“Left” and “Right” (Lof Left geeft links aan; Rof
Right geeft rechts aan) en draai ze zoals afge-
beeld.
Schuif de Linker en het Rechter Beenstangen
(6, 7) op de linker en rechter kanten van de As
van de Staander (48).
Maak een M8 x 16mm Hechtschroef (102) en
een M8 Tussenring (95) tegelijkertijd vast in
iedere uiteinde van de As van de Staander (48).
Smeervet
Smeervet
95
5
7
102
95
102
118
48
60
6
118
6. Zoek naar het Rechter Pedaal (14) en de
Rechter Pedaalarm (12), aangegeven met
“Right” (Lof Left geeft links aan; Rof Right
geeft rechts aan) stickers en draai ze zoals
afgebeeld.
Maak het Rechter Pedaal (14) aan de Rechter
Pedaalarm (12) vast met twee M6 x 13mm
Hechtschroeven (111) en twee M6 Tussenringen
(112); draai de Hechtschroeven nog niet vast.
Draai vervolgens twee M6 x 50mm
Hechtschroeven (62) en twee M6 Tussenringen
(112) vast in de Rechter Pedaalarm (12) en in
het Rechter Pedaal (14). Draai dan de twee M6
x 13mm Hechtschroeven (111) vast.
Maak het inker Pedaal (niet getoond) op
dezelfde manier aan de inker Pedaalarm
(niet getoond) vast.
14
12
111
112
112 62
9
8a
8. Zie tekening 8a. Zoek naar de Roller van de
Pedaalarm (32) op de Rechter Pedaalarm (12).
Plaats de Roller van de Pedaalarm (32) op de
rechterkant van de Helling (130).
Zie tekening 8b. Trek de Vergrendeling (50)
omhoog op de Rechter Pedaalarm (12).
Druk de Rechter Pedaalarm (12) op de rechter
Mouw van de Pedaalarm (46). Zorg ervoor dat
de Rechter Pedaalarm op zijn plaats ver-
grendeld wordt.
Herhaal deze stap aan de andere kant van de
elliptische trainer.
32
12
130
7. Smeer vet op de as van de rechter Crankarm
(39).
Draai een Mouw van de Pedaalarm (46)
zodanig dat de platte kant naar de elliptische
trainer toewijst. Schuif de Mouw van de
Pedaalarm op de as van de rechter Crankarm
(39).
Maak de Mouw van de Pedaalarm (46) vast met
een M8 x 25mm Hechtschroef (121), een Grote
ap van de As (113) en een M8 Tussenring
(95). Tip: Zorg ervoor dat de Grote Kap van
de As niet beschadigd wordt wanneer de
Hechtschroef vastgedraaid wordt.
Herhaal deze stap aan de andere kant van de
elliptische trainer.
8b
46
12
50
7
95
113
46
Platte
ant
Smeervet
121
39
10
10. Smeer vet op de As van de Verbindingsarm
(114).
Steek de As van de Verbindingsarm (114)
vanuit de afgebeelde zijde in de Rechter
Beenstang (6) en in de Rechter Verbindingsarm
(43).
Plaats een inbussleutel op de M8 x 35mm
Hechtschroef (149) in de As van de
Verbindingsarm (114).
Gebruik een tweede inbussleutel en maak een
andere M8 x 35mm Hechtschroef (149), een
kleine ap van de As (56) en een M8
Tussenring (95) vast in het andere uiteinde van
de As van de Verbindingsarm (114). Tip: zorg
ervoor dat de Kleine Kap van de As niet
beschadigd wordt wanneer de Hechtschroef
vastgedraaid wordt.
Herhaal deze stap aan de andere kant van de
elliptische trainer.
10
9. Draai de ap van de Helling (131) rond de
Staander (5) zoals afgebeeld.
Druk de lipjes op de ap van de Helling (131) in
de Helling (130).
9
131
130
5
95
43
56
6
114
149
149 Smeervet
