Nordpeis Pisa User manual

Pisa / Pisa + wood shelf
2
GB
Art.no: FP-PIS00-100, FP-PIS00-200
Test report no: SPFR 20012-33B1, RRF - 29 22 6295
Last updated: 26.05.2023
FI
SE
NO Brukerveiledning
Installation manual
Asennusohje
Installationsanvisning
4
6
8
!kg
DE Montageanleitung 10
Manuel d’installation
FR 14

2
Generell informasjon
Alle våre produkter er testet ihht de seneste
Europanormer. Flere Europeiske land har allikevel
lokale lover og regler for installasjon av ildsteder,
som endres regelmessig. Det er kundens ansvar at
installasjonen er i henhold til gjeldende lover og
regler hvor ildstedet er montert. Nordpeis AS er ikke
ansvarlig for feilmontering av ildstedet.
Tilpasning
Tørrstable omrammingen og innsatsen for nøyaktig
høyde og posisjon til røykinnføringen i pipen. Bruk
vater. Husk at innsatsen ekspanderer under fyring.
Omrammingen må derfor aldri hvile på innsatsen, men
ha en avstand på minimum 3-5 mm over innsatsen og
2 mm under.
Gulvplate
Ildsteder krever en gulvplate foran døren dersom gulvet
er av brennbart materiale.
Akryl
Medfølgende akryl brukes mellom betongelemetene,
mellom omramming og vegg og i sammenføyninger.
Småskader
Grunnet transport og håndtering kan det oppstå små
skader på peisen.
Dette kan repareres med akryl/lettsparkel. For perfekt
resultat kan du sparkle og slipe med egnet sparkel-
masse. Mindre sår og ujevnheter sparkles. Dersom
såret er dypt eller det er en større skade anbefales det
sementsparkel for å unngå synk. Jevn til med f.eks. en
fuktig svamp eller et pussebrett.
Sprekker
Bygningsmassen rundt peisen kan bevege seg.
Spesielt er det i nye hus vanlig at bygningsmassen får
betydelige setninger de første årene. I tillegg krymper
alle betongelementer i avtagende grad i inntil
15 måneder. Resultatet er at det kan oppstå små sprek-
ker i betong. Bruk peisen i noen måneder. Dersom det
oppstår sprekker, riss opp sprekken med et skrujern
eller lignende (for å gi bedre plass til akryl fugemasse).
massen. Etter et par døgn kan fugen overmales.
Maling
Når peisen er ferdig sparklet/slipt og limskjøtene tørre,
er peisen klar til å males.
Bruk kun pustende maling (akryl) ment for murverk.
For å minimere faren for å skade lakken på innsatsram-
men bør innsatsen brennes i noen ganger for at lakken
skal herdes før maskeringstape brukes.
VIKTIGE SIKKERHETSREGLER:
1. Følg monteringsanvisningen nøye når ildstedet
tilkobles skorsteinen. Dersom monteringen fraviker
fra eksemplene i monteringsanvisningen er det
viktig å ta hensyn til strålevarmen fra røykrøret til
omkringliggende materialer.
2. Før opptenning er det viktig å lese bruksanvisningen
og følge denne.
3.
må aldri reduseres eller delvis blokkeres. Det kan i
så fall føre til overoppheting, som igjen kan føre til
skader på produktet, og i verste fall brann.
4. Bruk kun opptenningsbrikketter eller andre
alternativer i fast form. Bruk aldri bensin, diesel
dette kan føre til eksplosjon.
5. Bruk kun naturlig og tørr ved. Bruk av briketter, koks
og byggeplank vil utvikle høyere temperaturer og
høyere utslipp. Det kan også skade ildstedet.
6. Dersom det oppstår skader på glass eller
dørpakninger som gjør ildstedet utett skal bruken av
ildstedet opphøre intill skaden er reparert.
7. Produkter tilkoblet ventilert ventilert stålpipe må
aldri brukes med åpen dør annet enn ved ilegg eller
korte perioder ved oppfyring.
Dersom sikkerhetsreglende brytes vil garantien på
produktet bortfalle.
Anbefaling: For økt sikkerhet anbefaler vi at en

3
Pisa
Innsats
N-21A Exclusive
Stålpipe
Kan monteres med stålpipe.
Vekt inkl. innsats
Pisa 266 kg
Tilbehør
Pisa woodshelf 107 kg
Gulvplate:
Sørg for å følge lokale lover og regler vedrørende
tildekking av brennbart gulv.
Sikkehetsavstander (FIG 2 / 2A / 2B)
Sørg for at angitte minimum sikkerhetsavstander
overholdes. Vær oppmerksom på at disse
avstandskravene kan variere i forskjellige land.

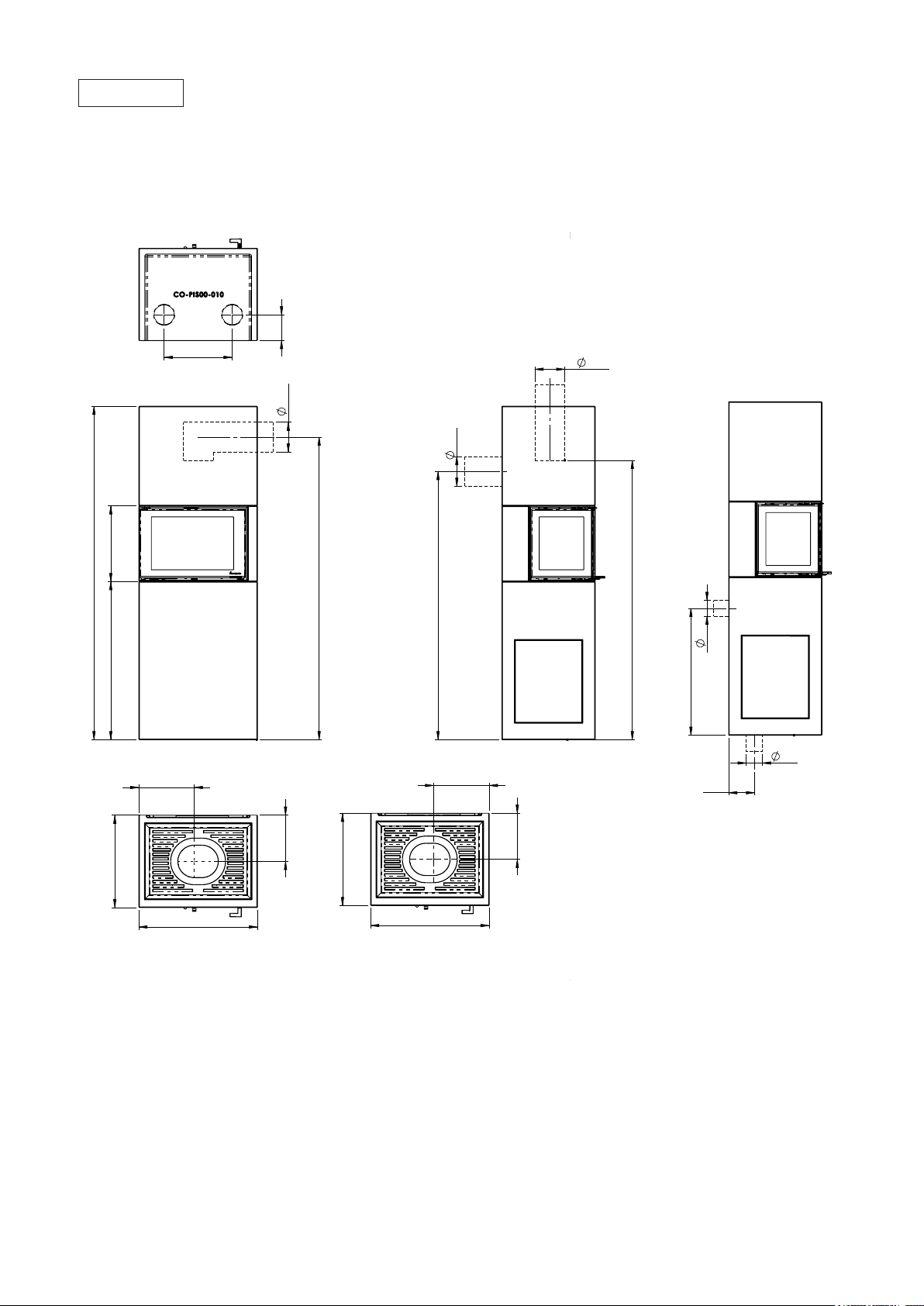

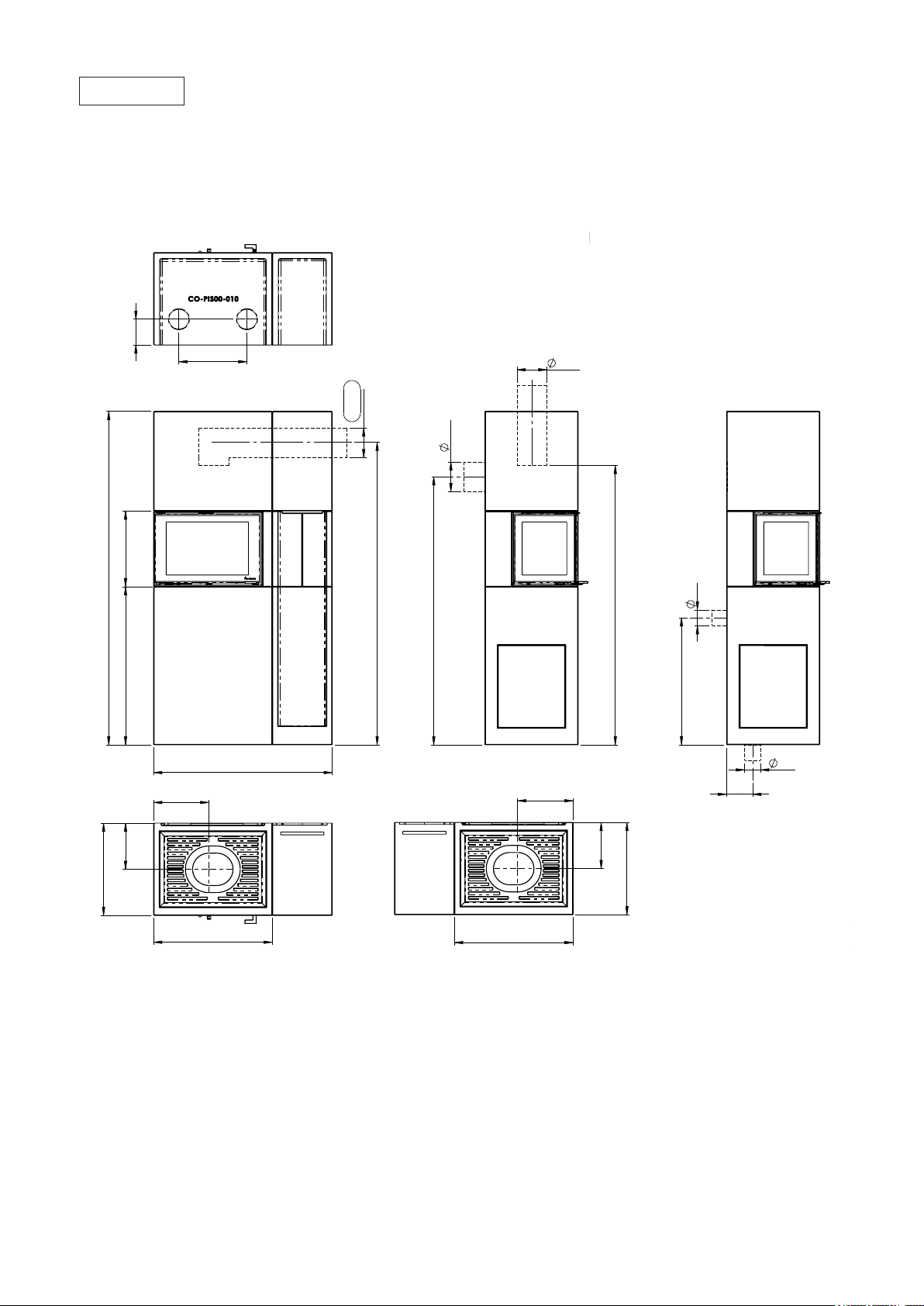

Måltegninger (FIG 1 / 1A)
Måltegningene angir ca. senter høyde for hull til
røykrøret. Skjevheter i gulv og vegger vil kunne påvirke
målene. Tørrstable ildstedet for nøyaktig høyde og
posisjon til røykinnføringen. Dersom friskluftstilkobling
skal gjennom gulvet, merk av hvor hullet skal være.
Friskluftstilkobling (tilbehør)
NB! Ildstedet kan kun kobles til friskluft gjennom
utsparingene i bunnplaten. Tett mellomrommet mellom
friskluftslangen og betongen med et ikke-brennbart
materiale (Rockwool etc.).
For ytterligere informasjon se separat monteringsanvis-
ning for friskluftssettet.
NB! Se egen monteringsanvisning for innsatsen
Behandling av marmor
Rengjør platene med svakt såpevann og fjern alle
eventuelle rester av limsøl.
Ved rengjøring eller fuging er det viktig å bruke
vaskemidler/fug som er godkjent for marmor.
Riper i mørk marmor kan farges med blyantbly. Et
steinsenter kan være behjelpelig med ulike produkter

4
General information
All our products are tested according to the latest
European requirements. However, several European
countries have local regulations for installation
responsibility of the client that these regulations
are complied with in the country/region where the
for incorrect installation.
Important to check
(please note that this list is not exhaustive):
materials
surround and back wall
Adjustment
We recommend to stack the surround without glue in
order to adjust the insert prior to perforating the chimney
the surround is mounted straight. The insert will expand
with heat and for this reason the surround must not rest
on the insert. (Above the insert there must be a gap
of 3 to 5 mm. Laterally there is no need for gaps, but
between the lower part of the insert and the surround
there must be a gap of at least 2 mm.)
Floor plate
Acrylic glue
This is used for gluing the elements towards wall, gluing
Minor damage
transport and handling.
IMPORTANT SAFETY PRECAUTIONS!
1. Please follow the installation manual when
pipe to the surrounding materials.
2. Before use, please carefully read the user manual
and follow the instructions.
never be reduced or partially obstructed. This may
lead to overheating, which again can cause house
Never use
This may cause explosions!
5. Never use other fuel than natural dry chopped
wood. Briquettes, peat, coke, coal and waste
from construction materials develops far higher
temperatures and emissions than natural wood.
Since your product has been designed for use
with natural wood only, other fuels may damage
the product, chimney and surrounding
constructions.
6. In case of damage to glass or door gasket, all use
of the product must be discontinued until the
damage has been repaired.
7. Products connected to a vented steel chimney must
never be operated with open or ajar door other than
reloading of wood or shortly during kindling process.
Failure to follow these precautions will leave your
warranty void and expose people and property to
danger.
Advise: Even if not required in your area, it is always

5
NB! See separate instructions for the insert
Pisa
Insert
N-21A Exclusive
Steel chimney
Can be connected to steel chimney.
Weight including insert
Pisa 266 kg
Accessory
Pisa Woodshelf 107 kg
Floorplate
Please follow the rules and regulations regarding
Safety Distances (FIG 2 / 2A / 2B)
Ensure that the safety distances are complied with.
Please note that these safety distances can vary from
country to country.
Illustration (FIG 1 / 1A)
The illustration indicates the approximate centre height
Dry stack
. If a fresh air supply set
bottom element before assembly.
Fresh air supply (accessory)
ATTENTION! The product can only be connected to
the fresh air supply through the pre cut areas in the
and the concrete with a non combustible sealant.
For more information see separate assembly
instructions for fresh air supply.
In new houses in particular, it is common for building
materials to settle substantially in the early years. In
addition, all concrete elements shrink to a decreasing
extent for up to 15 months.
The result is that small cracks may appear in the
If cracks appear, scrape them out with a screwdriver
Vacuum the surfaces to remove any dust.
The joint can be painted after a couple of days
Painting
masonry.
To minimize chance of paint damage to the insert frame,
the paint before applying masking tape.
Marble/granite
Clean the plates with mild soapy water and remove any
residue of spilled glue.
Never use acid/abrasive materials, as this will damage
the surface and polishing.
It is important to use detergent/sealant that is approved
for marble for cleaning and sealing.
Scratches in dark marble can be coloured with a pencil.
products for surface treatment of the stone.

6
Yleistä tietoa
Kaikki tuotteemme on testattu uusimpien
eurooppalaisten vaatimusten mukaisesti.
Useilla eurooppalaisilla mailla on takkojen
asennusta koskevia paikallisia määräyksiä, jotka
muuttuvat säännöllisesti. Asiakas on velvollinen
huolehtimaan siitä, että takan asennuspaikan
määräyksiä noudatetaan. Nordpeis AS ei vastaa
virheellisestä asennuksesta.
Tärkeää tarkastettavaa
(huomaa, että luettelo ei ole täydellinen):
– etäisyys tulipesästä syttyviin/tulenarkoihin
materiaaleihin
– takan kuoren ja takaseinän väliset eristysmateriaalit/
vaatimukset
– takan eduslaatan koko jos vaaditaan, tulipesän ja
savupiipun välinen savuputki
– eristysvaatimukset, jos savuputki menee tulenaran
seinän läpi
Säätäminen
Suosittelemme, että kokoat kuoren ensin ilman
liimaa, jotta voit säätää takkasydämen, ennen kuin
teet savupiippuun aukon savuputken liitäntää varten.
Tarkista vesivaa’alla, että kuori on suorassa. Koska
takkasydän laajenee lämmön vaikutuksesta, kuori
ei saa levätä takkasydämen päällä. (Takkasydämen
yläpuolelle tulee jäädä 3–5 mm:n rako. Sivuille ei rakoja
tarvita, mutta takkasydämen alaosan ja kuoren väliin
tulee jäädä vähintään 2 mm:n rako.)
Eduslevy
Jos lattia on tulenarkaa materiaalia,
takan eteen tulee asettaa tulenkestävä eduslevy.
Akryyliliima
Liimaa käytetään elementtien kiinnittämiseen seinään ja
toisiinsa sekä saumojen täyttämiseen.
Pienet vauriot
Takka saattaa saada kuljetuksen ja käsittelyn aikana
pieniä vaurioita.
Ne voi korjata akryylitäyteaineella. Parhaat
tulokset saat, kun täytät vauriokohdat sopivalla
täyteaineella ja hiot paikatun kohdan. Näin voidaan
korjata pieniä vaurioita ja epätasaisia pintoja. Jos
vauriokohdat ovat syviä tai jos vauriot ovat merkittäviä,
täyttäminen kannattaa tehdä erissä laattaliimalla tai
sementtitasoitteella painumisen ehkäisemiseksi.
Tasoita pinta kostealla sienellä tai latalla.
Pienet halkeamat
Takkaa ympäröivät rakenteen osat saattavat elää.
Rakenteiden eläminen on erityisen tavallista uusissa
taloissa ensimmäisten vuosien aikana. Lisäksi kaikki
betonielementit painuvat kasaan jopa 15 kuukauden ajan.
TÄRKEITÄ TURVALLISUUSTOIMENPITEITÄ
1. Noudata asennusohjetta, kun yhdistät
tulisijan savupiippuun tai hormiin. Jos
yhdistäminen tehdään ohjeesta poikkeavalla
tavalla, ota huomioon lämmön säteily hormista
ympäröiviin rakenteisiin.
2. Lue käyttöohje huolellisesti ennen käyttöä ja
noudata ohjeita.
3. Kiinteitä tai määriteltyjä kiertoilma-aukkoja ei
saa koskaan pienentää tai peittää edes
osittain. Se voi johtaa ylikuumenemiseen, mikä
voi aiheuttaa tulipaloriskin tai vaurioittaa
tuotetta.
4. Käytä vain takan sytyttämiseen tarkoitattuja
sytykkeitä. Älä koskaan käytä bensiiniä, dieseliä
tai muita nesteitä tulen sytyttämiseen. Ne voivat
aiheuttaa räjähdyksen!
5. Älä koskaan polta mitään muuta kuin kuivaa,
käsittelemätöntä, pilkottua puuta. Pelletit, turve,
koksi, hiili ja rakennusmateriaalijäte tuottavat
paljon enemmän lämpöä ja päästöjä kuin puu.
Koska tuote on suunniteltu vain käsit
telemätöntä puuta varten, muut poltettavat
materiaalit saattavat vahingoittaa tulisijaa,
hormia tai ympäröiviä rakenteita.
6. Jos lasi tai oven tiivisteet vaurioituvat, tuotetta
ei saa käyttää ennen kuin vaurio on kor
7. Tuotteita, jotka ovat kytkettyinä teräksiseen
korvausilmahormiin ei saa koskaan käyttää luukku
auki -asennossa muulloin, kuin puita lisättäessa tai
lyhyen aikaa takkaa sytytettäessä.
Jos näitä varotoimenpiteitä ei noudateta, takuu ei
ole voimassa ja ihmiset ja omaisuus voivat altistua
vaaralle.
Neuvo: on järkevää antaa pätevän asentajan
hoitaa tulisijan asennus tai ainakin tarkistaa asen-
nus ennen käyttöönottoa, vaikka sitä ei alueellasi
vaadittaisikaan.

7
Huom! Katso takkasydämen erillinen ohje.
Pisa
Takkasydän
N-21A Exclusive
Terässavupiippu
Voidaan yhdistää terässavupiippuun.
Paino takkasydämen kanssa:
Pisa 266 kg
Lisävaruste:
Pisa halkotila 107 kg
Vaatimukset lattian suojalevylle
Paikallisia eduslaattaa koskevia määräyksiä on
noudatettava.
Turvaetäisyydet (KUVA 2 / 2A / 2B)
Varmista, että turvaetäisyyksiä noudatetaan. Huomaa,
että turvaetäisyydet saattavat vaihdella maittain.
Piirros (KUVA 1 / 1A)
*Kuvassa näkyy savuputken aukon keskikorkeus.
Huomioi savuputken kallistus ennen savupiipun
puhkaisua. Lattian ja seinien epätasaisuudet voivat
vaikuttaa korkeuteen. Kokoa takka alustavasti ilman
liimaa savuputken/savupiipun liitännän kohdalle.
Jos takkaan liitetään palamisilmasarja (lisävaruste)
lattian läpi, merkitse syöttösarjan aukko.
Palamisilmasarja (lisävaruste)
HUOMAA! Palamisilmasarja voidaan liittää
tuotteeseen ainoastaan esileikatuista kohdista.
Sulje palamisilmaputken ja betonin välinen rako
palamattomalla tiivistysaineella (esim. Rockwool).
Lisätietoja on palamisilmasarjan erillisessä
asennusohjeessa.
Tämän vuoksi betoni- tai tiilipintaan saattaa tulla pieniä
halkeamia.
Käytä takkaa muutaman kuukauden ajan. Jos
halkeamia ilmestyy, kaavi ne ruuvitaltalla tai vastaavalla
tehdäksesi tilaa akryylisaumamassalle. Imuroi pinta
puhtaaksi pölystä.
Purista saumamassaa halkeamiin ja tasoita lastalla tai
saippuavedellä kostutetulla sormella.
Sauman voi maalata parin päivän kuluttua.
Maalaaminen
Kun takan vauriot on täytetty ja hiottu ja liimatut saumat
ovat kuivuneet, takka on valmis maalattavaksi.
Käytä vesiohenteista hengittävää betonipintaiselle
takalle sopivaa maalia.
Ennen maalausta, takkaa on hyvä lämmittää muutaman
kerran, jotta tulipesän kehyksen maali kovettuu. Näin
vähennämme sitä mahdollisuutta, että kehyksen
maali vahingoittuu siihen kiinnitettävän maalarinteipin
johdosta.
Marmori/graniitti
Puhdista levyt miedolla pesuaineliuoksella ja poista
liimajäämät.
Puhdistuksessa ei saa käyttää happamia eikä
hankaavia aineita, sillä ne vahingoittavat pintaa ja
viimeistelyä.
Käytä vain marmorin puhdistamiseen ja saumaamiseen
sopivia puhdistus- ja täyteaineita.
Tummaan marmoriin syntyneet naarmut voi värittää
lyijykynällä. Tuotteita kivipinnan käsittelyyn saat kivialan
ammattilaisliikkeistä.

8
Allmänt om elementspisar
Alla våra produkter har testats i enlighet med
de senaste europeiska kraven samt. Flera
europeiska länder har dock lokala bestämmelser
för installation av eldstäder som regelbundet
omarbetas. Kunden ansvarar för att följa
bestämmelserna som gäller i landet/regionen
där eldstaden installeras. Nordpeis AS tar inget
ansvar för felaktig installation.
Viktiga kontroller
(observera att denna lista inte är fullständig):
– avstånd från kaminen till brännbara/lättantändliga
material
– krav på isoleringsmaterial mellan eldstadens ram och
bakplatta
– storlek på golvplåtar framför eldstaden, om sådana
krävs – rökrörsanslutning mellan kamin och skorsten
– krav på isolering om röken passerar genom en
lättantändlig vägg
Justering
Vi rekommenderar att ramen monteras tillfälligt utan lim
så att insatsen kan justeras innan hålet för anslutning
av rökröret tas upp i skorstenen. Använd ett vattenpass
för att säkerställa att ramen monteras rakt. Eftersom
insatsen utvidgas under eldning får ramen inte vila
ovanför insatsen. På sidorna behövs inga spelrum, men
spelrum på minst 2 mm.)
Golvplåt
en brandsäker golvplåt framför eldstaden.
Akryllim
Limmet används för att limma elementen mot väggen,
för att limma ihop elementen och för att fylla igen
spalter.
Mindre skador
Eldstaden klarar mindre skador som uppstått vid
transport och hantering.
Dessa kan repareras med akryl-/lättspackel. För
perfekta resultat kan du spackla med lämpligt spackel
och sedan slipa med sandpapper. Mindre skador och
ojämna ytor kan spacklas. Om skadan är djup eller
mer omfattande rekommenderar vi att du fyller den
upprepade gånger med kakellim eller cementspackel
så att materialet inte sjunker in. Jämna till med t.ex. en
fuktig svamp eller liknande.
VIKTIGA SÄKERHETSVARNINGAR:
1. Följ anvisningarna i denna monteringsanvisning när
du ansluter kaminen/eldstaden till skorsten/rökrör.
Om du väljer anslutningssätt annat än det som anges
i dessa anvisningar måste du ta med i beräkningen
den påverkan som värmestrålningen från rökröret har
på omgivande material.
2. Läs bruksanvisningen innan användning, och följ alla
anvisningar.
3. Konvektionsöppningar får inte reduceras eller på
något sätt täppas till. Om de gör det kan följden bli
överhettning, vilket i sin tur kan leda till att det börjar
brinna i huset eller att produkten skadas allvarligt.
4. Använd endast avsedda produkter för att tända
kaminen. Använd aldrig bensin, diesel eller annan
vätska för att tända kaminen. Följden kan bli
explosion!
5. Elda kaminen endast med torkad, kluven ved.
Briket ter, torv, koks, kol och byggavfall genererar
mycket högre temperatur och mer utsläpp än ved.
Din produkt är avsedd för eldning med ved (andra
bränslen kan skada produkten, skorstenen och
omgivande konstruktioner).
6. Sluta omedelbart använda produkten om dess glas
eller luckans packning visar tecken på att vara
skadade. Använd produkten igen först när skadan är
reparerad.
7. Produkter som har ventilerad stålskorsten får aldrig
användas med öppen dörr förutom när man lägger in
ved eller korta perioder vid upptändning.
Om du inte följer dessa varningar upphör garantin
att gälla och du gör dig skyldig till att utsätta
personer och egendom för fara.
Rekommendation: Vi rekommenderar (även om det
inte krävs enligt reglemente i ditt område) att du
låter behörig kamin/eldstads-tekniker utföra
installationen. Om du väljer att utföra
installationen själv bör du åtminstone låta behörig
kamin/eldstads-tekniker genomföra en
slutbesiktning av installationen innan kaminen/
eldstaden används.

9
Pisa
Insats
N-21A Exclusive
Stålskorsten
Kan anslutas till stålskorsten
Vikt inklusive insats
Pisa 266 kg
Additional:
Pisa woodshelf 107 kg
Golvplåt
Följ de lagar och bestämmelser som gäller för golvplåtar
i ditt land.
Säkerhetsavstånd (FIG 2 / 2A / 2B)
Kontrollera att säkerhetsavstånden är uppfyllda.
Observera att dessa säkerhetsavstånd kan variera från
land till land.
Bild (FIG 1 / 1A)
På bilden anges den ungefärliga centrumhöjden
för rökrörets hål. Bestäm rökrörets lutning innan
hålet i skorstenen tas upp. Höjden kan påverkas av
störande föremål i golv och väggar. Sätt tillfälligt ihop
eldstaden (utan att limma) för kontroll av rätt höjd
och placering av rökrörets/skorstenens anslutning.
Om en sats för friskluftstillförsel (tillbehör) ska anslutas
genom golvet ska du märka ut var hålet ska vara.
Friskluftstillförsel (tillbehör)
Obs! Produkten kan endast anslutas till
friskluftstillförseln via urtagen i ramen. Täta spalten
mellan friskluftsslangen och betongen med ett
oantändligt tätningsmedel som t.ex. stenull.
För närmare information, se de separata
monteringsanvisningarna för friskluftstillförseln.
Fina sprickor
Byggmaterialet runt eldstaden kan röra på sig. Framför
allt i nya hus är det vanligt att byggmaterial sätter sig
de första åren. Dessutom krymper alla betongelement i
avtagande grad i upp till 15 månader. extent for up to 15
månader.
Som resultat kan det bildas små sprickor i betongen/
murverket.
Använd eldstaden i några månader. Om det uppkommer
sprickor ska du skrapa ur dem med en skruvmejsel
eller liknande (så att det blir mer plats för akrylspackel).
Dammsug ytorna för att avlägsna eventuellt damm.
Spruta in akrylspackel och jämna till det med en spatel
Spalten kan målas efter några dagar.
Lackering
När eldstaden spacklats och slipats med sandpapper
och de limmade spalterna torkat kan du måla spiesen.
murverk.
För att minimera risken för lackskador på insatsramen
bör insatsen eldas i några gånger så att lacken härdas
därefter kan maskeringstejp användas.
Marmor/granit
Rengör plåten med ett mycket milt tvålvatten och ta bort
alla limrester.
Använd aldrig syrahaltig eller nötande material,
eftersom ytan och poleringen annars skadas.
Det är viktigt att du använder rengörings- och
tätningsmedel som är godkända för rengöring och
tätning av marmor.
Repor i mörk marmor kan färgas med en blyertspenna.
Ett företag som är specialiserat på sten kan tipsa dig om
olika produkter för ytbehandling av sten.
Obs! Se egen monteringsanvisning för insatsen

10
Allgemeine Information
Alle unsere Kaminanlagen, Kamineinsätze und
Öfen sind geprüft und entsprechen den neuesten
europäischen Normen und Sicherheitsvorschrif-
ten. Da je nach Land unterschiedliche Sicherheits-
vorschriften bei der Installation und beim Betrieb
von Feuerstätten bestehen, sind Sie als Betreiber
der Kaminanlage, des Kamineinsatzes und des
Ofens für die Einhaltung dieser Standards in Ihrer
Region und für die korrekte Installation der Feu-
erstätte selbst verantwortlich. Die Aufbau – und
Bedienungsanleitung ist zu beachten. Nordpeis
haftet nicht für unsachgemäße Installation oder
unsachgemäßen Betrieb. Bitte halten Sie sich an die
! Bei Fragen hierzu wenden Sie sich bitte an Ihren
Schornsteinfeger / Kaminkehrer oder an die
jeweiligen staatlichen Behörden.
Anschluss an den Schornstein
Wir empfehlen ein loses Zusammensetzen der
Kaminverkleidung ohne Kleber, damit Sie den
Kamineinsatz in der Höhe einstellen können, bevor
dieser an den Schornstein angeschlossen wird.
Verwenden Sie eine Wasserwaage, um sicher zu
stellen, dass die Kaminverkleidung waagerecht
aufgebaut wird.
Da sich der Kamineinsatz bei Wärme ausdehnt, darf
die Verkleidung nicht auf dem Kamineinsatz lasten.
Oberhalb des Kamineinsatzes muss ein Abstand von
mind. 5 mm sein. Seitlich ist kein Abstand notwendig,
Gesimsplatte / Verkleidung muss der Abstand mind. 2
mm betragen.
Bodenplatten / Vorlegeplatten
Vor dem Raumheizer muss eine feuerfeste Bodenplatte
verlegt werden, wenn der Boden aus brennbarem
Material besteht. Bitte halten Sie sich hierbei an die
Acrylkleber
Der mitgelieferte Akrylkleber wird zum Verkleben der
Verkleidungselemente untereinander, zum Ankleben
von Verkleidungselementen an die Aufstellwand und
zum Verfugen verwendet.Versichern Sie sich, dass die
Verwenden Sie nach der Montage der Kaminanlage den
WICHTIGE SICHERHEITSHINWEISE:
1. Befolgen Sie beim Anschluss Ihres Kaminofens bzw.
Kamins an den Schornstein bzw. das Rauchgasrohr
die Installationsanleitung. Wenn Sie von den
Anschlussanweisungen abweichen, beachten Sie die
Wärmestrahlung vom Rauchgasrohr, die auf die
umliegenden Materialien einwirkt.
2. Lesen Sie vor dem Gebrauch sorgfältig die
Bedienungsanleitung und befolgen Sie die
Anweisungen.
deckt werden. Dies kann zu einer Überhitzung
Schäden am Produkt verursachen kann.
Verwenden Sie zum Anzünden niemals Benzin,
Diesel oder andere Flüssigkeiten. Dies kann
Explosionen verursachen!
geschla genes und getrocknetes Naturholz. Briketts,
Torf, Koks, Kohle und Bauabfälle erzeugen weitaus
höhere Temperaturen und Emissionen als Naturholz.
Produkt, den Schornstein und die umliegenden
Bauten be schädigen.
gesamte Produkt erst wieder verwendet werden,
Eine Nichtbeachtung dieser Vorsichtsmaßnahmen
führt zu einem Erlöschen der Garantie und setzt
Personen sowie Eigentum Gefahren aus.
Hinweis: Auch wenn dies bei Ihnen nicht erfordert
Kaminofen-/Kamininstallateur mit der Montage zu
beauftragen oder zumindest eine Endabnahme vor
der Inbetriebnahme ausführen zu lassen.

11
Verfugen ist ein wichtiger Bestandteil der Montage und
trägt wesentlich zur Standsicherheit der Kaminanlage bei.
Beschädigungen
Die Kaminverkleidung kann während des Transports
und der Montage leicht beschädigt werden.
Diese Schäden können mit der mitgelieferten
Spachtelmasse repariert werden. Bevor Sie
feuchten Schwamm. So entfernen Sie den Staub und
Ergebnis zu erhalten, können Sie die entsprechende
dem Austrocknen verschleifen. Bei tiefer gehenden
Beschädigungen oder im Falle von erheblichen
Schäden wird empfohlen, die Beschädigung wiederholt
feuchten Schwamm oder einer Kelle glätten und nach
dem Aushärten verschleifen.
Feine Risse
Das Bauwerk um die Kaminanlage kann arbeiten. Vor
allem neu gebaute Häuser können in den ersten Jahren
Senkungsrisse aufweisen. Daher könnte Ihre
Kaminanlage an den Fugen zwischen den
Verkleidungselementen, an den Verklebungen zur
Aufstellwand und am Schornstein kleine Risse
aufweisen. Das ist völlig normal und kein Grund zur
Besorgnis.
Risse können durch Neuverfugung beseitigt werden.
Die Fugen mittels Fugenschaber auskratzen,
geeignetem Werkzeug (oder mit einer angefeuchteten
Form. Nach wenigen Tagen können die Fugen
Anstrich
24 Stunden nach der Montage und nach dem Verfugen
können Sie die Kaminanlage mit einem Anstrich
versehen. Verspachtelte Flächen werden zuvor mit
berät Sie der Farbenfachhandel oder der Malermeister
vor Ort.
-
satzrahmen zu minimieren, sollte der Heizeinsatz vor
Aufbringen eines Abdeckklebebandes einige Male zum
Aushärten des Lacks beheizt werden.
Gesimsplatten / Fassaden / Bänke aus Granit und
Marmor
Reinigen Sie diese Bauteile mit mildem Seifenwasser
Kleberreste, falls diese bei der Montage entstanden sind.
Verwenden Sie niemals säurehaltige, aggressive Mittel,
Es ist wichtig, dass Reinigungs- und Dichtungsmittel
verwendet werden, die zum Reinigen und Versiegeln
von Marmor und/oder Granit zugelassen sind. Der
dementsprechende Fachhandel berät Sie zu den
Natursteins.
Nationale und europäische Normen, örtliche und
baurechtliche Vorschriften sowie feuerpolizeiliche
Bestimmungen sind einzuhalten. Informieren Sie daher
vor dem Aufbau und der Inbetriebnahme Ihren
Schornsteinfegermeister.
Aufstell- und Bedienungsanleitung für den
Raumheizer Pisa geprüft nach DIN EN 13240
1. Aufstellhinweise
Der Raumheizer ist anschlussfertig montiert und muss
Hausschornstein angeschlossen werden. Das
waagerecht oder leicht steigend angeordnet sein.
Verbindungen sind abzudichten.
Nationale und Europäische Normen, örtliche und
baurechtliche Vorschriften sowie feuerpolizeiliche
Bestimmungen sind einzuhalten. Informieren Sie daher
vorher Ihren Bezirks-Schornsteinfegermeister. Es ist
Luftmenge ausreichend ist. Hierauf ist besonders bei
achten.
Die Schornsteinberechnung erfolgt nach DIN EN
13384-1 bzw. DIN EN 13384-2 mit dem dieser Anleitung
Beachten Sie die seperate Montageanleitung
für den Kamineinsatz.

12
2. Allgemeine Sicherheitshinweise
Durch den Abbrand von Brennmaterial wird
Wärmeenergie frei, die zu einer starken Erhitzung der
dieser Teile ohne entsprechende Schutzbekleidung oder
Hilfsmittel (hitzebeständige Handschuhe oder
anderer Betätigungsmittel) ist zu unterlassen.
Machen Sie Kinder auf diese Gefahren aufmerksam
und halten Sie sie während des Heizbetriebes von der
Feuerstätte fern.
zu 30 cm und einem Durchmesser bis zu 10 cm.
Es darf nur lufttrockenes Scheitholz verwendet werden.
Die Verfeuerung von Abfällen und insbesondere
und dem Schornstein und kann zu Gesundheitsschäden
und aufgrund der Geruchsbelästigung zu
Scheitholz mit maximal 20 % Wasser wird durch eine
mindestens einjährige (Weichholz) bzw. zweijährige
Trockenzeit (Hartholz) erreicht.
möglich ist.
4. Anheizen
Es ist unvermeidlich, dass beim ersten Anheizen durch
Austrocknen von Schutzfarbe eine Geruchsbelästigung
entsteht, die nach kurzer Betriebsdauer beendet ist.
Während des Anheizens sollte der Aufstellraum gut
der Anheizphase ist wichtig, da bei Bedienungsfehlern
höhere Emissionswerte auftreten können. Sobald
Das Anfeuern sollte immer mit etwas Papier, Kleinholz
Sekundärluft gesteuert. Lassen Sie den Raumheizer
während dieser Anbrennphase nicht unbeaufsichtigt.
5. Betrieb mehrerer Feuerstätten
Beim Betrieb mehrerer Feuerstätten in einem
ausreichend Verbrennungsluftzufuhr zu sorgen.
6. Heizen in der Übergangszeit
In der Übergangszeit, d. h. bei höheren
Temperaturanstieg zu Störungen des
Schornsteinzuges kommen, so dass die Heizgase nicht
vollständig abgezogen werden. Die Feuerstätte ist dann
schneller (mit Flammenentwicklung) abbrennt und
dadurch der Schornsteinzug stabilisiert wird. Zur
Vermeidung von Widerständen im Glutbett sollte die
7. Reinigung und Überprüfung
Der Raumheizer, die Rauchgaswege und Rauchrohre
sollten jährlich – evtl. auch öfter, z. B. nach der
Reinigung des Schornsteines – nach Ablagerungen
untersucht und ggf. gereinigt werden. Der Schornstein
Schornsteinfeger gereinigt werden. Über die
notwendigen Intervalle gibt Ihr zuständiger
Schornsteinfegermeister Auskunft. Der Raumheizer
8. Bauarten
mit anderen Öfen und Herden belegten Schornstein
möglich, sofern die Schornsteinbemessung gem. EN
12831 dem nicht widerspricht.
unbedingt mit geschlossenem Feuerraum betrieben
werden, da es sonst zur Gefährdung anderer, ebenfalls
an den Schornstein angeschlossener Feuerstätten und
zu einem Austritt von Heizgasen kommen kann.
ist DIN EN 13384-1 bzw. DIN EN 13384-2 anzuwenden.
Der Raumheizer Pisa ist eine Zeitbrand-Feuerstätte.
9. Verbrennungsluft
Da Raumheizer raumluftabhängige Feuerstätten sind,
die ihre Verbrennungsluft aus dem Aufstellraum
Verbrennungsluft sorgen. Bei abgedichteten Fenstern
Frischluftzufuhr nicht mehr gewährleistet ist, wodurch
das Zugverhalten des Raumheizers beeinträchtigt
Einbau einer Luftklappe in der Nähe des Raumheizers
oder Verlegung einer Verbrennungsluftleitung nach
(ausgenommen Heizungskeller) gesorgt werden.
Insbesondere muss sichergestellt bleiben, dass
notwendige Verbrennungsluftleitungen während des
Dunstabzugshauben, die zusammen mit Feuerstätten
im selben Raum oder Raumluftverbund installiert sind,
können die Funktion des Ofens negativ
beeinträchtigen (bis hin zum Rauchaustritt in den

13
-
heizer betrieben werden.
10. Brandschutz
Abstand zu brennbaren Bauteilen und Möbeln
Zu brennbaren Bauteilen und Möbeln ist ein seitlicher
Mindestabstand von 70cm einzuhalten, um
ausreichend Wärmeschutz zu gewähren. Nach hinten
werden.
Brandschutz im Strahlungsbereich
Abstand von 100 cm keine brennbaren Bauteile und
Möbel aufgestellt werden. Dieser Abstand kann auf 40
cm verringert werden, wenn zwischen Feuerstätte und
Strahlschutzblech aufgestellt wird.
Brandschutz außerhalb des Strahlungsbereichs
Die Mindestabstände zu brennbaren Bauteilen und
Möbeln sind auf dem Geräteschild angegeben und
Fußböden
mindestens 500 mm und seitlich auf mindestens 300
11. Ersatzteile
werden. Bitte wenden Sie sich bei Bedarf an Ihren
Fachhändler.
Die Feuerstätte darf nicht verändert werden!
12. Hinweis bei Schornsteinbrand
kann es aufgrund von Ablagerungen im Schornstein zu
die Feuerwehr. Nach dem Ausbrennen des
Schornsteines diesen vom Fachmann auf Risse bzw.
13. Nennwärmeleistung,
Verbrennungslufteinstellungen und Abbrandzeiten
Die Nennwärmeleistung des Raumheizers beträgt 5,4
kW. Sie wird bei einem Mindestförderdruck von
12 Pa erreicht. Dazu sollen nicht mehr als 2 bis 3
Holz-scheite auf einmal aufgegeben werden.
14. Technische Daten
Leistung mit N-21A Exclusive: 5,4 kW
Gewicht: 266 kg
Abgasstutzendurchmesser hinten/oben: 150 mm
Pisa
Heizeinsatz
N-21A Exclusive
Schornstein aus Stahlelementen
Kann an einen Schornstein aus Stahlelementen
angeschlossen werden.
Gewicht inklusive Heizeinsatz
Pisa 266 kg
Gewicht
Pisa wood shelf 107 kg
Sicherheitsabstand zu brennbarem Material
(FIG 2 / 2A / 2B)
Vergewissern Sie sich, dass alle Sicherheitsabstände
eingehalten werden.
-
wärmegedämmte Wände, sofern das spezielle
Warmluftgitter oben montiert ist.
Das spezielle Warmluftgitter oben ist optional erhältlich.
-
hende Informationen.
Mindestgröße der Hitzeschutzwand
Hitzeschutzwand und kann direkt vor eine brennbare
Wand montiert werden
Figurzeichnungen (FIG 1 / 1A)
Die Abbildung zeigt den ungefähren Abstand vom
Beachten Sie die Neigung des Rauchrohres,
bevor Sie ein Loch in den Schornstein bohren.
Stellen Sie die Kaminverkleidung lose auf, um
Position und Höhe des Rauchrohranschlusses
anzuzeichnen. Markieren Sie auch gleich ein Loch im
möchten.
Zuluftkit (Zubehör)

14
Informations générales
Nos habillages se composent tous de matériaux
non combustibles. Tous nos inserts et nos poêles
sont testés selon les dernières exigences
européennes. Plusieurs pays européens appliquent
cependant des règles individuelles d’installation
des inserts, des poêles et des cheminées. Vous êtes
entièrement responsable du respect de ces règles
locales concernant l’installation dans votre région /
votre pays. Nordpeis ne saurait en aucun cas
être tenu responsable de l’installation.
locaux concernant :
Réglage
pour trouver les dimensions exactes, avant de per-
dant l’utilisation, c’est pourquoi il ne doit pas s’appuyer
sur l’habillage. (Au-dessus et au-dessous du foyer, il
moins 2 mm.)
Plaque de sol
Colle acrylique
acrylique. Assurez-vous que toutes les surfaces sont bien
colle acrylique pour remplir les joints (Fig. Z).
Dommages mineurs
transport et de manutention.
Si les dommages sont profonds, nous recommandons
humide ou du papier abrasif.
CONSIGNES DE SÉCURITÉ IMPORTANTES:
1. Veuillez suivre les instructions d’utilisation du manuel
2. Avant toute utilisation, veuillez lire attentivement le
mode d’emploi et suivre les instructions.
la maison ou des dommages graves au produit.
Ne jamais utiliser d’essence, de diesel ou
d’autres liquides pour démarrer le feu. Cela peut
provoquer des explosions !
5. N’utilisez jamais d’autres combustibles que le bois
naturel sec, sous forme de bûches. Les briquettes,
avec du bois naturel, d’autres carburants peuvent
constructions environnantes.
6. En cas de dommages de la vitre ou du joint
ne doivent jamais fonctionner avec une porte ouverte
ou entrouverte autre que le rechargement du bois ou
Le non-respect de ces précautions entraînera la
perte de votre garantie et exposera les personnes
et les biens à un danger.
Conseil : Même si cela n’est pas exigé dans votre
pays, il est toujours conseillé de s’adresser à un
installateur de poêle/de foyer agréé pour le
utilisation.

15
Fissures minces
apparaissent, les gratter avec un tournevis ou similaire
(pour laisser plus d’espace pour le mastic acrylique).
Injectez du mastic acrylique et uniformisez-le avec le
Peinture
Pour limiter les dommages de peinture sur le cadre de
l’appareil avant d’appliquer scotch de protection sur le
cadre.
Traitement du marbre
car cela pourrait endommager la surface et le polissage.
pour le traitement de surface de la pierre.
NB! Voir le manuel d’installation séparé
pour le foyer
Pisa
Foyer
N-21A Exclusive
Conduit de fumée en acier
en acier.
Poids foyer inclut
Pisa 266 kg
Poids
Pisa wood shelf 107 kg
Distances de sécurité (FIG 2 / 2A / 2B)
Illustration (FIG 1 / 1A)
L’illustration montre la distance approximative entre
le sol et le centre du trou pour la connexion avec le
un trou dans le conduit. Cela permet de trouver la
bonne hauteur et la position convenable du tuyau de
raccordement dans le conduit.
Taille minimale de mur pare-feu
directement contre un mur combustible
Instructions d’assemblage:
- Pisa (FIG 3 - FIG -20)
- Pisa wood shelf (FIG 21 - FIG -29)
L’apport d’air (accessoire)
Pour plus d’informations, consultez les instructions de

16
Pisa / N-21A Exclusive =mm
FIG 1

17
Pisa + wood shelf / N-21A Exclusive =mm
FIG 1 A

18
500 mm
>400 mm
>1000 mm
(*)G
=Firewall/ Hitzenschutzwand / Mur parfeu / Palomuuri
FIG 2 Pisa / N-21A Exclusive
>400 mm
0 mm
(*)G =Glass side / Sivulasi /
300 mm
(*)G
0 mm
300 mm
(*)G

19
=Firewall/ Hitzenschutzwand / Mur parfeu / Palomuuri
FIG 2 A Pisa / N-21A Exclusive
500 mm
>700 mm
(*)G
>700 mm
250 mm
(*)G
>250 mm
0 mm
(*)G =Glass side / Sivulasi /
>1000 mm

20
=Firewall/ Hitzenschutzwand / Mur parfeu / Palomuuri
FIG 2 B Pisa + wood shelf / N-21A Exclusive
500 mm
250 mm
(*)G (*)G
0 mm
0 mm
