Notável Móveis 56100 User manual

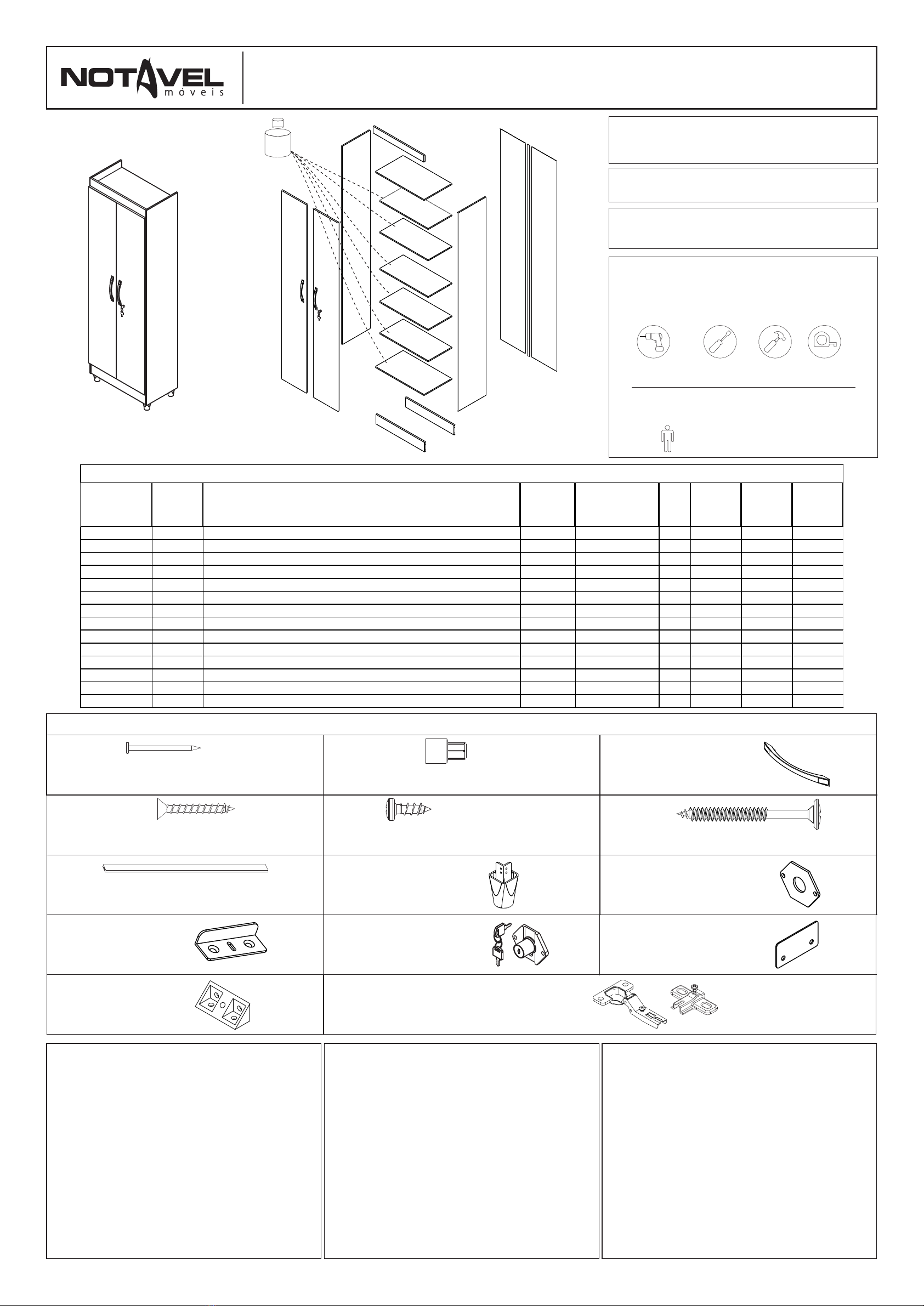

ESQUEMA DE MONTAGEM
INSTRUCCIONES DE MONTAJE
ASSEMBLY INSTRUCTIONS
RELAÇÃO DE FERRAGENS | LISTA DE HARDWARE | LIST OF HARDWARE
01. A marcação com o código do produto e o número das peças nas fitas aparentes pode ser removida
com pano e álcool.
01. La marcación con el código del producto y el número en las cintas aparentes pueden ser quitados con
paño y alcohol.
01. Marking with product code and number of parts on the apparent ribbons can be removed with cloth and
alcohol.
02. Para reclamações, ter à mão a etiqueta do produto com número do lote e data da fabricação.
02. Para cualquiera que sea la reclamación hay que tener siempre a mano la etiqueta del producto con el
número del lote y la fecha de fabricación.
02. For complaints always have the product label with the batch number and manufacturing date at hand.
03. Sr. Montador, favor conferir as peças antes da montagem, pois só efetuamos a troca do produto antes de
ser montado.
03. Señor ensamblador, favor conferir las piezas antes del montaje, pues sólo cambiamos los productos antes
de ensamblados.
03. Mr. Assembler, please check parts before assembling. We only replace products before put together.
TERMO DE GARANTIA
A presente garantia deverá ser exercida nos
prazos aqui indicados, mediante apresentação deste
certificado e da nota fiscal.
Para que o produto esteja assegurado pela
garantia conferida neste documento, o cliente deverá
adotar as seguintes orientações e cuidados quanto à
montagem, conservação e limpeza.
MONTAGEM
A montagem deverá ser feita obedecendo as
instruções do manual de montagem que será
fornecido com o produto no momento da entrega.
Para o uso adequado e conservação do móvel
deve-se evitar maus tratos, como por exemplo: bater
portas e gavetas, arrastar ou riscar o móvel, umidade
ou calor excessivos e exposição ao sol, para evitar
possível alteração na cor original dos móveis.
Não será de responsabilidade da Notável
Móveis problemas que tenham origem na utilização
dos produtos de forma inadequada ou quebra do
móvel em função do excesso de peso por colocação
de pedras de granito, mármore e outros.
- O peso suportado por cada prateleira deverá
obedecer os valores indicados na ilustração.
Também não serão de responsabilidade da
Notável Móveis, problemas que tenham origem em:
- Instalações elétricas ou hidráulicas.
- Ações de cupins ou outras pragas.
- Armazenamento e deslocamento do móvel
em lo cai s i m pró p rio s e n ã o ded e tiz a dos
periodicamente.
- Todo e qualquer recorte ou alteração nos
móveis.
- Uso de produtos de limpeza ou abrasivos não
recomendados.
CONSERVAÇÃO E LIMPEZA
Para maior durabilidade, recomenda-se que a
limpeza dos móveis seja feita da seguinte forma:
Nas partes externas (portas, laterais e frente
de gaveta), internas, vidros e espelhos, a limpeza
deverá ser feita com pano limpo e levemente
umedecido em água e sabão neutro. Em seguida,
deverá ser passado um pano limpo e seco.
Em caso de transferência do móvel para local
diverso, esta só poderá ocorrer através de
profissional especializado, sendo que para a
movimentação do móvel é necessário que o mesmo
seja levantado do chão. O produto não deve ser
arrastado, pois avarias no manuseio e transporte,
não estão contempladas na garantia.
PRAZO DE GARANTIA
O prazo de garantia será de noventa (90) dias,
conforme prevista no artigo 26 do Código do
Consumidor, a contar da efetiva entrega do produto,
desde que observadas as condições normais de uso
e conservação. Essa garantia cobre defeitos de
fabricação.
DOCUMENTO DE FIANZA
Esta garantía se ejerce dentro del periodo en el
presente documento, con la presentación de este
certificado y la factura.
Para que el producto esté garantizado por la
garantía dada en este documento, el cliente debe
tomar las siguientes directrices y precauciones de
instalación, mantenimiento y limpieza.
MONTAJE
El montaje se realizará siguiendo las
i n s t r u c c i o n e s d e e n s a m b l a j e que s e r á n
proporcionadas con la entrega del producto.
Para el uso adecuado y la conservación del
mueble se debe evitar los malos tratos, tales como:
golpear puertas y cajones, arrastrar o arañar los
muebles, humedad o el calor excesivos y la
exposición al sol para evitar un posible cambio en el
color original de los muebles.
No será responsabilidad de Notável Móveis
problemas que se originen en el uso de los productos
de forma inapropiada o ruptura del mueble en función
de exceso de peso mediante la colocación de piedras
de granito, mármol y otros.
- El peso soportado por cada estante debe
cumplir con los valores indicados en la ilustración.
Tampoco serán responsabilidad de Notável
Muebles los problemas que se originan en:
- Instalaciones eléctricas o hidráulicas.
- Acciones de termitas u otras plagas.
- Almacenamiento y cambio del mueble en
locales inapropiados y no fumigados periódicamente.
- Todo y cada corte o cambio en los muebles.
- Uso de productos de limpieza o abrasivos no
recomendados.
CUIDADO Y LIMPIEZA
Para una mayor durabilidad, se recomienda
que la limpieza de los muebles sea hecha como sigue:
En las partes externas (puertas, laterales y
frontales de cajón), internas, vidrios y espejos, la
limpieza debe ser hecha con paño limpio y
ligeramente humedecido con agua y jabón suave. A
continuación, se debe pasar un paño limpio y seco.
En el caso del traslado del mueble a otro sitio,
esto sólo puede ocurrir a través de profesionales
especializados, y para el manejo del mueble se
requiere que el mismo sea levantado del piso. El
producto no debe ser arrastrado pues daños en la
manipulación y el transporte no están cubiertos por la
garantía.
PERÍODO DE GARANTÍA
El plazo de garantía será de noventa (90) días,
conforme dispuesto en el artículo 26 del Código de
Consumidor, a contar de la fecha de entrega real del
producto, teniendo debidamente en cuenta las
condiciones normales de uso y almacenamiento. Esta
garantía cubre defectos de fabricación.
COD: 56100
MULTIUSO CHICAGO
ORGANIZADOR CHICAGO
MULTIPURPOSE CHICAGO
DIMENSÕES TOTAIS | DIMENSIONES TOTALES |
: 1880x610x390mm OVERALL DIMENSIONS
VOLUME | VOLUMEN | VOLUME: 01
WARRANTY TERM
This warranty shall be applied within the time
limits specified herein, by presentation of this
certificate and invoice.
In order for the product to be covered by the
warranty provided in this document, the client should
follow the following guidelines and precautions for
assembly, maintenance and cleaning.
ASSEMBLY
Assembly must be carried out according to the
instructions in the assembly manual which is
supplied with the product at the time of delivery.
For proper use and conservation of this
furniture, mistreatment should be avoided, such as
hitting doors and drawers, dragging or scratching the
furniture, excessive moisture or heat to avoid
possible changes in its original color.
Problems from improper use of the products
as breaking of the furniture due to the excess weight
by installation of granite, marble, and others will not
be the responsibility of Notável Móveis
- The weight withstood by each shelf/drawer
must comply with the values indicated in illustration.
It will not be responsibility of the Notável
Móveis either problem from:
- Electrical or hydraulic installations.
- Actions of termites or other pests.
- Storage and moving of the furniture in
inappropriate places and not fumigated periodically.
- Any trimming or alteration in the furniture.
- Use of cleaning agents or abrasives not
recommended.
UPKEEP AND CLEANING
For durability, it is recommended that the
furniture be cleaned this way:
In the outer parts (doors, sides and drawer
front), inside, glass and mirrors, the cleaning should
be done with a cloth clean and lightly moistened with
mild soap and water. Then a clean, dry cloth should
be used.
In case of transfer of the furniture to a different
place, this can only be done by specialized
professionals, and for the moving of the furniture it is
necessary that it is lifted off the ground. It should not
be dragged because malfunctions due to handle and
moving are not covered by the warranty.
WARRANTY TIME
The warranty time shall be ninety (90) days, as
provided in article 26 of the Consumer Code, as of the
effective delivery of the product, provided that normal
conditions of use and conservation are observed.
This warranty covers manufacturing flaws.
DESTORNILLADOR
ELETRIC SCREW
DRIVER
MARTILLO
HAMMER
DESTORNILLADOR
Y DE CRUCETA
PHILLIPS
SCREWDRIVER
CINTA MÉTRICA
MEASURING
TAPE
5M
FERRAMENTAS PARA MONTAGEM E INSTALAÇÃO
HERRAMIENTAS PARA ENSAMBLAJE E INSTALACIÓN
TOOLS FOR ASSEMBLY AND INSTALLATION
Ferramentas não fornecidas | Herramientas no proporcionadas | Tools not supplied
Montagem
Ensamblaje
Assembly
ATENÇÃO: Sugerimos montar os produtos sobre
a embalagem para evitar arranhões nas peças.
PRECAUCIÓN: Sugerimos ensamblar los
productos sobre el embalaje para evitar
rayaduras en las partes.
ATTENTION: We suggest assembling the
products on the packaging to avoid scratches on
the parts.
PÁGINA | PAGINA | PAGE: 01
PARAFUSADEIRA CHAVE PHILIPS
E FENDA MARTELO TRENA
1
2
34
5
7
5
6
6
8
9
10
11
12
13
13
5kg
CÓD PRODUTO
CÓD PRODUCTO
CODE
Nº PEÇA
NR. PIEZA
ITEM
DESCRIÇÃO
DESCRIPCIÓN
DESCRIPTION
MATERIAL
COD PEÇA
COD PIEZA
PART CODE
QTDE
CTD.
QTY.
COMP.
LARGO
LENGTH
LARG
ANCHO
WIDTH
ESP
ESP
THICK
56100 1 LATERAL ESQUERDA | LATERAL IZQUIERDA | LEFT SIDE MDP 47600-01 1 1810 375 12
56100 2 BASE INFERIOR | BASE INFERIOR | LOWER BASE MDP 47601-02 1 586 375 12
56100 3 RODAPÉ FRONTAL | RODAPIÉ FRONTAL | FRONT SKIRTING BOARD MDP 47602-03 1 586 100 12
56100 4 RODAPÉ TRASEIRO | RODAPIÉ TRASERO | REAR SKIRTING BOARD MDP 47603-04 1 586 100 12
56100 5 PRATELEIRA FIXA | REPISA FIJO | FIXED SHELF MDP 47604-05 2 586 335 12
56100 6 PRATELEIRA MÓVEL | REPISA MÓVIL | MOBILE SHELF MDP 47605-06 2 586 335 12
56100 7 PRATELEIRA CHAVE | LLAVE REPISA | KEY SHELF MDP 47611-07 1 586 375 12
56100 8 BASE SUPERIOR | BASE SUPERIOR | UPPER BASE MDP 47612-08 1 586 375 12
56100 9 LATERAL DIREITA | LATERAL DERECHA | RIGHT SIDE MDP 47606-09 1 1810 375 12
56100 10 PORTA DIREITA | PUERTA DERECHA | RIGTH DOOR MDP 47607-10 1 1633 298 15
56100 11 PORTA ESQUERDA | PUERTA IZQUIERDA | LEFT DOOR MDP 47613-11 1 1633 298 15
56100 12 RODAFORRO FRONTAL | RUEDO DEL FORRO | FRONT CEILING BOARD MDP 47608-12 1 586 72 15
56100 13 FUNDO CENTRAL | FONDO CENTRAL | CENTRAL BOTTOM HDF 47609-13 2 1650 299 3
56100 14 KIT ACESSÓRIO | KIT ACCESORIOS | ACCESSORIES SET - 47610-14 1 - - -
RELAÇÃO DE PEÇAS | LISTA DE PIEZAS | PARTS LIST
PE
PÉ PLÁSTICO QUADRADO
PATA PLÁSTICA
PLASTIC LEG 4
35
D
PREGO 23x4mm
CLAVO 23x4mm
23X4MM NAIL 8
J
BATENTE - SUP. PARA PRATELEIRA PLÁSTICO 16x8x8mm
BATIENTE - SOP. ESTANTE PLASTICO 16X8X8MM
16X8X8MM STOPPER – PLASTIC SHELF SUPPORT
PUXADOR PLÁSTICO 160mm - 235x25x20mm
MANIJA PLÁSTICA 160mm - 235x25x20mm
160mm PLASTIC HANDLE - 235x25x20mm 2
S
6
PARAFUSO 3,5X25MM CABEÇA CHATA
TORNILLO 3,5X25MM CABEZA PLANA
3.5X25MM FLAT HEAD SCREW
W54
X
PARAFUSO 4X12mm CABEÇA PANELA
4X12mm CABEZA CUCHARA
4X12mm PAN HEAD SCREW 28
PH
PARAFUSO 3,5x40mm CABEÇA FLANGEADA
TORNILLO 3,5x40mm CABEZA BRIDADA
3.5X40MM FLANGED HEAD SCREW
DF
DISTANCIADOR PLÁSTICO FECHADURA
ESPACIADOR PLÁSTICO CERRADURA
LOCK PLASTIC SPACER 1
1
SF
SUPORTE METAL BATENTE L
SOPORTE METAL BATIENTE L
L JAMB METAL SUPPORT
CF
FECHADURA METAL COM CHAVE
CERRADURA METAL CON LLAVE
METAL LOCK WITH KEY 1RF
SUPORTE METAL BATENTE RETO
SUPORTE METAL BATIENTE RECTO
STRAIGHT JAMB METAL SUPPORT 1
2
T
CANTONEIRA 15x15x40mm
ANGULAR 15x15x40mm
15X15X40MM ANGLE 6
M
DOBRADIÇA CURVA 26mm COM CALÇO 5mm - METÁLICA
BISAGRA CURVA 26mm CON CALZO 5mm - METÁLICA
26mm METAL CURVE HINGE WITH 5mm WEDGE
1
HH
PERFIL H PLÁSTICO 1650x20
PERFIL H PLÁSTICO 1650x20
1650X20 H PLASTIC PROFILE

PÁGINA | PAGINA | PAGE: 02
SF 1
X2
X12
M6
J8
1
9
7
1
3
4
2
575
8
PH14
PASSO 1
PASO 1
STEP 1
Fazer a preparação de todas as peças, com os acessórios e
as quantidades dos mesmos.
1 - Posicione os calços de dobradiça M nas marcações das
laterais 1 e 9 e fixe-os com os parafusos X (4x12mm)
2 - Insira os suportes de prateleira J nos furos indicados
abaixo.
Hacer la preparación de todas las piezas, con los accesorios
y las cantidades de los mismos.
1- Posicione los calzos de bisagra M en las marcas de las
laterales 1 y 9, y fíjese con los tornillos X (4x12mm).
2. Introduzca los soportes de estante J en los agujeros
indicados abajo.
Prepare all parts, with accessories and quantities.
1 - Position the M hinge blocks at the markings on the
side 1 and 9 and fix them with the X screws (4x12mm)
2 - Insert shelf
supports J into
the holes
indicated below.
PASSO 2
PASO 2
STEP 2
1 - Fixe o suporte batente SF na parte inferior da peça 7
com os parafusos X (4x12mm)
1 - Fije el soporte batiente L SF en la parte inferior de la
pieza 7 con los tornillos X (4x12mm).
1 - Fix the support stop SF to rear part of piece 7 with the X
(4x12mm) screws
PASSO 3
PASO 3
STEP 3
1 - Fixe a lateral 1 nas peças 2, 3, 4, 5 e 7 com os
parafusos PH (3,5x40mm)
1 - Fije la lateral 1 en las piezas 2, 3, 4, 5 y 7 con los
tornillos PH (3,5x40mm)
1 - Fix the side 1 to parts 2, 3, 4, 5, and 7 with the PH
(3,5x40mm) screws
PASSO 4
PASO 4
STEP 4
1 - Fixe a lateral 9 nas peças 2, 3, 4, 5 e 7 com os
parafusos PH (3,5x40mm)
1 - Fije la lateral 9 en las piezas 2, 3, 4, 5 y 7 con los
tornillos PH (3,5x40mm)
1 - Fix the side 9 to the parts 2, 3, 4 ,5 and 7 with the PH
(3,5x40mm) screws
X8
T2
D35
HH 1
PE 4
X16
W2
9
8
5
57
3
4
2
3
4
1
9
12
8
1
9
PH14
100
13 13
HH
13
13
HH
PASSO 5
PASO 5
STEP 5
1 - Fixe os pés PE entre as laterais e os rodapés com os
parafusos X (4x12mm)
1. Fije las patas PE entre las laterales y los rodapiés con
los tornillos X (4x12mm).
1 - Fix the PE foots between the sides and baseboards with
the X (4x12mm) screws.
PASSO 6
PASO 6
STEP 6
1 - Alinhe a peça 12 sobre
a peça 8 e entre as peças
1 e 9
2 - Fixe as peças 8 e 12
com os parafusos W
(3,5x25mm)
1- Alinee la pieza 12
sobre la pieza 8 y entre
las piezas 1 y 9.
2- Fije las piezas 8 y 12
con los tornillos W
(3,5x25mm).
1 - Align part 12 over part
8 and between parts 1
and 9
2 - Fix the parts 8 and 12
with the screws W
(3,5x25mm)
PASSO 7
PASO 7
STEP 7
1 - Fixe as peças 1 e 9 na peça 12 com as cantoneiras T e os
parafusos X (4x12mm).
2 - ATENÇÃO: Antes de fixar os fundos verifique o esquadro
do armário
3 - Alinhe uma peça 13 à lateral, ao tampo e à base do
armário e fixe-a com os pregos D
4 - Encaixe o perfil HH no fundo preso ao armário
5 - Encaixe o outro fundo 13 no perfil HH e alinhe-o a lateral,
ao tampo e a base do armário e fixe-o com os pregos D
1. Encaje la pieza 1 en la pieza 9 y fijelas usando los
angulares T con los tornillos X (4x12mm).
2. PRECAUCIÓN: antes de fijar los fondos, compruebe la
escuadra del armario.
3. Alinee una pieza 13 a la lateral, a la cubierta y a la base
del armario con clavos D.
4. Luego, encaje el perfil HH en el fondo prendido al armario.
5. Encaje el otro fondo 13 en el perfil HH y lo alinee con los
clavos D.
1 - Fix parts 1 and 9 to part 12 with the angle brackets T and
screws X (4x12mm).
2 - ATTENTION: Before fixing the funds, check the cabinet
square
3 - Align a piece 13 to the side, the top and the base of the
cabinet and fix it with nails D
4 - Fit the HH profile to the bottom attached to the cabinet
5 - Fit the other bottom 13 in the HH profile and align it to the
side, the top and the base of the cabinet and fix it with nails D
PASSO 8
PASO 8
STEP 8
1 - Encaixe as prateleiras
6 sobre os suportes de
prateleira
fixados nas laterais.
1. Encaje los estantes 6
sobre los soportes de
estante fijados en las
laterales.
1 - Fit the shelves 6 on
the shelf supports
fixed on the sides
6
3
10
1
2
DF 1
CF 1
X2
PASSO 9
PASO 9
STEP 9
1 - Retire o anel da fechadura CF
2 - Encaixe a fechadura CF no distanciador DF, e em
seguida encaixe-os no furo da porta 10. Fixe-os com os
parafusos X (4x12mm)
3 - Encaixe o anel da fechadura CF para dar acabamento
4 - A fechadura CF irá travar com o acessório SF que foi
fixado na peça 7, no passo 2.
1 - Saque el anillo de la cerradura CF
2 - Encaje la cerradura CF en el distanciador DF, y luego
encájelos en el agujero den la puerta 10. Fíjelos con los
tornillos X (4x12mm).
3 - Encaje el anillo de la cerradura CF para acabado.
4 - La cerradura CF se bloqueará con el accesorio SF que
se ha fijado en la pieza 7, en el paso 2.
1 - Remove the CF lock ring
2 - Fit the CF lock in the DF spacer, and
then fit them in the door 10 hole. Secure
them with the X screws (4x12mm)
3 - Fit the CF lock ring to finish
4 - The CF lock will lock with the SF
accessory that was fixed on part 7, in step
2.
PASSO 14
PASO 14
STEP 14
Para regulagem das portas siga as instruções conforme
números abaixo:
1 - Se precisar subir ou abaixar um pouco a porta desaperte um
pouco os parafusos indicados com o número 1, reposicione e
aperte novamente.
2 - Se precisar empurrar a porta um pouco mais para dentro ou
puxá-la para fora, desaperte um pouco o parafuso indicado
com o nº 2, reposicione e aperte novamente.
3 - Se precisar alinhar as portas um pouco mais para o centro
ou em direção as laterais, utilize uma chave philips para girar o
parafuso indicado com o nº 3 até posicionar a porta da forma
desejada.
Para ajustar las puertas, siga las instrucciones conforme los
números a continuación:
1 - Si tiene que subir o bajar un poco la puerta, afloje un poco
los tornillos que se indican con el número 1, reposicione y
vuelva a apretar.
2 - Si tiene que empujar la puerta un poco más para el interior o
hallarla afuera, afloje un poco el tornillo que se indica con el
número 2, reposicione y vuelva a apretar.
3 - Si tiene que alinear las puertas un poco más hacia el centro
o hacia los lados, use un destornillador de cruceta para girar el
tornillo indicado con el número 3 hasta posicionar la puerta de
forma deseada.
To adjust the doors, follow the instructions below:
1. If you need to raise or lower the door a little, loosen the
screws indicated with # 1, reposition and tighten again.
2. If you need to push the door a little further in or pull it out,
loosen the screw indicated with # 2, reposition it and tighten
again.
3. If you need to align the doors a little further towards the
center or toward the sides, use a Philips screwdriver to rotate
the screw indicated with # 3 until you position the door the way
you want.
1
2
3
PASSO 10
PASO 10
STEP 10
1 - Alinhe o batente reto RF na parte de trás da porta 11 e
fixe-o com os parafusos X (4x12mm)
1 - Alinee el batiente recto RF en la parte de atrás de la
puerta 11 y fíjelo con los tornillos
1 - Align the RF straight stop to rear part of door 11 and
fix it with the X (4x12mm) screws
X2
1
RF
X12
6
M10 11
11
PASSO 11
PASO 11
STEP 11
1 - Encaixe as dobradiças M nas portas e fixe-as com os
parafusos X (4x12mm)
1 - Encaje las bisagras M en las puertas y fíjelas con los
tornillos X (4x12mm)
1 - Fit the M hinges on the doors and fix it with X (4x12mm)
screws
S2
W4
10
11
M6
1
6
M
PASSO 12
PASO 12
STEP 12
1 - Alinhe os puxadores S nos furos das portas
e fixe-os com os parafusos W (3,5x25mm)
1 - Alinee las manijas S en los agujeros de las puertas y
fíjelas con los tornillos W (3,5x25mm)
1 - Align the S handles on the holes of doors and fix them
with W (3,5x25mm) screws
PASSO 13
PASO 13
STEP 13
1 - Para montar a porta, encaixe as dobradiças M nos calços M
travando-a no parafuso indicado com o número 1 abaixo:
1 - Para montar la puerta, encaje las bisagras M en los calzos M,
trabándola al tornillo indicado con el nro. 1 abajo.
1 - To assembler the door, fit the M hinges on the M wedges,
locking it on the screw, idicate with number 1 bellow
