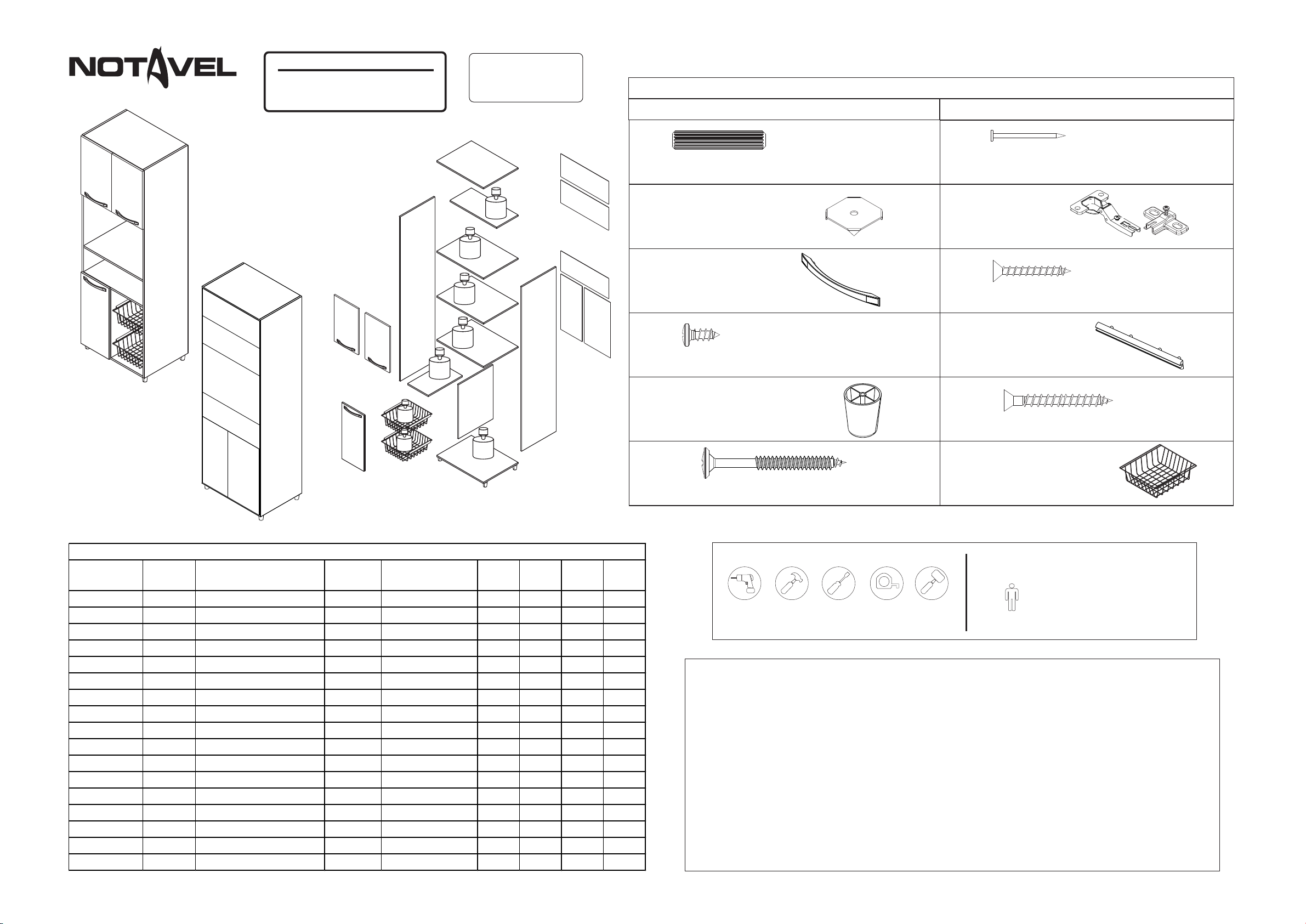

MANUAL DE MONTAGEM
55116 - FRUTEIRA TOP LINE
DIMENSÕES TOTAIS:
1870x630x465mm
VOLUME: 02 CX RELAÇÃO DE FERRAGENS
A32
CAVILHA MADEIRA 6x30mm
D70
PREGO
E
FUNDO JUNÇÃO METÁLICO 13x13mm
12 M6
DOBRADIÇA CURVA 26mm
COM CALÇO METÁLICA
S3
PUXADOR PLÁSTICO 226x25x20
W6
X24
CORREDIÇA PLÁSTICA 280x27x12mm
NN 4
PE 4
PÉ PLÁSTICO 40x40x50mm PF 4
PARAFUSO 4x35mm CABEÇA CHATA PHILIPS
PH 20
PARAFUSO 3,5x40mm CABEÇA FLANGEADA
FF
FRUTEIRA ARAMADO BRANCO
340x315x80
2
Ferramentas para montagem e instalação
5M
MARTELO
BORRACHA
* Ferramentas não fornecidas
Montagem ATENÇÃO: Sugerimos
montar os produtos sobre
a embalagem para
evitar arranhões nas peças
CÓD
PRODUTO
Nº
PEÇA DESCRIÇÃO MATERIAL CÓD PEÇA QTDE COMP LARG ESP
55116 1 LATERAL ESQUERDA Acetinado 46617-01 1 1820 445 15
55116 2 BASE INFERIOR Acetinado 46618-02 1 600 445 15
55116 3 PRATELEIRA ESQUERDA Acetinado 46619-03 1 262 440 15
55116 4 DIVISORIA INFERIOR Acetinado 46620-04 1 600 445 15
55116 5 PRATELEIRA INFERIOR Acetinado 46621-05 1 600 445 15
55116 6 BASE MICRO-ONDAS Acetinado 46622-06 1 600 445 15
55116 7 TAMPO MICRO ONDAS Acetinado 46623-07 1 600 445 15
55116 8 PRATELEIRA SUPERIOR Acetinado 46624-08 1 600 300 15
55116 9 TAMPO SUPERIOR Acetinado 46625-09 1 600 445 15
55116 10 LATERAL DIREITA Acetinado 46626-10 1 1820 445 15
55116 11 PORTA INFERIOR MDP 46627-11 1 618 277 15
55116 12 PORTA SUPERIOR MDP 46628-12 2 510 305 15
55116 14 FUNDO PRATELEIRA HDF 46630-14 1 227 622 3
55116 15 FUNDO PORTA INFERIOR HDF 46631-15 1 622 282 3
55116 16 FUNDO FRUTEIRA HDF 46632-16 1 622 342 3
55116 17 FUNDO PORTA SUPERIOR HDF 46633-17 2 257 622 3
55116 18 KIT ACESSÓRIO . 46640-18 1 . . .
RELAÇÃO DE PEÇAS
TERMO DE GARANTIA
A presente garantia deverá ser exercida nos prazos aqui indicados,
mediante apresentação deste certificado e da nota fiscal.
Para que o produto esteja assegurado pela garantia conferida neste
documento, o cliente deverá adotar as seguintes orientações e cuidados quanto à
montagem, conservação e limpeza.
MONTAGEM
A montagem deverá ser feita obedecendo as instruções do manual de
montagem que será fornecido com o produto no momento da entrega.
Para o uso adequado e conservação do móvel deve-se evitar maus tratos,
como por exemplo: bater portas e gavetas, arrastar ou riscar o móvel, umidade ou
calor excessivos e exposição ao sol, para evitar possível alteração na cor original
dos móveis.
Não será de responsabilidade da Notável Móveis problemas que tenham
origem na utilização dos produtos de forma inadequada ou quebra do móvel em
função do excesso de peso por colocação de pedras de granito, mármore e
outros.
- O peso suportado por cada prateleira deverá obedecer os valores
indicados na ilustração.
Também não serão de responsabilidade da Notável Móveis, problemas que
tenham origem em:
- Instalações elétricas ou hidráulicas.
- Ações de cupins ou outras pragas.
- Armazenamento e deslocamento do móvel em locais impróprios e não
dedetizados periodicamente.
- Todo e qualquer recorte ou alteração nos móveis.
- Uso de produtos de limpeza ou abrasivos não recomendados.
CONSERVAÇÃO E LIMPEZA
Para maior durabilidade, recomenda-se que a limpeza dos móveis seja feita
da seguinte forma:
Nas partes externas (portas, laterais e frente de gaveta), internas, vidros e
espelhos, a limpeza deverá ser feita com pano limpo e levemente umedecido em
água e sabão neutro. Em seguida, deverá ser passado um pano limpo e seco.
Em caso de transferência do móvel para local diverso, esta só poderá
ocorrer através de profissional especializado, sendo que para a movimentação do
móvel é necessário que o mesmo seja levantado do chão. O produto não deve ser
arrastado, pois avarias no manuseio e transporte, não estão contempladas na
garantia.
PRAZO DE GARANTIA
O prazo de garantia será de noventa (90) dias, conforme prevista no artigo
26 do Código do Consumidor, a contar da efetiva entrega do produto, desde que
observadas as condições normais de uso e conservação. Essa garantia cobre
defeitos de fabricação.
1
2
3
4
5
6
7
8
9
10
11
14
12
12
15
16
17
17
15kg
3kg
5kg
5kg
3kg
3kg
2kg
2kg

M2
1 - Encaixe as corrediças NN nas peças 4 e 10. Utilize
um martelo de borracha para auxiliar no encaixe da peça
2 - Fixe os calços de dobradiça M na peça 10 com os parafusos
X (4x12mm)
1 - Fixe os calços de dobradiça M na peça 1 com os parafusos
X (4x12mm)
PASSO 1
NN 4
X4
M4
PASSO 2
X8
10
4
1
1 - Insira as cavilhas A (6x30mm) nas peça 2, 3, 4, 5, 6, 7, 8 e 9
PASSO 3
A32
5
6
7
8
9
3
2
4
1 - Encaixe a peça 3 entre na peça 4
PASSO 5
1 -Encaixe a peça 2 na peça 1 e fixe-as com os parafusos PH
(3,5x40mm)
PASSO 4
PH 2
1
2
3
4
1 - Encaixe a peça 3 na peça 1 e a peça 4 na peça 2
PASSO 6
1 - Encaixe a peça 5 nas peças 1 e 4
2 - Encaixe as peças 6, 7, 8 e 9 na peça 1
3 - Fixe as peças 5, 6, 7 e 9 na peça 1 com os parafusos PH
(3,5x40mm)
PASSO 7
PH 8
1 - Encaixe a peça 10 nas peças 2, 5, 6, 7, 8 e 9
2 - Fixe a peça 10 nas peças 2, 5, 6, 7 e 9 com os parafusos PH
(3,5x40mm)
PASSO 8
PH10
4
31
2
9
8
7
6
5
1
4
9
8
7
6
5
10
2
1 - Alinhe os pés PE nos furos da base 2 e fixe-os com os
parafusos PF (4x35mm)
PASSO 9
PE 4
PF 4
PASSO 10
D70
1 - ATENÇÃO: Antes de fixar os fundos verifique o esquadro do
armário
2 - Alinhe uma peça 17 às laterais e ao tampo do armário e fixe-a
com os pregos D
3 - Em seguida faça o alinhamento das peças 17 e 14 e fixe-as
nas laterais com os pregos D
4 - Alinhe as peças 15 e 16 e fixe-as nas laterais e na base com
os pregos D
5 - Na junção entre os fundos utilize os pregos D em conjunto
com os fixadores E
E12
2
14
17
15
16
PASSO 12 1 - Alinhe os puxadores S nos furos das portas e fixe-os com
os parafusos W (3,5x25mm)
6
3
W
S
PASSO 11 1 - Encaixe as dobradiças M nas portas e fixe-as com os
parafusos X (4x12mm)
X
M
12
6
12
11
12
1 - Encaixe os cestos FF nas corrediças plásticas fixadas na
lateral e na divisão
PASSO 15
1
M6
1 - Para montar a porta, encaixe as dobradiças M nos calços M
travando-a no parafuso indicado com o número 1 abaixo:
6
M
PASSO 14 Para regulagem das portas siga as instruções conforme numeros
abaixo:
1 - Se precisar subir ou abaixar um pouco a porta desaperte um
pouco os parafusos indicados com o número 1, reposicione e
aperte novamente
2 - Se precisar empurrar a porta um pouco mais para dentro ou
puxá-la para fora, desaperte um pouco o parafuso indicado
com o nº 2, reposicione e aperte novamente
3 - Se precisar alinhar as portas um pouco mais para o
centro ou em direção as laterais, utilize uma chave
philips para girar o parafuso indicado com o nº 3 até
posicionar a porta da forma desejada
1
2
3
PASSO 13
2
FF

MANUAL DE ENSAMBLAJE
55116 - FRUTERA TOP LINE
MEDIDAS TOTALES:
1870x630x465mm
VOLUMEN: 02 CX LISTA DE PIEZAS DE FIJACIÓN
A32
CLAVIJA MADERA 6X30MM
D70
CLAVO
E
FONDO JUNCIÓN METÁLICO 13X13MM
12 M6
BISAGRA CURVA 26MM
CON CALZO – METÁLICA
S3
MANIJA PLÁSTICA 226X25X20MM
W6
X24
CORREDIZA PLÁSTICA 280X27X12MM
NN 4
PE 4
PATA PLÁSTICA 40x40x50mm PF 4
TORNILLO 4X35MM – CABEZA PLANA PHILIPS
PH 20
TORNILLO 3,5X40MM – CABEZA BRIDADA
FF
FRUTERA BLANCA DE
ALAMBRE 340X315X80
2
Herramientas para ensamblaje
5M
* Ferramentas não fornecidas
COD
PRODUCTO
NR
PIEZA DESCRIPCIÓN MATERIAL COD PIEZA CTD LARGO ANCHO ESP
55116 1 LATERAL IZQUIERDA Acetinado 46617-01 1 1820 445 15
55116 2 BASE INFERIOR Acetinado 46618-02 1 600 445 15
55116 3 ESTANTE IZQUIERDO Acetinado 46619-03 1 262 440 15
55116 4 DIVISIÓN INFERIOR Acetinado 46620-04 1 600 445 15
55116 5 ESTANTE INFERIOR Acetinado 46621-05 1 600 445 15
55116 6 BASE MICRO-ONDAS Acetinado 46622-06 1 600 445 15
55116 7 CUBIERTA MICRO-ONDAS Acetinado 46623-07 1 600 445 15
55116 8 ESTANTE SUPERIOR Acetinado 46624-08 1 600 300 15
55116 9 CUBIERTA SUPERIOR Acetinado 46625-09 1 600 445 15
55116 10 LATERAL DERECHA Acetinado 46626-10 1 1820 445 15
55116 11 PUERTA INFERIOR MDP 46627-11 1 618 277 15
55116 12 PUERTA SUPERIOR MDP 46628-12 2 510 305 15
55116 14 FONDO ESTANTE HDF 46630-14 1 227 622 3
55116 15 FONDO PUERTA INFERIOR HDF 46631-15 1 622 282 3
55116 16 FONDO FRUTERA HDF 46632-16 1 622 342 3
55116 17 FONDO PUERTA SUPERIOR HDF 46633-17 2 257 622 3
55116 18 KIT ACCESORIOS . 46640-18 1 . . .
LISTA DE PIEZAS
m u e b l e s
CÓDIGO/DESCRIPCIÓN CANTIDAD CÓDIGO/DESCRIPCIÓN CANTIDAD
TORNILLO 4X12MM CABEZA CUCHARA
TORNILLO 3,5X25MM - CABEZA PLANA
Mazo de
Goma
Destornillador Martillo Destornillador y
de Cruceta Cinta
Métrica
ENSAMBLAJE PRECAUCIÓN: sugerimos
ensamblar los productos
encima del embalaje para
evitar arañazos en las partes.
DOCUMENTO DE FIANZA
Esta garantía se ejerce dentro del periodo en el presente documento, con la
presentación de este certificado y la factura.
Para que el producto esté garantizado por la garantía dada en este documento, el
cliente debe tomar las siguientes directrices y precauciones de instalación,
mantenimiento y limpieza.
MONTAJE
El montaje se realizará siguiendo las instrucciones de ensamblaje que serán
proporcionadas con la entrega del producto.
Para el uso adecuado y la conservación del mueble se debe evitar los malos
tratos, tales como: golpear puertas y cajones, arrastrar o arañar los muebles, humedad
o el calor excesivos y la exposición al sol para evitar un posible cambio en el color
original de los muebles.
No será responsabilidad de Notável Móveis problemas que se originen en el uso
de los productos de forma inapropiada o ruptura del mueble en función de exceso de
peso mediante la colocación de piedras de granito, mármol y otros.
- El peso soportado por cada estante debe cumplir con los valores indicados en la
ilustración.
Tampoco serán responsabilidad de Notável Muebles los problemas que se
originan en:
- Instalaciones eléctricas o hidráulicas.
- Acciones de termitas u otras plagas.
- Almacenamiento y cambio del mueble en locales inapropiados y no fumigados
periódicamente.
- Todo y cada corte o cambio en los muebles.
- Uso de productos de limpieza o abrasivos no recomendados.
CUIDADO Y LIMPIEZA
Para una mayor durabilidad, se recomienda que la limpieza de los muebles sea
hecha como sigue:
En las partes externas (puertas, laterales y frontales de cajón), internas, vidrios y
espejos, la limpieza debe ser hecha con paño limpio y ligeramente humedecido con
agua y jabón suave. A continuación, se debe pasar un paño limpio y seco.
En el caso del traslado del mueble a otro sitio, esto sólo puede ocurrir a través de
profesionales especializados, y para el manejo del mueble se requiere que el mismo
sea levantado del piso. El producto no debe ser arrastrado pues daños en la
manipulación y el transporte no están cubiertos por la garantía.
PERÍODO DE GARANTÍA
El plazo de garantía será de noventa (90) días, conforme dispuesto en el artículo
26 del Código de Consumidor, a contar de la fecha de entrega real del producto,
teniendo debidamente en cuenta las condiciones normales de uso y almacenamiento.
Esta garantía cubre defectos de fabricación.
1
2
3
4
5
6
7
8
9
10
11
14
12
12
15
16
17
17
15kg
3kg
5kg
5kg
3kg
3kg
2kg
2kg

M2
1. Encaje las corredizas NN en las piezas 4 y 10. Use un
mazo de goma para ayudar en el encaje de la pieza.
2. Fije los calzos de bisagra M en la pieza 10 con los tornillos
X (4x12mm).
1. Fije los calzos de bisagra M en la pieza 1 con los tornillos
X (4x12mm).
PASO 1
NN 4
X4
M4
PASO 2
X8
10
4
1
1. Introduzca las clavijas A (6x30mm) en las piezas
2, 3, 4, 5, 6, 7, 8 y 9.
PASO 3
A32
5
6
7
8
9
3
2
4
1. Encaje la pieza 3 en la pieza 4.
PASO 5
1. Encaje la pieza 2 en la pieza 1 y fíjelas con los tornillos
PH (3,5x40mm).
PASO 4
PH 2
1
2
3
4
1. Encaje la pieza 3 en la pieza 1; y la pieza 4 en la pieza 2.
PASO 6
1. Encaje la pieza 5 en las piezas 1 y 4.
2. Encaje las piezas 6, 7, 8 y 9 en la pieza 1.
3. Fije las piezas 5, 6, 7 y 9 en la pieza 1 con los tornillos
PH (3,5x40mm).
PASO 7
PH 8
1. Encaje la pieza 10 en las piezas 2, 5, 6, 7, 8 y 9.
2. Fije la pieza 10 en las piezas 2, 5, 6, 7 y 9 con los tornillos
PH (3,5x40mm).
PASO 8
PH10
4
31
2
9
8
7
6
5
1
4
9
8
7
6
5
10
2
1. Alinee las patas PE en los agujeros de la base 2, y fíjelas con
los tornillos PF (4x35mm).
PASO 9
PE 4
PF 4
PASO 10
D70
1. PRECAUCIÓN: antes de fijar los fondos compruebe la
escuadra del armario.
2. Alinee una pieza 17 a las laterales y a la cubierta del armario y
fíjela con los clavos D.
3. A continuación, alinee las piezas 17 y 14 y fíjelas a las
laterales con los clavos D.
4. Alinee las piezas 15 y 16, y fíjelas a las laterales y en la base
con los clavos D.
5. En la junción entre los fondos, use los clavos D juntamente
con los fijadores E.
E12
2
14
17
15
16
PASO 12 1. Alinee las manijas S en los agujeros de las puertas y fíjelas
con los tornillos W (3,5x25mm)
6
3
W
S
PASO 11 1. Encaje las bisagras M en las puertas y fíjelas con los
tornillos X (4x12mm).
X
M
12
6
12
11
12
1. Encaje las fruteras de alambre FF en las bisagras fijadas
en la lateral y en la división.
PASO 15
1
M6
1. Para montar la puerta, encaje las bisagras M en los calzos
M, trabándola al tornillo indicado con el nr 1 abajo. :
6
M
PASO 14 Para ajuste de las puertas siga las instrucciones conforme
números abajo:
1. Si es necesario alzar o bajar un poco la puerta, afloje un poco
los tornillos indicados con el nr. 1, reposicione y apriete otra vez;
2. Si quiere empujar la puerta un poco más hacia adentro o
halarla hacia afuera, afloje un poco el tornillo indicado con el
nr. 2, reposicione y apriete otra vez;
Si precisar alinear la puerta un poco más hacia el centro o
hacia las laterales, utilice un destornillador Philips para
girar el tornillo indicado con el nr. 3 hasta posicionar
la puerta de la manera deseada 1
2
3
PASO 13
2
FF

ASSEMBLY INSTRUCTIONS
55116 - FRUIT BOWL TOP LINE
OVERALL DIMENSIONS:
1870x630x465mm
02 BX LIST OF HARDWARE
A32
6x30mm WOOD PEG
D70
NAIL
E
13x13mm METALLIC BOTTOM JUNCTION
12 M6
26 mm METALLIC CURVED
HINGE WITH WEDGE
S3
96mm Chromed PLASTIC HANDLE (226x25x20mm)
W6
X24
280x27x12mm PLASTIC HINGE
NN 4
PE 4
40x40x50mm PLASTIC LEG PF 4
4x35mm PHILLIPS FLAT HEAD SCREW
PH 20
3.5x40mm FLANGE HEAD SCREW
FF
340x315x80mm WHITE METAL
WIRE BASKET
2
55116 2 LOWER BASE Acetinado 46618-02 1 600 445 15
55116 3 LEFT SHELF Acetinado 46619-03 1 262 440 15
55116 4 LOWER PARTITION Acetinado 46620-04 1 600 445 15
55116 5 LOWER SHELF Acetinado 46621-05 1 600 445 15
55116 6 MICROWAVE BASE Acetinado 46622-06 1 600 445 15
55116 7 MICROWAVE TOP Acetinado 46623-07 1 600 445 15
55116 8 UPPER SHELF Acetinado 46624-08 1 600 300 15
55116 9 UPPER TOP Acetinado 46625-09 1 600 445 15
55116 10 RIGHT SIDE Acetinado 46626-10 1 1820 445 15
55116 11 LOWER DOOR MDP 46627-11 1 618 277 15
55116 12 UPPER DOOR MDP 46628-12 2 510 305 15
55116 14 SHELF BOTTOM HDF 46630-14 1 227 622 3
55116 15 LOWER DOOR BOTTOM HDF 46631-15 1 622 282 3
55116 16 SHELF BOTTOM HDF 46632-16 1 622 342 3
55116 17 UPPER DOOR BOTTOM HDF 46633-17 2 257 622 3
55116 18 ACCESSORIES SET . 46640-18 1 . . .
LIST OF PARTS
CODE NR ITEM NAME MATERIAL PART CODE QTTY LENGHT WIDTH THICK
CODE/ITEM QTTY CODE/ITEM QTTY
WARRANTY TERM
This warranty shall be applied within the time limits specified herein, by
presentation of this certificate and invoice.
In order for the product to be covered by the warranty provided in this
document, the client should follow the following guidelines and precautions for
assembly, maintenance and cleaning.
ASSEMBLY
Assembly must be carried out according to the instructions in the assembly
manual which is supplied with the product at the time of delivery.
For proper use and conservation of this furniture, mistreatment should be
avoided, such as hitting doors and drawers, dragging or scratching the furniture,
excessive moisture or heat to avoid possible changes in its original color.
Problems from improper use of the products as breaking of the furniture due to
the excess weight by installation of granite, marble, and others will not be the
responsibility of Notável Móveis
- The weight withstood by each shelf/drawer must comply with the values
indicated in illustration.
It will not be responsibility of the Notável Móveis either problem from:
- Electrical or hydraulic installations.
- Actions of termites or other pests.
- Storage and moving of the furniture in inappropriate places and not fumigated
periodically.
- Any trimming or alteration in the furniture.
- Use of cleaning agents or abrasives not recommended.
UPKEEP AND CLEANING
For durability, it is recommended that the furniture be cleaned this way:
In the outer parts (doors, sides and drawer front), inside, glass and mirrors, the
cleaning should be done with a cloth clean and lightly moistened with mild soap and
water. Then a clean, dry cloth should be used.
In case of transfer of the furniture to a different place, this can only be done by
specialized professionals, and for the moving of the furniture it is necessary that it is
lifted off the ground. It should not be dragged because malfunctions due to handle
and moving are not covered by the warranty.
WARRANTY TIME
The warranty time shall be ninety (90) days, as provided in article 26 of the
Consumer Code, as of the effective delivery of the product, provided that normal
conditions of use and conservation are observed. This warranty covers
manufacturing flaws.
Assembly ATTENTION:
We suggest
assembling the
products on the
packaging to
avoid scratches
on the parts.
Tools for assembly and installation
· Tools not included
ELECTRIC
SCREW DRIVER HAMMER PHILLIPS SCREWDRIVER
RUBBER
MALLET
5M
MEASURING
TAPE
4x12mm PHILLIPS PAN HEAD SCREW
3.5x25mm PHILLIPS FLAT HEAD SCREW
1
2
3
4
5
6
7
8
9
10
11
14
12
12
15
16
17
17
15kg
3kg
5kg
5kg
3kg
3kg
2kg
2kg

M2
1 – Fit the NN slides in the parts 4 and 10. Use a rubber mallet
to help fitting the part.
2 – Fasten de M Hinges Wedges on the part 10 with (4x12mm)
X screws.
1 - Fasten de M Hinges Wedges on the part 1 with (4x12mm)
X screws.
STEP 1
NN 4
X4
M4
STEP 2
X8
10
4
1
1 – Insert (6x30mm) A Pegs in the parts 2, 3, 4, 5, 6, 7, 8, and 9.
STEP 3
A32
5
6
7
8
9
3
2
4
1 - Fit the part 3 to the part 4.
STEP 5
1 – Fit part the PART 2 to the part 1 and fasten them with
(3.5x40mm) PH screws.
STEP 4
PH 2
1
2
3
4
1 – Fit the part 3 to the part 1, and the part 4 in the part 2.
STEP 6
1 – Fit the part 5 to the parts 1 and 4.
2 – Fit the parts 6, 7, 8 and 9 in the part 1.
3 – Fasten the parts 5, 6, 7 and 9 in the part 1 with (3.5x40mm)
PH screws.
STEP 7
PH 8
1 – Fit the part 10 to the parts 2, 5, 6, 7, 8 and 9.
2 – Fasten the part 10 in the parts 2, 5, 6, 7 and 9 with
(3.5x40mm) PH screws.
STEP 8
PH10
4
31
2
9
8
7
6
5
1
4
9
8
7
6
5
10
2
1 – Place the PE legs on the base 2 holes and fasten them
with (4x35mm) PF screws.
STEP 9
PE 4
PF 4
STEP 10
D70
1 – ATTENTION: Before fastening the bottoms check the cabinet
square.
2 – Align one part 17 to the sides and to the top of the cabinet.
Fasten it with D nails.
3 – Then align the parts 17 and 14, and fasten them to the sides
with D nails.
4 - Align the parts 15 and 16, and fasten them to the sides and
on the base with D nails.
5 – Use D nails plus E fasteners on the junctions between the
bottoms.
E12
2
14
17
15
16
STEP 12 1 – Place the S handles on the doors holes and fasten them
with (3.5x25mm) W screws.
6
3
W
S
STEP 11 1 - Fit the hinges M on the doors and fasten them with
(4x12mm) X screws.
X
M
12
6
12
11
12
1 – Fit the FF baskets on the plastic slides fastened on the
sides and partition.
STEP 15
1
M6
1 - To fit the door, fit the M hinges to the M wedges by locking
it to the screw indicated with # 1 below.
6
M
STEP 14 To adjust the doors, follow the instructions below:
1. If you need to raise or lower the door a little, loosen the screws
indicated with # 1, reposition and tighten again.
2. If you need to push the door a little further in or pull it out,
loosen the screw indicated with # 2, reposition it and tighten
again.
3. If you need to align the doors a little further towards the
center or toward the sides, use a Philips screwdriver to rotate
the screw indicated with # 3 until you position the door
the way you want. 1
2
3
STEP 13
2
FF
