ProfiClear Premium L
Standing Bed Module
Discharge Module
DE
Gebrauchsanleitung
HU
Használati útmutató
EN
Operating
instructions
PL
(ÌæìâñÂÀñċĂìÂÓü̵
FR
Notice d'emploi
CS
Návod k pouĊití
NL
Gebruiksaanwijzing
SK
Návod na pouĊitie
ES
Instrucciones de uso
SL
Navodila za uporabo
PT
Instruções de uso
HR
Uputa o upotrebi
IT
Istruzioni d'uso
RO
(Ìæìâñïµñ̵¡¥®ÓÅÓæµÌï
DA
Brugsanvisning
BG
ʉʥʰʨʘʖʣʛʝʖʩʥʤʨʦʛʗʖ
NO
Bruksanvisning
UK
ʅʤʧʻʗʣʞʠʝʛʠʧʥʡʩʖʨʖʬʻʼ
SV
Bruksanvisning
RU
ʆʩʠʤʘʤʚʧʨʘʤʥʤʳʠʧʥʡʩʖʨʖʬʞʞ
FI
Käyttöohje
CN
使用说明书

2
DE
WARNUNG
Original-Anleitung.
WARNUNG
Trennen Sie alle elektrischen Geräte im Wasser vom Stromnetz, bevor
Sie ins Wasser greifen. Andernfalls drohen schwere Verletzungen
oder Tod durch Stromschlag.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden Gefahren
verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und
Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung
durchgeführt werden.
Bestimmungsgemäße Verwendung
Verwenden Sie das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt:
Zur Reinigung von Gartenteichen.
Unter Einhaltung der technischen Daten. (→ Technische Daten)
Für das Gerät gelten folgende Einschränkungen:
Betrieb nur mit Wasser bei einer Wassertemperatur von +4 °C … +35 °C.
Niemals mit anderen Flüssigkeiten als Wasser betreiben.
Nicht für gewerbliche oder industrielle Zwecke verwenden.
Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stof-
fen einsetzen.

DE
3
Produktbeschreibung
Übersicht

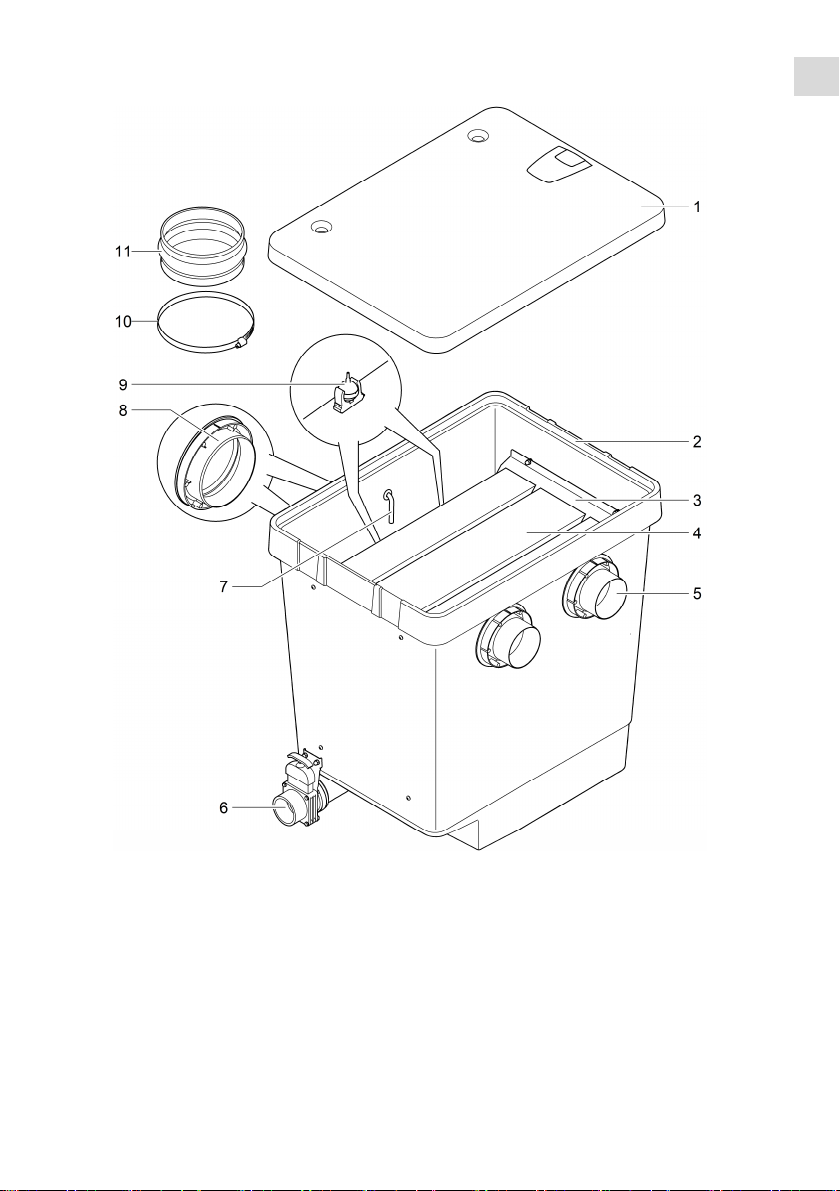

ProfiClear Premium L Standing Bed Module
Proficlear0293

4
Beschreibung
1 Behälterdeckel
2 Behälter
3 Halterung für ClearWave-Filterelemente
4 3× ClearWave-Filterelemente
5 2× Auslauf DN 150
6 Schmutzauslauf DN75 mit Absperrschieber
7 1 × Luftanschluss für den Belüfter
Übergangsstück Ø 9 mm zum Luftschlauch der Belüftersteine
8 2× Einlauf Ø 180 mm
9 2× Belüfterstein
Reichert das Wasser im Behälter mit Sauerstoff an
10 4× Schlauchschelle zur Befestigung der Übergangsmuffe am Einlauf
11 2× Übergangsmuffe zum Anschluss des Behälters an das vorherige Filtermodul

DE
5
ProfiClear Premium L Discharge Module
Proficlear0292

6
Beschreibung
1 Behälterdeckel
2 Behälter
3 Halterung für ClearWave-Filterelemente
4 3× ClearWave-Filterelemente
5 2× Auslauf DN 110
6 Schmutzauslauf DN75 mit Absperrschieber
7 1 × Luftanschluss für den Belüfter
Übergangsstück Ø 9 mm zum Luftschlauch der Belüftersteine
8 2× Einlauf Ø 180 mm
9 2× Belüfterstein
Reichert das Wasser im Behälter mit Sauerstoff an
10 4× Schlauchschelle zur Befestigung der Übergangsmuffe am Einlauf
11 2× Übergangsmuffe zum Anschluss des Behälters an das vorherige Filtermodul
Eigenschaften
Das ProfiClear Premium L Standing Bed Module bzw. ProfiClear Premium L Discharge Module
dient der biologischen Filterung des Teichwassers.
Drei integrierte ClearWave-Festbettfilter sorgen für eine optimale Wasserklarheit. Durch Anrei-
cherung des Wassers mit Luft über die beiden Belüftersteine wird die Wasserbewegung im Behäl-
ter und somit die Besiedelung der Festbettfilter mit Bakterien optimiert.
Transport
WARNUNG
Durch das hohe Gewicht des Geräts sind beim Tragen Schädigungen der Wirbelsäule oder Quet-
schungen von Gliedmaßen möglich. Das Gerät hat ein Gewicht von mehr als 25 kg.
Tragen Sie den Behälter mit mindestens zwei Personen, um die Wirbelsäule zu entlasten.
Schützen Sie Ihre Gliedmaßen vor Quetschungen.
Transportieren Sie den Behälter nicht, wenn er mit Wasser gefüllt ist.

DE
7
Montage
Vor dem Aufstellen, Anschließen des Filtermoduls müssen Sie einige Komponenten montieren:
ProfiClear Premium L Tätigkeit
Standing Bed Module Discharge Module
  (→
Absperrschieber für den Schmutzauslauf montieren)
  (→
Einlauf Ø 180 mm montieren)
  (→
Auslauf DN 150 montieren)
  (→
Auslauf DN 110 montieren)

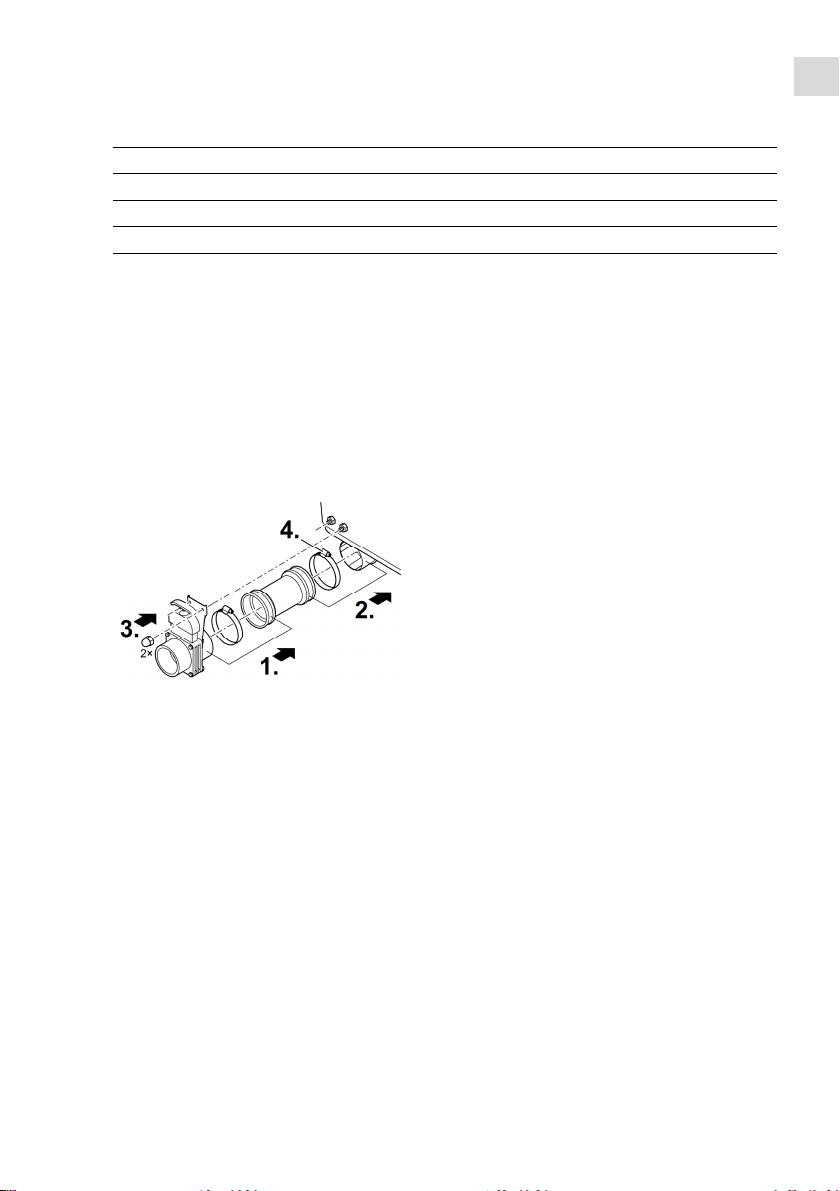

Absperrschieber für den Schmutzauslauf montieren
So gehen Sie vor:
1. Schieben Sie den Absperrschieber in die Rohrmuffe und sichern Sie ihn mit der Schlauchschelle.
2. Schieben Sie die Rohrmuffe mir der Schlauchschelle auf den Stutzen am Behälter.
3. Schrauben Sie das Halteblech des Absperrschiebers mit den Hutmuttern an den beiden Gewin-
debolzen fest.
4. Sichern Sie die Rohrmuffe mit der Schlauchschelle.
ProfiClear0006

8

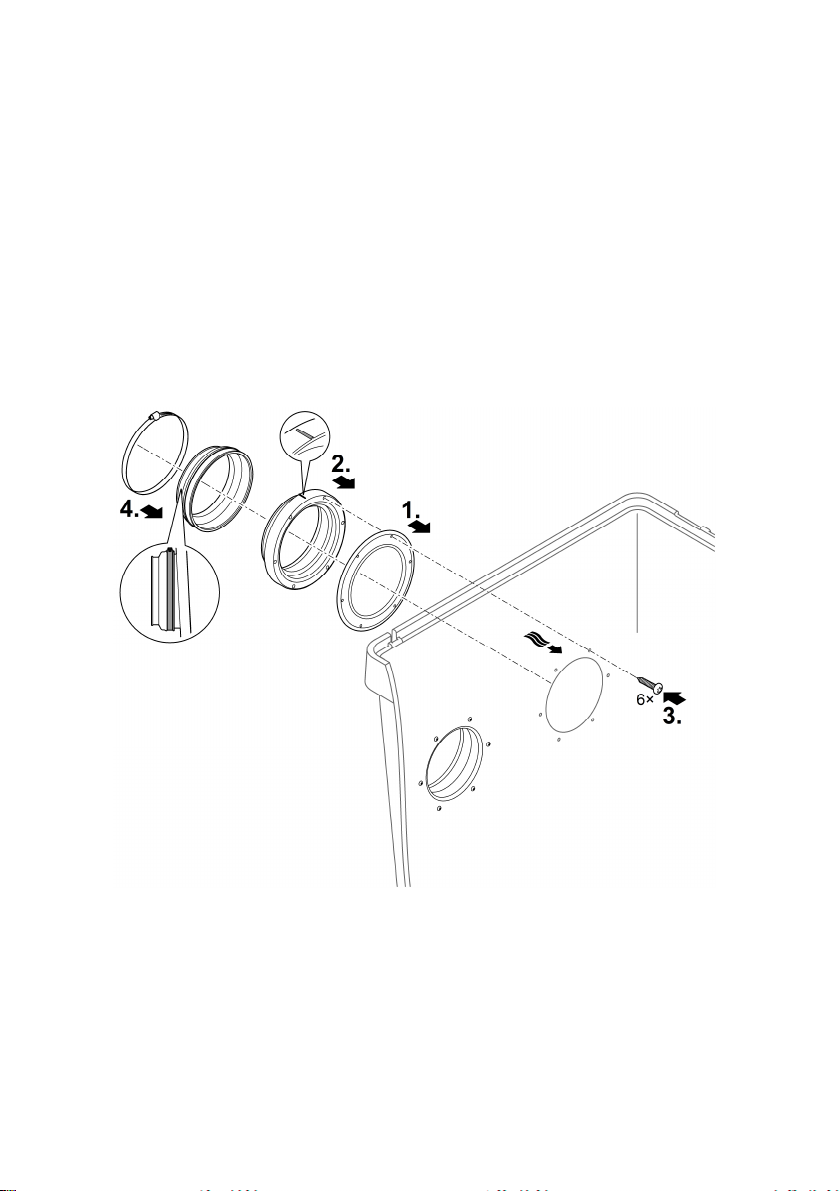

Einlauf Ø 180 mm montieren
So gehen Sie vor:
1. Setzen Sie die Dichtung von außen in Behälterwand ein.
2. Setzen Sie den Einlauf auf die Dichtung.
– Die Markierung muss nach oben zeigen und auf die Bohrungen in der Behälterwand ausge-
richtet sein.
3. Schrauben Sie den Einlauf mit drei Linsenschrauben an der Behälterwand fest.
– Ziehen Sie die Schrauben über Kreuz fest, damit sich die Dichtung gleichmäßig anlegt.
– Wenn Sie einen Akkuschrauber verwenden: Stellen Sie den Akkuschrauber nicht auf "Boh-
ren", um eine Beschädigung der selbstgeschnittenen Gewinde zu vermeiden. Ziehen Sie an-
schließend die Schrauben mit einem Torx-Schraubendreher nach.
4. Schieben Sie die Gummimuffe über den Einlauf und fixieren sie mit der Schlauchschelle.
– Drehen Sie die Schlauchschelle so, dass die Schraube von der Seite aus zugängig ist. Später
folgende Montagearbeiten werden so erleichtert.
Proficlear0295

DE
9

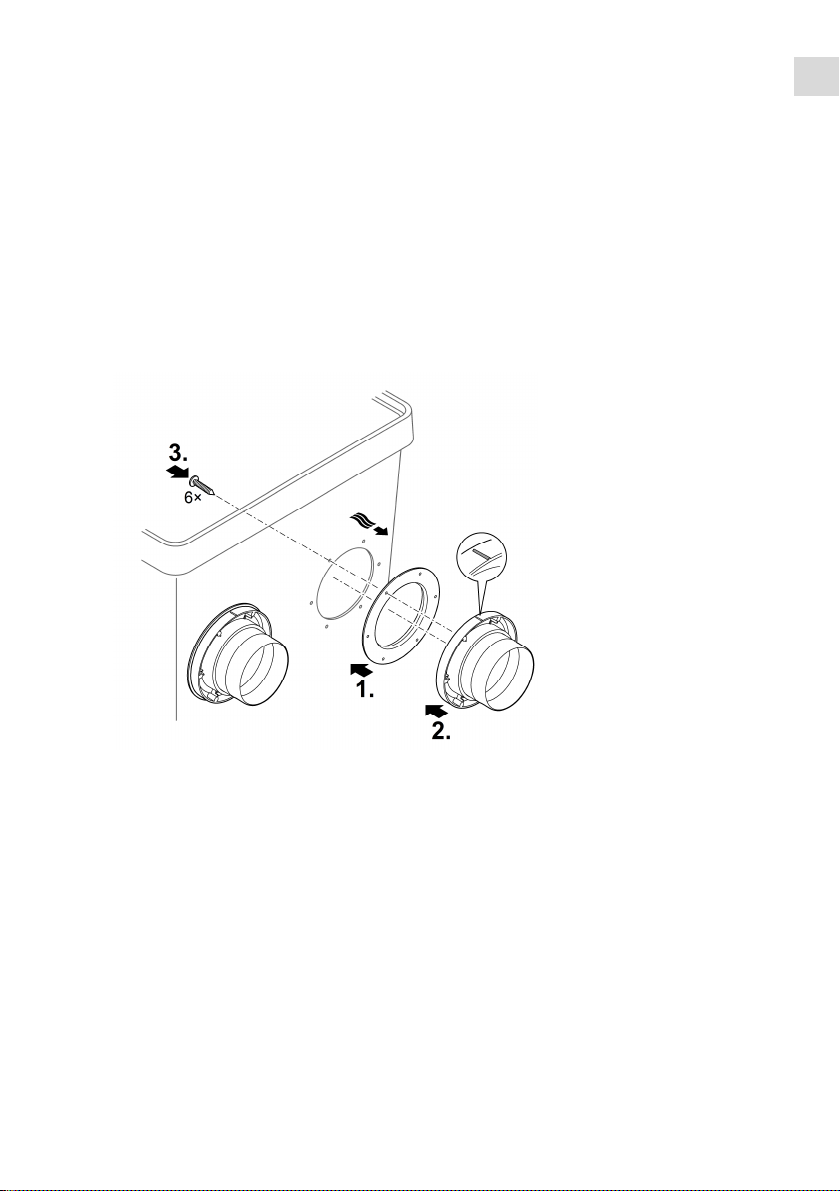

Auslauf DN 150 montieren
(Nur ProfiClear Premium L Standing Bed Module)
So gehen Sie vor:
1. Setzen Sie die Dichtung von außen in Behälterwand ein.
2. Setzen Sie den Auslauf auf die Dichtung.
– Die Markierung muss nach oben zeigen und auf die Bohrungen in der Behälterwand ausge-
richtet sein.
3. Schrauben Sie den Auslauf mit drei Linsenschrauben von innen an der Behälterwand fest.
– Ziehen Sie die Schrauben über Kreuz fest, damit sich die Dichtung gleichmäßig anlegt.
– Wenn Sie einen Akkuschrauber verwenden: Stellen Sie den Akkuschrauber nicht auf "Boh-
ren", um eine Beschädigung der selbstgeschnittenen Gewinde zu vermeiden. Ziehen Sie an-
schließend die Schrauben mit einem Torx-Schraubendreher nach.
Proficlear0297

10
Auslauf DN 110 montieren
(Nur ProfiClear Premium L Discharge Module)
So gehen Sie vor:
1. Schieben Sie den O-Ring auf den Auslauf.
2. Setzen Sie den Auslauf von außen in Behälterwand.
– Die Markierung muss nach oben zeigen und auf die Bohrungen in der Behälterwand ausge-
richtet sein.
3. Schrauben Sie den Auslauf mit drei Linsenschrauben von innen an der Behälterwand fest.
– Ziehen Sie die Schrauben über Kreuz fest, damit sich die Dichtung gleichmäßig anlegt.
– Wenn Sie einen Akkuschrauber verwenden: Stellen Sie den Akkuschrauber nicht auf "Boh-
ren", um eine Beschädigung der selbstgeschnittenen Gewinde zu vermeiden. Ziehen Sie an-
schließend die Schrauben mit einem Torx-Schraubendreher nach.
Proficlear0296
Aufstellen und Anschließen
Aufstellung planen
Planen Sie die Aufstellung des Filtersystems. Durch eine sorgfältige Planung und Berücksichti-
gung der Umgebungsbedingungen erreichen Sie optimale Betriebsbedingungen.
Grundsätzliche Bedingungen, die einzuhalten sind:
Die Filtermodule haben im gefüllten Zustand ein hohes Gewicht. Wählen Sie einen geeigneten
Untergrund (mindestens Plattierung, besser Betonierung), um ein Absacken zu vermeiden.
Planen Sie ausreichend Bewegungsfreiraum ein, um Reinigungs- und Wartungsarbeiten durch-
führen zu können.
Leiten Sie das Schmutzwasser in die Kanalisation oder so weit vom Teich entfernt ab, dass es
nicht in den Teich zurückfließen kann.
– Wenn Sie Grobschmutz und Schmutzwasser in eine gemeinsame Rohrleitung zusammen-
führen, hierfür mindestens Rohrleitungen DN 110 verwenden.

DE
11

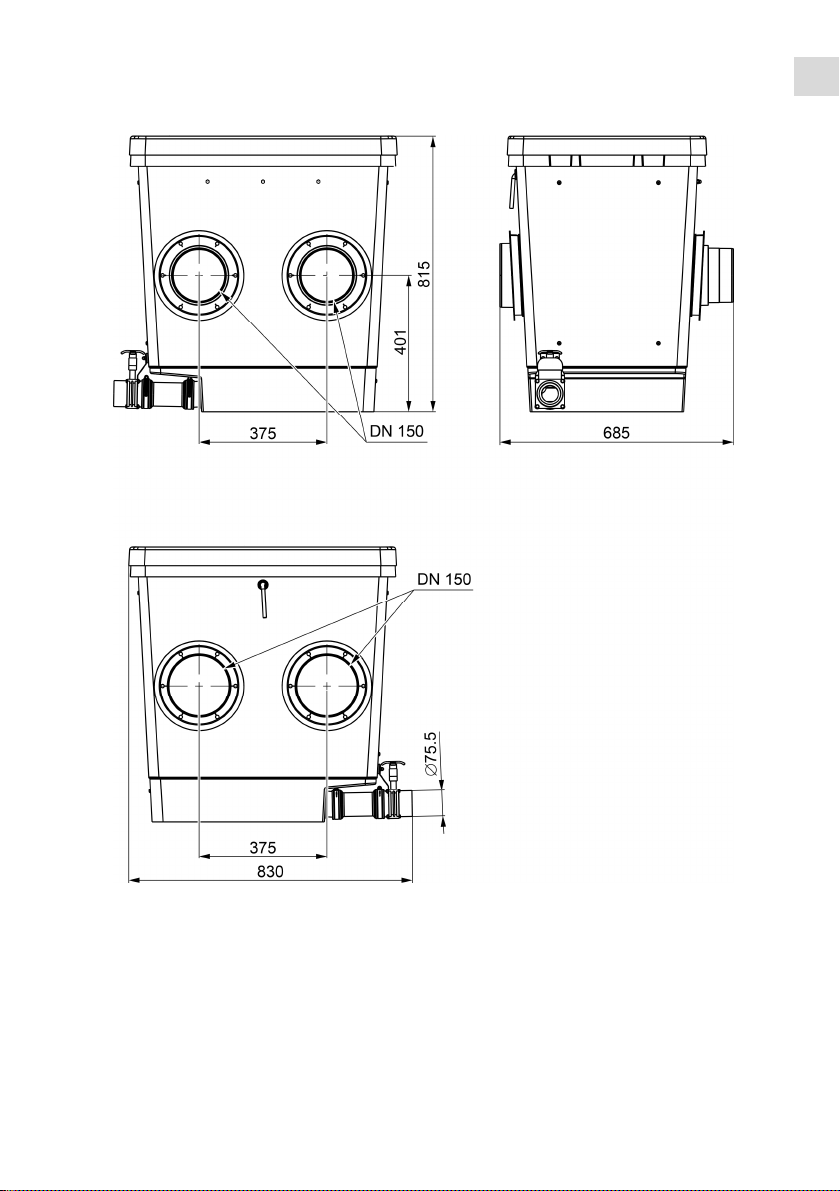

Abmessungen
ProfiClear Premium L Standing Bed Module
Proficlear0300

12
ProfiClear Premium L Discharge Module
Proficlear0301

DE
13
Hinweise zu Rohrleitungen
Verwenden Sie geeignete Rohrleitungen.
Verwenden Sie keine rechtwinkligen Rohrstücke. Hocheffizient sind Bögen mit einem maxima-
len Winkel von 45°.
Verkleben Sie Kunststoffrohre für eine dauerhafte und sichere Verbindung oder verwenden Sie
Muffenverbindungen mit Auszugssicherung.
Stehendes Wasser kann bei starkem Frost nicht ausweichen und lässt Rohrleitungen platzen.
Verlegen Sie daher Rohrleitungen und Schläuche mit einem Gefälle (50 mm/m), so dass sie
leerlaufen können.
Beim Gravitationssystem muss der Zulauf vom Teich und ggf. der Rücklauf zum Teich bei War-
tungs- und Reparaturarbeiten abgesperrt werden können. Installieren Sie daher geeignete Ab-
sperrschieber.
Filtermodul aufstellen und mit vorherigem Filtermodul verbinden
So gehen Sie vor:
1. Schieben Sie die Übergangsmuffe auf den Einlauf und befestigen Sie die Übergangsmuffe mit
der Schlauchschelle.
– Für spätere Montagearbeiten: Drehen Sie die Schlauchschelle so, dass die Schlauchschellen-
schraube von der Seite aus zugängig ist.
2. Schieben Sie das Filtermodul an das vorherige Filtermodul, so dass dessen Auslauf bis zum An-
schlag in der Übergangsmuffe des Filtermoduls sitzt.
– Die Schmutzwasserabläufe aller Filtermodule müssen auf der gleichen Seite liegen.
3. Befestigen Sie am Auslauf des vorherigen Filtermoduls die Übergangsmuffe mit der Schlauch-
schelle.
– Für spätere Montagearbeiten: Drehen Sie die Schlauchschelle so, dass die Schlauchschellen-
schraube von der Seite aus zugängig ist.
ProfiClear0005

14
Schmutzauslauf anschließen
Über den Schmutzauslauf DN 75 mit Absperrschieber am Behälter unten kann bei Bedarf (Reini-
gung, Reparatur, Überwintern) das Wasser im Behälter abgelassen werden.
Schließen Sie eine geeignete Rohrleitung DN 75 an und leiten Sie das Schmutzwasser in die Ab-
wasserkanalisation.
Binden Sie die Rohrleitung DN 75 und die Rohrleitung DN 110 vom Trommelfilter für den
Grobschmutz an eine gemeinsame Rohrleitung DN 110 an und leiten Sie das Schmutzwasser
in die Abwasserkanalisation. Dadurch wird eine komfortable Druckspülung für die Rohrlei-
tung erreicht.
Belüfter anschließen
Der Betrieb mit Belüfter unterstützt die Wasserzirkulation im Behälter und ist optimal für eine
gleichmäßige Besiedelung der ClearWaves mit Bakterien.
Empfohlener Belüfter: AquaOxy 500
So gehen Sie vor:
Verbinden Sie den Luftschlauch vom Belüfter mit dem Luftanschluss und hängen Sie den Luft-
anschluss in die Aussparung am Behälter.
– Verwenden Sie für einen Luftschlauch 4 mm den 4/9-mm-Adapter.
– Fixieren Sie den Luftschlauch an den Anschlüssen ggf. mit Kabelbindern.
Proficlear0298

DE
15
Inbetriebnahme
So gehen Sie vor:
1. Schließen Sie den Absperrschieber für Schmutzauslauf DN 75.
2. Kontrollieren Sie das gesamtes Filtersystem (Rohrleitungen und Schläuche) auf Vollständig-
keit.
3. Füllen Sie die Filtermodule mit Wasser.
– Gepumptes System: Filterpumpe einschalten.
– Gravitationssystem: Absperrschieber (Zulauf und Rücklauf) der Filterreihe öffnen, um Was-
serfluss zu ermöglichen.
4. Prüfen Sie alle Rohrleitungen, Schläuche und Anschlüsse auf Dichtheit.
– Quelldichtungen können zu Beginn undicht sein, da sie erst bei Wasserkontakt vollständig
abdichten.
5. Schalten Sie alle weiteren elektrischen Geräte des Filtersystems ein, sobald alle Filterbehälter
mit Wasser gefüllt sind.
– Lassen Sie UVC-Klärer für mindestens 24 Stunden ausgeschaltet, wenn Sie Filterstarter (z. B.
OASE BioKick) verwenden. Dadurch wird die Besiedelung der Filtermaterialien mit Mikroor-
ganismen nicht gestört.
Reinigung und Wartung
Abgestorbene Biomasse sinkt zu Boden und muss entfernt werden. Hierzu einmal im Monat
Schmutzauslauf DN 75 für ca. 10 Sekunden öffnen.
Nur bei außergewöhnlicher Verschmutzung müssen Sie das gesamte Filtersystem zum Reini-
gen und Warten außer Betrieb nehmen.
Verwenden Sie keine chemischen Reinigungsmittel, da diese die Filterbakterien abtöten.

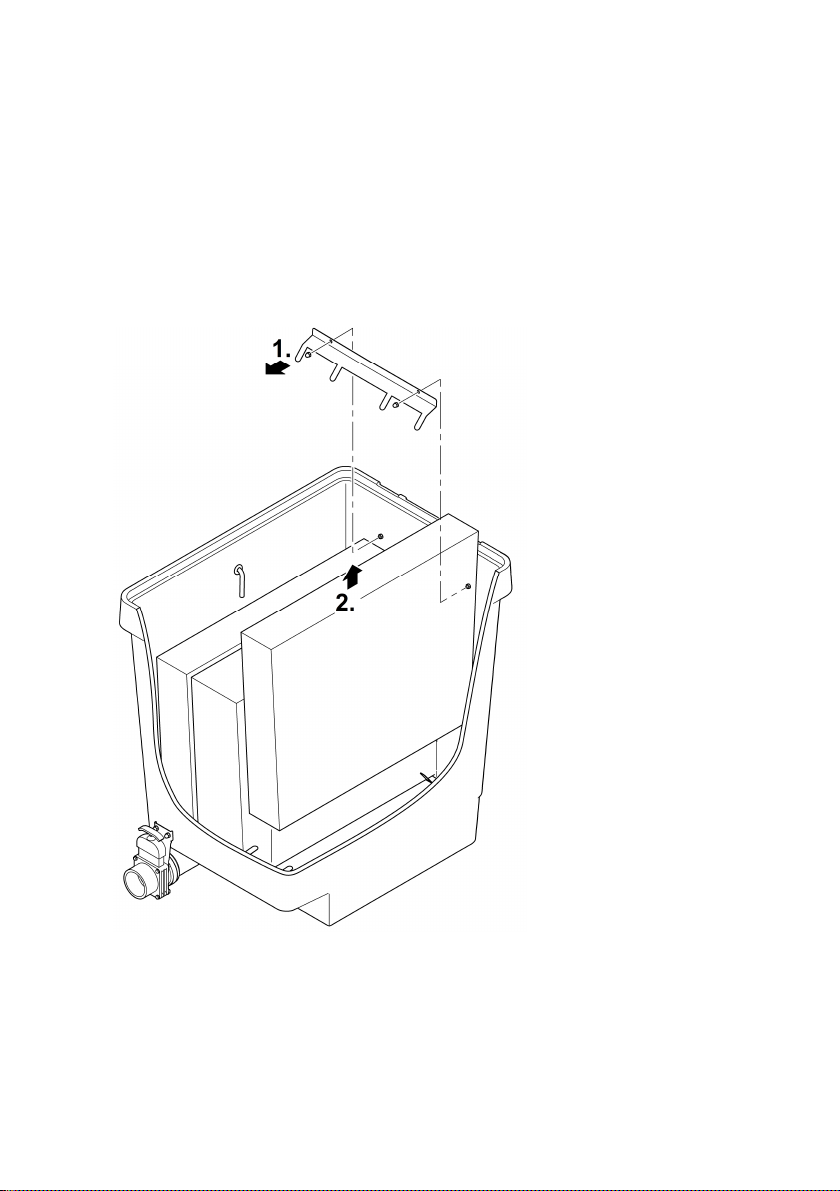

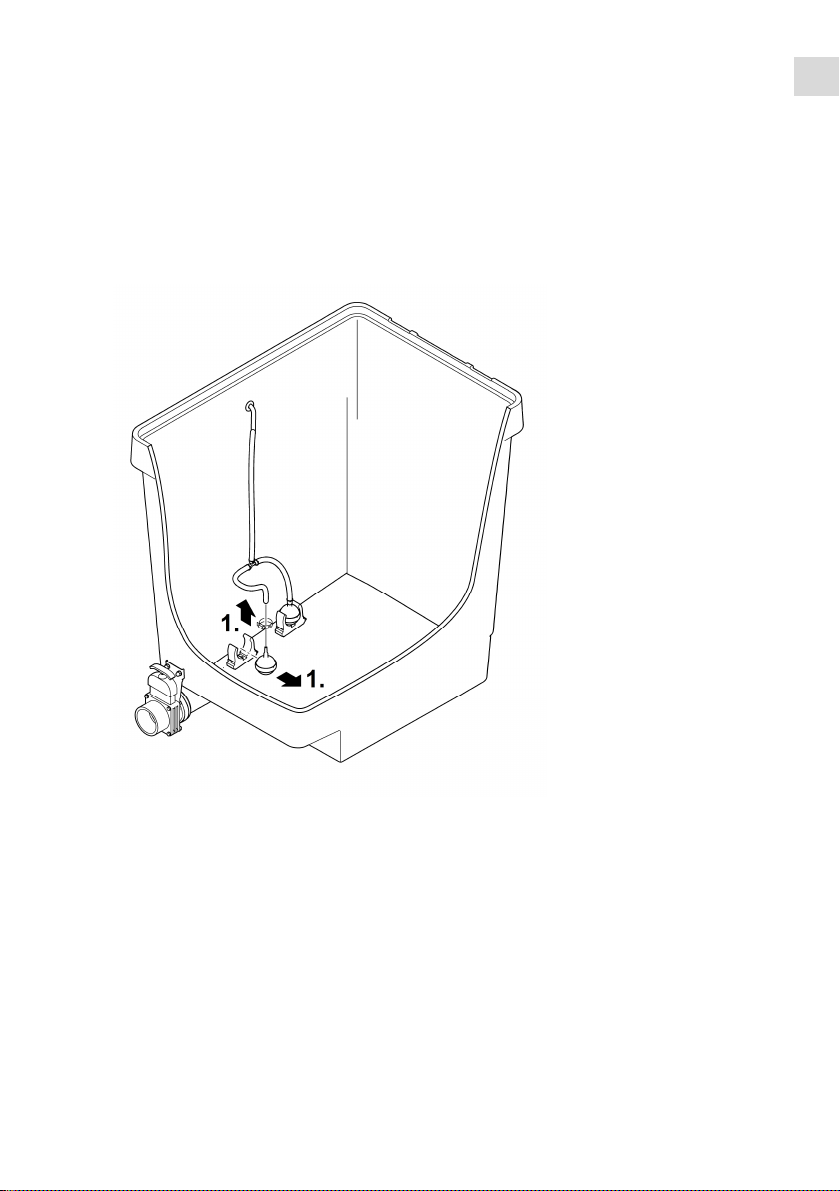

Behälter reinigen
So gehen Sie vor:
1. Schalten Sie die Filterpumpen aus und alle weiteren elektrischen Geräte des Filtersystems aus
(z. B. UVC-Klärer).
2. Nur Gravitationssystem: Schließen Sie die Absperrschieber (Zulauf und Rücklauf) des Filtersys-
tems, um weiteren Wasserfluss zu verhindern.
3. Öffnen Sie am Behälter den Absperrschieber des Schmutzauslaufs DN 75 und entsorgen Sie das
Schmutzwasser in zulässiger Weise.
4. Bauen Sie ggf. die ClearWave-Filterelemente aus. (→ ClearWave ausbauen und reinigen)
5. Führen Sie die notwendigen Reinigungsmaßnahmen durch.
6. Schließen Sie den Absperrschieber des Schmutzwasserauslaufs DN 75.
7. Nehmen Sie das Filtersystem wieder in Betrieb. (→ Inbetriebnahme)

16
ClearWave ausbauen und reinigen
Die ClearWave-Filterelemente müssen in der Regel nicht gereinigt werden. Im Zuge der Reini-
gung des Behälters können die Filterelemente ausgebaut und mit einem kräftigen Wasserstrahl
abgespült werden.
So gehen Sie vor:
1. Entfernen Sie auf beiden Seiten im Behälter die Hutmuttern M6 und die Halterungen abneh-
men.
2. Nehmen Sie die ClearWave-Filterelemente heraus.
3. Bauen Sie die ClearWaveFilterelemente in umgekehrter Reihenfolge ein.
– Die Filterelemente müssen in den Halterungen unten im Behälter korrekt sitzen.
Proficlear0294

DE
17
Belüfterstein ersetzen
Vorbereitende Arbeiten:
ClearWave ausbauen. (→ ClearWave ausbauen und reinigen)
So gehen Sie vor:
1. Ziehen Sie den Belüfterstein aus der Klemmenhalterung.
2. Ziehen Sie den Schlauch vom Belüfterstein ab und stecken Sie ihn auf den neuen Belüfterstein.
– Fixieren Sie den Schlauch am Anschluss mit einem Kabelbinder.
3. Drücken Sie den Belüfterstein in Klemmenhalterung.
Proficlear0299

18
Lagern/Überwintern
Die Außerbetriebnahme ist davon abhängig, ob das Gerät vor Frost geschützt oder nicht ge-
schützt ist.
Das Gerät steht geschützt vor Frost (z. B. in einer Garage oder Einhausung)
Der Betrieb des Geräts ist möglich, wenn die minimale Wassertemperatur von +4 °C eingehalten
wird.
Das Gerät steht nicht geschützt vor Frost (z. B. Aufstellung im Freien)
Nehmen Sie das Gerät außer Betrieb bei Wassertemperaturen unter +8 °C oder spätestens bei zu
erwartendem Frost.
Lassen Sie Wasser im Gerät, in den Schläuchen, Rohrleitungen und Anschlüssen so weit wie
möglich ab.
Öffnen Sie alle Absperrschieber, um Wasseransammlungen zu vermeiden.
Decken Sie den Behälter ab, so dass kein Regenwasser eindringen kann.
Schützen Sie Leitungen und Absperrschieber vor Frost, bei denen Sie das Wasser nicht ablas-
sen können.
Störungsbeseitigung
Störung Mögliche Ursache Abhilfe
Kein Wasserfluss Filterpumpe nicht eingeschaltet Filterpumpe einschalten, Netzste-
cker einstecken
Zulauf zum Filtersystem oder Rück-
lauf zum Teich verstopft
Zulauf bzw. Rücklauf reinigen
Wasserfluss ungenügend Bodenablauf, Rohrleitung bzw.
Schlauch verstopft
Reinigen, evtl. ersetzen
Schlauch geknickt Schlauch prüfen, evtl. ersetzen
Zu hohe Verluste in den Leitungen Leitungslänge auf nötiges Mini-
mum reduzieren
Es wird kein Wasser aus dem Be-
hälter herausbefördert
Filterpumpe im Behälter defekt Siehe Gebrauchsanleitung zur Fil-
terpumpe

DE
19
Technische Daten
ProfiClear Premium L Standing Bed Module Discharge Module
Einlauf Anzahl 2 2
Anschluss mm DN 150 DN 150
Auslauf Anzahl 2 2
Anschluss DN 150 DN 110
Schmutzauslauf Anzahl 1 1
Anschluss DN 75 DN 75
ClearWave Anzahl 3 3
Durchflussmenge Minimum l/h 10000 10000
Maximum l/h 33000 25000
Abmessungen Länge mm 830 830
Breite mm 685 656
Höhe mm 815 815
Gewicht ohne Wasser kg 46 45
mit Wasser, ohne Geräte kg 246 245
Ersatzteile
Mit Originalteilen von OASE bleibt das Gerät sicher und arbeitet weiterhin zuver-
lässig.
Ersatzteilzeichnungen und Ersatzteile finden Sie auf unserer Internetseite.
www.oase.com/ersatzteile
Entsorgung
Unterstützen Sie unser Bemühen um eine intakte Umwelt und beachten Sie die folgenden Ent-
sorgungshinweise!
Entsorgen Sie das Gerät gemäß den nationalen gesetzlichen Bestimmungen.

20
EN
WARNING
Original operating manual.
WARNING
Disconnect all electrical units in the water from the power supply be-
fore reaching into the water. Otherwise there is a risk of injuries or
death by electrocution.
This unit can be used by children aged 8 and above and by persons
with reduced physical, sensory or mental capabilities or lack of expe-
rience and knowledge if they are supervised or have been instructed
on how to use the unit in a safe way and they understand the hazards
involved. Do not allow children to play with the unit. Only allow chil-
dren to carry out cleaning and user maintenance under supervision.
Intended use
Only use the product described in this manual as follows:
For cleaning garden ponds.
In compliance with the technical specifications. (→ Technical data)
The following restrictions apply to the unit:
Only operate with water at a water temperature of +4 °C to +35 °C.
Never use the unit with fluids other than water.
Do not use for commercial or industrial purposes.
Do not use in conjunction with chemicals, foodstuff, easily flammable or explosive substances.
