Oki ES1624n MFP Quick start guide

1
Table des matières
Commande de fournitures .............................................................. 3
Paramètres de support ..................................................................... 4
Pourquoi modifier les paramètres de support? ................................4
Paramètres de support pour les travaux d’impression individuels ..5
Modification des paramètres de support par défaut
Bacs 1 et 2 .......................................................................................6
Bac MF ...........................................................................................7
Chargement des supports
Bacs 1 et 2 .....................................................................................10
Bac multifonction .........................................................................11
Sélection/utilisation des supports
Papier ............................................................................................12
Transparents ..................................................................................13
Étiquettes ......................................................................................14
Papier épais ...................................................................................15
Enveloppes ....................................................................................16
Supports d’impression Oki ...........................................................17
Conseils d’utilisation ......................................................................19
Impression confidentielle .............................................................20
Contrôle et impression ...................................................................21
Impression des rapports intégrés ................................................22
Configuration des paramètres de gestion énergétique .........25
Panneau de commande
Boutons .........................................................................................27
Témoins ........................................................................................28
59363401

2
Dégagement des bourrages ..........................................................29
Bourrage 382 .................................................................................29
Bourrage nº 381 ............................................................................31
Bourrages nos 372 et 393 ..............................................................33
Bourrages 370, 373 et 383 ............................................................34
Bourrage nº 371 ............................................................................36
Bourrage nº 391 ............................................................................37
Bourrage nº 392 ............................................................................38
Bourrage nº 390 ............................................................................39
Remplacement des cartouches de toner ...................................40
Messages d’erreur ...........................................................................42
Service et support ............................................................................46

3

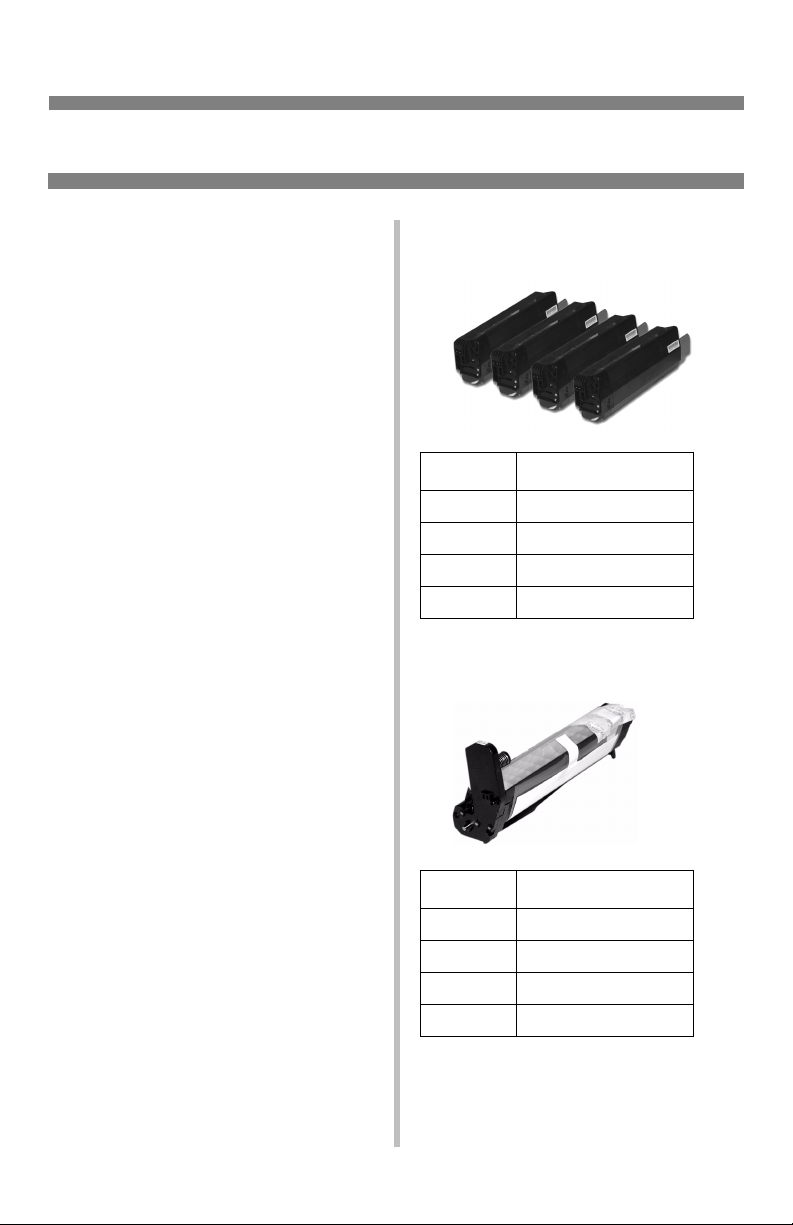

Commande de fournitures
Comment s’y prendre
• Voyez le revendeur qui vous a vendu
votre imprimante/système de copie
couleur.
• Pour obtenir les coordonnées du
revendeur le plus proche,
composez
le 1 800 654-3282.
Numéros de commande
Cartouches de toner
Tambours d'image
Couleur Numéro de réf. Oki
Noir 52115101
Cyan 52115102
Magenta 52115103
Jaune 52115104
Couleur Numéro de réf. Oki
Noir 56118101
Cyan 56118102
Magenta 56118103
Jaune 56118104

4
Paramètres de support
Pourquoi modifier les
paramètres de support?
Des paramètres de support erronés :
• entraînent une impression de qualité
médiocre
• provoquent un écaillement
•peuvent endommager
l’imprimante
Paramètres de support
par défaut
Paramètre par défaut
Le paramètre par défaut de grammage
du support pour tous les bacs est
Moyen.
Modification des paramètres par
défaut
Pour modifier les paramètres par
défaut de l'imprimante, voyez les
pages 6 et 7.
Restauration des valeurs par
défaut d’origine
Note : Les « … » figurant dans les
étapes ci-après signifient
d’appuyer à plusieurs reprises
sur la touche jusqu’à ce que
s’affiche le message indiqué.
Pour restaurer le menu d’imprimante à
ses paramètres par défaut d’origine :
1. Appuyez pour accéder au
mode Menu.
2. Appuyez sur …
MENU MAINTENANCE
3. Appuyez sur .
RÉINIT MENU
EXÉCUTER
4. Appuyez sur .
L’imprimante est remise à l’état initial
et se met en ligne.
ENTER
ENTER

5
Paramètres de support (suite)
Paramètres de support
pour les travaux
d’impression individuels
Si vous effectuez un travail
d’impression sur un support spécial,
vous pouvez charger provisoirement le
support dans un bac et modifier les
paramètres de support de ce bac dans
le pilote d’imprimante.
Plage de paramètres de
grammage des supports
pour l’imprimante
Note : Pour déterminer si un
grammage de papier est bond
US ou Index, vérifiez
l’équivalent métrique,
Bond US de 35 lb = 132 g/m2
Index de 35 lb = 64 g/m2
Pour plus d’information,
visitez www.paper-paper.com/
weight.html.
Tableau 1 : Paramètres de
grammage de support, bond US
Paramètre Bond US (métrique)
Léger 16 à 19 lb
(60 à 71 g/m2).
Moyen 20 à 27 lb
(75 à 101 g/m2).
Lourd 28 à 32 lb
(105 à 120 g/m2).
Très lourd 33 à 54 lb
(124 à 203 g/m2).
Tableau 2 : Paramètres de
grammage de support, Index
Paramètre Index (métrique)
Léger 33 à 40 lb
(60 à 71 g/m2).
Moyen 42 à 56 lb
(75 à 101 g/m2).
Lourd 58 à 67 lb
(105 à 120 g/m2).
Très lourd 69 à 113 lb
(124 à 203 g/m2).

6
Modification des paramètres de support
par défaut : Bacs 1 et 2
Pour modifier les paramètres de
support par défaut pour les
bacs 1 et 2 :
Note : Le paramètre par défaut de
grammage de support pour les
bacs 1 et 2 est Moyen.
Note : Les « … » figurant dans les
étapes ci-après signifient
d’appuyer à plusieurs reprises
sur la touche jusqu’à ce que
s’affiche le message indiqué.
1. Appuyez sur pour accéder
au mode Menu.
2. Appuyez sur …
MENU SUPPORT
3. Appuyez sur .
BAC1 FORMAT SUPPORT
LETTRE
4. Appuyez sur …
GRAMMAGE BACX*
MOYEN
5. Appuyez sur .
La deuxième ligne de l'affichage
clignote.
6. Appuyez sur …
GRAMMAGE BACX*
YYYY**
7. Appuyez sur , appuyez
sur .
*X = 1 ou 2, en fonction du bac que
vous modifiez.
** YYYY = Paramètres de grammage
de support (voyez la page 5)
Bac 1 = Léger, Moyen, Lourd
Bac 2 = Léger, Moyen, Lourd,
Très lourd [40 lb max.]
ENTER
ENTER
ENTER
OLN INE

7

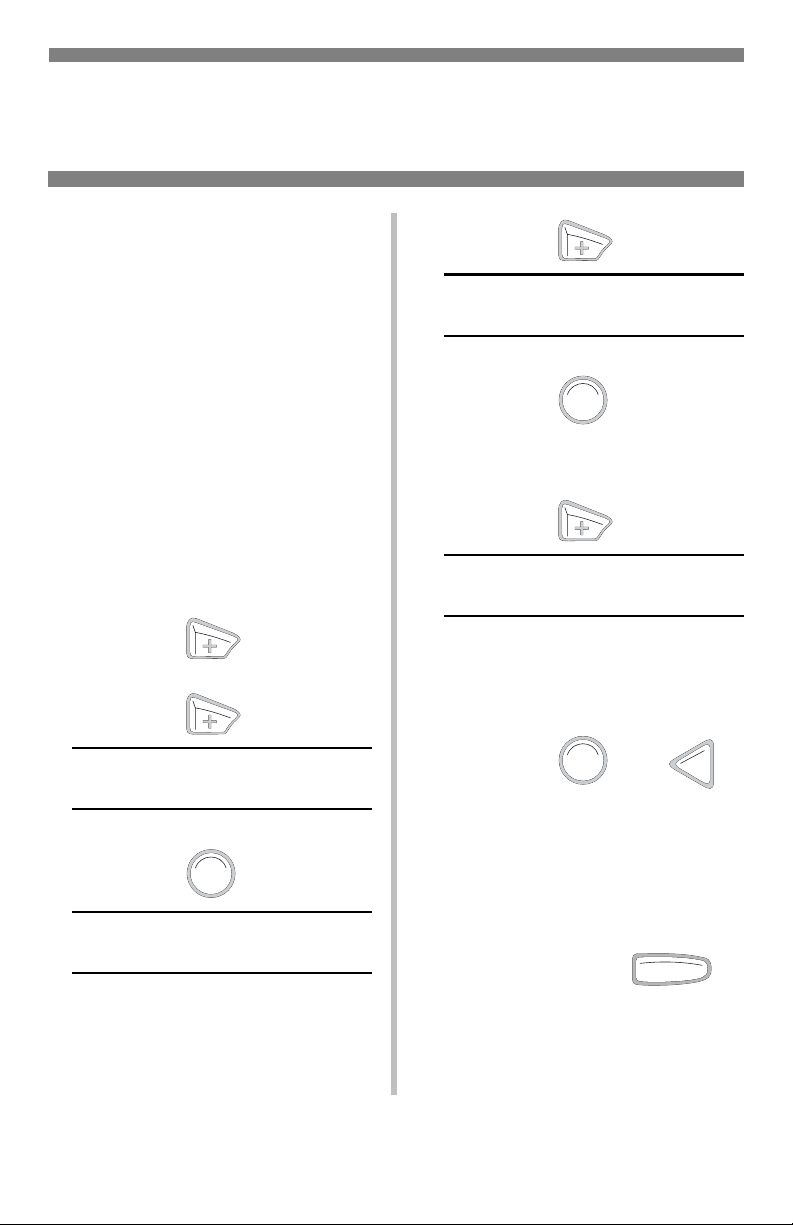

Modification des paramètres de support
par défaut : Bac MF
Pour paramétrer des
transparents comme
support par défaut :
Note : Le paramètre par défaut de
grammage de support pour le
bac MF est Standard.
Note : Les « … » figurant dans les
étapes ci-après signifient
d’appuyer à plusieurs reprises
sur la touche jusqu’à ce que
s’affiche le message indiqué.
1. Appuyez sur pour accéder
au mode Menu.
2. Appuyez sur …
MENU SUPPORT
3. Appuyez sur .
4. Appuyez sur …
TYPE PAP. BACMF
STANDARD *
5. Appuyez sur .
La deuxième ligne de l'affichage
clignote.
6. Appuyez sur …
TYPE PAP. BACMF
TRANSPARENT
7. Appuyez sur .
Un astérisque (*) s’affiche à côté
du paramètre sélectionné.
TYPE PAP. BACMF
TRANSPARENT *
8. Appuyez sur .
Le paramètre est validé et la
deuxième ligne de l'affichage cesse
de clignoter.
9. Appuyez sur .
ENTER
ENTER
ENTER
BACK
OLN INE

8

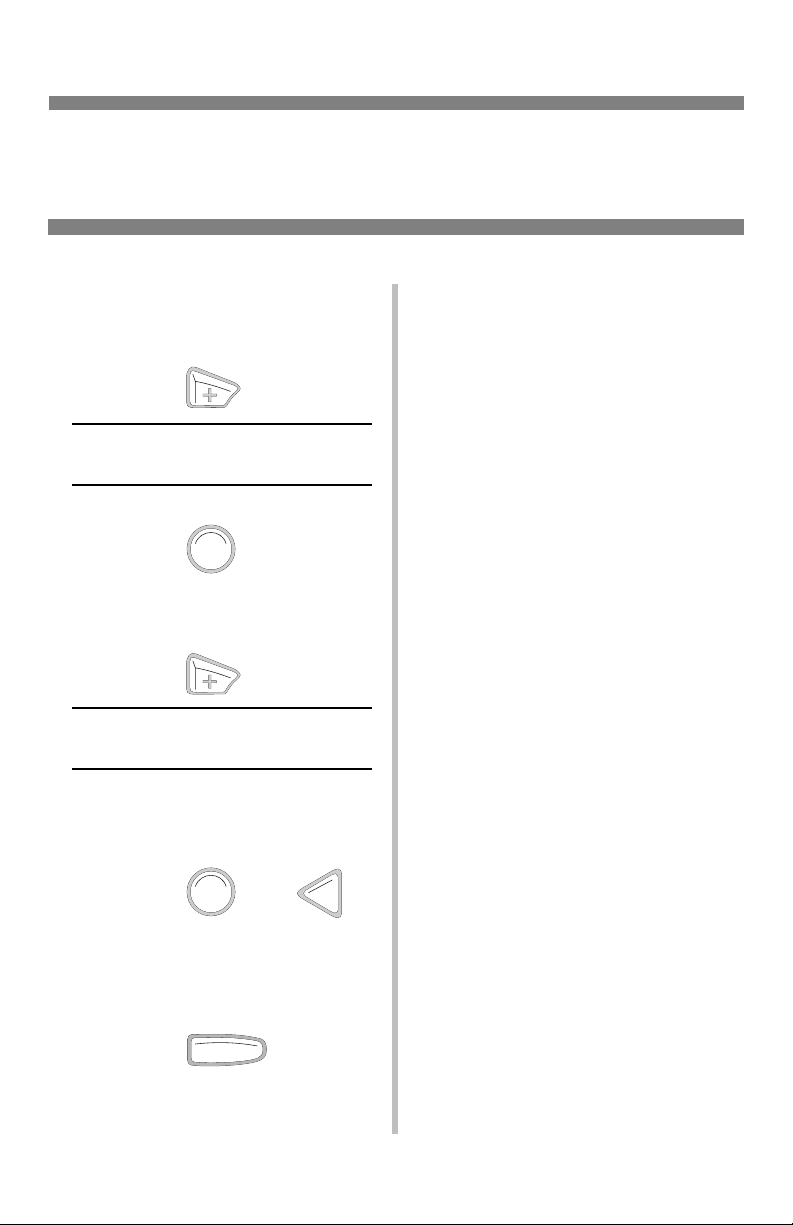

Modification des paramètres de support
par défaut : Bac MF (suite)
Pour définir les étiquettes,
le papier épais, les
enveloppes, etc. comme
support par défaut :
Note : Le format de support par défaut
pour le bac MF est Lettre et le
type est Standard.
En premier lieu, configurez le
format de support.
Note : Les « … » figurant dans les
étapes ci-après signifient
d’appuyer à plusieurs reprises
sur la touche jusqu’à ce que
s’affiche le message indiqué.
1. Appuyez sur pour accéder
au mode Menu.
2. Appuyez sur …
MENU SUPPORT
3. Appuyez sur .
BAC1 FORMAT SUPPORT
LETTRE *
4. Appuyez sur …
FORMAT PAPIER BMF
LETTRE *
5. Appuyez sur .
La deuxième ligne de l'affichage
clignote.
6. Appuyez sur …
FORMAT PAPIER BAC MF
XXXX†
† XXXX indique votre sélection
de format de support (enveloppes
= ENVELOPPE COM-10).
7. Appuyez sur , puis .
Le paramètre est validé et la
deuxième ligne de l'affichage cesse
de clignoter.
8. Pour paramétrer le bac MF et
imprimer sur des enveloppes :
Il suffit d'appuyer sur .
Pour imprimer sur des supports
lourds ou des étiquettes, passez aux
étapes suivantes.
ENTER
ENTER
ENTER BACK
OLN INE

9
Modification des paramètres de support
par défaut : Bac MF (suite)
Puis, sélectionnez le type de
support (supports lourds et
étiquettes uniquement).
1. Appuyez sur .
TYPE SUPPORT BMF
STANDARD *
2. Appuyez sur .
La deuxième ligne de l'affichage
clignote.
3. Appuyez sur …
TYPE SUPPORT BMF
YYYY†
† YYYY = ÉTIQUETTES ou
CARTONNÉ.
4. Appuyez sur , puis .
Le paramètre est validé et la
deuxième ligne de l'affichage cesse
de clignoter.
5. Appuyez sur .
L’imprimante se remet en ligne.
6. Vous avez terminé!
ENTER
ENTER BACK
OLN INE

10
Chargement des supports : Bacs 1 et 2
1
2
3
4
5
Plage de grammages de
support :
Bac 1 : bond US de 16 à 32 lb (60 à 120 g/m2)
Bac 2 : bond US de 16 à 47 lb (60 à 177 g/m2)
Plage de formats de
support :
lettre, légal 14, légal 13,5, légal 13, A4, A5, A6, B5,
Executive, personnalisé (min. 3,94 x 5,83 po
[100 x 148 mm], max. 8,5 x 14 po [215,9 x 355,6 mm])
Capacité du bac 1 : 300 feuilles de 20 lb (75 g/m²)
Capacité du bac 2
optionnel : 530 feuilles de 20 lb (75 g/m²)

11

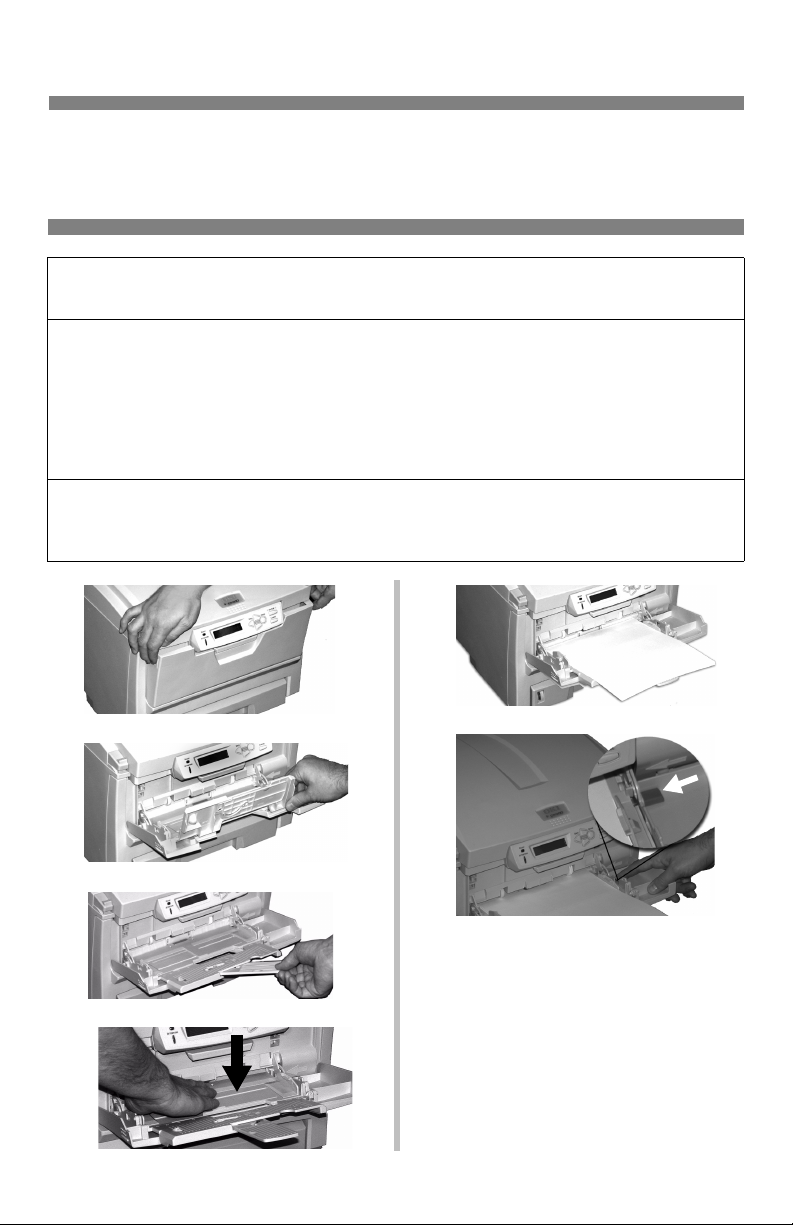

Chargement des supports : Bac
multifonction
1
2
3
4
5
6
Papier à en-tête :
• Impression recto (un côté) :
charger la face d'impression vers le
haut, partie supérieure dans
l'imprimante.
• Impression recto verso (2 côtés) :
charger la face d'impression vers le
bas, partie supérieure vers
l'extérieur de l'imprimante.
Plage de
grammages : Bond US de 20 à 54 lb (42 à 203 g/m2), jusqu’à Index de 113 lb.
Plage de
formats :
Min. = 3,94 x 5,83 po [100 x 148 mm]; max.= 8,5 x 14 po
[216 x 356 mm] (Les formats non standard doivent être définis dans le
pilote avant l'impression : voyez le Guide de l’utilisateur en ligne (sur
le CD Publications) pour plus d’information.)
Bannières : 8,25 à 8,5 po [210 à 216 mm] de largeur, jusqu'à 47,25 po
(1,2 m) de longueur. Alimenter les bannières une à la fois.
Capacités : 100 feuilles de 20 lb (75 g/m²), 50 transparents, 10 enveloppes
Étiquettes : alimentation d’une pile d’environ 3/8 pouce (1 cm) de
hauteur max.

12
Sélection/utilisation des supports : Papier

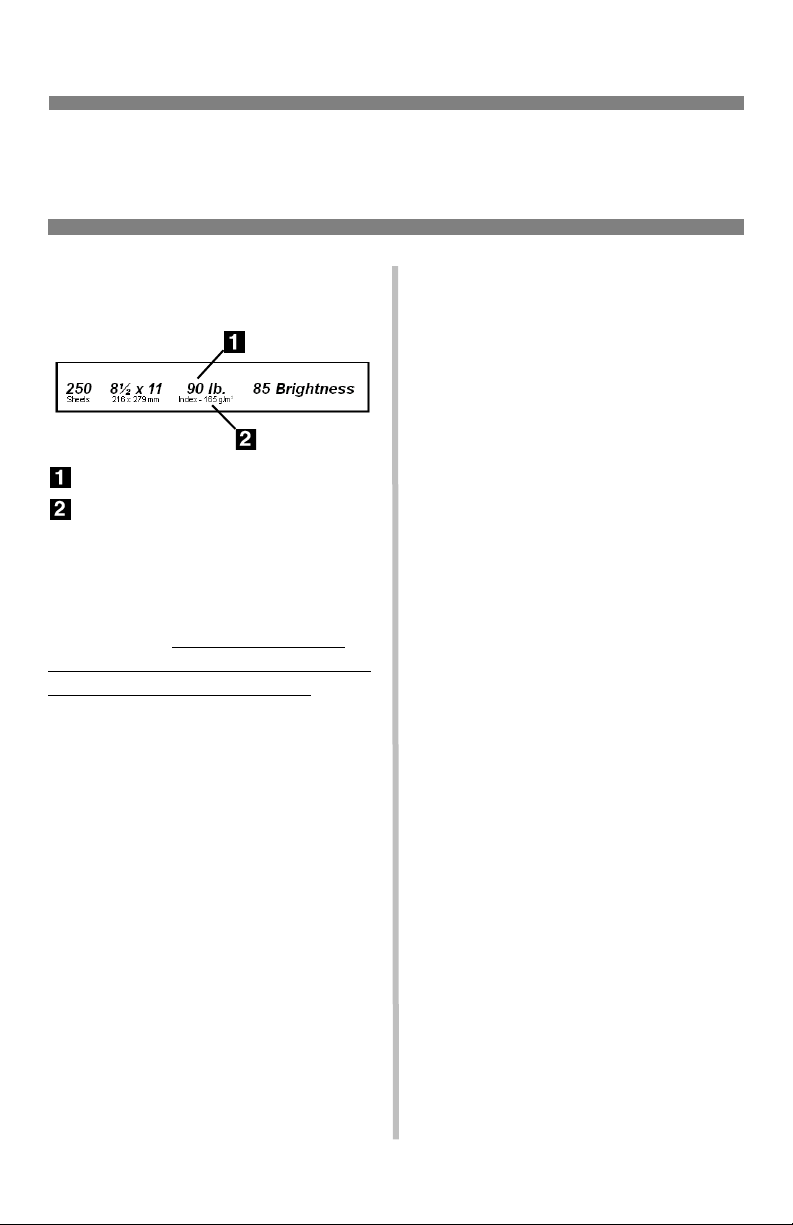

Exemple d’étiquette de rame :
Paramètres de grammage de support, bond US (voyez la page 5)
Grammage, métrique : Recherchez cela pour reconnaître bond US et Index
Spécifications
Mise en garde!
L'encre du papier à en-tête doit pouvoir résister à une chaleur de 446 °F
(230 °C) pendant 0,2 seconde et à des pressions mécaniques de 25 lb/po2
(1,8 kg/cm2).
Important!
Si le papier se gondole lorsque vous imprimez recto verso, utilisez du papier
bond US de 28 lb.
Formats Bac d’alim. Bac de
sortie Grammage Supports recommandésa
a. Les grammages de cette colonne sont bond US.
• Lettre
• Executive
• Légal 14
• Légal 13,5
• Légal 13
•A4,A5,A6
•B5
•Personn.b
b. Minimum = 3,94 x 5,83 po, maximum = 8,5 x 14 po.
Bac MF uniquement : bannières, une à la fois, 8,25 à 8,5 po [210 à 216 mm] de
largeur, jusqu'à 47,25 po (1,2 m) de longueur.
Les formats personnalisés doivent d’abord être définis dans le pilote
d’imprimante.
Bac 1 Dessus
Arrière
• Léger
•Moyen
• Lourd
• Papier pour épreuves
blanc brillant 52206101
Oki, bond US de 32 lb
(voyez la page 17 pour
plus d'information)
• Papier blanc radiant pour
imprimante laser
Hammermill, 24 lb
• Xerox 4024, 20 lb
Bac MF Arrière
uniqu.
Moyen
Lourd
Bac 2
(optionnel)
Dessus
Arrière
• Léger
•Moyen
• Lourd

13
Sélection/utilisation des supports :
Transparents
Spécifications
Mise en garde!
Les transparents doivent pouvoir résister à une chaleur de 446 °F (230 °C)
pendant 0,2 seconde et à des pressions mécaniques de 25 lb/po2(1,8 kg/cm2).
Important!
N’utilisez que les transparents recommandés.
Impression
Travaux d’impression individuels
Effectuez les réglages suivants dans le
pilote d’imprimante au moment
d’imprimer :
• Source = Bac MF
• Format = Lettre ou A4
• Type de support = Transparent
• Pilote d'émulation PostScript
uniquement : désélectionnez le
contrôle de média :
Windows 2000/XP
Options d’impression →Avancées →
Options du document →
Caractéristiques de l’imprimante →
Contrôle de média = Off (Inactif).
Windows 98/Me
Propriétés →Onglet Setup (Installa-
tion) →Options du périphérique →
Caractéristiques de l’imprimante →
Contrôle de média = Off (Inactif).
Windows NT 4.0
Propriétés →Avancées →Options du
document →Contrôle de média =
Off (Inactif).
Macintosh OS 9.1+
Option de travail → désélectionnez
le Contrôle de support.
Macintosh 10.1+
Fonctions d’imprimante →Le
papier Nourrit l’Option →
désélectionnez le Contrôle du support .
Configuration des transparents
comme support par défaut
Si le bac multifonction est normalement
utilisé pour le chargement des transpar-
ents, configurez le
menu d'impression
comme suit (voyez la page 7) :
• Format de support bac MF = Lettre
(défaut) ou A4
• Type papier bac MF = Transparent
Formats
utilisables
Bac
d’alim.
Bac de
sortie
Type de
support Grammage Recommandé
•Lettre
•A4
Bac MF
uniqu.
Arrière
uniqu. Transparent Ignoré
• Oki 52205701 (voyez la p. 18
pour plus d'information.)
• 3M CG3720

14
Sélection/utilisation des supports :
Étiquettes
Spécifications
Placez les étiquettes face d'impression vers le haut dans le bac multifonction, la
partie supérieur vers l'intérieur de l'imprimante.
Mise en garde!
Les transparents doivent pouvoir résister à une chaleur de 446 °F (230 °C)
pendant 0,2 seconde et à des pressions mécaniques de 25 lb/po2(1,8 kg/cm2).
Impression d’étiquettes
Travaux d’impression individuels
Effectuez les réglages suivants dans le
pilote d’imprimante au moment
d’imprimer :
• Source = Bac MF
• Format = Lettre ou A4
• Type de support = Étiquettes
• Pilote d'émulation PostScript
uniquement : désélectionnez le
contrôle de média (voyez la
page 13).
Configuration des étiquettes
comme support par défaut
Si le bac multifonction est
normalement utilisé pour le
chargement des étiquettes, configurez
le menu d'impression comme suit
(voyez la page 7) :
• Format de support du bac MF =
Lettre ou A4
• Type de support du bac MF =
Étiquettes
Formats
utilisables Bac d’alim. Bac de
sortie
Type de
support Grammage Recommandé
•Lettre
•A4 Bac MF Arrière uniqu. Étiquettes
•Moyen
• Lourd
• Très lourd
• Étiquette laser blanche
Avery 5161, format lettre
• Étiquette laser blanche
Avery 7162, 7664, 7666,
format A4

15
Sélection/utilisation des supports : Papier
épais
Exemple d’étiquette de
rame :
Grammage, Index (voyez la page 5).
G rammage, métrique : Recherchez
cela pour reconnaître bond US et Index
(voyez la page 5).
Mise en garde!
Pour ne pas endommager
l’imprimante, n’oubliez jamais de
modifier les paramètres lorsque vous
imprimez sur un support épais.
Spécifications
Formats
• Lettre, Executive
• Légal 14, légal 13,5, légal 13
• A4, A5, A6, B5
• Personnalisé (les formats
personnalisés doivent d’abord être
définis dans le pilote d’imprimante).
Bac d’alim.
• Bac 1
• Bac MF
• Bac 2 optionnel
Bac de sortie
• Arrière uniquement
Type de support
•Cartonné
Grammage
• Bac 1 : Lourd
• Bac MF et bac 2 optionnel : Lourd,
Très lourd
Recommandé
• Carte Oki Premium (voyez la page 18)
Impression sur du papier
épais
Impression de travaux
individuels sur du papier épais
Effectuez les réglages suivants dans le
pilote d’imprimante au moment
d’imprimer :
• Source = Bac 1 (bond US de 17 à
32 lb), bac 2 optionnel (bond US de
17 à 47 lb) ou bac MF (bond US de
20 à 54 lb)
• Format = Voyez les formats à gauche
• Type = Lourd ou Très lourd (voyez
la page 5).
Configuration du papier épais
comme support par défaut
Configurez le menu d'impression
comme suit (voyez les pages 6 et 7) :
• Format (bac 1, bac 2 ou bac MF) =
Voyez les formats à gauche.
• Type de support :
– Bac 1 = Lourd
– Bac 2 optionnel ou bac MF =
Lourd ou Très lourd

16
Sélection/utilisation des supports :
Enveloppes
Spécifications
Mise en garde!
Les enveloppes doivent pouvoir
résister à 446 °F (230 °C) pendant
0,2 seconde et à des pressions
mécaniques de 25 lb/po2
(1,8 kg/cm2).
Important!
Pour les meilleurs résultats
d’impression, utilisez uniquement
les enveloppes recommandées.
N’utilisez jamais des enveloppes
avec agrafes métalliques, fenêtres ou
fermetures à rabat en V.
Impression des
enveloppes
Travail d’impression individuel
sur des enveloppes
Effectuez les réglages suivants dans le
pilote d'imprimante au moment
d’imprimer :
• Source = Bac MF
•Format=COM-10
Configuration des
enveloppes comme support
d’impression par défaut
pour le bac MF
Configurez le menu de l’imprimante
comme suit (voyez la page 8) :
• Format = ENVELOPPE COM-10
Non!
Format Bac
d’alim.
Bac de
sortie
Type de
support Grammage Recommandé
COM-10 Bac MF
uniqu.
Arrière
uniqu.
N’importe
quel réglage
N’importe quel
réglage
Oki 52206301
Oki 52206302

17
Sélection/utilisation des supports :
Supports d’impression Oki
Oki Synflex
MC
N° de réf. 52205901
 Étanche
 Indéchirable
 Blanc, 8,5 x 11 po (216 x 279 mm)
 100 feuilles/boîte
Paramètres de l’imprimante
• Source = Bac MF uniquement
• Sortie = Arrière uniquement
• Type de support = Ordinaire
• Grammage = Très lourd
Papier à épreuve blanc
brillant Oki*
N° de réf. 52206101
 Blanc, 32 lb, 8,5 x 11 po
 500 feuilles/boîte
Paramètres de l’imprimante
• Source = Bac 1, bac MF ou bac 2
optionnel
• Sortie = Arrière uniquement
• Type de support = Ordinaire
• Grammage = Lourd
Enveloppes Oki
Premium
N° de réf.
52206301 (boîte de 100)
52206302 (boîte de 500)
 COM-10 (nº 10), vélin blanc
 Teinture de sécurité, Redi-Strip
Paramètres de l’imprimante
• Source = Bac MF uniquement
• Sortie = Arrière uniquement
• Type de support = Enveloppe
• Grammage = N’importe lequel
(ignoré)
*Pour obtenir les meilleurs
résultats :
Plage de températures Humidité
65 °F à 77 °F
(18 °C à 25 °C)
RH de 40 % à
65 %

18
Sélection/utilisation des supports :
Supports Oki (suite)
Transparents couleur Oki
Premium
N° de réf. 52205701
 8,5 x 11 po (216 x 279 mm)
 50 feuilles/boîte
Paramètres de l’imprimante
• Bac d'alim. : Bac MF uniquement
• Bac de sortie : Arrière uniquement
• Type de support : Transparent
• Grammage : N’importe lequel
(ignoré)
Bannière Oki
N° de réf. 52206002
 Index de 70 lb. (128 g/m2)
 8½' x 35.4 po (216 x 899 mm)
 100 feuilles/boîte
Paramètres de l’imprimante
•Bac d'alim. : Bac MF uniquement
•Bac de sortie : Arrière uniquement
•Type de support : Ordinaire
•Grammage : Très lourd
Importante!
Le papier pour bannières doit être
alimenté une feuille à la fois.
Carte Oki Premium*
 Qualité archives sans acide
 Blanc, 8,5 x 11 po (216 x 279 mm)
 250 feuilles/boîte
Paramètres de l’imprimante
•Bac d'alim. : Bac MF uniquement
•Bac de sortie : Arrière uniquement
•Type de support : Ordinaire
•Grammage :
– 60 lb = Lourd
– 90 à 110 lb = Très lourd
*Pour obtenir les meilleurs
résultats :
Grammage N° de réf. Oki
60 lb (couverture) 52205601
90 lb (Index) 52205602
110 lb (Index) 52205603
Plage de températures Humidité
65 °F à 77 °F
(18 °C à 25 °C)
RH de 40 % à
65 %
Pour commander des supports
Oki, communiquez avec le
revendeur Oki de votre région.

19
Conseils d’utilisation
Note : Pour plus d'information sur ces
caractéristiques, voyez le
Guide de l’utilisateur en ligne.
Impression confidentielle
 Idéale pour imprimer des
documents confidentiels sur un
système en réseau.
Conseil!
Lors de l’impression sur des supports
spéciaux, utilisez cette fonction pour
que d’autres clients sur le réseau
n’impriment pas sur votre support :
• Créez votre document et
enregistrez-le dans la mémoire de
l’imprimante.
• Chargez le support spécial.
• Commencez à imprimer le
document en utilisant le panneau de
commande (voyez la page 20).
Contrôle et impression
 Utilisez la fonction Contrôle et
impression pour vérifier le
document avant d’en faire
plusieurs copies.
Superpositions
(formulaires)
Note : Les éléments de superposition
doivent être créés dans une
application puis stockés sur le
disque dur de l’imprimante à
l'aide de l'utilitaire « Storage
Device Manager Oki » avant de
pouvoir être utilisés.
 Idéal pour ajouter des logos, des
adresses, des en-têtes, etc. à votre
document, dans n’importe quelle
combinaison.
Conseils!
Utilisez des superpositions :
• à la place de papier préimprimé.
• pour créer des formulaires à partir
d’éléments préenregistrés.
Voye z my.okidata.com pour obtenir
les plus récentes informations sur les
supports recommandés ainsi que des
idées pour votre imprimante : en
anglais uniquement.
