Oki IP-6620 User manual
目次
IP-6620
◆ 本 機 前 面（ 排 紙 側 ）............................................2
◆本機背面（給紙側）............................................3
◆本機内部............................................................4
◆ヒーター.............................................................4
◆操作パネル........................................................5
◆ 給 紙 装 置 へ のメディ アの セット ........................6
◆ 巻 き 取り 装 置 へ のメディアの セット ..................8
◆巻き取り装置からのメディア取り外し............10
◆ 給 紙 装 置 からのメディア取り外し ..................11
◆送り調整をする...............................................12
◆往復調整をする...............................................13
◆ ワ イパ ーブ レ ード の 汚 れ チェック、
キャッピングユニットの清掃、
クリーニング（開始前のメンテナンス）...........14
◆ ノズ ルプリント ................................................16
◆ワイパークリーニング液のチェックと交換.....17
◆ ワ イパ ーブ レ ード の 汚 れ チェックと 交 換 .........18
◆廃インクボトルのチェックと交換.................. 20
◆その他のメンテナンス.................................... 21
◆その日使い終わったら................................... 23
◆インクカートリッジの交換............................. 24
Copyright© 2013 株式会社沖データ
無 断 転 載 を 禁じ ま す。
本書の内容は、断りなく変更することがあります。
Copyright© 2013 OKI Data Corporation.
All rights reserved.
The contents of this manual may be changed without prior notice.
1
装置外観・各部の名称と働き
◆ 本機前面（排紙側）
2
カバーを開けてインクカートリッジを
セ ットしま す。
た る み 巻 き のとき に メディ ア を ガ イドしま す。
メディアを固定または解除するレバーです。
メディアを巻き取る方向を設定します。
印刷したメディアを巻き取ります。
インクを乾燥させるアフターヒーターが内蔵されています。
メディ ア を カットしま す。
メディア をカットした 後、 メディア
が 落 下し な い ように 止 め ま す。
プ リント ヘッド のメン テ ナン スを 行
う際に開けます。
印刷するときは必ず閉じて
お き ま す。
キャッピングユニットの清掃やワイ
パーブレードの交換をする時などに
開けます。
プリンターの状態を表示するランプや
LCD、各種機能を設定するキーが割り
付 けられて い ま す。
内巻き
巻き取りオフ
外巻き
外巻き
◆ 本機背面（給紙側）
3
メディアを固定または解除するレバーです。
プ リン ター 前 面 の 加 圧 ロ ー ラ ーア ップ ダ ウン レ
バ ーと 同 期して 動 きま す。
電 源 コ ード を 接 続 しま す。
脱 着 時 に メディ ア を 一 時 的 に 支 え ま す。
巻 き 取 り 装 置 側 に 移 動 して 使 うこ ともで き ま す。
ロールメディアの 両 端に 取り
付けます。
メディア の 脱 着 作 業 を 補 助しま す。
巻 き 取り 装 置 側 に 移 動して使 うこ
ともで き ま す。
プリンターを移動するときはロックを OFF に
し 、 固 定 す る とき は ロ ック を O N にしま す。
コンピューターと接続します。

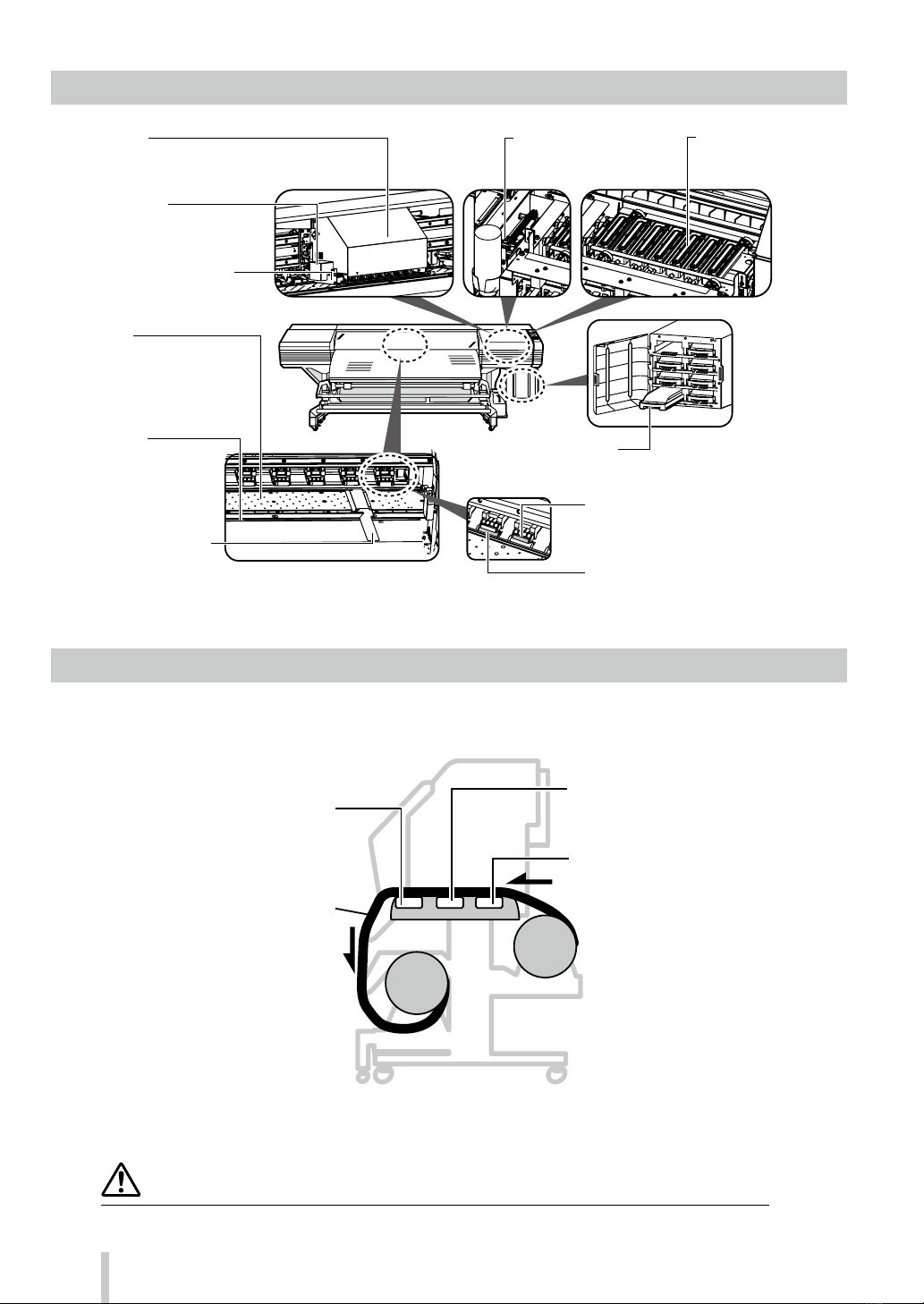

◆ 本機内部
◆ ヒーター
本機には、印刷メディアへのインクの定着・画質の安定化のために３つのヒーターを搭載しています。
プリントヒーター（前面）
メディア に イン クを 浸 透 させ 、
インクを定 着 させます 。
プリヒーター（背面）
メディアを 予 熱しま す 。
アフターヒーター（仕上げ）
インクを乾燥し、画質を安定させます。
メディア
＊ 3 つのヒーターは各々独立にコントロールされます。
ヒーター温度は操作パネル、ソフト RIP および CP_Manager からコントロールできます。
警告
◆◆各ヒーター面は熱くなりますので、決して触らないでください。火傷をするおそれがあります。
■キャリッジ
プリ
ントヘッドが格納されているユニットで、
印刷時
メディアを走査して印刷します。
■
イオナイザー
メデ
ィアの静電気を中和し、インクミ
ス
トによる印刷汚れを軽減します。
■
自動印刷調整用センサー
自
動印刷調整に使用する光学センサー
です
。
■
メディア エッジガード
メデ
ィア 両端（エッジ ）のカール
やケバか
らプリントヘッドを保
護し
ます。
■
カッター溝
この
溝にカッターナイフの刃を
挿入
してメディアを切ると刃が
ガイ
ドされてまっすぐに切るこ
とが
できます。
■インクトレイ
インクカートリッジをセットするためのトレ イです。
■加圧ローラー
加圧ローラーアップダウンレバーを下げると
メディアを挟み込みます。
■グリットローラー
メディアを送り出したり、戻したり
するローラーです。
■
プラテン
メデ
ィアの通り道です。メディアが浮
かな
いように する吸着ファンとインク
を定
着させるプリントヒーターが内蔵
さ
れています。
■ワイピングユニット
プリントヘッドのノズ ル面の
異物を取り除きます。
■キャッピングユニット
プリントヘッドのノズ ルが乾く
のを防ぎます。
4
◆ 操作パネル
本機の操作パネルには、キー，LED，LCD が下図のようにレイアウトされています。なお、エラー時や無効キー
入力時には、ブザーで通知する機能もついています。
また、一定時間装置を使用しない場合、ウェイティングモードに遷移します。
POWER
HEATER MENU
CANCEL
SET
ORIGIN
ONLINE
ADJUST
MAINTENANCE
NOZZLE PRINT PH.RECOVERY
CANCEL
入力したパラメーターをキャンセル、メニュー階層を戻る
ときに使 用します。
ONLINE
プリンターのオンライン / オフラインの切り替え、プリン
トポーズ／プリント再開するときに使 用します。
HEATER ヒーターコントロールメニューに入るときに使 用します。
MENU
プリンターの各種情報表示、各種設定変更するときに使
用し ま す。
ADJUST
調整メニューに入るときに使用します。
MAINTENANCE
メンテナンスメニューに入るときに使 用します。
NOZZLE PRINT
ノズルプリントを印刷するときに使 用します。
PH.RECOVERY
クリーニングメニューに入るときに使 用します。
エラ ー の 有 ／ 無 を 表 示しま す。
・ 点 灯： エ ラ ー あ り
・ 点 滅 ： ワ ー ニ ン グ あ り
・ 消 灯： 正 常（ エ ラ ー な し ）
メデ ィア ヒー ター の 状 態 を 表 示 しま す。
・点灯： メディアヒーター設定温度に到達
・ 点 滅 ： メ デ ィ ア ヒ ー タ ー 昇 温 中
・ 消 灯 ： メ デ ィ ア ヒ ー タ ー O F F
イ ンク の 有 ／無 を 表 示 しま す。
・点灯： すべてのインクあり
・ 点 滅 ： イ ン ク の 残 量 が 少 な い
・ 消 灯： イ ン ク な し
プリンターのオンライン / オフライン／データ
受 信 ／ プ リント ポ ーズ 状 態 を 表 示 しま す。
・ 点 灯： オ ン ラ イ ン
・点滅（ゆっくり）：プリントポーズ
・点 滅（はやい）：データ受信
・消灯： オフライン
5
プリンターの電源をオン / オフする
電 源 スイッチとして使 用しま す。
手動でウェイティングモードに遷移さ
せる 場 合 や ウェイティング モ ード を
解 除 す る 場 合 に 使 用しま す。
プリンター のメニュー 操 作 など に使
用しま す。
下 表 を 参 照 してく だ さ い 。
メニュー グル ープの 選 択、 メ
ニ ュ ー の 切 り 換 え（ 選 択 、 数
値のアップ／ダウン）などに
使 用しま す。
メニューの確定，パラメータの確定
に使 用しま す。
プリンター の状 態 やメニュー画 面な
ど を 表 示 し ま す 。（ 2 0 文 字 2 行 ）
（ ウェイティング モ ード の 状 態 ）
LCD：表示および、バックライト OFF
オンライン LED：ゆっくり点滅
オンライン LED 以外：消灯
（ ウェイティング モ ード の 解 除 ）
いずれかのキーを操作した場合。
印刷データを受信した場合。
エラー発生時、無効キー入力の警告、
および日常メンテナンスなどプリン
ト ヘッド が キ ャ ップ さ れて い な い 状
態 の 警 告 時 に 鳴 動しま す。
点灯、点滅、消灯によって本機の状
態 を 表 示 しま す。
下 表 を 参 照 してく だ さ い 。
メディア の セット と 取 り 外 し

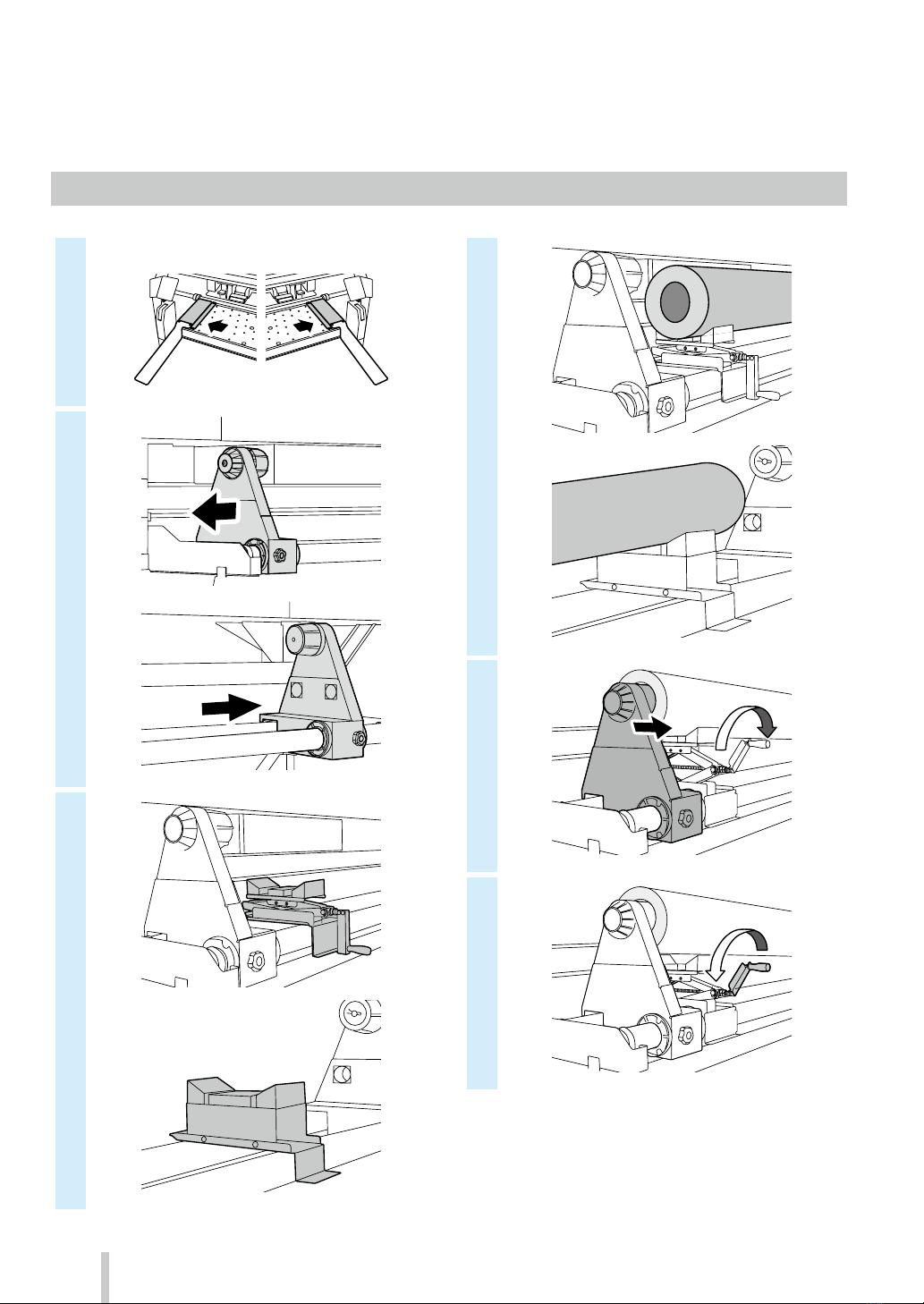

◆ 給 紙 装 置 へ のメディアの セ ット
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
POWER
HEATER MENU
CANCEL
SET
ORIGIN
ONLINE
ADJUST
MAINTENANCE
NOZZLE PRINT PH.RECOVERY
7

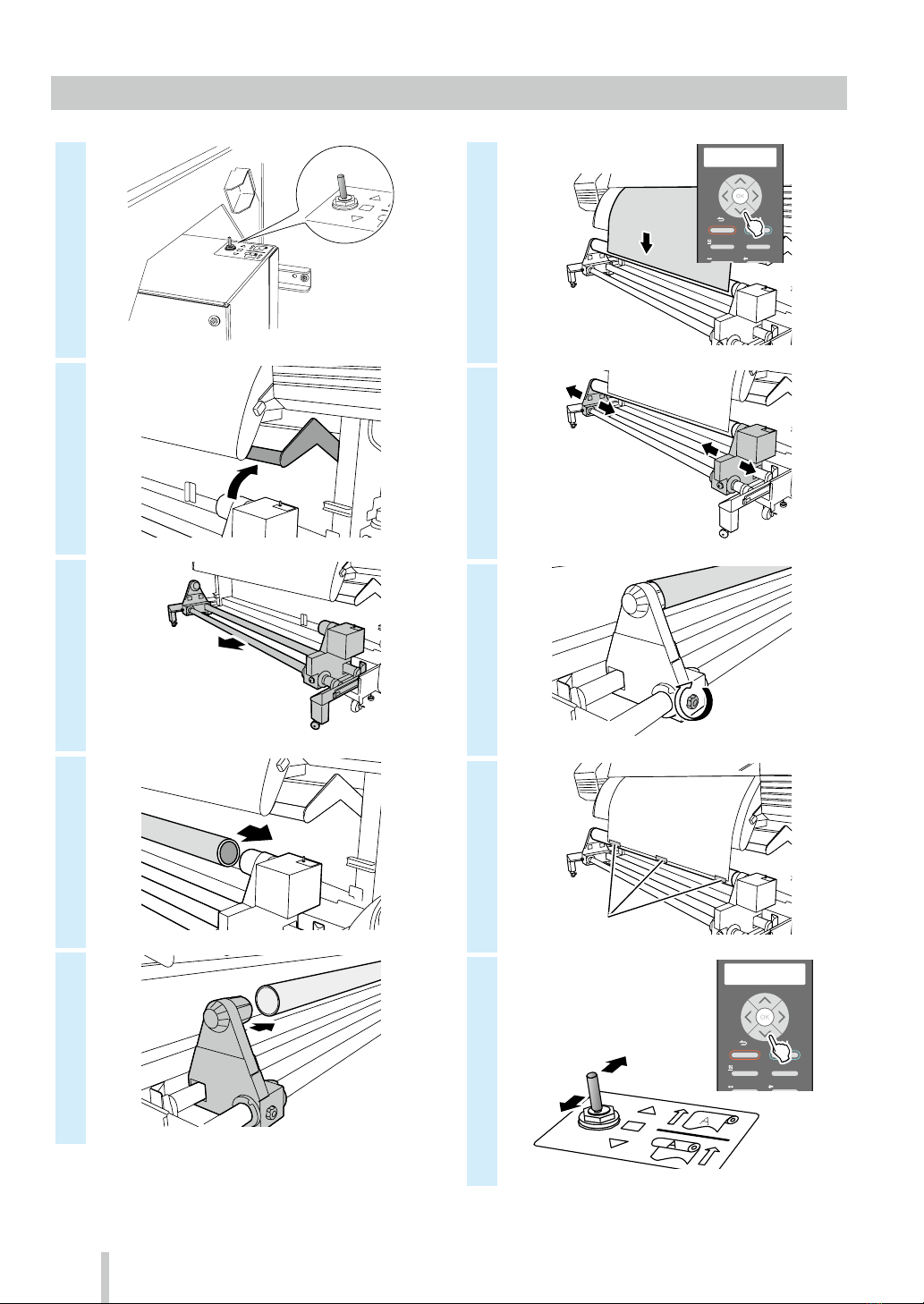

◆ 巻 き 取り 装 置 へ のメディアの セ ット
1
OFF
2
3
4
5
6
POWER
HEATER MENU
CANCEL
SET
ORIGIN
ONLINE
ADJUST
MAINTENANCE
NOZZLE PRINT PH.RECOVERY
7
8
9
テープ
10
POWER
HEATER MENU
CANCEL
SET
ORIGIN
ONLINE
ADJUST
MAINTENANCE
NOZZLE PRINT PH.RECOVERY
ON
8
11
12
OFF
13
POWER
HEATER MENU
CANCEL
SET
ORIGIN
ONLINE
ADJUST
MAINTENANCE
NOZZLE PRINT PH.RECOVERY
14
15
16
ON
たるみ巻き巻き取り方式 テンション巻き テンション巻き
チュウ（推奨）吸着ファン ジャク（推奨） ジャク（必須）
ツウジョウ
ジャク
キョウ
シワケイゲン
メディア送り
モード
ツウジョウ
シワケイゲン サイキョウ
（塩ビ、コート紙）
（
対象メディア）
（ターポリン） （薄手ターポリン）
使用できません 使用できません
内巻き
外巻き
9

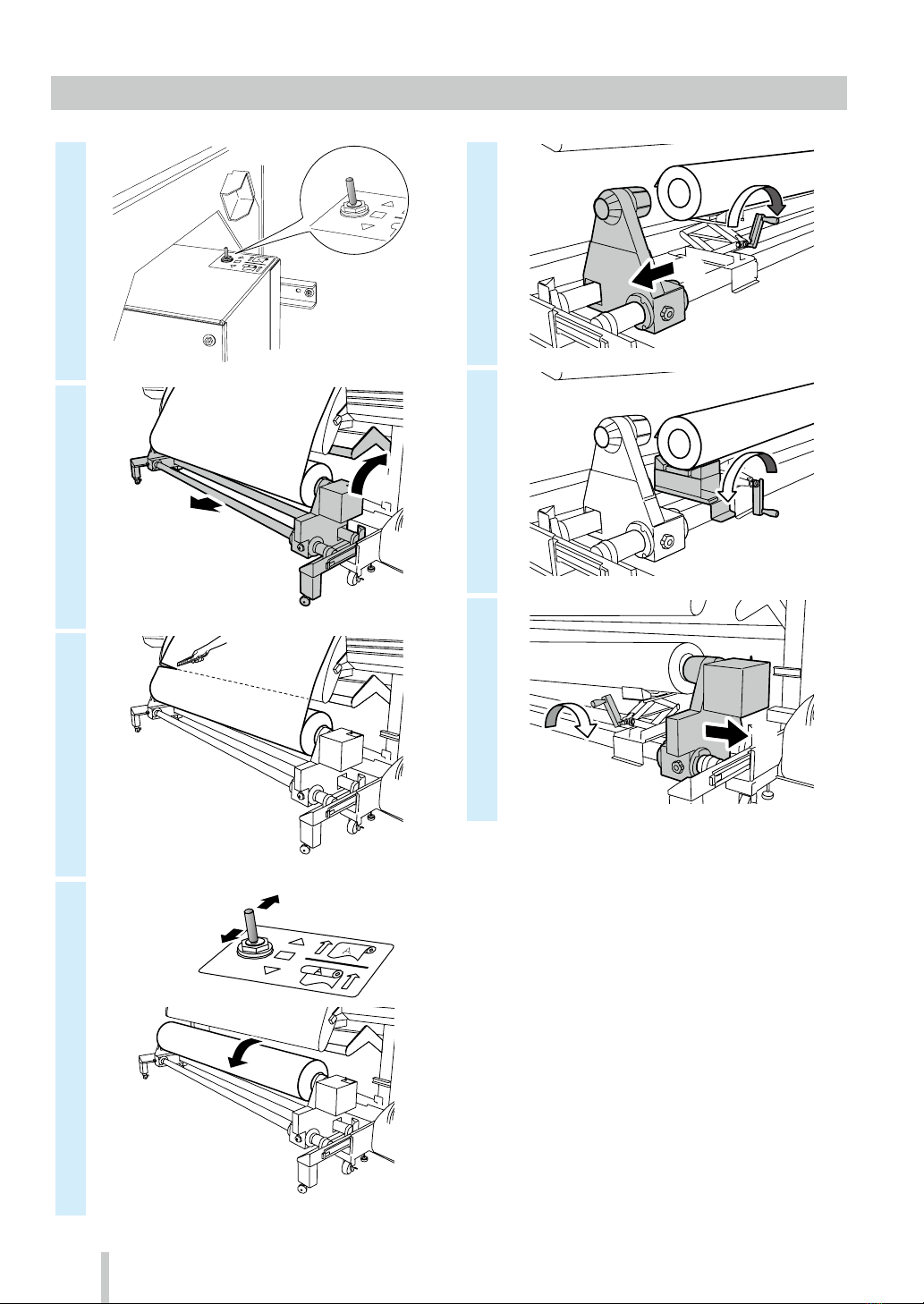

◆ 巻き取り装置からのメディア取り外し
1
OFF
2
①
②
3
4
ON
5
①
②
6
7
①②
10

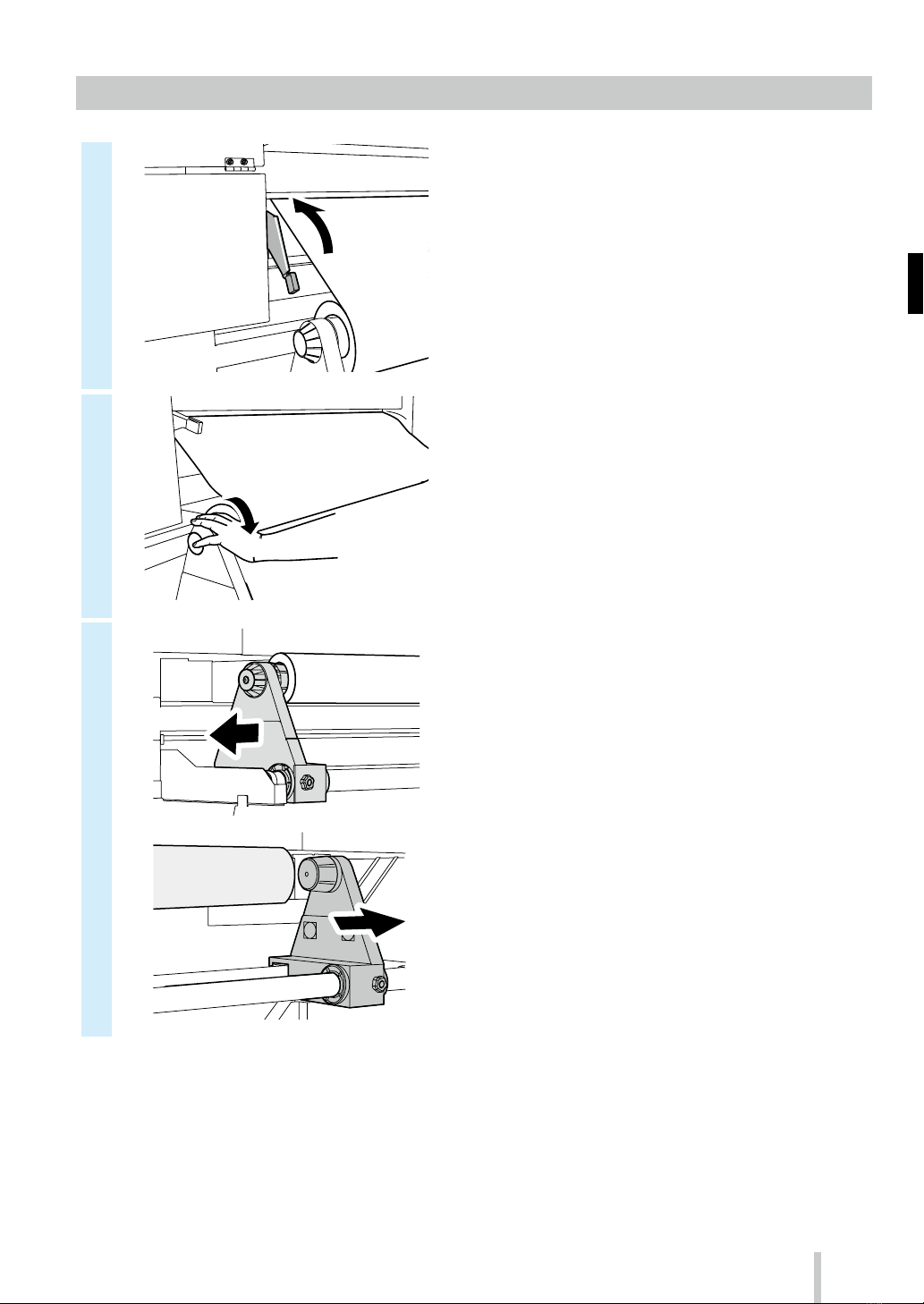

◆ 給 紙 装 置 からのメディア 取り外し
1
2
3
11
調整をする

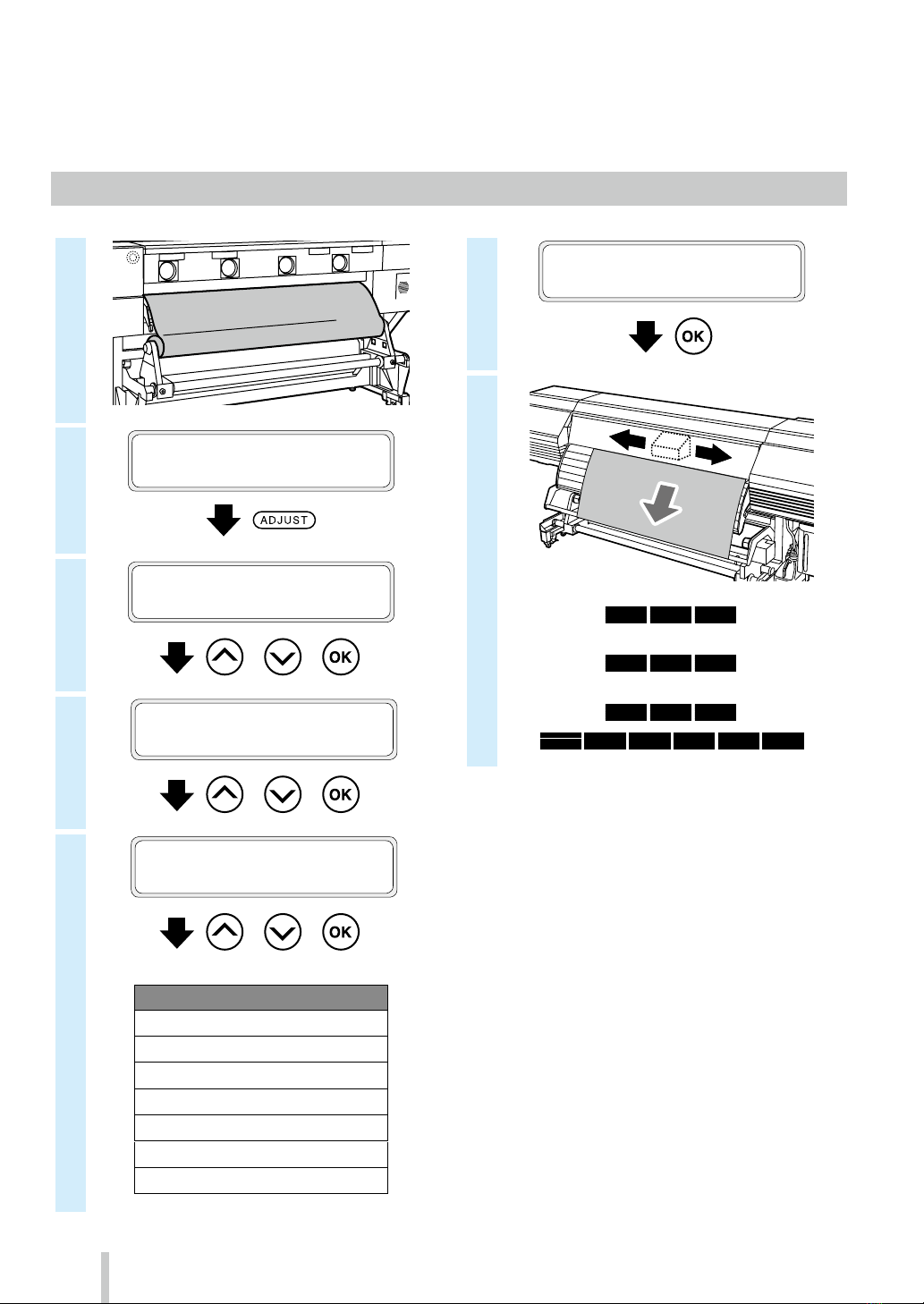

◆ 送り調整をする
1
2
フ°リントテ゛キマス
０１：ＰＡＰＥＲ／１６２６ｍｍ
3
ＡＤＪＵＳＴ
↕オクリチョウセイ ◎
4
>オクリチョウセイ
↕シ゛ト゛ウチョウセイ ◎
5
>> シ゛ト゛ウチョウセイ
↕サイコウソク ◎
サイコウソク
コウソク
ソクドユウ セ ン
ヒョウジュン
ガシツユウセン
コウガシツ
サイコウガシツ
6
>> シ゛ト゛ウチョウセイ
インサツシ゛ッコウ ＯＫ？
7
さらに 細か い調 整を行う場 合 は、「マニュアル 調整 」
を 行 ってく だ さ い 。
「マニュアル調整」の方法は、取扱説明書を参照し
てく だ さ い 。
12
◆ 往復調整をする
1
2
フ°リントテ゛キマス
０１：ＰＡＰＥＲ／１６２６ｍｍ
3
ＡＤＪＵＳＴ
↕オウフクチョウセイ ◎
4
>オウフクチョウセイ
↕シ゛ト゛ウチョウセイ ◎
5
>> シ゛ト゛ウチョウセイ
↕１：サイソク，コウソク，ソクト゛ユウ◎
スベテノ インサツモード
全ての 印 刷 モ ード
を調整します
1: サイソク , コウソク ,
ソクドユウ
最高速、高速、
速度優先
2:ヒョウジュン ,
ガシツユウ
標準、画質優先
3:コウガシツ 高画質
4: サイコウ ガシツ 最高画質
6
>> シ゛ト゛ウチョウセイ
インサツシ゛ッコウ ＯＫ？
7
さらに 細か い調 整を行う場 合 は、「マニュアル 調整 」
を 行 ってく だ さ い 。
「マニュアル調整」の方法は、取扱説明書を参照し
てく だ さ い 。
13
メンテナンスをする
◆ ワイパーブレードの汚れチェック、キャッピングユニットの清掃、クリーニング（開
始前のメンテナンス）
1
フ°リントテ゛キマス
０１：ＰＡＰＥＲ／１６２６ｍｍ
2
ＭＡＩＮＴＥＮＡＮＣＥ
↕カイシマエノメンテナンス ◎
3
＞カイシマエノメンテナンス
ＯＫ？◎
4
IP7-2 6 4クリーニング棒（大 ）
※IP6-271 日常メンテナンスキット A にも
含 ま れ ま す。
5
マエショリチュウ
シハ゛ラクオマチクタ゛サイ １：００
6
カハ゛ーヲアケテ キャッフ゜セイソウ
ワイフ゜カクニンヲ シテクタ゛サイ
7
OK NG
終了 2以降の手順を実施
ワ イパ ーブ レ ード に 汚 れや き ず が 見ら れ た 場
合は、「カイシマエノメンテナンス」終了後に、
「ワイパーブレードコウカン」を実施して、ワ
イパーブレードを交換してください。
8
IP6-272キャップクリーニング液 A
※IP6-271 日常メンテナンスキット A にも
含 ま れ ま す。
※一度キャップを清掃したクリーニング棒
（大 ）をキャップクリーニング液ボトルの中
に入れないでください。キャップクリーニ
ング 液 が 汚 れてしまい ま す。
※1 本のクリーニング棒（大 ）をキャップクリー
ニング液に 1 回浸ければ、すべてのキャッ
ピ ン グユ ニット を 清 掃 す る こと が で き ま す。
14
9
1. はじ め に 、各 キ ャップ上 面 の 外 周 部 分を、
クリーニング棒（大 ）で 1 周させます。
これにより、各キャップ表面の汚れに
キャップクリーニング 液を浸 透させます。
作業は、左のキャップから右方向に向
か って 行 い ま す。
2.次に、各キャップ上面の外周部分を、ク
リーニング棒（大）で 5 周させて、汚れ
を拭き取ります。
作業は、左のキャップから右方向に向
か って 行 い ま す。
10
キャッフ゜セイソウ ワイフ゜カクニンシテ
カハ゛ーヲシメテクタ゛サイ
11
＞キャッフ゜セイソウカンリョウ
ＯＫ？ ◎
12
アトショリチュウ
シハ゛ラクオマチクタ゛サイ １：００
13
クリーニンク゛ヲシ゛ッシシマスカ？
ＯＫ／ＣＡＮＣＥＬ ◎
14
クリーニンク゛スタート
ホ゛トルカクニンＯＫ？
15
クリーニンク゛チュウ １２３４５６７
ノコリシ゛カン Ｙ：ＹＹ
16
ＮＯＺＺＬＥ ＰＲＩＮＴヲ
シ゛ッシシテクタ゛サイ
ＭＡＩＮＴＥＮＡＮＣＥ
↕カイシマエノメンテナンス ◎
15
◆ ノズルプリント
1
フ°リントテ゛キマス
０１：ＰＡＰＥＲ／１６２６ｍｍ
2
ＮＯＺＺＬＥ ＰＲＩＮＴ
↕インサツシ゛ッコウＯＫ？◎
3
ＮＯＺＺＬＥ ＰＲＩＮＴ
シ゛ッコウチュウ
4
ノズ ルプ リント の 印 刷 サンプル
5
インク吐出方向の曲がり
が発生している
NG
線の抜けが発生している
NG
24番ノズルと133番ノズルが抜けている例 159番ノズルにインク吐出方向の曲がりがある
例
159番ノズルで印刷した線（←の線）
が161番ノズル側に寄っている。
※ノズルプリントで線の抜けや線の曲がりがある場
合には、「 通常クリーニング」を実 施して、 再度 1
の 手 順 か ら 繰 り 返 してく だ さ い 。
通常クリーニングは、 キーを押すこ
と で 実 施 で きま す。
それでも線の抜けや線の曲がりが直らない場合
は、6 以降の手順でそのノズル番号に対して「ノ
ズルマップ」を設 定してください。
※「ノズルマップ」の設定には、「マニュアル設定」
と「自動設定 」があります。
（自動設定の詳細は、取扱説明書（ を
参 照 し て く だ さ い 。）
6
フ゜リントテ゛キマス
０１：ＰＡＰＥＲ／１６２６ｍｍ
7
ＡＤＪＵＳＴ
↕ノス゛ルマッフ゜セッテイ ◎
8
＞ノス゛ルマッフ゜セッテイ
↕Ｌｃ◎
9
＞＞ノス゛ルマッフ゜セッテイ Ｌｃ
↕＃１：＊＊＊／カヘン ◎
10
＞＞＞Ｌｃ：＃１
↕＊＊＊／カヘン→１３３／カヘン ◎
11
＞＞＞Ｌｃ：＃１
↕１３３／カヘン→１３３／カヘン
※線の抜け、線の曲がりが複数ある場合はこ
の 手 順を 繰り返しすべ てのノズ ル 番 号を設
定してく だ さ い 。
16
◆ ワイパークリーニング液のチェックと交 換
1
OK NG
終了 2以降の手順を実施
2
フ°リントテ゛キマス
０１：ＰＡＰＥＲ／１６２６ｍｍ
3
ＭＡＩＮＴＥＮＡＮＣＥ
↕ワイハ゜ーメンテナンス ◎
4
ワイハ゜ーメンテナンス
↕ワイハ゜ークリーニンク゛エキコウカン◎
5
> ワイハ゜ークリーニンク゛エキコウカン
ＯＫ？◎
6
カハ゛ーヲアケテワイハ゜ークリーニンク゛
エキヲコウカンシテクタ゛サイ
7
①
②
8
使 用 済 みワ イパ ー クリー ニン グ 液
※ 手 袋 を 着 用して 作 業 を 行 ってく だ さ い 。
9
プ リ ン タ ー セ ット 用 キ ャ ッ プ
新しいワイパークリーニング液
IP6-251ワイパークリーニング液セット A
※IP6-271 日常メンテナンスキット A にも
含 ま れ ま す。
10
11
ワイハ゜ークリーニンク゛エキヲ
コウカンコ゛カハ゛ーヲシメテクタ゛サイ
12
①
②
13
コウカン シマシタカ？
↕ＹＥＳ ◎
※毎日のチェックのほか、プリンターの交換
メッセージが表示されたときにもワイパー
クリーニング液を交 換してください。
17

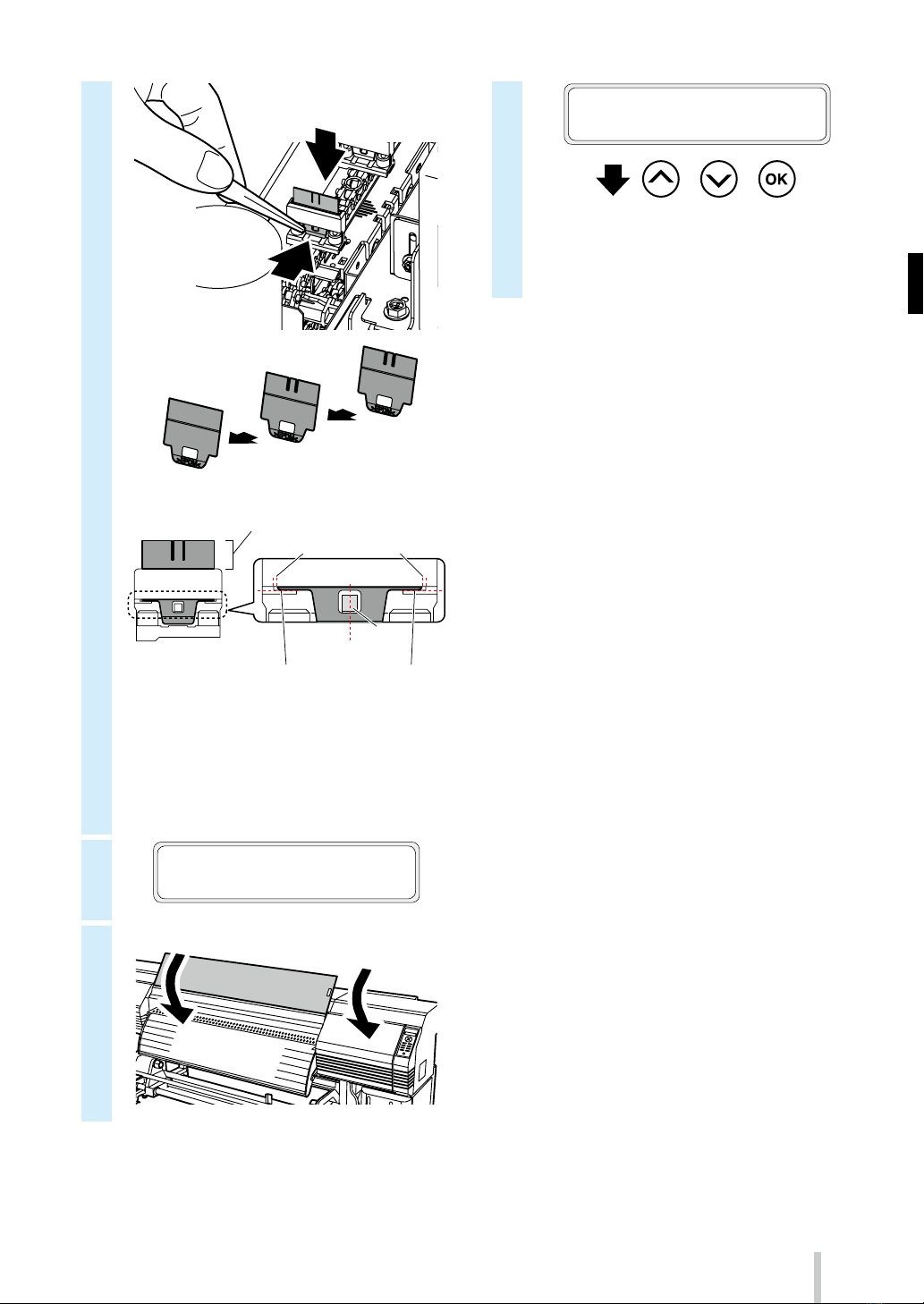

◆ ワイパーブレードの汚れチェックと交 換
1
OK NG
終了 2以降の手順を実施
2
フ°リントテ゛キマス
０１：ＰＡＰＥＲ／１６２６ｍｍ
3
ＭＡＩＮＴＥＮＡＮＣＥ
↕ワイハ゜ーメンテナンス ◎
4
> ワイハ゜ーメンテナンス
↕ワイハ゜ーフ゛レート゛コウカン ◎
5
>> ワイハ゜ーフ゛レート゛コウカン
ＯＫ？◎
6
キャリッシ゛イト゛ウチュウ
シハ゛ラクオマチクタ゛サイ
7
カハ゛ーヲアケテワイハ゜ーフ゛レート゛ヲ
コウカンシテクタ゛サイ
8
①
②
9
10
18
11
①
②
③ スポンジ
② ゴム
① ゴム
ツメ
ツメが中心にあること
左右ともここに当たっていること
左右の隙間が均等であること
平行になって いること
IP6-259ワイパーブレード
※取りつける順番を間違えないでください。
※IP6-271 日常メンテナンスキット A にも
含 ま れ ま す。
12
ワイハ゜ーフ゛レート゛ヲコウカンコ゛
カハ゛ーヲシメテクタ゛サイ
13
①
②
14
コウカン シマシタカ？
↕ＹＥＳ ◎
※毎日のチェックのほか、プリンターの交換
メッセージが表示されたときにもワイパー
ブレードを交換してください。
19
