Olympia CLEAR 15CL Instruction Manual

Installazione e garanzia
Installation and maintenance
GARANZIA - GUARANTEE
4www.olympiaceramica.it
CLEAR
Vaso sospeso
Wall hung WC
art. 15CL
Olympia Ceramica S.r.l garantisce la propria porcellana sanitaria per 10 anni dal giorno dell’acquisto
escludendo tutti i componenti non ceramici.
Gli articoli sanitari che durante questo periodo dovessero avere problemi saranno sostituiti al cliente.
Per rendere valida questa garanzia, i difetti incontrati devono essere comunicati immediatamente alla
Olympia Ceramica S.r.l in modo che la stessa possa determinare la causa del danneggiamento.
Il materiale difettoso deve essere rispedito alla fabbrica aggiungendo la relativa garanzia o documento di
vendita.
Il materiale difettoso sarà sempre cambiato previa verifica e approvazione del difetto da parte del diparti-
mento qualità.
La garanzia non copre i danni causati dal trasporto, negligenze nell’uso e mantenimento, avarie occasionali
o movimentazione indebita, insufficiente cura o modifiche e riparazioni eseguite senza il consenso
dell’azienda o da personale non qualificato, cause di forza maggiore o fortuite.
La garanzia esclude da ogni responsabilità la Olympia Ceramica S.r.l per conseguenze derivate dal malfun-
zionamento o da un’installazione incorretta dei prodotti e l’azienda non riconoscerà nessuno risarcimento e
danno per questi motivi.
Garanzia per i componenti non ceramici:
Olympia Ceramica S.r.l garantisce per un periodo di 2 anni dalla data di acquisto le parti non ceramiche
fornite dalla stessa.
Olympia Ceramica S.r.l carries a 10 year guarantee against manufacturing defects from the date of purchase
except for no-ceramic components. In the unlikely event of product failure, Olympia offers a replacement piece
if proved from quality department to a quality defect.
The goods in which the defect arises are returned to Olympia and the guarantee label or purchase invoice needs
to be included.
The guarantee doesen’t cover transport damages and is only offered on all products that have been used for
their normal purpose. The guarantee does not apply to any products that have been misused or abused in any
way.
Liability is limited to individual products and does not cover consequential loss or damage on installation.
Guarantee for no-ceramic ware components: Olympia offers a 2 years guarantee.
Olympia Ceramica s.r.l. - Unipersonale
Loc. Pantalone, 35 - 01030 Corchiano (VT), Italy
tel. [phone] r.a. fax. [phone]
[email protected] www.olympiaceramica.it
Stampa Telligraf - marzo 2012- 300- Ref. 1
®

IMPORTANTE - PLEASE READ
MISURE - MEASURES ART. 15CL CLEAR COMPONENTI - COMPONENTS
2
- Legge re attentamente queste istruzioni prima di iniziar e l’istallazione.
- Contr ollare il pr odotto e ver r e che non ci siano pezzi mancanti o danneggiati.
- Se ci dovesser o esser e pr oblemi af rsi alla garanzia .
- Si raccomanda l’installazione da parte di personale qu .
- Nelle nuove abitazioni riempir e con acqua il sifone di vasi, lavabi e bidet per evitar e il rilascio di gas
corr osivi che possono r ovinare la rubinetteria ed il copriwater .
- Fissa re i tubi di entrata e scarico acqua prima dell’istallazione.
- Grazie ad un lavaggio periodico si può evitar e la formazione di calcar e.
- Residui di pr odotti acidi per il lavaggio possono danneggiar e i pezzi metallici dei sanitari e ir elativi rubinetti .
• Please read these instructions carefully before starting installation.
• Check the pr oduct for missing parts and damages.
• In the unlikely event of pr oduct failure, please refer to supplier concerning product guarantee.
• We strongly rr .
• In new buildings it is rre toxic gases do not corr ode the surface
.
• Fix all the outlet and inlet valves before installation.
• Periodic cleaning and maintenance should be used to avoid formation of damaging lime scale deposits.
• Astringent cleaning agents may damage some materials, such as seat hinges and plastic components.

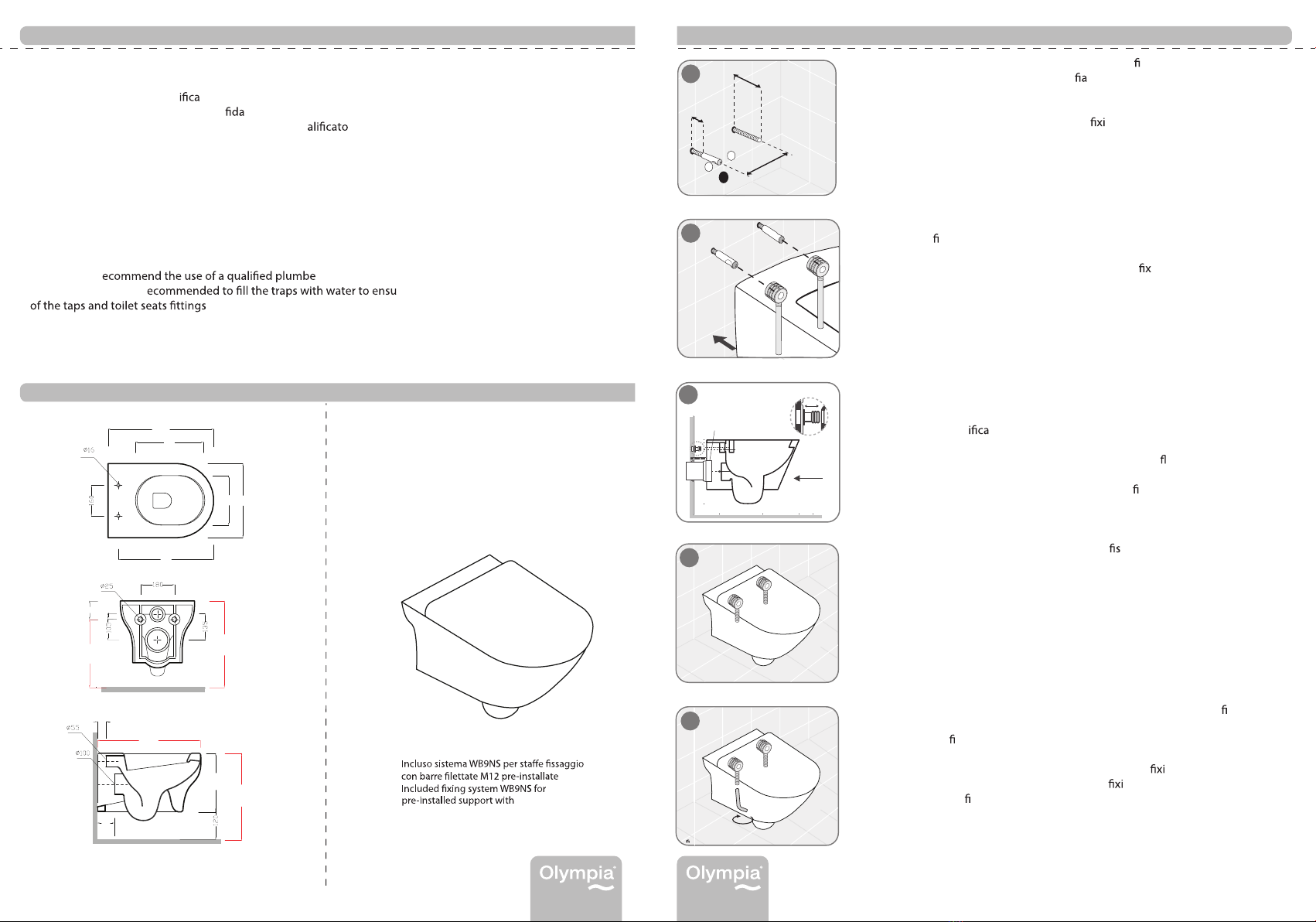

ART. 15CL CLEAR INSTALLAZIONE- INSTALLATION
3
30 mm
180 mm
5 mm
1
2
4
5
1- Pr eparar e gli scarichi e le viti di ssaggio secondo le misu re
riportate nello schema a nco (disegno 1), tagliare le barre se
necessario.
1 - Prepare the waste and the ng rods as shown in the picture and
cut if necessary.
2- Avvitare i due cilindri d’acciaio nelle barre. Inserir e il sistema di
ssaggio nella ceramica (disegno 2).
2 - Screw on the two steel sleeves. The kit in the ceramic.
33- Pr edisporr e la connessione per lo scarico della cassetta e del
vaso sospeso seguendo le indicazioni illustrate nel dettaglio
ingrandito (ATTENZIONE: per facilitar e le connessioni si consiglia
di lubr r e entrambe le parti).
3 - Prepare the connection for the cistern ushing according to the
dimension shown in the picture above (ATTENTION: to make the
connection easier, we suggest to lubricate both sides).
5- Sistemar e il vaso sospeso nei saggi.
5 - Place the WC on the brackets.
M12 threaded bars
90 mm
Raccordo di scarico
Draining connection
5- Fissar e il vaso sospeso mediante i dadi di ssaggio. Si
consiglia di avvitar e alternativamente i dadi in modo da ottenere
un ssaggio miglio re del vaso alla par ete.
5 - Adjust the WC and secure it with the ng nuts.
It is recommended to tighten the ng nuts alternately to secure an
equal t of the WC against the wall.
*
coppia di serraggio 7 Nm Max.
xing pair Max 7 Nm
500
360
280
335
430
55
300
90
30
*330
*500
*420
*420
* Quota di installazione consigliata
Advised measure for istallation
90
