Olympia TUTTO EVO Instruction Manual

Installazione e garanzia
Installation and maintenance
GARANZIA - GUARANTEE
4
www.olympiaceramica.it
TUTTO EVO
Vaso sospeso
Wall hung WC
art. 15TE
Olympia Ceramica S.r.l garantisce la propria porcellana sanitaria per 10 anni dal giorno dell’acquisto
escludendo tutti i componenti non ceramici.
Gli articoli sanitari che durante questo periodo dovessero avere problemi saranno sostituiti al cliente.
Per rendere valida questa garanzia, i difetti incontrati devono essere comunicati immediatamente alla
Olympia Ceramica S.r.l in modo che la stessa possa determinare la causa del danneggiamento.
Il materiale difettoso deve essere rispedito alla fabbrica aggiungendo la relativa garanzia o documento di
vendita.
Il materiale difettoso sarà sempre cambiato previa verifica e approvazione del difetto da parte del diparti-
mento qualità.
La garanzia non copre i danni causati dal trasporto, negligenze nell’uso e mantenimento, avarie occasionali
o movimentazione indebita, insufficiente cura o modifiche e riparazioni eseguite senza il consenso
dell’azienda o da personale non qualificato, cause di forza maggiore o fortuite.
La garanzia esclude da ogni responsabilità la Olympia Ceramica S.r.l per conseguenze derivate dal malfun-
zionamento o da un’installazione incorretta dei prodotti e l’azienda non riconoscerà nessuno risarcimento e
danno per questi motivi.
Garanzia per i componenti non ceramici:
Olympia Ceramica S.r.l garantisce per un periodo di 2 anni dalla data di acquisto le parti non ceramiche
fornite dalla stessa.
Olympia Ceramica S.r.l carries a 10 year guarantee against manufacturing defects from the date of purchase
except for no-ceramic components. In the unlikely event of product failure, Olympia offers a replacement piece
if proved from quality department to a quality defect.
The goods in which the defect arises are returned to Olympia and the guarantee label or purchase invoice needs
to be included.
The guarantee doesen’t cover transport damages and is only offered on all products that have been used for
their normal purpose. The guarantee does not apply to any products that have been misused or abused in any
way.
Liability is limited to individual products and does not cover consequential loss or damage on installation.
Guarantee for no-ceramic ware components: Olympia offers a 2 years guarantee.
Olympia Ceramica s.r.l. - Unipersonale
Loc. Pantalone, 35 - 01030 Corchiano (VT), Italy
tel. [phone] r.a. fax. [phone]
[email protected] www.olympiaceramica.it
Stampa Telligraf - ottobre 2012- 1000 - Ref. 1
®

IMPORTANTE - PLEASE READ

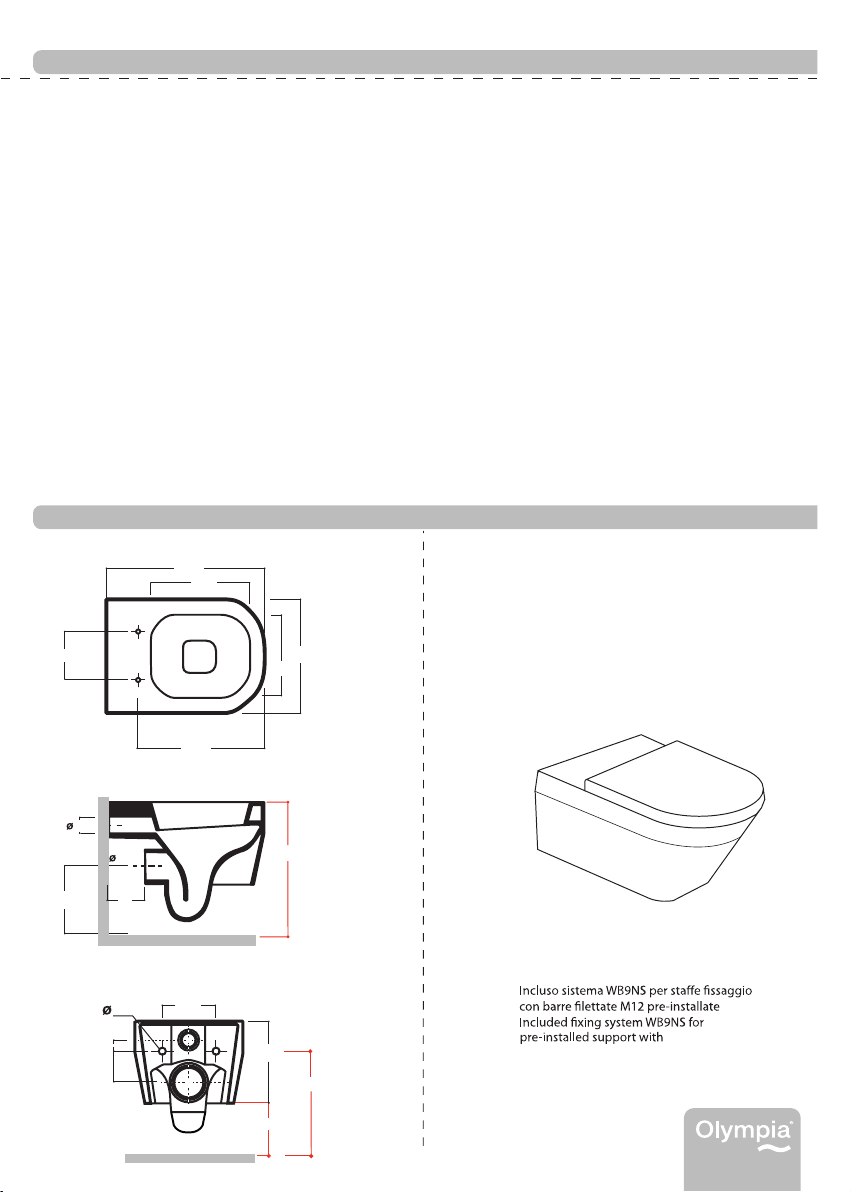

MISURE - MEASURES ART. 15CL CLEAR COMPONENTI - COMPONENTS
2
- Leggere attentamente queste istruzioni prima di iniziare l’istallazione.
- Controllare il prodotto e verificare che non ci siano pezzi mancanti o danneggiati.
- Se ci dovessero essere problemi affidarsi alla garanzia.
- Si raccomanda l’installazione da parte di personale qualificato.
- Nelle nuove abitazioni riempire con acqua il sifone di vasi, lavabi e bidet per evitare il rilascio di gas
corrosivi che possono rovinare la rubinetteria ed il copriwater.
- Fissare i tubi di entrata e scarico acqua prima dell’istallazione.
- Grazie ad un lavaggio periodico si può evitare la formazione di calcare.
- Residui di prodotti acidi per il lavaggio possono danneggiare i pezzi metallici dei sanitari e i relativi rubinetti.
• Please read these instructions carefully before starting installation.
• Check the product for missing parts and damages.
• In the unlikely event of product failure, please refer to supplier concerning product guarantee.
• We strongly recommend the use of a qualified plumber.
• In new buildings it is recommended to fill the traps with water to ensure toxic gases do not corrode the surface
of the taps and toilet seats fittings.
• Fix all the outlet and inlet valves before installation.
• Periodic cleaning and maintenance should be used to avoid formation of damaging lime scale deposits.
• Astringent cleaning agents may damage some materials, such as seat hinges and plastic components.
ART. 15TE TUTTOEVO INSTALLAZIONE- INSTALLATION
3
35 mm
180 mm
10 mm
1
2
4
5
1- Preparare gli scarichi e le viti di fissaggio secondo le misure
riportate nello schema a fianco (disegno 1), tagliare le barre se
necessario.
1- Prepare the waste and the fixing rods as shown in the picture and
cut if necessary.
2- Avvitare i due cilindri d’acciaio nelle barre. Inserire il sistema di
fissaggio nella ceramica (disegno 2).
2- Screw on the two steel sleeves. The fix kit in the ceramic.
33- Predisporre la connessione per lo scarico della cassetta e del
vaso sospeso seguendo le indicazioni illustrate nel dettaglio
ingrandito (ATTENZIONE: per facilitare le connessioni si consiglia
di lubrificare entrambe le parti).
3 - Prepare the connection for the cistern flushing according to the
dimension shown in the picture above (ATTENTION: to make the
connection easier, we suggest to lubrificate both sides).
5- Sistemare il vaso sospeso nei fissaggi.
5- Place the WC on the brackets.
M12 threaded bars
Raccordo di scarico
Draining connection
5- Fissare il vaso sospeso mediante i dadi di fissaggio. Si
consiglia di avvitare alternativamente i dadi in modo da ottenere
un fissaggio migliore del vaso alla parete.
5- Adjust the WC and secure it with the fixing nuts.
It is recommended to tighten the fixing nuts alternately to secure an
equal fit of the WC against the wall.
*coppia di serraggio 6 Nm Max.
xing pair Max 6 Nm
325
160
425
360
255
530
180
185
102 425*
260
35
100
165*
25
330*
100
55

ART. 15TE TUTTOEVO INSTALLAZIONE- INSTALLATION
3
30 mm
180 mm
5 mm
1
2
4
5
1- Preparar e gli scarichi e le viti di ssaggio secondo le misu re
riportate nello schema a anco (disegno 1), tagliare le barre se
necessario.
1- Prepare the waste and the xingrods as shown in the picture and
cut if necessary .
2- Avvitare i due cilindri d’acciaio nelle barre. Inserir e il sistema di
ssaggio nella ceramica (disegno 2).
2- Screw on the two steel sleeves. The x kit in the ceramic.
33- Predisporr e la connessione per lo scarico della cassetta e del
vaso sospeso seguendo le indicazioni illustrate nel dettaglio
ingrandito (ATTENZIONE: per facilitar e le connessioni si consiglia
di lubricare entrambe le parti).
3 - Prepare the connection for the cistern ushing according to the
dimension shown in the picture above (ATTENTION: to make the
connection easier, we suggest tolubricate both sides).
5- Sistemare il vaso sospeso nei ssaggi.
5- Place the WC on the brackets.
Raccordo di scarico
Draining connection
5- Fissar e il vaso sospeso mediante i dadi di ssaggio. Si
consiglia di avvitare alternativamente i dadi in modo da ottenere
un ssaggio miglio re del vaso alla parete.
5- Adjust the WC and secure it with the xingnuts.
It is recommended to tighten the xing nuts alter nately tosecure an
equal t of the WC against the wall.
*coppia di serraggio 6 Nm Max.

Installazione e garanzia
Installation and maintenance
GARANZIA - GUARANTEE
4
www.olympiaceramica.it
CLEAR
Vaso sospeso
Wall hung WC
art. 15CL
Olympia Ceramica S.r.l garantisce la propria porcellana sanitaria per 10 anni dal giorno dell’acquisto
escludendo tutti i componenti non ceramici.
Gli articoli sanitari che durante questo periodo dovessero avere problemi saranno sostituiti al cliente.
Per rendere valida questa garanzia, i difetti incontrati devono essere comunicati immediatamente alla
Olympia Ceramica S.r.l in modo che la stessa possa determinare la causa del danneggiamento.
Il materiale difettoso deve essere rispedito alla fabbrica aggiungendo la relativa garanzia o documento di
vendita.
Il materiale difettoso sarà sempre cambiato previa verifica e approvazione del difetto da parte del diparti-
mento qualità.
La garanzia non copre i danni causati dal trasporto, negligenze nell’uso e mantenimento, avarie occasionali
o movimentazione indebita, insufficiente cura o modifiche e riparazioni eseguite senza il consenso
dell’azienda o da personale non qualificato, cause di forza maggiore o fortuite.
La garanzia esclude da ogni responsabilità la Olympia Ceramica S.r.l per conseguenze derivate dal malfun-
zionamento o da un’installazione incorretta dei prodotti e l’azienda non riconoscerà nessuno risarcimento e
danno per questi motivi.
Garanzia per i componenti non ceramici:
Olympia Ceramica S.r.l garantisce per un periodo di 2 anni dalla data di acquisto le parti non ceramiche
fornite dalla stessa.
Olympia Ceramica S.r.l carries a 10 year guarantee against manufacturing defects from the date of purchase
except for no-ceramic components. In the unlikely event of product failure, Olympia offers a replacement piece
if proved from quality department to a quality defect.
The goods in which the defect arises are returned to Olympia and the guarantee label or purchase invoice needs
to be included.
The guarantee doesen’t cover transport damages and is only offered on all products that have been used for
their normal purpose. The guarantee does not apply to any products that have been misused or abused in any
way.
Liability is limited to individual products and does not cover consequential loss or damage on installation.
Guarantee for no-ceramic ware components: Olympia offers a 2 years guarantee.
Olympia Ceramica s.r.l. - Unipersonale
Loc. Pantalone, 35 - 01030 Corchiano (VT), Italy
tel. [phone] r.a. fax. [phone]
[email protected] www.olympiaceramica.it
Stampa Telligraf - ottobre 2012- 1000 - Ref. 1
®
