Omnitronic DMP-101 User manual

©
Copyright
Nachdruck verboten!
Reproduction prohibited!
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
BEDIENUNGSANLEITUNG
USER MANUAL
DMP-101
USB/SD CARD PLAYER

00039579.DOC, Version 1.1
2/26
Inhaltsverzeichnis/Table of contents
1. EINFÜHRUNG............................................................................................................................................... 4
2. SICHERHEITSHINWEISE............................................................................................................................. 4
3. BESTIMMUNGSGEMÄSSE VERWENDUNG .............................................................................................. 6
4. GERÄTEBESCHREIBUNG........................................................................................................................... 7
4.1 Features ................................................................................................................................................... 7
4.2 Bedienelemente und Anschlüsse............................................................................................................. 8
5. INBETRIEBNAHME .................................................................................................................................... 11
5.1 Installation .............................................................................................................................................. 11
5.2 Anschlüsse............................................................................................................................................. 11
5.3 Fernbedienung ....................................................................................................................................... 11
6. BEDIENUNG ............................................................................................................................................... 12
6.1 Fernbedienung ....................................................................................................................................... 12
6.2 Speichermedien abspielen..................................................................................................................... 12
7. REINIGUNG UND WARTUNG.................................................................................................................... 14
8. TECHNISCHE DATEN................................................................................................................................ 15
1INTRODUCTION .......................................................................................................................................... 16
2SAFETY INSTRUCTIONS ........................................................................................................................... 16
3OPERATING DETERMINATIONS............................................................................................................... 18
4DESCRIPTION ............................................................................................................................................. 19
4.1 Features ................................................................................................................................................. 19
4.2 Operating elements and connections .................................................................................................... 20
5SET UP......................................................................................................................................................... 23
5.1 Installation .............................................................................................................................................. 23
5.2 Connections ........................................................................................................................................... 23
5.3 Remote control....................................................................................................................................... 23
6OPERATION ................................................................................................................................................ 24
6.1 Remote control....................................................................................................................................... 24
6.2 Replaying storage media ....................................................................................................................... 24
7CLEANING AND MAINTENANCE .............................................................................................................. 26
8TECHNICAL SPECIFICATIONS.................................................................................................................. 26
Diese Bedienungsanleitung gilt für die Artikelnummern: 11045005
This user manual is valid for the article numbers: 11045005
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.omnitronic.com

00039579.DOC, Version 1.1
3/26

00039579.DOC, Version 1.1
4/26
BEDIENUNGSANLEITUNG
DMP-101
USB/SD-Card-Player
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
-entsprechend qualifiziert sein
-diese Bedienungsanleitung genau beachten
-die Bedienungsanleitung als Teil des Produkts betrachten
-die Bedienungsanleitung während der Lebensdauer des Produkts behalten
-die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
-sich die letzte Version der Anleitung im Internet herunter laden
1. EINFÜHRUNG
Wir freuen uns, dass Sie sich für den OMNITRONIC DMP-101 entschieden haben. Wenn Sie
nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie den DMP-101 aus der Verpackung.
2. SICHERHEITSHINWEISE
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die-
ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits-
hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb
und setzen sich bitte mit Ihrem Fachhändler in Verbindung.

00039579.DOC, Version 1.1
5/26
Der Aufbau entspricht der Schutzklasse II. Das Gerät ist schutzisoliert. Der Netzstecker darf nur an eine
Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau
übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes
und zu tödlichen Stromschlägen führen.
Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände
können tödliche Stromschläge zur Folge haben.
Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der
Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.
Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets
eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt
werden, was zu tödlichen Stromschlägen führen kann.
Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden
kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die
benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für
evtl. Verlängerungsleitungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an
der Griffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker
beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B.
durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.
Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der
Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden.
Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmut-
zungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in
irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur
minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz
getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das
Gerät scheinbar noch funktioniert, muss es von einen Fachmann überprüft werden ob durch den
Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche
Stromschläge hervorrufen.
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten
auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen,
so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile
hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.
Bevor das Gerät eingeschaltet wird, müssen alle Fader und Lautstärkeregler auf "0" bzw. auf Minimum
gestellt werden.
ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten!
Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden,
nicht unter den Garantieanspruch fallen.
Kinder und Laien vom Gerät fern halten!
ACHTUNG: Zu hohe Lautstärken können das Gehör schädigen!

00039579.DOC, Version 1.1
6/26
Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!
Batterien sind Sondermüll und müssen als solche entsorgt werden. Soll das Gerät entsorgt werden, müssen
zuerst die Batterien entnommen werden. Die leeren Batterien können Sie fachgerecht im Elektrofachhandel
in den dafür vorgesehenen Sammelbehältern entsorgen. Achten Sie beim Einlegen der Batterien auf die
richtige Polung. Lassen Sie Batterien nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern
oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!
Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen,
benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe. Achten Sie darauf, dass die Batterien
nicht kurzgeschlossen, nicht ins Feuer geworfen und nicht aufgeladen werden können. Es besteht
Explosionsgefahr.
3. BESTIMMUNGSGEMÄSSE VERWENDUNG
Der DMP-101 eignet sich besonders für Festinstallationen (z.B. Restaurants, Fitnessstudios,
Einzelhandel, usw.), kann aber auch für andere Beschallungszwecke eingesetzt werden. Das Gerät besitzt
eine ganze Reihe von Funktionen, wie z.B. regelbare Wiedergabegeschwindigkeit, Cueing, nahtlose
Wiedergabe einer Endlosschleife, Einzeltitelwiedergabe und bequeme Steuerung über eine Fernbedienung.
Auf dem DMP-101 lassen sich Titel im MP3-Format von SD-/MMC-Karten und USB-Speichermedien
abspielen. Es können Speichermedien mit einer Kapazität von bis zu 4 GB verwendet werden.
Speichermedien mit einer Kapazität von mehr als 4 GB können nicht gelesen werden. SDHC-Speicherkarten
werden nicht erkannt. Das Dateiformat ist auf MP3 beschränkt.
Der DMP-101 ist mit einem 40-sekündigen Anti-Shock-Speicher ausgestattet, der Störungen durch Stöße
oder Vibration ausgleichen kann.
Dieses Produkt ist nur für den Anschluss an 80-260 V, 50/60 Hz Wechselspannung zugelassen. Die
Fernbedienung darf nur über zwei 1,5 V Microbatterien (Typ AAA) betrieben werden. Das Produkt wurde
ausschließlich zur Verwendung in Innenräumen konzipiert.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme
des Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.
Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.
Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

00039579.DOC, Version 1.1
7/26
4. GERÄTEBESCHREIBUNG
4.1 Features
USB/SD/MMC-Player für MP3-Dateien, mit IR-Fernbedienung
•Wiedergabe von MP3-Dateien von SD-/MMC-Karten und USB-Sticks oder MP3-Playern mit bis zu 4 GB
•USB-2.0-Schnittstelle zum Anschluss von USB-Speichermedien
•Steckplatz für SD-/MMC-Speicherkarten (nicht kompatibel zu SDHC-Karten)
•Bis zu 800 Titel (bei 5 MB/MP3-Datei) auf 4 GB Speichermedien möglich
•Unbegrenztes Anti-Shock-System
•Ordner- und Track-Suchfunktion
•Search-Tasten für schnelles Vor- und Zurückbewegen im Titel
•Pitchregelung ±24 %, deaktivierbar
•Pitch Bend-Funktion
•Cue-Funktion
•Nahtlose Loop/Reloop-Funktion
•Einzel- oder Gesamttitelwiedergabe
• 3 Wiederholungsfunktionen: Repeat 1, Repeat Folder, Repeat All
•Alphanumerisches LCD-Display (blau hinterleuchtet)
•Anzeige von Interpret, Titelname und Ordnername
•Anzeige von Titelrestspielzeit oder Titelabspielzeit
•Anzeige der Geschwindigkeitsänderung in %
•Farbig beleuchtete Gummitasten
•Extra große Play/Pause- und Cue-Taste
•Regelbarer Mikrofoneingang (XLR, sym.) auf der Frontplatte
•Regelbarer Kopfhörerausgang (3,5 mm Klinke) auf der Frontplatte
•Regelbarer Master-Ausgang (3-pol. XLR und Cinch)
•Inkl. IR-Fernbedienung mit 2x 1,5 V Batterie (Typ AAA)
•Schaltnetzteiltechnologie (80-260 V AC, 50/60 Hz)
•Inkl. Montagewinkeln für 482 mm Rackeinbau (2 HE)
•Ideal für Festinstallationen, wo der schnelle und leichte Zugriff auf Musik benötigt wird (z.B. Restaurants,
Fitnessstudios, Einzelhandel, usw.)

00039579.DOC, Version 1.1
8/26
4.2 Bedienelemente und Anschlüsse
1
Netzschalter mit Betriebsanzeige
Drücken Sie den Netzschalter, um das Gerät ein- und
auszuschalten. Die Betriebsanzeige darüber zeigt den
eingeschalteten Zustand des DMP-101an.
2SD/MMC-Kartenschlitz
Schieben Sie hier Ihre SD- bzw. MMC-Speicherkarte ein.
Die Kontakte der Karte müssen nach unten zeigen. Es
werden nur Speicherkarten mit einer Kapazität von bis zu
4GB und Titeln im MP3-Format erkannt. SDHC-
Speicherkarten können nicht gelesen werden.
3USB-Anschluss
USB-Anschluss (Typ A) zum Einstecken eines USB-
Speichermediums mit einer maximalen Kapazität von 4
GB und Titeln im MP3-Format.
4Laufwerkwahl
Umschalter SD/USB zum Anwählen eines Speicher-
mediums im Pause- bzw. Cuemodus. Die LEDs zeigen
Ihnen, welches Speichermedium aktiviert ist.
5Textzeile für Ordnername, Titelname und
Interpret
6Wiederholfunktion ist aktiviert
7Geschwindigkeitsanpasssung in %
8Zeit
Schaltet die Zeitanzeige zwischen Titelabspielzeit und
Titelrestspielzeit um.
9Wiedergabemodus
Diese Taste bestimmt den Wiedergabemodus. Sie
können Sie zwischen einmaligem Abspielen eines Titels
(Einzeltitelwiedergabe) und Gesamttitelwiedergabe um-
schalten. Die Grundeinstellung ist die Gesamttitelwieder-
gabe; alle Titel des Speichermediums werden fortlaufend
wiedergegeben und das Gerät schaltet nach dem letzten
Titel auf Pause. Drücken Sie die Taste, um auf Einzeltitel-
wiedergabe (LED leuchtet grün) umzuschalten. Ist ein
Titel zu Ende gespielt, schaltet das Gerät am Anfang des
nächsten Titels auf Pause.
10
Wiederholfunktion
Zum Anwählen der Wiederholfunktionen.
Erster Tastendruck (Anzeige 1): ständige Wiederholung
des angewählten Titels.
Zweiter Tastendruck (Anzeige F): ständige Wiederholung
aller Titel im angewählten Ordner.
Dritter Tastendruck (Anzeige A): ständige Wiederholung
aller Titel.
11 Tasten 
Tasten für schnellen Vor-/Rücklauf innerhalb eines Titels.
12 Tasten PITCH BEND
Die Funktion “Pitch Bend“ erzeugt eine temporäre
Veränderung der Wiedergabegeschwindigkeit. Solange
Sie die Taste “-“ gedrückt halten, wird der Takt des Titels
um 24% verlangsamt. Solange Sie die Taste “+“ gedrückt
halten wird der Takt des Titels um 24% erhöht. Sobald
Sie Ihren Finger von den Tasten nehmen, kehrt das
Gerät zur vorher eingestellten Geschwindigkeit zurück.
13 PITCH An/Aus
Aktiviert/deaktiviert den PITCH-Regler. Ist er aktiviert,
leuchtet die rote LED.
14 Mikrofoneingang
Eingangsbuchse (3-pol XLR, sym.) für den Anschluss
eines Mikrofons.
15 Regler MIC GAIN
Regelt die Eingangsverstärkung für den Mikrofoneingang.
16 Masterregler
Bestimmt die Gesamtlautstärke des Geräts.
17 Lautstärkeregler für den Kopfhörer
18 Kopfhöreranschluss
3,5 mm Klinkenbuchse zum Anschluss eines Stereo-
kopfhörers.

00039579.DOC, Version 1.1
9/26
19
Titel-/Ordnerwahl
A
Drehen Sie den Regler nach links oder rechts, um
die Titel des aktuellen Ordners anzuwählen. Titelnummer
und -name werden im Display angezeigt.
BWenn Sie den Regler beim Drehen gleichzeitig
gedrückt halten, können Sie die Ordner auf dem
Speichermedium anwählen. Der Ordnername wird im
Display angezeigt.
CMit Druck auf den Regler wird der Name des aktuell
ausgewählten Ordners im Display angezeigt.
20 Wiedergabe-/ Pausemodus
21 Titelnummer
22 Titelabspielzeit oder Titelrestspielzeit
dargestellt in Minuten, Sekunden und Frames
23 Infrarotsensor für die Fernbedienung
24 IN/ OUT/ RELOOP
Tasten zum Speichern und zur Wiedergabe einer
Endlosschleife (Seamless Loop):
IN:Bestimmt den Startpunkt einer Schleife (LED blinkt
orange)
OUT:Bestimmt den Endpunkt einer Schleife, die
daraufhin sofort gestartet wird (LEDs IN und OUT
leuchten). Die Schleife wird solange wiederholt, bis Sie
die Taste erneut drücken.
RELOOP
:Startet die erneute Wiedergabe der Schleife
(LEDs IN und OUT leuchten). Drücken Sie die Taste
OUT, um die Schleife zu beenden.
25 CUE
A
Mit Tast
endruck im Pausemodus oder während der
Wiedergabe stoppt das Gerät und kehrt zum Liedanfang
(Cue-Punkt) zurück und befindet sich im Pausemodus
(LED leuchtet orange).
B
Im Pausemodus kann durch Gedrückthalten der
Taste vorgehört werden. Sobald Sie Ihren Finger wieder
von der Taste nehmen, kehrt das Gerät zum Liedanfang
(Cue-Punkt) zurück.
26 R
Zum Umschalten zwischen Wiedergabe und Pause.
Während der Wiedergabe leuchtet die blaue LED, im
Pausemodus blinkt die blaue LED.
27 Regler PITCH +/-
Bestimmt stufenlos die Wiedergabegeschwindigkeit um
bis zu ±24 %. Drehen Sie den Regler nach links, um die
Geschwindigkeit zu verringern und nach rechts, um die
Geschwindigkeit zu erhöhen. Die Einstellung des Reglers
ist nur bei gedrückter Taste PITCH wirksam. Die Pitch-
Prozentzahl wird im Display angezeigt.
28

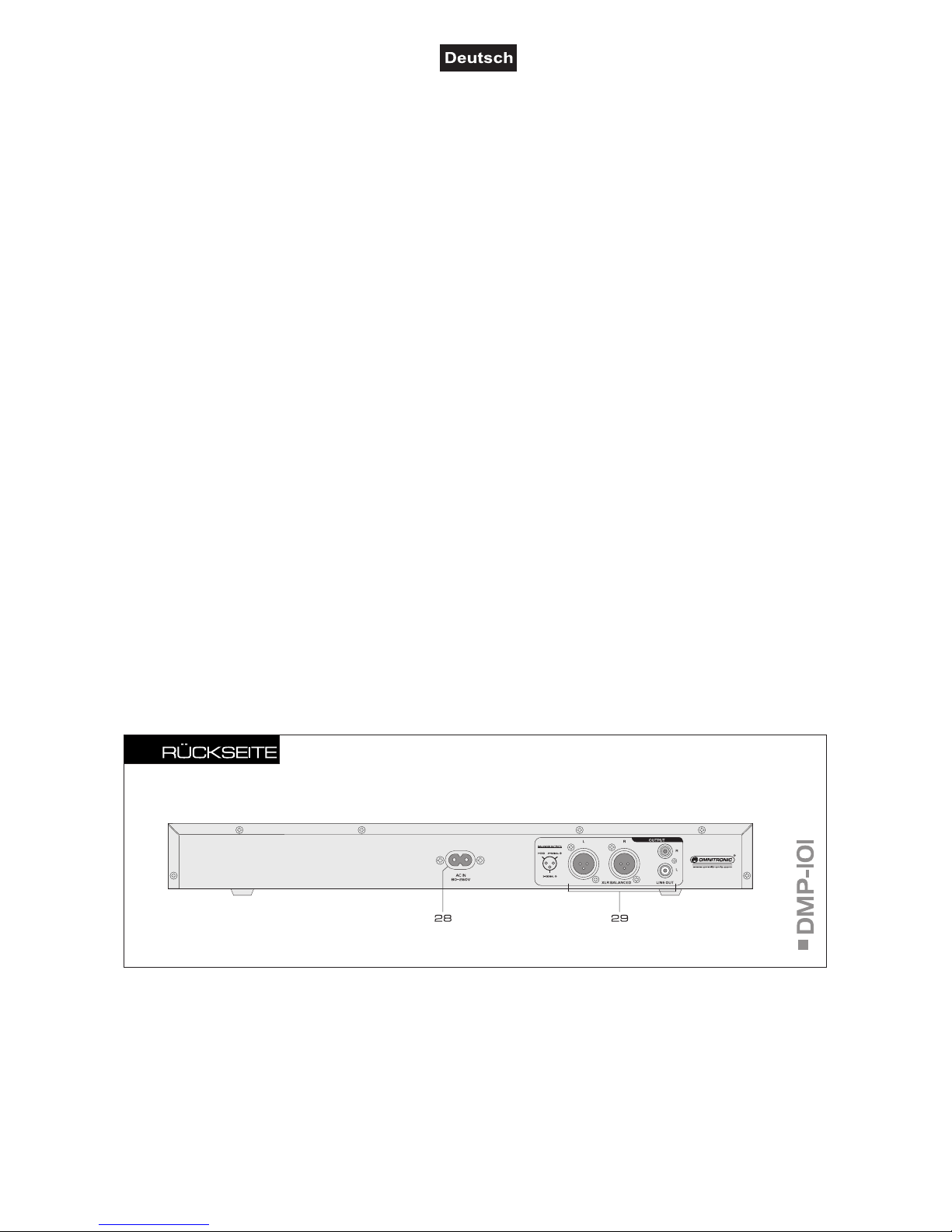

Netzanschluss
Stecken Sie hier die beiliegende Netzleitung ein.
29
Line-Ausgänge
Stereo-Ausgänge (3-pol. XLR und Cinch) zum Anschluss
an Verstärker, Mischpulte bzw. andere Geräte mit Line-
Pegel-Eingängen.

00039579.DOC, Version 1.1
10/26

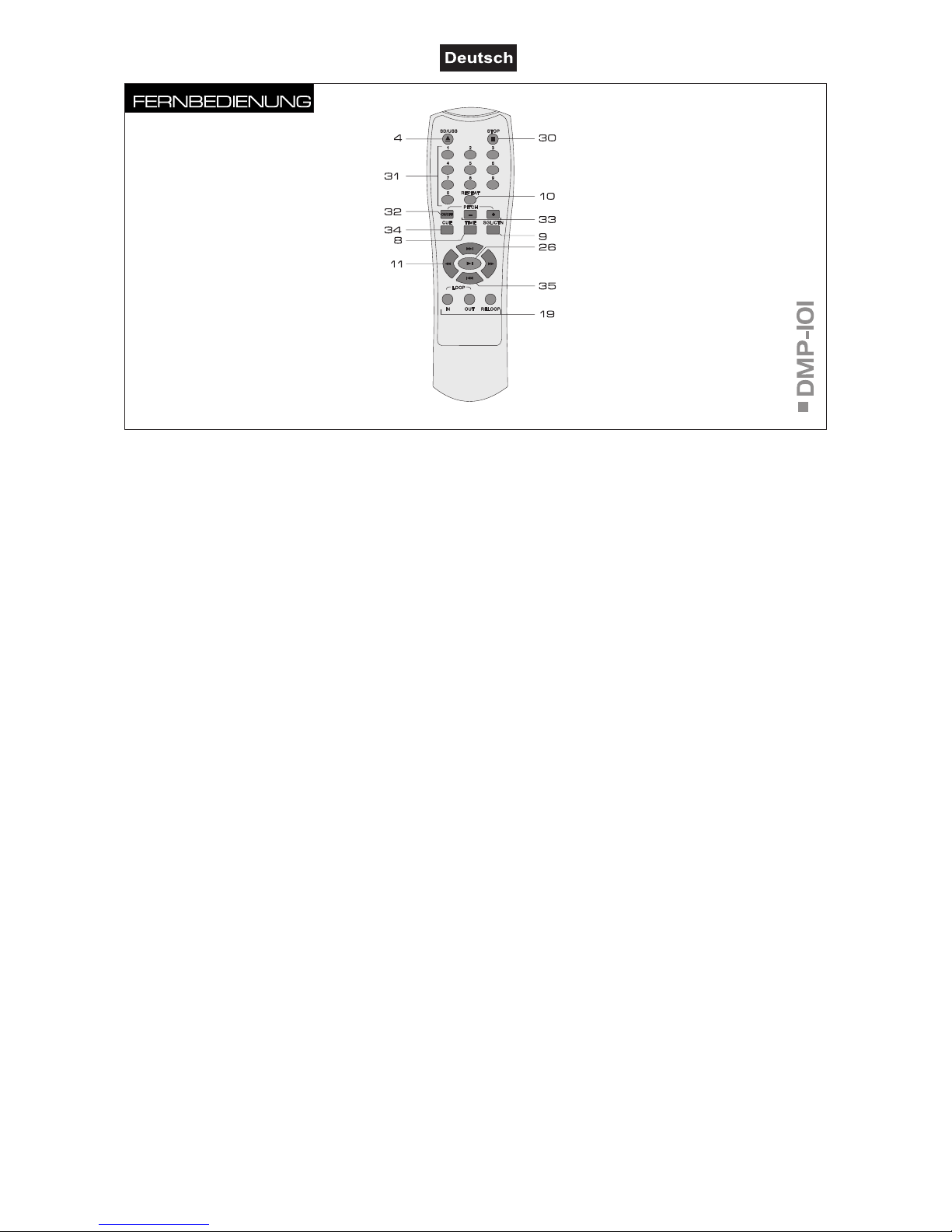

Tasten
4
,
8
-
11
,
19
,
26
Diese Tasten haben die gleichen Funktionen wie die
Tasten am Gerät.
30 Taste STOP
Beendet die Wiedergabe.
31 Tasten 0-9
Zifferntasten zur Direktanwahl eines Titels. Für die Titel
1-9 muss zuerst die Taste 0 gedrückt werden.
32 PITCH An/Aus
Aktiviert/deaktiviert den Regler
PITCH +/- am Gerät. Ist er
aktiviert, leuchtet die rote LED. Bei deaktiviertem Regler,
kann mit den Tasten PITCH +/- auf der Fernbedienung
die Wiedergabegeschwindigkeit verändert werden.
33
Tasten +/-
Verändern in 1%-Schritten die Wiedergabegeschwin-
digkeit um bis zu ±24 % bei deaktiviertem PITCH-Regler.
Drücken Sie die Taste
"-", um die Geschwindigkeit schrittweise zu verringern
und die Taste "+", um die Geschwindigkeit schrittweise zu
erhöhen.
34 CUE
Durch den ersten Tastendruck im Pause- oder
Wiedergabemodus stoppt das Gerät und kehrt zum
Liedanfang (Cue-Punkt) zurück und befindet sich im
Pausemodus (LED leuchtet orange). Durch erneutes
Drücken startet die Wiedergabe (LED erlischt).
35 Tasten  für die Titelanwahl
:Mit jedem Drücken der Taste wird ein Titel
vorgesprungen. :Durch Drücken der Taste wird an den
Titelanfang gesprungen und mit jedem weiteren Drücken
ein Titel zurück.

00039579.DOC, Version 1.1
11/26
5. INBETRIEBNAHME
5.1 Installation
Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Für den Einbau in
ein 19"-Rack (483 mm) werden 2 HE benötigt. Schrauben Sie die beiden beiliegenden Montagewinkel links
und rechts am Gehäuse an. Achten Sie bei der Standortwahl des Geräts darauf, dass die warme Luft aus
dem Rack entweichen kann und genügend Abstand zu anderen Geräten vorhanden ist. Dauerhafte
Überhitzung kann zu Schäden am Gerät führen. Sie können das Gerät mit vier Schrauben M6 im Rack
befestigen.
5.2 Anschlüsse
SSchalten Sie den DMP-101 und die anzuschließenden Geräte vor dem Anschluss bzw. vor dem
Verändern von Anschlüssen aus.
SSchließen Sie nachfolgende Geräte mit Line-Pegel-Eingängen wie Verstärker oder Mischpult an den
symmetrischen XLR-Ausgang und/oder an den unsymmetrischen Cinch-Ausgang an. Achten Sie darauf,
dass die rechts/links Belegung an den Geräten übereinstimmt. Der Ausgangspegel kann mit dem Regler
MUSIC LEVEL eingestellt werden.
SZum Anschluss eines Mikrofons verwenden Sie den Mikrofoneingang MIC INPUT (3-pol XLR, sym.). Der
Mikrofonpegel kann mit dem Regler MIC GAIN eingestellt werden.
SDie Eingangssignale lassen sich über einen Stereokopfhörer vor dem Masterregler abhören. Schließen Sie
den Kopfhörer an die 3,5 mm Klinkenbuchse PHONES an. Die Kopfhörerlautstärke kann mit dem Regler
PHONE LEVEL eingestellt werden.
SSchließen Sie den DMP-101 ans Netz an.
Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens
3mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. Das Gerät darf nur
an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht. Die
Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA Bemessungsdifferenzstrom ausgestattet
sein.
5.3 Fernbedienung
SZum Einsetzen der Batterien entfernen Sie die Batteriefachabdeckung auf der Rückseite der
Fernbedienung.
SLegen Sie zwei 1,5 V Microbatterien (Typ AAA) wie im Batteriefach angegeben ein. Bringen Sie die
Batteriefachabdeckung wieder an.

00039579.DOC, Version 1.1
12/26
SWird die Fernbedienung für längere Zeit (ca. 1-2 Wochen) nicht benutzt, nehmen Sie bitte die Batterien
heraus, um das Gerät vor einem eventuellen Auslaufen zu schützen. Bitte beachten Sie auch das Kapitel
Sicherheitshinweise.
ACHTUNG!
Explosionsgefahr bei unsachgemäßem Auswechseln der Batterien.
Nur durch denselben oder einen entsprechenden, vom Hersteller empfohlenen Typ ersetzen.
Verbrauchte Batterien nach den Anweisungen des Herstellers beseitigen.
ENTSORGUNGSHINWEIS
Alte und verbrauchte Batterien bzw. defekte Akkus bitte fachgerecht entsorgen.
Diese gehören nicht in den Hausmüll!
Bitte bei einer Sammelstelle in Ihrer Nähe abgeben.
6. BEDIENUNG
Die Bedienung des DMP-101 kann wahlweise über die Tasten an der Gerätevorderseite oder über die
Fernbedienung erfolgen. Diese verfügt allerdings nicht über die Möglichkeit Ordner auf den Speichermedien
anzuwählen und die Funktion "Pitch Bend".
6.1 Fernbedienung
1. Halten Sie die Fernbedienung beim Betätigen einer Taste immer in Richtung des Sensors am Gerät. Es
muss eine Sichtverbindung zwischen der Fernbedienung und dem Gerät bestehen.
2. Lässt die Reichweite der Fernbedienung nach, sind wahrscheinlich die Batterien verbraucht und müssen
ausgewechselt werden.
6.2 Speichermedien abspielen
6.2.1 Gerät Einschalten/Ausschalten
1. Stellen Sie alle Lautstärkeregler vor dem Einschalten auf Minimum, um Einschaltgeräusche zu
vermeiden.
2. Schalten Sie den DMP-101 mit dem Netzschalter ein. Wenn sich ein Speichermedium im Laufwerk
befindet, zeigt das Display nach dem Einlesevorgang die Anzahl der Ordner und der Titel des ersten
Ordners an. Befindet sich kein Speichermedium im Laufwerk, wird "LOAD USB" (bitte Speichermedium
laden) angezeigt.
3. Beenden Sie vor dem Ausschalten immer zuerst die Wiedergabe. Schalten Sie erst dann das Gerät mit
dem Netzschalter aus.
6.2.2 Speichermedium laden
Stecken Sie SD-/MMC-Karten mit den Kontakten nach unten zeigend in das Laufwerk. Schließen Sie USB-
Speichermedien (z.B. USB-Stick oder MP3-Player) an die USB-Schnittstelle an.
6.2.3 Laufwerk wählen
Wählen Sie mit dem Umschalter SD/USB eines der Laufwerke an (das Gerät muss sich im Pause- oder
Cuemodus befinden). Die LEDs zeigen Ihnen, welches Laufwerk aktiviert ist.
6.2.4 Speichermedium ausgeben
Um eine SD-/MMC-Karte auszugeben, drücken Sie diese leicht an woraufhin sie herausspringt und
abgezogen werden kann. ACHTUNG! Geben Sie niemals SD-/MMC-Karten oder USB-Speichermedien im
Wiedergabemodus aus.
Es können Speichermedien mit Titeln im MP3-Format und einer Kapazität von bis zu 4 GB
verwendet werden. Speichermedien mit einer Kapazität von mehr als 4 GB können nicht gelesen
werden. SDHC-Speicherkarten werden nicht erkannt. Das Dateiformat ist auf MP3 beschränkt.

00039579.DOC, Version 1.1
13/26
6.2.5 Titel anwählen
1.Mit dem Regler FLD/TRK SEARCH wählen Sie Titel im aktuellen Ordner an. Je nach Drehrichtung wählt
der Regler entweder den nächst höheren oder niedrigeren Titel an. Titelnummer und -name werden im
Display angezeigt. Um den Ordnernamen anzuzeigen, drücken Sie den Regler.
2. Mit den Zifferntasten 0-9 auf der Fernbedienung kann ein Titel durch Eingabe der seiner Nummer direkt
angewählt werden. Für Titel im einstelligen Bereich muss zuerst die Taste 0 gedrückt werden. Beispiele:
Für Titelnummer 1 drücken Sie die Tasten 0 und 1. Für Titelnummer 27 drücken Sie die Taste 2 und 7.
3.Mit den  auf der Fernbedienung kann um einen oder mehrere Titel vor- oder zurückgesprungen
werden. Mit jedem Drücken der Taste wird ein Titel vorgesprungen. Durch Drücken der Taste wird
an den Titelanfang gesprungen und mit jedem weiteren Drücken ein Titel zurück.
6.2.6 Ordner anwählen
Indem Sie den Regler FLD/TRK SEARCH beim Drehen gleichzeitig gedrückt halten, können Sie die Ordner
auf dem Speichermedium anwählen. Je nach Drehrichtung wählt der Regler entweder den nächst höheren
oder niedrigeren Ordner an. Es werden nur Unterverzeichnisse auf der Hauptebene erkannt. Geschachtelte
Verzeichnisse können nicht wiedergegeben werden. Der Ordnername wird im Display angezeigt.
6.2.7 Wiedergabe starten
Drücken Sie die Taste R,um die Wiedergabe zu starten (das Display zeigt R). Während der Wiedergabe
leuchtet die blaue LED. Der Startpunkt des Titels (Cue-Punkt) wird automatisch gespeichert. Das Gerät kehrt
zum Cue-Punkt zurück, indem Sie kurz die Taste CUE drücken.
6.2.8 Wiedergabe unterbrechen
Die Wiedergabe kann jederzeit mit der Taste Runterbrochen werden (das Display zeigt ). Die blaue
LED blinkt. Drücken Sie die Taste Rzum Weiterspielen. Die Wiedergabe wird auch unterbrochen wenn
Sie die Taste CUE drücken. Das Gerät kehrt dann zum Cue-Punkt zurück.
6.2.9 Schneller Vor- und Rücklauf
Für schnellen Vor- und Rücklauf innerhalb eines Titels können Sie die Tasten  am Gerät oder auf der
Fernbedienung verwenden. Für den schnellen Vorlauf halten Sie die Taste gedrückt, für den schnellen
Rücklauf die Taste .
6.2.10 Wiedergabemodus wählen
Nachdem dem Einschalten ist immer die Gesamttitelwiedergabe aktiviert. Alle Titel des Speichermediums
werden fortlaufend wiedergegeben und das Gerät schaltet nach dem letzten Titel auf Pause. Drücken Sie
am Gerät die Taste SINGLE (LED leuchtet grün) oder auf der Fernbedienung die Taste SGL/CTN, um auf
Einzeltitelwiedergabe umzuschalten; das Gerät schaltet nach jedem gespielten Titel auf Pause.
6.2.11 Wiederholfunktionen wählen
Mit der Taste REPEAT lassen sich 3 verschiedene Wiederholfunktionen anwählen. Mit dem ersten
Tastendruck (Anzeige 1) erfolgt die ständige Wiederholung des angewählten Titels. Mit dem zweiten
Tastendruck (Anzeige F) erfolgt die ständige Wiederholung aller Titel im angewählten Ordner. Mit dem
dritten Tastendruck (Anzeige A) erfolgt die ständige Wiederholung aller Titel des Speichermediums. Mit dem
vierten Tastendruck schaltet das Gerät je nach Betriebsmodus auf Gesamttitelwiedergabe oder
Einzeltitelwiedergabe zurück.
6.2.12 Zeitanzeige umschalten
Mit der Taste TIME kann die Zeitanzeige zwischen Titelabspielzeit und Titelrestspielzeit umgeschalten
werden.
6.2.13 Sprung zum Liedanfang
1. Um schnell zurück zum Liedanfang zu springen, drücken Sie im Pausemodus oder während der
Wiedergabe die Taste CUE. Das Gerät stoppt und kehrt zum Liedanfang (Cue-Punkt) zurück und
befindet sich im Pausemodus (LED leuchtet orange). Der Cue-Punkt wird beim Erreichen oder Anwählen
des nächsten Titels mit dem Anfangspunkt des nächsten Titels überschrieben (LED blinkt wiederholt).
2. Im Pausemodus kann durch Gedrückthalten der Taste CUE vorgehört werden. Sobald Sie Ihren Finger
wieder von der Taste nehmen, kehrt das Gerät zum Liedanfang (Cue-Punkt) zurück.
6.2.14 Wiedergabegeschwindigkeit verändern
Regler PITCH +/-
Die Wiedergabegeschwindigkeit kann mit dem Regler PITCH +/- stufenlos um bis zu ±24 % verändert
werden. Dazu muss der Regler am Gerät mit der Taste PITCH (rote LED leuchtet) oder auf der
Fernbedienung mit der Taste ON/OFF aktiviert werden. Drehen Sie dann den Regler PITCH +/- nach links,

00039579.DOC, Version 1.1
14/26
um die Geschwindigkeit zu verringern und nach rechts, um die Geschwindigkeit zu erhöhen. Die Pitch-
Prozentzahl wird im Display angezeigt.
Tasten PITCH +/-
Die Wiedergabegeschwindigkeit kann mit den Tasten PITCH +/- auf der Fernbedienung in 1%-Schritten um
bis zu ±24 % verändert werden. Dazu muss der Regler PITCH +/- am Gerät deaktiviert sein. Drücken Sie die
Taste "-", um die Geschwindigkeit schrittweise zu verringern und die Taste "+", um die Geschwindigkeit
schrittweise zu erhöhen.
Tasten PITCH BEND
Über die Tasten PITCH BEND lässt sich der Takt eines Titels an den Takt eines zweiten Titels von einer
weiteren Signalquelle anpassen (synchronisieren). Dadurch wird beim Überblenden von einem zum anderen
Titel der Rhythmus nicht unterbrochen. Anders als die Einstellung mit dem Regler PITCH +/-, erhöht oder
verringert die Funktion „Pitch Bend” die Titelgeschwindigkeit während der Wiedergabe nur vorübergehend.
1. Gleichen Sie zunächst die Geschwindigkeit der beiden Musikstücke auf die gleiche Anzahl von
Taktschlägen (BPM) mit dem Regler PITCH +/- an.
2. Legen Sie dann mit den Tasten PITCH BEND die Taktschläge beider Musikstück genau übereinander:
solange die Taste + oder - gehalten wird, läuft der Titel um 24% schneller bzw. langsamer. Nach dem
Loslassen der Tasten PITCH BEND kehrt das Gerät automatisch wieder zur vorher eingestellten
Geschwindigkeit zurück.
6.2.15 Endlosschleife abspielen
Ein Abschnitt innerhalb eines Titels kann beliebig oft ohne Tonunterbrechung wiederholt werden.
1. Drücken Sie während der Wiedergabe die Taste IN (LED blinkt orange), wenn der gewünschte
Startpunkt der Schleife erreicht ist.
2. Drücken Sie die Taste OUT (LED leuchtet orange), wenn der gewünschte Endpunkt der Schleife erreicht
ist. Der Abschnitt zwischen dem Start- und Endpunkt wird fortlaufend wiederholt (die LEDs der Tasten IN
und OUT leuchten).
3. Um die Schleife zu verlassen und die Musikwiedergabe normal fortzusetzen drücken Sie die Taste OUT.
Durch Anwählen eines anderen Titels wird die Schleife ebenfalls verlassen.
4. Zur erneuten Wiedergabe der Schleife drücken Sie die Taste RELOOP. Die Tasten IN und OUT
leuchten wieder.
7. REINIGUNG UND WARTUNG
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
LEBENSGEFAHR!
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließ-
lich dem autorisierten Fachhandel vorbehalten!
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.

00039579.DOC, Version 1.1
15/26
8. TECHNISCHE DATEN
Spannungsversorgung: 80-260 V AC, 50/60 Hz ~
Gesamtanschlusswert: 15 W
Typ: MP3-Player für SD-/MMC-/USB-Speichermedien
Speicherkapazität: max. 4 GB
Quantisierung: D/A-Wandler: 24 Bit
Samplingfrequenz: 44,1 kHz
Geschwindigkeitsanpassung: ±24 %
Display: ID3-Tag, Titelrestspielzeit und Titelabspielzeit
Klirrfaktor: 0,03 %
Geräuschspannungsabstand: -96 dB
Frequenzgang: 20-20.000 Hz
Mikrofoneingang: 3-pol XLR, sym.
Kopfhörer: 3,5 mm Stereoklinke
Audioausgang: Stereo-Cinch, unsym.
Stereo-XLR (3-pol.), sym.
Spannungsversorgung Fernbedienung: 2 x 1,5 V Microbatterie (Typ AAA)
Maße: 482 x 60 x 160 mm
19"-Maße, 2 HE
Gewicht: 1,9 kg
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
06.08.2009 ©

00039579.DOC, Version 1.1
16/26
USER MANUAL
DMP-101
USB/SD Card Player
CAUTION!
Keep this device away from rain and moisture!
Unplug mains lead before opening the housing!
For your own safety, please read this user manual carefully before you initially start-up.
Every person involved with the installation, operation and maintenance of this device has to
-be qualified
-follow the instructions of this manual
-consider this manual to be part of the total product
-keep this manual for the entire service life of the product
-pass this manual on to every further owner or user of the product
-download the latest version of the user manual from the Internet
1INTRODUCTION
Thank you for having chosen the OMNITRONIC DMP-101.If you follow the instructions given in this
manual, we are sure that you will enjoy this device for a long period of time.
Unpack your DMP-101.
2SAFETY INSTRUCTIONS
CAUTION!
Be careful with your operations. With a dangerous voltage you can suffer a dangerous
electric shock when touching the wires!
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer will
not accept liability for any resulting defects or problems.

00039579.DOC, Version 1.1
17/26
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
onimmediately. The arising condensation water might damage your device. Leave the device switched off
until it has reached room temperature.
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C
connection cable or on the casing, do not take the device into operation and immediately consult your local
dealer.
This device falls under protection-class II and features a protective insulation. The power plug must only be
plugged into a suitable outlet. The voltage and frequency must exactly be the same as stated on the device.
Wrong voltages or power outlets can lead to the destruction of the device and to mortal electrical shock.
Always plug in the power plug least. The power plug must always be inserted without force. Make sure that
the plug is tightly connected with the outlet.
Never let the power cord come into contact with other cables! Handle the power cord and all connections
with the mains with particular caution! Never touch them with wet hands, as this could lead to mortal
electrical shock.
Never modify, bend, strain mechanically, put pressure on, pull or heat up the power cord. Never operate next
to sources of heat or cold. Disregard can lead to power cord damages, fire or mortal electrical shock.
The cable insert or the female part in the device must never be strained. There must always be sufficient
cable to the device. Otherwise, the cable may be damaged which may lead to mortal damage.
Make sure that the power cord is never crimped or damaged by sharp edges. Check the device and the
power cord from time to time.
If extension cords are used, make sure that the core diameter is sufficient for the required power
consumption of the device. All warnings concerning the power cords are also valid for possible extension
cords.
Always disconnect from the mains, when the device is not in use or before cleaning it. Only handle the power
cord by the plug. Never pull out the plug by tugging the power cord. Otherwise, the cable or plug can be
damaged leading to mortal electrical shock. If the power plug or the power switch is not accessible, the
device must be disconnected via the mains.
If the power plug or the device is dusty, the device must be taken out of operation, disconnected and then be
cleaned with a dry cloth. Dust can reduce the insulation which may lead to mortal electrical shock. More
severe dirt in and at the device should only be removed by a specialist.
There must never enter any liquid into power outlets, extension cords or any holes in the housing of the
device. If you suppose that also a minimal amount of liquid may have entered the device, it must immediately
be disconnected. This is also valid, if the device was exposed to high humidity. Also if the device is still
running, the device must be checked by a specialist if the liquid has reduced any insulation. Reduced
insulation can cause mortal electrical shock.
There must never be any objects entering into the device. This is especially valid for metal parts. If any metal
parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and
disconnected immediately. Malfunction or short-circuits caused by metal parts may cause mortal injuries.
Before the device is switched on all faders and volume controls have to be set to "0" or "minimum" position.
CAUTION: Turn the amplifier on last and off first!
Please note that damages caused by manual modifications on the device or unauthorized operation by
unqualified persons are not subject to warranty.
Keep away children and amateurs!
CAUTION: High volumes can cause hearing damage!

00039579.DOC, Version 1.1
18/26
There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.
Batteries are hazardous waste which need to be disposed of appropriately. If the device is to be disposed,
the batteries have to be removed first. Make sure that the poles are correct when inserting the battery. Never
let batteries lying around openly as there is the danger that these can be swallowed by children or domestic
animals. Immediately consult a doctor when batteries are swallowed! Leaking or damaged batteries can
cause irritations when getting into contact with the skin. In this case use appropriate protective gloves. Make
sure that the batteries cannot be short-circuited, thrown into the fire and be charged. There is a danger of
explosion. Never spill any liquids on the device. Should any liquid enter the device nevertheless, remove the
batteries immediately. Please let the device be checked by a qualified service technician before you operate
it again. Any damages caused by liquids having entered the device are not subject to warranty!
3OPERATING DETERMINATIONS
The DMP-101 is particularly suitable for permanent installations (e.g. restaurants, fitness studios, retail
locations, etc.) but can also be used for various other PA applications. The unit features many functions, e.g.
adjustable pitch, cueing, seamless playback of a continuous loop, single title replay, or control via IR remote
control.
The DMP-101 plays titles in the MP3 format from SD/MMC cards or USB storage media with a maximum
capacity of 4 GB. Storage media with a capacity above 4 GB cannot be used. The unit is not compatible with
SDHC (high capacity) cards and only supports the MP3 format.
The DMP-101 is provided with a 40-second anti-shock memory which is able to compensate shocks or
vibrations.
This product is allowed to be operated with an alternating current of 80-260 V, 50/60 Hz. The remote control
is allowed to be operated with two 1.5 V micro batteries (type AAA). The product was designed for indoor
use only.
Do not shake the device. Avoid brute force when installing or operating the device.
When choosing the installation spot, please make sure that the device is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!
The ambient temperature must always be between -5° C and +45° C.
The relative humidity must not exceed 50 % with an ambient temperature of 45° C.
This device must only be operated in an altitude between -20 and 2000 m over NN.
Operate the device only after having familiarized with its functions. Do not permit operation by persons not
qualified for operating the device. Most damages are the result of unprofessional operation!
Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.
Please use the original packaging if the device is to be transported.
Never remove the serial barcode from the device as this would make the guarantee void.
If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short-
circuit, burns, electric shock, etc.

00039579.DOC, Version 1.1
19/26
4DESCRIPTION
4.1 Features
USB/SD/MMC player for MP3 files, incl. IR remote control
•Plays MP3 files from SD/MMC cards and USB sticks or MP3 players with up to 4 GB
•USB 2.0 port for USB storage media
•SD/MMC card slot (not compatible with SDHC cards)
•Up to 800 songs (with 5 MB/MP3 file) on 4 GB storage media possible
•Unlimited anti-shock protection
•Folder and track search
•Search buttons for fast forward and reverse within a title
•Pitch adjustment ±24 %, can be deactivated
•Pitch Bend
•Cue function
•Seamless Loop/Reloop function
•Single or continuous play
• 3 repeat functions: repeat 1, repeat folder, repeat all
•Alphanumeric LCD with blue backlight
•Indication of artist, song title and folder name
•Indication of elapsed time or remain time
•Pitch adjustment is displayed in %
•Rubber buttons with color illumination
•Extra large Play/Pause button and Cue button
•Adjustable microphone input (XLR, bal.) on the front panel
•Adjustable headphones output (3.5 mm jack) on the front panel
•Adjustable master output (3-pin XLR and RCA)
•Incl. IR remote control with 2x 1.5 V batteries (type AAA)
•Switch mode power supply (80-260 V AC, 50/60 Hz)
•Incl. mounting brackets for 482 mm rack installation (2 U)
•Ideal for permanent installation where easy control of music is a needed (e.g. restaurants, fitness studios,
retail locations, etc.)

00039579.DOC, Version 1.1
20/26
4.2 Operating elements and connections
1
Power on/off with indicator
Press this button to turn the unit on and off. When
powered on, the indicator above lights up.
2SD/MMC card slot
Slot for inserting an SD or MMC card. The contacts of the
card must point downwards. The unit cannot read cards
with a capacity of more than 4 GB. The unit is not
compatible to SDHC cards and only supports the MP3
format.
3USB port
USB port (type A) for connecting a USB storage medium
with a maximum capacity of 4 GB and titles in the MP3
format.
4Source selection
Selector switch SD/USB for selecting a storage media in
pause or cue mode. The LEDs will verify which storage
media is active.
5Text line for folder name, title name and artist
6Repeat function is active
7Change of speed in %
8Time
Switches the time indication between elapsed and
remaining title time.
9Operating mode
This button determines the operating mode. The basic
setting is continuous replay of all titles of the storage
media. The first actuation of this button switches the unit
to single title replay (LED lights green). After replaying a
title, the unit is set to pause at the start of the next title.
On the second actuation of this button the unit returns to
continuous replay and the LED goes off again.
10 Repeat function
For selecting the repeat functions. First actuation of the
button (indication 1): continuous repeat of the title
selected. Second actuation of the button (indication F):
continuous repeat of all titles in the selected folder. Third
actuation of the button (indication A): continuous repeat
of all titles.
11
Buttons 
Buttons for fast forward/reverse within a title.
12 Buttons PITCH BEND
During replay, the function “Pitch Bend“ creates a
temporary change of speed. As long as the button “-“ is
actuated, the title is played 24% slower. As long as the
button “+“ is actuated, the title is played 24% faster. As
soon as you release the buttons, the BPM will
automatically return to normal.
13 PITCH On/Off/
Activates/deactivates the PITCH CONTROL. With the
function activated, the red LED will light up.
14 Microphone input
Input jack (3-pin XLR, bal.) for connecting a microphone.
15 Gain control
Adjusts the input amplification for the microphone input.
16 Master control
Determines the overall level of the unit.
17 Level control for the headphones
18 Headphones input
3.5 mm jack for connecting stereo headphones.
19 Title/folder selection
A
turn the control to the left or right to select titles from
the current folder. Title number and title name are
indicated in the LCD.
Bif you keep the control pressed while turning it at the
same time, you can select the folders on the storage
media. The folder name is indicated in the LCD.
C
press the control to indicate the name of the folder
currently selected.
20 Replay/ pause mode
21 Title number
22 Elapsed or remaining title time indicated in
minutes, seconds and frames
