osann One360 SL User manual

One360 SL
ECE 0+/1/2/3, 0-36 kg
EN
IT
DE
FR
NL

- 2 -
DE
Vielen Dank, dass Sie sich für unseren One360 SL Kinderautositz entschieden haben. Wenn Sie
Hilfe zu diesem Produkt benötigen, wenden Sie sich bitte an unseren Kundendienst.
ANWENDUNG
• Dieses Produkt ist anwendbar für Kinder der ECE-Gruppe 0+/1/2/3. Gewichtsbereich:
0-36 kg. Altersbereich: 0-12 Jahre.
• Gruppe 0+ ist für Kinder mit einem Gewicht von 0 bis 13 kg geeignet. Der Kinderautositz wird
mit Isofi x-Konnektoren in Kombination mit dem Standfuß montiert.
• Gruppe 1 ist für Kinder mit einem Gewicht von 9 bis 18 kg geeignet. Der Kinderautositz ist
nach vorne gerichtet und wird im Auto mittels Isofi x und Standfuß befestigt. Auch die rückwärts-
gerichtete Nutzung bis 18 kg mittels Isofi x und Standfuß ist zugelassen. Das Kind wird mit dem
5-Punkt-Gurt des Kinderautositzes angeschnallt.
• Gruppe 2/3 eignet sich für Kinder mit einem Gewicht von 15 bis 36 kg. Das 5-Punkt-Gurtsys-
tem des Kinderautositzes wird entfernt. Der Kinderautositz ist nach vorne gerichtet und wird
mittels Isofi x-Konnektoren im Auto montiert. Das Kind wird mit dem 3-Punkt-Gurt des Autos
angeschnallt. Der Standfuß muss eingefahren werden und darf den Pkw-Fußraum nicht
mehr berühren. Die Standfuß-Anzeige muss somit Rot anzeigen.
• Es wird empfohlen, den Kinderautositz auf dem Rücksitz des Fahrzeugs zu installieren.
Befestigen Sie den Kinderautositz für die rückwärtsgerichtete Nutzung in der ECE-Gruppe
0+/1 NICHT auf dem Vordersitz, wo sich ein Airbag befi ndet. Es sei denn, der Airbag kann
deaktiviert werden. Lesen Sie diesbezüglich in der Betriebsanleitung des Fahrzeugs nach.
• Dieser Kinderautositz ist nur für Fahrzeuge geeignet, die sowohl über eine Isofi x-Anbindung
verfügen als auch mit 3-Punkt-Sicherheitsgurten nach ECE R16 oder anderen gleichwertigen
Normen ausgestattet sind.
Die folgende Tabelle enthält Informationen über die Befestigungsvorrichtungen und -methoden:
ECE-Gruppe Einbaurichtung Installationsmethode Typ Isofi x-Größe
0+ Rückwärts Isofi x + Standfuß Semi-
universal D
1Rückwärts Isofi x + Standfuß Semi-
universal D
1Vorwärts Isofi x + Standfuß Semi-
universal B1
2/3 Vorwärts 3-Punkt-Gurt des Autos
+ Isofi x
Semi-
universal –

- 3 - DE
WARNUNG
• Dies ist ein semi-universales Kinderrückhaltesystem. Es entspricht der UN-Reg. 44/04 und
darf ausschließlich in Fahrzeugen eingesetzt werden, die in der beigefügten Liste zulässiger
Fahrzeuge aufgeführt sind.
• Es ist nur geeignet für Fahrzeuge mit fi xen oder mit Gurtautomat versehenen 3-Punkt-Sicher-
heitsgurten, die der UN/ECE-Regelung Nr. 16 (oder einer vergleichbaren Norm) entsprechen.
Hinweis zum Isofi x-Kinderrückhaltesystem (Gruppe 0+/1)
• Dies ist ein Isofi x-Kinderrückhaltesystem. Es wurde in Übereinstimmung mit der Verordnung
44/04 in der jeweils gültigen Fassung zur allgemeinen Verwendung in Fahrzeugen zugelas-
sen, die mit Isofi x-Verankerungssystemen ausgestattet sind.
• Es passt in Fahrzeuge mit Positionen, die als Isofi x-Positionen zugelassen sind (wie im Fahr-
zeughandbuch beschrieben); dies ist abhängig von der Kategorie des Kindersitzes sowie der
Befestigungsart.
• Die Gewichtsklassen und die Isofi x-Größenklassen, für die dieses Produkt vorgesehen ist,
sind: Gruppe 1, D & B1 und Gruppe 0+, D.
Im Zweifelsfall wenden Sie sich bitte an den Autositzhersteller oder den Händler.
WICHTIG vor dem ersten Gebrauch:
Montage des Standfußes
• Nehmen Sie den Standfuß aus der Verpackung.
• Führen Sie die off ene Seite des Standfußes in die am Kinderautositz vorgesehene Öff nung,
bis ein Klicken zu hören ist.
• Vergewissern Sie sich vor dem Gebrauch, dass der Standfuß korrekt eingerastet ist.

- 4 -
WARNUNG
• Bitte lesen Sie diese Anleitung vor der Verwendung sorgfältig durch und bewahren Sie sie zum
späteren Nachschlagen auf, um die Sicherheit Ihres Kindes zu gewährleisten. Die Nichtbe-
achtung der Anweisungen in diesem Handbuch kann zu schweren Verletzungen Ihres Kindes
führen.
• Der Kindersitz kann mit dem eigenen 5-Punkt-Gurtsystem nur für Kinder unter einem Körper-
gewicht von 18 kg verwendet werden (Gruppe 0+ und Gruppe 1).
• Der Kindersitz kann NICHT mit dem 5-Punkt-Gurtsystem für Kinder ab einem Körpergewicht
von 18 kg verwendet werden (Gruppe 2 und Gruppe 3).
• Der Kindersitz kann mit der Isofi x-Befestigung und dem Standfuß rückwärts- und vorwärts-
gerichtet eingebaut werden. Wichtig: Nicht vorwärtsgerichtet einbauen, bis das Gewicht des
Kindes nicht mindestens 9 kg erreicht hat.
• Für den Isofi x-Einbau: Achten Sie darauf, das Handbuch des Autoherstellers zu lesen.
• Verwenden Sie keine anderen tragenden Berührungspunkte als diejenigen, die in der Anlei-
tung beschrieben und in dem Kinderrückhaltesystem gekennzeichnet sind.
• Verwenden Sie diesen Kinderautositz nicht zu Hause. Er wurde nicht für den Gebrauch zu
Hause konzipiert und sollte daher nur in einem Auto verwendet werden.
• Lassen Sie Ihr Kind zu keiner Zeit unbeaufsichtigt in dem Sitz.
• Stellen Sie den rückwärtsgerichteten Kinderautositz nicht auf den Vordersitz mit Airbag.
Dies kann zu Tod oder schweren Verletzungen führen.
• Der Kindersitz sollte ausgetauscht werden, wenn er bei einem Unfall starken Belastungen
ausgesetzt war.
• Aus Sicherheitsgründen muss der Kinderautositz auch dann im Fahrzeug befestigt sein,
wenn Ihr Kind gerade nicht im Kinderautositz sitzt.
• Stellen Sie immer sicher, dass alle Gurte, die die Sitzhalterung am Fahrzeug halten, festsitzen
und alle Gurte, die das Kind zurückhalten, an den Körper des Kindes angepasst sind.
Stellen Sie zudem sicher, dass die Gurte nicht verdreht sind.
• Gepäckstücke oder andere Gegenstände, die im Falle eines Zusammenstoßes Verletzungen
verursachen können, müssen ordnungsgemäß gesichert werden.
• Die steifen Gegenstände und Kunststoff teile eines Kinderrückhaltesystems müssen so platziert
und installiert sein, dass sie bei alltäglichem Gebrauch nicht von einem beweglichen Sitz
oder einer Fahrzeugtür eingeklemmt werden können.
• Es ist wichtig, dass tiefsitzende Gurte das Becken fest fi xieren. Um das Sturzrisiko zu vermeiden,
sollte Ihr Kind immer angeschnallt sein.
• Es ist gefährlich, ohne Zustimmung der zuständigen Instanz Änderungen oder Ergänzungen
am Produkt vorzunehmen. Die Nichtbeachtung der Installationsanweisungen des Herstellers
des Kinderrückhaltesystems birgt ebenfalls Gefahren.
• Dieser Kindersitz wurde für Neugeborene und Kinder mit einem Gewicht bis zu 36 kg konzipiert.
Überlasten Sie niemals den Kindersitz, indem Sie mehr als ein Kind oder zusätzliche Lasten
darin transportieren.
• Die Kinderrückhalteeinrichtung darf nicht ohne den Sitzbezug verwendet werden.
• Der Sitzbezug darf nicht durch einen anderen als den vom Hersteller empfohlenen ersetzt
werden, da dieser Sitzbezug ein fester Bestandteil der Rückhalteleistung ist.
DE

- 5 - DE
KOMPONENTEN DES KINDERAUTOSITZES
Frontansicht
Rückansicht
Verstellbare
Kopfstütze
Komforteinsatz
Gurtschloss
Gurtverstellung
Drehhebel
Schulterpolster-Bügel
I s o fi x -
Verbindungsstück
Sitzschale
Schulterpolster
Schultergurt
Hebel zum Verstellen
des Winkels
Kopfteilverstellung
Schultergurt
Isofi x-Konnektorknöpfe
zur Längenverstellung
und zum Lösen
Gurtschlosspolster
Standfuß
Standfuß-Anzeige
Knopf zur Höhen-
verstellung des
Standfußes
Einführhilfen für Isofi x-
Verbindungsstücke
Schultergurt-Bügel

- 6 -
DE
GEBRAUCH DES KINDERAUTOSITZES
Neigungswinkel des Autositzes
verstellen
• Bedienen Sie mit einer Hand den Hebel zum Verstel-
len des Winkels unter der Vorderseite der Sitzschale.
• Halten Sie mit der anderen Hand die Rückseite der
Sitzschale nach hinten und stellen Sie den Winkel ein.
• Wird der Kinderautositz rückwärtsgerichtet ein-
gesetzt, stellen Sie ihn bitte stets in die maximale
Liegeposition. (Position 4, blau)
• Die Positionen 1 + 2 + 3 sind nur für den vorwärts-
gerichteten Einbau vorgesehen. Für Gruppe 1
(9-18 kg) dürfen alle 3 Positionen verwendet wer-
den. Für Gruppe 2/3 (15-36 kg) nur Position 1.
Drehen des Autositzes
• Ziehen Sie mit einer Hand am Hebel vorn am Sitz
und drehen Sie mit der anderen Hand die Sitzschale .
Beim Drehen der Sitzschale kann der Hebel losge-
lassen werden.
• Der Sitz bietet vier Arretierstellungen: bei 90, 180,
270 und 0 von 360 Grad zum Unterteil. Die Sitz-
schale rastet hörbar ein, wenn sie auf eine dieser
Positionen bewegt wird.
• Wird der Kinderautositz rückwärtsgerichtet ein-
gesetzt, stellen Sie ihn bitte stets in die maximale
Liegeposition. (Position 4, blau)
• Die Positionen 1 + 2 + 3 sind nur für den vorwärts-
gerichteten Einbau vorgesehen.Für Gruppe 1
(9-18 kg) dürfen alle 3 Positionen verwendet wer-
den. Für Gruppe 2/3 (15-36 kg) nur Position 1.
Nur vorwärtsgerichtet Nur rückwärtsgerichtet
90°270°
0/360°
180°

- 7 - DE
Einstellen des Gurtes
• Um den Gurt zu lösen, drücken Sie mit einer Hand
den Knopf zur Gurtverstellung im vorderen Sitz-
bereich.
• Greifen Sie mit der anderen Hand das Gurtschloss
mit den Gurten und lösen Sie es.
• Wenn Ihr Kind angeschnallt ist, ziehen Sie an der
Einstelllasche, um den Gurt zu straff en.
Bitte achten Sie stets darauf, die Gurte so einzustellen,
dass sie auf den Schultern des Kindes aufl iegen.
Einstellen der Kopfstütze
• Lösen Sie den Gurt und ziehen Sie am Hebel
hinten an der Kopfstütze, bis sich diese in der ge-
wünschten Höhe befi ndet.
• Lassen Sie den Hebel los und vergewissern Sie
sich, dass die Kopfstütze arretiert ist.
Öff nen/Schließen des Gurtes
• Um den Gurt zu lösen, drücken Sie den roten
Knopf auf dem Gurtschloss und trennen Sie die
beiden Schlosszungen.
• Um den Gurt zu schließen, führen Sie zunächst die
beiden Schlosszungen zusammen und schieben
diese dann gemeinsam in das Gurtschloss.

- 8 -
DE
Komforteinlage
bis max. 13 kg
Babyeinlage
(unterhalb Komforteinlage)
bis max. 9 kg
Komforteinlage & Babyeinlage
Isofi x-Verbindungsstücke
• Schieben Sie die gelben Einführhilfen durch den
Schlitz in der Polsterung zwischen Rückenlehne
und Sitz und in die Isofi x-Halterungen.
• Die fl ache Seite muss dabei nach unten zeigen.
Dieser Schritt ist nicht erforderlich, falls das Fahr-
zeug über fest installierte Einführhilfen verfügt.
• Drücken Sie die Knöpfe der Isofi x-Verbindungs-
stücke auf beiden Seiten, um diese zu verlängern.
• Schieben Sie die Isofi x-Verbindungsstücke in die
Einführhilfen und drücken Sie sie hinein, bis diese
hörbar einrasten.
• Die Anzeigen auf beiden Seiten werden erst grün,
wenn die Verbindungen hergestellt sind. Drücken
Sie den Kinderautositz gegen die Rückenlehne, bis
er fest sitzt.
Standfuß
• Klappen Sie den Standfuß unterhalb des Kinder-
autositzes heraus.
• Drücken Sie den Knopf zur Höhenverstellung des
Standfußes und achten Sie darauf, dass dieser
vollständig im Fußraum Ihres Pkws aufl iegt.
• Achten Sie darauf, dass die Anzeige am Standfuß
grün anzeigt.

- 9 -
Entfernen des Gurtsystems
• Lösen Sie das Gurtsystem, sodass der Schultergurt-Bügel an der Rückseite des Kinderauto-
sitzes zum Vorschein kommt. (Abb. 1)
• Fädeln Sie die Schultergurte aus dem Metallbügel auf der Rückseite des Kinderautositzes und
führen Sie diese durch den Kinderautositz auf die Vorderseite hindurch. (Abb. 2)
• Entfernen Sie die Schulterpolster, die Schlosszungen sowie das Gurtschlosspolster.
• Um das Gurtschloss zu entfernen, müssen Sie die Metallklammer des Gurtschlosses quer
stellen und durch die Öff nung an der Sitzschale durchschieben. (Abb. 3)
• Falten Sie die Schultergurte zusammen, sodass
diese hinter dem Sitzbezug in der Mulde an der
Rücken lehne aufbewahrt werden können. (Abb. 4)
• Bewahren Sie alle entfernten Teile gut auf.
DE
1. 2.
3. 4.
2.

- 10 -
DE
EINBAU DES KINDERAUTOSITZES
1) Gruppe 0+/1(rückwärtsgerichtet)
(Für Kinder von 0 bis 18 kg)
1. Drücken Sie beide seitlichen Isofi x-Konnektorknöpfe, um die Isofi x-Konnektoren in der Länge
auszufahren.
2. Klappen Sie den Standfuß heraus.
3. Führen Sie die Isofi x-Konnektoren zu den Isofi x-Verbindungsstücken am Pkw-Autositz und
lassen Sie diese einrasten.
4. Schieben Sie den Kinderautositz fest an die Rückenlehne des Autositzes. Achten Sie darauf,
dass beide Isofi x-Anzeigen auf Grün sind.
5. Drücken Sie den Knopf zur Höhenverstellung des Standfußes und achten Sie darauf, dass
dieser vollständig im Fußraum Ihres Pkws aufl iegt.
6. Achten Sie darauf, dass die Anzeige am Standfuß Grün anzeigt.
7. Stellen Sie den Kinderautositz auf die maximale Liegeposition ein und drehen Sie ihn, sodass
er in rückwärtsgerichteter Ausrichtung auf die blaue Sitzposition 4 zeigt.
8. Zum bequemen Einsetzen Ihres Kindes drehen Sie den Kinderautositz zur Autotür.
9. Lösen Sie die Gurtschnalle des Kinderautositzes und legen Sie die Gurte auf die Außenseite
des Sitzes.
10. Setzen Sie Ihr Kind in den Kinderautositz.
11. Stellen Sie die Höhe der Kopfstütze so ein, dass der Schultergurt frei bleibt.
12. Schließen Sie die Gurtschnalle wieder, bis ein Klicken zu hören ist.
13. Ziehen Sie an der vorderen Einstelllasche, um die Gurte straff zu ziehen. Achten Sie darauf,
dass die Riemen nicht verdreht sind.
14. Drehen Sie den Sitz in die rückwärtsgerichtete Position. Überprüfen Sie, ob der Kinderauto-
sitz in dieser Position eingerastet ist.

- 11 - DE

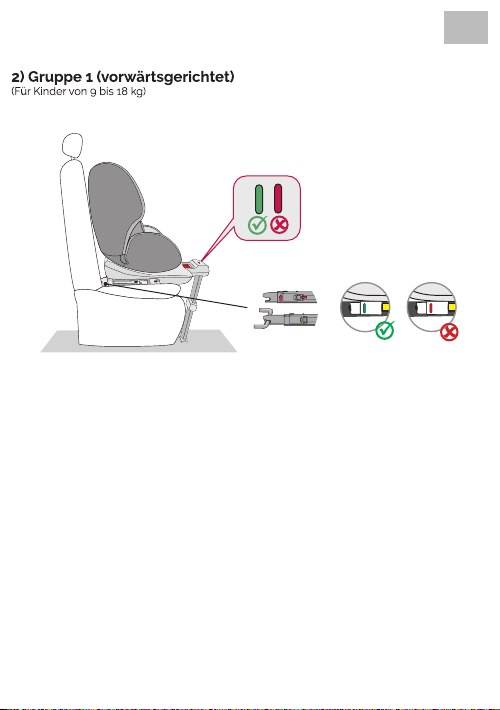

1. Drücken Sie beide seitlichen Isofi x-Konnektorknöpfe, um die Isofi x-Konnektoren in der Länge
auszufahren.
2. Klappen Sie den Standfuß heraus.
3. Führen Sie die Isofi x-Konnektoren zu den Isofi x-Verbindungsstücken am Pkw-Autositz und
lassen Sie diese einrasten.
4. Schieben Sie den Kinderautositz fest an die Rückenlehne des Autositzes. Achten Sie darauf,
dass beide Isofi x-Anzeigen auf Grün sind.
5. Drücken Sie den Knopf zur Höhenverstellung des Standfußes und achten Sie darauf, dass
dieser vollständig im Fußraum Ihres Pkws aufl iegt.
6. Achten Sie darauf, dass die Anzeige am Standfuß Grün anzeigt.
7. Der Kinderautositz verfügt in Fahrtrichtung über drei einstellbare Sitzpositionen.
8. Zum bequemen Einsetzen Ihres Kindes drehen Sie den Kinderautositz zur Autotür.
9. Lösen Sie die Gurtschnalle des Kinderautositzes und legen Sie die Gurte auf die Außenseite
des Sitzes.
10. Setzen Sie Ihr Kind in den Kinderautositz.
11. Stellen Sie die Höhe der Kopfstütze so ein, dass der Schultergurt frei bleibt.
12. Schließen Sie die Gurtschnalle wieder, bis ein Klicken zu hören ist.
13. Ziehen Sie an der vorderen Einstelllasche, um die Gurte straff zu ziehen. Achten Sie darauf,
dass die Riemen nicht verdreht sind.
14. Drehen Sie den Sitz in die vorwärtsgerichtete Position. Überprüfen Sie, ob der Kinderauto-
sitz in dieser Position eingerastet ist.
WICHTIG: VERWENDEN SIE DEN KINDERAUTOSITZ NICHT IN FAHRTRICHTUNG, BEVOR DAS
GEWICHT DES KINDES 9 KG NICHT ÜBERSCHRITTEN HAT.

- 12 -
3) Gruppe 2/3 (vorwärtsgerichtet)
(Für Kinder von 15 bis 36 kg)
1. Folgen Sie den Einbauschritten 1 bis 4 von Punkt 2 (Gruppe 1, vorwärtsgerichtet).
2. Fädeln Sie den Diagonalgurt des 3-Punkt-Gurtes des Pkws durch die Gurtführung an der
Kopstütze des Kinderautositzes.
3. Zum bequemen Einsetzen Ihres Kindes drehen Sie den Kinderautositz zur Autotür.
4. Setzen Sie Ihr Kind in den Kinderautositz.
5. Stellen Sie die Höhe der Kopfstütze so ein, dass der Kopf des Kindes vollständig in der
Kopfstütze liegt und der Diagonalgurt durch die Gurtführung auf Höhe der Schultern des
Kindes herauskommt.
6. Drehen Sie den Sitz in die vorwärtsgerichtete Position. Überprüfen Sie, ob der Kinderautositz
in dieser Position eingerastet ist.
7. Schließen Sie nun die Gurtschnalle des 3-Punkt-Gurtes des Pkws, bis ein Klicken zu hören ist.
8. Ziehen Sie am Diagonalgurt, um diesen straff zu ziehen. Achten Sie darauf, dass die Riemen
nicht verdreht sind.
9. Der Kinderautositz darf in dieser Altersklasse nur in Sitzposition 1 verwendet werden.
INFORMATION:
ENTFERNEN SIE ZUNÄCHST DAS GURTSYSTEM WIE ZUVORGEHEND BESCHRIEBEN.
DER STANDFUSS MUSS EINGEFAHREN WERDEN UND DARF DEN PKW FUSSRAUM NICHT
MEHR BERÜHREN. DIE STANDFUSS ANZEIGE MUSS SOMIT ROT ANZEIGEN.
DE

- 13 - DE
REINIGUNG
Bei der Entwicklung dieses Produkts wurde auf Sicherheit, Komfort und Funktionalität geachtet.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung gründlich zu studieren, ehe Sie das
Produkt in Gebrauch nehmen, und bewahren Sie die Anleitung für spätere Einsichtnahme auf.
Damit Ihr Kinderautositz lange gut erhalten bleibt, reinigen Sie ihn bitte nicht mit Lösungsmitteln,
Scheuermitteln oder aggressiven Reinigern. Überprüfen Sie Stoff und Nähte nach dem Waschen
stets auf Unversehrtheit. Bitte waschen Sie den Bezug stets exakt so wie auf dem Etikett (siehe
unten) angegeben.
PFLEGE
Bitte überprüfen Sie das Produkt regelmäßig auf mögliche Beschädigungen. Verwenden Sie
ein beschädigtes Produkt nicht und bewahren Sie es für Kinder unzugänglich auf.
Falls Sie weitere Fragen haben, wenden Sie sich bitte an den Osann Kundendienst unter der
Rufnummer +49(0)7731/970077.
NICHT bleichen
Bei niedriger Temperatur
im Trockner trocknen
Bei 30°C
im Schonwaschgang
waschen
NICHT bügeln
NICHT chemisch reinigen
30
30
30
30
30

- 14 -
EN
Thank you for choosing our One360 SL child car seat. If you need help with this product, please
contact our customer service.
USE
• This product is suitable for children in the ECE Group 0+/1/2/3. Weight range: 0-36 kg.
Age range: 0–12 years.
• Group 0+ is suitable for children weighing from 0 to 13 kg. The child car seat is installed with
Isofi x connectors in combination with the support leg.
• Group 1 is suitable for children weighing between 9 and 18 kg. The child car seat faces for-
wards and is secured in the car using Isofi x and the support leg. Rear-facing use up to 18 kg
is also permitted using Isofi x and the support leg. The child is strapped in with the 5-point
belt of the child car seat.
• Group 2/3 is suitable for children weighing between 15 and 36 kg. The 5-point belt system on
the child car seat is removed. The child car seat is forward facing and is mounted in the car
using Isofi x connectors. The child is strapped in with the car’s 3-point seat belt. The support
leg must be retracted and must not touch the car footwell. The support leg indicator must
therefore show red.
• We recommend installing the child car seat on the rear seat of the vehicle. Do NOT
secure the child car seat on the front seat, where there is an airbag, for rear-facing use in ECE
group 0+/1. It may be used on the front seat if the airbag can be deactivated. Please refer to
the operating manual of the vehicle.
• This child car seat is only suitable for vehicles equipped with an Isofi x connection and 3-point
safety belts according to ECE R16 or other equivalent standards.
The following table provides information about the fastening devices and methods:
ECE Group Installation di-
rection Installation method Type Isofi x size
0+ Backwards Isofi x + support leg Semi-uni-
versal D
1 Backwards Isofi x + support leg Semi-uni-
versal D
1Forwards Isofi x + support leg Semi-uni-
versal B1
2/3 Forwards Car’s 3-point seat belt
+ Isofi x
Semi-uni-
versal –

- 15 - EN
WARNING
• This is a semi-universal child restraint system. It complies with UN Reg. No. 44/04 and may
only be used in vehicles that appear in the attached list of permissible vehicles.
• It is only suitable for vehicles with fi xed 3-point safety belts or 3-point safety belts with seat
belt retractor, which correspond to the UN/ECE Regulation No. 16 (or an equivalent standard).
Note on the Isofi x child restraint system (group 0+/1)
• This is an Isofi x child restraint system. It was approved accordance with Regulation No. 44/04
In its respective valid version for general use in vehicles that feature ISOFIX anchoring sys-
tems.
• It fi ts in vehicles in positions that are approved as ISOFIX positions (as described in the vehicle
handbook this depends on the category of the child seat, as well as the type of fastening.
• The weight classes and Isofi x size classes for which this product is approved are: Group 1, D
& B1 and group 0+, D.
If you have any doubts, please contact the car seat manufacturer or the retailer.
IMPORTANT to note before fi rst use:
Mounting of the support leg
• First, remove the support leg from the packaging.
• Insert the open side of the support leg into the opening provided on the child car seat until
you hear a click.
• Please ensure that the support leg is properly locked into place before use.

- 16 -
WARNING
• Please read through these instructions carefully before use and keep them for subsequent
reference in order to guarantee the safety of your child. Non-compliance with the instructions
in this manual may result in serious injuries to your child.
• The child seat can only be used with its own 5-point belt system for children who weigh
under 18 kg (group 0+ and group 1).
• The child seat CANNOT be used with the 5-point belt system for children who weigh over
18 kg (Group 2 and 3).
• The child car seat can be installed in a rear-facing position and forward-facing position with
the Isofi x fi xture and the support leg. Important: Do not install forward facing until the weight
of the child reaches at least 9 kg.
• For the Isofi x installation: Be sure to read the car manufacturer’s manual.
• Do not use load bearing contact points other than those described in the instructions and
marked in the child restraint system.
• Do not use this child car seat at home. It has not been designed for use at home and should
therefore only be used in a car.
• Do not leave your child unsupervised in the seat at any time.
• Do not place the rear-facing child car seat on the front seat with an airbag. T h i s
could result in death or serious injury.
• The child seat should be replaced if it is exposed to heavy impact during an accident.
• For safety reasons, the child car seat must be secured in the vehicle even when your child is
not sitting in the child car seat.
• Always make sure that all belts that hold the seat holder to the vehicle are secure and that all
belts that restrain the child are adjusted to the child’s body. Please also ensure that
the belts are not twisted.
• Items of luggage or other objects that could cause injury in the event of a collision must be
properly secured.
• The rigid items and plastic parts of a child restraint system must be placed and installed so
that they cannot get caught by a movable seat or a vehicle door during everyday use.
• It is important that low-lying belts hold the pelvis fi rmly in place. To avoid the risk of falling,
your child should always be strapped in.
• It is dangerous to make changes or additions to the product without approval from the re-
sponsible authority. Non-compliance with the installation instructions provided by the man-
ufacturer of the child restraint system is also associated with risks.
• This child seat has been designed for newborns and children weighing up to 36 kg. Never
overload the child seat by transporting more than one child or additional loads in it.
• The child restraint system must not be used without the seat cover.
• The seat cover must not be replaced by a cover other than that recommended by the manu-
facturer as this seat cover is an important component of the restraint performance.
EN

- 17 - EN
COMPONENTS OF THE CHILD CAR SEAT
Front view
Rear view
Adjustable
head support
Comfort insert
Belt lock
Belt adjustment
Rotary lever
Shoulder pad frame
Isofi x
connector
Seat bucket
Shoulder pad
Shoulder belt
Angle adjustment lever
Head section ad-
justment
Shoulder belt
Isofi x connector buttons
for adjusting the length
and releasing
Belt lock pad
Support leg
Support leg indicator
Button for adjusting
the height of the
support leg
Insertion aids for Isofi x
connectors
Shoulder belt bracket

- 18 -
EN
USING THE CHILD CAR SEAT
Adjusting the tilt angle of the car
seat
• With one hand, use the lever on the lower front
side of the seat bucket to adjust the tilt.
• Hold the back of the seat bucket back with your
other hand and adjust the tilt.
• If the child car seat is used in a rear-facing position,
please always have it set to the maximum reclining
position. (Position 4, blue)
• Positions 1 + 2 + 3 are only intend-
ed for forward installation. For group 1
(9-18 kg), all the 3 positions may be used. For group
2/3 (15-36 kg) only position 1.
Turning the car seat
• Use one hand to pull the lever at the front of the
seat and use your other hand to turn the seat
bucket. The lever can be released when turning
the seat bucket.
• The seat off ers four locking positions: at 90, 180,
270 and 0 out of 360 degrees to the base. The seat
bucket makes an audible click when it is moved
into one of these positions.
• If the child car seat is used in a rear-facing position,
please always have it set to the maximum reclining
position. (Position 4, blue)
• Positions 1 + 2 + 3 are only intend-
ed for forward installation. For group 1
(9-18 kg), all 3 positions may be used. For group
2/3 (15-36 kg) only position 1.
Only forward-facing Only rear-facing
90°270°
0/360°
180°

- 19 - EN
Adjusting the belt
• To loosen the belt, press the belt adjustment but-
ton at the front of the seat with one hand.
• Use your other hand to hold the belt lock with the
belts and loosen it.
• If your child is fastened in, pull on the front adjust-
ment tab to tighten the belt.
Please always ensure that the belts are adjusted in
such a way that they rest on the child’s shoulders.
Adjusting the head support
• Loosen the belt and pull the lever at the back of
the headrest until the headrest is at the desired
height.
• Release the lever and ensure that the headrest is
locked in place.
Opening/closing the belt
• To release the belt, press the red button on the
belt lock and separate the two belt tongues.
• To close the belt, fi rst pull together the two belt
tongues and slide these into the belt lock together.

- 20 -
EN
Comfort insert
up to max. 13 kg
Baby insert
(under comfort insert)
up to max. 9 kg
The comfort insert and baby insert
Isofi x connectors
• Insert the yellow insertion aids through the slit in
the cushion between the backrest and seat and
into the Isofi x holders.
• When doing this, the fl at side must be facing
downward. This step is not necessary if the vehicle
already has fi rmly installed insertion aids.
• Press the buttons on the Isofi x connectors on both
sides to extend these.
• Slide the Isofi x connectors into the insertion aids
and press them in until you hear these lock in
place.
• The indicators on both sides only show green
when the connections are in place. Press the child
car seat against the backrest until it is securely in
position.
Support leg
• Fold out the support leg underneath the child car
seat.
• Press the button to adjust the height of the support
leg and ensure that this is fully in contact with the
footwell of your vehicle.
• Ensure that the indicator on the support leg is
showing green.
