osann Neo360 SL User manual

Neo360 SL
ECE 0+/1/2, 0-25 kg
EN
IT
DE
FR
NL

- 2 -
DE
Vielen Dank, dass Sie sich für unseren Neo360 SL Kinderautositz entschieden haben. Wenn Sie
Hilfe zu diesem Produkt benötigen, wenden Sie sich bitte an unseren Kundendienst.
ANWENDUNG
• Dieses Produkt ist anwendbar für Kinder der ECE-Gruppe 0+/1/2. Gewichtsbereich:
0-25 kg. Altersbereich: 0-7 Jahre.
• Gruppe 0+ ist für Kinder mit einem Gewicht von 0 bis 13 kg geeignet. Der Kinderautositz wird
mit Isox-Konnektoren in Kombination mit dem Standfuß montiert.
• Gruppe 1 ist für Kinder mit einem Gewicht von 9 bis 18 kg geeignet. Der Kinderautositz ist
nach vorne gerichtet und wird im Auto mittels Isox und Standfuß befestigt. Auch die rückwärts-
gerichtete Nutzung bis 18 kg mittels Isox und Standfuß ist zugelassen. Das Kind wird mit dem
5-Punkt-Gurt des Kinderautositzes angeschnallt.
• Gruppe 2 eignet sich für Kinder mit einem Gewicht von 15 bis 25 kg. Das 5-Punkt-Gurtsystem
des Kinderautositzes wird entfernt. Der Kinderautositz ist nach vorne gerichtet und wird mit-
tels Isox-Konnektoren in Kombination mit dem Standfuß im Auto montiert. Das Kind wird mit
dem 3-Punkt-Gurt des Autos angeschnallt.
• Es wird empfohlen, den Kinderautositz auf dem Rücksitz des Fahrzeugs zu installieren.
Befestigen Sie den Kinderautositz für die rückwärtsgerichtete Nutzung in der ECE-Gruppe
0+/1 NICHT auf dem Vordersitz, wo sich ein Airbag bendet. Es sei denn, der Airbag kann
deaktiviert werden. Lesen Sie diesbezüglich in der Betriebsanleitung des Fahrzeugs nach.
• Dieser Kinderautositz ist nur für Fahrzeuge geeignet, die sowohl über eine Isox-Anbindung
verfügen als auch mit 3-Punkt-Sicherheitsgurten nach ECE R16 oder anderen gleichwertigen
Normen ausgestattet sind.
Die folgende Tabelle enthält Informationen über die Befestigungsvorrichtungen und -methoden:
ECE-Gruppe Einbaurichtung Installationsmethode Typ Isox-Größe
0+ Rückwärts Isox + Standfuß Semi-
universal D
1Rückwärts Isox + Standfuß Semi-
universal D
1Vorwärts Isox + Standfuß Semi-
universal B1
2Vorwärts 3-Punkt-Gurt des Autos
+ Isox + Standfuß
Semi-
universal –

- 3 - DE
WARNUNG
• Dies ist ein semi-universales Kinderrückhaltesystem. Es entspricht der UN-Reg. 44/04 und
darf ausschließlich in Fahrzeugen eingesetzt werden, die in der beigefügten Liste zulässiger
Fahrzeuge aufgeführt sind.
• Es ist nur geeignet für Fahrzeuge mit xen oder mit Gurtautomat versehenen 3-Punkt-Sicher-
heitsgurten, die der UN/ECE-Regelung Nr. 16 (oder einervergleichbaren Norm) entsprechen.
Hinweis zum Isox-Kinderrückhaltesystem (Gruppe 0+/1)
• Dies ist ein Isox-Kinderrückhaltesystem. Es wurde in Übereinstimmung mit der Verordnung
44/04 in der jeweils gültigen Fassung zur allgemeinen Verwendung in Fahrzeugen zugelas-
sen, die mit Isox-Verankerungssystemen ausgestattet sind.
• Es passt in Fahrzeuge mit Positionen, die als Isox-Positionen zugelassen sind (wie im Fahr-
zeughandbuch beschrieben); dies ist abhängig von der Kategorie des Kindersitzes sowie der
Befestigungsart.
• Die Gewichtsklassen und die Isox-Größenklassen, für die dieses Produkt vorgesehen ist,
sind: Gruppe 1, D & B1 und Gruppe 0+, D.
Im Zweifelsfall wenden Sie sich bitte an den Autositzhersteller oder den Händler.

- 4 -
WARNUNG
• Bitte lesen Sie diese Anleitung vor der Verwendung sorgfältig durch und bewahren Sie sie zum
späteren Nachschlagen auf, um die Sicherheit Ihres Kindes zu gewährleisten. Die Nichtbe-
achtung der Anweisungen in diesem Handbuch kann zu schwerenVerletzungen Ihres Kindes
führen.
• Der Kindersitz kann mit dem eigenen 5-Punkt-Gurtsystem nur für Kinder unter einem Körper-
gewicht von 18 kg verwendet werden (Gruppe 0+ und Gruppe 1).
• Der Kindersitz kann NICHT mit dem 5-Punkt-Gurtsystem für Kinder ab einem Körpergewicht
von 18 kg verwendet werden (Gruppe 2).
• Der Kindersitz kann mit der Isox-Befestigung und dem Standfuß rückwärts- und vorwärts-
gerichtet eingebaut werden. Wichtig: Nicht vorwärtsgerichtet einbauen, bis das Gewicht des
Kindes nicht mindestens 9 kg erreicht hat.
• Für den Isox-Einbau: Achten Sie darauf, das Handbuch des Autoherstellers zu lesen.
• Verwenden Sie keine anderen tragenden Berührungspunkte als diejenigen, die in der Anlei-
tung beschrieben und in dem Kinderrückhaltesystem gekennzeichnet sind.
• Verwenden Sie diesen Kinderautositz nicht zu Hause. Er wurde nicht für den Gebrauch zu
Hause konzipiert und sollte daher nur in einem Auto verwendet werden.
• Lassen Sie Ihr Kind zu keiner Zeit unbeaufsichtigt in dem Sitz.
• Stellen Sie den rückwärtsgerichteten Kinderautositz nicht auf den Vordersitz mit Airbag.
Dies kann zu Tod oder schweren Verletzungen führen.
• Der Kindersitz sollte ausgetauscht werden, wenn er bei einem Unfall starken Belastungen
ausgesetzt war.
• Aus Sicherheitsgründen muss der Kinderautositz auch dann im Fahrzeug befestigt sein,
wenn Ihr Kind gerade nicht im Kinderautositz sitzt.
• Stellen Sie immer sicher, dass alle Gurte, die die Sitzhalterung am Fahrzeug halten, festsitzen
und alle Gurte, die das Kind zurückhalten, an den Körper des Kindes angepasst sind.
Stellen Sie zudem sicher, dass die Gurte nicht verdreht sind.
• Gepäckstücke oder andere Gegenstände, die im Falle eines Zusammenstoßes Verletzungen
verursachen können, müssen ordnungsgemäß gesichert werden.
• Die steifen Gegenstände und Kunststoteile eines Kinderrückhaltesystems müssen so platziert
und installiert sein, dass sie bei alltäglichem Gebrauch nicht von einem beweglichen Sitz
oder einer Fahrzeugtür eingeklemmt werden können.
• Es ist wichtig, dass tiefsitzende Gurte das Becken fest xieren. Um das Sturzrisiko zu vermeiden,
sollte Ihr Kind immer angeschnallt sein.
• Es ist gefährlich, ohne Zustimmung der zuständigen Instanz Änderungen oder Ergänzungen
am Produkt vorzunehmen. Die Nichtbeachtung der Installationsanweisungen des Herstellers
des Kinderrückhaltesystems birgt ebenfalls Gefahren.
• Dieser Kindersitz wurde für Neugeborene und Kinder mit einem Gewicht bis zu 25 kg konzipiert.
Überlasten Sie niemals den Kindersitz, indem Sie mehr als ein Kind oder zusätzliche Lasten
darin transportieren.
• Die Kinderrückhalteeinrichtung darf nicht ohne den Sitzbezug verwendet werden.
• Der Sitzbezug darf nicht durch einen anderen als den vom Hersteller empfohlenen ersetzt
werden, da dieser Sitzbezug ein fester Bestandteil der Rückhalteleistung ist.
DE

- 5 - DE
KOMPONENTEN DES KINDERAUTOSITZES
Frontalansicht
Rückansicht
Verstellbare
Kopfstütze
Komforteinsatz
Gurtschloss
Gurtverstellung
Drehhebel
Schulterpolster-Bügel
Isox-
Verbindungsstück
Sitzschale
Schulterpolster
Schultergurt
Hebel zum Verstellen
des Winkels
Kopfteilverstellung
Schultergurt
Isox-Konnektorknöpfe
zur Längenverstellung
und zum lösen
Gurtschlosspolster
Seitenschutz
Standfuß
Standfuß-Anzeige
Knopf zur Höhen-
verstellung des
Standfußes
Einführhilfen für Isox-
Verbindungsstücke

- 6 -
DE
GEBRAUCH DES KINDERAUTOSITZES
Neigungswinkel des Autositzes
verstellen
• Bedienen Sie mit einer Hand den Hebel zum Verstel-
len des Winkels unter derVorderseite der Sitzschale.
• Halten Sie mit der anderen Hand die Rückseite der
Sitzschale nach hinten und stellen Sie den Winkelein.
• Wird der Kinderautositz rückwärtsgerichtet ein-
gesetzt, stellen Sie ihn bitte stets in die maximale
Liegeposition. (Position 4)
• In vorwärtsgerichteter Position (ab 9 kg Körperge-
wicht ) kann jeder der drei Neigungswinkel (Position
1 + 2 + 3), die der Kinderautositz bietet, gewählt
werden.
Drehen des Autositzes
• Ziehen Sie mit einer Hand am Hebel vorn am Sitz
und drehen Sie mit der anderen Hand die Sitzschale .
Beim Drehen der Sitzschale kann der Hebel losge-
lassen werden.
• Der Sitz bietet vier Arretierstellungen: bei 90, 180,
270 und 0 von 360 Grad zum Unterteil. Die Sitz-
schale rastet hörbar ein, wenn sie auf eine dieser
Positionen bewegt wird.
• Die Positionen 1 + 2 + 3 sind nur für den Gebrauch
in Fahrtrichung vorgesehen. Die Position 4 ist aus-
schließlich für den Gebrauch entgegen der Fahrt-
richtung. Die Position 4 entsteht automatisch,
wenn der Kinderautositz in Fahrtrichtung in Position
1 gestellt und dann um 180 Grad rotiert wird.
Nur vorwärtsgerichtet Nur rückwärtsgerichtet
90°270°
0/360°
180°
4, 3 2 1

- 7 - DE

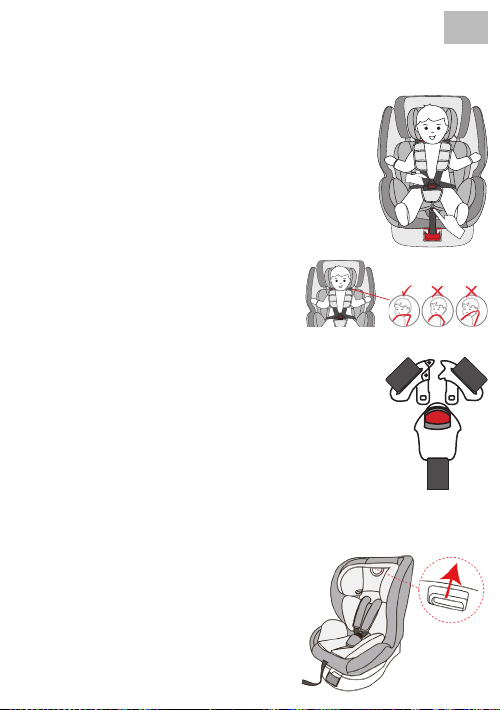

Einstellen des Gurtes
• Um den Gurt zu lösen, drücken Sie mit einer Hand
den Knopf zur Gurtverstellung im vorderen Sitz-
bereich.
• Greifen Sie mit der anderen Hand das Gurtschloss
mit den Gurten und lösen Sie es.
• Wenn Ihr Kind angeschnallt ist, ziehen Sie an der
Einstelllasche, um den Gurt zu straen.
Bitte achten Sie stets darauf, die Gurte so einzustellen,
dass sie auf den Schultern des Kindes auiegen.
Einstellen der Kopfstütze
• Lösen Sie den Gurt und ziehen Sie am Hebelvorne
an der Kopfstütze, bis sich diese in der gewünschten
Höhe bendet.
• Lassen Sie den Hebel los und vergewissern Sie
sich, dass die Kopfstütze arretiert ist.
Önen/Schließen des Gurtes
• Um den Gurt zu lösen, drücken Sie den roten
Knopf auf dem Gurtschloss und trennen Sie die
beiden Schlosszungen.
• Um den Gurt zu schließen, führen Sie zunächst die
beiden Schlosszungen zusammen und schieben
diese dann gemeinsam in das Gurtschloss.

- 8 -
DE

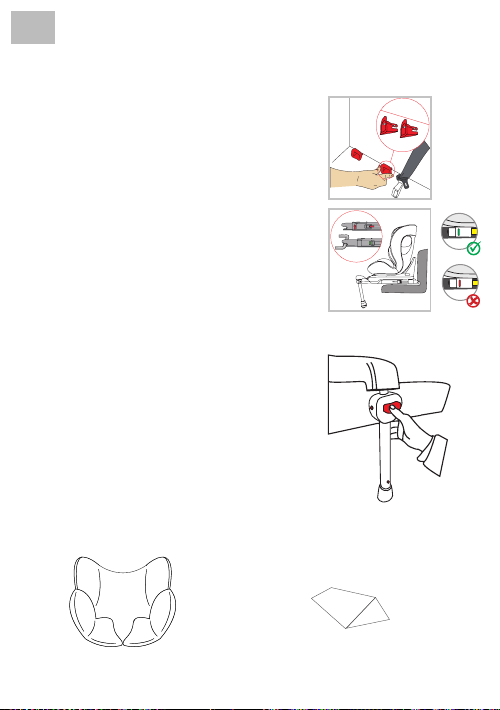

Isox-Verbindungsstücke
• Schieben Sie die roten Einführhilfen durch den
Schlitz in der Polsterung zwischen Rückenlehne
und Sitz und in die Isox-Halterungen.
• Die ache Seite muss dabei nach unten zeigen.
Dieser Schritt ist nicht erforderlich, falls das Fahr-
zeug über fest installierte Einführhilfen verfügt.
• Drücken Sie die Knöpfe der Isox-Verbindungs-
stücke auf beiden Seiten, um diese zu verlängern.
• Schieben Sie die Isox-Verbindungsstücke in die
Einführhilfen und drücken Sie sie hinein, bis diese
hörbar einrasten.
• Die Anzeigen auf beiden Seiten werden erst grün,
wenn die Verbindungen hergestellt sind. Drücken
Sie den Kinderautositz gegen die Rückenlehne, bis
er fest sitzt.
Standfuß
• Klappen Sie den Standfuß unterhalb des Kinder-
autositzes heraus.
• Drücken Sie den Knopf zur Höhenverstellung des
Standfußes und achten Sie darauf, dass dieser
vollständig im Fußraum Ihres Pkws auiegt.
• Achten Sie darauf, dass die Anzeige am Standfuß
grün anzeigt.
Komforteinlage
bis max. 13 kg
Babyeinlage
(unterhalb Komforteinlage)
bis max. 9 kg
Komforteinlage & Babyeinlage

- 9 -
Entfernen des Gurtsystems
• Lösen Sie das Gurtsystem, sodass der Metallbügel an der Rückseite des Kinderautositzes
zum Vorschein kommt. (Abb. 1)
• Fädeln Sie die Schultergurte aus dem Metallbügel auf der Rückseite des Kinderautositzes und
führen Sie diese durch den Kinderautositz auf die Vorderseite hindurch. (Abb. 2)
• Entfernen Sie die Schulterpolster, die Schlosszungen sowie das Gurtschlosspolster.
• Das Gurtschloss können Sie unterhalb des Sitzbezugs in der dafür vorgesehenen Mulde ver-
stauen. (Abb. 3)
• Falten Sie die Schultergurte zusammen, sodass diese hinter dem Sitzbezug in der Mulde an der
Rücken lehne aufbewahrt werden können. (Abb. 4)
• Bewahren Sie alle entfernten Teile gut auf.
DE
1. 2.
3. 4.

- 10 -
DE
EINBAU DES KINDERAUTOSITZES

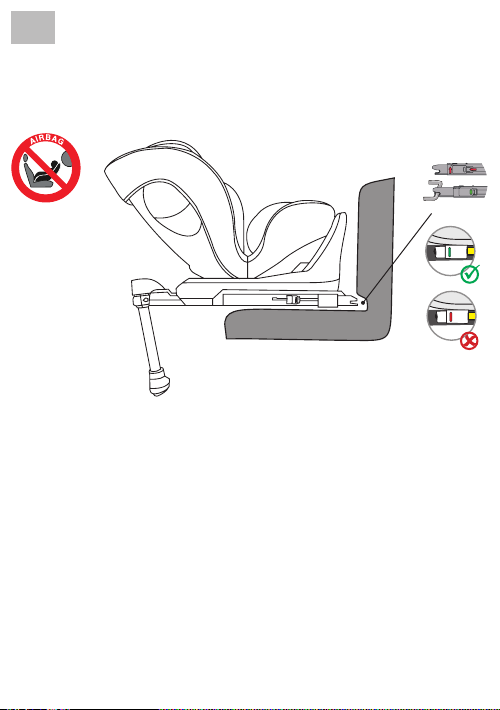

1) Gruppe 0+/1(rückwärtsgerichtet)
(Für Kinder von 0 bis 18 kg)
1. Drücken Sie beide seitlichen Isox-Konnektorknöpfe, um die Isox-Konnektoren in der Länge
auszufahren.
2. Klappen Sie den Standfuß heraus.
3. Führen Sie die Isox-Konnektoren zu den Isox-Verbindungsstücken am Pkw-Autositz und
lassen Sie diese einrasten.
4. Schieben Sie den Kinderautositz fest an die Rückenlehne des Autositzes. Achten Sie darauf,
dass beide Isox-Anzeigen auf Grün sind.
5. Drücken Sie den Knopf zur Höhenverstellung des Standfußes und achten Sie darauf, dass
dieser vollständig im Fußraum Ihres Pkws auiegt.
6. Achten Sie darauf, dass die Anzeige am Standfuß Grün anzeigt.
7. Stellen Sie den Kinderautositz auf die maximale Liegeposition ein und drehen Sie ihn, sodass
er in rückwärtsgerichteter Ausrichtung auf die Sitzposition 4 zeigt.
8. Zum bequemen Einsetzen Ihres Kindes drehen Sie den Kinderautositz zur Autotür.
9. Lösen Sie die Gurtschnalle des Kinderautositzes und legen Sie die Gurte auf die Außenseite
des Sitzes.
10. Setzen Sie Ihr Kind in den Kinderautositz.
11. Stellen Sie die Höhe der Kopfstütze so ein, dass der Schultergurt frei bleibt.
12. Schließen Sie die Gurtschnalle wieder, bis ein Klicken zu hören ist.
13. Ziehen Sie an der vorderen Einstelllasche, um die Gurte stra zu ziehen. Achten Sie darauf,
dass die Riemen nicht verdreht sind.
14. Drehen Sie den Sitz in die rückwärtsgerichtete Position. Überprüfen Sie, ob der Kinderauto-
sitz in dieser Position eingerastet ist.

- 11 - DE
2) Gruppe 1 (vorwärtsgerichtet)
(Für Kinder von 9 bis 18 kg)
1. Drücken Sie beide seitlichen Isox-Konnektorknöpfe, um die Isox-Konnektoren in der Länge
auszufahren.
2. Klappen Sie den Standfuß heraus.
3. Führen Sie die Isox-Konnektoren zu den Isox-Verbindungsstücken am Pkw-Autositz und
lassen Sie diese einrasten.
4. Schieben Sie den Kinderautositz fest an die Rückenlehne des Autositzes. Achten Sie darauf,
dass beide Isox-Anzeigen auf Grün sind.
5. Drücken Sie den Knopf zur Höhenverstellung des Standfußes und achten Sie darauf, dass
dieser vollständig im Fußraum Ihres Pkws auiegt.
6. Achten Sie darauf, dass die Anzeige am Standfuß Grün anzeigt.
7. Der Kinderautositz verfügt in Fahrtrichtung über drei einstellbare Sitzpositionen.
8. Zum bequemen Einsetzen Ihres Kindes drehen Sie den Kinderautositz zur Autotür.
9. Lösen Sie die Gurtschnalle des Kinderautositzes und legen Sie die Gurte auf die Außenseite
des Sitzes.
10. Setzen Sie Ihr Kind in den Kinderautositz.
11. Stellen Sie die Höhe der Kopfstütze so ein, dass der Schultergurt frei bleibt.
12. Schließen Sie die Gurtschnalle wieder, bis ein Klicken zu hören ist.
13. Ziehen Sie an der vorderen Einstelllasche, um die Gurte stra zu ziehen. Achten Sie darauf,
dass die Riemen nicht verdreht sind.
14. Drehen Sie den Sitz in die vorwärtsgerichtete Position. Überprüfen Sie, ob der Kinderauto-
sitz in dieser Position eingerastet ist.
WICHTIG: VERWENDEN SIE DEN KINDERAUTOSITZ NICHT IN FAHRTRICHTUNG, BEVOR DAS
GEWICHT DES KINDES 9 KG NICHT ÜBERSCHRITTEN HAT.

- 12 -
3) Gruppe 2 (vorwärtsgerichtet)
(Für Kinder von 15 bis 25 kg)
1. Folgen Sie den Einbauschritten 1 bis 6 von Punkt 2 (Gruppe 1, vorwärtsgerichtet).
2. Fädeln Sie den Diagonalgurt des 3-Punkt-Gurtes des Pkws durch die Gurtführung an der
Kopstütze des Kinderautositzes.
3. Zum bequemen Einsetzen Ihres Kindes drehen Sie den Kinderautositz zur Autotür.
4. Setzen Sie Ihr Kind in den Kinderautositz.
5. Stellen Sie die Höhe der Kopfstütze so ein, dass der Kopf des Kindes vollständig in der
Kopfstütze liegt und der Diagonalgurt durch die Gurtführung auf Höhe der Schultern des
Kindes herauskommt.
6. Drehen Sie den Sitz in die vorwärtsgerichtete Position. Überprüfen Sie, ob der Kinderautositz
in dieser Position eingerastet ist.
7. Schließen Sie nun die Gurtschnalle des 3-Punkt-Gurtes des Pkws, bis ein Klicken zu hören ist.
8. Ziehen Sie am Diagonalgurt, um diesen stra zu ziehen. Achten Sie darauf, dass die Riemen
nicht verdreht sind.
9. Der Kinderautositz verfügt in Fahrtrichtung über drei einstellbare Sitzpositionen.
INFORMATION:
ENTFERNEN SIE ZUNÄCHST DAS GURTSYSTEM WIE ZUVORGEHEND BESCHRIEBEN.
DE

- 13 - DE
REINIGUNG
Bei der Entwicklung dieses Produkts wurde auf Sicherheit, Komfort und Funktionalität geachtet.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung gründlich zu studieren, ehe Sie das
Produkt in Gebrauch nehmen, und bewahren Sie die Anleitung für spätere Einsichtnahme auf.
Damit Ihr Kinderautositz lange gut erhalten bleibt, reinigen Sie ihn bitte nicht mit Lösungsmitteln,
Scheuermitteln oder aggressiven Reinigern. Überprüfen Sie Sto und Nähte nach dem Waschen
stets auf Unversehrtheit. Bitte waschen Sie den Bezug stets exakt so wie auf dem Etikett (siehe
unten) angegeben.
PFLEGE
Bitte überprüfen Sie das Produkt regelmäßig auf mögliche Beschädigungen. Verwenden Sie
ein beschädigtes Produkt nicht und bewahren Sie es für Kinder unzugänglich auf.
Falls Sie weitere Fragen haben, wenden Sie sich bitte an den Osann Kundendienst unter der
Rufnummer +49(0)7731/970077.
NICHT bleichen
Bei niedriger Temperatur
im Trockner trocknen
Bei 30°C
im Schonwaschgang
waschen
NICHT bügeln
NICHT chemisch reinigen
30
30
30
30
30

- 14 -
EN
Thank you for choosing our Neo360 SL child car seat. Ifyou need help with this product, please
contact our customer service.
USE
• This product is suitable for children in the ECE group 0+/1/2. Weight range: 0–25 kg.
Age range: 0–7 years.
• Group 0+ is suitable for children weighing from 0 to 13 kg. The child car seat is installed with
Isox connectors in combination with the support leg.
• Group 1 is suitable for children weighing between 9 and 18 kg. The child car seat faces for-
wards and is secured in the car using Isox and the support leg. Rear-facing use up to 18 kg
is also permitted using Isox and the support leg. The child is strapped in with the 5-point
seat belt of the child car seat.
• Group 2 is suitable for children weighing between 15 and 25 kg. The 5-point belt system on
the child car seat is removed. The child car seat is forward facing and is mounted in the car
using Isox connectors in combination with the support leg. The child is strapped in with the
car’s 3-point seat belt.
• We recommend installing the child car seat on the rear seat of the vehicle. Do NOT
secure the child car seat on the front seat, where there is an airbag, for rear-facing use in ECE
group 0+/1. It may be used on the front seat if the airbag can be deactivated. Please refer to
the operating manual of the vehicle.
• This child car seat is only suitable for vehicles equipped with an Isox connection and 3-point
safety belts according to ECE R16 or other equivalent standards.
The following table provides information about the fastening devices and methods:
ECE Group Installation di-
rection Installation method Type Isox size
0+ Backwards Isox + support leg Semi-uni-
versal D
1 Backwards Isox + support leg Semi-uni-
versal D
1 Forwards Isox + support leg Semi-uni-
versal B1
2 Forwards Car’s 3-point seat belt +
Isox + support leg
Semi-uni-
versal –

- 15 - EN
WARNING
• This is a semi-universal child restraint system. It complies with UN Reg. No. 44/04 and may
only be used in vehicles that appear in the attached list of permissible vehicles.
• It is only suitable for vehicles with xed 3-point safety belts or 3-point safety belts with seat
belt retractor, which correspond to the UN/ECE Regulation No. 16 (or an equivalent standard).
Note on the Isox child restraint system (group 0+/1)
• This is an Isox child restraint system. It was approved accordance with Regulation No. 44/04
In its respective valid version for general use in vehicles that feature ISOFIX anchoring sys-
tems.
• It ts in vehicles in positions that are approved as ISOFIX positions (as described in the vehicle
handbook this depends on the category of the child seat, as well as the type of fastening.
• The weight classes and Isox size classes for which this product is approved are: Group 1, D
& B1 and group 0+, D.
If you have any doubts, please contact the car seat manufacturer or the retailer.

- 16 -
WARNING
• Please read through these instructions carefully before use and keep them for subsequent
reference in order to guarantee the safety of your child. Non-compliance with the instructions
in this manual may result in serious injuries to your child.
• The child seat can only be used with its own 5-point belt system for children who weigh
under 18 kg (group 0+ and group 1).
• The child seat CANNOT be used with its own 5-point belt system for children who weigh
over 18 kg (group 2).
• The child car seat can be installed in a rear-facing position and forward-facing position with
the Isox xture and the support leg. Important: Do not install forward facing until the weight
of the child reaches at least 9 kg.
• For the Isox installation: Be sure to read the car manufacturer’s manual.
• Do not use load bearing contact points other than those described in the instructions and
marked in the child restraint system.
• Do not use this child car seat at home. It has not been designed for use at home and should
therefore only be used in a car.
• Do not leave your child unsupervised in the seat at any time.
• Do not place the rear-facing child car seat on the front seat with an airbag. T h i s
could result in death or serious injury.
• The child seat should be replaced if it is exposed to heavy impact during an accident.
• For safety reasons, the child car seat must be secured in the vehicle even when your child is
not sitting in the child car seat.
• Always make sure that all belts that hold the seat holder to the vehicle are secure and that all
belts that restrain the child are adjusted to the child’s body. Please also ensure that
the belts are not twisted.
• Items of luggage or other objects that could cause injury in the event of a collision must be
properly secured.
• The rigid items and plastic parts of a child restraint system must be placed and installed so
that they cannot get caught by a movable seat or a vehicle door during everyday use.
• It is important that low-lying belts hold the pelvis rmly in place. To avoid the risk of falling,
your child should always be strapped in.
• It is dangerous to make changes or additions to the product without approval from the re-
sponsible authority. Non-compliance with the installation instructions provided by the man-
ufacturer of the child restraint system is also associated with risks.
• This child seat has been designed for new-borns and children weighing up to 25 kg. Never
overload the child seat by transporting more than one child or additional loads in it.
• The child restraint system must not be used without the seat cover.
• The seat cover must not be replaced by a cover other than that recommended by the manu-
facturer as this seat cover is an important component of the restraint performance.
EN

- 17 - EN
COMPONENTS OF THE CHILD CAR SEAT
Front view
Back view
Adjustable
head support
Comfort insert
Belt lock
Belt adjustment
Rotary lever
Shoulder pad frame
Isox
connector
Seat bucket
Shoulder pad
Shoulder belt
Angle adjustment lever
Head section ad-
justment
Shoulder belt
Isox connector buttons
for adjusting the length
and releasing
Belt lock pad
Side protection
Support leg
Support leg indicator
Button for adjusting
the height of the
support leg
Insertion aids for Isox
connectors

- 18 -
EN
USING THE CHILD CAR SEAT
Adjusting the tilt angle of the car
seat
• With one hand, use the lever on the lower front
side of the seat bucket to adjust the tilt.
• Hold the back of the seat bucket back with your
other hand and adjust the tilt.
• If the child car seat is used in a rear-facing position,
please always have it set to the maximum reclining
position. (Position 4)
• In a front-facing position (body weight from 9 kg
and more), you can select any of the three tilt an-
gles (position 1 + 2 + 3) oered by the child car seat.
Turning the car seat
• Use one hand to pull the lever at the front of the
seat and use your other hand to turn the seat
bucket. The lever can be released when turning
the seat bucket.
• The seat oers four locking positions: at 90, 180,
270 and 0 out of 360 degrees to the base. The seat
bucket makes an audible click when it is moved
into one of these positions.
• Positions 1 + 2 + 3 are only suitable for use in the
direction of travel. Position 4 is exclusively for use
facing away from the direction of travel. Position 4
is achieved automatically when the child car seat
is placed in position 1 and then rotated by 180 de-
grees.
Only forward-facing Only rear-facing
90°270°
0/360°
180°
4, 3 2 1

- 19 - EN
Adjusting the belt
• To loosen the belt, press the belt adjustment but-
ton at the front of the seat with one hand.
• Use your other hand to hold the belt lock with the
belts and loosen it.
• If your child is fastened in, pull on the front adjust-
ment tab to tighten the belt.
Please always ensure that the belts are adjusted in
such a way that they rest on the child’s shoulders.
Adjusting the head support
• Loosen the belt and pull the lever on the front of
the head support until it is set to the desired height.
• Release the lever and ensure that the head sup-
port is locked in place.
Opening/closing the belt
• To release the belt, press the red button on the
belt lock and separate the two belt tongues.
• To close the belt, rst pull together the two belt
tongues and slide these into the belt lock together.

- 20 -
EN
Isox connectors
• Insert the red insertion aids through the slit in the
cushion between the backrest and seat and into
the Isox holders.
• When doing this, the at side must be facing
downward. This step is not necessary if the vehicle
already has rmly installed insertion aids.
• Press the buttons on the Isox connectors on both
sides to extend these.
• Slide the Isox connectors into the insertion aids
and press them in until you hear these lock in
place.
• The indicators on both sides only show green
when the connections are in place. Press the child
car seat against the backrest until it is securely in
position.
Support leg
• Fold out the support leg underneath the child car
seat.
• Press the button to adjust the height of the support
leg and ensure that this is fully in contact with the
footwell of your vehicle.
• Ensure that the indicator on the support leg is
showing green.
Comfort insert
up to max. 13 kg
Baby insert
(under comfort insert)
up to max. 9 kg
The comfort insert and baby insert
