SVENSKA
Monteringsinstruktion
MA45-27S
2015
Elvärmare Aqua SPA
Art.nr 141650, 141651, 141652
Produktbeskrivning
För små pooler och bubbelbad.
Värmaren levereras med ställbar termostat med temperaturområdet 0-45°C, överhettningsskydd med maximal brytnings-
temperatur på 60°C samt en ödesvakt som bryter när vattenödet understiger 90 l/min.
Manteln är av plast och elpatronen av Incoloy 825. Värmaren får ej användas i aggressivt vatten, saltvatten eller i pooler
med klormaskin/saltklorinator.
Anslutningarna är av PVC för invändig limning mot PVC-rör med Ø50 mm.

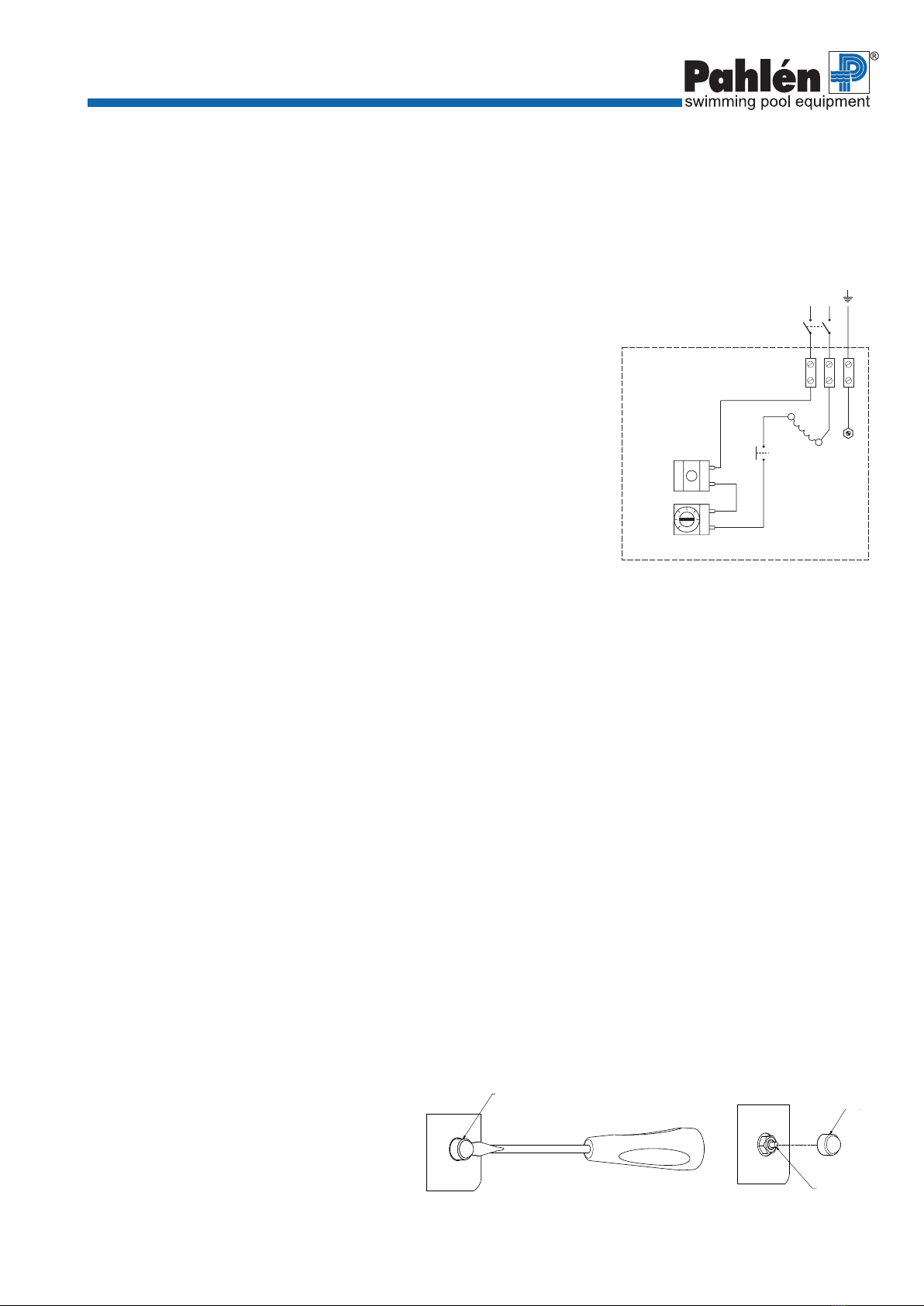

Tekniska data Elschema
Min. öde 90 l/min
Max. öde 300 l/min
Spänning: 220-240V, 1-fas
Max. övertryck: 1 bar
Max. temperatur: 45°C
Allmän info
För att säkerställa god funktion och lång livslängd på elvärmaren är det viktigt att
nedanstående gränsvärden för vattenkvalitén följs.
Klorhalt:
Klorid(salt)halt:
pH-värde:
Alkalinitet:
max 3 mg/l (ppm)
max 250 mg/l (ppm)
7,2 - 7,6
60-120 mg/l (ppm)
Kalciumhårdhet: 100-300 mg/l (ppm)
Om gränsvärdena för vattenkvalitén inte följs gäller ej produktgarantin.
Rörinstallation
Värmaren skall installeras ca 200 mm under normal vattennivå i poolen, se exempel på nästa sida.
Obs! Värmarens kopplingsdosa skall vara vänd uppåt.
Installationen skall vara så utförd att värmaren kan tappas på allt vatten.
Ventiler får ej installeras så att vattenödet genom värmaren helt kan stängas av.
Om ventil mellan poolen och värmaren erfordras, skall detta vara en backventil.
Värmaren kan anslutas direkt till pumpens sug- eller trycksida och kan med fördel skruvas direkt på pumpen.
Installera gärna en nivåvakt på poolen, så att värmaren automatiskt slår ifrån vid låg vattennivå.
Elinstallation
Den elektriska installationenen får endast utföras av behörig elinstallatör.
Elvärmaren skall anslutas elektriskt med fas, nolla och skyddsjordledare.
Elvärmarens elinstallation skall göras direkt via poolpumpens elanslutning eller indirekt via kontaktor som styrs från pool-
pumpens elanslutning. Detta för att värmaren ej skall kunna startas utan att vattnet cirkulerar i poolen.
Start, handhavande
1. Fyll vatten i poolen till rätt nivå.
2. Starta poolpumpen.
3. När systemet tömts på all luft startas värmaren och termostaten ställs in.
4. Vattnet värms nu upp till inställd temperatur.
Skötsel
Vid frysrisk skall strömmen slås av och värmaren tömmas på allt vatten.
Felsökning
Vid brist på vatten eller dålig cirkulation kan värmarens överhettningsskydd lösa ut.
1. Undersök orsaken till överhettningen.
2. Efter att orsaken är klarlagd och åtgärdad,
-Tag bort skyddshuven, se bild bredvid.
-Tryck in återställningsknappen på kopplingsboxen.
-Sätt på skyddet igen.
Elvärmare
Termostat
Överhettnings-
skydd Flödesvakt
Skyddshuv
Åter-
ställnings-
knapp
Skyddshuv
