Pahlen P01 User manual

Copyright © 2022 Pahlén AB, Box 728, SE-194 27 Upplands Väsby, Sweden
Tel. [phone], Fax [phone], e-mail: [email protected], www.pahlen.com
User manual
Pump
Pumpe
Насоc
Pompa
Bomba
Pompa
MA25-01 rev.3 2022

SVENSKA 3
ENGLISH 7
DEUTCH 11
РУССКИЙ 15
POLSKI 19
ESPAÑOL 23
ITALIANO 27
ARABIC 31

3
MA25-01 SE (Instruktionens originalspråk)
Pump SVENSKA
Det är viktigt att läsa igenom denna manual noggrant för att trygga poolutrustningens funktion och livslängd.
Denna manual nns även att hämta från www.pahlen.se
Pahlén AB ansvarar ej för produktgaranti eller skador som sker till följd av felaktig installation, handhavandefel eller felaktigt
underhåll.
VARNING
• Denna apparat får inte användas i aggressivt vatten, saltvatten eller pooler/badtunnor
med klormaskin/saltklorinator, se rekommenderade värden beträ󰀨ande vattenkvalitet.
• Apparaten skall installeras i enlighet med gällande nationella lagar och förordningar och
den elektriska installationen får endast utföras av behörig elinstallatör.
• Påbörja inte installation av apparaten innan ni läst och förstått installationsanvisningar
och varningar i denna manual. Om ni har några frågor om installationsanvisningar eller
varningar, kontakta er lokala återförsäljare.
• Denna apparat får under inga omständigheter startas utan att den är helt fyllld med vatten.
• Denna apparat får inte övertäckas, inte placeras i närheten av brännbart material eller i
direkt solsken.
• Denna apparat får inte användas av mycket små barn (0–3 år).
• Denna apparat får inte användas av små barn (3–8 år) och personer med mycket om-
fattande och komplexa funktionshinder om de inte ständigt övervakas av en person som
är ansvarig för deras säkerhet.
• Denna apparat får användas av barn äldre än 8 år och personer med nedsatt fysisk,
sensorisk eller mental förmåga eller med brist på erfarenhet eller kunskap, såvida de har
fått handledning eller information om hur man använder apparaten på ett säkert sätt och
förstår risker som kan förekomma av en person som är ansvarig för deras säkerhet.
• Barn får inte leka med apparaten.
• Denna apparat skall inte rengöras eller underhållas av barn utan övervakning.
• Koppla alltid bort apparaten från elnätet före montering, demontering eller rengöring.
• Pumpar utan indikation på att de är skyddade mot inverkan av frysning får inte lämnas
utomhus under frostiga väderförhållanden.
• Om installationsanvisningen inte följs gäller inte produktgarantin.

4
MA25-01 SE (Instruktionens originalspråk)
B
AB AB
AB
A
B
AB
AB
AB
A
Hz kW V A min-1 cos f h
50 2.2
r 230 8.0 2880 0.82 IE3 86.5%
400 4.6
60 2.2
r 265 6.8 3500 0.82 IE3 86.5%
460 3.9
Ins.Cl.( r T)=F(B) IP55 S 1 TEFC T.amb.40°C REF. 12085010
Y
Y
Made in Italy
Type AMPE 90L BA2 IEC 60034 3~Mot No
LAFERT S.P.A. VIA J.F.KENNEDY 43 - 1 - 30027 San Dona’ di Piave (VE)
Pump SVENSKA
Produktbeskrivning
Pumpen är avsedd för drift i pooler med klordesinfektion (organiskt, oorganiskt klor). Pahlén kan ej garantera pumpens livslängd
i drift med andra typer av desinfektionsmedel.
Produkten är avsedd för följande vattenvärden:
Klorhalt: max 3 mg/l (ppm)
Klorid(salt)halt: max 250 mg /l
pH-värde: 7.2–7.6
Alkalinitet: 60 –120 mg/l (ppm)
Kalciumhårdhet: 100 – 300 mg/l (ppm)
Utanför dessa värden gäller ej produktgarantin. Pahléns standardpumpar är ej avsedda för aggressivt poolvatten.
Tekniska data
Max.temperatur poolvatten/omgivning +45°C
Täthetsklass IP55
Se pumpmodellens typskylt för info om maximal uppfordringshöjd (Hmax).
Exempel:
Placeringen av pumpmodellens typskylt (A) och pumpmotorns märkskylt (B):
Pumpmodeller med förlter
P01 P2000 P85 PT750
0,37-1,5kW 1,5 - 4,0kW 5,5kW 7,5kW
Pumpmodeller utan förlter
P01FLO P2000FLO P85FLO PT750FLO
0,37-1,1kW 1,5 - 4,0kW 5,5kW 7,5kW
A. Typskylt för en pumpmodell B. Märkskylt för en pumpmotor.
EXEMPEL EXEMPEL

5
MA25-01 SE (Instruktionens originalspråk)
Drawing no: M12164-2
2017-07-12 ASA
Min 8xØA Min 2,5xØB
ØA
ØB
Pump SVENSKA
Installation
Röranslutning utförs FÖRE elinstallation.
Placering (se bild 1).
Sugledning
För att optimera pumpen skall följande regler efterföljas vid planering och dimensionering av sugledningen: stor rördimension,
kort sugledning, få ventiler, få skarpa rörböjar, lågt placerad pump samt väl tätade rörskarvar för att undvika luftläckage. Om
någon av dessa regler inte efterföljs så kan pumpens livslängd förkortas.
Sträva efter en helt rak sugledning närmast pumpen i en längd som motsvarar minst 8×rördiametern. Dimensionera sugled-
ningen enligt tabell nedan. Självfall från pool till pump rekommenderas. Sugledningen bör utrustas med en avstängningsventil
som alltid skall vara helt öppen när pumpen är i drift.
Om pumpen placerats högre än poolens vattenyta skall en backventil monteras på sugledningen. Denna bidrar dock till ödes-
förluster och pumpen bör strypas något med hjälp av en ventil på trycksidan. Om inte detta görs nns risk att pumpen kaviterar,
vilket kan leda till axeltätningsläckage och skador på pumphjulet.
Kontrollera att alla kopplingar är helt täta. (Använd gängtape vid gängtätning).
Tryckledning
Anslut pumpens tryckledning till reningsltret. Undvik skarpa böjar.
Kontrollera att alla kopplingar är helt täta. (Använd gängtape vid gängtätning).
Rekommenderade rördimensioner
Pumpmodell: kW Utvändig rördiameter
Sugsida
(max 10 m)
Trycksida
(max 20 m)
P01: 0,37– 0,55kW 50 mm 50 mm
P01: 0,75 –1,5kW 50 – 63 mm 50 mm
P2000: 1,5kW 90 mm 75 mm
P2000: 2,2kW 110 mm 90 mm
P2000: 4,0kW 125 mm 110 mm
P85: 5,5kW 140 mm 125 mm
PT750: 7,5kW 200 mm 160 mm
Bild 1.
VARNING
• Pumpen bör placeras lägre än poolens vattenyta och nära poolen för att få så kort sug-
ledning som möjligt.
• Fritt avstånd bakom pumpmotorn bör var minst 2,5×äktdiametern.
• Fixera pumpen med lämplig bult i ett stadigt underlag i ett torrt utrymme.
Se till att utrymmet har god ventilation och inte riskerar att drabbas av översvämning.
• Pumpar med förlter ska placeras så att silkorgen i förltret kan lyftas ur för rengöring/
tömning.
Installation rör
Dimensionera ledningar
enligt tabellen nedan.

6
MA25-01 SE (Instruktionens originalspråk)
L N
L1 L2 L3 L1 L2 L3
+
+
230V (230/400V) = D 400V (230/400V) =
400V (400/690V) =
D 690V (400/690V) =
In In
VARNING
• Den elektriska installationen får endast utföras av behörig elinstallatör enligt instruktioner
som medföljer pumpen.
• Elinstallationsregler skiljer sig åt mellan olika länder, därför behöver kontaktorer, kablar,
anslutningskomponenter och kapslingar väljas utifrån lokala regler.
• En huvudströmbrytare skall installeras före pumpens samtliga spänningsförande elanslut-
ningar. Det skall vara en allpolig brytare som uppfyller kraven i IEC/EN 60335-1 stycke
7.12.2, 22.2 och 24.3.
• Pumpen skall förses med en jordfelsbrytare som har en från koppling av drift med högst
30mA.
• Pumpen skall förses med ett godkänt motorskydd som skall ställas in enligt motorns
strömvärde, se pumpmontorns märkskylt.
• Kontrollera att pumpens rotationsriktning stämmer överens med pilen på motorns äkt-
kåpa.
Pump SVENSKA
Drift
Se till att pumpen är vattenfylld före start. Torrkör aldrig pumpen, då detta skadar axeltätningen.
Kontrollera att alla ventiler till och från pumpen är öppna.
Kör aldrig pumpen mot stängd ventil - detta förorsakar skador.
Stäng alltid av pumpen innan funktionsläget på sandltrets centralventil ändras (eller andra ventiler stängs).
Pumparna får ej arbeta kontinuerligt med för lågt di󰀨erentialtryck (risk för kavitation).
Pumpstorlek mvp
0,37– 4,0kW minst 8mvp.
5,5 –7,5kW minst 10mvp
Vid frysrisk
Pumpen och dess in- och utloppsledningar skall dräneras vid frysrisk. Pumpen töms helt genom att man skruvar ur dess
dräneringsplugg/-ar.

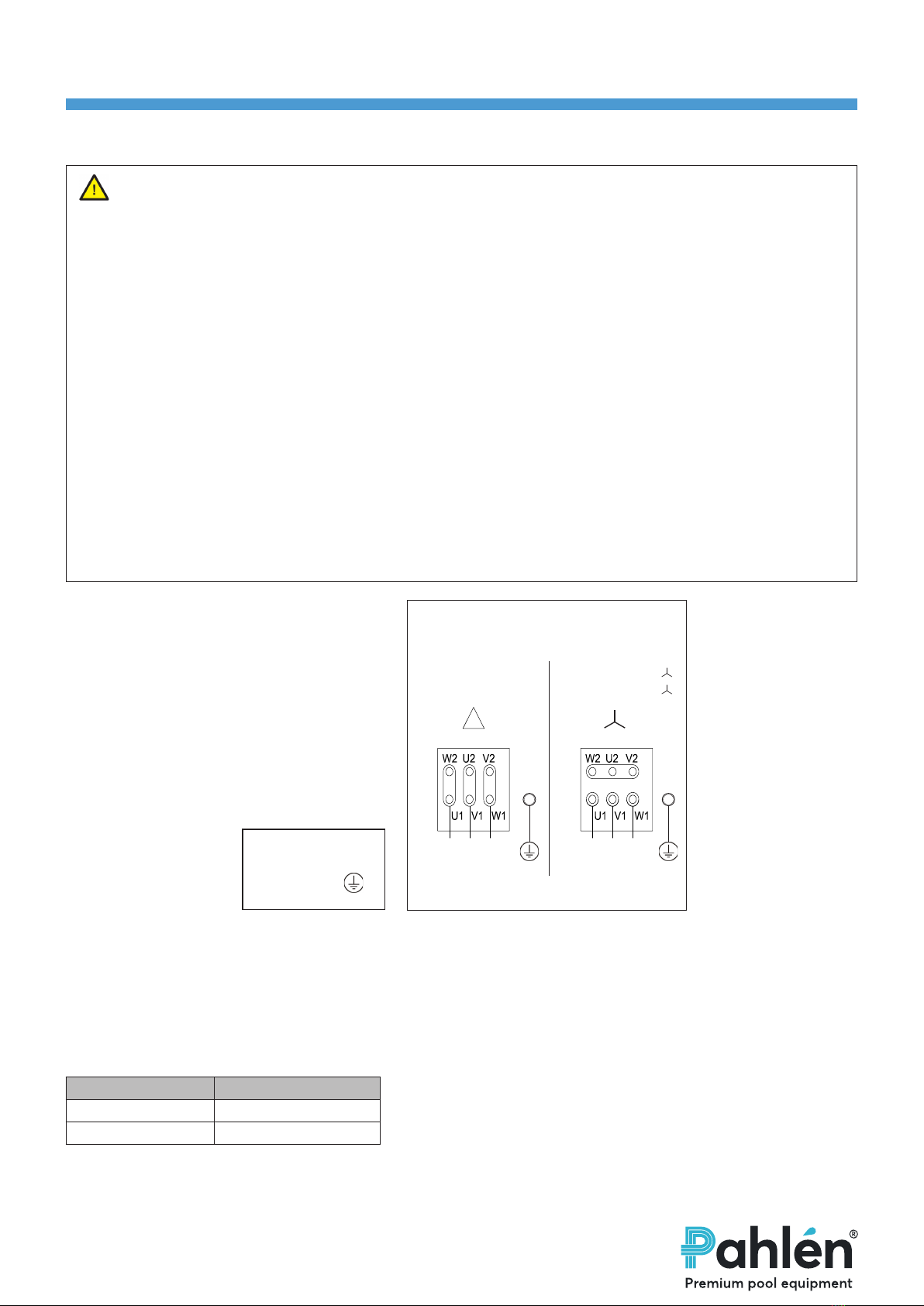

Elektrisk installation
3-fas
Kontrollera på motorns märkskylt vilken
inkoppling som gäller. Koppla enligt nedan.
1-fas

7
MA25-01 GB Translated from the original language of the instruktions (Swedish)
Pump ENGLISH
It is important that you read this manual carefully to secure the function and useful life of the pool equipment.
This manual is also available from www.pahlen.com
Pahlén AB is not responsible for the product warranty or damage caused by incorrect installation, use or incorrect maintenance.
WARNING
• This appliance must not be used in aggressive water, salt water or pools/hot tubs with a
chlorine machine/salt chlorinator, see the recommended water quality values.
• The appliance must be installed in accordance with applicable national laws and provisions
and the electrical installation must only be carried out by a qualied electrician.
• Do not start installing the appliance until you have read and understood the installation
instructions and warnings in this manual. If you have any questions about the installation
instructions or warnings, please contact your local dealer.
• Under no circumstances may this appliance be started without being completely lled with
water.
• This appliance must not be covered, placed near combustible material or in direct sunlight.
• This appliance must not be used by very young children (0-3 years).
• This appliance must not be used by young children (3-8 years) and people with signicant
and complex disabilities unless they are under constant supervision by a person who is
responsible for their safety.
• This appliance may be used by children over 8 years of age and persons with reduced
physical, sensory or mental capabilities or lack of experience or knowledge, provided that
they’re under supervision or have received information on how to use the appliance safely
and understand risks that may occur by a person who is responsible for their safety.
• Children are not allowed to play with the appliance.
• This appliance should not be cleaned or maintained by children without supervision.
• Always disconnect the appliance from the supply before assembling, disassembling or
cleaning.
• Pumps without indication that they are protected against the e󰀨ects of freezing shall not be
left outside during freezing weather conditions.
• Failure to follow the installation instructions invalidates the product warranty.

8
MA25-01 GB Translated from the original language of the instruktions (Swedish)
B
AB
AB
AB
A
B
AB
AB
AB
A
Hz kW V A min-1 cos f h
50 2.2
r 230 8.0 2880 0.82 IE3 86.5%
400 4.6
60 2.2
r 265 6.8 3500 0.82 IE3 86.5%
460 3.9
Ins.Cl.( r T)=F(B) IP55 S 1 TEFC T.amb.40°C REF. 12085010
Y
Y
Made in Italy
Type AMPE 90L BA2 IEC 60034 3~Mot No
LAFERT S.P.A. VIA J.F.KENNEDY 43 - 1 - 30027 San Dona’ di Piave (VE)
Pump ENGLISH
Product description
The pump is designed to operate in pools with chlorine disinfection (organic, inorganic chlorine). Pahlén can not guarantee the
life of the pump in operation with other types of disinfectants.
The product is intended for the following water values:
Chlorine content: max 3 mg/l (ppm)
Chloride content: max 250 mg /l
pH-value: 7.2–7.6
Alkalinity: 60 –120 mg/l (ppm)
Calcium hardness: 100 – 300 mg/l (ppm)
Outside these values, the product warranty is void. The water must not be aggressive for Pahlén standard pumps.
Technical data
Max temperature, pool water/ambient +45°C
Protective class IP55
See the pump rating plate for maximum suction height (Hmax).
Example:
The location of the pump model rating plate (A) and pump motor rating plate (B):
Pump models with pre-lter
P01 P2000 P85 PT750
0,37-1,5kW 1,5 - 4,0kW 5,5kW 7,5kW
Pump models without pre-lter
P01FLO P2000FLO P85FLO PT750FLO
0,37-1,1kW 1,5 - 4,0kW 5,5kW 7,5kW
A. Rating plate for a pump model B. Rating plate for a pump motor.
EXAMPLE EXAMPLE

9
MA25-01 GB Translated from the original language of the instruktions (Swedish)
Drawing no: M12164-2
2017-07-12 ASA
Min 8xØA Min 2,5xØB
ØA
ØB
Figure 1.
Pump ENGLISH
Suction pipe
In order to optimise the pump, the following rules shall be followed when planning and dimensioning the suction pipe: large pipe
dimension, short suction pipe, few valves, few sharp pipe curves, low-positioned pump and well-sealed pipe seams to avoid air
leakage. If any of these rules is not followed, the pump’s lifetime may be shortened. Aim for an entirely straight suction pipe
closest to the pump, of a length that corresponds to at least 8×pipe diameter.
Dimension the suction pipe as per the table below. Gravity from pool to pump is recommended. The suction pipe should be tted
with a shut-o󰀨 value that should always remain entirely open when the pump is in operation.
If the pump is positioned higher than the pool’s water surface, a non-return value should be tted to the suction pipe. However,
this contributes to ow losses and the pump should be somewhat restricted with the help of a valve on the pressure side. If this
is not done, there is a risk of pump cavitation, which can lead to shaft seal leakage and damage to the pump impeller.
Check that all the connections are entirely sealed and leak-proof. (Use thread sealing tape to ensure a proper seal in screw
threads).
Pressure pipe
Connect the pressure pipe of the pump to the lter.
Avoid sharp bends. Check that the connections are tight. Use thread tape when sealing the threads.
Recommended pipe dimensions
Pump model: kW Outer pipe diameter
Suction side
(max 10 m)
Pressure side
(max 20 m)
P01: 0.37– 0.55kW 50 mm 50 mm
P01: 0.75 –1.5kW 50 – 63 mm 50 mm
P2000: 1.5kW 90 mm 75 mm
P2000: 2.2kW 110 mm 90 mm
P2000: 4.0kW 125 mm 110 mm
P85: 5.5kW 140 mm 125 mm
PT750: 7.5kW 200 mm 160 mm
Installation
Pipe connection is made BEFORE electrical installation.
Placing (see gure 1).
WARNING
• Place the pump on a lower level than the pool water surface and close to the pool to have
as short suction pipe as possible.
• Clearance space behind the pump should be at least 2.5×motor fan diameter.
• Fix the pump with appropriate bolts on a solid foundation in a dry place.
Make sure that this place has su󰀩cient ventilation and with no risk for ooding.
• Pumps with pre-lter should be placed in such a way that the strainer basket in the
prelter easily can be lifted out for cleaning.
Pipe installation
Dimension pipelines
according to the table below.

10
MA25-01 GB Translated from the original language of the instruktions (Swedish)
L N
L1 L2 L3 L1 L2 L3
+
+
230V (230/400V) = D 400V (230/400V) =
400V (400/690V) =
D 690V (400/690V) =
Electrical installation
Pump ENGLISH
Operation
See that the pump is lled with water before start. The pump must never be dry run, as this could damage the shaft seal.
Check that all valves to and from the pump are open.
Do not run the pump with a closed valve, as this may cause damage to the pump.
The pump shall always be shut o󰀨 before the position on the central valve is being changed (or other valves are being
closed).
The pump are not to work continuously with di󰀨erential pressure to low (risk of cavitation).
Pump size H (m)
0.37– 4.0kW at least 8 H(m).
5.5 –7.5kW at least 10 H(m)
Risk of freezing
At the risk of freezing, the pump and the inlet and outlet pipes must be drained. Drain the pump completely by removing the
drainplug/drainplugs.
3-phase
Check the pump motor rating plate which connec-
tion is applicable. Connect as shown below.
1-phase
In In
WARNING
• The electrical installation may only be carried out by a qualied electrician in accordance
with the instructions provided with the pump.
• As electrical installation regulations di󰀨er from country to country, contactors, cables,
connection components, and enclosures must be selected based on local regulations.
• A main isolator must be installed before all live electrical connections on the pump.
This must be an all-pole isolator that satises the requirements set out in IEC/EN 60335-1
paragraphs 7.12.2, 22.2 and 24.3.
• The pump shall be fed via a residual current device with maximum leakage current of no
more than 30mA.
• The pump shall be tted with an all-pole switch and approved automatic motor circuit
breaker that should be set to match the motor’s rated current, see the pump motor rating
plate.
• Check that the pump’s direction of rotation is the same as system ow – see the arrow on
the motor housing.
