Palazzetti ECOFIRE ANNA U.S. PRO2 Instruction manual

Il presente manuale è parte integrante del prodotto.
Si raccomanda di leggere attentamente le istruzioni prima
dell’installazione, manutenzione o utilizzo del prodotto.
This manual is an integral part of the product.
Read the instructions carefully before installing, servicing or
operating the product.
Die vorliegende Anleitung ist fester Bestandteil des Produkts.
Vor der Installation, Wartung und Verwendung dieAnleitungen
stets aufmerksam durchlesen.
Le présent manuel fait partie intégrante du produit.
Il est conseillé de lire attentivement les consignes
avant l’installation, l’entretien ou l’utilisation du produit.
Este manual es parte integrante del producto.
Se recomienda leer detenidamente las instrucciones antes
de la instalación, el mantenimiento y el uso del producto.
Denne brugsvejledning er en integreret del af produktet.
Det anbefales at læse vejledningen omhyggeligt inden
installation, vedligeholdelse eller brug af produktet.
IT DESCRIZIONE - PULIZIA - CARATTERISTICHE TECNICHE
EN DESCRIPTION - CLEANING - TECHNICAL DATA
DE BESCHREIBUNG – REINIGUNG – TECHNISCHE ANGABEN
FR DESCRIPTION - NETTOYAGE - CARACTÉRISTIQUES TECHNIQUES
ES DESCRIPCIÓN - LIMPIEZA - CARACTERÍSTICAS TÉCNICAS
DA BESKRIVELSE - RENGØRING - TEKNISKE SPECIFIKATIONER
ECOFIRE®AURORA U.S. PRO2

Gentile cliente,
desideriamo innanzitutto rinGraziarlaper la preferenza che ha voluto accordarci
acquistando il nostro prodotto eci conGratuliamo con lei per la scelta.
per consentirledi utilizzare al meGlio il suo ecomonoblocco, la invitiamo a
seGuire attentamente quanto descritto nel presente manuale.
IT
dear customer,
We’dlike to thank you for havinG purchased one of our products and
conGratulate you on your choice.
tomake sure you Get the most out of your ecomonoblocco, please carefully
folloW the instructions provided in this manual.
sehr Geehrter kunde,
zuallererst möchten Wir ihnen für den uns GeWährten
vorzuG danken und ihnen zur Wahl Gratulieren.
damit sie ihren neuen ecomonoblocco so Gut Wie möGlich benutzen können,
bitten Wir sie, die in dieser bedienunGs- und WartunGsanleitunG enthaltenen
anGaben Genau zu befolGen.
cher client,
nous souhaitons avant tout vous remercier de la préférence que vous nous
avez accordée en achetant notre produit et vous félicitions pour votre choix.
afin de vous permettre de profiter au mieux de votre nouveau ecomonoblocco,
nous vous invitons àsuivre attentivement les instructions reportées dans cette
notice.
estimado cliente,
deseamos aGradecerle por la preferencia que nos ha otorGado adquiriendo
nuestro producto ylo felicitamos por su elección.
para el mejor uso de su ecomonoblocco, lo invitamos aleer con atención cuanto
se describe en el presente manual.
GB
DE
F
ES

3
[cm]
X1 80
X2 20
Y1 40
Y2 40
Z60
RIMOZIONE DALLA PALETTA - SCOOP REMOVAL - PELLET DEPLACEMENT
SCHAUFEL ENTFERNEN - REMOCION PALETA - FJERNELSE AF PALLEN
DISTANZA MINIMA DAI MATERIALI COMBUSTIBILI - MINIMUM DISTANCE FROM COMBUSTIBLE MATERIALS
DISTANCE MINIMALE À PARTIR DE MATÉRIAUX COMBUSTIBLES - MINDESTABSTAND ZU BRENNBAREN MATERIALIEN
DISTANCIA MÍNIMA DE MATERIALES COMBUSTIBLES - MINIMUMSAFSTAND FRA BRÆNDBARE MATERIALER
00 477 7280 05/10/2018 - PN - Italy
X2
Y2
X1
Y1
Z

4
LEGENDA TARGHETTA MATRICOLA – LEGEND PRODUCT LABEL
BESCHREIBUNG TYPENSCHILD - LEGEND ETIQUETTE PRODUIT
LEYENDA PLACA DE CARACTERISTÍCAS - FORKLARING TIL SKILT
ITALIANO ENGLISH DEUTSCH FRANCAIS ESPAÑOL
F Combustibile Fuel type Brennstoff Combustible Combustible
Pellet di legno Wood pellets Holzpellets Granulés de bois Pellets de madera
PImax Potenza introdotta
massima
Maximum power input Maximale
Leistungsaufnahme
Puissance maximale
d’entrée
Entrada de potencia
máxima
PImin Potenza introdotta
minima
Minimum power input Minimale
Leistungsaufnahme
Puissance minimale
entrée
Entrada de potencia
mínima
Pmax Potenza termica
nominale all’ambiente
Nominal space heat
output
Max.
Raumnennwärmeleistung
Puissance nominale a
l’aìr
Potencia nominal a la
aìre
Pmin Potenza termica ridotta
all’ambiente
Reduced space heat
output
Raumteilwärmeleistung Puissance partielle a
l’aìr
Potencia parcial a la aìre
Pwmax Potenza nominale
all’acqua
Nominal heat output to
water
Wasserseitig Max.
Nennwärmeleistung
Puissance nominale à
l’eau
Potencia nominal al
agua
Pwmin Potenza ridotta all’acqua Reduced heat output to
water
Wasserseitig
Teilwärmeleistung
Puissance partielle à
l’eau
Potencia parcial al agua
EFFmax Rendimento alla
nominale heat output
Wirkungsgrad
Nennwärmel
Rendement à puissance
nominale
Rendimiento a potencia
nominal
EFFmin Rendimento alla potenza
ridotta heat output
Wirkungsgrad Teillast Rendement à puissance
partielle
Rendimiento a potencia
parcial
COmax
(13% O2)
Emissioni di CO alla
potenza nominale (13%
O2)
CO emmissions at
nominal heat output
(13% O2)
Emissionen bei CO
Nennwärmel (13% O2)
Emissions de CO (réf
13% O2) à puissance
nominale
Emisiones de CO (ref.
13% O2) a potencia
nominal
COmin
(13% O2)
Emissioni di CO alla
potenza ridotta (13% O2)
CO emmissions at
partial heat output (13%
O2)
Emissionen bei CO
Teillast (13% O2)
Emissions de CO (réf
13% O2) à puissance
partielle
Emisiones de CO (ref.
13% O2) a potencia
parcial
p Pressione massima di
esercizio
Maximum operating
waterpressure
Maximaler Betriebsdruck Pression maximale
d’utilisation
Presìon màxima de
utilizaciòn
Tf Temperatura fumi Exhaust temperature Rauchtemperatur Température de fumée Temperatura del hhumo
TwMax Temperatura massima
dell’acqua
Maximum water
temperature
Maximale
Wassertemperatur
Température maximale
de l’eau
Temperatura máxima
del agua
X1/X2/Y Distanza minima da Distance between
sides and combustible
materials
Mindestabstand zu
brennbaren Bauteilen
mind.
Distance minimum avec. Distancia mínima con
V Tensione Voltage Spannung Tension Tensión
f Frequenza Frequency Frequenz Fréquence Frecuencia
Wmin Potenza Max assorbita
in funzionamento
Maximum power
absorbed when working
Max. aufgenommene
Leistung (Betrieb)
Puissance maximale
utilisée en phase de
travail
Potencia mínima
utilizada en fase de
trabajo
Wmax Potenza Max assorbita
in accensione
Maximum power
absorbed for ignition
Max. aufgenommene
Leistung (Zündung)
Puissance maximale
utilisée en phase
d’allumage
Potencia máxima
utilizada en fase de
arranque
Dust Polveri Dust Pulver Poudres Polvos
L’apparecchio non può
essere utilizzato in una
canna fumaria condivisa
The appliance cannot be Ofen kann nicht
mit andere in ein
gemeinsames Kamin
funktionieren
L’appareil ne peut pas
Être utilisé dans un
conduit partagé avec
autres appareils
No se puede utilizàr
el aparato en canòn
compartido
Leggere e seguire
le istruzioni di uso e
manutenzione
Read and follow the
user’s
instructions
Bedienungsanleitung
lesen und befolgen
Lire et suivre le livre
d’instruction
Lean y sigan el manual
de instruciones
Usare solo il
combustibile
raccomandato
Use only recommended
fuel
Brennstoff verwenden
Nur
den vorgeschriebenen
Utiliser seulement les
combustibles prescrites
Utilizen solamente
combustibles otorgados
L’apparecchio funziona a
combustione intermittente
The appliance is
capable of discontinuous
operation
Der ofen ist ein
Zeitbrand feuerstatt
L’appareil fonctionne à
combustion intermittente
El aparato funciòna a
combustion intermitente
00 477 7280 05/10/2018 - PN - Italy

5
ITALIANO ENGLISH DEUTSCH FRANCAIS ESPAÑOL
F Combustibile Fuel type Brennstoff Combustible Combustible
Pellet di legno Wood pellets Holzpellets Granulés de bois Pellets de madera
PImax Potenza introdotta
massima
Maximum power input Maximale
Leistungsaufnahme
Puissance maximale
d’entrée
Entrada de potencia
máxima
PImin Potenza introdotta
minima
Minimum power input Minimale
Leistungsaufnahme
Puissance minimale
entrée
Entrada de potencia
mínima
Pmax Potenza termica
nominale all’ambiente
Nominal space heat
output
Max.
Raumnennwärmeleistung
Puissance nominale a
l’aìr
Potencia nominal a la
aìre
Pmin Potenza termica ridotta
all’ambiente
Reduced space heat
output
Raumteilwärmeleistung Puissance partielle a
l’aìr
Potencia parcial a la aìre
Pwmax Potenza nominale
all’acqua
Nominal heat output to
water
Wasserseitig Max.
Nennwärmeleistung
Puissance nominale à
l’eau
Potencia nominal al
agua
Pwmin Potenza ridotta all’acqua Reduced heat output to
water
Wasserseitig
Teilwärmeleistung
Puissance partielle à
l’eau
Potencia parcial al agua
EFFmax Rendimento alla
nominale heat output
Wirkungsgrad
Nennwärmel
Rendement à puissance
nominale
Rendimiento a potencia
nominal
EFFmin Rendimento alla potenza
ridotta heat output
Wirkungsgrad Teillast Rendement à puissance
partielle
Rendimiento a potencia
parcial
COmax
(13% O2)
Emissioni di CO alla
potenza nominale (13%
O2)
CO emmissions at
nominal heat output
(13% O2)
Emissionen bei CO
Nennwärmel (13% O2)
Emissions de CO (réf
13% O2) à puissance
nominale
Emisiones de CO (ref.
13% O2) a potencia
nominal
COmin
(13% O2)
Emissioni di CO alla
potenza ridotta (13% O2)
CO emmissions at
partial heat output (13%
O2)
Emissionen bei CO
Teillast (13% O2)
Emissions de CO (réf
13% O2) à puissance
partielle
Emisiones de CO (ref.
13% O2) a potencia
parcial
p Pressione massima di
esercizio
Maximum operating
waterpressure
Maximaler Betriebsdruck Pression maximale
d’utilisation
Presìon màxima de
utilizaciòn
Tf Temperatura fumi Exhaust temperature Rauchtemperatur Température de fumée Temperatura del hhumo
TwMax Temperatura massima
dell’acqua
Maximum water
temperature
Maximale
Wassertemperatur
Température maximale
de l’eau
Temperatura máxima
del agua
X1/X2/Y Distanza minima da Distance between
sides and combustible
materials
Mindestabstand zu
brennbaren Bauteilen
mind.
Distance minimum avec. Distancia mínima con
V Tensione Voltage Spannung Tension Tensión
f Frequenza Frequency Frequenz Fréquence Frecuencia
Wmin Potenza Max assorbita
in funzionamento
Maximum power
absorbed when working
Max. aufgenommene
Leistung (Betrieb)
Puissance maximale
utilisée en phase de
travail
Potencia mínima
utilizada en fase de
trabajo
Wmax Potenza Max assorbita
in accensione
Maximum power
absorbed for ignition
Max. aufgenommene
Leistung (Zündung)
Puissance maximale
utilisée en phase
d’allumage
Potencia máxima
utilizada en fase de
arranque
Dust Polveri Dust Pulver Poudres Polvos
L’apparecchio non può
essere utilizzato in una
canna fumaria condivisa
The appliance cannot be Ofen kann nicht
mit andere in ein
gemeinsames Kamin
funktionieren
L’appareil ne peut pas
Être utilisé dans un
conduit partagé avec
autres appareils
No se puede utilizàr
el aparato en canòn
compartido
Leggere e seguire
le istruzioni di uso e
manutenzione
Read and follow the
user’s
instructions
Bedienungsanleitung
lesen und befolgen
Lire et suivre le livre
d’instruction
Lean y sigan el manual
de instruciones
Usare solo il
combustibile
raccomandato
Use only recommended
fuel
Brennstoff verwenden
Nur
den vorgeschriebenen
Utiliser seulement les
combustibles prescrites
Utilizen solamente
combustibles otorgados
L’apparecchio funziona a
combustione intermittente
The appliance is
capable of discontinuous
operation
Der ofen ist ein
Zeitbrand feuerstatt
L’appareil fonctionne à
combustion intermittente
El aparato funciòna a
combustion intermitente
ITALIANO ENGLISH FRANCAIS DEUTSCH ESPAÑOL DANSK
ACoperchio serbatoio Pellet lid Couvercle du reservoir Behaelterabdeckung Tapa del tanque Låg til beholder
BPortina focolare Firebox door Porte foyer Feuertuer Puerta del hogar Låge til
brændekammer
CVetro portina Glass panel Vitre porte Glastuer Vidrio puerta Glas i lågen
DManiglia di apertura Handle Poignee Handgriff Manija Åbningshåndtag
ECassetto cenere Ash drawer Tiroir a cendres Aschenlade Cajon de ceniza Askeskuffe
FBraciere Burning pot Brasier Brennschale Brasero Brændeskål
GFocolare Fire place Foyer Herd Hogar Brændekammerets
bagside
HSerbatoio pellet Fuel hopper Reservoir pellet Behaelter pellet Tanque pellet Pillebeholder
IDisplay Display Tableau Bedienung Panel Display
JTubo di uscita fumi Flue Tuyau d’evacuation des
fumees Abgasrohr Tubo salida humos Røgudledningsrør
KSonda ambiente Probe Sonde ambiant Sonde Sonda ambiental Rumføler
LCavo di alimentazione Power cord Cable d’ alimentation Speisekabel Cable de alimentación Strømforsyningskabel
MInterruttore di
accensione Main switch Interrupteur general Steuerung der
einschaltzeiten Interruptor Tændingskontakt
NTermostato a riarmo
manuale
Manual switch
thermostat
Thermostat de securite a
rearmement manuel
Manueller
temperaturregler
Termostato rearme
manual
Termostaten med
manuel nulstilling
OTubo aria comburente Air intake Tube pour l’air comburant Verbrennungsluftrohr Tubo aire comburente Forbrændingsluftrør
PMicrointerruttore Microswitch Micro Mikroschalter Microinterruptor Microswitch
QConnettore RJ11 RJ11 connector Connecteur RJ11 RJ11-Anschluss Conector RJ11 Rj11-stik
RVentilatore posteriore Rear fan Ventilateur arrière Rück Fan Ventiladore trasero Bageste fan
00 477 7280 05/10/2018 - PN - Italy
D
C
E
B
F
G
H
I
J
A
K
L
M
N
O
P
Q
P
R

PULIZIA
Le operazioni di pulizia possono essere effettuate dall’utente a patto che si siano lette e ben comprese tutte le istruzioni riportate nel
presente manuale.
Si raccomanda di effettuare la pulizia a stufa spenta e fredda.
Apertura porta
Per aprire la porta, agire sulla leva di apertura (g. 1).
Pulizia interna del focolare
Quotidianamente oppure prima di ogni accensione è necessario vericare che il braciere sia pulito per assicurare il libero afusso
dell’aria di combustione dai fori del braciere stesso.
Asportare la cenere che si deposita all’interno del braciere (g. 2).
Se necessario estrarre il cassetto cenere e svuotarlo, avendo cura di ripulire il vano che lo contiene da eventuali residui (g. 2).
L’uso di un aspiracenere può semplicare le operazioni di pulizia
Pulizia del vano collettore fumi
La pulizia del vano fumi va eseguita ogni 2 mesi o quando necessario.
Dopo aver pulito il braciere, toglierlo dalla sua sede e pulire il vano che lo contiene (g. 3).
Estrarre il cassetto cenere e aspirare con un apposito aspiracenere i residui presenti nel vano che ospita il cassetto cenere.
Utilizzare una spazzola con laccio essibile per pulire i tubi di scambio presenti nella camera di combustione (g. 4).
Asportare gli eventuali residui che cadono nel collettore fumi aiutandosi con un aspiracenere.
Pulizia griglia ventilatore
Alla base della stufa, è ssata una griglia per la protezione del ventilatore. Almeno una volta alla settimana effettuare
una pulizia della griglia (g.5).
Pulizia del vetro
Si effettua con un panno umido o con della carta inumidita e passata nella cenere (g. 6).
Stronare nchè il vetro è pulito.
Non pulire il vetro durante il funzionamento della stufa e non utilizzare spugne abrasive.
ITALIANO
600 477 7280 05/10/2018 - PN - Italy
Fig. 1
1
2

7
Fig. 2
Fig. 3
Fig. 6
Fig. 4 Fig. 5
00 477 7280 05/10/2018 - PN - Italy

CLEANING
Cleaning may be done by the user so long as he has read and fully understood the contents of this manual.
Only clean the stove when it is off and cold.

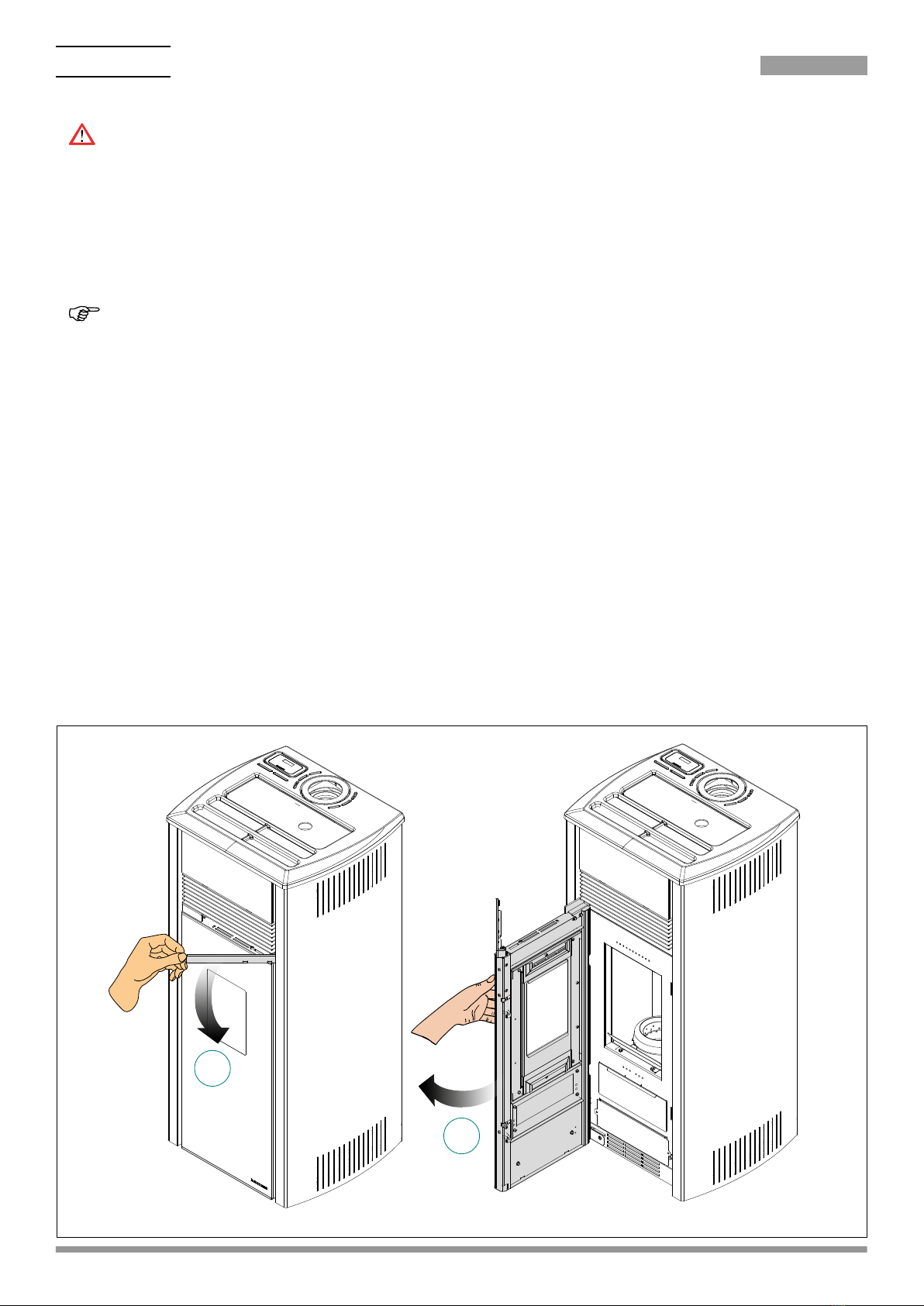

Opening the door
Open the door using the provided handle (g. 1).

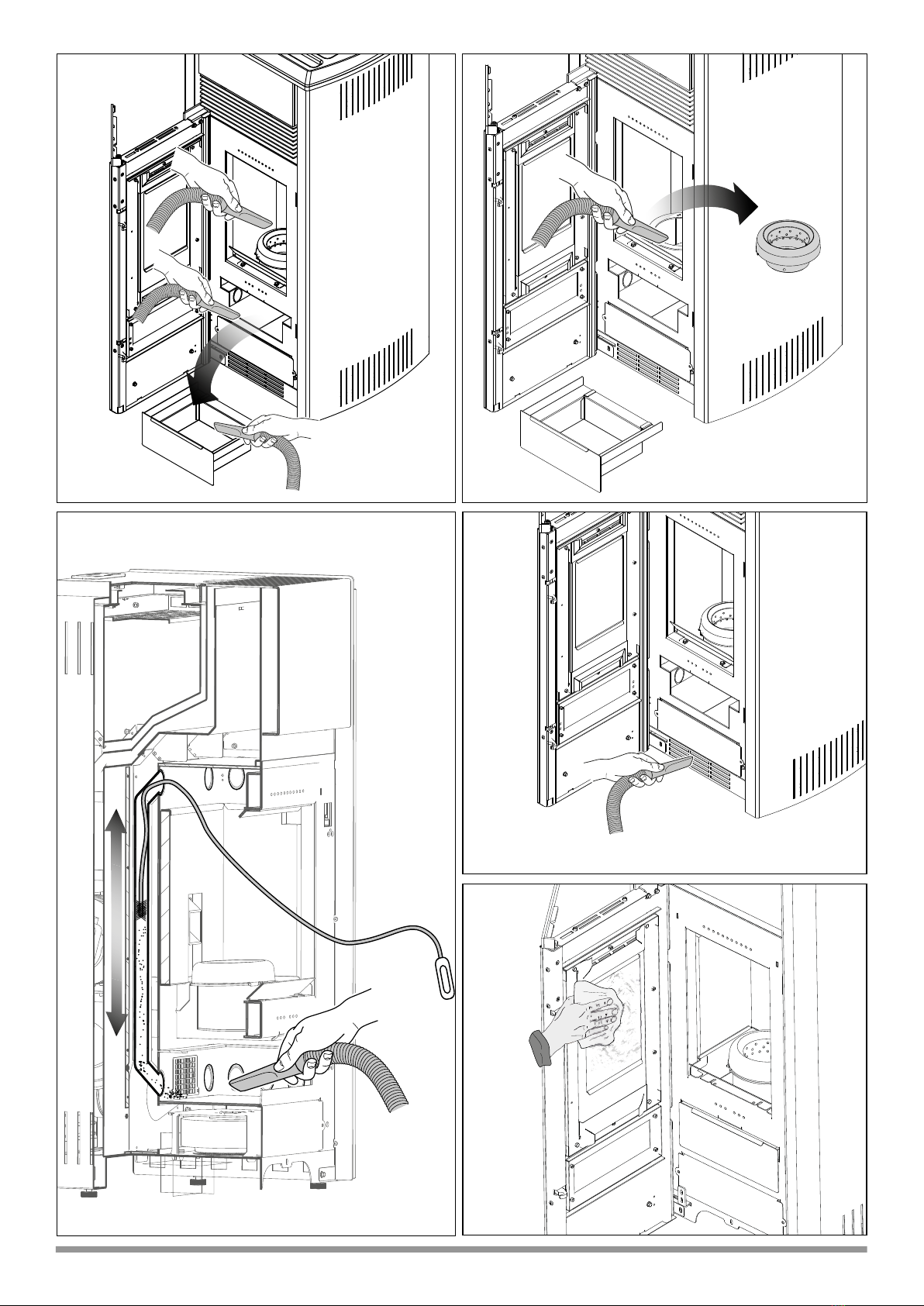

Cleaning the interior of the brazier
Daily or before each ignition, check that the brazier is clean so that the air required for combustion can ow unimpeded through its
intake holes.
Remove any ash inside the brazier (g. 2).
If necessary, pull out the ash drawer and empty it; also clean any ash out of the compartment (g. 2).
Using a suitable ash cleaner may simplify cleaning operations.
Cleaning the ue gas compartment
The ue gas compartment should be cleaned every two months or whenever necessary.
After cleaning it, remove it and clean the brazier chamber (g. 3).
Take out the ash drawer and, using an apposite ash-hoover, suck up the ash remains in the compartment of the ash drawer.
Use a exible brush to clean the exchange pipes of the combustion chamber (g. 4).
Remove any possible remains that fall into the exhaust compartment with the help of an ash vacuum cleaner.
Reposition the ash drawer.
Grid fan cleaning
A grid is xed at the base of the stove to protect the fan. At least once a week clean this grid (g.5).
Cleaning the glass
Clean the glass with a damp cloth or paper with ash on it (g. 6).
Rub until clean.
Do not clean the glass while the stove is running and do not use abrasive pads.
ENGLISH
800 477 7280 05/10/2018 - PN - Italy
Fig. 1
1
2

9
Fig. 2
Fig. 3
Fig. 6
Fig. 4 Fig. 5
00 477 7280 05/10/2018 - PN - Italy

REINIGUNG
Der Kunde kann die Reinigung problemlos selbst durchführen, sofern er die Hinweise der vorliegenden Anleitung durchgelesen und
verstanden hat.
Den Heizofen nur reinigen, wenn er ausgeschaltet und kalt ist.
Öffnen der Tür
Die Tür über den mitgelieferten Handgriff öffnen (g. 1).
Reinigen des Feuerraums
Täglich oder vor jedem Einschalten des Heizofens sicherstellen, dass die Brennschale sauber ist, damit die Verbrennungsluft von
außen unbehindert zugeführt werden kann.
Die Asche in der Brennschale entfernen (Abb. 2).
Die Aschenlade ggf. herausziehen, entleeren und etwaige Rückstände aus dem Fach entfernen (Abb. 2).
Die Benutzung eines Aschesaugers kann die Reinigungsarbeiten vereinfachen.
Reinigung des Abgas-Sammler
Den Feuerraum regelmäßig (mindestens alle zwei Monate) gründlicher reinigen.
Die Brennschale nach der Reinigung aus ihrem Sitz nehmen und die Wanne reinigen, in der sie eingefügt ist (Abb. 3).
Den Aschekasten entleeren.
Eventuell in der Aufnahme des Aschekastens verbliebene Ascherückstände entfernen.
Mit Hilfe einer Bürste mit exiblen Riemen die Wärmetauscherrohren in der Brennkammer (Abb. 4) reinigen.
Mit einem Aschesauger die Rückstände im Abgassammler absaugen.
Den Kasten wieder einschieben und schließen.
Konvektion Lüfter Schutzgitter Reinigung
Die Konvektion Lüfter Schutzgitter unter dem Ventilator muss ein mal am Woche gereinigt werden (Abb. 5).
Reinigen der Glasscheibe
Die Glasscheibe mit einem feuchten Tuch oder angefeuchtetem Papier reinigen, das zuvor in die Asche getaucht wurde (Abb. 6).
So lange reiben, bis die Glasscheibe sauber ist.
Die Glasscheibe nicht in Verlauf des Betriebs des Heizofens reinigen und keine Scheuerschwämme verwenden.
DEUTSCH
10 00 477 7280 05/10/2018 - PN - Italy
Fig. 1
1
2

11
Fig. 2
Fig. 3
Fig. 6
Fig. 4 Fig. 5
00 477 7280 05/10/2018 - PN - Italy

NETTOYAGE
Les opérations de nettoyage peuvent être effectuées par l’utilisateur après avoir lu et bien compris toutes les consignes gurant dans
le présent manuel.
Il est préférable de nettoyer l’installation lorsque le poêle est éteint et froid.
Ouverture de porte
Pour ouvrir la porte utiliser la poignée d’ouverture. (g. 1).
Nettoyage intérieur du foyer
Tous les jours ou avant tout allumage, il est conseillé de vérier si le brasier est propre an que l’air de combustion circule librement
par les trous du brasier.
Retirer les cendres à l’intérieur du brasier (g. 2).
Si nécessaire, extraire le tiroir des cendres et le vider en veillant à nettoyer l’espace s’il contient des résidus (g. 2).
L’utilisation d’un aspirateur à cendres adapté peut simplier le nettoyage des cendres.
Nettoyage du logement du collecteur de fumée
Le logement du collecteur de fumée doit être nettoyé tous les 2 mois ou lorsque nécessaire.
Après avoir nettoyé le brasier, le retirer et nettoyer l’espace qui l’abrite (g. 3).
Enlever le tiroir à cendres et aspirer à l’aide d’un aspirateur dédié pour cendre les résidus présents dans l’espace où se trouve le tiroir.
Utiliser une brosse exible pour nettoyer les 6 tubes d’échange présents dans la chambre de combustion (g. 4).
Enlevez tous les résidus éventuels qui tombent dans le collecteur des fumées à l’aide d’un aspirateur à cendres.
Refermer le tiroir à cendres.
Nettoyage grille ventilateur
Une grille est xée à la base du poêle pour protéger le ventilateur. Nettoyez cette grille au moins une fois par semaine
(g.5).
Nettoyage de la vitre
A l’aide d’un chiffon humide ou de papier humide passé dans les cendres (g. 6).
Frotter jusqu’à ce que le verre soit propre.
Ne pas nettoyer le verre pendant que le poêle fonctionne et ne pas utiliser d’éponge abrasive.
FRANÇAIS
12 00 477 7280 05/10/2018 - PN - Italy
Fig. 1
1
2

13
Fig. 2
Fig. 3
Fig. 6
Fig. 4 Fig. 5
00 477 7280 05/10/2018 - PN - Italy

LIMPIEZA
Las operaciones de limpieza pueden ser efectuadas por el usuario después de leer y comprender bien todas las instrucciones
contenidas en el presente manual.
Se recomienda efectuar la limpieza con la estufa apagada y fría.
Apertura de la puerta
Para abrir la puerta, accionar la palanca de apertura (g. 1).
Limpieza interna del hogar
Diario, o antes del encendido se recomienda comprobar que el brasero esté limpio para asegurar la libre entrada del aire de combustión
por los oricios del brasero.Quitar la ceniza que se deposita dentro del brasero (g. 2).
Si es necesario, extraer el cajón de cenizas y vaciarlo, tomando la precaución de eliminar los residuos del alojamiento que lo contiene
(g. 2).
El uso de un aspirador de cenizas puede simplicar la limpieza.
Limpieza del compartimiento colector de humos
La limpieza del compartimiento humos se debe efectuar cada 2 meses o cuando sea necesario.
Después de limpiar el brasero, retirarlo y limpiar el alojamiento que lo contiene (g. 3).
Extraer el cenizero y aspirar con un aspirador de cenizas especial los residuos presentes en el compartimiento que aloja el cenizero.
Usar un cepillo con correa exible para limpiar los tubos de intercambio presentes en la cámara de combustión (g. 4).
Eliminar cualquier residuo que cae en el colector de humos con la ayuda de una aspiradora de ceniza.
Cerrar nuevamente el cenizero.
Limpieza de rejilla del ventilador
Una rejilla es ja en la base de la estufa para proteger el ventilador. Limpiar esta rejilla al menos una vez a la semana
(g.5).
Limpieza del vidrio
Se realiza con un paño húmedo o con papel humedecido y pasado por la ceniza (g. 6).
Frotar hasta que el vidrio quede limpio.
No limpiar el vidrio durante el funcionamiento de la estufa y no utilizar esponjas abrasivas.
ESPAÑOL
14 00 477 7280 05/10/2018 - PN - Italy
Fig. 1
1
2

15
Fig. 2
Fig. 3
Fig. 6
Fig. 4 Fig. 5
00 477 7280 05/10/2018 - PN - Italy

16
SCHEMA ELETTRICO - WIRING DIAGRAM - SCHÉMA DE CÂBLAGE
ELEKTRISCHER SCHALTPLAN - DIAGRAMA DE CABLEADO - EL-DIAGRAM
ITALIANO ENGLISH FRANCAIS DEUTSCH ESPAÑOL DANSK
1 Sensore di hall Exhaust fan speed
sensor Capteur de hall Hall fuehler Sonda regulad. Veloc. Turbina humos HALLSENSOR
2 Termostato esterno Thermostat Thermostat Raumtemperaturregler Termostato EXTERNE
THERMOSTAAT
3 Sonda ambiente Room probe Sonde ambiant Raumsonde Sonda ambiente KAMERSENSOR
4 Sonda pellet Pellet probe Sonde pellet Pelletsonde Sonda pellet SONDE PELLET
5 Sonda fumi Flue probe Sonde des fumees Rauchsonde Sonda humos ROOKGASSENSOR
6Differenziale di
pressione Pressure differential Differential de pression Druckdifferenzial-sensor Diferencial de presion DIFFERENTIEELRELAIS
DRUK
7Resistenza ad
incandescenza Igniter Resistance Glutwiderstand Resistencia GLOEIWEERSTAND
8Ventilatore scarico
fumi Exhaust fan Extracteur des fumees Abgasventilator Turbina expulsion humos ROOKGASSEN VENTILATOR
10 Dosatore caricamento Feeding system Systeme
d’alimentation Spender Dosador DOSEERINRICHTING
LADING
11 Termostato di
sicurezza Thermostat Thermostat Raumtemperaturregler Termostato VEILIGHEIDSTHERMOSTAAT
12 Pressostato Vacuum switch Pressostat Druckwaechter Presostato DRUKREGELAAR
13 Sensore porte Door sensor Sonde porte Tuersonde Sensor puerta SENSOR DEUREN
air 14 Ventilatore ambiente Room fan Ventilateur ambiant Raumluftgeblaese Ventilador de
conveccion OMGEVINGSVENTILATOR*
16 Induttanza Inductance Inductance Induktivität Inductancia Współczynnik
indukcji
17 Pannello comandi Display Tableau de
commande Steuerpaneel Panel de mando Panel sterowniczy
18 Ventilatore ambiente
destro Room fan right Ventilateur ambiant oui Steuerpaneel Richting Panel de mando correcto Panel sterowniczy højre
17. USER INTERFACE or
PC CONNECTION
UI /
PC
1.HALL SPEED SENSOR
2.EXTERNAL THERMOSTAT
4.PELLET PROBE
3.ROOM PROBE
5.FLUE GAS TEMP.
6.PRESSURE SENSOR
7.IGNITER
13.DOOR OPEN
8.COMBUSTION FAN
10.PELLET AUGER
11.STB SAFETY
12.UNDER PRESSURE SAFETY
14.ROOM FAN
18.ROOM FAN RIGHT
16.INDUCTANCE
~220÷240 Vac
PE LN
NOTE:
GREEN
RED
BLUE
BLACK
1
BROWN
BLUE
UI /
PC
781014
45
11
12 18
DATA CABLE
2
Air
Air
Pa
comb
t° R
2217
t° t°
K
3
Phase protection, added by customer.
Do not change polarity!
cod. 00 472 6239 09/2018
air
O01
CN12
C01
L ~220÷240 N O02 O03 O04 O05 O06
CN10
CN9CN1CN3
CN5
LD1
LD2
CN7 CN6
I01
T04
Pa- Pa+
T03T02T01
T05
I03 GND
GND
GNDI04
+5V
+16V
F02
F03F01
I02
ext 5-6 ext 1-2
Air R
16
Air R
105 mm
150 mm
UI /
PC
Air R
00 477 7280 05/10/2018 - PN - Italy

17
Dimensioni (mm)
Dimensions (mm)
Abmessungen (mm)
Dimensions (mm)
Dimensiones (mm)
Afmetingen (mm)
DIMENSIONI - DIMENSIONS - DIMENSIONS -
ABMESSUNGEN - DIMENSIONES - DIMENSIONER
00 477 7280 05/10/2018 - PN - Italy
553,4
542
495 1178
326
83
R 30
O80
198 158 198
146 407
536
176378
564
80O
368,5
ECOFIRE®AURORA US PRO2

18 00 477 7280 05/10/2018 - PN - Italy
ECOFIRE®AURORA 9 US PRO2
TYPE AP008S_3_09
CARATTERISTICHE TECNICHE
TECHNICAL FEATURES / CARACTÉRISTIQUES TECHNIQUES / TECHNISCHE EIGENSCHAFTEN / CARACTERÍSTICAS TÉCNICAS
CLASSE DI APPARTENENZA IN RIFERIMENTO ALLA D.L.G. 186/2017
CLASS OF BELONGING IN REFERENCE TO THE D.L.G. 186/2017
ZUGEHÖRIGKEITSKLASSE IN BEZUG AUF DIE D.L.G. 186/2017
CLASSE D’APPARTENANCE EN RÉFÉRENCE AU D.L.G. 186/2017
CLASE DE PERTENENCIA EN REFERENCIA AL D.L.G. 186/2017
4 STELLE
4 STARS / 4 STERNE /
4 ÉTOILES /
4 ESTRELLAS
POTENZA INDICATA SU DISPLAY (1-MIN / 5-MAX):
POWER SHOWN ON DISPLAY: 1-MIN / 5-MAX
LEISTUNG WIRD AM DISPLAY ANGEZEIGT: 1-MIN / 5-MAX
PUISSANCE AFFICHÉE À L’ÉCRAN: 1-MIN / 5-MAX
POTENCIA MOSTRADA EN LA PANTALLA: 1 MIN / 5-MAX.
1- Min 5 - Max
POTENZA TERMICA GLOBALE RESA
(CONFIGURAZIONE DI COMBUSTIONE ‘1’)
TOTAL THERMAL POWER (COMBUSTION CONFIGURATION ‘1’)
PUISSANCE THERMIQUE GLOBALE (VERBRENNUNGSKONFIGURATION ‘1’)
GESAMTWÄRMELEISTUNG (COMBUSTION CONFIGURATION ‘1’)
POTENCIA CALORÍFICA TOTAL (CONFIGURACIÓN DE COMBUSTIÓN ‘1’) .
3.164 kcal/h
3,68 kW
7.740 kcal/h
9 kW
RENDIMENTO
EFFICIENCY - RENDEMENT - WIRKUNGSGRAD - RENDIMIENTO 91 % 90,52 %
TEMPERATURA FUMI
SMOKE TEMPERATURE - TEMPÈRATURE FUMÈES - RAUCHTEMPERATURE -
TEMPERATURA HUMOS 97,6 °C 174,1 °C
PORTATA FUMI
SMOKE FLOW RATE - DÉBIT DE FUMÉE - RAUCHMENGE - VOLUMEN DE HUMOS 4,4 g/s 5,8 g/s
CONSUMO ORARIO DI COMBUSTIBILE
HOURLY FUEL CONSUMPTION - STUNDEN KRAFTSTOFFVERBRAUCH - CONSOMMATION
HORAIRE DE CARBURANT - CONSUMO DE COMBUSTIBLE POR HORA. 0,83 kg/h 2,05 kg/h
EMISSIONI DI CO (AL 13% DI O2)
CO EMISSION (AT 13% O2) - CO EMISSIONEN (13% O2) - ÉMISSIONS DE CO (À 13% DE O2)
- EMISIONES DE CO (AL 13% DE O2) 206.1 mg/Nm334,9 mg/Nm3
Stufa con circuito di combustione ermetico - Stove provided with sealed burning circuit
Appareils à circuit de combustion étanche - Raumluftunabhängiger Ofen - Estufa con circuito de combustión hermética
REQUISITI ELETTRICI
ELECTRICAL REQUIREMENTS, STANDARDS ÉLECTRIQUES STROMDATEN, REQUISITOS ELÉCTRICOS, ELEKTRISKA KRAV
TENSIONE
VOLTAGE, TENSION, SPANNUNG, TENSIÓN, SPÄNNING 220÷240 V
FREQUENZA
FREQUENCY, FRÉQUENCE, FREQUENZ, FRECUENCIA 50/60 Hz
POTENZA MAX ASSORBITA IN FUNZIONAMENTO
MAX. POWER ABSORBED WHEN WORKING / PUISSANCE MAXIMUM ABSORBÉE EN FONCTIONNEMENT /MAX.
AUFGENOMMENE LEISTUNG (BETRIEB) / POTENCIA MÁX. ABSORBIDA EN FUNCIONAMIENTO 115 W (230 V)
POTENZA ASSORBITA ALL’ACCENSIONE ELETTRICA
ELECTRIC IGNITION / ALLUMAGE ÉLECTRIQUE / ELEKTRISCHE ZÜNDUNG/ ENCENDIDO ELÉCTRICO 400 W (230 V)

19
00 477 7280 05/10/2018 - PN - Italy
ECOFIRE®AURORA 9 US PRO2
TYPE AP008S_3_09
CARATTERISTICHE TECNICHE
TECHNICAL FEATURES / CARACTÉRISTIQUES TECHNIQUES / TECHNISCHE EIGENSCHAFTEN / CARACTERÍSTICAS TÉCNICAS
USCITA FUMI
SMOKE OUTLET / ÉVACUATION FUMÉES / RAUCHAUSTRITT / SALIDA HUMO Ø 8 cm
TUBO INGRESSO ARIA
AIR INLET PIPE/ TUBE D’AMENÉE D’AIR COMBURANT / LUFTEINLASSROHR
TUBO DE ENTRADA DE AIRE / LUFT INLOPPSRÖR / CEV ZA IZGOREVALNI ZRAK Ø 6 cm
PRESA D’ARIA ESTERNA
EXTERNAL AIR INLET / PRISE D’AIR EXTERNE/ AUSSENLUFTEINLASSKAMMER / TOMA DE AIRE EXTERNA / Ø 10 cm
COMBUSTIBILE
FUEL / COMBUSTIBLE / BRENNSTOFF / COMBUSTIBLE / BRÄNSLE Pellet di legno
TIRAGGIO DELLA CANNA FUMARIA
DRAFT / ZUG / TIRAGE / TIRO / RÖKKANALENS DRAG 12(±2) Pa
TIRAGGIO MINIMO PER DIMENSIONAMENTO DEL CAMINO:
MINIMUM DRAFT FOR FLUE SIZING - MINIMALE TREK VOOR DIMENSIONERING SCHOORSTEEN
TIRAGE MINIMUM POUR LE DIMENSIONNEMENT DU CONDUIT DE FUMÉE -
TIRO MÍNIMO PARA EL DIMENSIONAMIENTO DE LA CHIMENEA:
0.0 Pa
SUPERFICIE RISCALDABILE
HEATABLE SURFACE / BEHEHIZBARE FLÄCHE / SURFACES CHAUFFÉES / SUPERFICIE CALENTABLE 80 m2
STUFA ADATTA PER LOCALI NON INFERIORI A
STOVE SUITABLE FOR ROOMS OF NO LESS THAN / HEIZOFEN FÜR RÄUME MIT MINDESTENS /
FOYER INDIQUÉ POUR DEL VOLUMES NON INFÉRIEURS À
CHIMENEA ADECUADA PARA CUARTOS NO INFERIORS A 40 m3
CAPACITÀ SERBATOIO DI ALIMENTAZIONE
FEEDING CONTAINER CAPACITY / CAPACITÉ RÉSERVOIR D’ALIMENTATION /
FASSUNGSVERMÖGEN BESCHICKUNGSBEHÄLTER /
CAPACIDAD DEPÓSITO DE ALIMENTACIÓN / BEHÅLLARENS KAPACITET / 15 kg
PESO
WEIGHT / POIDS / GEWICHT / PESO 143 kg
*LE PRESTAZIONI EMISSIVE E DI FUNZIONAMENTO OTTIMALE, IN RELAZIONE AL D.L.G. 186/2017,
SI OTTENGONO ALLA POTENZA TERMICA GLOBALE MAX (5).
* The emissive and opTimal performance performances, in relaTion To d.l.g. 186/2017, are obTained aT The ToTal Thermal
power max (5) / * die emissiven und opTimalen leisTungsleisTungen, bezogen auf d.l.g. 186/2017, ergeben sich bei der
gesamTen wärmeleisTung max (5) / * les performances de performance émissives eT opTimales, en relaTion avec d.l.g.
186/2017, sonT obTenus àla puissance Thermique ToTale max (5) / * los rendimienTos de rendimienTo emisivo yópTimo, en
relación con d.l.g. 186/2017, se obTienen con la poTencia Térmica ToTal máxima (5).

20 00 477 7280 05/10/2018 - PN - Italy
ECOFIRE®AURORA 12 US PRO2
TYPE AP008S_3_12
CARATTERISTICHE TECNICHE
TECHNICAL FEATURES / CARACTÉRISTIQUES TECHNIQUES / TECHNISCHE EIGENSCHAFTEN / CARACTERÍSTICAS TÉCNICAS
CLASSE DI APPARTENENZA IN RIFERIMENTO ALLA D.L.G. 186/2017
CLASS OF BELONGING IN REFERENCE TO THE D.L.G. 186/2017
ZUGEHÖRIGKEITSKLASSE IN BEZUG AUF DIE D.L.G. 186/2017
CLASSE D’APPARTENANCE EN RÉFÉRENCE AU D.L.G. 186/2017
CLASE DE PERTENENCIA EN REFERENCIA AL D.L.G. 186/2017
4 STELLE
4 STARS / 4 STERNE /
4 ÉTOILES /
4 ESTRELLAS
POTENZA INDICATA SU DISPLAY (1-MIN / 5-MAX):
POWER SHOWN ON DISPLAY: 1-MIN / 5-MAX
LEISTUNG WIRD AM DISPLAY ANGEZEIGT: 1-MIN / 5-MAX
PUISSANCE AFFICHÉE À L’ÉCRAN: 1-MIN / 5-MAX
POTENCIA MOSTRADA EN LA PANTALLA: 1 MIN / 5-MAX.
1- Min 5 - Max
POTENZA TERMICA GLOBALE RESA
(CONFIGURAZIONE DI COMBUSTIONE ‘1’)
TOTAL THERMAL POWER (COMBUSTION CONFIGURATION ‘1’)
PUISSANCE THERMIQUE GLOBALE (VERBRENNUNGSKONFIGURATION ‘1’)
GESAMTWÄRMELEISTUNG (COMBUSTION CONFIGURATION ‘1’)
POTENCIA CALORÍFICA TOTAL (CONFIGURACIÓN DE COMBUSTIÓN ‘1’) .
3.164 kcal/h
3,68 kW
10.320 kcal/h
12 kW
RENDIMENTO
EFFICIENCY - RENDEMENT - WIRKUNGSGRAD - RENDIMIENTO 91 % 88,54 %
TEMPERATURA FUMI
SMOKE TEMPERATURE - TEMPÈRATURE FUMÈES - RAUCHTEMPERATURE -
TEMPERATURA HUMOS 97,6 °C 225 °C
PORTATA FUMI
SMOKE FLOW RATE - DÉBIT DE FUMÉE - RAUCHMENGE - VOLUMEN DE HUMOS 4,4 g/s 7,1 g/s
CONSUMO ORARIO DI COMBUSTIBILE
HOURLY FUEL CONSUMPTION - STUNDEN KRAFTSTOFFVERBRAUCH - CONSOMMATION
HORAIRE DE CARBURANT - CONSUMO DE COMBUSTIBLE POR HORA. 0,83 kg/h 2,79 kg/h
EMISSIONI DI CO (AL 13% DI O2)
CO EMISSION (AT 13% O2) - CO EMISSIONEN (13% O2) - ÉMISSIONS DE CO (À 13% DE O2)
- EMISIONES DE CO (AL 13% DE O2) 206.1 mg/Nm388,1 mg/Nm3
Stufa con circuito di combustione ermetico - Stove provided with sealed burning circuit
Appareils à circuit de combustion étanche - Raumluftunabhängiger Ofen - Estufa con circuito de combustión hermética
REQUISITI ELETTRICI
ELECTRICAL REQUIREMENTS, STANDARDS ÉLECTRIQUES STROMDATEN, REQUISITOS ELÉCTRICOS, ELEKTRISKA KRAV
TENSIONE
VOLTAGE, TENSION, SPANNUNG, TENSIÓN, SPÄNNING 220÷240 V
FREQUENZA
FREQUENCY, FRÉQUENCE, FREQUENZ, FRECUENCIA 50/60 Hz
POTENZA MAX ASSORBITA IN FUNZIONAMENTO
MAX. POWER ABSORBED WHEN WORKING / PUISSANCE MAXIMUM ABSORBÉE EN FONCTIONNEMENT /MAX.
AUFGENOMMENE LEISTUNG (BETRIEB) / POTENCIA MÁX. ABSORBIDA EN FUNCIONAMIENTO 115 W (230 V)
POTENZA ASSORBITA ALL’ACCENSIONE ELETTRICA
ELECTRIC IGNITION / ALLUMAGE ÉLECTRIQUE / ELEKTRISCHE ZÜNDUNG/ ENCENDIDO ELÉCTRICO 400 W (230 V)
